基本逻辑门电路典型练习题10
1．监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作；电键S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中，C是____________（选填“与门”、“或门”或“非门”），光敏电阻是__________（选填“A”或“B”）
【答案】或门B
【详解】由题意可知：S断开时监控系统晚上光线较暗时自动开始工作，白天光线不暗时不工作，所以滑动变阻器与光敏电阻相连，即光敏电阻是B；S闭合时，监控系统白天和晚上都能工作，所以电键S应与定值电阻相连，C中两个条件有一个满足就工作，所以C是或门.
考点：逻辑电路.
2．如图是一个应用某逻辑电路制作的简单车门报警电路图．图中的两个按钮S1、S2分别装在汽车的两道门上．只要其中任何一个开关处于开路状态，发光二极管（报警灯）就发光．则该逻辑电路是___门电路，并在图中画出这种门电路的符号；当S1、S2都闭合时，A、B的输入都为___，Y端输出为____；当S1断开时，___端的输入为1，Y端输出为____．（门电路有输入电压或有输出电压都记为1，无输入电压或无输出电压都记为0）
【答案】或00A1
【详解】驾驶员离开汽车后，两个车门均处于关闭状态，与两个车门对应的开关S1和S2
均闭合，这时发光二极管不会发光报警.因为S1和S2闭合后，电流不通过发光二极管.当有其他人打开了某一个门时，S1或S2就处于断开状态，这时就有电流通过发光二极管，使其发光报警.可见，这一装置实际上是一个“或”门电路.. 当S1、S2都闭合时，A、B的输入都
为0时，，Y端输出为0，当S1断开时，A端的输入为1，Y端输出为1
考点：考查了逻辑电路的应用
点评：关键是理解或门逻辑电路的特点
3．逻辑电路在电子线路中有着重要的应用.某词学利用“非”门电路设计了一个路灯自动控制
R，是一个光敏电阻，门电路.天黑了，让路灯自动接通；天亮了，让路灯自动熄灭，图中
G
与有光线照射时，光敏电阻的阻值会显着减小，R是可调电阻，起分压作用.“非”门电路能将输入的商电平转变为低电平，或将低电平转变为高电平，J为路灯总开关控制继电器，它在获得高电压时才启动（图中未画路灯电路）
（1）当天黑时，G R变大还是变小？“非”门电路获得高电平还是低电平？J得到高电压还是低电压？
（2）如果路灯的开关自动接通时天色还比较亮，现要调节自动控制装置，使得它在天色较黑时才会自动接通开关，应将R调大一些还是调小一些？
【答案】(1)大，低，高(2)大
【详解】（1）天黑时，光线减弱，光敏电阻RG变大，A端输入低电压，Y端输出高压信号，J得到高压，开始控制路灯工作。
（2）如果路灯开关自动接通时天色还比较亮，应将R调大，A端输入电压较高，当天色较黑时，RG的电阻变大，A端的电压降低，Y端的电压升高，J得到高压，开始控制路灯工作。4．与非门可以改装成一个非门，方法为只用一个输入端如A端，而另一个输入端B端输入稳定信号，则为把与非门改装成非门，B端应始终输入___________（填“0”或“1”）
【答案】1
【详解】因为与非门为当AB都为1时，输出为0，所以为把与非门改装成非门，B端应始终输入1，
试题点评：解决本题的关键掌握非门和与门的特点，与门的特点是事件的几个条件都满足，该事件才能发生；非门的特点：输出状态和输入状态相反．
5．下图是应用某种逻辑电路制作的车门报警电路．图中的两个按钮开关分别装在汽车的两扇门上．只要任何一个开关处于开路状态(输入为逻辑1)，那么输出也是逻辑1，发光二极管(警报灯)就发光．
请你根据要求，在电路图的虚线框内画出门电路符号，用“逻辑电路实验器”完成此项实验，并写出该门电路的真值表．
【答案】
【解析】
【详解】根据题意，该事件只要满足任何一个条件，该事件就会发生，属于或逻辑关系，即为或门电路．解答：解：根据只要其中任何一个开关处于开路状态（即输入为逻辑1），那么输出也是逻辑1，发光二极管（警报灯）就发光，可知该逻辑关系为或逻辑关系，为或门电路，
考查了基本逻辑关系，基本门电路及其功能，理解真值表．
6．下图是用一个逻辑电路和按钮开关、光敏电阻、蜂鸣器等元件组成的一个简单防盗报警器的电路图．该报警器的功能是：当放在保险箱前地板上的按钮开关S被脚踩下而闭合，同时安装在保险箱里的电阻R0被手电筒照射时, 蜂鸣器就会发出鸣叫声．在实验中我们在R0
处连接的是______电阻，在虚线框里连接的是_______门电路．
【答案】光敏；与
【详解】开关闭合，门电路输入一个高电位，R0处连接的是光敏电阻，随着光照强度的增大，阻值减小，也在门电路输入端，输入一个高电位，当放在保险箱前地板上的按钮开关S 被脚踩下而闭合，同时安装在保险箱里的电阻R0被手电筒照射时, 蜂鸣器就会发出鸣叫声，两个高电位时，才输出高电位，所以是一上与门电路，输出高电位，使得电铃发出鸣叫．
R是一个光敏电阻，要求只有在光线足7．如图所示是一种用逻辑电路制作的走道灯电路。
够暗时才能用手动开关开灯。试说明电路图的虚线框内应放置什么样的门电路才能达到要求，并说明电路的工作原理。
【答案】见解析
【详解】2R和0R串联，在没有光照时，0R阻值较大，根据串联电路的分压关系可知此时0R 两端存在较大的电压，又因为0R的一端接地，所以此时B端为高电势；而S接通时A端也是高电势，这时要灯亮，就要求输出是低电势，只有在虚线框内放一个“与非”门。
同理当有光照时，0R阻值较小，B端为低电势，不管S是否接通，“与”门的输出都是低电势，那么“与非”门的输出就是高电势，灯就不会亮。
8．某同学利用“非”门电路设计了一个路灯自动控制门电路．天黑了，让路灯自动接通；天亮了，让路灯自动熄灭．图中R G是一个光敏电阻，当有光线照射时，光敏电阻的阻值会显著减小．R是可调电阻，起分压作用．虚线框内为“非”门电路，它能将输入的高压信号转变为低压信号，或将低压信号转变为高压信号．J为路灯总开关控制继电器，它在获得高电压时才动作（图中未画路灯电路）．
（1）在图中虚线框内画出“非”门符号_____；
（2）当天黑时，R G变__，非门电路获得__电压，J得到__电压．（填“大”、“小”或“高”、“低”）；（3）如果路灯开关自动接通时天色还比较亮，现要调节自动控制装置，使得它在天色较黑时才会自动接通开关，应将R调__（填“大”或“小”）一些．
【答案】大低高大
【详解】（1）[1]．非门电路的符号如图；
（2）[2][3][4]．当天黑时，光敏电阻增大，两端间的电势差增大，输入非门的是低电压，J 得到的是高电压；
（3）[5]．为了让路灯在天色更暗时才自动接通开关，应使电阻R增大，使得R的分得电压变大，使非门电路的输入端电压变大，继电器得到的电压变低，路灯不被点亮．
9．如图所示电路称为_______（选填“与”，“或”和“非”）门电路，若把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，则在其真值表中X为______，Z为____________。
【答案】与01
【详解】[1]两个开关A、B串联起来控制同一个灯泡L时，只有A与B都闭合时，灯才能亮，可知该逻辑关系为“与”逻辑关系；
[2] [3]“与”逻辑关系是所有条件都满足，事件才能发生，即输入全为“1”，输出为“1”，否则都为“0”。所以真值表中，X为0，Z为1。
10．在“设计、组装简单的模块式电路”的实验中：
（1）可用多用电表____挡测量光敏电阻的电阻值，有光照时，它的电阻值___（选填“大于”、“等于”或者“小于”）遮光时的电阻值．
（2）下方虚线框内，有A、B两点，B点接地，A、B间电压为5V，请设计一个用非门控制小灯泡发光的电路，提供的器材除小灯泡和非门外，还有一个热敏电阻R t（温度较低时，电阻值非常大，温度较高时，电阻值很小）和一个可变电阻R及导线等，要求当热敏电阻温度较低时，小灯泡发光，温度较高时，小灯泡不发光，试在虚线框内的A、B间画出你设计的电路图___。
【答案】欧姆小于
【详解】（1）［1］可用多用电表欧姆挡测量光敏电阻的电阻值。
［2］光敏电阻是电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小；入射光弱，电阻增大；所以有光照时，它的电阻值小于遮光时的电阻值。
（2）［3］要灯泡发光，则要给灯泡一端输入高电压，另一端接地，要控制其亮灭可将非接地端连接非门。当非门输入高电压时，输出为低电压，灯泡不亮；输入为低电压时，输出高电压，灯泡发光，其输入电压的高低由热敏电阻控制，电路如图所示：高温时R t阻值小，输入高电压，输出低电压，灯泡不亮；低温时电阻大，输入低电压，输出高电压，灯泡发光。
基本逻辑门电路典型练习题10 1．监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作；电键S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中，C是____________（选填“与门”、“或门”或“非门”），光敏电阻是__________（选填“A”或“B”） 【答案】或门B 【详解】由题意可知：S断开时监控系统晚上光线较暗时自动开始工作，白天光线不暗时不工作，所以滑动变阻器与光敏电阻相连，即光敏电阻是B；S闭合时，监控系统白天和晚上都能工作，所以电键S应与定值电阻相连，C中两个条件有一个满足就工作，所以C是或门. 考点：逻辑电路. 2．如图是一个应用某逻辑电路制作的简单车门报警电路图．图中的两个按钮S1、S2分别装在汽车的两道门上．只要其中任何一个开关处于开路状态，发光二极管（报警灯）就发光．则该逻辑电路是___门电路，并在图中画出这种门电路的符号；当S1、S2都闭合时，A、B的输入都为___，Y端输出为____；当S1断开时，___端的输入为1，Y端输出为____．（门电路有输入电压或有输出电压都记为1，无输入电压或无输出电压都记为0） 【答案】或00A1 【详解】驾驶员离开汽车后，两个车门均处于关闭状态，与两个车门对应的开关S1和S2 均闭合，这时发光二极管不会发光报警.因为S1和S2闭合后，电流不通过发光二极管.当有其他人打开了某一个门时，S1或S2就处于断开状态，这时就有电流通过发光二极管，使其发光报警.可见，这一装置实际上是一个“或”门电路.. 当S1、S2都闭合时，A、B的输入都
为0时，，Y端输出为0，当S1断开时，A端的输入为1，Y端输出为1 考点：考查了逻辑电路的应用 点评：关键是理解或门逻辑电路的特点 3．逻辑电路在电子线路中有着重要的应用.某词学利用“非”门电路设计了一个路灯自动控制 R，是一个光敏电阻，门电路.天黑了，让路灯自动接通；天亮了，让路灯自动熄灭，图中 G 与有光线照射时，光敏电阻的阻值会显着减小，R是可调电阻，起分压作用.“非”门电路能将输入的商电平转变为低电平，或将低电平转变为高电平，J为路灯总开关控制继电器，它在获得高电压时才启动（图中未画路灯电路） （1）当天黑时，G R变大还是变小？“非”门电路获得高电平还是低电平？J得到高电压还是低电压？ （2）如果路灯的开关自动接通时天色还比较亮，现要调节自动控制装置，使得它在天色较黑时才会自动接通开关，应将R调大一些还是调小一些？ 【答案】(1)大，低，高(2)大 【详解】（1）天黑时，光线减弱，光敏电阻RG变大，A端输入低电压，Y端输出高压信号，J得到高压，开始控制路灯工作。 （2）如果路灯开关自动接通时天色还比较亮，应将R调大，A端输入电压较高，当天色较黑时，RG的电阻变大，A端的电压降低，Y端的电压升高，J得到高压，开始控制路灯工作。4．与非门可以改装成一个非门，方法为只用一个输入端如A端，而另一个输入端B端输入稳定信号，则为把与非门改装成非门，B端应始终输入___________（填“0”或“1”） 【答案】1 【详解】因为与非门为当AB都为1时，输出为0，所以为把与非门改装成非门，B端应始终输入1， 试题点评：解决本题的关键掌握非门和与门的特点，与门的特点是事件的几个条件都满足，该事件才能发生；非门的特点：输出状态和输入状态相反．

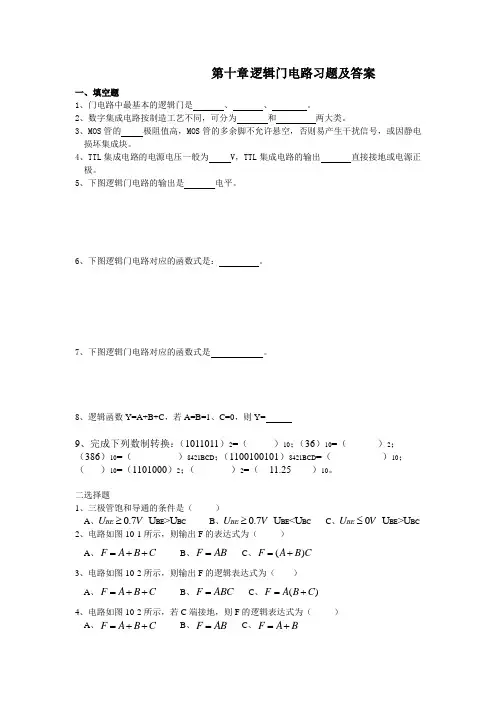

第十章 逻辑门电路习题及答案 一、填空题 1、门电路中最基本的逻辑门是 、 、 。 2、数字集成电路按制造工艺不同，可分为 和 两大类。 3、MOS 管的 极阻值高，MOS 管的多余脚不允许悬空，否则易产生干扰信号，或因静电损坏集成块。 4、TTL 集成电路的电源电压一般为 V ，TTL 集成电路的输出 直接接地或电源正极。 5、下图逻辑门电路的输出是 电平。 6、下图逻辑门电路对应的函数式是： 。 7、下图逻辑门电路对应的函数式是 。 8、逻辑函数Y=A+B+C ，若A=B=1、C=0，则Y= 9、完成下列数制转换：（1011011）2=（ ）10；（36）10=（ ）2； （386）10=（ ）8421BCD ；（1100100101）8421BCD =（ ）10； （ ）10=（1101000）2；（ ）2=（ 11.25 ）10。 二选择题 1、三极管饱和导通的条件是（ ） A 、BE BC 0.7 U >U BE U V ≥ B 、BE B C 0.7 U U BE U V ≤ 2、电路如图10-1所示，则输出F 的表达式为（ ） A 、F A B C =++ B 、F AB = C 、()F A B C =+ 3、电路如图10-2所示，则输出F 的逻辑表达式为（ ） A 、F A B C =++ B 、F ABC = C 、()F A B C =+ 4、电路如图10-2所示，若C 端接地，则F 的逻辑表达式为（ ） A 、F A B C =++ B 、F AB = C 、F A B =+
5、电路如图10-3所示，其中（ ）是逻辑函数F AB =的相应电路。 A 、 B 、 C 、 6、如图10-4所示逻辑函数F AB CD =+的相应电路是( ) A 、 B 、 C 、 7、已知TTL 电路如图10-5所示，则F 的表达式为（ ） A 、F A B =+ B 、F AB = C 、F A B =+
逻辑门电路习题 一、选择题 1.门电路的平均传输时间是（）。 A．t pd=t PHL B．t pd=t PLH C．t pd=(t PHL+t PLH)/2 D． t pd=(t PHL-t PLH)/2 2.对TTL与非门多余输入端的处理，不能将它们（）。 A．与有用输入端并联 B．接地 C．接高电平 D．悬空 3.输出端可直接连在一起实现“线与”逻辑功能的门电路是（）。 A．与非门 B．或非门 C．三态门 D．OC门 4.为实现数据传输的总线结构，要选用（）门电路。 A．或非 B．OC C．三态 D．与或非 5.标准TTL电路的开门电阻R ON=2.1KΩ，一个3输入与门的A端接一个电阻R到地，要实现Y=BC，则R的取值应（）。 A．小于700Ω B．大于2.1KΩ C．小于2.1KΩ D．可取任意值 二、填空题 6.用作线与逻辑的门只能是门。 7.三态门的输出可以出现、、三种状态。 8.可用作多路数据分时传输的逻辑门是门。 9.对CMOS逻辑门，未使用的输入端应当按逻辑要求接或接，而不允许。 10.标准TTL门输出高电平典型值是伏，低电平典型值是伏。 11.在TTL门电路中，输入端悬空在逻辑上等效于输入电平。 12.把两个OC门的输出端直接连在一起实现“与”逻辑关系的接法叫。 13.正逻辑系统规定，高电平表示逻辑态；低电平表示逻辑态。 14.TTL、CMOS电路的抗干扰能力是强于。 三、判断题 15.CMOS门电路的多余输入端悬空时，在逻辑上等效于输入高电平。 16.用作线与逻辑的TTL门只能是OC门。 17. TTL或非门的多余输入端可以与其他使用端连接在一起，或者悬空处理。 18. CMOS与非门的多余输入端可以悬空处理。

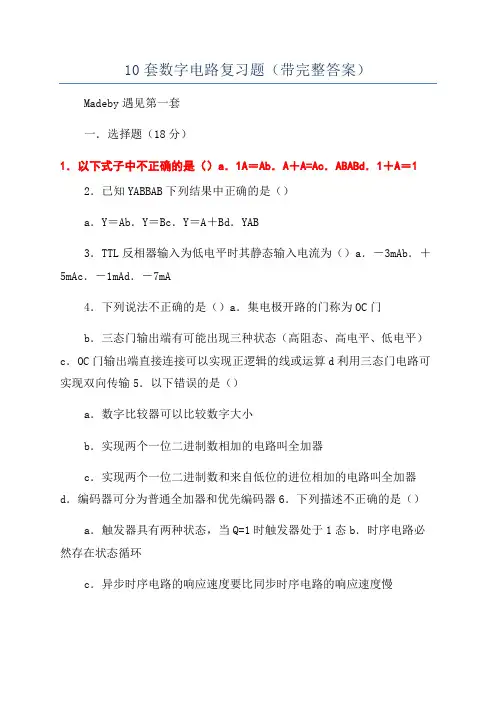

一、填空题（每空1分，共10分） 1．逻辑函数 的两种标准形式分别为。 2．将2004个“1”异或起来得到的结果是（0）。 3．半导体存储器的结构主要包含三个部分，分别是（ 译码器 ）、（存储阵列）、（ 控制逻辑）。 4．A/D 转换的四个过程是采样、保持 、量化和（编码），其中采样脉冲的频率要求至少是模拟信号最高频率的（2）倍。 5．8位D/A 转换器当输入数字量10000000为5v 。若只有最低位为高电平，则输出电压为（5/128）v ；当输入为10001000，则输出电压为（5*136/128）v 。 6．就逐次逼近型和双积分型两种A/D 转换器而言，（双积分型）的抗干扰能力强，（逐次逼近型）的转换精度高。 7．（61. 5)10 == (3D.8)16 = (10010001.1000)5421BCD ； 8．已知某74ls00为2输入4与非门，I OL =22mA ，I OH =2mA ， I IL =2mA ， I IH =40μA ，则其低电平输出的扇出系数N OL =（11），其高电平输出的扇出系数N OH =（ 50）； 9．函数的最小项表达式为F=（4.5.7），最大项表达式为（0.1.2.3.6） 10. 根据对偶规则和反演规则，直接写出的对偶式和反函数， Fd =（ )， =()； 11． 12．已知X=（-17），则X 的8位二进制原码为（10001001），其8位二进制补码为（11110111）； 13．T' 触发器的次态方程是（Qn+1 = ~Qn ）； 14．D 触发器的次态方程是（ ）；
15．根据毛刺的不同极性，可以将逻辑险象分为0型险象和1型险象，对于一个逻辑表达式，若在给定其它变量适当的逻辑值后，出现F=（）的情形，则存在1型险象； 二、单选题（每题2分，共20分） 1．表示任意两位无符号十进制数需要（B ）二进制数。 A．6 B．7 C．8 D．9 2. 一个多输入与非门，输出为0的条件是（C） A 只要有一个输入为1，其余输入无关 B 只要有一个输入为0，其余输入无关 C 全部输入均为1 D 全部输入均为0 3．余3码10001000对应的2421码为（ C ）。 A．01010101 B.10000101 C.10111011 D.11101011 4．下面4个逻辑表达式中，可以实现同或运算的表达式是（ A ） 5．补码1．1000的真值是（ D ）。 A． +1.0111 B. -1.0111 C. -0.1001 D. -0. 1000 6．组合电路和时序电路比较，其差异在于前者（ B ） A．任意时刻的输出不仅与输入有关，而且与以前的状态有关 B．任意时刻的输出信号只取决于当时的输入信号 C．有统一的时钟脉冲控制 D．输出只与内部状态有关 7．下列四种类型的逻辑门中，可以用（ D ）实现三种基本运算。 A. 与门 B. 或门 C. 非门 D. 与非门 8．实现两个四位二进制数相乘的组合电路，应有（ A ）个输出函数。
一、填空题 1. B =D 2. = .1100011 B 3. 8A H + 28 D = 166 D = B 4．38 10=001110008421 BCD码 5．A、B两个输入变量中只要有一个为“1”,输出就为“1”,当A、B均为“0”时输出才为“0”,则该逻辑运算称为或运算; 6．布尔代数中有三种最基本运算：___与___、___或____和__ _非__,在此基础上又派生出五种复合运算,分别为__ 与非__、__ 或非__、__与或非_和_同或_、___异或_; 7．只有当决定一件事的几个条件全部不具备时,这件事才不会发生,这种逻辑关系为或; 8. 与运算的法则可概述为：有“0”出 0 ,全“1”出 1 ；类似地或运算的法则可概述为有“1”出 1 ,全“0”出 0; 9. BCD编码中最常用的编码是_8421码_; 10. 与模拟信号相比,数字信号的特点是它的___离散____性;一个数字信号只有__2_种取值,分别表示为0 和 1 ; 11．数字信号在时间和幅值上都是离散的; 12. 二值逻辑中,变量的取值不表示数量大小,而是指对立的逻辑状态; 13．在开关电路中,只有“0”和“1”两种状态,通常把高电平看作是______状态,把低电平看作是_____状态; 14. 三极管的输出特性分为三个区域,在交流放大器中三极管一般工作在放大区,而在数字电路中三极管一般工作在饱和_ 区或截止区; 15．晶体三极管作为电子开关时,其工作状态应为饱和状态或截止状态; 16. 在数字电路中,稳态时三极管一般工作在开关状态放大,开关; 17．门电路及由门电路组合的各种逻辑电路种类很多,应用广泛,但其中最基本的三种门电路是____ 门、___ 门和____ 门; 二、选择题 1. A + 0·A + 1·A= ; A. 0 B. 1 C. A D. A 2、图中电路设输入高电平3V为逻辑“0”,输入低电平0V为逻辑“1”,则Y与AB的逻辑

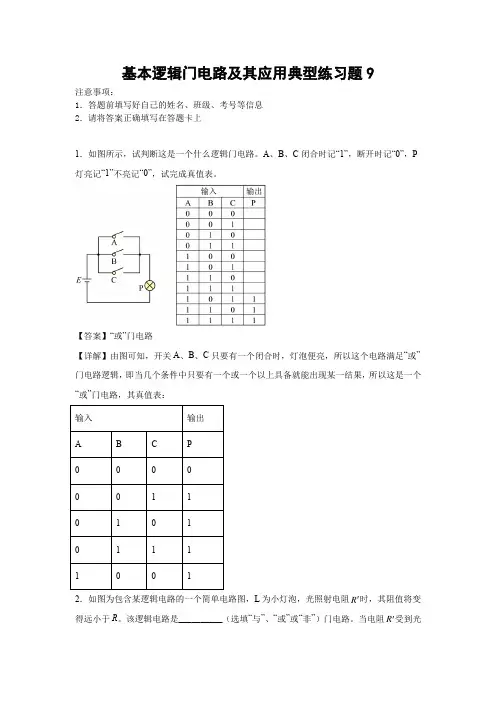

基本逻辑门电路及其应用典型练习题8 注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 1．在下列模拟路灯照明电路的光控开关电路中（R G为半导体光敏电阻，光照增强电阻变小、LED为发光二极管），能实现天暗时LED发光、天亮时LED熄灭的电路是：（） A．B． C．D． 【答案】ACD 【详解】A.天暗时光敏电阻阻值变大，电压降大，非门输入端电势低，输出高电势，LED 发光，选项A正确； B.天暗时光敏电阻阻值变大，电压降大，与门输入端电势低，输出低电势，LED不发光， 选项B错误； C.天暗时光敏电阻阻值变大，或门输入端电势高，输出高电势，LED发光，选项C正确； D.天暗时光敏电阻阻值变大，非门输出端电势高，输入低电势，LED发光，选项D正确。 故选ACD。 R是一个光敏电阻，要求只有在光线足2．如图所示是一种用逻辑电路制作的走道灯电路。 够暗时才能用手动开关开灯。试说明电路图的虚线框内应放置什么样的门电路才能达到要求，并说明电路的工作原理。
【答案】见解析 【详解】2R 和0R 串联，在没有光照时，0R 阻值较大，根据串联电路的分压关系可知此时0R 两端存在较大的电压，又因为0R 的一端接地，所以此时B 端为高电势；而S 接通时A 端也是高电势，这时要灯亮，就要求输出是低电势，只有在虚线框内放一个“与非”门。 同理当有光照时，0R 阻值较小，B 端为低电势，不管S 是否接通，“与”门的输出都是低电势，那么“与非”门的输出就是高电势，灯就不会亮。 3．如图所示是一个“或非”门，请填写完成下列真值表。 【答案】见解析 【详解】对于组合门电路在分析时应按顺序进行，如对于本题的“或非”门，就先进行“或”门逻辑运算，再进行“非”门的逻辑运算。分析如下表：
复合逻辑门电路及其应用典型练习题10 注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 1．用基本门电路通过各种组合方式可以达到不同的设计要求，从而构成各种组合逻辑电路，如图甲所示，把一个“与”门的输出端接入一个“非”门的输入端，实际上这个由基本门电路组合而成的电路叫做“与非”门，如图乙所示，现在已知两个输入端的工作波形图，试在丙图上画出输出端的工作波形图___________。 【答案】 【详解】与门的特点是当所有条件都满足，事件才能发生，非门的特点是输入状态和输出状态完全相反；所以0，0经过与门输出为0，经过非门输出为1；0，1经过与门输出为0，经过非门输出为1；1，0经过与门输出为0，经过非门输出为1；1，1经过与门输出为1，经过非门输出为0，则真值表为
输出端的工作波形图如图 2．如图所示的两个按钮开关分别装在汽车的两扇门上。只要其中任何一个开关处于开路状态，发光二极管（报警灯）就发光。请你根据报警装置的要求，在电路图的虚线框内画出门电路符号，并说明该警报器的工作原理。 【答案】，原理见解析 【详解】当1S闭合，2S断开时，A端输入低电压，B端输入高电压，通过或门，Y端输出高电压，发光二极管工作；当2S闭合，1S断开时，A端输入高电压，B端输入低电压，通过或门，Y端输出高电压，发光二极管工作；当1S、2S都断开时，A端输入高电压，B端输入高电压，通过或门，Y端输出高电压，发光二极管工作；当1S、2S都闭合时，A端输入低电压，B端输入低电压，通过或门，Y端输出低电压，发光二极管不工作。 3．某单位的仓库为了保证安全，不准一个人单独出入。为此，在门上装了3把锁，只有甲、乙、丙三人均打开自己的锁时，门才能打开。这个事例体现了什么逻辑关系？将锁打开记为“1”，不打开记为“0”，列出此逻辑运算的真值表。 【答案】

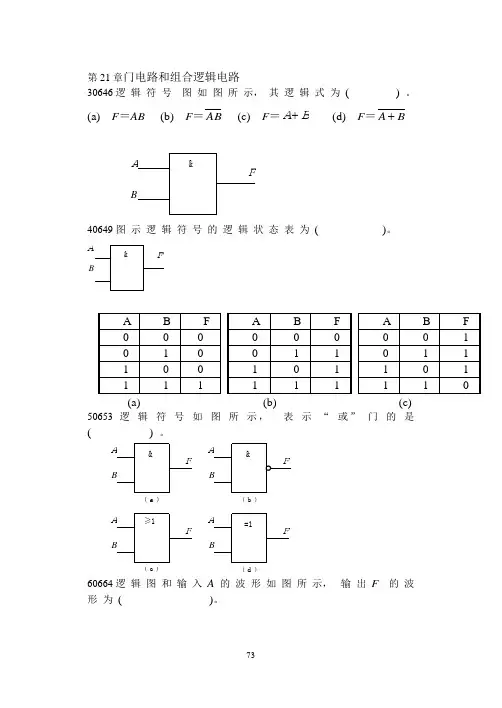

第九章门电路及组合逻辑电路 一、填空题 1、模拟信号的特点是在_______ 和______ 上都是_________ 变化的。（幅度、时间、连续） 2、数字信号的特点是在_______ 和______ 上都是_________ 变化的。（幅度、时间、不连续） 3、数字电路主要研究_______ 与______ 信号之间的对应_______ 关系。（输出、输入、逻辑） 4、最基本的三种逻辑运算是________ 、________ 、________ o （与、或、非） 5、逻辑等式三个规则分别是________ 、________ 、________ o （代入、对偶、反演） 6、逻辑函数常用的表示方法有________ 、________ 和 _________ 。（真值表、表达式、卡诺图、逻辑图、波形图五种方法任选三种即可） 7、半导体二极管具有_______ 性，可作为开关元件。（单向导电） 8、半导体二极管_________ 时，相当于短路；__________ 时，相当于开路。（导通、截止） 9、半导体三极管作为开关元件时工作在___________ 状态和 __________ 状态。（饱和、截止） 10、 _______________________________________在逻辑门电路中，最基本的逻辑门是、和o （与门、或门、非门） 11、 ____________________________ 与门电路和或门电路具有个输入端和个输出端。（多、一） 12、 _______________ 非门电路是 _____ 端输入、端输出的电路。（单、单） 13、 ________________________________________________________ 根据逻辑功能的不同特点，逻辑电路可分为两大类： ____________________________________________ 和________ o （组合逻辑电路、时序逻辑电路） 14、 ________________________ 组合逻辑电路主要是由、和三种基本逻辑门电路构成的。（与门、或门、非门） 15、（1）（10011011）2 = （）8=（）16答：233、9B (2) (AE)I6=(）2=（）8答：10101110、256 (3) (125),0=(）2 (4) (13・375)|。=( ）2答：(1) 1111101 (2) 1101.011 二、判断题 1、十进制数74转换为8421BCD码应当是（01110100）加心。（V） 2、十进制转换为二进制的时候，整数部分和小数部分都要采用除2取余法。（X）
常用逻辑门电路及其应用典型练习题2 注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 1．下列由基本门组成的电路中，能使蜂鸣器发出声音的是（） A． B． C． D． 【答案】B 【详解】由A图可知，与门的输入端为1、0，则输出为0，蜂鸣器不发出声音，故A错误；B图为或门电路，输入端为1、0，则输出为1，蜂鸣器发出声音，故B正确；C图为非门电路，输入端为1，则输出为0，蜂鸣器不发出声音，故C错误；D图为或门、非门的复合电路，或门的输入端为1、0，则输出为1，非门的输入为1，则输出为0，蜂鸣器不发出声音，故D错误． 2．如图所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则下图中能正确反映该门电路输出端电势U Y随时间变化关系的图象是（）
A．B． C．D． 【答案】A 【详解】或门的特点是只要有一个条件满足，该事件就能发生．即主要输入的有高电势，输出即为高电势． A．该图与结论相符，选项A正确； B．该图与结论不相符，选项B错误； C．该图与结论不相符，选项C错误； D．该图与结论不相符，选项D错误； 故选A． 3．如图为三个门电路符号，A输入端全为“1”，B输入端全为“0”，则（） A．乙为“或”门，输出为“1” B．乙为“与”门，输出为“0” C．甲为“非”门，输出为“1” D．丙为“与”门，输出为“1” 【答案】A 【详解】由图可知：甲为“非”门电路，当输入1时，输出0，乙为“或”门电路，当输入1、0时，输出1；丙为“与”门电路，当输入1、0时，输出0，故A正确，BCD错误． 【点睛】本题考查了基本逻辑门电路的输入输出逻辑关系，要求能认识常见的门电路，并能正确理解逻辑原理． 4．“与”门、“或”门和“非”门三个基本逻辑电路组成的一个组合逻辑电路，其中A、B、C为输入端，Y为输出端，在完成下面的真值表时，输出端Y空格中从左到右依次填写都正确
常用逻辑门电路及其应用典型练习题1 注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 1．在如图所示的门电路的输出信号Y为“0”时，A，B端的输入信号应为（） A．0，1B．0，0C．1，1D．1，0 【答案】C 【详解】由图可知，该门电路是由一个与门和一个非门组成，已知输出“Y”的信号是“0”，所以其输入的信号是“1”；与门电路的输出是“1”的条件是所有的输入都是“1”，所以可知两个输入端A和B输入的信号都是1。故C正确。 故选C。 2．监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作，电键S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中 A．C是“与门”，A是光敏电阻 B．C是“与门”，B是光敏电阻 C．C是“或门”，A是光敏电阻 D．C是“或门”，B是光敏电阻 【答案】D 【详解】开关S闭合后，C门的一个输入端就是1，系统不管白天和晚上都工作，说明与另一个输入端的逻辑值无关，这说明C门是“或”门．开关S断开时，C门的一个输入端就是0，要让系统工作，另一个输入端必须是1，也就是高电压，所以B是光敏电阻，故D正确．
3．如图所示是一个基本逻辑电路．声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路，该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮，这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路，则下面说法正确的是（） A．R2为光敏电阻，N为或门电路 B．R2为光敏电阻，N为与门电路 C．R2为热敏电阻，N为或门电路 D．R2为热敏电阻，N为非门电路 【答案】B 【详解】要使小灯泡发光，则要具备两个条件，一是晚上，而是有声音，声音电阻R2的为光敏电阻，两个条件缺一不可是与的关系，所以N为与逻辑电路。 故选B。 4．在集成电路中，经常用若干基本门电路组成复合门电路，如图所示，为两个基本门电路组合的逻辑电路，根据真值表，判断虚线框内门电路类型及真值表内x的值（） A．“与门”，1B．“与门”，0 C．“或门”，1D．“或门”，0 【答案】D 【详解】当AB输入为00时，通过第一个门电路输出为0，输入为01时，输出为1，输入

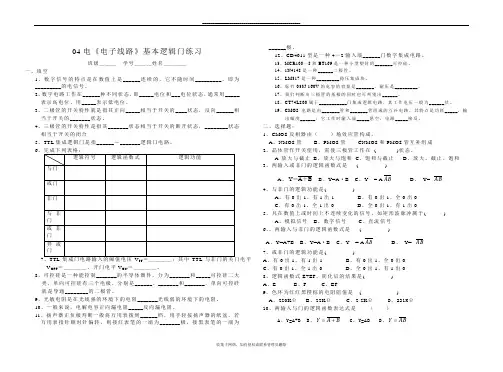

04电《电子线路》基本逻辑门练习 班级＿＿＿学号＿＿＿姓名＿＿＿＿ 一、填空 1、数字信号的特点是在数值上是______连续的，它不随时间_________，即为 _________的电信号。 2、数字电路工作在______种不同状态，即_____电位和___电位状态，通常用_____ 表示高电位、用_____表示低电位。 3、二极管的开关特性就是指其正向_____相当于开关的____状态，反向______相 当于开关的_______状态。 4、三极管的开关特性是指其_______状态相当于开关的断开状态，________状态 相当于开关的闭合 5、TTL集成逻辑门是指______―_______逻辑门电路。 6、完成下列表格： 7、TTL集成门电路输入的阈值电压V I T＝＿＿＿＿；其中TTL与非门的关门电平V O F F ＝＿＿＿＿，开门电平V O N＝＿＿＿＿。 8、可控硅是一种能控制_______的半导体器件，分为_______和_____可控硅二大 类，单向可控硅有三个电极，分别是______、_______和_______，单向可控硅 就是导通________的二极管。 9、光敏电阻是在光线强的环境下的电阻_______光线弱的环境下的电阻。 10、一般来说，电解电容正向漏电阻_____反向漏电阻。 11、扬声器正负极判断一般将万用表拨到______档，用手轻按扬声器的纸盆，若 万用表指针顺时针偏转，则接红表笔的一端为_______极，接黑表笔的一端为 ______极。 12、CD4011型是一种4－2输入端______门数字集成电路。 13、MCR100—8和BT169是一种小型塑封的_______可控硅。 14、1N4148是一种______二极管。 15、LM317是一种_________稳压集成块。 16、标有.033J 160V的电容的容量是_______，耐压是_________。 17、我们判断出三极管的基极的同时也可判别出______。 18、CT74LS00属于___________门集成逻辑电路，其工作电压一般为______伏。 19、CMOS电路是由_______管和_______管组成的互补电路，其特点是功耗_____，输出 幅度______；它工作时输入端_____悬空，电源_____接反。 二、选择题： 1、CMOS反相器由（）场效应管构成。 A、NMOS管 B、PMOS管CNMOS和PMOS管互补组成 2、晶体管作开关使用，需使三极管工作在 ( )状态。 A 放大与截止 B、放大与饱和 C、饱和与截止 D、放大、截止、饱和 3、两输入或非门的逻辑函数式是 ( ) A、B A Y＋ ＝ B、Y=A·B C、Y = A AB D、 Y= AB 4、与非门的逻辑功能是( ) A、有0出1、有1出1 B、有0出1、全0出0 C、有0出1、全1出0 D、全0出1、有1出0 5、凡在数值上或时间上不连续变化的信号，如矩形波脉冲属于( ) A、模拟信号 B、数字信号 C、直流信号 6、、两输入与非门的逻辑函数式是 ( ) A、Y=A+B B、Y=A·B C、Y = A AB D、 Y= AB 7、或非门的逻辑功能是( ) A、有0出1、有1出1 B、有0出1、全0出0 C、有0出1、全1出0 D、全0出1、有1出0 8、逻辑函数式E+EF，简化后的结果是( ) A、E B、F C、EF 9、色环为红红黑橙棕的电阻阻值是 ( ) A、220KΩ B、22KΩ C、2.2KΩ D、221KΩ 10、两输入与门的逻辑函数表达式是（） A、Y=A+B B、B A Y+ = C、Y=AB D、AB Y= 。 1欢迎下载
简单的逻辑电路 单一门电路 1.数字信号和模拟信号的不同之处是() A．数字信号在大小上不连续，时间上连续，而模拟信号则相反 B．数字信号在大小上连续，时间上不连续，而模拟信号则相反 C．数字信号在大小和时间上均不连续，而模拟信号则相反 D．数字信号在大小和时间上均连续，而模拟信号则相反 答案：C 解析：模拟信号在大小和时间上均连续，而数字信号在大小和时间上均不连续，故C项正确．2.逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用 “0”表示．关于这里的“1”和“0”下列说法中正确的是() A．“1”表示电压为1伏，“0”表示电压为0伏 B．“1”表示电压为大于或等于1伏，“0”表示电压一定为0伏 C．“1”或“0”是逻辑关系的两种可能的取值，不表示具体的数字 D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连 答案：C 3.下列关于逻辑电路的说法中正确的是() A．如果一个事件的几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系B．如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫“与”逻辑关系 C．一个门上有三把钥匙，每把钥匙都能单独开门，它体现了“或”逻辑关系 D．输出状态和输入状态相反的逻辑关系，叫做“或”逻辑关系 答案：AC 4.在逻辑门电路中，若输入信号中至少有一个为“1”，则输出为“1”的逻辑门电路是 () A．与门电路B．或门电路 C．非门电路D．都不可能 答案：B 解析：输入信号中至少有一个为“1”，输出为“1”，所以满足“有一为一，全零为零”的要求，即为“或门”电路． 5.下面为一逻辑门电路的真值表，试判断这是一个什么类型的逻辑门电路() 输入M0 1 输出N 1 1 A．“与”门B．“非”门 C．“或”门D．”与非”门 答案：B

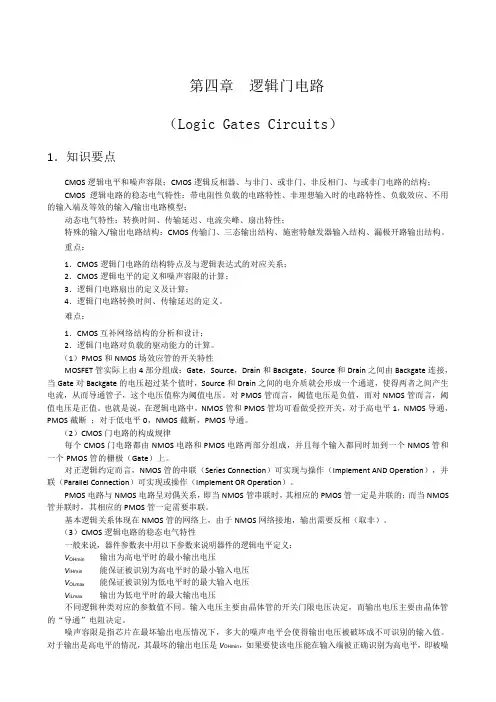

第四章逻辑门电路 （Logic Gates Circuits） 1．知识要点 CMOS逻辑电平和噪声容限；CMOS逻辑反相器、与非门、或非门、非反相门、与或非门电路的结构； CMOS逻辑电路的稳态电气特性：带电阻性负载的电路特性、非理想输入时的电路特性、负载效应、不用的输入端及等效的输入/输出电路模型； 动态电气特性：转换时间、传输延迟、电流尖峰、扇出特性； 特殊的输入/输出电路结构：CMOS传输门、三态输出结构、施密特触发器输入结构、漏极开路输出结构。 重点： 1．CMOS逻辑门电路的结构特点及与逻辑表达式的对应关系； 2．CMOS逻辑电平的定义和噪声容限的计算； 3．逻辑门电路扇出的定义及计算； 4．逻辑门电路转换时间、传输延迟的定义。 难点： 1．CMOS互补网络结构的分析和设计； 2．逻辑门电路对负载的驱动能力的计算。 （1）PMOS和NMOS场效应管的开关特性 MOSFET管实际上由4部分组成：Gate，Source，Drain和Backgate，Source和Drain之间由Backgate连接，当Gate对Backgate的电压超过某个值时，Source和Drain之间的电介质就会形成一个通道，使得两者之间产生电流，从而导通管子，这个电压值称为阈值电压。对PMOS管而言，阈值电压是负值，而对NMOS管而言，阈值电压是正值。也就是说，在逻辑电路中，NMOS管和PMOS管均可看做受控开关，对于高电平1，NMOS导通，PMOS截断；对于低电平0，NMOS截断，PMOS导通。 （2）CMOS门电路的构成规律 每个CMOS门电路都由NMOS电路和PMOS电路两部分组成，并且每个输入都同时加到一个NMOS管和一个PMOS管的栅极（Gate）上。 对正逻辑约定而言，NMOS管的串联（Series Connection）可实现与操作（Implement AND Operation），并联（Parallel Connection）可实现或操作（Implement OR Operation）。 PMOS电路与NMOS电路呈对偶关系，即当NMOS管串联时，其相应的PMOS管一定是并联的；而当NMOS管并联时，其相应的PMOS管一定需要串联。 基本逻辑关系体现在NMOS管的网络上，由于NMOS网络接地，输出需要反相（取非）。 （3）CMOS逻辑电路的稳态电气特性 一般来说，器件参数表中用以下参数来说明器件的逻辑电平定义： V OHmin输出为高电平时的最小输出电压 V IHmin能保证被识别为高电平时的最小输入电压 V OLmax能保证被识别为低电平时的最大输入电压 V ILmax输出为低电平时的最大输出电压 不同逻辑种类对应的参数值不同。输入电压主要由晶体管的开关门限电压决定，而输出电压主要由晶体管的“导通”电阻决定。 噪声容限是指芯片在最坏输出电压情况下，多大的噪声电平会使得输出电压被破坏成不可识别的输入值。对于输出是高电平的情况，其最坏的输出电压是V OHmin，如果要使该电压能在输入端被正确识别为高电平，即被噪
基本逻辑门电路典型练习题8 1．以数字信号为特征的现代信息技术早已进入我们的生活．处理数字信号的电路叫做数字电路，数字电路中最基本的逻辑电路——门电路，如图所示的电路叫“__________”逻辑电路。（选填“与”、“或”或者“非”） 【答案】或 【详解】[1]该图中，A、B开关只要有一个闭合，灯就会亮，即几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系。 2．如图所示是一个应用某种逻辑电路制作的简单车门报警电路图。只要其中任何一个开关处于开路状态（即输入为逻辑1），那么输出也是逻辑1，发光二极管（警报灯）就发光。请你根据报警装置的要求，在电路图的虚线框内画出门电路符号，并完成该门电路的真值表。( )
【答案】11110 【详解】[1][2][3][4][5]．根据只要其中任何一个开关处于开路状态（即输入为逻辑1），那么输出也是逻辑1，发光二极管（警报灯）就发光，可知该逻辑关系为或逻辑关系，为或门电路，电路符号： 真值表输出如下： 3．如下图所示为一逻辑电路符号及其输入输出真值表，此逻辑电路为_______门电路，完成图中真值表的填写_______。 【答案】或0111 【详解】[1]．该逻辑电路为或门电路，因为或门只要输入端有一个输入为“1”，输出为“1”。
[2]．图中真值表如图： 4．如图所示的是________门电路，试填写其真值表; 【答案】与0001 【详解】[1]该逻辑电路为与门电路；与门电路的特点是指决定某事件的条件全部具备时，该事件才发生，即当输入端全为“1”时，才会输出“1”，其他输入情况，输出均为“0”。 [2]0 [3]0 [4]0 [5]1 5．处理数字信号的电路叫数字电路，数字电路的基本单元是_______，而它最基本的电路有_______门、_______门和_______门. 【答案】门电路与或非

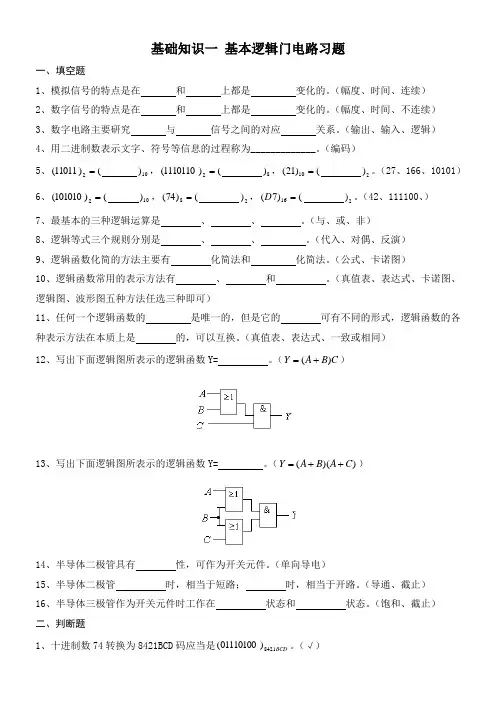

基础知识一基本逻辑门电路习题 基础知识一基本逻辑门电路习题 一、填空题 1、模拟信号的特点是在和上都是变化的。（幅度、时间、连续） 2、数字信号的特点是在和上都是变化的。（幅度、时间、不连续） 3、数字电路主要研究与信号之间的对应关系。（输出、输入、逻辑） 4、用二进制数表示文字、符号等信息的过程称为_____________。（编码） 5、()11011(2= 10)，()1110110(2= 8)，()21(10= 2)。（27、16 6、10101） 6、()101010(2= 10)，()74(8= 2)，()7(16=D 2)。（42、111100、） 7、最基本的三种逻辑运算是、、。（与、或、非） 8、逻辑等式三个规则分别是、、。（代入、对偶、反演） 9、逻辑函数化简的方法主要有化简法和化简法。（公式、卡诺图） 10、逻辑函数常用的表示方法有、和。（真值表、表达式、卡诺图、逻辑图、波形图五种方法任选三种即可） 11、任何一个逻辑函数的是唯一的，但是它的可有不同的形式，逻辑函数的各种表示方法在本质上是的，可以互换。（真值表、表达式、一致或相同） 12、写出下面逻辑图所表示的逻辑函数Y= 。（C B A Y )(+=） 13、写出下面逻辑图所表示的逻辑函数Y= 。（))((C A B A Y ++=）
