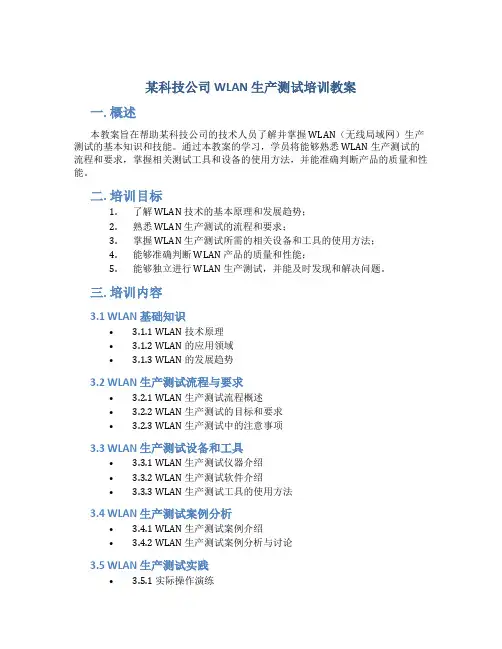

某科技公司 WLAN 生产测试培训教案一. 概述本教案旨在帮助某科技公司的技术人员了解并掌握 WLAN（无线局域网）生产测试的基本知识和技能。
通过本教案的学习，学员将能够熟悉 WLAN 生产测试的流程和要求，掌握相关测试工具和设备的使用方法，并能准确判断产品的质量和性能。
二. 培训目标1.了解 WLAN 技术的基本原理和发展趋势；2.熟悉 WLAN 生产测试的流程和要求；3.掌握 WLAN 生产测试所需的相关设备和工具的使用方法；4.能够准确判断 WLAN 产品的质量和性能；5.能够独立进行 WLAN 生产测试，并能及时发现和解决问题。
三. 培训内容3.1 WLAN 基础知识• 3.1.1 WLAN 技术原理• 3.1.2 WLAN 的应用领域• 3.1.3 WLAN 的发展趋势3.2 WLAN 生产测试流程与要求• 3.2.1 WLAN 生产测试流程概述• 3.2.2 WLAN 生产测试的目标和要求• 3.2.3 WLAN 生产测试中的注意事项3.3 WLAN 生产测试设备和工具• 3.3.1 WLAN 生产测试仪器介绍• 3.3.2 WLAN 生产测试软件介绍• 3.3.3 WLAN 生产测试工具的使用方法3.4 WLAN 生产测试案例分析• 3.4.1 WLAN 生产测试案例介绍• 3.4.2 WLAN 生产测试案例分析与讨论3.5 WLAN 生产测试实践• 3.5.1 实际操作演练• 3.5.2 问题解决与总结四. 培训方法本培训使用结合理论学习和实际操作的方式进行，包括理论讲解、案例分析、实践操作和问题讨论等。
五. 培训时间安排本培训预计为期两天，具体安排如下：•第一天上午：WLAN 基础知识和生产测试流程与要求•第一天下午：WLAN 生产测试设备和工具介绍•第二天上午：WLAN 生产测试案例分析和实践操作•第二天下午：问题解决和总结六. 培训评估方法培训结束后，将进行培训效果的评估。

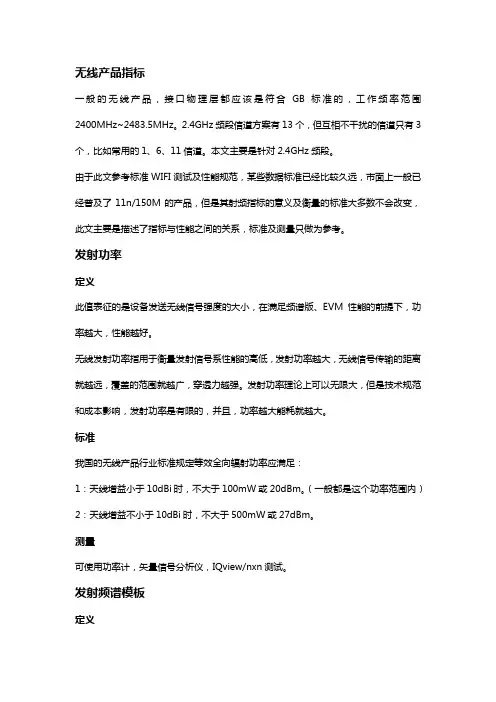

无线产品指标一般的无线产品，接口物理层都应该是符合GB标准的，工作频率范围2400MHz~2483.5MHz。
2.4GHz频段信道方案有13个，但互相不干扰的信道只有3个，比如常用的1、6、11信道。
本文主要是针对2.4GHz频段。
由于此文参考标准WIFI测试及性能规范，某些数据标准已经比较久远，市面上一般已经普及了11n/150M的产品，但是其射频指标的意义及衡量的标准大多数不会改变，此文主要是描述了指标与性能之间的关系，标准及测量只做为参考。
发射功率定义此值表征的是设备发送无线信号强度的大小，在满足频谱版、EVM性能的前提下，功率越大，性能越好。
无线发射功率指用于衡量发射信号系性能的高低，发射功率越大，无线信号传输的距离就越远，覆盖的范围就越广，穿透力越强。
发射功率理论上可以无限大，但是技术规范和成本影响，发射功率是有限的，并且，功率越大能耗就越大。
标准我国的无线产品行业标准规定等效全向辐射功率应满足：1：天线增益小于10dBi时，不大于100mW或20dBm。
（一般都是这个功率范围内）2：天线增益不小于10dBi时，不大于500mW或27dBm。
测量可使用功率计，矢量信号分析仪，IQview/nxn测试。
发射频谱模板定义无线频谱模板可以衡量发送信号的质量和对相邻信道的干扰抑制能力，测试出来的频谱模板越小，离给定的模板越远，其性能越好。
这个一般是测试时用上，在一般的产品手册上不会呈现此项指标，我们的产品手册上也没有。
标准根据标准的频谱模板观察。
11b/g/a发射功率频谱模板要求b模a/g模20M n模测量将待测设备处于发射状态，用矢量信号分析仪观察其波形。
在给定模板线以下为及格。
发射功率动态范围定义在限定误码率的情况下，发射的最大功率和最小功率的比值。
在动态范围之内，能保持稳定输出。
标准室内放装型(100mW，b/g/n)接收灵敏度定义在保证通信质量（限定误码率）的情况下，接收机所需的最小平均接收功率。

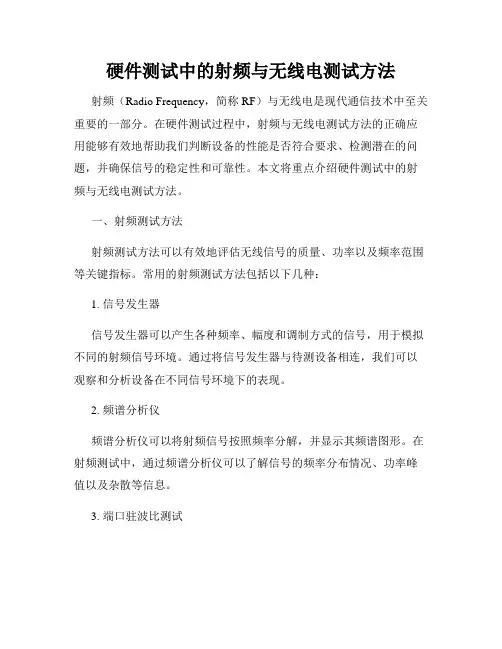

硬件测试中的射频与无线电测试方法射频（Radio Frequency，简称RF）与无线电是现代通信技术中至关重要的一部分。
在硬件测试过程中，射频与无线电测试方法的正确应用能够有效地帮助我们判断设备的性能是否符合要求、检测潜在的问题，并确保信号的稳定性和可靠性。
本文将重点介绍硬件测试中的射频与无线电测试方法。
一、射频测试方法射频测试方法可以有效地评估无线信号的质量、功率以及频率范围等关键指标。
常用的射频测试方法包括以下几种：1. 信号发生器信号发生器可以产生各种频率、幅度和调制方式的信号，用于模拟不同的射频信号环境。
通过将信号发生器与待测设备相连，我们可以观察和分析设备在不同信号环境下的表现。
2. 频谱分析仪频谱分析仪可以将射频信号按照频率分解，并显示其频谱图形。
在射频测试中，通过频谱分析仪可以了解信号的频率分布情况、功率峰值以及杂散等信息。
3. 端口驻波比测试端口驻波比测试可以测量设备输出端口的匹配程度，即信号传输时是否发生波反射。
通过端口驻波比测试，我们能够评估信号传输的质量，并找出可能导致信号波反射的原因。
4. 信号质量分析信号质量分析可以通过评估信号的误码率、误码二级、调制误差、信噪比等指标，来判断信号的质量好坏。
这些指标能够帮助我们了解信号传输的可靠性和稳定性。
二、无线电测试方法无线电测试方法是指在无线通信领域中对设备进行测试和评估的方法。
下面介绍几种常用的无线电测试方法：1. 灵敏度测试灵敏度测试是指通过逐渐减小输入信号的强度，来确定设备能够接受的最小信号强度。
通过灵敏度测试，可以评估设备在低信号强度环境下的性能。
2. 发射功率测试发射功率测试是指测量设备输出的无线电信号的功率。
合理控制设备的发射功率是确保无线信号稳定传输的重要环节。
3. 抗干扰性测试抗干扰性测试是指测试设备在有干扰信号存在时，仍能保持正常工作的能力。
通过抗干扰性测试，可以评估设备在干扰环境中的抗干扰能力。
4. 信道容量测试信道容量测试是指评估设备能够支持的最大数据传输速率。

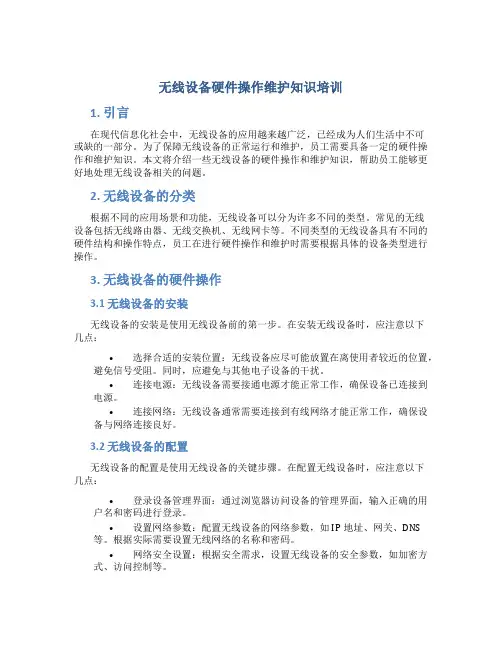

无线设备硬件操作维护知识培训1. 引言在现代信息化社会中，无线设备的应用越来越广泛，已经成为人们生活中不可或缺的一部分。
为了保障无线设备的正常运行和维护，员工需要具备一定的硬件操作和维护知识。
本文将介绍一些无线设备的硬件操作和维护知识，帮助员工能够更好地处理无线设备相关的问题。
2. 无线设备的分类根据不同的应用场景和功能，无线设备可以分为许多不同的类型。
常见的无线设备包括无线路由器、无线交换机、无线网卡等。
不同类型的无线设备具有不同的硬件结构和操作特点，员工在进行硬件操作和维护时需要根据具体的设备类型进行操作。
3. 无线设备的硬件操作3.1 无线设备的安装无线设备的安装是使用无线设备前的第一步。
在安装无线设备时，应注意以下几点：•选择合适的安装位置：无线设备应尽可能放置在离使用者较近的位置，避免信号受阻。
同时，应避免与其他电子设备的干扰。
•连接电源：无线设备需要接通电源才能正常工作，确保设备已连接到电源。
•连接网络：无线设备通常需要连接到有线网络才能正常工作，确保设备与网络连接良好。
3.2 无线设备的配置无线设备的配置是使用无线设备的关键步骤。
在配置无线设备时，应注意以下几点：•登录设备管理界面：通过浏览器访问设备的管理界面，输入正确的用户名和密码进行登录。
•设置网络参数：配置无线设备的网络参数，如IP地址、网关、DNS 等。
根据实际需要设置无线网络的名称和密码。
•网络安全设置：根据安全需求，设置无线设备的安全参数，如加密方式、访问控制等。
3.3 无线设备的日常使用在日常使用无线设备时，应注意以下几点：•定期检查设备状态：定期检查无线设备的状态，如灯光指示是否正常，网络连接是否稳定。
•确保设备通风散热：无线设备在工作过程中会产生一定的热量，应确保设备有足够的空间进行散热，避免过热。
•避免外部干扰：无线设备容易受到外部干扰，如电子设备的电磁辐射、建筑物的遮挡等。
应尽量避免这些干扰，确保设备的正常运行。

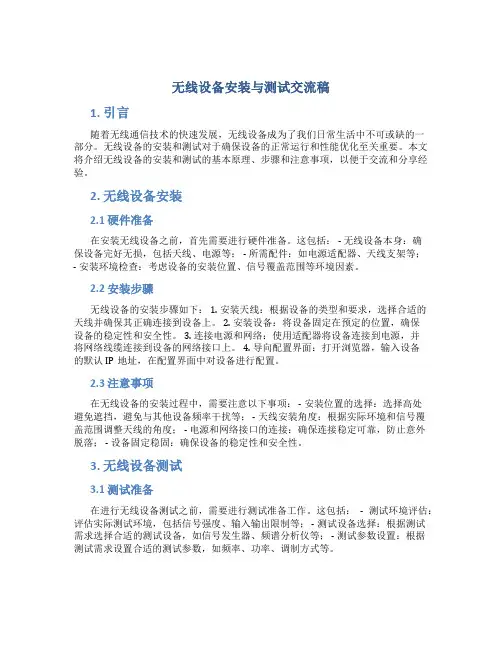

无线设备安装与测试交流稿1. 引言随着无线通信技术的快速发展，无线设备成为了我们日常生活中不可或缺的一部分。
无线设备的安装和测试对于确保设备的正常运行和性能优化至关重要。
本文将介绍无线设备的安装和测试的基本原理、步骤和注意事项，以便于交流和分享经验。
2. 无线设备安装2.1 硬件准备在安装无线设备之前，首先需要进行硬件准备。
这包括： - 无线设备本身：确保设备完好无损，包括天线、电源等； - 所需配件：如电源适配器、天线支架等；- 安装环境检查：考虑设备的安装位置、信号覆盖范围等环境因素。
2.2 安装步骤无线设备的安装步骤如下： 1. 安装天线：根据设备的类型和要求，选择合适的天线并确保其正确连接到设备上。
2. 安装设备：将设备固定在预定的位置，确保设备的稳定性和安全性。
3. 连接电源和网络：使用适配器将设备连接到电源，并将网络线缆连接到设备的网络接口上。
4. 导向配置界面：打开浏览器，输入设备的默认IP地址，在配置界面中对设备进行配置。
2.3 注意事项在无线设备的安装过程中，需要注意以下事项： - 安装位置的选择：选择高处避免遮挡，避免与其他设备频率干扰等； - 天线安装角度：根据实际环境和信号覆盖范围调整天线的角度； - 电源和网络接口的连接：确保连接稳定可靠，防止意外脱落； - 设备固定稳固：确保设备的稳定性和安全性。
3. 无线设备测试3.1 测试准备在进行无线设备测试之前，需要进行测试准备工作。
这包括：- 测试环境评估：评估实际测试环境，包括信号强度、输入输出限制等； - 测试设备选择：根据测试需求选择合适的测试设备，如信号发生器、频谱分析仪等； - 测试参数设置：根据测试需求设置合适的测试参数，如频率、功率、调制方式等。
3.2 测试步骤无线设备的测试步骤如下： 1. 设备连接：将测试设备与待测试的无线设备连接，并确保连接稳定可靠。
2. 测试参数设置：根据测试需求设置合适的测试参数，如频率、功率、调制方式等。
无线设备硬件操作维护知识培训在日常工作中，无线设备硬件操作维护知识是非常重要的。
无线设备硬件操作维护的知识培训将帮助员工更好地理解和掌握相关技能，从而更好地维护和操作无线设备硬件。
一、硬件基础知识首先，员工需要了解无线设备硬件的基础知识，包括不同类型的无线设备（如路由器、无线AP等）的功能和特点，硬件结构和组成部分，以及各种硬件设备的连接方式等。
二、操作流程其次，员工需要学习无线设备硬件的操作流程，包括如何开机、关机，如何进行设备的初始化设置，如何进行设备的连接和配置等。
三、故障排查与维护此外，员工还需要学习如何进行故障排查与维护。
无线设备硬件可能会出现各种故障，员工需要学习如何分析和排查故障，并进行相应的维护工作，以保证设备的正常运行。
四、安全知识最后，员工还需要学习无线设备硬件的安全知识。
无线设备硬件在运行过程中可能会受到各种安全威胁，员工需要学习如何进行设备的安全设置，以及如何防范和应对各种安全风险。
总之，无线设备硬件操作维护知识培训是非常重要的，它将帮助员工更好地掌握相关技能，从而更好地维护和操作无线设备硬件，保障无线网络的正常运行。
通过这样的培训，员工将可以更加熟练地操作和维护无线设备硬件，提高工作效率，降低设备故障率，为企业的无线网络提供更加可靠的支持。
无线设备硬件操作维护知识培训是企业信息技术管理中不可或缺的一环。
了解无线设备硬件的操作维护知识，能够帮助员工更好地处理设备故障、减少停机时间、提高网络安全性，以及延长硬件寿命。
继续培训内容，下面将详细介绍无线设备硬件操作维护知识涵盖的一些重要方面。
五、固件升级与备份在无线设备的运行过程中，厂商可能会发布新的固件版本来修复漏洞、增强性能和功能，员工需要了解如何对无线设备进行固件升级。
培训内容应包括如何获取最新的固件版本、升级过程的注意事项和操作步骤。
同时，员工还需要学习如何进行设备配置备份，以避免在固件升级过程中出现意外情况导致配置信息丢失的风险。
一、实训背景随着互联网技术的飞速发展，无线网络已经成为现代生活不可或缺的一部分。
为了提高无线网络的质量和稳定性，本实训旨在通过实际操作，学习和掌握无线网络测试的方法和技巧，为今后从事相关领域的工作打下坚实的基础。
二、实训目的1. 熟悉无线网络测试的基本原理和流程。
2. 掌握无线网络测试仪器的使用方法。
3. 学会分析无线网络测试数据，评估网络性能。
4. 提高解决无线网络问题的能力。
三、实训环境1. 实训设备：无线网络测试仪、笔记本电脑、无线网络路由器等。
2. 实训场地：实验室、教学楼、宿舍楼等。
四、实训内容1. 无线网络测试基础知识- 无线网络标准及协议- 无线网络测试指标- 无线网络测试方法2. 无线网络测试仪器使用- 无线网络测试仪器的操作流程- 无线网络测试仪器的参数设置- 无线网络测试仪器的数据采集与分析3. 无线网络测试实战- 无线网络覆盖测试- 无线网络速率测试- 无线网络干扰测试- 无线网络安全测试五、实训过程1. 无线网络测试基础知识学习- 通过查阅资料、请教老师，了解无线网络测试的基本原理和流程。
- 学习无线网络标准及协议，如IEEE 802.11、Wi-Fi 5、Wi-Fi 6等。
- 学习无线网络测试指标，如信号强度、数据速率、延迟等。
2. 无线网络测试仪器使用- 学习无线网络测试仪器的操作流程，包括开机、连接、参数设置等。
- 掌握无线网络测试仪器的参数设置，如频道选择、速率设置、测试模式等。
- 学会使用无线网络测试仪器进行数据采集，并对采集到的数据进行初步分析。
3. 无线网络测试实战- 在实验室进行无线网络覆盖测试，测试不同位置下的信号强度。
- 在教学楼、宿舍楼等地进行无线网络速率测试，测试不同距离、不同位置下的数据速率。
- 进行无线网络干扰测试，分析干扰源，并提出解决方案。
- 进行无线网络安全测试，检查网络是否受到攻击，并提出安全防护措施。
六、实训结果与分析1. 无线网络覆盖测试- 通过测试，发现实验室、教学楼、宿舍楼等区域的信号强度较好，基本满足无线网络使用需求。
无线产品硬件与测试培训
无线产品事业部
一、802.11X规范及相关规范内容
二、 主要无线性能指标
Transmit Spectrum Mask 发送信号频谱模版
11b/g/a 、20M 带宽11n 、40M 带宽11n 发射功率频谱模板应分别符合以下要求：使待测产品处于发射状态，用矢量信号分析仪或IQview/nXn 观察其波形，其频谱模版在下图所示蓝色粗实线以下为合格，在发送功率满足要求的前提下，频谱模版越小且越远离蓝色粗实线，其性能越好。
无线频谱模版可以测量发送信号的质量和对相邻信道的干扰抑制能力。
b 模
g/a 模
20M n 模 40M n 模
Transmitter Power发送功率
11b/g/a、20M带宽11n、40M带宽11n发射功率无统一标准，需根据实际情况灵活应用，通常普通功率的产品发送功率应控制在以下范围：11b发射功率应满足 18.0+/-1.5dBm；11g/a发射功率应满足 15.0+/-1.5dBm；20M带宽11n功率应满足 14.0+/-1.5dBm；40M带宽11n功率应满足 14.0+/-1.5dBm。
发送功率表征的是待测AP发送无线信号强度的大小，在满足频谱模版、EVM性能的前提下，功率越大，其性能越好，在实际应用中表现为无线覆盖范围越大。
测量发送功率可以使用功率计、矢量信号分析仪或IQview/nXn。
EVM
在AP的无线指标中，EVM是发送状态时一个非常重要的指标，它是表征信号发送质量的好坏
的一个指标。
EVM越小，信号的发送质量越好，其矢量误差幅度越小；EVM越大，其发送信
号质量越差，其矢量误差幅度越大。
在AP处于发送状态时，EVM与发送功率相关联：发送功率越大，矢量误差被放大的越多，体
现在测试结果上，就是EVM越大即发送信号质量越差。
所以在实际应用中，我们要在发送功率
和EVM间取一个折中，这就是在g模和n模时，发送信号功率不能太大的原因。
EVM应满足下表要求：
802.11系统采用零中频方案，将带有调制信息的I/Q信号直接上变频到2.4GHz或5GHz，如果供电直流
分量泄露到I/Q信号中，就会产生本征泄露，本征泄露可以用矢量信号分析仪或IQview/nXn来测量，
测量的标准本征泄露的功率小于2dB。
右图是用IQview来测量的无线产品的本征泄露的结果，图中，红色的”+”代表的功率值为2dB，载波
泄露的功率约为-35 dB，远远小于2dB，可以判定测试结果满足要求。
Frequency Error频率误差
频率误差表征射频信号偏离该信号所处信道中心频率的大小，通常以IQview/nXn来测量，单位为ppm。
测试频率误差要求：＜±25ppm （802.11b）；＜±20ppm （802.11g/a/n），频偏越小越好，在实际的
硬件电路设计中，晶振性能的一致性影响WIFI产品频率误差的一致性，在晶振的选型上，要将性能与成本做折中考虑。
Spectral Flatness频谱平坦度
平坦度表征待测信号在其所处信道内，功率平坦的程度，
右图所示。
我们要求平坦度测试曲线必须要在右图所示的两条红线的
范围之内，频谱平坦度的平坦与否影响无线信号的连接性
能。
Power On/Off Ramp TX 上升/下降时间
TX 上升/下降时间规范要求需小于2us，测试用IQview/nXn。
Receiver Sensitivity接收灵敏度
接收灵敏度是表征AP接收性能的一个参数，接收灵敏度越好，其接收到的有用信号就越多。
接收灵敏度越好，其无线覆盖范围越大。
接收灵敏度可以用IQview/nXn来测量，在测量接收灵敏度时，要使待测设备处于接收状态，用IQview/nXn的信号发生器发送特定的包文件，在IQview/nXn操作软件上更改信号衰减值，直到PER（%）（误包率）满足规范规定的要求，此时接收灵敏度为IQview/nXn上的信号衰减值与IQview/nXn和待测件之间的cable、衰减器、DC Block等总的衰减值之和。
接收灵敏度应满足如下要求：
11b/g/a 接收灵敏度
11n接收灵敏度
Receiver Maximum Input Level接收最大输入信号电平
接收最大输入信号电平是表征WIFI产品接收性能的另外一个参数，在接收灵敏度一定的情况下，接收最大电平越高表示WIFI产品的动态范围越大，最大输入信号电平可以用IQview/nXn来测量，在测量最大输入信号电平时，要使待测设备处于接收状态，用IQview/nXn的信号发生器发送特定的包文件，在IQview/nXn操作软件上更改信号衰减值，直到PER（%）（误包率）满足规范规定的要求，此时最大输入信号电平为IQview/nXn上的信号衰减值与IQview/nXn和待测件之间的cable、衰减器、DC Block等总的衰减值之和。
最大输入信号电平应满足如下要求：
最大输入信号电平
以上为WIFI产品主要的无线性能，除了以上这些指标外，我们还应该关注谐波、杂散和流量、覆盖范围。
谐波与杂散关注的是WIFI产品是否会对其他频段的无线产品造成干扰及干扰的程度，对于FCC、无委等都有各自具体的要求，根据特定的要求将谐波与杂散控制在其要求范围之内；流量和覆盖范围关注的是终端用户实际使用的性能体现，大家对此性能已经非常了解，此处不再赘述。
三、无线性能指标研发测试
四、生产测试流程
RF 测试设备在产测前需要测试校准，由于测试线缆、衰减器、DC Block 等装置其损耗值随频率的增加而变大，对于2.4GHz 和5GHz 的产品，线缆要分别校准，校准仪器为IQflex 。
E t h e r n e t
R F c a b l e
20d b 衰减器
测试方案（以AP router 为例）
SMT
Burn Flash
校准与测试（性能指标测试）
R F c a b l e
E t h e r n e t
D U T
控制夹具/产品
S w i t c h /H u b
E t h e
r n e t
E t h e r n e t
R S 232 C a b l e (O p t i o n a l )
B a r
C o d e S c a n n e r
10d b 衰减器
综测（流量测试）
Test Station Reference PC。
