无线产品硬件测试培训
- 格式：doc
- 大小：1.19 MB
- 文档页数：21
下载文档原格式
合集下载
锐捷产品培训2024新版
安全防护实战
通过模拟攻击场景，演示如何利用锐捷安全产品 进行有效防护，提高学员的安全防护意识和实战 能力。
06
锐捷云服务与解决方 案
云计算概述及发展趋势
云计算定义及核心技术
云计算是一种基于互联网的计算方式 ，通过虚拟化技术将计算资源汇聚成 资源池，按需提供给用户。其核心技 术包括虚拟化、分布式计算、自动化 管理等。
THANK YOU
发展历程
锐捷网络经历了多年的快速发展，已经成为国内网络设备的领先品牌之一，产 品线涵盖了交换机、路由器、无线、云数据中心、安全、网关等领域。
锐捷产品线介绍
交换机
锐捷网络提供全系列以太网交换机，包括数据中心交换 机、园区交换机、分支交换机等，满足各种场景下的网 络连接需求。
路由器
锐捷路由器产品系列丰富，包括核心路由器、汇聚路由 器、接入路由器等，可为用户提供高性能、高可靠性的 路由解决方案。
锐捷云服务在教育行业的应用 也日益增多，如在线教育、智 慧校园等领域。通过锐捷云服 务，教育机构能够实现教学资 源共享、在线学习、远程教育 等功能。
锐捷云服务在企业行业的应用 也越来越广泛，如企业私有云 、混合云等领域。通过锐捷云 服务，企业能够实现业务流程 优化、数据安全保障、降低IT 成本等目标。
交换机功能
提供高速、稳定的数据交换服务 ，支持VLAN划分、QoS、端口 安全等特性。
锐捷交换机系列及特点
锐捷交换机系列
包括S系列、RG系列、E系列等多个 系列，满足不同场景和应用需求。
锐捷交换机特点
高性能、高可靠性、易扩展、易管理 等，支持全面的二层和三层交换特性 。
交换机配置与管理实战
01
02
其他安全设备
如入侵检测与防御系统（IDS/IPS）、Web应用防火墙（WAF）、数据库审计与防护系统 等，共同构建完整的网络安全防护体系。
通过模拟攻击场景，演示如何利用锐捷安全产品 进行有效防护，提高学员的安全防护意识和实战 能力。
06
锐捷云服务与解决方 案
云计算概述及发展趋势
云计算定义及核心技术
云计算是一种基于互联网的计算方式 ，通过虚拟化技术将计算资源汇聚成 资源池，按需提供给用户。其核心技 术包括虚拟化、分布式计算、自动化 管理等。
THANK YOU
发展历程
锐捷网络经历了多年的快速发展，已经成为国内网络设备的领先品牌之一，产 品线涵盖了交换机、路由器、无线、云数据中心、安全、网关等领域。
锐捷产品线介绍
交换机
锐捷网络提供全系列以太网交换机，包括数据中心交换 机、园区交换机、分支交换机等，满足各种场景下的网 络连接需求。
路由器
锐捷路由器产品系列丰富，包括核心路由器、汇聚路由 器、接入路由器等，可为用户提供高性能、高可靠性的 路由解决方案。
锐捷云服务在教育行业的应用 也日益增多，如在线教育、智 慧校园等领域。通过锐捷云服 务，教育机构能够实现教学资 源共享、在线学习、远程教育 等功能。
锐捷云服务在企业行业的应用 也越来越广泛，如企业私有云 、混合云等领域。通过锐捷云 服务，企业能够实现业务流程 优化、数据安全保障、降低IT 成本等目标。
交换机功能
提供高速、稳定的数据交换服务 ，支持VLAN划分、QoS、端口 安全等特性。
锐捷交换机系列及特点
锐捷交换机系列
包括S系列、RG系列、E系列等多个 系列，满足不同场景和应用需求。
锐捷交换机特点
高性能、高可靠性、易扩展、易管理 等，支持全面的二层和三层交换特性 。
交换机配置与管理实战
01
02
其他安全设备
如入侵检测与防御系统（IDS/IPS）、Web应用防火墙（WAF）、数据库审计与防护系统 等，共同构建完整的网络安全防护体系。
2.4G无线产品认证及测试介绍
-30 dBm
SRRC认证测试项及方法介绍
• 测试描述：将EUT的输出信号通过传导方式接 入频谱分析仪，通过定频工具或是发包命令控 制EUT输出所需的测试的信号。
• 测试设置
30MHz~1000MHz
RBW: 100 kHz VBW: 300 kHz Span： 30MHz~1000MHz Detector: Peak Trace Mode: Max Hold Sweep time：Auto
Channel Power模式下 Center Frequency：EUT发射信号的中心频率 RBW: 1MHz VBW: 1MHz Integ BW:大于信号本身的6dB带宽。 Detector: Average Trace Mode: Max Hold Sweep time: 100ms b、记录 EUT的平均输出功率（A）。用下面公式计算 出e.i.r.p(P)的值。P = A + G + 10 log (1/x); 注：G为天线增益.
范围之内，同时ISM频段外的其他频段同样的需要控制其发 射功率，这是为了保护相关的频谱资源。 • 限值：带外发射功率必须小于-80 dBm / Hz (EIRP)
SRRC认证测试项及方法介绍
• 测试描述：将EUT的输出信号通过传导方式接 入频谱分析仪，通过定频工具或是发包命令控 制EUT输出所需的测试的信号。
参考标准 EN 300 328 V1.8.1 EN 300 328 V1.8.1 EN 300 328 V1.8.1 EN 300 328 V1.8.1 EN 300 328 V1.8.1 EN 300 328 V1.8.1 EN 300 328 V1.8.1 EN 300 328 V1.8.1
EN 300 328 V1.8.1
WIFI基础知识培训课件
传输速率：WLAN设备能够支持的所有速率 一般WLAN设备支持自动选择传输速率
Power(功率)
WLAN设备的发射功率，单位mW或dBm dBm为分贝毫瓦，是以1mW相比的对数值
dBm = 10 log (Power / 1mW) 1mW = 0dBm, 10mW = 10dBm 100mW=20dBm 每下降3dB，功率减少一半 负的dBm表示功率小于1mW
无线站点接入3步走
Probe Request Probe Response AUTH AUTH
Association Request Association Response
Data
1.扫描：获取周围AP的信息(SSID, 加密, 速率)，主动/被动扫描 2.认证：Open或Shared认证
3.关联：成为AP关联的站点
WLAN基础
WLAN标准 Channel(信道) Rate(速率) Power(功率) EVM(矢量误差) Sensitivity(接收信号灵敏度)
SSID 无线安全
WPS
WLAN电路
Transceiver（收发器）
Balun/Filter/DC block TX EPA、IPA
可使用万用表测试三处是否对地短路
晶体、晶振（Crystal、Oscillate)
晶体、晶振（Crystal、Oscillate)
我司的WiFi 产品通常都有20M/40M压控晶 体，提供无线模块运行时钟，同时通过 PLL升频到2.4G的频率，WiFi 2.4G与输 入信号保持一个固定的关系。
crystal的介绍
无线安全：WPA / WPA2
WiFi组织基于IEEE802.11i标准提出使用WPA与WEP加密进行
Power(功率)
WLAN设备的发射功率，单位mW或dBm dBm为分贝毫瓦，是以1mW相比的对数值
dBm = 10 log (Power / 1mW) 1mW = 0dBm, 10mW = 10dBm 100mW=20dBm 每下降3dB，功率减少一半 负的dBm表示功率小于1mW
无线站点接入3步走
Probe Request Probe Response AUTH AUTH
Association Request Association Response
Data
1.扫描：获取周围AP的信息(SSID, 加密, 速率)，主动/被动扫描 2.认证：Open或Shared认证
3.关联：成为AP关联的站点
WLAN基础
WLAN标准 Channel(信道) Rate(速率) Power(功率) EVM(矢量误差) Sensitivity(接收信号灵敏度)
SSID 无线安全
WPS
WLAN电路
Transceiver（收发器）
Balun/Filter/DC block TX EPA、IPA
可使用万用表测试三处是否对地短路
晶体、晶振（Crystal、Oscillate)
晶体、晶振（Crystal、Oscillate)
我司的WiFi 产品通常都有20M/40M压控晶 体，提供无线模块运行时钟，同时通过 PLL升频到2.4G的频率，WiFi 2.4G与输 入信号保持一个固定的关系。
crystal的介绍
无线安全：WPA / WPA2
WiFi组织基于IEEE802.11i标准提出使用WPA与WEP加密进行
WLAN测试培训讲义
率等。
▪ 模拟
° 模拟工具可以使用户找到最优的AP放置位置、能量、配置设 置
▪ 内建无线测试工具
° 多径干扰（信号质量工具）、PING、DHCP、勘测计算工具 等
Survey Pro无线专家的先进特点
▪ 专业的报告
° 生成多样格式的专业分析勘测报告 ° 报告是实际勘测、模拟、设计为基础
▪ 结合AirMagnet Spectrum频谱分析
无绳电话
•微波炉
遥控玩具
无线网络
蓝牙设备
谁需要无线频谱分析
▪ 无线网络集成商
° 了解无线网络部署范围内的干扰情况
▪ 无线络的最终网用户（无线网络的投资人）
° 网络性能的降低是否与频谱干扰有关 ° 了解干扰源的类型，确定干扰源的位置
Spectrum Analyzer 2.0
▪ 主要特点
° 实时记录和回放频谱分析数据 ° 多窗体多屏显示，便于用户综合进行分析 ° 丰富的支持库，增强干扰源分类确定 ° 丰富的图表显示功能
▪ 效果 ▪ 优点 ▪ 缺点
无线网勘测的应用
▪ 帮助您做好无线网络规化和部署 ▪ 对无线工程质量进行验收 ▪ 了解当前无线网络的性能及信号分布情况，形成必要
的文档资料，方便日常维护管理、调整。
谁需要无线网络勘测
▪ 无线网络集成商
- 做无网络部署工程
▪ 无线网络的最终网用户（无线网络的投资人）
- 企业事业单位 - 公司 - 大专院校 - 军队
AirMagnet Survey？
▪ 是一款针对RF和Wi-Fi性能的专业勘测系统
° 完全、精确、Wi-Fi透视 ° 查看信号覆盖区域、死区、和冲突等 ° 测量立站点实际连接性能、速度、丢包、最终用户容量
▪ 模拟
° 模拟工具可以使用户找到最优的AP放置位置、能量、配置设 置
▪ 内建无线测试工具
° 多径干扰（信号质量工具）、PING、DHCP、勘测计算工具 等
Survey Pro无线专家的先进特点
▪ 专业的报告
° 生成多样格式的专业分析勘测报告 ° 报告是实际勘测、模拟、设计为基础
▪ 结合AirMagnet Spectrum频谱分析
无绳电话
•微波炉
遥控玩具
无线网络
蓝牙设备
谁需要无线频谱分析
▪ 无线网络集成商
° 了解无线网络部署范围内的干扰情况
▪ 无线络的最终网用户（无线网络的投资人）
° 网络性能的降低是否与频谱干扰有关 ° 了解干扰源的类型，确定干扰源的位置
Spectrum Analyzer 2.0
▪ 主要特点
° 实时记录和回放频谱分析数据 ° 多窗体多屏显示，便于用户综合进行分析 ° 丰富的支持库，增强干扰源分类确定 ° 丰富的图表显示功能
▪ 效果 ▪ 优点 ▪ 缺点
无线网勘测的应用
▪ 帮助您做好无线网络规化和部署 ▪ 对无线工程质量进行验收 ▪ 了解当前无线网络的性能及信号分布情况，形成必要
的文档资料，方便日常维护管理、调整。
谁需要无线网络勘测
▪ 无线网络集成商
- 做无网络部署工程
▪ 无线网络的最终网用户（无线网络的投资人）
- 企业事业单位 - 公司 - 大专院校 - 军队
AirMagnet Survey？
▪ 是一款针对RF和Wi-Fi性能的专业勘测系统
° 完全、精确、Wi-Fi透视 ° 查看信号覆盖区域、死区、和冲突等 ° 测量立站点实际连接性能、速度、丢包、最终用户容量
某科技公司wlan生产测试培训教案
某科技公司 WLAN 生产测试培训教案一. 概述本教案旨在帮助某科技公司的技术人员了解并掌握 WLAN（无线局域网）生产测试的基本知识和技能。
通过本教案的学习，学员将能够熟悉 WLAN 生产测试的流程和要求，掌握相关测试工具和设备的使用方法，并能准确判断产品的质量和性能。
二. 培训目标1.了解 WLAN 技术的基本原理和发展趋势；2.熟悉 WLAN 生产测试的流程和要求；3.掌握 WLAN 生产测试所需的相关设备和工具的使用方法；4.能够准确判断 WLAN 产品的质量和性能；5.能够独立进行 WLAN 生产测试，并能及时发现和解决问题。
三. 培训内容3.1 WLAN 基础知识• 3.1.1 WLAN 技术原理• 3.1.2 WLAN 的应用领域• 3.1.3 WLAN 的发展趋势3.2 WLAN 生产测试流程与要求• 3.2.1 WLAN 生产测试流程概述• 3.2.2 WLAN 生产测试的目标和要求• 3.2.3 WLAN 生产测试中的注意事项3.3 WLAN 生产测试设备和工具• 3.3.1 WLAN 生产测试仪器介绍• 3.3.2 WLAN 生产测试软件介绍• 3.3.3 WLAN 生产测试工具的使用方法3.4 WLAN 生产测试案例分析• 3.4.1 WLAN 生产测试案例介绍• 3.4.2 WLAN 生产测试案例分析与讨论3.5 WLAN 生产测试实践• 3.5.1 实际操作演练• 3.5.2 问题解决与总结四. 培训方法本培训使用结合理论学习和实际操作的方式进行，包括理论讲解、案例分析、实践操作和问题讨论等。
五. 培训时间安排本培训预计为期两天，具体安排如下：•第一天上午：WLAN 基础知识和生产测试流程与要求•第一天下午：WLAN 生产测试设备和工具介绍•第二天上午：WLAN 生产测试案例分析和实践操作•第二天下午：问题解决和总结六. 培训评估方法培训结束后，将进行培训效果的评估。
Wi-Fi硬件参数及测试

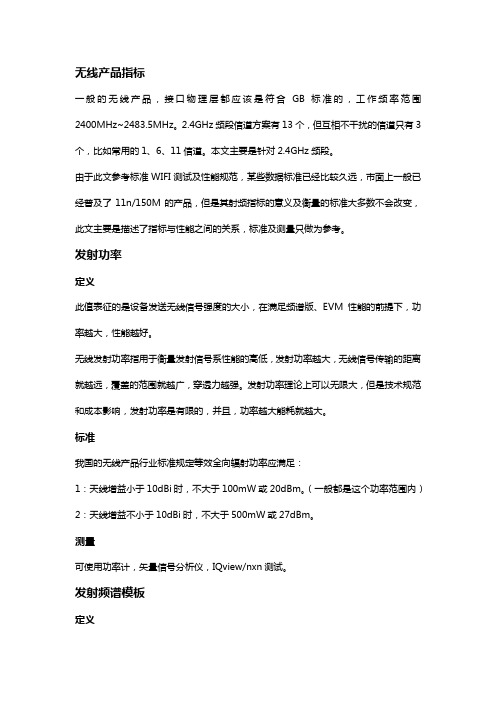

无线产品指标一般的无线产品，接口物理层都应该是符合GB标准的，工作频率范围2400MHz~2483.5MHz。
2.4GHz频段信道方案有13个，但互相不干扰的信道只有3个，比如常用的1、6、11信道。
本文主要是针对2.4GHz频段。
由于此文参考标准WIFI测试及性能规范，某些数据标准已经比较久远，市面上一般已经普及了11n/150M的产品，但是其射频指标的意义及衡量的标准大多数不会改变，此文主要是描述了指标与性能之间的关系，标准及测量只做为参考。
发射功率定义此值表征的是设备发送无线信号强度的大小，在满足频谱版、EVM性能的前提下，功率越大，性能越好。
无线发射功率指用于衡量发射信号系性能的高低，发射功率越大，无线信号传输的距离就越远，覆盖的范围就越广，穿透力越强。
发射功率理论上可以无限大，但是技术规范和成本影响，发射功率是有限的，并且，功率越大能耗就越大。
标准我国的无线产品行业标准规定等效全向辐射功率应满足：1：天线增益小于10dBi时，不大于100mW或20dBm。
（一般都是这个功率范围内）2：天线增益不小于10dBi时，不大于500mW或27dBm。
测量可使用功率计，矢量信号分析仪，IQview/nxn测试。
发射频谱模板定义无线频谱模板可以衡量发送信号的质量和对相邻信道的干扰抑制能力，测试出来的频谱模板越小，离给定的模板越远，其性能越好。
这个一般是测试时用上，在一般的产品手册上不会呈现此项指标，我们的产品手册上也没有。
标准根据标准的频谱模板观察。
11b/g/a发射功率频谱模板要求b模a/g模20M n模测量将待测设备处于发射状态，用矢量信号分析仪观察其波形。
在给定模板线以下为及格。
发射功率动态范围定义在限定误码率的情况下，发射的最大功率和最小功率的比值。
在动态范围之内，能保持稳定输出。
标准室内放装型(100mW，b/g/n)接收灵敏度定义在保证通信质量（限定误码率）的情况下，接收机所需的最小平均接收功率。
WiFi日常测试培训
x x x x x x x x x x x
x x x x x x x x x x x x x x
聚焦客户 专业专注 快人一步
广东无线中心
802.11b/g工作频段划分图
2.417
2.427
2.437
2.447
2.457
2.467
5 4 3 2 1
2.412 2.422 2.432
10 9 8 7 6
非重叠信道
调制技术 物理发送速率 无线覆盖范围 理论上的最大UDP吞吐量 (1500 byte) 理论上的TCP/IP吞吐量 (1500 byte) 兼容性
3
FHSS/DSSS 1, 2 N/A 1.7 Mbps 1.6 Mbps N/A
3
CCK/ DSSS 1,2,5.5, 11 100M 7.1 Mbps 5.9 Mbps 与11g产品可互通
ቤተ መጻሕፍቲ ባይዱ
聚焦客户 专业专注 快人一步
广东无线中心
802.11协议的发展进程
802.11 标准发布时间 合法频宽 频率范围 July 1997 83.5MHz 2.400-2.483GHz 802.11b Sept 1999 83.5MHz 2.400-2.483GHz 802.11a Sept 1999 325MHz 5.150-5.350GHz 5.725-5.850GHz 802.11g June 2003 83.5MHz 2.400-2.483GHz
• 建筑结构
• 电磁干扰
在一般办公室大楼内，覆盖距离为15m～30m
聚焦客户 专业专注 快人一步
广东无线中心
蜂窝式无线覆盖
任意相邻区域使用无频率 交叉的频道，如：1、6、11 频道 ； 适当调整发射功率，避免 跨区域同频干扰； 蜂窝式无线覆盖实现无交 叉频率重复使用。
硬件测试中的射频与无线电测试方法
硬件测试中的射频与无线电测试方法射频（Radio Frequency，简称RF）与无线电是现代通信技术中至关重要的一部分。
在硬件测试过程中，射频与无线电测试方法的正确应用能够有效地帮助我们判断设备的性能是否符合要求、检测潜在的问题，并确保信号的稳定性和可靠性。
本文将重点介绍硬件测试中的射频与无线电测试方法。
一、射频测试方法射频测试方法可以有效地评估无线信号的质量、功率以及频率范围等关键指标。
常用的射频测试方法包括以下几种：1. 信号发生器信号发生器可以产生各种频率、幅度和调制方式的信号，用于模拟不同的射频信号环境。
通过将信号发生器与待测设备相连，我们可以观察和分析设备在不同信号环境下的表现。
2. 频谱分析仪频谱分析仪可以将射频信号按照频率分解，并显示其频谱图形。
在射频测试中，通过频谱分析仪可以了解信号的频率分布情况、功率峰值以及杂散等信息。
3. 端口驻波比测试端口驻波比测试可以测量设备输出端口的匹配程度，即信号传输时是否发生波反射。
通过端口驻波比测试，我们能够评估信号传输的质量，并找出可能导致信号波反射的原因。
4. 信号质量分析信号质量分析可以通过评估信号的误码率、误码二级、调制误差、信噪比等指标，来判断信号的质量好坏。
这些指标能够帮助我们了解信号传输的可靠性和稳定性。
二、无线电测试方法无线电测试方法是指在无线通信领域中对设备进行测试和评估的方法。
下面介绍几种常用的无线电测试方法：1. 灵敏度测试灵敏度测试是指通过逐渐减小输入信号的强度，来确定设备能够接受的最小信号强度。
通过灵敏度测试，可以评估设备在低信号强度环境下的性能。
2. 发射功率测试发射功率测试是指测量设备输出的无线电信号的功率。
合理控制设备的发射功率是确保无线信号稳定传输的重要环节。
3. 抗干扰性测试抗干扰性测试是指测试设备在有干扰信号存在时，仍能保持正常工作的能力。
通过抗干扰性测试，可以评估设备在干扰环境中的抗干扰能力。
4. 信道容量测试信道容量测试是指评估设备能够支持的最大数据传输速率。
无线设备硬件操作维护知识培训
定期检查电源线是否破损
保持设备清洁干燥
定期更换损坏的部件
避免将设备放在高温或潮湿 的环境中
无线设备硬件的定期维护流程
定期检查：制定维 护计划，定期对无 线设备硬件进行检 查
清理灰尘：保持设 备表面清洁，避免 灰尘影响散热和运 行
检查连接：检查无 线设备与网络连接 是否正常，排除网 络故障
软件更新：及时升 级无线设备硬件驱 动程序和软件，确 保设备正常运行
无线交换机接口：用于连接有线网络和无线 网络，通常采用RJ-45接口或SMA接口。
添加 标题
无线网卡驱动程序：用于控制无线网卡的硬 件操作，通常采用系统自带的驱动程序或第 三方驱动程序。
添加 标题
无线路由器固件：用于更新无线路由器硬件 的软件，通常采用官方提供的固件或第三方 固件。
无线设备硬件操作方法
稳定运行。
加强设备巡检： 定期对设备进 行检查，及时 发现并处理异 常情况，防止 设备损坏和生 产事故的发生。
THANK YOU
汇报人：
无线设备硬件的基本操作流程
设备开启：按照 操作指南，打开 设备电源
连接网络：设备 连接至公司内部 网络，确保可以 正常通讯
登录设备：使用 预设的用户名和 密码，登录至设 备的操作系统
检查状态：检查设 备的各项功能是否 正常，如信号强度、 电池电量等
无线设备硬件的常用操作命令
查看设备信息：通过命令行界面输入 特定命令，查看设备的硬件信息、网 络连接状态等。
故障诊断：首先需 要了解故障的具体 表现，通过观察、 测试等方式确定故 障部位
硬件更换：如果故 障部位是硬件问题， 需要更换相应的硬 件设备
软件修复：如果是 软件问题，可以通 过重新安装或更新 软件来解决
保持设备清洁干燥
定期更换损坏的部件
避免将设备放在高温或潮湿 的环境中
无线设备硬件的定期维护流程
定期检查：制定维 护计划，定期对无 线设备硬件进行检 查
清理灰尘：保持设 备表面清洁，避免 灰尘影响散热和运 行
检查连接：检查无 线设备与网络连接 是否正常，排除网 络故障
软件更新：及时升 级无线设备硬件驱 动程序和软件，确 保设备正常运行
无线交换机接口：用于连接有线网络和无线 网络，通常采用RJ-45接口或SMA接口。
添加 标题
无线网卡驱动程序：用于控制无线网卡的硬 件操作，通常采用系统自带的驱动程序或第 三方驱动程序。
添加 标题
无线路由器固件：用于更新无线路由器硬件 的软件，通常采用官方提供的固件或第三方 固件。
无线设备硬件操作方法
稳定运行。
加强设备巡检： 定期对设备进 行检查，及时 发现并处理异 常情况，防止 设备损坏和生 产事故的发生。
THANK YOU
汇报人：
无线设备硬件的基本操作流程
设备开启：按照 操作指南，打开 设备电源
连接网络：设备 连接至公司内部 网络，确保可以 正常通讯
登录设备：使用 预设的用户名和 密码，登录至设 备的操作系统
检查状态：检查设 备的各项功能是否 正常，如信号强度、 电池电量等
无线设备硬件的常用操作命令
查看设备信息：通过命令行界面输入 特定命令，查看设备的硬件信息、网 络连接状态等。
故障诊断：首先需 要了解故障的具体 表现，通过观察、 测试等方式确定故 障部位
硬件更换：如果故 障部位是硬件问题， 需要更换相应的硬 件设备
软件修复：如果是 软件问题，可以通 过重新安装或更新 软件来解决
WLAN设备网管现网测试规范理论培训
宏观测试
• 性能项宏观检查 – 通过报表统筹分析OMC和设备的各项性能指标是否存在异常
• 告警项宏观检查 – 告警准确性检查 • 随即抽查OMC活动告警，现场核实告警是否准确，是否误告 – 告警压力测试 • 通过断开AC与AP的物理连接，制造批量AP上下线告警
• 配置项宏观检查 – 检查OMC上AC、AP相关配置信息是否与设备出厂默认配置要求一致
• 性能指标测试要求 – 记录所有操作内容和时间，至少每2个小时导出并保留5分钟报表(AP、AC 性能报表、终端信息表、用户信息表）。
• 测试时间同步要求 – OMC网管系统的时间与北京时间保持一致
• 测试结果合理性要求 – 报表各项统计指标取值是否合理 所有项目测试过程中，必须将数据填写在《WLAN设备网管测试报告模板 V1.0》，并保留测试时间段的5分钟报表，项目测试完毕后评估测试结果
– 步骤5中可以查询终端MAC地址，并且查询值应与终端实际的MAC地址相符。 “终端连接时长”性能曲线的值应与采集周期时长相等。可以查询到已 连接到AP的终端的“终端的MAC地址”、“终端分配的IP地址”等信息， 并且与实际情况相符。
观察报表的统计指标取值是否合理，需要关注以下情况： – 出现超大值 – 出现负值 – 统计值缺失 – 统计值非零情况下，取值长时间不发生变化，例如：AC或AP的 CPU、内存利用率在任何时刻都保持某个数值不变，或有业务时 数据流量不变等情况 – 统计值超出了指标取值范围，例如：CPU利用率超过100%
WLAN现网测试规范理论培训
网络优化中心
规范内容
• 测试对象 • 测试要求 • 宏观测试 • 单项测试
测试对象
• 适用于各类WLAN设备的网管接口的现网测试 • WLAN-OMC网管系统 • WLAN网管报表系统
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线产品硬件与测试培训无线产品事业部1 / 21一、802.11X规X及相关规X内容2 / 21二、主要无线性能指标Transmit Spectrum Mask发送信号频谱模版11b/g/a、20M带宽11n、40M带宽11n发射功率频谱模板应分别符合以下要求：使待测产品处于发射状态，用矢量信号分析仪或IQview/nXn观察其波形，其频谱模版在下图所示蓝色粗实线以下为合格，在发送功率满足要求的前提下，频谱模版越小且越远离蓝色粗实线，其性能越好。
无线频谱模版可以测量发送信号的质量和对相邻信道的干扰抑制能力。
b模g/a模20M n模40M n模3 / 21Transmitter Power发送功率11b/g/a、20M带宽11n、40M带宽11n发射功率无统一标准，需根据实际情况灵活应用，通常普通功率的产品发送功率应控制在以下X围：11b发射功率应满足 18.0+/-1.5dBm；11g/a发射功率应满足 15.0+/-1.5dBm；20M带宽11n功率应满足 14.0+/-1.5dBm；40M带宽11n功率应满足 14.0+/-1.5dBm。
发送功率表征的是待测AP发送无线信号强度的大小，在满足频谱模版、EVM性能的前提下，功率越大，其性能越好，在实际应用中表现为无线覆盖X围越大。
测量发送功率可以使用功率计、矢量信号分析仪或IQview/nXn。
EVMEVM是error vector magnitude的缩写，他表征的是一个‘矢量误差幅度’的概念，如右图所示。
在AP的无线指标中，EVM是发送状态时一个非常重要的指标，它是表征信号发送质量的好坏的一个指标。
EVM越小，信号的发送质量越好，其矢量误差幅度越小；EVM越大，其发送信号质量越差，其矢量误差幅度越大。
在AP处于发送状态时，EVM与发送功率相关联：发送功率越大，矢量误差被放大的越多，体现在测试结果上，就是EVM越大即发送信号质量越差。
所以在实际应用中，我们要在发送功率和EVM间取一个折中，这就是在g模和n模时，发送信号功率不能太大的原因。
EVM应满足下表要求：b/g模满足产品规格数据速率（Mbits/s） 1 2 5.5 11 6 9 12 18 24 36 48 54 EVM（dB）-10 -10 -10 -10 -5 -8 -10 -13 -16 -19 -22 -25n 模满足产品规格Modulation BPSK QPSK QPSK 16-QAM 16-QAM 64-QAM 64-QAM 64-QAM 以用调制类型和码速来区分不同的数据速率。
Code Rate 1/2 1/2 3/4 1/2 3/4 2/3 3/4 5/6Relative-5 -10 -13 -16 -19 -22 -25 -28Constellation Error(dB)4 / 215 / 21Lo Leakage 本征泄露802.11系统采用零中频方案，将带有调制信息的I/Q 信号直接上变频到2.4GHz 或5GHz ，如果供电直流 分量泄露到I/Q 信号中，就会产生本征泄露，本征泄露可以用矢量信号分析仪或IQview/nXn 来测量， 测量的标准本征泄露的功率小于2dB 。
右图是用IQview 来测量的无线产品的本征泄露的结果，图中，红色的”+”代表的功率值为2dB ，载波 泄露的功率约为-35dB ，远远小于2dB ，可以判定测试结果满足要求。
Frequency Error 频率误差频率误差表征射频信号偏离该信号所处信道中心频率的大小，通常以IQview/nXn 来测量，单位为ppm 。
测试频率误差要求：＜±25ppm （802.11b ）；＜±20ppm （802.11g/a/n ），频偏越小越好，在实际的硬件电路设计中，晶振性能的一致性影响WIFI 产品频率误差的一致性，在晶振的选型上，要将性能与成本做折中考虑。
Spectral Flatness 频谱平坦度平坦度表征待测信号在其所处信道内，功率平坦的程度， 通常用IQview/nXn 来测量，规X 要求与实际测试结果如 右图所示。
我们要求平坦度测试曲线必须要在右图所示的两条红线的 X 围之内，频谱平坦度的平坦与否影响无线信号的连接性 能。
Power On/Off Ramp TX 上升/下降时间TX 上升/下降时间规X要求需小于2us，测试用IQview/nXn。
Receiver Sensitivity接收灵敏度接收灵敏度是表征AP接收性能的一个参数，接收灵敏度越好，其接收到的有用信号就越多。
接收灵敏度越好，其无线覆盖X围越大。
接收灵敏度可以用IQview/nXn来测量，在测量接收灵敏度时，要使待测设备处于接收状态，用IQview/nXn的信号发生器发送特定的包文件，在IQview/nXn操作软件上更改信号衰减值，直到PER（%）（误包率）满足规X 规定的要求，此时接收灵敏度为IQview/nXn上的信号衰减值与IQview/nXn和待测件之间的cable、衰减器、DC Block等总的衰减值之和。
接收灵敏度应满足如下要求：11b/g/a 接收灵敏度rate（Mbits/s） 1 2 5.5 11 6 9 12 18 24 36 48 54Sensitivity(dBm）-82 -80 -78 -76 -82 -81 -79 -77 -74 -70 -66 -656 / 217 / 21Receiver Maximum Input Level 接收最大输入信号电平接收最大输入信号电平是表征WIFI 产品接收性能的另外一个参数，在接收灵敏度一定的情况下，接收最大电平越高表示WIFI 产品的动态X 围越大，最大输入信号电平可以用IQview/nXn 来测量，在测量最大输入信号电平时，要使待测设备处于接收状态，用IQview/nXn 的信号发生器发送特定的包文件，在IQview/nXn 操作软件上更改信号衰减值，直到PER （%）（误包率）满足规X 规定的要求，此时最大输入信号电平为IQview/nXn 上的信号衰减值与IQview/nXn 和待测件之间的cable 、衰减器、DC Block 等总的衰减值之和。
最大输入信号电平应满足如下要求：最大输入信号电平以上为WIFI产品主要的无线性能，除了以上这些指标外，我们还应该关注谐波、杂散和流量、覆盖X围。
谐波与杂散关注的是WIFI产品是否会对其他频段的无线产品造成干扰及干扰的程度，对于FCC、无委等都有各自具体的要求，根据特定的要求将谐波与杂散控制在其要求X围之内；流量和覆盖X围关注的是终端用户实际使用的性能体现，大家对此性能已经非常了解，此处不再赘述。
8 / 219 / 21三、 无线性能指标研发测试测试项目Transmit Spectrum Mask 发送功率频谱模板测试预置条件 仪器设备：衰减器一个，IQview/nXn （矢量信号分析仪）一台和屏蔽箱一台，测试puter 以及测试电缆。
测试步骤1. 按图组网，仪器、设备开机预热30分钟以上，配置DUT 以最大发射功率等级由Port1天线口连续发射。
2. 在DUT 连续发射情况下，配置DUT 分别设为b 模、g 模、a 模、20M 带宽n 模、40M 带宽n 模，等DUT 稳定后，用仪器测试DUT 的发射功率频谱模板并记入表格。
3.配置DUT 分别工作于Port2、Port3，重复步骤2测量DUT 的发射频谱模板，并记入表格。
测试规X11b/g 、20M 带宽11n 、40M 带宽11n 发射功率频谱模板应分别符合以下要求：测试说明1. 必做项目测试项目Transmitter Power 发射功率测试预置条件仪器设备：衰减器一个，IQview/nXn（功率计）一台和屏蔽箱一台，测试puter以及测试电缆。
测试步骤 1.按图组网，仪器、设备开机预热30分钟以上，配置DUT以最大发射功率等级由Port1天线口连续发射。
2.在DUT连续发射情况下，配置DUT分别设为b模、g模、a模、20M带宽n模、40M带宽n模，等DUT稳定后，用仪器测试DUT的发射功率并记入表格。
3.配置DUT分别工作于Port2、Port3，重复步骤2测量DUT的发射功率，并记入表格。
测试规X 根据具体芯片方案或客户要求测试说明 1.测试功率为天线口的发射功率2.在满足仪器输入电平X围以及信噪比的要求下，尽量使用20dB衰减器以提高测试精度(与测试其他指标一样)3.测试时射频电缆与DUT天线接口、仪器接口等良好接触，并且不能出现射频电缆大角度弯曲(与测试其他指标一样)4.此项目为必做项目10 / 2111 / 21测试项目 Spectral Flatness 发射功率平坦度测试预置条件仪器设备：衰减器一个，IQview/nXn （矢量信号分析仪）一台和屏蔽箱一台，测试puter 以及测试电缆。
测试步骤1. 按图组网，仪器、设备开机预热30分钟以上，配置DUT 以最大发射功率等级由Port1天线口连续发射。
2. 在DUT 连续发射情况下，配置DUT 分别设为 g 模、a 模、20M 带宽n 模、40M 带宽n 模，等DUT 稳定后，用仪器读取DUT 的发射功率平坦度。
3. 配置DUT 分别工作于Port2、Port3，重复步骤2测量DUT 的发射功率平坦度。
测试规X802.11g 、 20M 带宽11n 、40M 带宽11n 功率平坦度应满足在 +2dB/-4dB 间测试说明此项目为必做项目EVM测试预置条件仪器设备：仪器设备：衰减器一个，IQview/nXn（矢量信号分析仪）一台和屏蔽箱一台，测试puter以及测试电缆。
测试步骤 1. 按图组网，仪器、设备开机预热30分钟以上，配置DUT以最大发射功率等级由Port1天线口连续发射。
2. 在DUT连续发射情况下，配置DUT分别设为b模、g模、a模、20M带宽n模、40M带宽n模，等DUT稳定后，用仪器读取DUT的EVM。
3. 配置DUT分别工作于Port2、Port3，重复步骤2测量DUT的EVM。
测试规X b/g满足产品规格数据速率（Mbits/s）1 2 5.5 11 6 9 12 18 24 36 48 54EVM（dB）-10 -10 -10 -10 -5 -8 -10 -13 -16 -19 -22 -25 n 满足产品规格Modulation BPSK QPSK QPSK 16-QAM 16-QAM 64-QAM 64-QAM 64-QAMCode Rate 1/2 1/2 3/4 1/2 3/4 2/3 3/4 5/6RelativeConstellationError (dB)-5 -10 -13 -16 -19 -22 -25 -28测试说明此项目为必做项目12 / 21测试项目Frequency Error频率误差测试预置条件仪器设备：衰减器一个，IQview/nXn（矢量信号分析仪）一台和屏蔽箱一台，测试puter以及测试电缆。
