虚拟路由器冗余协议(VRRP )5.1 VRRP 协议原理VRRP 协议(Virtual Router Redundancy Protocol,虚拟路由器冗余协议)与 HSRP 类似,能够提高网络的稳定性和可靠性,其由 IETF 标准RFC2338定义。
由于VRRP 与HSRP 原理类似,只是术 语和功能上有细微的差别,所以本节简要介绍VRRP 的原理。
1、VRRP 的工作原理如图5.1所示,VRR 协议将LAN 网段上的两台或者多台路由器可以作为一台“虚拟”路由器使用, 通过同一个虚拟IP 地址和虚拟MA (地址而对外提供服务。
如果其中一台出现故障,另一台就能接替它, 继续完成路由功能。
图5.1 VRRP 创建了一个有自己 MAC 地址和IP 地址的虚拟路由器VRR 协议组中包括一台主路由器、备份路由器和一台虚拟路由器组成。
VRR 协议中活跃路由器称为主路由器,其转发发送到虚拟路由器的数据包。
而其他 VRR 组中非主路由器的路由器都处于备份状态。
虚拟路由器是向最终用户代表一台可以连续工作的路由器。
VRR 与HSR 相同根据优先级大小选择主路由器,同一个VRR 组中优先级最大的路由器成为主路由器,状态为Master 。
组中其他路由器都处于备份状态,并检测主路由器的状态。
主路由器每隔一 段时间会发送一个 VRRP1告,通告其工作正常。
如果 VRR 组中的备份路由器长时间没有收到主路由 器的通告,就将自己改为 Master 状态。
VRR 组内可能有多台备份路由器同时认为自己是主路由器, 这时每台主路由器都会比较收到的VRRP !告中的优先级与本地的优先级的大小。
如果本地优先级小于VRR 通告的优先级,则自身路由器状态为备份状态,否则为 Master 状态不变。
最终一个 VRR 组中优先级最大的路由器成为新的主路由器。
2、 虚拟MA 地址VRRPS 中虚拟路由器的 MA (地址格式为0000.5e00.01xx ,其中xx 为VRR 组号。

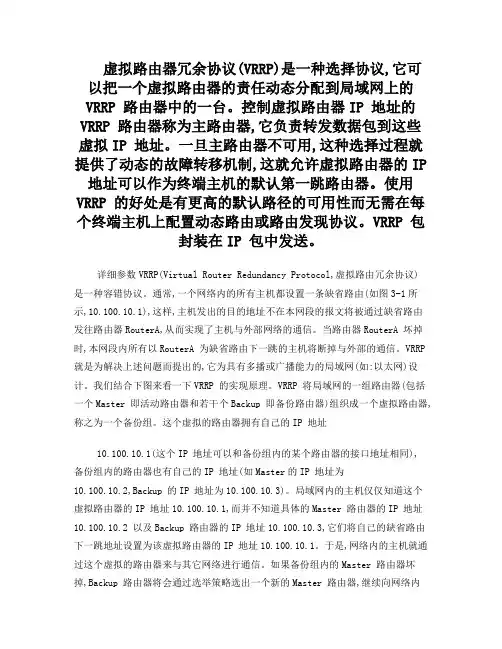

虚拟路由器冗余协议(VRRP)是一种选择协议,它可以把一个虚拟路由器的责任动态分配到局域网上的VRRP 路由器中的一台。
控制虚拟路由器IP 地址的VRRP 路由器称为主路由器,它负责转发数据包到这些虚拟IP 地址。
一旦主路由器不可用,这种选择过程就提供了动态的故障转移机制,这就允许虚拟路由器的IP 地址可以作为终端主机的默认第一跳路由器。
使用VRRP 的好处是有更高的默认路径的可用性而无需在每个终端主机上配置动态路由或路由发现协议。
VRRP 包封装在IP 包中发送。
详细参数VRRP(Virtual Router Redundancy Protocol,虚拟路由冗余协议)是一种容错协议。
通常,一个网络内的所有主机都设置一条缺省路由(如图3-1所示,10.100.10.1),这样,主机发出的目的地址不在本网段的报文将被通过缺省路由发往路由器RouterA,从而实现了主机与外部网络的通信。
当路由器RouterA 坏掉时,本网段内所有以RouterA 为缺省路由下一跳的主机将断掉与外部的通信。
VRRP 就是为解决上述问题而提出的,它为具有多播或广播能力的局域网(如:以太网)设计。
我们结合下图来看一下VRRP 的实现原理。
VRRP 将局域网的一组路由器(包括一个Master 即活动路由器和若干个Backup 即备份路由器)组织成一个虚拟路由器,称之为一个备份组。
这个虚拟的路由器拥有自己的IP 地址10.100.10.1(这个IP 地址可以和备份组内的某个路由器的接口地址相同),备份组内的路由器也有自己的IP 地址(如Master的IP 地址为10.100.10.2,Backup 的IP 地址为10.100.10.3)。
局域网内的主机仅仅知道这个虚拟路由器的IP 地址10.100.10.1,而并不知道具体的Master 路由器的IP 地址10.100.10.2 以及Backup 路由器的IP 地址10.100.10.3,它们将自己的缺省路由下一跳地址设置为该虚拟路由器的IP 地址10.100.10.1。

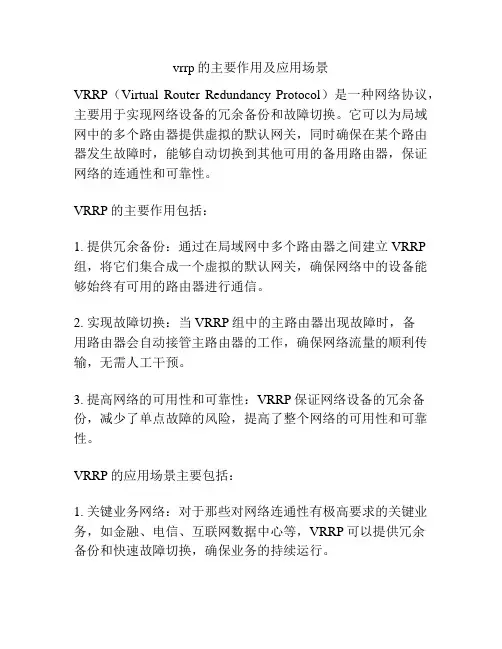

vrrp的主要作用及应用场景
VRRP(Virtual Router Redundancy Protocol)是一种网络协议,主要用于实现网络设备的冗余备份和故障切换。
它可以为局域网中的多个路由器提供虚拟的默认网关,同时确保在某个路由器发生故障时,能够自动切换到其他可用的备用路由器,保证网络的连通性和可靠性。
VRRP的主要作用包括:
1. 提供冗余备份:通过在局域网中多个路由器之间建立VRRP 组,将它们集合成一个虚拟的默认网关,确保网络中的设备能够始终有可用的路由器进行通信。
2. 实现故障切换:当VRRP组中的主路由器出现故障时,备
用路由器会自动接管主路由器的工作,确保网络流量的顺利传输,无需人工干预。
3. 提高网络的可用性和可靠性:VRRP保证网络设备的冗余备份,减少了单点故障的风险,提高了整个网络的可用性和可靠性。
VRRP的应用场景主要包括:
1. 关键业务网络:对于那些对网络连通性有极高要求的关键业务,如金融、电信、互联网数据中心等,VRRP可以提供冗余
备份和快速故障切换,确保业务的持续运行。
2. 分布式企业网络:在分布式企业网络中,VRRP可以实现多个分支机构之间的冗余备份和自动切换,确保分支机构与总部之间的通信畅通。
3. 宽带接入网络:在宽带接入网络中,VRRP可以提供冗余备份和快速故障切换,确保用户的网络连接不中断。
总之,VRRP可以在许多需要冗余备份和故障切换的网络环境中发挥作用,提高网络的可靠性和连通性。

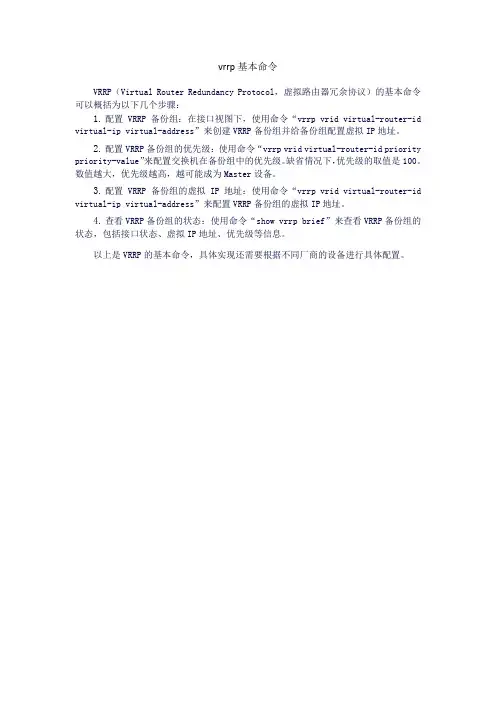

vrrp基本命令
VRRP(Virtual Router Redundancy Protocol,虚拟路由器冗余协议)的基本命令可以概括为以下几个步骤:
1.配置VRRP备份组:在接口视图下,使用命令“vrrp vrid virtual-router-id virtual-ip virtual-address”来创建VRRP备份组并给备份组配置虚拟IP地址。
2.配置VRRP备份组的优先级:使用命令“vrrp vrid virtual-router-id priority priority-value”来配置交换机在备份组中的优先级。
缺省情况下,优先级的取值是100。
数值越大,优先级越高,越可能成为Master设备。
3.配置VRRP备份组的虚拟IP地址:使用命令“vrrp vrid virtual-router-id virtual-ip virtual-address”来配置VRRP备份组的虚拟IP地址。
4.查看VRRP备份组的状态:使用命令“show vrrp brief”来查看VRRP备份组的状态,包括接口状态、虚拟IP地址、优先级等信息。
以上是VRRP的基本命令,具体实现还需要根据不同厂商的设备进行具体配置。
VRRP协议详解VRRP(Virtual Router Redundancy Protocol)是一种网络协议,旨在提供网络设备冗余,确保网络的高可用性和容错性。
本文将详细解释VRRP协议的工作原理、协议格式以及常见应用场景。
一、VRRP协议工作原理VRRP协议通过创建一个虚拟路由器,将多个物理路由器组合成一个逻辑上的单一路由器,从而提供冗余和故障转移的功能。
虚拟路由器由一个虚拟IP地址和一个虚拟MAC地址标识。
在VRRP中,一个物理路由器被选举为虚拟路由器的主节点(Master),其他物理路由器则成为备用节点(Backup)。
主节点负责接收和转发网络流量,备用节点则处于待命状态。
如果主节点发生故障,备用节点将接管主节点的工作,确保网络的连通性。
VRRP协议使用了一种称为VRRP Advertisement的消息来实现主备节点之间的通信。
主节点周期性地发送VRRP Advertisement消息,以通知备用节点自己的存在和状态。
备用节点通过检测主节点的VRRP Advertisement消息来判断主节点是否正常工作。
当备用节点判断主节点失效时,它会发起一次选举过程,选举一个新的主节点。
选举过程中,备用节点通过比较优先级(Priority)和MAC地址(MAC Address)来决定新的主节点。
选举完成后,新的主节点将更新虚拟路由器的状态,并开始接收和转发网络流量。
二、VRRP协议格式VRRP协议使用IP协议号112。
VRRP消息被封装在IP数据报中,使用UDP协议进行传输。
VRRP消息的格式如下:1. VRRP Version(1 byte): 指定VRRP协议的版本号,当前版本为2。
2. Type(1 byte): 指定VRRP消息的类型,包括Advertisement、Advertisement Acknowledgment、Advertisement Request等。
3. Virtual Router ID(1 byte): 指定虚拟路由器的ID,用于区分不同的虚拟路由器。

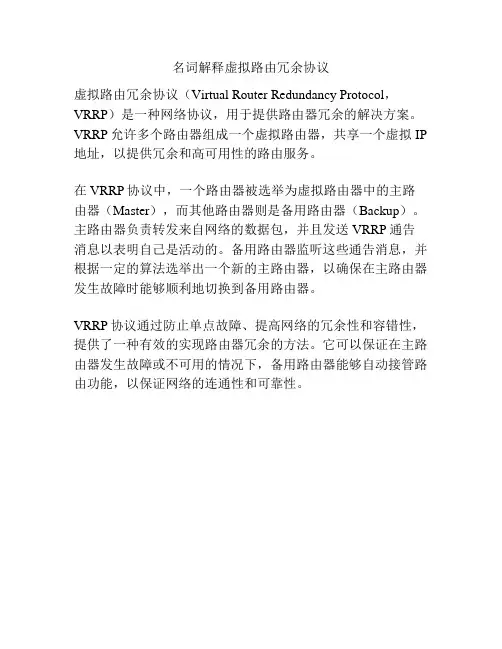

名词解释虚拟路由冗余协议
虚拟路由冗余协议(Virtual Router Redundancy Protocol,VRRP)是一种网络协议,用于提供路由器冗余的解决方案。
VRRP允许多个路由器组成一个虚拟路由器,共享一个虚拟IP 地址,以提供冗余和高可用性的路由服务。
在VRRP协议中,一个路由器被选举为虚拟路由器中的主路由器(Master),而其他路由器则是备用路由器(Backup)。
主路由器负责转发来自网络的数据包,并且发送VRRP通告消息以表明自己是活动的。
备用路由器监听这些通告消息,并根据一定的算法选举出一个新的主路由器,以确保在主路由器发生故障时能够顺利地切换到备用路由器。
VRRP协议通过防止单点故障、提高网络的冗余性和容错性,提供了一种有效的实现路由器冗余的方法。
它可以保证在主路由器发生故障或不可用的情况下,备用路由器能够自动接管路由功能,以保证网络的连通性和可靠性。

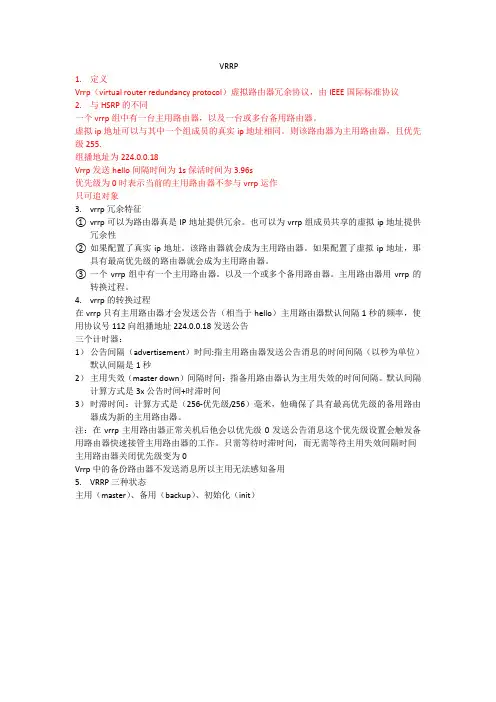

VRRP1.定义Vrrp(virtual router redundancy protocol)虚拟路由器冗余协议,由IEEE国际标准协议2.与HSRP的不同一个vrrp组中有一台主用路由器,以及一台或多台备用路由器。
虚拟ip地址可以与其中一个组成员的真实ip地址相同。
则该路由器为主用路由器,且优先级255.组播地址为224.0.0.18Vrrp发送hello间隔时间为1s保活时间为3.96s优先级为0时表示当前的主用路由器不参与vrrp运作只可追对象3.vrrp冗余特征①vrrp可以为路由器真是IP地址提供冗余。
也可以为vrrp组成员共享的虚拟ip地址提供冗余性②如果配置了真实ip地址。
该路由器就会成为主用路由器。
如果配置了虚拟ip地址,那具有最高优先级的路由器就会成为主用路由器。
③一个vrrp组中有一个主用路由器。
以及一个或多个备用路由器。
主用路由器用vrrp的转换过程。
4.vrrp的转换过程在vrrp只有主用路由器才会发送公告(相当于hello)主用路由器默认间隔1秒的频率,使用协议号112向组播地址224.0.0.18发送公告三个计时器:1)公告间隔(advertisement)时间:指主用路由器发送公告消息的时间间隔(以秒为单位)默认间隔是1秒2)主用失效(master down)间隔时间:指备用路由器认为主用失效的时间间隔。
默认间隔计算方式是3x公告时间+时滞时间3)时滞时间:计算方式是(256-优先级/256)毫米,他确保了具有最高优先级的备用路由器成为新的主用路由器。
注:在vrrp主用路由器正常关机后他会以优先级0发送公告消息这个优先级设置会触发备用路由器快速接管主用路由器的工作。
只需等待时滞时间,而无需等待主用失效间隔时间主用路由器关闭优先级变为0Vrrp中的备份路由器不发送消息所以主用无法感知备用5.VRRP三种状态主用(master)、备用(backup)、初始化(init)。
vrrp认证要求虚拟路由器冗余协议(VRRP)是一种网络协议,它能够在多个物理路由器之间实现故障切换,以保证网络的稳定性和可靠性。
在使用VRRP时,需要进行认证以确认设备是合法的和可信任的。
下面我们将详细介绍VRRP认证的要求。
一、VRRP认证的必要性为了保证网络的稳定性和可靠性,许多企业或组织会选择使用VRRP技术来备份和切换路由器。
然而,如果没有进行适当的认证,恶意用户可能会尝试利用VRRP技术来干扰网络正常运行。
因此,进行VRRP认证是必要的,可以确保只有合法的和可信任的设备才能参与VRRP配置。
二、VRRP认证的要求1. 认证方式VRRP认证可以使用基于密码的认证方式,也可以使用基于数字签名的认证方式。
基于密码的认证方式比较简单,只需要在VRRP配置中指定密码即可。
但是,这种认证方式不够安全,因为密码可能会被轻易破解。
基于数字签名的认证方式更加安全,因为数字签名使用了加密算法来验证设备的合法性。
2. 证书颁发机构为了确保VRRP认证的安全性和可靠性,应该使用受信任的证书颁发机构(CA)来颁发数字证书。
证书颁发机构是一个独立的第三方机构,它可以为设备颁发数字证书,以证明设备的合法性和可信任性。
在VRRP配置中,应该指定受信任的证书颁发机构的根证书。
3. 证书内容数字证书应该包含以下内容:-证书颁发机构的公钥证书;-设备名称或标识符;-设备的公钥;-证书有效期限;-其他相关信息。
在VRRP配置中,应该指定数字证书的内容,包括设备名称或标识符、设备的公钥和证书有效期限等。
同时,应该确保数字证书是由受信任的证书颁发机构颁发的。
4. 密钥管理为了保证VRRP认证的安全性,密钥管理也是非常重要的。
密钥管理涉及到密钥的生成、传输、存储和使用等环节。
在VRRP配置中,应该使用安全的密钥管理方式,例如使用加密算法来保护密钥的安全传输和存储。
同时,应该定期更换密钥,以降低密钥被破解的风险。
5. 认证流程VRRP认证流程如下:-设备A启动后,会向设备B发送VRRP报文,请求加入VRRP备份组;-设备B收到设备A的请求后,会验证设备A的身份是否合法。
vrrp原理VRRP 是 Virtual Router Redundancy Protocol 的缩写,虚拟路由器冗余协议。
它是一种在 LAN 中提供冗余路由器的协议,使用该协议可将多台路由器组成热备份系统,在主路由器失效时,次级路由器可以快速地接管,保证网络的持续稳定运行。
本文将介绍 VRRP 的基本原理和工作流程。
1. 基本原理VRRP 通过多台路由器组成一组虚拟路由器,虚拟路由器具有虚拟 IP 地址和虚拟 MAC 地址,所有的数据包都通过虚拟路由器进行转发。
在组成虚拟路由器的多台路由器中,有一台被选为主路由器,负责处理所有数据包的转发;其他路由器为备份路由器,需要监测主路由器的状态,以便在主路由器失效时迅速接管其工作。
在 VRRP 协议中,虚拟路由器被看做是一台设备,具有一个虚拟 IP 地址和一个虚拟 MAC 地址。
虚拟 IP 地址是用来标识虚拟路由器的,在 LAN 中相当于一台路由器的IP 地址,其他设备发送数据包时需要将其目的 IP 地址设置为虚拟 IP 地址。
虚拟 MAC 地址用于在 LAN 中进行数据包的转发,将其设置为固定的地址,其他设备发送数据包时需要将其目的 MAC 地址设置为该虚拟 MAC 地址。
2. 工作流程VRRP 协议的工作流程可以分为如下 3 个阶段:2.1. 选主过程在 VRRP 组中,所有的路由器首先需要选出一个主路由器,由主路由器负责工作。
选主过程通过比较路由器的优先级来决定,其中优先级最高的路由器成为主路由器。
路由器优先级默认为 100,可以通过配置来修改。
如果优先级相同,则选主过程根据路由器 ID 来决定,路由器 ID 也可以通过配置来指定。
路由器 ID 为 IP 地址的最高位 3 字节。
如果路由器 ID 也相同,则选主过程根据路由器的 MAC 地址来决定,MAC 地址也可以通过配置来指定。
2.2. 主备路由器状态更新在 VRRP 协议中,主路由器是负责数据包转发的路由器,备份路由器需要时刻监测主路由器的状态。
vrrp组播原理
VRRP(Virtual Router Redundancy Protocol,虚拟路由器冗余协议)是一种组播协议,用于提供网络中的冗余路由器功能,以实现高可用性和容错性。
VRRP使用一组路由器中的一个作为虚拟路由器的主节点(Master),其他路由器作为备用节点(Backup)。
主节点负责处理网络流量的转发,备用节点则处于待命状态。
如果主节点发生故障或失去与网络的连接,备用节点中的一个将会自动接管主节点的工作,成为新的主节点。
VRRP的工作原理如下:
1. 虚拟路由器组中的每个路由器都有一个虚拟路由器ID (VRID)。
这个ID是一个整数,用于标识虚拟路由器组。
2. 主节点通过发送VRRP广播消息宣布自己是主节点,并提供自己的虚拟路由器ID和优先级。
3. 备用节点收到主节点的广播消息后,根据主节点的虚拟路由器ID和优先级来判断是否需要接管主节点的工作。
4. 如果备用节点决定接管主节点的工作,它将发送一个VRRP 组播消息,宣布自己是新的主节点,并告知其他路由器更新路由表。
5. 其他备用节点收到新的主节点的组播消息后,将停止发送自己的VRRP广播消息,成为新的备用节点。
通过使用VRRP组播原理,网络中的多个路由器可以共享相同的虚拟路由器地址,提供网络的冗余和容错机制。
当主节点
故障时,备用节点可以立即接管主节点的工作,保证网络的连通性和可用性。
vrrp技术原理VRRP技术原理VRRP(Virtual Router Redundancy Protocol,虚拟路由冗余协议)是一种用于提高网络可靠性和冗余的协议。
它允许多个路由器一起工作,形成一个虚拟路由器,对外提供统一的路由服务。
VRRP 通过共享虚拟路由器的IP地址,实现了路由器的冗余备份,保证了网络的可用性和可靠性。
VRRP的工作原理如下:1. VRRP的核心思想是将多个路由器组成一个虚拟路由器,其中一个路由器作为主路由器(Master),其余的路由器作为备份路由器(Backup)。
2. 主路由器负责处理所有的数据包转发任务,而备份路由器处于待命状态,即将接收的数据包转发给主路由器进行处理。
3. 主路由器和备份路由器通过VRRP消息进行通信,并共享虚拟路由器的IP地址。
主路由器周期性地发送VRRP广告消息,以通知备份路由器自己的存在。
4. 当备份路由器在一定时间内没有收到主路由器的广告消息时,将会启动自己的VRRP过渡计时器。
一旦过渡计时器超时,备份路由器就会发起一次VRRP选举,争夺成为新的主路由器。
5. VRRP选举的原则是路由器的优先级(Priority)值最高的路由器将成为新的主路由器。
当优先级相同时,路由器的IP地址较大的将胜出。
6. 当主路由器恢复正常工作后,它会重新发送VRRP广告消息,通知其他路由器自己已经恢复成为主路由器。
VRRP技术的优点在于它可以提供快速的故障恢复和高可用性。
当主路由器发生故障时,备份路由器会立即接管主路由器的工作,确保网络的连通性。
同时,VRRP技术还支持负载均衡,可以将流量分散到多个路由器上,提高网络的性能和吞吐量。
然而,VRRP也有一些限制和注意事项。
首先,VRRP只能提供本地冗余,即主备路由器必须在同一个子网内。
其次,VRRP对于网络拓扑的变化较为敏感,当网络拓扑发生变化时,需要重新进行VRRP选举,可能会导致网络短暂的不可用性。
此外,VRRP的选举过程依赖于路由器的配置,需要手动设置优先级和IP地址,不够灵活和自动化。
VRRP协议详解VRRP(Virtual Router Redundancy Protocol)是一种用于提供网络设备冗余和高可用性的协议。
它允许多个路由器共享一个虚拟IP地址,以实现冗余和负载均衡。
本文将详细介绍VRRP协议的工作原理、协议格式以及相关配置和应用。
一、VRRP协议工作原理VRRP协议通过将多个路由器组成一个VRRP组,其中一个路由器被选举为主路由器(Master),其他路由器则处于备份状态(Backup)。
主路由器负责处理所有的数据流量,而备份路由器则处于待命状态,以备主路由器故障时接管其功能。
主备切换过程是无感知的,对网络中的终端设备来说是透明的。
VRRP协议使用一种称为“虚拟路由器标识符(Virtual Router Identifier,VRID)”的参数来确定主备关系。
每个VRRP组都有一个唯一的VRID,主备关系是通过VRID的优先级来确定的。
具有最高优先级的路由器将成为主路由器,而其他路由器则成为备份路由器。
当主路由器失效时,备份路由器中的一个将被选举为新的主路由器,接管主路由器的功能。
这个过程称为主备切换(Master/Backup Switchover),它可以通过多种方式实现,如基于优先级、基于权重等。
二、VRRP协议格式VRRP协议使用IP协议号为112。
VRRP数据包被封装在IP数据包中,源IP地址为发送VRRP数据包的路由器的IP地址,目的IP地址为多播地址224.0.0.18。
VRRP数据包的格式如下:1. VRRP协议版本(4位):指示VRRP协议的版本号,当前版本为2。
2. IP协议版本(4位):指示封装在VRRP数据包中的IP数据包的版本号,当前版本为4。
3. 类型(1位):指示VRRP数据包的类型,有Advertisement、Advertisement Acknowledgment、Advertisement Request等。
4. VRID(8位):标识VRRP组的唯一ID,范围为0-255。
VRRP简介以及配置案例⼀、背景局域⽹中的⽤户终端通常采⽤配置⼀个默认⽹关的形式访问外部⽹络,如果此时默认⽹关设备发⽣故障,将中断所有⽤户终端的⽹络访问,这很可能会给⽤户带来不可预计的损失,那么可以通过部署多个⽹关的⽅式来解决单点故障问题。
于是VRRP应运⽽⽣。
⼆、VRRP 概念介绍VRRP全称是虚拟路由器冗余协议(Virtual Ronter Redundancy Protocol),能够在不改变组⽹的情况下,将多台路由器虚拟成⼀个虚拟路由器,通过配置虚拟路由器的IP地址为默认⽹关,实现⽹关的备份。
从⽽保证当主机的下⼀跳设备出现故障时,可以及时将业务切换到其他设备,从⽽保持通讯的连续性和可靠性。
协议版本:VRRPv2(常⽤)和VRRPv3VRRPv2仅适⽤也IPV4⽹络,VRRPv3适⽤于IPV4和IPV3两种⽹络VRRP只有⼀种报⽂Advertisement报⽂;其⽬的地址是224.0.0.18,⽬的MAC地址是01-00-5e-00-00-12,协议号是12. 三、实验操作如上图所⽰1、对SW1进⾏配置[SW1]v b 10 20[SW1]int e0/0/1[SW1-Ethernet0/0/1]p l a[SW1-Ethernet0/0/1]p d v 10[SW1-Ethernet0/0/1]un sh[SW1-Ethernet0/0/1]int g0/0/2[SW1-GigabitEthernet0/0/2]p l t[SW1-GigabitEthernet0/0/2]p t a v 10 20[SW1-GigabitEthernet0/0/2]un sh[SW1-GigabitEthernet0/0/2]int e0/0/2[SW1-Ethernet0/0/2]p l a[SW1-Ethernet0/0/2]p d v 20[SW1-Ethernet0/0/2]un sh[SW1-Ethernet0/0/2]int g0/0/1[SW1-GigabitEthernet0/0/1]p l t[SW1-GigabitEthernet0/0/1]p t a v 10 20[SW1-GigabitEthernet0/0/1]un sh2、配置SW2[SW2]v b 10 20 100[SW2]int g0/0/1[SW2-GigabitEthernet0/0/1]p l t[SW2-GigabitEthernet0/0/1]p t a v 10 20[SW2-GigabitEthernet0/0/1]un sh[SW2-GigabitEthernet0/0/1]int g0/0/2[SW2-GigabitEthernet0/0/2]p l a[SW2-GigabitEthernet0/0/2] p d v 100[SW2-GigabitEthernet0/0/2]un sh[SW2-GigabitEthernet0/0/2]int vlanif 10[SW2-Vlanif10]ip add 192.168.10.10 24[SW2-Vlanif10]un sh[SW2-Vlanif10]int vlanif 20[SW2-Vlanif20]ip address 192.168.20.10 24[SW2-Vlanif20]int vlanif 100[SW2-Vlanif100]ip add 11.0.0.2 30[SW2-Vlanif100]un sh[SW2]ip route-static 0.0.0.0 0.0.0.0 11.0.0.1[SW2]int vlanif 10[SW2-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1###配置虚拟IP地址[SW2-Vlanif10]vrrp vrid 1 priority 120###配置优先级[SW2-Vlanif10]vrrp vrid 1 track interface g0/0/1###配置监听端⼝,当这个地⽅down时,优先级减10 [SW2-Vlanif10]vrrp vrid 1 track interface g0/0/2[SW2-Vlanif10]int vlanif 20[SW2-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1[SW2-Vlanif20]vrrp vrid 2 priority 1153、配置SW3[SW3]v b 10 20 100[SW3]int g0/0/1[SW3-GigabitEthernet0/0/1]p l t[SW3-GigabitEthernet0/0/1]p t a v 10 20[SW3-GigabitEthernet0/0/1]int g0/0/2[SW3-GigabitEthernet0/0/2]p l a[SW3-GigabitEthernet0/0/2]p d v 100[SW3-GigabitEthernet0/0/2]un sh[SW3-GigabitEthernet0/0/2]int vlanif 10[SW3-Vlanif10]ip add 192.168.10.20 24[SW3-Vlanif10]int vlanif 20[SW3-Vlanif20]ip add 192.168.20.20 24[SW3-Vlanif20]int vlanif 100[SW3-Vlanif100]ip add 12.0.0.2 30[SW3-Vlanif100]un sh[SW3]int vlanif 10[SW3-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1[SW3-Vlanif10]vrrp vrid 1 priority 115[SW3-Vlanif10]int vlanif 20[SW3-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1[SW3-Vlanif20]vrrp vrid 2 priority 120[SW3-Vlanif20]vrrp vrid 2 track interface g0/0/1[SW3-Vlanif20]vrrp vrid 2 track interface g0/0/24、配置R1[R1]int g0/0/0[R1-GigabitEthernet0/0/0]ip add 11.0.0.1 30[R1-GigabitEthernet0/0/0]int g0/0/1[R1-GigabitEthernet0/0/1]ip add 12.0.0.1 30[R1-GigabitEthernet0/0/1]int loo 0[R1-LoopBack0]ip add 1.1.1.1 24[R1]ip route-static 192.168.10.0 24 11.0.0.2[R1]ip route-static 192.168.10.0 24 12.0.0.2 preference 70 [R1]ip route-static 192.168.20.0 24 12.0.0.2[R1]ip route-static 192.168.20.0 24 11.0.0.2 preference 705、这样完整的实验配置就完成了,当然最后我们少不了检验了在PC1 ping 1.1.1.1我们断开个g0/0/0的接⼝,看数据是否可以流通继续ping 1.1.1.1。
VRRP协议原理及配置VRRP(Virtual Router Redundancy Protocol)是一种用于在网络中实现冗余路由器的协议。
它允许多个路由器工作在同一个虚拟路由器上,提供高可靠性和冗余性。
当主路由器发生故障时,备用路由器可以接管主路由器的工作,保证网络的连通性。
VRRP协议使用一个虚拟IP地址来代表主路由器,所有主机在网络中将默认网关设置为虚拟IP地址。
协议规定了一个优先级机制,当主路由器的可用性受到影响时,备用路由器会根据优先级来决定是否接管主路由器的工作。
1.虚拟主机(主路由器)和备份主机(备用路由器)通过VRRP选举协议选出一台主机作为虚拟路由器的主节点。
2.选举后,主节点开始发送心跳消息,通知备用节点自己依然存活并且还在维护连接。
备用节点定期确认主节点的存活状态。
3.当主节点发生故障(停止发送心跳消息)或者优先级低于备用节点,备用节点会发现主节点不可用,并将自己切换为主节点。
4.切换完成后,新的主节点会开始发送心跳消息,通知其他备用节点自己已经接管主节点的工作。
5.当故障的主节点恢复正常时,他会加入备用节点,重新参与主节点的选举。
1.配置虚拟IP地址:在主备节点上配置相同的虚拟IP地址,并将虚拟IP地址指定为默认网关。
这样所有的主机都会将数据发送到虚拟IP地址,实现负载均衡和冗余路由。
2.配置VRRP组:在主备节点上配置相同的VRRP组号,用于标识同一组虚拟路由器。
VRRP组号可以在0-255之间选择。
3.配置VRRP虚拟路由器:在主备节点上配置VRRP虚拟路由器,包括虚拟IP地址、VRRP组号、优先级等参数。
优先级越高的节点将成为主节点。
4.启用VRRP:在主备节点上启用VRRP协议,确保主备节点之间可以进行VRRP选举和心跳消息的交互。
5.监控VRRP状态:可以通过监控VRRP虚拟路由器的状态来了解当前的主备节点以及备用节点的状态。
总结起来,VRRP协议通过选举机制和心跳消息实现路由器的冗余和故障切换。
vrrp协议机理协议方信息:1. 协议方一(网络管理员A)姓名:________________ 。
职务:________________ 。
联系电话:________________ 。
邮箱:________________ 。
所属公司:________________ 。
地址:________________。
2. 协议方二(网络管理员B)姓名:________________ 。
职务:________________ 。
联系电话:________________ 。
邮箱:________________ 。
所属公司:________________ 。
地址:________________。
3. 协议方三(网络设备厂商)姓名:________________ 。
职务:________________ 。
联系电话:________________ 。
邮箱:________________ 。
所属公司:________________ 。
地址:________________。
协议背景嘿,大家好!咱们今天要聊一个超级有意思的话题,那就是VRRP协议,也就是“虚拟路由冗余协议”,它能帮助我们提升网络的稳定性和可靠性。
特别是在企业网络中,万一主路由器“挂了”,它能迅速“顶替”上去,确保网络不会瘫痪,这样就能避免因为路由器故障导致的业务中断了。
为了确保网络的高可用性和减少故障发生的时间,协议方们今天就聚在一起,讨论VRRP的运作原理及机理,确保我们的网络在任何时候都能保持畅通无阻。
协议目的本协议的目的是明确VRRP协议的工作原理与实施细节,保证在使用该协议时,网络中的设备能够在故障发生时自动切换,从而确保整个网络的稳定性和可靠性。
换句话说,我们要让路由器之间能“默契配合”,从而避免任何一个路由器单点故障影响整个网络。
VRRP协议基本概念VRRP是什么?嘿,别急,我来简单给大家说清楚。
VRRP其实是一种用于路由器冗余的协议。
虚拟路由器冗余协议(VRRP:Virtual Router Redundancy Protocol)虚拟路由器冗余协议(VRRP)是一种选择协议,它可以把一个虚拟路由器的责任动态分配到局域网上的VRRP 路由器中的一台。
控制虚拟路由器IP 地址的VRRP 路由器称为主路由器,它负责转发数据包到这些虚拟IP 地址。
一旦主路由器不可用,这种选择过程就提供了动态的故障转移机制,这就允许虚拟路由器的IP 地址可以作为终端主机的默认第一跳路由器。
使用VRRP 的好处是有更高的默认路径的可用性而无需在每个终端主机上配置动态路由或路由发现协议。
VRRP 包封装在IP 包中发送。
使用VRRP ,可以通过手动或DHCP 设定一个虚拟IP 地址作为默认路由器。
虚拟IP 地址在路由器间共享,其中一个指定为主路由器而其它的则为备份路由器。
如果主路由器不可用,这个虚拟IP 地址就会映射到一个备份路由器的IP 地址(这个备份路由器就成为了主路由器)。
VRRP 也可用于负载均衡。
VRRP 是IPv4 和IPv6 的一部分。
VRRP(Virtual Router Redundancy Protocol,虚拟路由冗余协议)是一种容错协议。
通常,一个网络内的所有主机都设置一条缺省路由(如图3-1所示,10.100.10.1),这样,主机发出的目的地址不在本网段的报文将被通过缺省路由发往路由器RouterA,从而实现了主机与外部网络的通信。
当路由器RouterA 坏掉时,本网段内所有以RouterA 为缺省路由下一跳的主机将断掉与外部的通信。
VRRP 就是为解决上述问题而提出的,它为具有多播或广播能力的局域网(如:以太网)设计。
我们结合下图来看一下VRRP 的实现原理。
VRRP 将局域网的一组路由器(包括一个Master 即活动路由器和若干个Backup 即备份路由器)组织成一个虚拟路由器,称之为一个备份组。
这个虚拟的路由器拥有自己的IP 地址10.100.10.1(这个IP 地址可以和备份组内的某个路由器的接口地址相同),备份组内的路由器也有自己的IP 地址(如Master的IP 地址为10.100.10.2,Backup 的IP 地址为10.100.10.3)。
局域网内的主机仅仅知道这个虚拟路由器的IP 地址10.100.10.1,而并不知道具体的Master 路由器的IP 地址10.100.10.2 以及Backup 路由器的IP 地址10.100.10.3,它们将自己的缺省路由下一跳地址设置为该虚拟路由器的IP 地址10.100.10.1。
于是,网络内的主机就通过这个虚拟的路由器来与其它网络进行通信。
如果备份组内的Master 路由器坏掉,Backup 路由器将会通过选举策略选出一个新的Master 路由器,继续向网络内的主机提供路由服务。
从而实现网络内的主机不间断地与外部网络进行通信。
关于VRRP 协议的详细信息,可以参考RFC 2338。
好了,在了解什么是VRRP后,我们就根据日常最常见到的VRRP应用来做个举例吧。
三层交换机C和D与二层交换机组成。
在三层中建立VLAN 10 并设置SVI地址和VRRP浮动地址。
并在主交换机C上设置了优先级。
主交换机配置例:interface Vlan-interface 10ip address 192.168.1.252 255.255.255.0vrrp vrid 10virtual-ip 192.168.1.254vrrp vrid 10 priority 120备交换机配置例::interface Vlan-interface 10ip address 192.168.1.253 255.255.255.0vrrp vrid 10 virtual-ip 192.168.1.254vrrp vrid 10 priority 100其中virtual-ip 192.168.1.254就是192.168.1.0(VLAN10)内主机的网关。
三层交换机C配置如下(我这是千M电口和百M混用,你们可以实际情况来定)vlan 10interface Vlan-interface 10ip address 192.168.1.252 255.255.255.0vrrp vrid 30 virtual-ip 192.168.1.254vrrp vrid 30 priority 120interface GigabitEthernet1/0/1desc to_SWITCH-Dduplex fullspeed 1000port link-type trunkundo port trunk permit vlan 1port trunk permit vlan 10#interface GigabitEthernet1/0/2desc to ercheng-switchduplex fullspeed 100port link-type trunkundo port trunk permit vlan 1port trunk permit vlan 10三层交换机D配置如下:vlan 10interface Vlan-interface 10ip address 192.168.1.253 255.255.255.0vrrp vrid 30 virtual-ip 192.168.1.254interface GigabitEthernet1/0/1desc to_SWITCH-Cduplex fullspeed 1000port link-type trunkundo port trunk permit vlan 1port trunk permit vlan 10#interface GigabitEthernet1/0/2desc to ercheng-switchduplex fullspeed 100port link-type trunkundo port trunk permit vlan 1port trunk permit vlan 10两台三层交换机互联接口起TRUNK,并将VLAN 10允许通过。
就行了,其他的三层配置这里不再罗嗦了。
二层配置也比较简单:1、在二层中必须开启STP协议。
2、二层与三层互联接口为TRUNK,并允许VLAN 10能过。
互联接口强制为全双工和100M3、二层其他配置没有特殊的地方。
建立VLAN 10 ,把端口划到VLAN10中就可以接终端了。
二层配置如下:sysname IDC-3026#super password level 3 cipher B3+8V#radius scheme systemserver-type huaweiprimary authentication 127.0.0.1 1645primary accounting 127.0.0.1 1646user-name-format without-domaindomain systemradius-scheme systemaccess-limit disablestate activevlan-assignment-mode integeridle-cut disableself-service-url disablemessenger time disabledomain default enable system#local-server nas-ip 127.0.0.1 key huawei#stp enable#vlan 1#vlan 10#二层交换机的IP,如果不需要对二层交换机做TELETN管理,可以不配。
interface Vlan-interface10ip address 192.168.1.1 255.255.255.0#interface Aux0/0#interface Ethernet0/1port access vlan 10#interface Ethernet0/2port access vlan 10#interface Ethernet0/3port access vlan 10#interface Ethernet0/4port access vlan 10#interface Ethernet0/5port access vlan 10#interface Ethernet0/6port access vlan 10#interface Ethernet0/7 port access vlan 10#interface Ethernet0/8 port access vlan 10#interface Ethernet0/9 port access vlan 10#interface Ethernet0/10 port access vlan 10#interface Ethernet0/11 port access vlan 10#interface Ethernet0/12 port access vlan 10#interface Ethernet0/13 port access vlan 10#interface Ethernet0/14 port access vlan 10#interface Ethernet0/15 port access vlan 10#interface Ethernet0/16 port access vlan 10#interface Ethernet0/17 port access vlan 10#interface Ethernet0/18 port access vlan 10#interface Ethernet0/19 port access vlan 10#interface Ethernet0/20 port access vlan 10#interface Ethernet0/21port access vlan 10#interface Ethernet0/22port access vlan 10#interface Ethernet0/23duplex fullspeed 100port link-type trunkundo port trunk permit vlan 1port trunk permit vlan 10#interface Ethernet0/24duplex fullspeed 100port link-type trunkundo port trunk permit vlan 1port trunk permit vlan 2 to 10#interface GigabitEthernet1/1#interface GigabitEthernet2/1#interface NULL0#二层交换机的网关,如果不需要对二层交换机做TELETN管理,可以不配。
