如何使用热备份路由器协议确保冗余

服务器热备份方案在当今信息化的时代，服务器是企业和组织不可或缺的基础设施。

为了避免服务器硬件故障、自然灾害或人为错误导致业务中断，服务器热备份方案变得至关重要。

服务器热备份方案是在保证业务稳定运行的同时，实现数据可用性和容灾能力。

本文将介绍一种常用的服务器热备份方案，包括备份策略、故障转移和恢复过程。

备份策略为了保证服务器数据的可用性，备份策略是非常重要的。

以下是一些建议的备份策略：1.定期备份：定期备份服务器数据是确保数据可用性的基础。

可以根据业务需求，在夜间或低负载时段执行备份操作。

2.增量备份：除了定期备份外，还可以采用增量备份策略。

增量备份只备份自上次完整备份以来发生更改的数据，大大减少了备份时间和存储空间的需求。

3.多点备份：为了保证数据的安全性，应该将备份数据存储在不同的地点，以防止单点故障。

4.分离备份：将备份数据与实际运行的服务器分离存储，以防止备份数据也受到故障的影响。

故障转移即使有了备份策略，服务器仍然可能面临故障。

为了保证业务的连续性，需要在服务器故障时实现故障转移。

以下是几种常见的故障转移方案：1.冗余：通过在主服务器的基础上部署一个备份服务器，实现冗余。

当主服务器故障时，备份服务器可以快速接管业务。

2.负载均衡：利用负载均衡器将流量分发到多个服务器上，实现高可用性和容错能力。

当某台服务器故障时，负载均衡器会自动将流量转移到其他正常运行的服务器上。

3.虚拟化：利用虚拟化技术，将服务器上的业务运行在虚拟机上。

当主服务器故障时，可以快速启动备用虚拟机，并将业务迁移到备用虚拟机上。

恢复过程当服务器故障恢复后，需要进行一系列操作来使业务正常运行。

以下是常见的恢复过程：1.数据还原：从备份数据中还原服务器的数据。

根据备份策略，选择最近的一份完整备份和增量备份进行还原。

2.系统重启：在数据还原完成后，重启服务器以确保系统配置和应用程序的正确运行。

3.业务验证：进行一系列测试来验证业务功能是否正常，确保服务器恢复后业务能够正常运行。

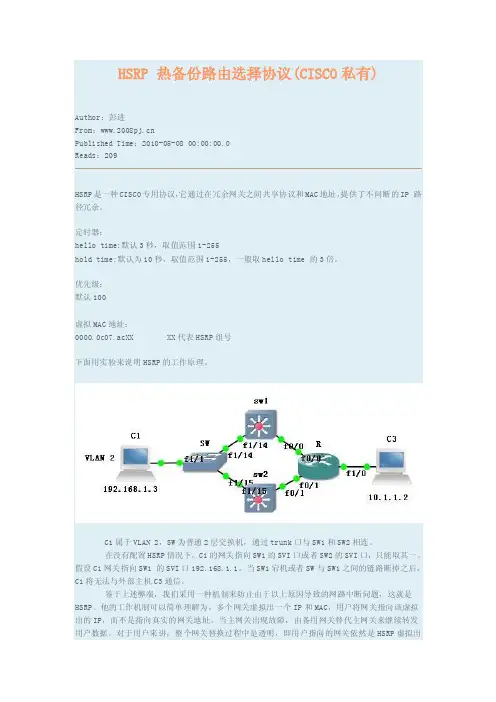

HSRP 热备份路由选择协议(CISCO私有)
Author：彭进
From：
Published Time：2010-05-08 00:00:00.0
Reads：209
HSRP是一种CISCO专用协议，它通过在冗余网关之间共享协议和MAC地址，提供了不间断的IP 路径冗余。

定时器：
hello time:默认3秒，取值范围1-255
hold time:默认为10秒，取值范围1-255，一般取hello time 的3倍。

优先级：
默认100
虚拟MAC地址：
0000.0c07.acXX XX代表HSRP组号
下面用实验来说明HSRP的工作原理。

C1属于VLAN 2，SW为普通2层交换机，通过trunk口与SW1和SW2相连。

在没有配置HSRP情况下，C1的网关指向SW1的SVI口或者SW2的SVI口，只能取其一。

假设C1网关指向SW1 的SVI口192.168.1.1。

当SW1宕机或者SW与SW1之间的链路断掉之后，C1将无法与外部主机C3通信。

鉴于上述弊端，我们采用一种机制来防止由于以上原因导致的网路中断问题，这就是HSRP。

他的工作机制可以简单理解为，多个网关虚拟出一个IP和MAC，用户将网关指向该虚拟出的IP，而不是指向真实的网关地址。

当主网关出现故障，由备用网关替代主网关来继续转发用户数据。

对于用户来讲，整个网关替换过程中是透明，即用户指向的网关依然是HSRP虚拟出
来的IP，这IP地址在网关替换过程中不会变化。

下面给出HSRP在上图中的应用。

SW接入层交换机配置：。

实例解读：⽹络设备热备部署的三种模式在⽹络和数据中⼼的核⼼区域，⽹络和服务器的热备部署已是⾮常普遍的部署模式。

下⾯就⽤三则实例介绍⽹络中，⽹络设备常⽤的热备部署模式。

以便⼤家在以后的⼯作中，能够根据⾃⼰的⽹络实际情况，选择正确的⽹络设备热备部署模式。

图1 ⼆层交换机的热备份部署模式⼀、⼆层交换机的热备份部署模式这种热备份部署模式在⽹络中也是最常见、最简单的部署⽅式，⼀般在⽹络的分布层⽐较常见。

为了实现交换机的冗余性，或者为了保障连接在交换机上的服务器的持续稳定运⾏，通常采⽤这种部署⽅式。

因为服务器的运⾏，⼀般都要保证7X24⼩时的连续运转。

所以，采⽤这种部署模式也⽐较合适。

如图1所⽰，是⼆层交换机的热备份部署拓扑图，共包括两台Cisoc 2960交换机和两台服务器，结构⽐较清晰。

设备间的连接情况如下所⽰：Cisco2960A GigabitEthernet0/1 <-----> Server1 Eth0Cisco2960A GigabitEthernet0/2 <-----> Server2 Eth0Cisco2960B GigabitEthernet0/1 <-----> Server1 Eth1Cisco2960B GigabitEthernet0/2 <-----> Server2 Eth1Cisco2960A GigabitEthernet0/24 <-----> Cisco2960B GigabitEthernet0/24Server1 Eth2 <-----> Server2 Eth2Server1的IP地址为192.168.2.11，⼦⽹掩码为255.255.255.0，Server2的IP地址为192.168.2.12，⼦⽹掩码为255.255.255.0。

两台服务器上的Eth0和Eth1两块⽹卡是绑定在⼀起的，例如Server1的Eth0和Eth1的两块⽹卡与外部进⾏数据通信时，两个⽹卡使⽤的IP地址都是192.168.2.11/24，若⼀块⽹卡故障的话，另⼀块⽹卡会继续保持与外界的通信，并不会影响服务器的正常运⾏。

网络冗余方案第1篇网络冗余方案一、方案背景随着信息化建设的不断深入，网络系统已成为企业、机构运营的重要基础设施。

网络系统的稳定性和可靠性对业务连续性至关重要。

为防范网络故障带来的业务中断风险，提高网络系统的高可用性和稳定性，本方案提出了一套全面、高效的网络冗余策略。

二、方案目标1. 确保网络系统的高可用性，降低单点故障风险；2. 提高网络系统在面临故障时的自愈能力；3. 保障关键业务的稳定运行，减少网络故障对业务的影响；4. 合法合规，遵循我国相关法律法规和标准。

三、方案内容1. 网络架构冗余（1）核心层冗余采用双核心交换机架构，通过虚拟路由冗余协议（VRRP）实现双机热备。

双核心交换机之间采用光纤互连，确保数据传输的高速和稳定性。

（2）汇聚层冗余汇聚层交换机采用双机热备方式，通过堆叠技术实现设备间的冗余。

汇聚层与核心层之间采用多链路捆绑，提高链路带宽和可靠性。

（3）接入层冗余接入层交换机采用双电源供电，确保设备在电源故障时仍能正常运行。

接入层与汇聚层之间采用双链路连接，提高接入层的可靠性。

2. 设备冗余（1）交换机冗余关键设备如核心交换机、汇聚层交换机采用双机热备方式，确保在设备故障时能够快速切换，降低故障影响。

（2）路由器冗余采用双路由器架构，通过路由器之间的热备协议（如HSRP、VRRP等）实现冗余。

在主备路由器之间进行路由信息同步，确保数据传输的连续性。

（3）电源冗余关键设备采用双电源供电，确保在一路电源故障时，另一路电源能够正常供电，保证设备的稳定运行。

3. 链路冗余（1）互联网出口冗余采用多运营商接入，实现互联网出口的冗余。

通过智能DNS解析，将用户请求分配到不同的运营商出口，提高访问速度和可靠性。

（2）内网链路冗余关键业务服务器采用多链路接入，通过链路聚合技术实现内网链路的冗余。

在链路故障时，其他链路能够自动接管，确保业务不受影响。

4. 数据冗余（1）存储冗余采用磁盘阵列存储关键数据，通过RAID技术实现数据冗余。

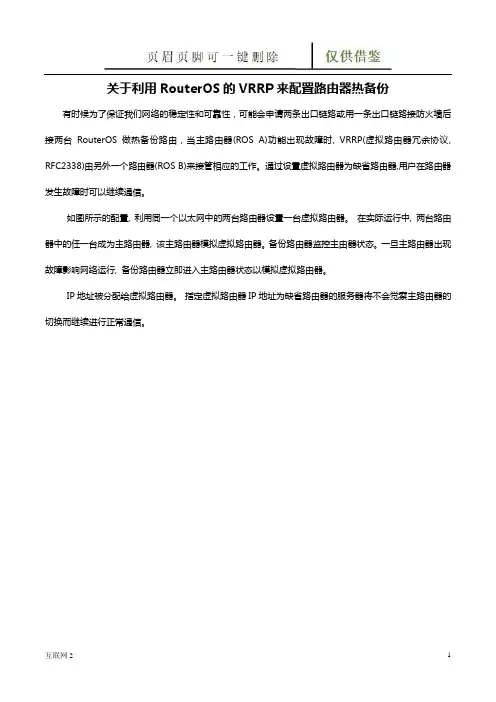

关于利用RouterOS的VRRP来配置路由器热备份有时候为了保证我们网络的稳定性和可靠性，可能会申请两条出口链路或用一条出口链路接防火墙后接两台RouterOS做热备份路由，当主路由器(ROS A)功能出现故障时, VRRP(虚拟路由器冗余协议, RFC2338)由另外一个路由器(ROS B)来接管相应的工作。

通过设置虚拟路由器为缺省路由器,用户在路由器发生故障时可以继续通信。

如图所示的配置, 利用同一个以太网中的两台路由器设置一台虚拟路由器。

在实际运行中, 两台路由器中的任一台成为主路由器, 该主路由器模拟虚拟路由器。

备份路由器监控主由器状态。

一旦主路由器出现故障影响网络运行, 备份路由器立即进入主路由器状态以模拟虚拟路由器。

IP地址被分配给虚拟路由器。

指定虚拟路由器IP地址为缺省路由器的服务器将不会觉察主路由器的切换而继续进行正常通信。

利用RouterOS的VRRP设置如下：下面这个例子展示如何配置图中所示两个路由器之上的VRRP。

路由器一定有初始配置：接口(LAN)配置为有效，主及备份路由器接口(LAN)有适当的IP地址（注意两个路由器接口中的任意一个都应该有一个IP地址），路由表被正确设置（它至少应该有一个默认路由）。

SRC-NAT也应该在之前正确配置。

我们假设接口(LAN)10.10.10.0/24网络连接到局部的所有的VRRP主和备份路由器上。

我们要设置好主VRRP路由器的LAN口IP为10.10.10.1/24及设置好备份VRRP备份路由器的LAN口IP为10.10.10.2/24完成以上设置后,测试主或备份RouterOS的路由器的LAN口网关都可以上网。

下面我们将要配置由VRRP模拟虚拟路由器生成网关为10.10.10.3/24给客户机或三层交换机连接及上网第一，配置Master VRRP路由器（主路由器）首先，我们应该在这个路由器上创建一个VRRP路由，假设这个路由器的优先级是255，因为它应该是首选的路由器注：优先级（整数：0..255;默认：100）－当前节点的优先级（值越大表示优先级越高）255－RFC要求拥有赋值IP地址给主路由器的优先级是255下面的interval（即是时间间隔的意思）（整数：0..255;默认：1）－VRRP每秒更新时间间隔。

路由器冗余技术与配置路由器作为网络中的重要设备，承担着网络数据的传输和路由选择的功能。

然而，在日常的网络运维中，路由器的故障问题时有发生，这无疑会对整个网络的正常运行产生重大影响。

因此，为了提高网络的可靠性和稳定性，冗余技术成为了重要的解决方案之一。

本文将介绍路由器冗余技术，并详细说明其配置方法。

一、冗余技术的概念与作用冗余技术是指通过设置冗余设备或冗余路径，以实现在主设备或主路径发生故障时，能够无缝切换到备设备或备路径上，从而保证网络的持续运行。

它能够提高网络的可用性和可靠性，减少故障对网络的影响。

冗余技术主要包括设备冗余和路径冗余两种方式。

设备冗余是通过增加备用设备，在主设备故障时切换到备用设备上，保证网络的连续性。

路径冗余则是通过设置备用路径，在主路径故障时自动选用备用路径进行数据传输。

二、冗余技术的种类与原理1. 设备冗余技术设备冗余技术常用的方法有备份路由器、热备插卡和热备服务器。

备份路由器是在主路由器故障时，自动切换到备用路由器上，保证网络的连通性。

热备插卡则是在主插卡发生故障时，自动切换到备用插卡上，实现设备级别的冗余。

热备服务器则是在主服务器故障时，自动切换到备用服务器上，确保服务的可用性。

2. 路径冗余技术路径冗余技术主要包括静态路由冗余和动态路由冗余。

静态路由冗余是通过手动配置多条路由路径，当主路径故障时，手动切换到备用路径上。

而动态路由冗余是通过路由协议自动选择最佳路径，当主路径出现故障时，自动切换到备用路径。

三、路由器冗余的配置方法1. 设备冗余的配置设备冗余的配置主要涉及备份路由器、热备插卡和热备服务器。

在配置备份路由器时，需要设置主备路由器之间的同步机制，确保数据的一致性。

热备插卡的配置需要进行硬件级别的设置，以实现在主插卡故障时自动切换到备用插卡。

而热备服务器的配置则需要进行软件级别的设置，确保在主服务器故障时能够及时切换到备用服务器。

2. 路径冗余的配置路径冗余的配置主要涉及静态路由冗余和动态路由冗余。

网络规划中如何实现网络设备的冗余备份现如今，网络已经成为了我们生活中不可或缺的一部分。

无论是个人使用，还是企业办公，网络都扮演着至关重要的角色。

然而，在网络运营过程中，我们难免会面临诸多风险，比如网络设备故障、网络攻击等，这些都可能导致网络服务中断，给我们带来严重的损失。

为了保证网络的稳定和可靠运行，我们必须在网络规划中考虑网络设备的冗余备份。

冗余备份即冗余配置，是指在网络规划中设置备用设备，以充分利用网络设备的冗余资源，保证网络在设备故障时的可用性。

下面，我们将从网络设备的选择、物理层备份、逻辑层备份以及测试和监控四个方面，来探讨如何实现网络设备的冗余备份。

第一，网络设备的选择在网络规划中，选择合适的网络设备至关重要。

我们需要考虑设备的功能完备性、性能稳定性、可靠性、易用性以及售后服务等因素。

一款好的网络设备应该具备冗余备份的能力，比如支持主备功能和热备插拔等特性。

第二，物理层备份物理层备份是指通过设置备用硬件设备来实现冗余备份。

在网络中，核心交换机、路由器等设备往往是网络的枢纽，一旦这些设备发生故障，整个网络将面临瘫痪的风险。

因此，在网络规划中，我们可以设置主备交换机和路由器，将备用设备设置为冗余备份，一旦主设备发生故障，备用设备可以立即接管工作，保证网络的稳定运行。

第三，逻辑层备份逻辑层备份是指通过配置备用通路来实现冗余备份。

在网络中，数据的传输往往会经过多个设备和通路，如果其中一个设备发生故障或通路中断，数据传输可能会中断或者丢失。

为了解决这个问题，我们可以在网络规划中设置备用通路，当主通路发生故障时，备用通路可以立即接管数据传输，确保数据的连续性和可靠性。

第四，测试和监控测试和监控是冗余备份的关键环节。

在网络规划中，我们需要对备用设备和通路进行定期的测试和监控，以确保其正常运行。

测试可以包括设备性能测试、通路带宽测试、数据传输测试等，监控可以通过实时监测设备状态、流量状况以及异常报警等方式来实现。

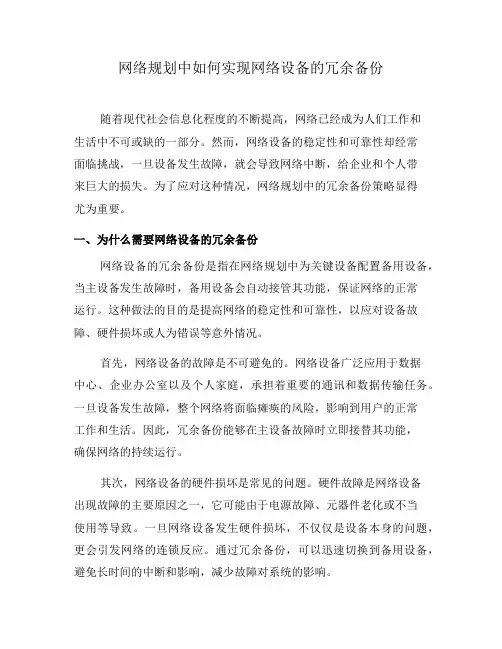

网络规划中如何实现网络设备的冗余备份随着现代社会信息化程度的不断提高，网络已经成为人们工作和生活中不可或缺的一部分。

然而，网络设备的稳定性和可靠性却经常面临挑战，一旦设备发生故障，就会导致网络中断，给企业和个人带来巨大的损失。

为了应对这种情况，网络规划中的冗余备份策略显得尤为重要。

一、为什么需要网络设备的冗余备份网络设备的冗余备份是指在网络规划中为关键设备配置备用设备，当主设备发生故障时，备用设备会自动接管其功能，保证网络的正常运行。

这种做法的目的是提高网络的稳定性和可靠性，以应对设备故障、硬件损坏或人为错误等意外情况。

首先，网络设备的故障是不可避免的。

网络设备广泛应用于数据中心、企业办公室以及个人家庭，承担着重要的通讯和数据传输任务。

一旦设备发生故障，整个网络将面临瘫痪的风险，影响到用户的正常工作和生活。

因此，冗余备份能够在主设备故障时立即接替其功能，确保网络的持续运行。

其次，网络设备的硬件损坏是常见的问题。

硬件故障是网络设备出现故障的主要原因之一，它可能由于电源故障、元器件老化或不当使用等导致。

一旦网络设备发生硬件损坏，不仅仅是设备本身的问题，更会引发网络的连锁反应。

通过冗余备份，可以迅速切换到备用设备，避免长时间的中断和影响，减少故障对系统的影响。

最后，人为错误是造成网络故障的主要原因之一。

人为操作失误可能导致网络中断，例如，错误的设置、误操作等。

在这种情况下，冗余备份可以快速恢复网络，减少人为错误可能带来的影响。

此外，对于网络攻击和恶意破坏等外部因素，冗余备份也能起到一定的保护作用。

二、如何实现网络设备的冗余备份1. 设备冗余设备冗余是指在网络规划中，为关键设备配置备用设备，通过冗余备份的方式来实现设备的容错能力。

常见的冗余设备包括交换机、路由器、防火墙等。

通过使用冗余设备，可以提高网络的冗余度，减少单点故障对整个网络的影响。

2. 网络拓扑设计对于大规模网络来说，网络拓扑的设计非常重要。

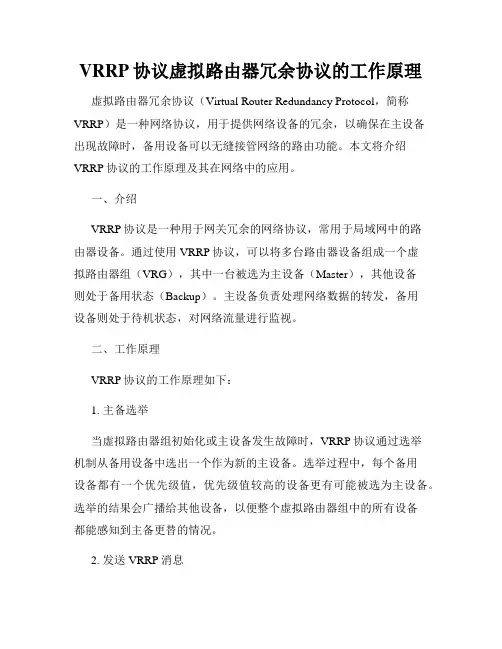

VRRP协议虚拟路由器冗余协议的工作原理虚拟路由器冗余协议（Virtual Router Redundancy Protocol，简称VRRP）是一种网络协议，用于提供网络设备的冗余，以确保在主设备出现故障时，备用设备可以无缝接管网络的路由功能。

本文将介绍VRRP协议的工作原理及其在网络中的应用。

一、介绍VRRP协议是一种用于网关冗余的网络协议，常用于局域网中的路由器设备。

通过使用VRRP协议，可以将多台路由器设备组成一个虚拟路由器组（VRG），其中一台被选为主设备（Master），其他设备则处于备用状态（Backup）。

主设备负责处理网络数据的转发，备用设备则处于待机状态，对网络流量进行监视。

二、工作原理VRRP协议的工作原理如下：1. 主备选举当虚拟路由器组初始化或主设备发生故障时，VRRP协议通过选举机制从备用设备中选出一个作为新的主设备。

选举过程中，每个备用设备都有一个优先级值，优先级值较高的设备更有可能被选为主设备。

选举的结果会广播给其他设备，以便整个虚拟路由器组中的所有设备都能感知到主备更替的情况。

2. 发送VRRP消息主设备负责发送VRRP消息，向网络中的其他设备宣告自己是虚拟路由器组的主设备。

这些VRRP消息包含了虚拟路由器的IP地址、优先级值以及持续时间等信息。

备用设备会周期性地接收这些VRRP消息，并根据其中的信息更新自己的状态。

3. 监控网络连通性备用设备通过不断监控网络的连通性来确保主备切换的正常运行。

它们会发送ARP请求，并根据收到的ARP响应来判断网络是否正常工作。

如果备用设备在一定时间内没有接收到ARP响应，它将会主动发起选举过程，试图成为虚拟路由器组的新主设备。

4. 主备切换当主设备失效或备用设备监测到网络的异常时，备用设备将会尝试成为新的主设备。

此时，它会发送VRRP消息广播新的主备选举结果，其他设备接收到后更新自己的状态，并将新主设备的MAC地址作为默认网关。

4双机热备份配置关于本章4.1 双机热备份简介4.2 双机热备原理描述4.3 双机热备份应用场景4.4 配置注意事项4.5 双机热备份缺省配置4.6 配置双机热备份功能4.7 双机热备份配置举例4.8 双机热备份常见配置错误4.1 双机热备份简介定义双机热备份（Hot-Standby Backup）是指，当两台设备在确定主用（Master）设备和备用（Backup）设备后，由主用设备进行业务的转发，而备用设备处于监控状态，同时主用设备实时向备用设备发送状态信息和需要备份的信息，当主用设备出现故障后，备用设备及时接替主用设备的业务运行。

目的随着用户对网络可靠性的要求越来越高，如何保证网络的不间断传输，已成为一个必须解决的问题。

特别是在一些重要业务的入口或接入点上，需要保证网络的不间断运行，如企业的Internet接入点、银行的数据库服务器等。

在这些业务点上如果只使用一台设备，无论其可靠性多高，网络都必然要承受因单点故障而导致业务中断的风险。

为了解决上述问题，引入了双机热备份。

双机热备份实现了双机业务的备份功能，业务信息通过备份链路实现批量备份和实时备份，保证在主设备故障时业务能够不中断地顺利切换到备份设备，从而降低了单点故障的风险，提高了网络的可靠性。

4.2 双机热备原理描述4.2.1 备份方式设备支持主备方式的双机热备份解决方案。

主备方式（与VRRP热备份配合使用）如图4-1所示，RouterA与RouterB组成一个VRRP备份组。

正常情况下主设备RouterA处理所有业务，并将产生的会话信息通过主备通道传送到备份设备RouterB进行备份；RouterB不处理业务，只用做备份。

图4-1双机热备份主备方式组网图（正常工作）RouterA主备通道当主设备RouterA发生故障，备份设备RouterB接替主设备RouterA处理业务，如图4-2所示。

由于已经在备用设备上备份了会话信息，从而可以保证新发起的会话能正常建立，当前正在进行的会话也不会中断，提高了网络的可靠性。

Cisco HSRP 路由器的配置1、介绍本文档将详细说明如何配置Cisco HSRP（Hot Standby Router Protocol）路由器。

HSRP是一种用于提供冗余路由的协议，通过同时配置多个路由器来实现高可靠性和冗余性。

在本文档中，将介绍HSRP的概念、配置过程以及一些常见问题的解决方法。

2、HSRP概念及工作原理⑴ HSRP概念HSRP是一种用于提供冗余路由的协议，通过将多个路由器配置为一个虚拟路由器来实现冗余性。

在一个HSRP组中，有一个主路由器和一个或多个备用路由器。

主路由器负责转发数据流量，而备用路由器在主路由器失效时接管主路由器的功能。

⑵ HSRP工作原理每个HSRP组都有一个主要的虚拟IP地质，该地质与组中的主路由器相对应。

当主路由器失效时，备用路由器中的其中一个将成为新的主路由器，接管原先主路由器的功能，并使用相同的虚拟IP 地质。

主路由器和备用路由器通过互相发送心跳包来检测彼此的状态。

3、配置前的准备工作在开始配置HSRP之前，确保满足以下条件：⑴路由器上已运行适当的IOS版本，支持HSRP功能。

⑵彼此连接的路由器中至少有两台路由器。

⑶路由器之间配置了适当的接口，并具有可达性。

4、HSRP配置步骤以下是配置Cisco HSRP路由器的步骤：⑴创建HSRP组在每台路由器上创建HSRP组，使用相同的组号，并指定虚拟IP地质。

⑵配置接口在每台路由器的接口上配置HSRP，并将其指定为HSRP组的一部分。

⑶配置优先级为了指定主路由器，您可以配置每个路由器的HSRP优先级。

优先级越高，该路由器成为主路由器的可能性越大。

⑷配置其他参数根据需求，您还可以配置其他一些参数，如预共享密钥、追踪对象等。

5、常见问题及解决方法⑴ HSRP状态不稳定如果HSRP状态频繁切换或不稳定，可能是由于网络问题或路由器之间的通信问题引起的。

检查网络连接并确保良好的通信。

⑵主路由器失效后备用路由器无法接管如果主路由器失效后备用路由器无法接管其功能，可能是由于HSRP组配置错误或接口问题。

路由器冗余设计及高可用性配置方案一、引言在现代网络中，路由器是网络通信的核心设备之一，负责数据包的转发和控制。

然而，由于路由器的硬件或软件故障可能会导致网络中断，因此冗余设计和高可用性配置成为确保网络稳定运行的关键。

本文将介绍路由器冗余设计的基本概念以及高可用性配置方案。

二、路由器冗余设计1. 硬件冗余设计硬件冗余设计通过在网络中使用备用路由器来保证网络的连续运行。

常见的硬件冗余设计方法包括主备路由器和冗余路由器。

- 主备路由器：设置一个主路由器和一个备用路由器，主路由器负责正常的数据转发，备用路由器处于待命状态，当主路由器出现故障时，备用路由器会立即接管网络任务。

主备路由器之间可以通过心跳检测来实现故障的快速切换。

- 冗余路由器：使用多台路由器进行并行工作，每台路由器都具备相同的配置和路由信息。

当其中一台路由器出现故障时，其他冗余路由器可以继续正常工作，确保网络的连续性。

2. 软件冗余设计软件冗余设计通过配置路由器软件来保证网络的高可用性。

常见的软件冗余设计方法包括VRRP和HSRP。

- VRRP（虚拟路由器冗余协议）：VRRP是一种用于提供默认网关冗余服务的协议，通过将多个路由器组成VRRP组，形成一个虚拟路由器，共享一个虚拟IP地址。

当主路由器出现故障时，其他路由器可以接管虚拟IP地址，确保网络的连续性。

- HSRP（热备份路由协议）：HSRP也是一种提供默认网关冗余服务的协议，通过将多个路由器组成HSRP组，其中一台路由器作为主机，其他路由器处于待命状态。

当主机路由器出现故障时，备用路由器会立即接管主机的IP地址，确保网络的连续性。

三、高可用性配置方案1. 心跳检测机制在路由器冗余设计中，心跳检测常被用于检测主备路由器之间的通信状态，从而实现故障的快速切换。

心跳检测通过周期性地互相发送心跳包来监测路由器的存活状态。

一旦检测到主路由器的故障或不可达，备用路由器会立即接管网络任务，确保网络的高可用性。

等保2.0（三级）核心交换机如何实现链路聚合、冗余、堆叠、热备份【前言】网络安全等级保护2.0（三级）中，安全通信网络层面，8.1.2.1 网络架构控制点，测评项：e) 应提供通信线路、关键网络设备和关键计算设备的硬件冗余，保证系统的可用性。

此项解读：应有关键网络设备、安全设备和关键计算设备的硬件冗余（主备或双活）和通信线路冗余。

等保2.0三级对网络要求双链路、热备，今天给大家介绍核心交换机链路聚合、冗余、堆叠、热备份等这些功能，这些功能非常重要，决定了核心交换机在实际应用中的性能、效率、稳定性等。

一、链路聚合是将两个或更多数据信道结合成一个单个的信道，该信道以一个单个的更高带宽的逻辑链路出现。

链路聚合一般用来连接一个或多个带宽需求大的设备，例如连接骨干网络的服务器或服务器群。

它可以用于扩展链路带宽，提供更高的连接可靠性。

1、举例公司有2层楼，分别运行着不同的业务，本来两个楼层的网络是分开的，但都是一家公司难免会有业务往来，这时我们就可以打通两楼之前的网络，使具有相互联系的部门之间高速通信。

如下图：如上图所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。

用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。

同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。

创建Eth-Trunk接口并加入成员接口，实现增加链路带宽，2台交换机分别配置Eth-Trunk1 分别将需要通信的3条线路的端口加入Eth-Trunk1，设置端口trunk，允许相应的vlan通过；这样两楼的网络就可以正常通信了。

2、实现配置步骤在SwitchA上创建Eth-Trunk1并配置为LACP模式。

SwitchB配置过程与SwitchA类似，不再赘述<HUAWEI> system-view[HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] mode lacp[SwitchA-Eth-Trunk1] quit。

路由器的热备份功能介绍在当今数字化的时代，网络已经成为我们生活和工作中不可或缺的一部分。

无论是在家中享受在线娱乐，还是在办公室处理重要业务，稳定、高效的网络连接都是至关重要的。

而路由器作为网络连接的核心设备之一，其性能和功能直接影响着网络的质量。

其中，路由器的热备份功能就是一项为保障网络持续稳定运行而设计的重要特性。

什么是路由器的热备份功能呢？简单来说，它就像是为网络连接上了一道“保险”。

当主路由器出现故障或者性能下降时，备份路由器能够立即无缝接管工作，确保网络服务不中断，用户几乎感受不到任何影响。

想象一下这样的场景：一家企业正在进行一项重要的线上交易，突然主路由器发生故障。

如果没有热备份功能，网络将中断，交易停滞，可能会给企业带来巨大的经济损失和声誉损害。

但有了热备份功能，备份路由器迅速顶上，交易得以继续进行，仿佛什么都没有发生过。

那么，路由器的热备份功能是如何实现的呢？这主要依赖于一系列的技术和机制。

首先，热备份功能通常基于冗余设计。

这意味着除了正常工作的主路由器外，还存在一台或多台处于待命状态的备份路由器。

这些备份路由器与主路由器配置相同，并且实时监测主路由器的状态。

监测的方式多种多样。

一种常见的方式是通过心跳信号。

主路由器会定期向备份路由器发送心跳信号，告知自己的工作状态正常。

如果备份路由器在一定时间内没有收到心跳信号，就会判断主路由器出现故障，从而启动接管流程。

在接管过程中，备份路由器需要快速获取主路由器的当前网络状态和配置信息。

这通常通过数据同步来实现。

主路由器会将关键的配置和状态数据实时同步到备份路由器，确保备份路由器在接管时能够迅速适应，维持网络的原有设置和服务。

另外，为了实现无缝切换，热备份功能还需要解决一些技术难题。

例如，如何处理正在进行的网络连接和数据传输。

在切换过程中，要确保这些连接不中断，数据不丢失。

这需要路由器具备智能的连接管理和数据缓冲机制。

路由器的热备份功能在实际应用中具有广泛的用途。

HSRP（热备份路由器协议）的详细介绍-电脑资料HSRP：热备份路由器协议（HSRP：Hot Standby Router Protocol），是cisco平台一种特有的技术，是cisco的私有协议，。

Part I: FundamentalHSRP(Hot Standby Router Protocol):Cisco私有的第3层协议。

HSRP为IP网络提供网络冗余，确保用户流量能立即并透明地恢复网络边界设备或接入电路中的第一跳故障。

在LAN中，多个router组成一个HSRP组，其中一个router代表这个HSRP转发这个LAN中的数据流，其它所有router只发送HSRP hello来维持这种HSRP组关系。

一个HSRP组共享一个IP和一个MAC地址。

每个router可以加入多个组。

一个HSRP组由一台active router,一台standby router及other routers。

1>active router转发指向VIP的数据流，并发送HSRP hello包给所有其它HSRP组成员。

(最终处于active state)2>standby router不转发指向VIP的数据流，发送HSRP hello 包给所有其它HSRP组成员，并监控active router的状态。

(最终处于standby state)3>other routers不转发指向VIP的数据流，只监控HSRP hello 包,不发送。

它们执行普通router的工作，只转发目标为他们自己的分组，不转发目标为VIP的地址。

(最终处于listen state)Part II: HSRP Operation当standby router在一定时间内没有收到active router的hello 包时，它就认为active router出现故障了，并取代它的active router 的角色。

因为host设备使用VIP及VMAC来标识它们的网关设备，所有它们不会发现这种变更，也不会感觉到服务的中断。

使用VRRP协议实现路由器的热备份VRRP协议将LAN网段上的两台或者多台路由器可以作为一台“虚拟”路由器使用，通过同一个虚拟IP地址和虚拟MAC地址而对外提供服务。

如果其中一台出现故障，另一台就能接替它，继续完成路由功能。

标签：VRRP；虚拟路由器；热备份1 VRRP的工作原理VRRP协议（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）与HSRP类似，能够提高网络的稳定性和可靠性，其由IETF标准RFC2338定义。

由于VRRP与HSRP原理类似，只是术语和功能上有细微的差别。

VRRP协议组中包括一台主路由器、备份路由器和一台虚拟路由器组成。

VRRP协议中活跃路由器称为主路由器，其转发发送到虚拟路由器的数据包。

而其他VRRP组中非主路由器的路由器都处于备份状态。

虚拟路由器是向最终用户代表一台可以连续工作的路由器。

2 VRRP的配置实例要实现网络流量的负载均衡，需要通过配置VRRP和生成树来实现。

下面通过一个配置实例来说明如何配置VRRP的负载均衡。

BENET公司组建网络如图1所示，要求使用SW1和SW2使用VRRP加强网络稳定，为了充分利用网络资源还要求实现VLAN的负载均衡。

图1 VRRP案例网络拓扑图（1）配置设备基本信息（接口IP、VLAN、TRUNK、路由等配置），配置省略；配置时需要注意三层交换机启用路由功能、VLAN虚端口需要开启、三层交换机端口启用三层功能等配置，以及接口配置的物理IP地址。

（2）配置VRRP分别在SW1和SW2上配置VRRP，如图2所示：（3）配置STP实现VLAN负载均衡SW1的配置信息如下：图3SW2的配置信息如下：图4由此可以保证VLAN2的STP实例阻塞的端口是SW2和SW3连接端口中的一个，而VLAN3的STP实例阻塞的端口是SW1和SW3连接端口中的一个。

由此保证了不同VLAN从SW3到主路由器的链路不被阻塞。

什么是HSRP？如果路由器出现故障而导致企业无法接入互联网会发生什么？这就是为什么需要在网络中提供冗余的重要性。

下面我们将教你如何使用热备份路由器协议确保冗余。

如果路由器出现故障而导致企业无法接入互联网会发生什么？企业可以接受吗？或许可暂时逃脱处罚，但是你需要制定一个更好的计划，而不仅仅是简单的桌面呼叫支持。

这就是为什么需要在网络中提供冗余的重要性。

考虑为当前路由器增加一个可以立即接管的备份路由器。

企业需要的只是硬件，Cisco软件会完成其他事情。

让我们考察如何利用热备份路由器协议（HSRP）配置它。

什么是HSRP？HSRP是Cisco对冗余的私有协议。

它提供几乎100%的路由器可用性和冗余。

所以，如果某台路由器发生故障，备份路由器会接管主路由器的路由功能。

然而，Cisco还支持其他可用的行业协议。

一个行业标准是虚拟路由器冗余协议（VRRP）。

另一个HSRP的可替换选择是网关负载平衡协议（GLBP ），这是Cisco的另一个私有解决方案。

HSRP如何工作？在使用HSRP的时候，路由器既可以是主的也可以是备用的。

如果主路由器在一段时间内没有向备用路由器发送HELLO数据包，备用路由器假定主路由器已关闭，从而进行接管。

然后备用路由器假定对虚拟IP地址负责，并开始对虚拟IP地址指向的虚拟以太网MAC地址响应。

主和备用路由器交换HSRP HELLO包，所以相互知道对方在哪儿。

这些HELLO包使用多播224.0.0.2和UDP端口1985。

HSRP的最基本形式从IOS 10.0 开始可用，但是在IOS 11和12版本中有更新的特性发布。

什么决定活动路由器？首先，你可以配置一个优先数来决定它，然后它是由最高的IP地址决定。

缺省优先数是100；一个更高的优先数表示优先路由器。

当然，在建立路由器冗余的时候，并不限制于仅仅两台路由器。

实际上，可以建立一起工作的路由器组并且拥有多个“备用”路由器。

1、把路由器配置为HSRP备份组的成员，可以在接口配置模式下使用下面的命令：router(config-if)# standby group-number ip ip-address2、配置HSRP跟踪：router(config-if)# standy group-number track type-number interface-priority3、要显示HSRP路由器的状态：router# show standby type-number group brief用HSRP进行备份的一组路由器共用一个虚拟的MAC地址及虚拟IP地址，每个参与HSRP的局域端口有一个本端口的IP地址和MAC地址，每个路由器都有一个权值，权值最高的作为主路由器进行工作，其它的不工作，当主路由器瘫痪时，第二个权值最高的路由器将作为主路由器，依次类推。

配置网络冗余确保网络的高可用性和容错性在当今数字化时代，网络已成为人们生活和工作中不可或缺的一部分。

无论是个人用户还是企事业单位，对网络的高可用性和容错性要求越来越高。

为了确保网络的稳定运行，配置网络冗余成为一项重要的技术手段。

本文将探讨如何配置网络冗余，以实现网络的高可用性和容错性。

一、冗余网络拓扑冗余网络拓扑是配置网络冗余的基础。

常见的冗余拓扑包括星型、环形、以及树型拓扑。

其中，树型拓扑是最常用的一种。

树型拓扑是通过交换机和路由器之间的连接建立起来的。

在树型拓扑中，交换机和路由器通过冗余路径相互连接，即使其中某个节点发生故障，数据仍然能够正常传输。

此外，树型拓扑还可以根据网络规模的不同进行扩展，从而满足网络的需求。

二、物理链路冗余物理链路冗余是配置网络冗余的一种常见方式。

它通过增加冗余物理链路来保障网络的高可用性和容错性。

在物理链路冗余中，可以使用两种具体的实现方式：链路聚合和链路备份。

链路聚合是将多个物理链路绑定成一个逻辑链路的技术。

通过链路聚合，可以提高整个链路的容量和可靠性。

当其中某个物理链路发生故障时，数据会自动切换到其他正常的链路上，保证数据的传输不受影响。

链路备份是通过配置备用链路来实现冗余。

当主要链路故障时，备用链路会自动接管数据的传输。

链路备份方式通常使用虚拟路由冗余协议（VRRP）或热备份路由协议（HSRP）等技术来实现，确保数据的连续传输。

三、设备冗余设备冗余是配置网络冗余的另一种常见方式。

它通过增加冗余设备来保障网络的高可用性和容错性。

在设备冗余中，可以使用两种具体的实现方式：主备设备和设备集群。

主备设备是指将主设备和备用设备配置在一起，主设备负责正常的数据传输，备用设备处于待命状态。

当主设备发生故障时，备用设备会自动接管数据的传输。

主备设备方式通常使用虚拟IP或心跳检测等技术来实现。

设备集群则是通过配置多个设备组成一个集群，共同处理网络请求。

在设备集群中，各个设备之间共享负载，并且实时监控其它设备的状态。
