VRRP虚拟路由器冗余协议应用实例及工作原理

VRRP协议详解VRRP（Virtual Router Redundancy Protocol）是一种用于实现网络设备冗余的协议。

它允许多个路由器共享一个虚拟IP地址，提供高可用性和冗余性。

在本文中，我们将详细介绍VRRP协议的工作原理、消息格式、状态转换以及常见应用场景。

一、工作原理VRRP协议通过选举一个虚拟路由器作为主路由器，其他路由器作为备份路由器，实现网络设备的冗余。

主路由器负责转发数据包，备份路由器处于备份状态，等待主路由器失效时接管转发任务。

VRRP协议使用组播地址来进行通信。

主路由器定期发送VRRP通告消息，包含虚拟路由器的优先级、状态等信息。

备份路由器通过接收并解析这些消息来确定主路由器的状态，并根据需要进行状态转换。

二、消息格式VRRP协议的消息格式如下：1. VRRP包头：- 版本号：指定VRRP协议的版本。

- 类型：指定消息类型，包括通告、请求和应答等。

- 路由器ID：用于唯一标识路由器。

2. VRRP通告消息：- 虚拟路由器MAC地址：用于唯一标识虚拟路由器。

- 虚拟路由器优先级：用于选举主路由器。

- 虚拟路由器IP地址：用于标识虚拟路由器。

- 虚拟路由器状态：包括初始化、备份和主路由器等状态。

3. VRRP请求消息：- 虚拟路由器MAC地址：用于唯一标识虚拟路由器。

- 虚拟路由器IP地址：用于标识虚拟路由器。

4. VRRP应答消息：- 虚拟路由器MAC地址：用于唯一标识虚拟路由器。

- 虚拟路由器IP地址：用于标识虚拟路由器。

三、状态转换VRRP协议定义了三种状态：初始化状态、备份状态和主路由器状态。

状态转换如下：1. 初始化状态：路由器刚启动时的默认状态。

2. 备份状态：备份路由器接收到主路由器的通告消息后进入的状态。

3. 主路由器状态：主路由器发送通告消息后进入的状态。

状态转换的触发条件如下：1. 从初始化状态到备份状态：接收到主路由器的通告消息。

2. 从备份状态到主路由器状态：- 接收到主路由器的通告消息，并且主路由器的优先级高于备份路由器。

VRRP（协议冗余之一）实验目的：掌握VRRP的配置及原理实验拓扑：实验步骤：R1、R2、R3启eigrp（注意要宣告子接口），R1启个回环口，R2和R3 f1/0不配ip地址，R4不启eigrp，且要配一条默认路由指向192.168.1.2来模拟网关，配置sw1时，要注意dot1q 不属于任何vlan，所以要选vlan0。

如果有多个vlan，就在R2和R3上面启多个子接口进行VRRP的配置。

之后主要配置如下：R2R2(config)#interface FastEthernet1/0.1R2(config-subif)# encapsulation dot1Q 2R2(config-subif)# ip address 192.168.1.1 255.255.255.0R2(config-subif)# vrrp 1 ip 192.168.1.2R2(config-subif)# vrrp 1 priority 150R3R3(config)#interface FastEthernet1/0.1R3(config-subif)# encapsulation dot1Q 2R3(config-subif)# ip address 192.168.1.3 255.255.255.0R3(config-subif)# vrrp 1 ip 192.168.1.2R3(config-subif)# vrrp 1 priority 130分析：链路正常，没有任何变动时：R2R3一、当ping1.1.1.1时，R2和sw1之间断了出现以下情况R2R3R4R3变成了master，group address是192.168.1.2，R4在接口down的时候瞪了一下。

链路恢复时R2R3链路恢复后，R2又再次成为master，之所以能够抢回master是因为vrrp中抢占是默认开启的，R3又变成了原来的backup，master是R2，group address是192.168.1.2，R4在链路恢复的一瞬间没有瞪得迹象。

VRRP协议介绍VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种网络协议，旨在提供冗余的默认网关，以确保网络设备的高可用性和故障恢复能力。

在网络中，路由器是连接不同网络的设备，而默认网关则是数据包在不同网络之间转发的关键设备。

VRRP协议允许多个路由器共享同一个虚拟IP地址，当主路由器发生故障时，备用路由器可以接管主路由器的功能，确保网络的连通性。

VRRP协议的工作原理如下：1. 虚拟路由器：VRRP协议中，主备路由器组成一个虚拟路由器。

虚拟路由器有一个虚拟IP地址，该地址是由主路由器拥有，并在主备路由器之间进行切换。

2. 优先级：每个路由器都有一个优先级值，用于确定主备路由器的角色。

优先级值越高，该路由器越有可能成为主路由器。

当主备路由器的优先级相同时，根据路由器的MAC地址来决定主备角色。

3. VRRP通告：主路由器通过发送VRRP通告来宣告自己的存在，并提供虚拟IP地址。

备用路由器通过接收VRRP通告来了解主路由器的状态。

4. 路由器切换：当主路由器发生故障或离线时，备用路由器会检测到主路由器的失效，并迅速接管主路由器的角色和虚拟IP地址。

这个过程称为路由器切换。

VRRP协议的优点如下：1. 高可用性：VRRP协议提供了冗余的默认网关，确保网络设备的高可用性。

当主路由器发生故障时，备用路由器可以快速接管主路由器的功能，从而保证网络的连通性。

2. 故障恢复：VRRP协议能够快速检测到主路由器的故障，并迅速进行路由器切换，减少网络中断的时间，提高网络的可靠性。

3. 简单易用：VRRP协议的配置相对简单，只需要在路由器上进行基本的配置，即可实现冗余的默认网关功能。

4. 兼容性：VRRP协议是一种开放标准，被广泛支持和应用于各种网络设备和厂商之间，保证了协议的兼容性和互操作性。

VRRP协议的应用场景如下：1. 企业网络：在企业网络中，VRRP协议可以用于提供冗余的默认网关，确保员工的网络连接不中断，提高工作效率。

虚拟路由器冗余协议（VRRP ）5.1 VRRP 协议原理VRRP 协议（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）与 HSRP 类似，能够提高网络的稳定性和可靠性，其由 IETF 标准RFC2338定义。

由于VRRP 与HSRP 原理类似，只是术 语和功能上有细微的差别，所以本节简要介绍VRRP 的原理。

1、VRRP 的工作原理如图5.1所示，VRR 协议将LAN 网段上的两台或者多台路由器可以作为一台“虚拟”路由器使用， 通过同一个虚拟IP 地址和虚拟MA （地址而对外提供服务。

如果其中一台出现故障，另一台就能接替它， 继续完成路由功能。

图5.1 VRRP 创建了一个有自己 MAC 地址和IP 地址的虚拟路由器VRR 协议组中包括一台主路由器、备份路由器和一台虚拟路由器组成。

VRR 协议中活跃路由器称为主路由器，其转发发送到虚拟路由器的数据包。

而其他 VRR 组中非主路由器的路由器都处于备份状态。

虚拟路由器是向最终用户代表一台可以连续工作的路由器。

VRR 与HSR 相同根据优先级大小选择主路由器，同一个VRR 组中优先级最大的路由器成为主路由器，状态为Master 。

组中其他路由器都处于备份状态，并检测主路由器的状态。

主路由器每隔一 段时间会发送一个 VRRP1告，通告其工作正常。

如果 VRR 组中的备份路由器长时间没有收到主路由 器的通告，就将自己改为 Master 状态。

VRR 组内可能有多台备份路由器同时认为自己是主路由器， 这时每台主路由器都会比较收到的VRRP !告中的优先级与本地的优先级的大小。

如果本地优先级小于VRR 通告的优先级，则自身路由器状态为备份状态，否则为 Master 状态不变。

最终一个 VRR 组中优先级最大的路由器成为新的主路由器。

2、 虚拟MA 地址VRRPS 中虚拟路由器的 MA （地址格式为0000.5e00.01xx ，其中xx 为VRR 组号。

vrrp协议标准VRRP（Virtual Router Redundancy Protocol）是一种用于实现路由器冗余的协议，通过建立虚拟路由器以提供冗余和容错功能。

VRRP协议最初由Cisco开发，现已成为标准网络协议（RFC3768）。

本文将介绍VRRP协议的基本原理、工作机制和应用场景。

一、VRRP协议概述VRRP协议允许多台路由器组成一个虚拟路由器组，在这个虚拟路由器组中，只有一个路由器是活动（Master）的，负责处理数据包的转发和转发表的维护；其他路由器处于备份（Backup）状态，即时准备接管活动路由器的工作。

通过VRRP协议，可以提高网络的可用性和可靠性，防止单一点故障导致网络中断。

二、VRRP协议工作原理1. VRRP路由器优先级和虚拟路由器地址在VRRP协议中，每个路由器都具有一个优先级值，优先级最高的路由器将成为活动路由器。

同时，虚拟路由器组还有一个虚拟IP地址，用于标识虚拟路由器组的身份。

当活动路由器故障时，优先级次高的备份路由器将接管活动路由器的职责，并继续使用虚拟IP地址提供服务。

2. VRRP主备切换过程VRRP协议中，路由器之间通过周期性的VRRP广告消息来交换状态信息。

活动路由器以一定的时间间隔发送VRRP广告消息，其他备份路由器接收到广告消息后进行处理。

如果备份路由器在一定时间未接收到活动路由器的广告消息，或者接收到的广告消息中活动路由器的优先级发生变化，备份路由器将认为活动路由器故障，主动发起主备切换过程。

3. VRRP路由器选举VRRP协议中采用了基于优先级的路由器选举机制。

路由器的优先级值越高，成为活动路由器的概率就越大。

在默认情况下，优先级值为100的路由器将成为活动路由器。

路由器的优先级值可以手动设置，也可以根据某些条件进行动态调整。

三、VRRP协议的应用场景1. 企业网络冗余VRRP协议常被用于企业网络中，以提供主机或网络设备的冗余。

通过配置VRRP虚拟路由器组，可以实现主备设备之间的快速切换，确保网络服务的持续可用性。

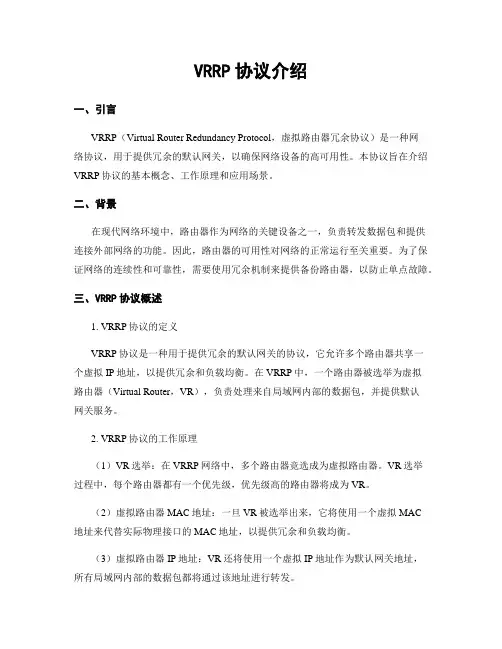

VRRP协议介绍一、引言VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种网络协议，用于提供冗余的默认网关，以确保网络设备的高可用性。

本协议旨在介绍VRRP协议的基本概念、工作原理和应用场景。

二、背景在现代网络环境中，路由器作为网络的关键设备之一，负责转发数据包和提供连接外部网络的功能。

因此，路由器的可用性对网络的正常运行至关重要。

为了保证网络的连续性和可靠性，需要使用冗余机制来提供备份路由器，以防止单点故障。

三、VRRP协议概述1. VRRP协议的定义VRRP协议是一种用于提供冗余的默认网关的协议，它允许多个路由器共享一个虚拟IP地址，以提供冗余和负载均衡。

在VRRP中，一个路由器被选举为虚拟路由器（Virtual Router，VR），负责处理来自局域网内部的数据包，并提供默认网关服务。

2. VRRP协议的工作原理（1）VR选举：在VRRP网络中，多个路由器竞选成为虚拟路由器。

VR选举过程中，每个路由器都有一个优先级，优先级高的路由器将成为VR。

（2）虚拟路由器MAC地址：一旦VR被选举出来，它将使用一个虚拟MAC地址来代替实际物理接口的MAC地址，以提供冗余和负载均衡。

（3）虚拟路由器IP地址：VR还将使用一个虚拟IP地址作为默认网关地址，所有局域网内部的数据包都将通过该地址进行转发。

（4）VRRP通告：VR通过周期性的VRRP通告向局域网内的其他路由器广播自己的状态信息，包括优先级、虚拟路由器MAC地址、虚拟IP地址等。

（5）备份路由器：在VRRP网络中，除了VR外，其他路由器将作为备份路由器，负责监控VR的状态，并在VR故障时接管其功能。

3. VRRP协议的应用场景VRRP协议主要应用于需要提供冗余的默认网关的环境，以确保网络设备的高可用性。

以下是VRRP协议的一些典型应用场景：（1）企业网络：在企业网络中，VRRP协议可用于提供冗余的默认网关，以确保员工的网络连接不会中断。

VRRP协议详解VRRP（Virtual Router Redundancy Protocol）是一种网络协议，旨在提供网络设备冗余，确保网络的高可用性和容错性。

本文将详细解释VRRP协议的工作原理、协议格式以及常见应用场景。

一、VRRP协议工作原理VRRP协议通过创建一个虚拟路由器，将多个物理路由器组合成一个逻辑上的单一路由器，从而提供冗余和故障转移的功能。

虚拟路由器由一个虚拟IP地址和一个虚拟MAC地址标识。

在VRRP中，一个物理路由器被选举为虚拟路由器的主节点（Master），其他物理路由器则成为备用节点（Backup）。

主节点负责接收和转发网络流量，备用节点则处于待命状态。

如果主节点发生故障，备用节点将接管主节点的工作，确保网络的连通性。

VRRP协议使用了一种称为VRRP Advertisement的消息来实现主备节点之间的通信。

主节点周期性地发送VRRP Advertisement消息，以通知备用节点自己的存在和状态。

备用节点通过检测主节点的VRRP Advertisement消息来判断主节点是否正常工作。

当备用节点判断主节点失效时，它会发起一次选举过程，选举一个新的主节点。

选举过程中，备用节点通过比较优先级（Priority）和MAC地址（MAC Address）来决定新的主节点。

选举完成后，新的主节点将更新虚拟路由器的状态，并开始接收和转发网络流量。

二、VRRP协议格式VRRP协议使用IP协议号112。

VRRP消息被封装在IP数据报中，使用UDP协议进行传输。

VRRP消息的格式如下：1. VRRP Version（1 byte）: 指定VRRP协议的版本号，当前版本为2。

2. Type（1 byte）: 指定VRRP消息的类型，包括Advertisement、Advertisement Acknowledgment、Advertisement Request等。

3. Virtual Router ID（1 byte）: 指定虚拟路由器的ID，用于区分不同的虚拟路由器。

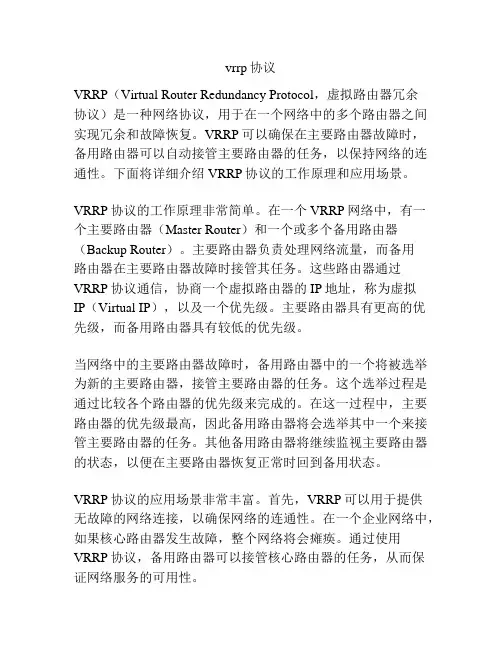

vrrp协议VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种网络协议，用于在一个网络中的多个路由器之间实现冗余和故障恢复。

VRRP可以确保在主要路由器故障时，备用路由器可以自动接管主要路由器的任务，以保持网络的连通性。

下面将详细介绍VRRP协议的工作原理和应用场景。

VRRP协议的工作原理非常简单。

在一个VRRP网络中，有一个主要路由器（Master Router）和一个或多个备用路由器（Backup Router）。

主要路由器负责处理网络流量，而备用路由器在主要路由器故障时接管其任务。

这些路由器通过VRRP协议通信，协商一个虚拟路由器的IP地址，称为虚拟IP（Virtual IP），以及一个优先级。

主要路由器具有更高的优先级，而备用路由器具有较低的优先级。

当网络中的主要路由器故障时，备用路由器中的一个将被选举为新的主要路由器，接管主要路由器的任务。

这个选举过程是通过比较各个路由器的优先级来完成的。

在这一过程中，主要路由器的优先级最高，因此备用路由器将会选举其中一个来接管主要路由器的任务。

其他备用路由器将继续监视主要路由器的状态，以便在主要路由器恢复正常时回到备用状态。

VRRP协议的应用场景非常丰富。

首先，VRRP可以用于提供无故障的网络连接，以确保网络的连通性。

在一个企业网络中，如果核心路由器发生故障，整个网络将会瘫痪。

通过使用VRRP协议，备用路由器可以接管核心路由器的任务，从而保证网络服务的可用性。

其次，VRRP还可以用于负载均衡。

当一个网络中有多个主机时，VRRP协议可以使这些主机共享一个虚拟IP地址，由主要路由器进行转发。

这样可以实现主机之间的负载均衡，避免某个主机负荷过重。

此外，VRRP还可以用于多网关路由器的实现。

在一个大型网络中，可能有多个网关路由器连接到不同的网络。

通过使用VRRP协议，这些网关路由器可以协同工作，共享一个虚拟IP 地址，提供高可用性和容错能力。

VRRP协议详解VRRP（Virtual Router Redundancy Protocol）是一种网络协议，旨在提供网络设备冗余和高可用性。

它允许多个路由器工作在一个虚拟路由器组中，形成一个逻辑上的冗余路由器，以确保网络的连通性和可靠性。

在本文中，我们将详细介绍VRRP协议的工作原理、配置和应用场景。

一、VRRP协议的工作原理VRRP协议通过在多个路由器之间共享一个虚拟IP地址来实现冗余和高可用性。

在一个VRRP组中，有一个主路由器（Master）和一个或者多个备用路由器（Backup）。

主路由器负责处理所有进出VRRP组的数据流量，而备用路由器则处于待命状态，监控主路由器的状态。

当主路由器发生故障或者不可用时，备用路由器会自动接管主路由器的工作，继续提供服务。

VRRP协议使用了一种称为虚拟MAC地址的特殊MAC地址。

这个虚拟MAC地址与虚拟IP地址相关联，用于惟一标识VRRP组。

当主路由器正常工作时，它会发送VRRP广告包，包含虚拟IP地址和虚拟MAC地址。

备用路由器接收到这些广告包后，会更新自己的路由表，将虚拟IP地址和虚拟MAC地址映射到自己的接口上。

当主路由器失效时，备用路由器会发送一条特殊的VRRP报文，通知其他备用路由器它将接管主路由器的工作。

其他备用路由器收到这个通知后，会更新自己的路由表，并将自己的状态设置为备用状态。

这样，网络中的其他设备将继续将数据流量发送到虚拟IP地址，而备用路由器将负责处理这些数据流量。

二、VRRP协议的配置要配置VRRP协议，需要在所有参预VRRP组的路由器上进行相应的配置。

以下是一个示例配置：1. 配置虚拟IP地址和虚拟MAC地址：路由器A(config)# interface eth0路由器A(config-if)# ip address 192.168.1.1路由器A(config-if)# vrrp 1 ip 192.168.1.100路由器A(config-if)# vrrp 1 mac 0000.5e00.01012. 配置VRRP组的优先级：路由器A(config)# interface eth0路由器A(config-if)# vrrp 1 priority 1003. 配置VRRP组的认证：路由器A(config)# interface eth0路由器A(config-if)# vrrp 1 authentication text secret以上配置示例中，路由器A配置了一个VRRP组，虚拟IP地址是192.168.1.100，虚拟MAC地址是0000.5e00.0101。

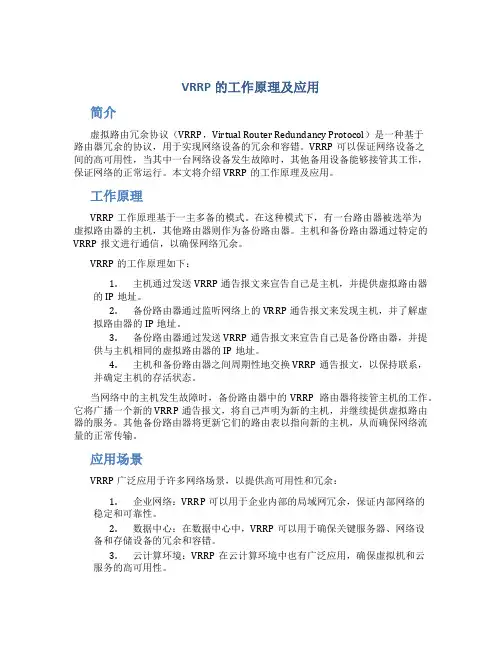

VRRP的工作原理及应用简介虚拟路由冗余协议（VRRP，Virtual Router Redundancy Protocol）是一种基于路由器冗余的协议，用于实现网络设备的冗余和容错。

VRRP可以保证网络设备之间的高可用性，当其中一台网络设备发生故障时，其他备用设备能够接管其工作，保证网络的正常运行。

本文将介绍VRRP的工作原理及应用。

工作原理VRRP工作原理基于一主多备的模式。

在这种模式下，有一台路由器被选举为虚拟路由器的主机，其他路由器则作为备份路由器。

主机和备份路由器通过特定的VRRP报文进行通信，以确保网络冗余。

VRRP的工作原理如下：1.主机通过发送VRRP通告报文来宣告自己是主机，并提供虚拟路由器的IP地址。

2.备份路由器通过监听网络上的VRRP通告报文来发现主机，并了解虚拟路由器的IP地址。

3.备份路由器通过发送VRRP通告报文来宣告自己是备份路由器，并提供与主机相同的虚拟路由器的IP地址。

4.主机和备份路由器之间周期性地交换VRRP通告报文，以保持联系，并确定主机的存活状态。

当网络中的主机发生故障时，备份路由器中的VRRP路由器将接管主机的工作。

它将广播一个新的VRRP通告报文，将自己声明为新的主机，并继续提供虚拟路由器的服务。

其他备份路由器将更新它们的路由表以指向新的主机，从而确保网络流量的正常传输。

应用场景VRRP广泛应用于许多网络场景，以提供高可用性和冗余：1.企业网络：VRRP可以用于企业内部的局域网冗余，保证内部网络的稳定和可靠性。

2.数据中心：在数据中心中，VRRP可以用于确保关键服务器、网络设备和存储设备的冗余和容错。

3.云计算环境：VRRP在云计算环境中也有广泛应用，确保虚拟机和云服务的高可用性。

4.ISP网络：互联网服务提供商（ISP）可以使用VRRP提供冗余的边界路由器，确保网络连接的不间断和稳定。

总之，VRRP是一种可靠且灵活的网络协议，可以在各种网络环境中提供高可用性和冗余的解决方案。

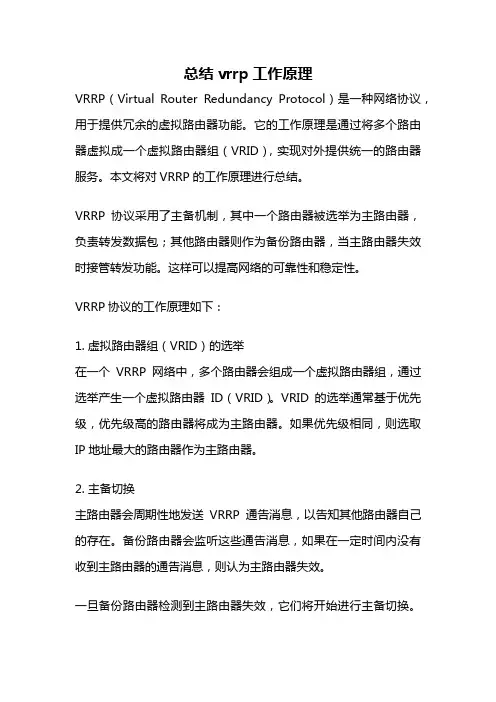

总结vrrp工作原理VRRP（Virtual Router Redundancy Protocol）是一种网络协议，用于提供冗余的虚拟路由器功能。

它的工作原理是通过将多个路由器虚拟成一个虚拟路由器组（VRID），实现对外提供统一的路由器服务。

本文将对VRRP的工作原理进行总结。

VRRP协议采用了主备机制，其中一个路由器被选举为主路由器，负责转发数据包；其他路由器则作为备份路由器，当主路由器失效时接管转发功能。

这样可以提高网络的可靠性和稳定性。

VRRP协议的工作原理如下：1. 虚拟路由器组（VRID）的选举在一个VRRP网络中，多个路由器会组成一个虚拟路由器组，通过选举产生一个虚拟路由器ID（VRID）。

VRID的选举通常基于优先级，优先级高的路由器将成为主路由器。

如果优先级相同，则选取IP地址最大的路由器作为主路由器。

2. 主备切换主路由器会周期性地发送VRRP通告消息，以告知其他路由器自己的存在。

备份路由器会监听这些通告消息，如果在一定时间内没有收到主路由器的通告消息，则认为主路由器失效。

一旦备份路由器检测到主路由器失效，它们将开始进行主备切换。

备份路由器中优先级最高的路由器将接管主路由器的功能，成为新的主路由器。

这个过程中不会中断网络的正常运行，因为主备切换只涉及路由器之间的通信，对外部网络是透明的。

3. ARP请求处理在VRRP网络中，主路由器会负责处理ARP请求。

当主路由器失效后，备份路由器需要接管主路由器的ARP请求处理功能，以保证网络正常运行。

备份路由器会发送ARP请求，获取主路由器的MAC 地址，并将其作为自己的MAC地址响应给请求方。

4. 路由表同步主备切换后，备份路由器需要同步主路由器的路由表信息，确保网络流量可以正确转发。

备份路由器会通过路由协议（如OSPF、BGP等）学习主路由器的路由信息，并更新自己的路由表。

5. 主备恢复当主路由器恢复正常时，它会发送VRRP通告消息，并将自己的优先级设为最高。

VRRP路由协议详解!VRRP路由协议详解VRRP (Virtual Router Redundancy Protocol) 是一种网络协议，旨在提供冗余路由器的故障容忍性和高可用性。

本文将详细介绍VRRP协议的原理、工作方式和应用场景。

一、VRRP协议简介VRRP协议是一种网络协议，用于多个路由器共享一个虚拟IP地址，以提供故障切换和冗余路由器的功能。

VRRP协议定义了一个虚拟路由器组（VRID），组内的路由器通过选举来确定一个主路由器和一个或多个备份路由器，主路由器负责转发网络流量，备份路由器则处于待命状态，一旦主路由器故障，备份路由器将接管转发任务。

二、VRRP协议工作原理1. 虚拟路由器组在一个VRRP域内，多个路由器组成一个虚拟路由器组，共享一个虚拟IP地址。

路由器需要配置相同的VRID才能加入同一个虚拟路由器组。

2. 选举主备份路由器在虚拟路由器组中，路由器通过选举算法来选择一个主路由器和若干备份路由器。

选举算法是基于优先级来实现的，具有最高优先级的路由器被选举为主路由器。

如果主路由器失效，优先级第二高的备份路由器将接替成为新的主路由器。

3. VRRP通告主路由器会周期性地发送VRRP通告消息，其中包括虚拟路由器组的配置信息和优先级等。

备份路由器通过接收VRRP通告来获取主路由器的状态信息，以便在主路由器失效时能够及时接管。

4. 故障切换当主路由器失效或离线时，备份路由器会检测到主路由器的故障，并立即开始接管转发任务。

此过程对网络用户是透明的，网络流量将自动转发到新的主路由器。

三、VRRP协议应用场景1. 提供冗余路由器VRRP协议可以实现多个路由器之间的冗余，确保在主路由器故障时能够自动切换到备份路由器，从而实现网络的高可用性。

2. 实现负载均衡通过设置不同的优先级，可以使主备份路由器之间分担网络流量，从而实现负载均衡。

主路由器可以承担较大的网络流量，并将其余流量传递给备份路由器。

vrrp实验报告原理
VRRP实验报告原理
一、实验目的
本实验旨在通过实际操作，加深对VRRP（虚拟路由冗余协议）原理的理解，掌握VRRP协议的配置和使用方法，以及实现路由器冗余备份的功能。

二、实验原理
VRRP是一种用于提高路由器可靠性和可用性的协议，它允许多台路由器共享同一个虚拟IP地址和虚拟MAC地址，其中一台路由器作为主路由器，其他路由
器作为备份路由器。

主路由器负责转发数据流量，备份路由器则处于待命状态，一旦主路由器出现故障，备份路由器会立即接管主路由器的工作，实现无缝切换，确保网络的连续性和稳定性。

三、实验步骤
1. 配置VRRP组：在路由器上创建VRRP组，指定虚拟IP地址和优先级。

2. 配置VRRP路由器：设置主备份路由器，指定VRRP组的角色和优先级。

3. 验证VRRP功能：检查VRRP路由器的状态和切换情况，验证VRRP协议是否正常工作。

四、实验结果
通过实验操作，我们成功配置了VRRP组，并设置了主备份路由器，指定了虚
拟IP地址和优先级。

在验证过程中，我们模拟了主路由器故障的情况，观察到
备份路由器能够迅速接管主路由器的工作，实现了路由器冗余备份的功能，确
保了网络的连续性和稳定性。

五、实验总结
VRRP协议是一种有效的路由器冗余备份解决方案，通过实验我们深入了解了VRRP协议的原理和工作机制，掌握了VRRP协议的配置和使用方法。

在实际网络中，合理使用VRRP协议能够提高网络的可靠性和可用性，确保网络的正常运行。

希望通过本次实验，能够加深对VRRP协议的理解，为今后的网络管理和维护工作提供参考。

虚拟路由冗余协议VRRP⼀、VRRP简介虚拟路由冗余协议VRRP（Virtual Router Redundancy Protocol）通过把⼏台路由设备联合组成⼀台虚拟的路由设备，将虚拟路由设备的IP 地址作为⽤户的默认⽹关实现与外部⽹络通信。

当⽹关设备发⽣故障时，VRRP机制能够选举新的⽹关设备承担数据流量，从⽽保障⽹络的可靠通信。

随着⽹络的快速普及和相关应⽤的⽇益深⼊，各种增值业务（如IPTV、视频会议等）已经开始⼴泛部署，基础⽹络的可靠性⽇益成为⽤户关注的焦点，能够保证⽹络传输不中断对于终端⽤户⾮常重要。

通常，同⼀⽹段内的所有主机上都设置⼀条相同的、以⽹关为下⼀跳的缺省路由。

主机发往其他⽹段的报⽂将通过缺省路由发往⽹关，再由⽹关进⾏转发，从⽽实现主机与外部⽹络的通信。

当⽹关发⽣故障时，本⽹段内所有以⽹关为缺省路由的主机将⽆法与外部⽹络通信。

增加出⼝⽹关是提⾼系统可靠性的常见⽅法，此时如何在多个出⼝之间进⾏选路就成为需要解决的问题。

VRRP的出现很好的解决了这个问题。

VRRP能够在不改变组⽹的情况下，采⽤将多台路由设备组成⼀个虚拟路由器，通过配置虚拟路由器的IP地址为默认⽹关，实现默认⽹关的备份。

当⽹关设备发⽣故障时，VRRP机制能够选举新的⽹关设备承担数据流量，从⽽保障⽹络的可靠通信。

在具有多播或⼴播能⼒的局域⽹（如以太⽹）中，借助VRRP能在⽹关设备出现故障时仍然提供⾼可靠的缺省链路，⽆需修改主机及⽹关设备的配置信息便可有效避免单⼀链路发⽣故障后的⽹络中断问题。

⼆、VRRP原理1、VRRP概述图1 VRRP备份组⽰意图如上图1所⽰，HostA通过Switch双归属到SwitchA和SwitchB。

在SwitchA和SwitchB上配置VRRP备份组，对外体现为⼀台虚拟路由器，实现链路冗余备份。

我们可以在如上图1所⽰的⽹络中部署VRRP协议，下⾯结合该图介绍VRRP协议的基本概念：1、VRRP路由器（VRRP Router）：运⾏VRRP协议的设备，它可能属于⼀个或多个虚拟路由器，如SwitchA和SwitchB。

VRRP协议虚拟路由器冗余协议的工作原理虚拟路由器冗余协议（Virtual Router Redundancy Protocol，简称VRRP）是一种网络协议，用于提供网络设备的冗余，以确保在主设备出现故障时，备用设备可以无缝接管网络的路由功能。

本文将介绍VRRP协议的工作原理及其在网络中的应用。

一、介绍VRRP协议是一种用于网关冗余的网络协议，常用于局域网中的路由器设备。

通过使用VRRP协议，可以将多台路由器设备组成一个虚拟路由器组（VRG），其中一台被选为主设备（Master），其他设备则处于备用状态（Backup）。

主设备负责处理网络数据的转发，备用设备则处于待机状态，对网络流量进行监视。

二、工作原理VRRP协议的工作原理如下：1. 主备选举当虚拟路由器组初始化或主设备发生故障时，VRRP协议通过选举机制从备用设备中选出一个作为新的主设备。

选举过程中，每个备用设备都有一个优先级值，优先级值较高的设备更有可能被选为主设备。

选举的结果会广播给其他设备，以便整个虚拟路由器组中的所有设备都能感知到主备更替的情况。

2. 发送VRRP消息主设备负责发送VRRP消息，向网络中的其他设备宣告自己是虚拟路由器组的主设备。

这些VRRP消息包含了虚拟路由器的IP地址、优先级值以及持续时间等信息。

备用设备会周期性地接收这些VRRP消息，并根据其中的信息更新自己的状态。

3. 监控网络连通性备用设备通过不断监控网络的连通性来确保主备切换的正常运行。

它们会发送ARP请求，并根据收到的ARP响应来判断网络是否正常工作。

如果备用设备在一定时间内没有接收到ARP响应，它将会主动发起选举过程，试图成为虚拟路由器组的新主设备。

4. 主备切换当主设备失效或备用设备监测到网络的异常时，备用设备将会尝试成为新的主设备。

此时，它会发送VRRP消息广播新的主备选举结果，其他设备接收到后更新自己的状态，并将新主设备的MAC地址作为默认网关。

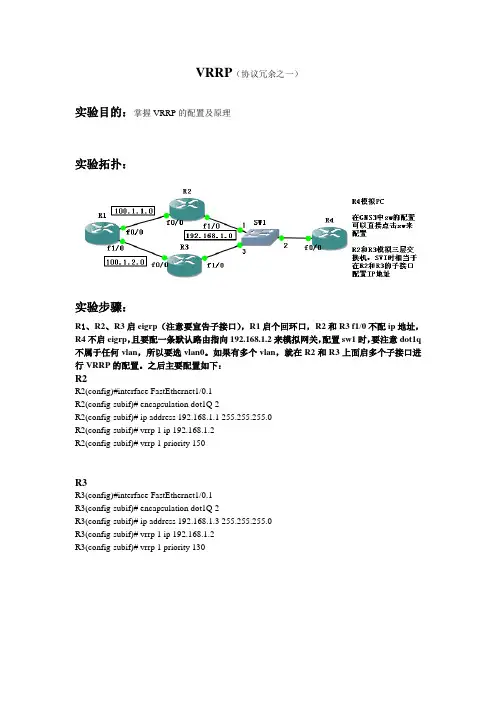

VRRP虚拟路由器冗余协议© 周晓彬【实验环境】GNS3+Cisco 3640+VPCS；【实验原理】VRRP是一种容错协议，它保证当主机的下一跳路由器出现故障时，由另一台路由器来代替出现故障的路由器进行工作，从而保持网络通信的连续性和可靠性。

虚拟路由器：由一个Master路由器和多个Backup路由器组成。

主机将虚拟路由器当作默认网关。

VRID：虚拟路由器的标识。

有相同VRID的一组路由器构成一个虚拟路由器。

Master路由器：虚拟路由器中承担报文转发任务的路由器。

Backup路由器：Master路由器出现故障时，能够代替Master路由器工作的路由器。

虚拟IP地址：虚拟路由器的IP地址。

一个虚拟路由器可以拥有一个或多个IP地址。

IP地址拥有者：接口IP地址与虚拟IP地址相同的路由器被称为IP地址拥有者。

虚拟MAC地址：一个虚拟路由器拥有一个虚拟MAC地址。

虚拟MAC地址的格式为00-00-5E-00-01-{VRID}。

通常情况下，虚拟路由器回应ARP请求使用的是虚拟MAC地址，只有虚拟路由器做特殊配置的时候，才回应接口的真实MAC地址。

优先级：VRRP根据优先级来确定虚拟路由器中每台路由器的地位。

非抢占方式：如果Backup路由器工作在非抢占方式下，则只要Master路由器没有出现故障，Backup 路由器即使随后被配置了更高的优先级也不会成为Master路由器。

抢占方式：如果Backup路由器工作在抢占方式下，当它收到VRRP报文后，会将自己的优先级与通告报文中的优先级进行比较。

如果自己的优先级比当前的Master路由器的优先级高，就会主动抢占成为Master路由器；否则，将保持Backup状态。

虚拟路由器：VRRP将局域网内的一组路由器划分在一起，形成一个VRRP备份组，它在功能上相当于一台虚拟路由器，使用虚拟路由器号进行标识。

以下使用虚拟路由器代替VRRP备份组进行描述。

虚拟路由器有自己的虚拟IP地址和虚拟MAC地址，它的外在表现形式和实际的物理路由器完全一样。

简述虚拟路由冗余协议的工作原理虚拟路由冗余协议（Virtual Router Redundancy Protocol，VRRP）是一种网络协议，用于提供路由器冗余和故障转移功能。

VRRP 允许将多个路由器组合成一个逻辑上的“虚拟路由器”，这个虚拟路由器具有一个虚拟IP地址，客户端将使用这个虚拟IP地址来访问网络服务。

当其中一个路由器发生故障时，其他路由器将接管该虚拟IP 地址并继续提供服务，实现路由器的无缝切换。

VRRP协议的工作原理如下：1. 虚拟路由器选举：在每个VRRP组中，所有的路由器都有一个优先级值（Priority），优先级最高的路由器将被选为主路由器（Master），其他路由器将成为备用路由器（Backup）。

路由器可以手动配置优先级值，也可以通过预定义的规则自动分配。

2. 虚拟路由器运行：主路由器负责响应客户端的请求，它将使用虚拟IP地址作为源地址发送响应数据包。

备用路由器将监测主路由器是否正常运行，备用路由器每隔一段时间向主路由器发送VRRP通告（Advertisement）消息，主路由器收到通告消息后会重置定时器，表明主路由器仍然正常运行。

3. 路由选择算法：当多个备用路由器具有相同的优先级时，路由器将根据虚拟路由器的ID（VRID）来确定新的主路由器。

VRID由网络管理员在配置时指定。

4. 故障转移：当主路由器发生故障时，备用路由器中的一个将成为新的主路由器，并接管虚拟IP地址。

备用路由器之间可能会发生切换，但切换过程对于客户端是透明的，客户端不会察觉到主备路由器的切换，继续访问虚拟IP地址。

5. 恢复操作：一旦主路由器恢复正常，它将重新成为主路由器并接管虚拟IP地址。

备用路由器将停止发送VRRP通告消息，并切换回备用状态。

VRRP协议的工作原理可以分为两个阶段：选举阶段和运行阶段。

在选举阶段，路由器之间根据优先级和VRID来选举主备路由器；在运行阶段，主备路由器之间通过VRRP通告消息来监测主路由器是否正常工作，并实现故障转移和恢复操作。

图解网络：什么是虚拟路由器冗余协议VRRP？你好，这里是网络技术联盟站。

VRRP是一种比较常用容错协议，可以提高网络的可靠性，今天瑞哥和大家详细的介绍一下VRRP协议。

让我们直接开始！目录：•什么是VRRP？•VRRP术语•VRRP工作原理•VRRP三种状态o Initialize 初始状态o Master 活动状态o Backup 备份状态•VRRP选举机制o案例•VRRP其他小点o VRRP抢占o VRRP 版本o VRRP认证•VRRP优点•总结什么是VRRP？•英文全称：Virtual Router Redundancy Protocol•中文名称：虚拟路由器冗余协议•协议：IETF – RFC 3768•组播地址：224.0.0.18•网络层协议•协议号：112VRRP术语•VRRP 路由器：运行 VRRP 的路由器，可能属于一个或多个虚拟路由器。

•虚拟 IP 地址：IP 地址被分配为来自本地子网的虚拟 IP 地址。

•虚拟MAC地址：以十六进制的最后8个字节作为VRRP组号，自动生成一个虚拟MAC地址。

•主路由器：主路由器是根据优先级选出的，如果 VRRP 组的某个组成员的优先级高于其他组成员，则它将被选为主路由器。

•备份路由器：VRRP 组成员中只有一个成为主路由器，其他成员将成为备份路由器，如果主路由器发生故障，则其中一个备用路由器将成为主路由器。

VRRP工作原理VRRP使用虚拟路由器来控制将哪些物理路由器分配给接入网络，一个 VRRP 组由一个主路由器和一个或多个共享虚拟 IP 地址的备份路由器组成，如果主路由器出现故障，VRRP 会自动分配其中一台备用路由器，而不会影响网络流量。

当故障路由器再次运行时，它将再次成为主路由器。

VRRP 无需用户干预或对网络上的任何设备进行额外配置即可提供这种冗余。

VRRP 主路由器向备份路由器发送 VRRP 通告消息，当 VRRP 主路由器发送通告消息失败时，优先级最高的备份路由器接替成为主路由器。
