SolidWorks装配体教程简介SolidWorks是一种功能强大的三维计算机辅助设计（CAD）软件，广泛应用于工程设计和制造领域。
在SolidWorks中，装配体（Assembly）是由多个零件组合而成的模型。
本文将介绍如何使用SolidWorks创建和编辑装配体，并提供一些实用的技巧和建议。
步骤一：创建新的装配体要创建新的装配体，首先需要打开SolidWorks软件。
在SolidWorks主界面上，选择“新建”（New）来创建一个新的文档。
选择“装配体”（Assembly）作为文档类型，并指定名称和存储位置。
步骤二：导入零件在创建新的装配体之后，我们需要将零件导入到装配体中。
可以通过以下几种方式导入零件：1.拖拽：将零件文件简单拖拽到装配体窗口中。
2.插入：选择“插入组件”（Insert Component），然后选择要导入的零件文件。
3.复制：可以复制和粘贴之前已经存在于装配体中的零件，以节省导入的步骤。
步骤三：组装零件在导入零件之后，我们需要将它们组装在一起以创建完整的装配体。
可以使用以下工具和技巧进行组装：1.对齐：使用“对齐”（Align）工具将零件的特定面对齐，确保装配体的准确性。
2.关系：使用“关系”（Mate）工具添加关系，如平行、垂直、共线等，以确保零件之间相对位置的正确性。
3.约束：使用“约束”（Constraint）工具对零件进行约束，例如固定、旋转、平移到指定位置等。
步骤四：调整装配体一旦完成零件的组装，可能需要对装配体进行调整以满足设计要求。
以下是一些常用的调整方法：1.改变尺寸：可以通过编辑零件的尺寸来调整装配体的大小和形状。
2.旋转和移动：可以通过旋转和移动零件来调整它们之间的相对位置。
3.更换件号：可以通过更换零件的属性来替换装配体中的零件，并实时预览更改。
步骤五：创建装配剖面有时，我们需要创建装配体的剖面以更好地展示内部结构。
以下是创建装配剖面的步骤：1.选择“标注剖面”（Section View）工具。
solidworks装配体教程SolidWorks装配体教程首先，打开SolidWorks软件并创建一个新的装配体文件。
选择适当的单位和尺寸。
接下来，导入需要组装的零件文件。
可以使用“文件”菜单中的“导入”选项，或者直接拖动零件文件到装配体窗口中。
确保零件的坐标系和装配体的坐标系是一致的。
在装配体窗口中，选择一个适当的基准面或者平面作为参考面。
这将有助于正确地定位和组装零件。
使用组装工具栏上的“组装”功能来添加零件。
点击“组装”按钮后，在装配体窗口中选择一个零件，并点击鼠标左键以确定零件的位置。
再次点击鼠标左键以确定零件的方向。
重复以上步骤，将所有需要组装的零件添加到装配体中。
确保每个零件都正确地位置和定位。
一旦所有零件被添加到装配体中，可以使用“约束”工具来限制零件的运动。
选择一个零件和一个约束类型，然后选择需要约束的位置或者方向。
点击鼠标左键以确定约束。
继续添加约束，直到所有零件都被适当地约束和定位。
确保装配体中的零件能够以正确的方式相互交互。
在完成装配体的定位和约束后，可以使用“关系”工具来定义零件之间的关系。
这些关系可以是平行、垂直、对称等。
选择一个零件和一个关系类型，然后选择需要关联的位置或者方向。
点击鼠标左键以确定关系。
继续添加关系，直到所有零件之间的关系都被定义和确定。
确保装配体中的零件之间的关系是正确的和逻辑上合理的。
完成以上步骤后，保存装配体文件。
可以使用“文件”菜单中的“保存”选项，或者使用快捷键Ctrl + S。
这是一个基本的SolidWorks装配体教程，希望对您有所帮助。
记住，在学习和使用SolidWorks时，不断练习和实践是关键！。

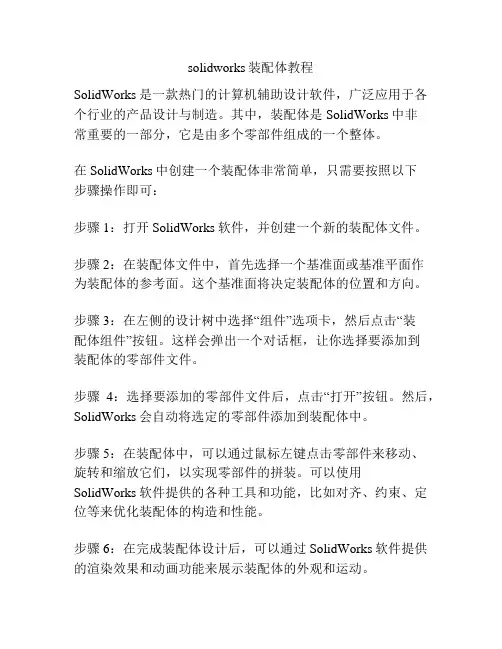

solidworks装配体教程SolidWorks是一款热门的计算机辅助设计软件，广泛应用于各个行业的产品设计与制造。
其中，装配体是SolidWorks中非常重要的一部分，它是由多个零部件组成的一个整体。
在SolidWorks中创建一个装配体非常简单，只需要按照以下步骤操作即可：步骤1：打开SolidWorks软件，并创建一个新的装配体文件。
步骤2：在装配体文件中，首先选择一个基准面或基准平面作为装配体的参考面。
这个基准面将决定装配体的位置和方向。
步骤3：在左侧的设计树中选择“组件”选项卡，然后点击“装配体组件”按钮。
这样会弹出一个对话框，让你选择要添加到装配体的零部件文件。
步骤4：选择要添加的零部件文件后，点击“打开”按钮。
然后，SolidWorks会自动将选定的零部件添加到装配体中。
步骤5：在装配体中，可以通过鼠标左键点击零部件来移动、旋转和缩放它们，以实现零部件的拼装。
可以使用SolidWorks软件提供的各种工具和功能，比如对齐、约束、定位等来优化装配体的构造和性能。
步骤6：在完成装配体设计后，可以通过SolidWorks软件提供的渲染效果和动画功能来展示装配体的外观和运动。
除了上述基本步骤外，以下是一些关于SolidWorks装配体的高级技巧和功能：1. 配置部件：SolidWorks允许在一个零部件文件中创建多个配置，每个配置可以有不同的尺寸、参数和特性。
在装配体中，可以通过配置部件来实现不同装配状态的切换。
2. 宏命令：SolidWorks提供了宏命令功能，可以记录和回放用户在软件中的操作，从而实现自动化和批量处理。
这对于时间-consuming的装配体设计非常有帮助。
3. 两步运动：SolidWorks中的两步运动功能允许用户模拟装配体中零部件的运动。
通过设置零部件的运动轨迹和约束条件，可以观察和分析装配体的运动行为。
4. 碰撞检测：SolidWorks的碰撞检测功能可以帮助用户检测装配体中的零部件之间的碰撞情况，并提供相应的解决方案。

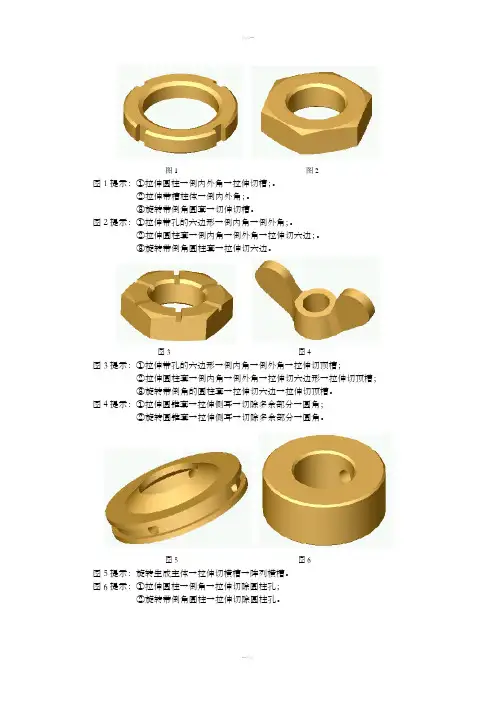

图1 图2图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。
②拉伸带槽柱体→倒内外角；。
③旋转带倒角圆套→切伸切槽。
图2提示：①拉伸带孔的六边形→倒内角→倒外角；。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。
③旋转带倒角圆柱套→拉伸切六边。
图3 图4图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽；②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽；③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。
图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角；②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5 图6图5提示：旋转生成主体→拉伸切横槽→阵列横槽。
图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔；②旋转带倒角圆柱→拉伸切除圆柱孔。
图7 图8图7提示：旋转法。
图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔；②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。
图9 图10图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。
图10提示：①旋转法。
图11 图12图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。
图12提示：旋转主体→切除拉伸孔→切除拉伸槽。
图13 图14图13提示：①旋转。
图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15 图16图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。
图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。
②从库中提取→保存零件。
图17 图18图17提示：旋转主体→切除拉伸孔。
图18提示：旋转主体→切除拉伸孔。
图19 图20图19提示：旋转主体→拉伸切除六边形。
图20提示：旋转主体→拉伸切除六边形。
图21 图22图21提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图22提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
solidworks经典练习题SolidWorks是一款广泛应用于三维建模和计算机辅助设计的软件，它为工程师和设计师提供了强大的工具来创建和分析复杂的机械部件和装配体。
为了帮助大家更好地掌握SolidWorks软件的使用技巧，下面给大家介绍一些经典的练习题。
练习题一：创建实体模型首先，我们需要创建一个简单的立方体模型。
打开SolidWorks软件，点击“新建”按钮。
在新建文件对话框中，选择“零件”选项，并设置单位为毫米。
点击“确定”按钮。
接下来，在“特征”菜单中选择“凸起”，然后点击立方体的底面，输入尺寸参数，比如长、宽和高分别设置为50mm。
点击“确定”按钮，立方体模型就创建完成了。
练习题二：创建二维草图在这个练习题中，我们将学习如何创建一个带有圆形和矩形的二维草图。
首先，打开SolidWorks软件，点击“新建”按钮。
在新建文件对话框中，选择“零件”选项，并设置单位为毫米。
点击“确定”按钮。
接下来，在图形工具栏中选择“线”工具，然后在图纸中点击并画出一个矩形，设置矩形的尺寸参数。
然后，在图形工具栏中选择“圆”工具，点击图纸上的某个位置并拖动鼠标，画出一个圆形，设置圆形的半径参数。
练习题三：装配体设计在这个练习题中，我们将学习如何创建一个简单的装配体。
首先，打开SolidWorks软件，点击“新建”按钮。
在新建文件对话框中，选择“装配体”选项，并设置单位为毫米。
点击“确定”按钮。
接下来，我们需要导入一些零件文件。
点击“文件”菜单，选择“打开”，然后选择需要导入的零件文件。
在装配模式下，选择“零件”栏中的一个零件文件，并将其拖动到装配体图纸中。
重复这个步骤，导入其他的零件文件，直到装配体中包含所有的零件。
在装配体中，我们可以使用不同的约束来定位和连接零件。
在“装配”工具栏中选择“约束”工具，然后在画面中选择需要约束的零件，并设置相应的约束类型和参数。
练习题四：渲染和动画效果在这个练习题中，我们将学习如何给SolidWorks模型添加渲染和动画效果，使其更加逼真和生动。

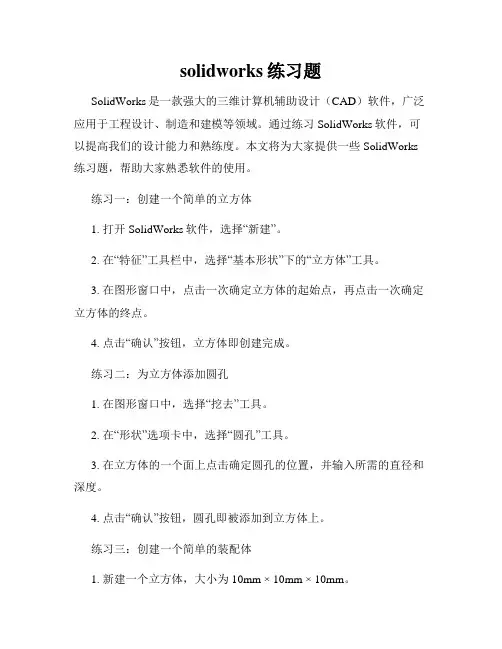

solidworks练习题SolidWorks是一款强大的三维计算机辅助设计（CAD）软件，广泛应用于工程设计、制造和建模等领域。
通过练习SolidWorks软件，可以提高我们的设计能力和熟练度。
本文将为大家提供一些SolidWorks 练习题，帮助大家熟悉软件的使用。
练习一：创建一个简单的立方体1. 打开SolidWorks软件，选择“新建”。
2. 在“特征”工具栏中，选择“基本形状”下的“立方体”工具。
3. 在图形窗口中，点击一次确定立方体的起始点，再点击一次确定立方体的终点。
4. 点击“确认”按钮，立方体即创建完成。
练习二：为立方体添加圆孔1. 在图形窗口中，选择“挖去”工具。
2. 在“形状”选项卡中，选择“圆孔”工具。
3. 在立方体的一个面上点击确定圆孔的位置，并输入所需的直径和深度。
4. 点击“确认”按钮，圆孔即被添加到立方体上。
练习三：创建一个简单的装配体1. 新建一个立方体，大小为10mm × 10mm × 10mm。
2. 拷贝该立方体，位置为(20mm, 20mm, 20mm)。
3. 保存并关闭该文件。
4. 打开一个新文件，选择“装配”。
5. 在“装配”选项卡中，选择“新零部件”工具，并将之前的两个立方体文件添加进来。
6. 在图形窗口中，通过调整位置、旋转等方式将两个立方体对齐，形成一个装配体。
练习四：进行模型编辑和修剪操作1. 创建一个立方体，大小为20mm × 20mm × 20mm。
2. 在图形窗口中，选择“修剪”工具。
3. 选择要修剪的面，并在一个新的平面上绘制一个轮廓。
4. 在该轮廓中创建一个矩形，再选择“修剪”工具将立方体中超出矩形边界的部分去除。
练习五：进行装配体运动仿真1. 创建一个装配体，包括一个立方体和一个圆柱体。
2. 在“运动仿真”选项卡中，选择“新的运动仿真”。
3. 在“运动”菜单中，选择“添加关节”工具。
4. 选择适当的关节类型，将立方体和圆柱体连接起来。

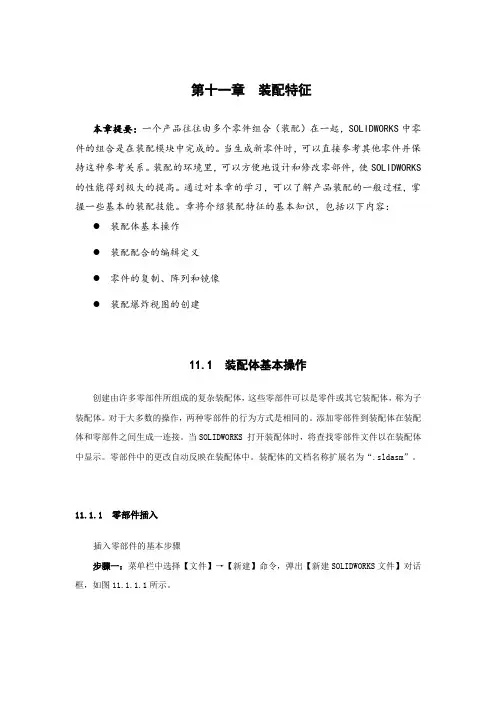

第十一章装配特征本章提要：一个产品往往由多个零件组合（装配）在一起，SOLIDWORKS中零件的组合是在装配模块中完成的。
当生成新零件时，可以直接参考其他零件并保持这种参考关系。
装配的环境里，可以方便地设计和修改零部件，使SOLIDWORKS 的性能得到极大的提高。
通过对本章的学习，可以了解产品装配的一般过程，掌握一些基本的装配技能。
章将介绍装配特征的基本知识，包括以下内容：●装配体基本操作●装配配合的编辑定义●零件的复制、阵列和镜像●装配爆炸视图的创建11.1 装配体基本操作创建由许多零部件所组成的复杂装配体，这些零部件可以是零件或其它装配体，称为子装配体。
对于大多数的操作，两种零部件的行为方式是相同的。
添加零部件到装配体在装配体和零部件之间生成一连接。
当SOLIDWORKS 打开装配体时，将查找零部件文件以在装配体中显示。
零部件中的更改自动反映在装配体中。
装配体的文档名称扩展名为“.sldasm”。
11.1.1 零部件插入插入零部件的基本步骤步骤一：菜单栏中选择【文件】→【新建】命令，弹出【新建SOLIDWORKS文件】对话框，如图11.1.1.1所示。
图11.1.1.1 【新建SOLIDWORKS文件】对话框步骤二：单击（装配体）→【确定】命令，进入装配体制作界面。
步骤三：在【开始装配体】属性管理器中，单击【插入零部件】选项组中的【浏览】按钮，弹出【打开】对话框，如图11.1.1.2所示。
图11.1.1.2 装配体制作界面步骤四：选择一个零件作为装配体的基准零件，单击【打开】按钮，在视图区合适位置单击放置零件，调整视图【等轴侧】，即可得到导入零件后的界面。
如图11.1.1.3所示。
图11.1.1.3 导入零件后的界面步骤五：放置第二个零件，将一个零部件（单个零件或子装配体）放入此装配体中，文件会与装配体链接，模型在装配体中，文件数据依然保存在原零部件文件中。
11.1.2 建立装配体的方法（1）自下而上的方法【自下而上】设计法是比较传统的方法。

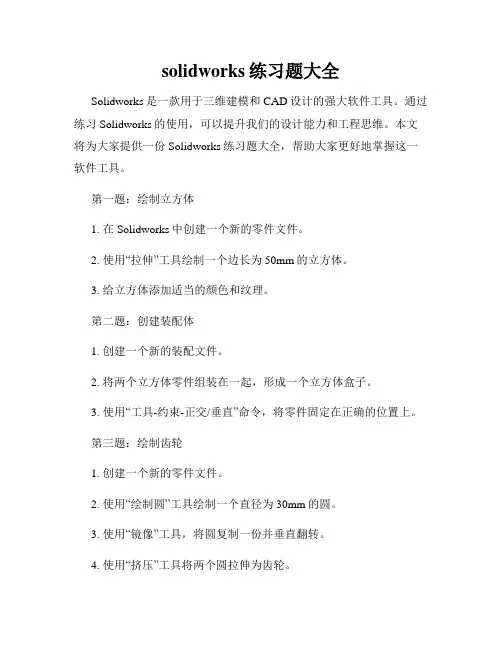

solidworks练习题大全Solidworks是一款用于三维建模和CAD设计的强大软件工具。
通过练习Solidworks的使用，可以提升我们的设计能力和工程思维。
本文将为大家提供一份Solidworks练习题大全，帮助大家更好地掌握这一软件工具。
第一题：绘制立方体1. 在Solidworks中创建一个新的零件文件。
2. 使用“拉伸”工具绘制一个边长为50mm的立方体。
3. 给立方体添加适当的颜色和纹理。
第二题：创建装配体1. 创建一个新的装配文件。
2. 将两个立方体零件组装在一起，形成一个立方体盒子。
3. 使用“工具-约束-正交/垂直”命令，将零件固定在正确的位置上。
第三题：绘制齿轮1. 创建一个新的零件文件。
2. 使用“绘制圆”工具绘制一个直径为30mm的圆。
3. 使用“镜像”工具，将圆复制一份并垂直翻转。
4. 使用“挤压”工具将两个圆拉伸为齿轮。
第四题：创建装配体1. 创建一个新的装配文件。
2. 将两个齿轮零件组装在一起，形成一个齿轮传动系统。
3. 使用“工具-约束-同心”命令，将齿轮固定在正确的位置上。
第五题：创建机械手臂1. 创建一个新的装配文件。
2. 使用“拉伸”工具绘制一个长方体作为机械手臂的主体。
3. 使用“拉伸”工具绘制两个圆柱体作为机械手臂的关节。
4. 使用“工具-约束-万向关节”命令，将圆柱体固定在正确的位置上。
第六题：创建渲染效果1. 在Solidworks中打开一个已有的零件文件。
2. 使用“渲染”功能，为零件添加逼真的材质和光照效果。
3. 使用“保存”功能，将渲染效果保存为图片或动画。
第七题：创建流体仿真1. 创建一个新的流体仿真文件。
2. 导入一个已有的零件文件。
3. 使用“流体域”工具绘制仿真区域。
4. 设置流体属性和边界条件。
5. 运行仿真，并根据结果进行分析和优化。
通过以上几个练习题，我们可以熟悉Solidworks的基本操作和功能，并逐步掌握更高级的技巧和应用。

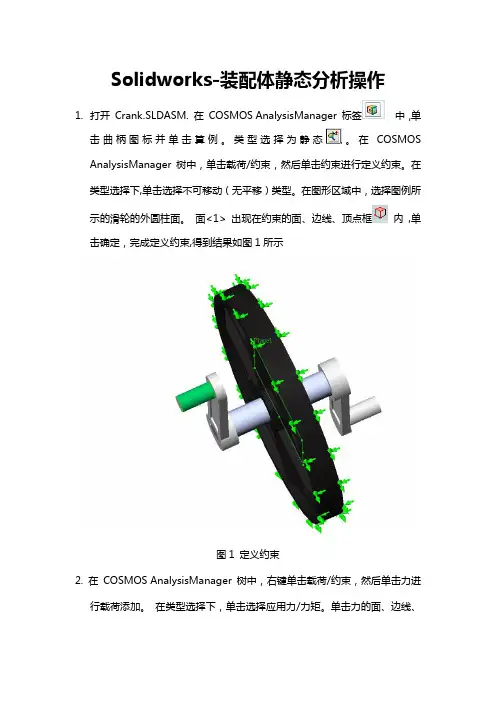

Solidworks-装配体静态分析操作1.打开Crank.SLDASM. 在COSMOS AnalysisManager 标签中，单击曲柄图标并单击算例。
类型选择为静态。
在COSMOS AnalysisManager树中，单击载荷/约束，然后单击约束进行定义约束。
在类型选择下,单击选择不可移动（无平移）类型。
在图形区域中，选择图例所示的滑轮的外圆柱面。
面<1> 出现在约束的面、边线、顶点框内,单击确定，完成定义约束,得到结果如图1所示图1 定义约束2. 在COSMOS AnalysisManager 树中，右键单击载荷/约束，然后单击力进行载荷添加。
在类型选择下，单击选择应用力/力矩。
单击力的面、边线、顶点框内，然后单击图中所示的曲柄臂顶部销钉的面。
单击方向的面、边线、基准面、基准轴框内，然后在弹出的FeatureManager 设计树中选择装配体的基准面1。
在单位下，选择英制(IPS)。
在力（每个实体）单击沿基准面方向1 。
键入200 为力的大小，清除垂直于基准面。
单击确定,完成载荷的添加. 得到结果如图2所示图2 添加载荷3. 在COSMOS AnalysisManager 树中，右键单击网格图标，然后选择生成网格。
在PropertyManager 中的选项下，应用以下设定。
在网格参数下，选择网格化后运行分析.接受默认的整体大小和公差。
网格化过程开始,完成网格化，自动开始分析。
网格划分如图3所示图3 网格划分4. von Mises 静态应力分析：在COSMOS AnalysisManager 树中，右键单击载荷/约束，并单击全部隐藏以隐藏约束和载荷符号。
打开结果文件夹。
双击应力(-von Mises-) 以显示图解。
结果如图4所示。
图4 von Mises 应力图5. 静态位移URES分析：打开结果文件夹。
双击位移(URES) 以显示图解，结果如图5所示图5 静态位移图6.静态应变分析：打开结果文件夹。
solidworks综合练习题介绍：SolidWorks是一款三维CAD软件，被广泛应用于工程领域。
学习SolidWorks需要通过实践练习来巩固知识和提高技能。
本文为大家提供一些SolidWorks综合练习题，帮助大家巩固所学知识。
练习一：创建简单零件在SolidWorks中创建一个螺钉的3D模型。
步骤：1. 打开SolidWorks软件，创建一个新零件。
2. 使用圆形草图工具绘制螺钉头部的外轮廓。
3. 使用螺旋草图工具创建螺纹轮廓。
4. 使用凸台特征创建螺钉头部的凸台形状。
5. 使用圆柱特征创建螺钉的杆状部分。
6. 将螺钉杆与头部组合在一起。
练习二：装配零件在SolidWorks中进行零件装配练习。
1. 打开SolidWorks软件，创建一个新装配文件。
2. 导入之前创建的螺钉零件。
3. 创建一个新的零件，绘制一个孔洞，作为螺钉的装配点。
4. 将螺钉零件和孔洞零件组合在一起，进行装配。
练习三：绘制工程图利用SolidWorks绘制螺钉的工程图。
1. 在SolidWorks中打开之前创建的螺钉零件。
2. 选择绘制2D工程图的功能。
3. 按照标准的绘图规范，绘制螺钉的正视图、俯视图和侧视图。
4. 添加必要的尺寸和标注。
5. 导出工程图为常见的图像格式。
练习四：动态仿真在SolidWorks中进行螺钉的装配动态仿真。
1. 打开SolidWorks软件，创建一个新装配文件。
2. 导入之前创建的螺钉零件。
3. 创建一个固定的平面（例如桌面）作为仿真环境。
4. 在装配中施加适当的力或力矩，模拟螺钉在应力加载下的行为。
5. 运行动态仿真，并观察螺钉的反应。
6. 根据仿真结果优化设计，改进螺钉的结构。
结论：通过以上综合练习题，我们能够更加深入地了解SolidWorks的功能和应用。
在实践中，我们不仅需要掌握基本的建模技巧，还需要学会装配零件、制作工程图和进行动态仿真等操作。
通过不断的练习，我们可以提高自己的设计能力和工程思维，为实际工作做好准备。
solidworks装配体练习题SolidWorks是一款广泛应用于机械设计领域的三维建模软件，它的装配体功能可以帮助工程师们将多个零部件组装成一个完整的机械系统。
通过练习题的形式，我们可以更好地掌握SolidWorks的装配体功能，并提高我们的设计能力。
在进行SolidWorks装配体练习题之前，我们首先需要了解一些基本的概念和操作。
装配体是由多个零部件组成的，每个零部件都有自己的位置和方向。
在SolidWorks中，我们可以通过添加约束来定义零部件之间的相对位置和运动关系。
常见的约束包括固定、对齐、垂直等。
接下来，让我们来看一个实际的练习题。
假设我们要设计一个简单的手动搅拌器，它由一个手柄和一个搅拌头组成。
首先，我们需要创建两个零部件，一个是手柄，另一个是搅拌头。
我们可以使用SolidWorks的绘图工具来绘制这两个零部件的草图，并通过拉伸、旋转等操作将其转换为三维实体。
完成零部件的设计后，我们可以开始进行装配体的建模。
首先，我们需要将手柄和搅拌头导入到装配体中。
在SolidWorks中，我们可以通过“插入”菜单中的“零部件”选项来导入零部件。
导入后，我们需要将它们放置在适当的位置上。
接下来，我们需要添加约束来定义手柄和搅拌头之间的相对位置和运动关系。
我们可以使用SolidWorks的约束工具来实现这一目标。
例如，我们可以使用“固定”约束将手柄的一个端点固定在搅拌头上，以确保它们始终保持连接状态。
此外，我们还可以使用“对齐”约束来保持手柄和搅拌头的轴线对齐，使其能够顺利旋转。
完成约束的添加后，我们可以对装配体进行进一步的调整和优化。
例如，我们可以调整手柄和搅拌头的长度、直径等参数，以满足设计要求。
在SolidWorks中，我们可以通过修改零部件的尺寸来实现这一目标。
只需双击相应的尺寸，然后输入新的数值即可。
除了基本的装配体功能外，SolidWorks还提供了许多其他的工具和功能，可以帮助我们更好地完成设计任务。
移动零部件将零部件拖动到新的位置。
将零部件拖动到新的位置。
注意： 注意：无法移动一个位置已固定和完全定义的零部件。
无法移动一个位置已固定和完全定义的零部件。
只能在配合关系允许的自由度范围内移动该零部件。
只能在配合关系允许的自由度范围内移动该零部件。
旋转零部件将零部件旋转到新的角度。
将零部件旋转到新的角度。
注：可以逐个地连续旋转零部件。
可以逐个地连续旋转零部件。
配合类型 配合类型重合： 将所选择的面、 重合： 将所选择的面、边线及基准面重合在一条无限长 的直线上，或将两个点重合。
的直线上，或将两个点重合。
垂直： 将所选项目以90度相互垂直 度相互垂直。
垂直： 将所选项目以 度相互垂直。
相切： 所选的项目会保持相切（ 相切： 所选的项目会保持相切（至少有一选择项目必须 为圆柱面、圆锥面或球面）。
为圆柱面、圆锥面或球面）。
同轴心：将所选的项目位于同一中心点。
同轴心：将所选的项目位于同一中心点。
平行： 所选项保持相同的方向， 平行： 所选项保持相同的方向，并且互相保持相同的距离 距离： 所选的项目之间会保持指定的距离。
距离： 所选的项目之间会保持指定的距离。
角度: 会将所选项目以指定的角度配合。
角度 会将所选项目以指定的角度配合。
对称： 将所选项目放置到离对称基准面相等距离。
对称： 将所选项目放置到离对称基准面相等距离。
碰撞与干涉检查可以检查整个装配体的零部件之间的碰撞， 可以检查整个装配体的零部件之间的碰撞，也可以 在零部件之间进行干涉检查。
在零部件之间进行干涉检查。
可以为下列类型检查碰撞： 可以为下列类型检查碰撞：平面、圆柱面、圆锥面、球面和环面。
平面、圆柱面、圆锥面、球面和环面。
习题2 习题（P227） ）夹柄1夹体夹柄2习题3（ 习题 （BOM Lab）—1 ）Cover Plate Offset ShaftRound Cover PlateWorm Gear ShaftHousing习题3（ 习题 （BOM Lab）—2 ）Worm Gear习题3（ 习题 （BOM Lab）—3 ）Cover Plate Offset Shaft HousingWorm Gear Worm Gear Shaft习题4（ 习题 （copy&paste view）—1 ）crank-knob crank-armcrank-shaft习题4（ 习题 （copy&paste view）—2 ）bracket Yoke_male spider Yoke_female pin。
Solidworks- 装配体与工程图1.装配体所需要的零件：升降台、床鞍、工作台、托座、头具、刻度、销钉、柱杆以及锁模。
位于安装目录>\samples\tutorial\assemblymates文件夹. 零件如图1所示：图1装配体所需要的零件2.新建装配体文件, 打开knee. Sldprt 将指针移动到原点上, 单击放置升降台.如图2所示:图2 放置升降台3.插入saddle.sldprt零件,进行升降台和床鞍的配合.选择升降台的顶面和床鞍的底面, 以及床鞍和升降台上选择对应的角面. 接受重合配合.即完成升降台和床鞍的配合.如图3所示图3 升降台和床鞍的配合4.插入table.sldprt零件, 添加工作台与床鞍的配合.选择床鞍的顶面以及工作台的底面, 以及工作台和床鞍上选择对应的角面,接受重合配合.完成工作台与床鞍的配合. 然后将床鞍的右视基准面与工作台的右视基准面添加重合配合. 将床鞍的前视基准面与装配体的前视基准面添加距离配合,距离为250. 这样完成对工作台和床鞍进行完全约束.如图4 所示图4.工作台与床鞍的配合5.插入bracket.sldprt零件,对托座和床鞍进行配合.选择在托座的背面和床鞍的正面之间添加重合配合, 选择托座的顶面和床鞍的顶面添加距离配合,距离为3. 在托座的右视基准面和床鞍的右视基准面之间添加重合配合.如图5所示图5 托座和床鞍进行配合6.插入head.sldprt零件, 将编码头定位在托座上. 选择编码头的小底面之一和托座的顶面之间添加重合配合. 选择编码头底部的孔和托架中的对应孔之间添加同心配合. 在编码头和床鞍之间添加平行配合,实现编码头的完全定位.如图6所示图6 编码头定位在托座上7.插入scale.sldprt零件, 将刻度与编码头相配合. 在刻度和穿过编码头的孔的圆柱面之间添加同心配合。
如图7所示图7 刻度与编码头相配合8. 插入pillar.sldprt零件，柱杆添加到工作台一侧的孔，添加同心配合与重合配合。
solidworks初学练习题SolidWorks是一款被广泛应用于三维建模领域的计算机辅助设计软件。
对于初学者而言，掌握其基本功能和操作技巧是至关重要的。
本文将为您介绍一些适用于SolidWorks初学者的练习题，帮助您熟悉软件的使用并提升您的建模能力。
1. 练习题一：创建简单零件首先，我们从最基本的零件创建开始。
在SolidWorks中创建一个简单的方块。
步骤如下：1）打开SolidWorks软件并选择“新建”。
2）选择“零件”文件类型，点击“确定”。
3）在绘图区域，选择“矩形”工具，并绘制一个矩形。
4）选择“拉伸”工具，并拉伸该矩形，使其成为一个立方体。
5）根据需要，可以在立方体上添加圆角或者其他特征。
2. 练习题二：创建装配体在SolidWorks中，装配体是由多个零部件组成的。
这个练习题将帮助您练习如何创建简单的装配体。
请按照以下步骤进行操作：1）打开SolidWorks软件并选择“新建”。
2）选择“装配体”文件类型，点击“确定”。
3）选择“插入零件”工具，然后选择您之前创建的方块零件。
4）将方块零件放置在装配体中的适当位置，并调整其姿态和尺寸，使其与装配体的其他部件匹配。
3. 练习题三：创建复杂曲面除了基本的几何图形，SolidWorks还可以帮助您创建更复杂的曲面。
以下练习题将帮助您了解曲面功能的使用：1）打开SolidWorks软件并选择“新建”。
2）选择“曲面”文件类型，点击“确定”。
3）选择“曲面绘制”工具，并根据需要绘制一个自定义的曲面形状。
4）使用“修补”工具，将绘制的曲面闭合并封固。
5）根据需要，可以对闭合的曲面进行后续修饰，如添加孔洞或圆角。
4. 练习题四：创建工程图在SolidWorks中，您可以通过创建工程图向其他人传达您的设计意图。
请按照以下步骤进行操作：1）打开SolidWorks软件并选择“新建”。
2）选择“零件”或“装配体”文件类型，点击“确定”。
3）打开“视图”选项卡，选择“创建工程图”的工具。
