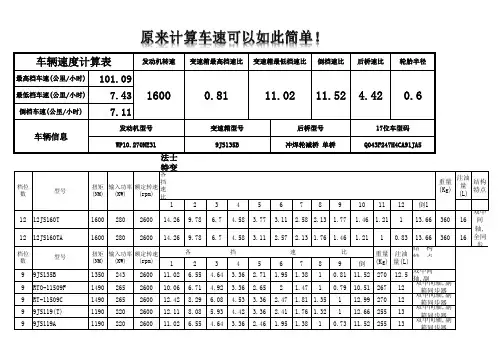

法士特变各挡速比重量(Kg)注油量(L)结构特点123456789101112倒11212JS160T 1600280260014.269.78 6.7 4.58 3.77 3.11 2.58 2.13 1.77 1.46 1.21113.66360161212JS160TA1600280260014.269.786.74.583.112.572.13 1.761.461.2110.8313.6636016结 构特 点123456789倒99JS135B 1350243260011.02 6.55 4.64 3.36 2.71 1.95 1.3810.8111.5227012.5双中间轴,副9RTO-11509F 1490265260010.06 6.71 4.92 3.36 2.652 1.4710.7910.51267129RT-11509C 1490265260012.428.29 6.08 4.53 3.36 2.47 1.81 1.35112.992701299JS119(T)1190220260012.118.08 5.93 4.42 3.36 2.41 1.76 1.32112.662551399JS119A1190220260011.026.554.643.362.461.951.3810.7311.5225513车辆速度计算表发动机转速变速箱最高档速比变速箱最低档速比倒档速比后桥速比轮胎半径最高档车速(公里/小时)101.0916000.8111.0211.52 4.420.6最低档车速(公里/小时)7.43倒档车速(公里/小时)7.11车辆信息发动机型号变速箱型号后桥型号17位车型码WP10.270NE319JS135B冲焊轮减桥 单桥Q043F247H4CA91JA5档位数型号扭矩(NM)输入功率(KW)额定转速(rpm)双中间轴,全同步档位数型号扭矩(NM)输入功率(KW)额定转速(rpm)各 挡 速 比重量(Kg)注油量(L)双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器一汽。

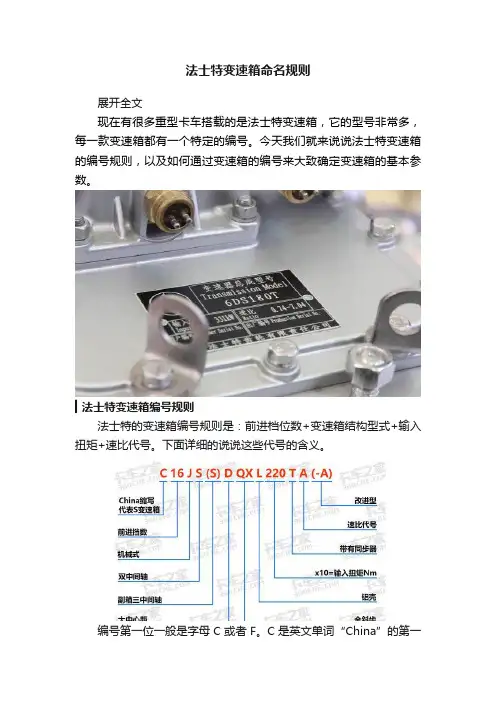

法士特变速箱命名规则展开全文现在有很多重型卡车搭载的是法士特变速箱，它的型号非常多，每一款变速箱都有一个特定的编号。
今天我们就来说说法士特变速箱的编号规则，以及如何通过变速箱的编号来大致确定变速箱的基本参数。
▎法士特变速箱编号规则法士特的变速箱编号规则是：前进档位数+变速箱结构型式+输入扭矩+速比代号。
下面详细的说说这些代号的含义。
编号第一位一般是字母C或者F。
C是英文单词“China”的第一个字母，代表中国的意思。
在S变速箱之前，法士特所有的产品均没有在前面加C的习惯。
之所以在S变速箱上首次前缀中国的单词，也寓意着S变速箱代表了法士特的最高水平，是法士特面向国内以及海外市场开发的产品。
“F”表示法士特品牌。
编号第二位和第三位表示变速箱前进档位的数量。
根据法士特的产品型谱来看，分别有5档、6档、7档、8档、9档、10档、12档、16档、20档和24档。
其中最常见的是8挡、9档、10档、12档和16档变速箱，5档、6档、7档变速箱是单箱，8档以上的变速箱都是主副箱结构的双箱。
编号第四位表示变速箱结构型式，J表示机械式传动，D表示整体式单箱结构变速箱。
编号第五位表示变速箱中间轴的数量，S表示双中间轴。
现阶段法士特变速箱全系都是双中间轴设计，它的优点是承载的扭矩大、传动平稳、轴向尺寸小。
如果在S后面再加一个S，表示副箱是三中间轴结构，这是非常少见的。
如果在S后面再加一个D，表示副箱是大中心距，中心距的尺寸决定变速箱扭矩的大小，大中心距也表示变速箱可以承受更大的输入扭矩。
编号第六位表示齿轮的型式。
如果是QX代表“全斜齿”的意思，变速箱主副箱都是斜齿轮；如果只有X，表示只有副箱是斜齿轮。
相对于直齿来说，由于斜齿轮啮合过程是逐步啮合，所以传动平稳，噪音也更低，另外斜齿的重合度大（同时有效的啮合齿数多），所以斜齿的承载能力也更好。
如果是直齿就不用字母表示。
编号第七位表示变速箱外壳的材质。
如果是L代表变速箱外壳的材质是铝合金，如果是铁壳则不用字母表示。
第四章变速器第一节概述陕汽德龙系列重卡装配法士特引进美国富勒公司生产的系列变速器，该系列变速器具有独特的双中间轴结构，具有结构简单、重量轻、体积小、传动效率高、可靠性高、维修方便等优点。
陕汽德龙系列重卡选配法士特生产的F9、F10、F12、F16变速器。
法士特变速器的结构基本相同，下面就以9档箱为例。

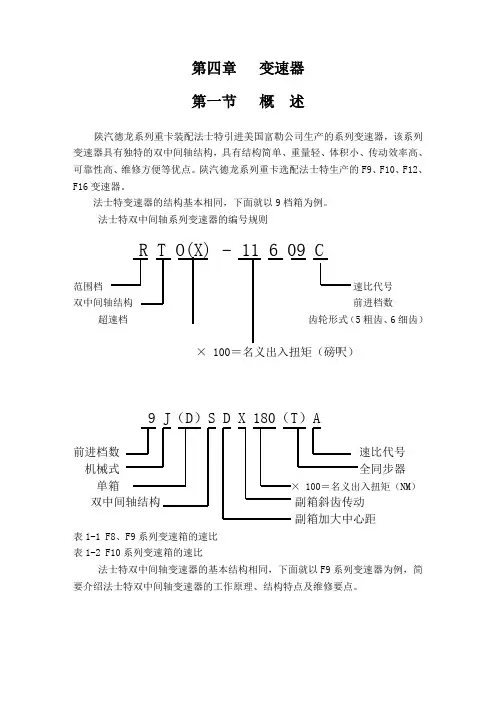

法士特双中间轴系列变速器的编号规则R T O(X) – 11 6 09 C范围档速比代号双中间轴结构前进档数超速档齿轮形式（5粗齿、6细齿）× 100＝名义出入扭矩（磅呎）9 J（D）S D X 180（T）A前进档数速比代号机械式全同步器单箱× 100＝名义出入扭矩（NM）双中间轴结构副箱斜齿传动副箱加大中心距表1-1 F8、F9系列变速箱的速比表1-2 F10系列变速箱的速比法士特双中间轴变速器的基本结构相同，下面就以F9系列变速器为例，简要介绍法士特双中间轴变速器的工作原理、结构特点及维修要点。
