中重卡变速器产品介绍

●陕西法士特法士特占据了卡车变速箱大部分市场，重卡市场更是超过八成，其命名规则也比较典型，国内别的变速箱厂商一般也都类似。

法士特命名规则如下图所示。

法士特系列变速箱命名规则参照图中的命名规则，12JS160T中12表示档位数为12，JS表示机械式双中间轴结构，160表示额定输入扭矩1600Nm，T表示带有同步器。

9JSS大力金刚全同步器系列的9JSS180T变速箱的解释为：9表示9档，JSS表示机械式结构，主箱双中间轴、副箱三中间轴结构，180表示额定扭矩为1800Nm，T表示带有同步器。

80年代从伊顿引进的富勒系列变速箱采用了伊顿的命名规则，以最常见的RT-11509C为例： R表示范围档；T表示双中间轴；11表示输入扭矩为1100Nm；5是设计级别；09前进档数为9档；C为速比代号。

当时引进的其实是富勒RT-11609系列，但因为当时加工及成本问题改成粗齿，就叫RT-11509C。

●一汽一汽解放下属生产变速器的厂家有两个：一是中国第一汽车集团哈尔滨变速箱厂(简称一汽哈变)，主要生产中型变速器；另一个是一汽解放变速箱分公司，主要生产中型和重型两大系列变速器。

这两家厂商则按照同一套命名规则。

一汽变速箱命名规则以哈齿生产的CA6T135-85变速箱为例，它的解释为：CA表示一汽集团，6表示为6档变速箱，T表示带同步器，135则表示中心距为135mm，85表示最大输入扭矩为850Nm。

另外，还有之前与伊顿合作的FS10209系列，目前在J5、J6平台上推广使用，其命名规则请参考后面伊顿系列变速箱。

● 中国重汽中国重汽变速箱命名规则中国重汽自主研发的HW变速箱主要有HW18709、HW18710、HW20716三大系列，重汽自主研发的SmartShift-AMT（手自一体）技术使中国用户也能够享有国际高端重卡的操作舒适性。

以HW18710变速箱为例，HW表示中国重汽HW系列，18表示最大输入扭矩为1800Nm，7表示变速箱系列号，为重型变速器系列；10表示档位数为0。

中重卡AMT (Automated Manual Transmission) 指的是中型和重型商用车中使用的自动化手动变速器。

AMT是一种结合了手动变速器和自动变速器特点的变速器系统。

AMT的结构原理可以简单描述为以下几个关键组件：
1. 原始手动变速器：AMT的基础是一台传统的手动变速器，包括齿轮、离合器、换挡杆等。

原始手动变速器的作用是将发动机的扭矩传递给车辆的动力系统。

2. 电控单元（ECU）：AMT使用电控单元来实现自动化换挡。

电控单元接收车速、油门位置、发动机转速等信息，并根据预设的程序算法进行判断和控制。

3. 电动执行器：AMT通过电动执行器控制离合器和换挡器的操作，实现换挡过程。

电动执行器可以通过电磁阀或电机等方式操作离合器和齿轮选择。

4. 换挡执行器：AMT的换挡执行器根据电控单元的指令进行齿轮的换挡。

换挡执行器可以通过电动执行器控制或机械方式实现。

5. 离合器控制：AMT使用电动执行器控制离合器的离合和断开。

在换挡过程中，离合器会根据需要自动协助齿轮的换挡。

通过电控单元对离合器和齿轮进行控制，AMT能够实现自动化的换挡操作，避免了传统手动变速器需要手动操作离合器和换挡杆的复杂性。

在实际驾驶中，AMT提供了自动变速器的便利性，同时也保留了手动变速器的可控性和燃油经济性。

需要注意的是，不同的车型和制造商可能使用不同的AMT系统，具体的结构和工作原理可能有一些差异。

因此，以上是对一般中重卡AMT的结构原理进行的简要描述，实际的AMT 系统可能会更为复杂和多样化。

SmartShift重汽智能手自一体变速系统使用说明书目录前言SmartShift®系统简介1 SmartShift®系统介绍1.1 系统组成1.2 变速器性能简介1.3 HW20716A变速器结构1.3.1 HW20716A变速器主箱双副轴结构1.3.2 “对齿”及对齿程序1.3.3 选换挡机构1.3.4 取力机构1.3.5 变速器的润滑系统2 SmartShift®使用方法2.1 使用简介2.2 使用说明2.2.1 SmartShift®操作模式2.2.1.1 操作模式介绍2.2.2.2 A/M功能选择2.2.3 车辆起步2.2.3 行车过程自动功能下的操作2.2.3.1 加挡和减挡2.2.3.2 急加速(KickDown)2.2.3.3 减速2.2.3.4 自动功能下的手动干预2.2.4 行车过程手动功能的操作2.2.4.1 加挡操作2.2.4.2减挡操作2.2.4.3从空挡挂合适挡位2.2.5 减速停车2.2.6挂空挡2.2.7 挂倒挡2.2.8爬行模式2.2.9经济/动力模式2.2.10 巡航(CC)简介2.2.11 驻车、熄火2.2.12 取力器的使用2.3 系统功能重置3 SmartShift®系列产品的拆装及常见故障排除4 SmartShift®系列产品的使用要求及注意事项4.1使用要求4.2注意事项前言SmartShift是中国重汽精心打造的智能手自一体变速系统（AMT-Automatic Mechanical Transmission），换挡过程由电控系统自动控制（也可以由驾驶员手动发出换挡请求），能大幅降低驾驶员劳动强度、明显提高行车舒适性。

该系列变速器适用功率范围在266～460马力之间的重型车用发动机，是目前国内重型卡车的首选变速器。

本使用说明书的版权和最终解释权归中国重型汽车集团有限公司。

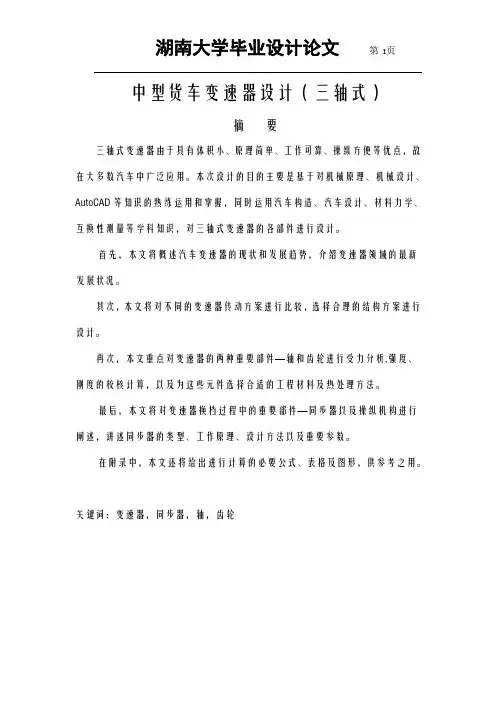

中型货车变速器设计（三轴式）摘要三轴式变速器由于具有体积小、原理简单、工作可靠、操纵方便等优点，故在大多数汽车中广泛应用。

本次设计的目的主要是基于对机械原理、机械设计、AutoCAD等知识的熟练运用和掌握，同时运用汽车构造、汽车设计、材料力学、互换性测量等学科知识，对三轴式变速器的各部件进行设计。

首先，本文将概述汽车变速器的现状和发展趋势，介绍变速器领域的最新发展状况。

其次，本文将对不同的变速器传动方案进行比较，选择合理的结构方案进行设计。

再次，本文重点对变速器的两种重要部件—轴和齿轮进行受力分析,强度、刚度的校核计算，以及为这些元件选择合适的工程材料及热处理方法。

最后，本文将对变速器换档过程中的重要部件—同步器以及操纵机构进行阐述，讲述同步器的类型、工作原理、设计方法以及重要参数。

在附录中，本文还将给出进行计算的必要公式、表格及图形，供参考之用。

关键词：变速器，同步器，轴，齿轮Design Three-shaft Transmission forMedium-duty TruckAuthor: Li BijunTutor:Lei ZhengbaoAbstractThree-shaft transmission is widely used most vehicle for its particular advantages ,such as small dimension ,simply theory ,good stability, conveniently operation .The purpose of my paper is based on the skillful of using mechanic theory ,mechanic design, AutoCAD. Meanwhile, my paper is incorporated structure of vehicle, design of vehicle, mechanic of materials, and survey of interchangeability. I will design the parts of three-shaft transmission.At first, I will give a summary of the current situation and the tendency of development of the vehicle transmission, and introduce the latest development state in the field of the transmission.The second, I will compare the transmitting scheme of different transmission, andchoose a better structure scheme.Next, I will do some mechanic analyses, strength, stiffness check of the shafts and gears, which are the important parts of the transmission, and choose appropriate materials and heat treatment.At last, I will introduce the operation mechanism and the synchronizer, which plays an important role in changing gear. I will give an account of the type, operation, design procedure and major parameter of the synchronizer.At the supplement, I will write some thing like formula, tableau graph and so on. It may be helpful for the future design.Key words: Transmission, Synchronizer, Shaft, Gear目录1 绪论 (1)1.1变速器的设计意义及背景 (1)1.2变速器的现状及发展趋势 (3)1.3变速器的设计方法和研究容 (5)2 变速器结构方案的设计 (6)2.1两轴式和三轴式变速器 (6)2.2齿轮安排 (7)2.3换档结构方式 (8)2.4倒档的结构方案及倒档轴的位置 (8)3 变速器轴的设计 (10)3.1轴的设计 (10)3.2轴的受力分析与校核计算 (13)4 变速器齿轮的设计 (21)4.1齿轮传动的失效形式 (21)4.2 变速器齿轮设计步骤 (22)4.3各档齿轮齿数的分配 (26)4.4 齿轮的材料及其选择原则 (31)4.5圆柱齿轮强度的简化计算方法 (33)5 同步器设计 (39)5.1惯性式同步器 (39)5.2同步器工作原理 (42)5.3同步器的主要参数的确定 (42)6 变速器操纵机构 (46)6.1操纵机构的功用 (46)6.2 换档位置图 (46)6.3变速杆的布置 (46)6.4锁止装置 (47)结论 (51)致 (52)参考文献 (53)附录 (54)1 绪论1.1变速器的设计背景及目的现代汽车的动力设置，几乎都采用往复活塞式燃机。

中国AMT变速箱产业分析一、AMT变速箱基本概述AMT变速箱是在传统的手动齿轮式变速器基础上改进而来的，是一种揉合了AT和MT两者优点的机电液一体化自动变速器；AMT既具有普通自动变速器自动变速的优点，又保留了原手动变速器齿轮传动的效率高、成本低、结构简单、易制造的长处。

从2020年开始，装配AMT变速箱的重卡车型成为了时代“潮宠”，一时间，各大主机厂争先推出相关产品。

也正是因此，2020年也被称之为“中国AMT 重卡的元年”。

1.性能状况市场上的AMT经过多年培育期的数据积累，技术逐步成熟，具备了普及基础。

中国路况工况复杂，国外AMT产品需要适应，国产AMT 产品需要升级，以解决“怂车”、“顿挫”和“换挡时间长”等问题。

经历了数代版本的更迭，市场上的AMT变速箱换挡逻辑更成熟，行驶更加平顺和智能，具备普及基础，尤其是19-20年以来以福田汽车、中国重汽为代表的企业的大力推广加速了AMT需求的普及。

2.成本状况AMT变速箱相比普通手动挡整体节油8%左右，经济性突出。

油耗成本占总成本比重约为35%，而司机的驾驶行为对油耗的影响达到40%。

与手动挡相比，AMT变速箱整体节油率8%，百公里省油2.5L，主要是由于自动挡变速箱拥有TCU电控模块，相当于为变速箱装载了一个智能大脑。

通过智能操控匹配复杂路况，自动挡千公里换挡次数达536次，远高于手动挡的212次，驾驶过程中可最大程度保持在经济油耗区间。

按照每年行驶15万公里，油价5.5元/L计算，燃油费每年可节省20625元。

此外，一般离合器的寿命在30-50万公里之间，自动变速箱的离合器磨损量远低于手动变速箱离合器的磨损量，正常情况下可终生不用更换离合器，每年可节省维修费用3988元。

综合来看，搭载AMT变速箱的重卡年均总成本可节省24613元。

二、AMT变速箱国外现状1.发展历程根据欧美重卡自动挡普及过程，行业渗透率超过10%后将加速，5年左右渗透率提升至50%以上，最终自动挡普及率达到95%以上。
