下载文档原格式
水泥胶砂强度检验方法一、取样1、袋装水泥：每1/10编号从袋中取至少6kg2、散装水泥：每1/10编号在5min内取至少6kg每一标号所取10个分割样应分别过0.9mm方孔筛，不得混杂。
封存样应密封保存3个月二、水泥胶砂强度检验方法（ISO法）{1}胶砂组成：每锅胶砂材料组成为水泥：标准砂：水=450g：1350g：225ml{2}胶砂制备：先将水倒入搅拌锅内，再加入水泥，然后将搅拌锅固定在机座上，上升至固定位置。
立即开动机器，先低速搅拌30s，在第二个30s开始的同时均匀的将砂子通过加砂漏斗加至到锅中，再高速搅拌30s。
停拌90s后，再高速搅拌60s。
注意在最后一分钟搅拌时，要将锅壁上粘附的胶砂刮入锅内。
{3}胶砂试件成型：先把试模和模套固定在振动台上，用小勺从搅拌锅中将胶砂分两层装入试模。
装第一层时用大播料器垂直架在模套顶部，将料层播平，随后振实60次。
再装入第二层胶砂，用小播料器播平，再振实60次后，去掉套模，从振实台上卸下试模，用一金属直尺以近似垂直的角度在试模顶的一端，沿试模长度方向以割锯动作慢慢向另一端移动，一次将试模上多余的胶砂刮去，并用直尺将试件表面抹平。
{4}试样养护：对试模做标记，带模放置在养护室或养护箱中养护，直到规定脱模时间（大多为24h）脱模。
脱模时先在试件上进行编号，注意进行两个龄期以上的试验时，应将一个试模中的三根试件分别编在二个以上的龄期内。
随后将试件水平5mm，需要时要及时补充水量，但不允许养护期间全部换水。
{5}强度试验：养护至规定龄期时，从养护环境中取出待测试件，进行强度测定。
首先进行抗折试验。
将抗折试验机调至平衡，试件的一个侧面放在试验机的支撑圆柱上，加紧固定好试件。
接通开关，抗折机以50±10N/S的速率均匀施加荷载，抗压试验以2400N/s ±200N/s速率均匀施加荷载。
{6}水泥胶砂强度试验数据处理步骤：⑴抗折强度：以一组三个棱柱体抗折结果的平均值为试验结果；当三个强度值中有超出平均值±10%，应剔除后再取平均值作为抗折强度试验结果。
水泥胶砂强度检验方法一、引言。
水泥胶砂是建筑工程中常用的材料，其强度是保证工程质量和安全的重要指标。
因此，对水泥胶砂强度的检验方法至关重要。
本文将介绍水泥胶砂强度检验的方法及步骤，以供相关工程技术人员参考。
二、试样制备。
1. 从施工现场采集水泥胶砂试样，每个采样点应采集多个试样，以保证试验的代表性。
2. 将采集到的试样放入密封容器中，避免试样受到外界环境的影响。
3. 对试样进行标记，包括采样点、采样时间等信息，以便后续的数据分析和比对。
三、试验设备。
1. 试验机，用于对水泥胶砂试样进行拉伸、压缩等强度试验。
2. 筛网，用于筛选水泥胶砂试样中的颗粒，以保证试验的准确性。
3. 称量设备，用于准确测量试验所需的材料和试样的重量。
四、试验步骤。
1. 拉伸试验，将水泥胶砂试样放入试验机中进行拉伸试验，记录试验过程中的变化和试样的破坏形态。
2. 压缩试验，将水泥胶砂试样放入试验机中进行压缩试验，记录试验过程中的变化和试样的破坏形态。
3. 筛分试验，将水泥胶砂试样通过筛网进行筛分，记录筛分结果和颗粒分布情况。
五、数据处理。
1. 对试验得到的数据进行统计和分析，计算水泥胶砂的拉伸强度、压缩强度和颗粒分布情况。
2. 将试验结果与相关标准进行比对，评估水泥胶砂的强度是否符合要求。
六、结论。
水泥胶砂强度检验方法是建筑工程中必不可少的一环，通过本文介绍的试验步骤和数据处理方法，可以有效地对水泥胶砂的强度进行检验和评估。
建议工程技术人员在实际工程中，严格按照相关标准和方法进行水泥胶砂强度检验，以确保工程质量和安全。
七、参考文献。
1. 《水泥胶砂强度检验标准》。
2. 《建筑工程材料试验方法》。
3. 《水泥胶砂质量控制技术规范》。
以上就是水泥胶砂强度检验方法的相关内容，希望能对相关工程技术人员有所帮助。
水泥胶砂强度检验方法水泥胶砂是建筑中常见的一种材料，其强度是评价其质量的重要指标之一、水泥胶砂强度检验方法中，ISO法是一种常用的方法。
下面将详细介绍ISO法的检验步骤。
ISO法的强度检验方法主要包括以下步骤：步骤一：制备试样首先，根据设计要求，按照一定比例将水泥、砂子和水混合搅拌，制备成一定大小的试样。
试样的大小应根据实际的使用要求来确定，通常是以圆形或方形为主。
在制备试样的过程中，注意保持材料的比例和搅拌时间，以确保试样的均匀性和一致性。
步骤二：养护试样试样制备完成后，应进行适当的养护。
可以将试样放置在标准室内条件下，通常温度为20°C±2°C，并保持湿润环境。
试样的养护时间应根据实际需要来确定，一般建议养护时间为28天。
步骤三：测定抗压强度在试样养护结束后，需要进行抗压强度的测定。
将试样放置在试验机上，使其底面贴紧支承板，上面贴紧加载板。
然后逐渐施加负载，直至试样破坏。
在加载过程中，需保持加载速度均匀，以避免突然加载导致试样破坏。
步骤四：计算抗压强度测定试样破坏后，需计算抗压强度。
根据试样断裂时的最大负载和试样的截面积，用下式计算抗压强度：抗压强度=最大负载/试样截面积根据ISO法进行水泥胶砂强度检验时，需要注意以下问题：1.试样的制备要准确、均匀，确保试样的一致性和代表性。
2.实验室的环境条件要符合ISO标准要求，如温度、湿度等。
3.试样的养护时间要充分，通常建议养护时间为28天。
4.在测定过程中，需保持加载速度均匀，以避免试样突然破坏。
5.测定完成后，要准确计算抗压强度，确保结果的可靠性和准确性。
总之，ISO法是水泥胶砂强度检验中常用的方法之一、通过制备试样、养护、测定和计算抗压强度，可以准确评估水泥胶砂的质量。
在实际应用中，建议根据具体情况选择适当的检验方法，并遵循ISO标准的要求进行操作，以保证检验结果的准确性和可靠性。
水泥胶砂强度检验方法
水泥胶砂强度检验方法一般有以下几种：
1. 压缩强度检验方法：通过在标准试件上施加压力，测量试件的抗压强度。
常用的试件有立方体、圆柱体等，根据标准要求进行压缩测试，并记录试件的破坏荷载。
2. 抗拉强度检验方法：通过在试件两端施加拉力，测量试件的抗拉强度。
常用的试件有圆柱体、标准墙板等。
根据标准要求进行抗拉测试，并记录试件的破坏荷载。
3. 抗剪强度检验方法：通过在试件上施加剪切力，测量试件的抗剪强度。
常用的试件有剪切试块、标准剪切墙等。
根据标准要求进行抗剪测试，并记录试件的破坏荷载。
4. 弯曲强度检验方法：通过在试件上施加弯曲力，测量试件的抗弯曲强度。
常用的试件有梁、标准钢筋弯曲试验等。
根据标准要求进行弯曲测试，并记录试件的破坏荷载或挠度。
以上是常见的水泥胶砂强度检验方法，具体的检验方法会根据实际情况和标准要求选择。
在进行强度检验时，需要遵守相应的操作规程和标准，以确保测试结果
准确可靠。
水泥胶砂强度检验方法水泥胶砂是一种常用的建筑材料，其强度检验是评价其质量的重要方法之一、下面将介绍水泥胶砂强度检验的方法。
一、材料准备1.水泥：按照规定的配比准备水泥，并进行试验室检验，确保水泥符合相关标准。
2.砂：选择符合要求的砂料，进行筛分试验，确保其粒径分布符合要求。
3.水：使用清洁的自来水或蒸馏水。
二、试件制备1.砂浆试块：按照一定的水泥与砂的配比，将水泥和砂料混合均匀，加入适量的水进行搅拌，搅拌至砂浆均匀，然后将砂浆填充到模具中，压实并进行抹平。
2.石膏模具：为了保证试件的一致性，通常使用石膏制作模具。
三、养护1.水养护：试块在制备完成后，应放置在湿润的环境中进行固化，可以将试块放置于水中养护，以防止试块过早失水。
2.常温养护：试块也可以放置在20±2℃的空气中进行养护，通常需要养护28天。
四、试验方法1.压缩强度试验：将试块放置在试验机上，以一定的速度施加荷载，通过试验机上的显示器可以记录试块破坏时承载的最大荷载值。
压缩强度试验常使用的试验方法有一维压缩强度试验和三维压缩强度试验。
2.抗折强度试验：将试块放置在承载点上，通过施加荷载，使试块在中间发生弯曲破坏。
通过试验机上的显示器可以记录试块破坏时承载的最大荷载值。
3.抗拉强度试验：将试块夹紧，通过施加拉力使试块发生拉伸破坏。
通过试验机上的显示器可以记录试块破坏时承载的最大拉力值。
五、数据处理与分析1.计算单个试块的强度：将试块破坏时承载的最大荷载（压缩强度试验和抗折强度试验）或最大拉力（抗拉强度试验）除以试块的横截面积即可得到强度值。
2.统计多个试块的强度：选取一定数量的试块进行试验，并将试块的强度值进行平均计算，得到样品的平均强度值。
水泥胶砂强度检验方法引言水泥胶砂是一种常见的建筑材料，具有优良的抗压强度。
为了确保水泥胶砂在工程中的可靠性和耐久性，需要进行强度检验。
本文将介绍水泥胶砂强度检验的方法及其步骤，以及相关的注意事项。
1. 实验设备和材料在进行水泥胶砂强度检验前，需要准备以下实验设备和材料： - 压力试验机：用于施加压力，测量水泥胶砂的抗压强度。
- 水泥胶砂试样：通常采用标准大小的试块，以确保测试结果的可比性。
- 砂浆钢模具：用于制备水泥胶砂试样。
- 试验记录表：记录试验过程中的各项数据和结果。
2. 实验步骤下面是水泥胶砂强度检验的一般步骤：2.1 制备试样•准备干燥的砂浆钢模具。
•称取适量的水泥和砂，按照一定的配比加入适量的水，搅拌均匀。
•将混合物倒入模具中，在水泥胶砂表面平整，待其凝固和硬化。
2.2 样品标记•在试样上进行标记，以便于后续的识别。
2.3 试样养护•将试样放置在恒温湿度室中，保持一定的温度和湿度，以便试样逐渐强化。
2.4 强度测试•将试样放置在压力试验机上，调节机器参数，并确保试样垂直放置。
•逐渐增加施加在试样上的压力，直到试样破裂。
•记录试样破裂时的施加压力，并计算水泥胶砂的抗压强度。
3. 注意事项在进行水泥胶砂强度检验时，需要注意以下事项：3.1 试样质量水泥胶砂的强度与试样质量有关。
因此，在制备试样时，应确保试样质量的准确性和一致性。
3.2 养护条件试样的养护条件对水泥胶砂的强度有重要影响。
应控制试样的养护温度和湿度，以确保试样的养护效果。
3.3 施加压力在进行强度测试时，应逐渐增加施加在试样上的压力，以避免试样的突然破裂，保证测试结果的准确性。
3.4 多次测试为了获取准确的水泥胶砂强度值，建议进行多次测试，并取平均值作为最终结果。
结论水泥胶砂强度检验是确保建筑材料质量的重要步骤。
通过合理的实验设备和材料准备，以及正确的实验步骤，可以获得准确可靠的水泥胶砂强度值。
在实验过程中要注意试样质量、养护条件、施加压力以及多次测试的问题。

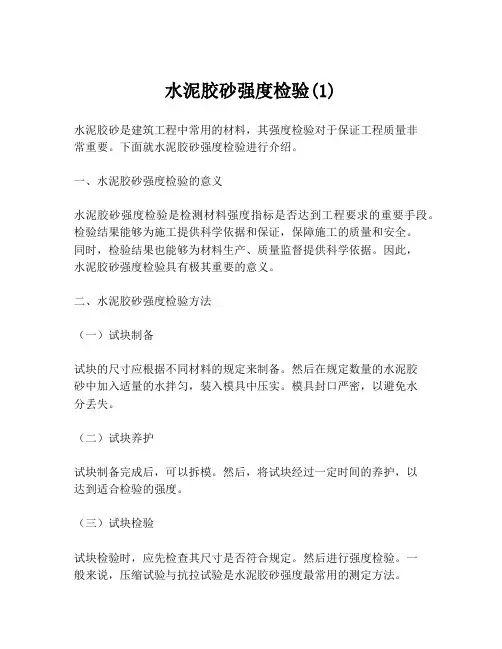

水泥胶砂强度检验(1)水泥胶砂是建筑工程中常用的材料，其强度检验对于保证工程质量非常重要。
下面就水泥胶砂强度检验进行介绍。
一、水泥胶砂强度检验的意义水泥胶砂强度检验是检测材料强度指标是否达到工程要求的重要手段。
检验结果能够为施工提供科学依据和保证，保障施工的质量和安全。
同时，检验结果也能够为材料生产、质量监督提供科学依据。
因此，水泥胶砂强度检验具有极其重要的意义。
二、水泥胶砂强度检验方法（一）试块制备试块的尺寸应根据不同材料的规定来制备。
然后在规定数量的水泥胶砂中加入适量的水拌匀，装入模具中压实。
模具封口严密，以避免水分丢失。
（二）试块养护试块制备完成后，可以拆模。
然后，将试块经过一定时间的养护，以达到适合检验的强度。
（三）试块检验试块检验时，应先检查其尺寸是否符合规定。
然后进行强度检验。
一般来说，压缩试验与抗拉试验是水泥胶砂强度最常用的测定方法。
三、水泥胶砂强度检验注意事项（一）试块制备中应严格控制水泥、砂子的比例，以保证试块的准确性。
（二）试块养护时应注意环境温度、湿度等因素，以确保试块能够达到适合检验的强度。
（三）试块检验前应对设备进行注意维护，确保测定精度。
（四）建造工程中的水泥胶砂应挑选质量可靠的厂家，严格按规范要求使用。
四、水泥胶砂强度检验的必要性和意义水泥胶砂强度检验的不可替代性是工程质量保证的重要环节。
建筑工程中的水泥胶砂作为一种主要材料，其强度的高低将直接影响到工程的耐久性、稳定性和安全性。
因此，对水泥胶砂强度进行检验，严格控制质量是非常必要的。
总之，水泥胶砂强度检验在建筑工程的环节中非常重要。
只有通过严格的检验和评估，才能够确保材料符合工程要求，以保证施工的质量和安全性。
水泥胶砂强度检验方法
作业 / 检验指导书
检验名称水泥胶砂强度试验方法(ISO法)
GB/T17671—1999《水泥胶砂强度检验方法ISO法》试验依据
1、水泥胶砂搅拌机;
2、试模40mm×40mm×160mm的棱柱体;
3、主要仪器振实台;
4、抗压强度试验机;
5、抗压强度试验机用夹具;
6、水
泥抗折机;
1、检查仪器设备是否正常运转。
2、试验完毕必须清理干净仪器设备及试验现场。
3、试体成型试验室的温度应保持在20?土2?，相对湿度应不低
于50%。
注意事项 4、试体带模养护的养护箱或雾室温度保持在20?土1?，相对湿
度不低于90%。
5、试体养护池水温度应在20?土1?范围内。
6、试验室空气温度和相对湿度及养护池水温在工作期间每天至少
记录一次。
配合比 1、水泥450g;2、标准砂(ISO)3、水225ml;
1、把水加入锅里，再加入水泥，把锅放在固定架上，上升至固定
位置。
2、然后立即开动机器，低速搅拌30S后,在第二个30S开始的同时试验步骤
均匀的将砂子加入。
当各级砂是分装时，从最粗粒级开始，依
次将所需的每级砂量加完。
把机器运转至高速再拌30S。
3、停拌90S，在第一个15S内用一胶皮刮具将叶片和锅壁了的胶
砂，刮入锅中间。
在高速下继续搅拌60S。
各个搅拌阶段，时间误差应在?1S
以内。
4、胶砂制备后立即进行成型。
将空试模和模套固定在振实台上，用一个适当勺子直接从搅拌锅里将胶砂分两层装入试模，装第一层时，每个槽里约放300,胶砂，用大播料器垂直架在模套顶部沿每个模槽来回一次将料层播平，接着振实60次。
再装入第二层胶砂，用小播料器播平，再振实60次，移走模套，从振实台上取下试模，用一金属直尺以近似90?的角度架在试模模顶的一端，然后沿试模长度方向以横向锯割动作慢慢向另一端移动，一次将超过试模部分的胶砂刮去，并用同一直尺以近乎水平的情况下将试体表面抹平。
5、去掉留在模子四周的胶砂。
立即将作好标记的放入雾室或湿箱的水平架子了养护，湿空气应能与试模各边接触。
养护时不应将试模放在其它试模上。
一直养护到规定的脱模时间时取出脱模。
脱模前用防水墨汁或颜料笔进行编号和做其它标记。
二个期龄以上的试体，在编号时应将同一试模中的三条试体分在二个以上期龄内。
6、脱模应非常小心。
对于24h期龄的应在破型试验前20min内脱模。
对于24h 以上期龄的，应在成型后20,24h之间脱模。
已确定作为24h期龄试验的已脱模试体，应用湿布覆盖至做试验时为止。
7、将做好标记的试件立即水平或垂直放在20??1?水中养护，水平放置时刮平面应朝上。
试件放在不易腐烂的篦子上，并彼此
间保持一定间距，以让水与试件的六个面充分接触。
养护期间
试件之间间隔或试体上面的水深不得于5mm。
每个养护池只养
护同类型的水泥试件。
最初用自来水装满养护池，随后随时加
水保持适当的恒定水位，不允许在养护期间全部换水。
除24h
期龄或延迟至48h脱模的试体外，任何到期龄的试体应在试验
前15min从水中取出。
揩去试体表面沉积物，并用湿布覆盖至
试验为止。
8、试体期龄是从水泥加水搅拌开始试验时算起。
不同期龄强度试验在下列时间进行。
——24h?15min —— 7d?2h
——48h?30min —— ,28d?8h
——72h?45min
9、在折断后的棱柱体上进行抗压试验，受压面是试体成型时的两侧面，面积为40mm×40mm。
当不需要抗折强读数值时，抗折
强度试验可以省去。
但抗压试验应在不时试件受有害应力情况
下折断的两节棱柱体上进行。
10、将试体一个侧面放在试验机支撑圆柱上，试体长轴垂直于支撑圆柱，通过加荷圆柱以50N/s? 10N/s的速率决匀的将荷载垂直的加在棱柱体相对侧面上，直至折断。
保持两个半截棱柱体处于潮湿状态直至抗压试验。
抗折强度R以牛顿每平方毫米(MP)表示，按下式进行计算: 1a 2 R=1.5FL/bff
F折断时施加于棱柱体中部的荷载，N; f--
L-支撑圆柱之间的距离，mm;
b,棱柱体正方形截面积的边长，mm;
11、半截棱柱体中心与压力机压板受压中心差应在?0.5mm内，棱柱体露在压板外的部分约有10mm。
在整个加荷过程中以
2400N/S?200N/S的速度均匀地加荷直至破坏。
抗压强度R以C 牛顿每平方毫米(Mpa)为单位，按下式进行计算:
R=F/A CC
F―破坏时的最大荷载，N; C
22 A―受压部分面积，mm(40mm×40mm=1600mm)。
1、抗折强度:以一组三个棱柱体抗折结果的平均值作为试验结果。
当三个强度值中有超出平均值的?10%时，应剔除后再取平均值作为抗折强度试验结果。
2、以一组三个棱柱体上得到的六个抗压强度测定的算术平均值为
试验结果。
如果六个测定值中有一个超出六个平均值的?10%，
试验结果
就应剔除这个结果，而以剩下五个的平均数为结果。
如果五个
测定值中再有超过它们平均数?10%的，就此组结果作废。
各试
体的抗折强度记录至0.1MPa，按规定计算平均值。
计算精确至
0.1MPa。
各个半棱柱体得到的单个抗压强度结果计算至
0.1MPa,按规定计算平均值，计算精确0.1MPa。
