教案纸教 案 内 容、 过 程教 法 时间分配当0>dt du,电容器的充电过程; 当0<dtdu,电容器的放电过程。
若电容器上的电压不变化时,电容既没有充电,也没有放电,因此电容支路中一定无电流。
当电压不随时间变化时,dtdu=0,电流i 等于零,电容相当于开路,所以电容元件具有“隔直”作用。
并联电容的等效电容等于各个电容之和,所以并联电容可以提高电容量。
串联电容的等效电容的倒数等于各个串联电容的倒数之和,串联电容的等效电容小于每个电容,但是等效电容的耐压值增大了,应该注意电容小的分得的电压大。
【例题】 有“0.3微法、250伏”的三个电容器C 1、C 2、C 3连接如图所示。
试求等效电容,并问端口电压最大为多少?解: C 2、C 3并联,等效电容为C 23 = C 2 + C 3 =2 C 2 =2×0.3=0.6μF C 1与C 23相串联,网络的等效电容为μF 2.06.03.06.03.0231231=+⨯=+=C C C C C i因为C 1小于C 23,所以1u >23u ,应保证不超过其耐压值250V 。
电容的充放电过程及电容的连接方式 30`教 案 内 容、 过 程教 法时间分配结论:(1)、电容器在储存和释放电荷(即充放电)的过程中,必然在电路中引起电流。
(2)、电容器两端的电压是随着电荷的储存和释放而变的。
(3)、电容器具有能通过交变电流的作用。
通常称这种性质为“隔直通交”。
二、纯电容电路中电压和电流的关系纯电容电路:由介质损耗很小、绝缘电阻很大的电容器组成的交流电路,都可近似看成。
1、电流与电压的相位关系因为 ,,,,t i q q u C It q U qC c c∆=∆∆=∆==而则, 所以在时间内电流的数学式为t ∆tu C t qi c ∆∆=∆∆=纯电容电路的特点分析30`教 案 内 容、 过 程教 法 时间分配则电流的初相为 120903090=+=+=u i ϕϕ所以电流的瞬时值表达式为:A t i )120314sin(2375.1 += (2)电路的无功功率为)(303375.1220Var UI Q c ≈⨯==(3)电压和电流的矢量图如图所示。
纯电感正弦交流电路说课稿各位领导、各位评委你们好:我是XXXX,今天我要进行说课的内容是《纯电感正弦交流电路》。
首先,我对本节内容进行分析。
一、说教材的地位和作用:《纯电感正弦交流电路》是全国中等职业技术学校电工类专业通用教材《电工基础》第五章第五节的内容,根据教学大纲的要求用2课时完成本节教学内容,在此之前,我们已经学了有关交流电的基础知识和基本理论及纯电阻正弦交流电路等相关知识为本节的学习起了铺垫的作用,因此,本节内容在《电工基础》中有不可忽视的地位与作用。
《电工基础》是电工类专业的一门技术基础课,而本课程《纯电感正弦交流电路》是单相正弦交流电路这一章中的一个重点内容,是学好以后各门专业课必备的理论基础知识,是学习《电工基础》这门课不可缺少的内容之一。
二、说教学目标:根据《电工基础》的结构和内容分析,结合电工专业对《电工基础》理论知识的需要,我制定了以下教学目标:1.理解并掌握电流与电压的关系及感抗的这个物理量。
2.掌握电路的功率(瞬时功率和无功功率)的意义和表示方法。
三、说教学重点和难点重点:理解用电感线圈做负载对交流电路产生的阻碍作用和纯电阻电阻的区别。
难点:是电流和电压的相位关系及无功功率的意义和计算方法。
为了讲清本节的教学重点和难点,使学生能够理解并掌握本节内容所设定的教学目标,我再从教法和学法上谈谈我的观点。
四、说教法:为了让学生充分掌握本节课的知识内容,将课堂教学和学生的思维活动紧密结合起来,发展学生的思维能力,激发学生参与教学活动的能力,结合本节课的内容特点,我主要采用了以下教学方法。
1.讲授法:该法有利于教师将基础知识系统、连贯地传授给学生,发挥教师的主导作用,通过讲授让学生掌握本节的知识点。
2.探究法:提出问题,学生充分发挥自己的思维能力,调动学生的主体作用,引导学生积极思考,培养学生分析问题的能力。
本节提出的第一个问题是:电压的相位为什么超前电流90°第二个问题是为什么电路中只有瞬时功率和无功功率而没有有功功率。
电工与电子技术-正弦交流电路电子教案第一章:正弦交流电路概述1.1 交流电的基本概念1.1.1 交流电的定义1.1.2 交流电的表示方法1.1.3 交流电的产生和传输1.2 交流电路的基本元件1.2.1 电阻元件1.2.2 电感元件1.2.3 电容元件1.3 正弦交流电路的分析方法1.3.1 相量法1.3.2 复数法1.3.3 阻抗法第二章:纯电阻交流电路2.1 欧姆定律适用于交流电路2.1.1 电阻元件的阻抗特性2.1.2 电阻元件的交流电路分析2.2 电阻串联交流电路2.2.1 电压分配定律2.2.2 电流分配定律2.3 电阻并联交流电路2.3.1 电压分配定律2.3.2 电流分配定律第三章:纯电感交流电路3.1 电感元件的交流电路特性3.1.1 感抗的计算3.1.2 电感元件的交流电路分析3.2 电感串联交流电路3.2.1 电压分配定律3.2.2 电流分配定律3.3 电感并联交流电路3.3.1 电压分配定律3.3.2 电流分配定律第四章:纯电容交流电路4.1 电容元件的交流电路特性4.1.1 容抗的计算4.1.2 电容元件的交流电路分析4.2 电容串联交流电路4.2.1 电压分配定律4.2.2 电流分配定律4.3 电容并联交流电路4.3.1 电压分配定律4.3.2 电流分配定律第五章:电阻、电感、电容组合的交流电路5.1 串并联交流电路的分析方法5.1.1 串并联电阻的交流电路分析5.1.2 串并联电感的交流电路分析5.1.3 串并联电容的交流电路分析5.2 交流电路的功率计算5.2.1 有功功率5.2.2 无功功率5.2.3 视在功率5.3 交流电路的相位关系5.3.1 相位差的计算5.3.2 相位关系的分析第六章:交流电路的谐振6.1 谐振条件6.1.1 串联谐振6.1.2 并联谐振6.2 谐振电路的特点6.2.1 电压和电流的幅值6.2.2 功率分配6.3 谐振电路的应用6.3.1 滤波器6.3.2 选频电路6.3.3 谐振器的制作与测试第七章:非正弦交流电路7.1 非正弦交流电的来源7.1.1 电源的非正弦波形7.1.2 电路中的非正弦波形7.2 非正弦交流电的分析方法7.2.1 傅里叶级数分解7.2.2 傅里叶变换的应用7.3 非正弦交流电路的功率计算7.3.1 平均功率的计算7.3.2 无功功率与视在功率的计算第八章:交流电路的测量与测试8.1 交流电压的测量8.1.1 示波器8.1.2 交流电压表的使用8.2 交流电流的测量8.2.1 电流表的使用8.2.2 电流互感器的使用8.3 交流电路的频率响应测试8.3.1 频率响应的定义8.3.2 频率响应的测量方法第九章:三相交流电路9.1 三相电源的产生9.1.1 星形连接9.1.2 三角形连接9.2 三相负载的连接方式9.2.1 YY连接9.2.2 YD连接9.2.3 DY连接9.3 三相电路的功率计算9.3.1 有功功率的计算9.3.2 无功功率的计算9.3.3 视在功率的计算第十章:电工测量与安全10.1 电工测量工具的使用10.1.1 兆欧表10.1.2 钳形电流表10.1.3 多功能电表10.2 电工安全常识10.2.1 触电防护10.2.2 电气火灾预防10.2.3 安全操作规程重点和难点解析一、正弦交流电路概述:理解交流电的基本概念、表示方法和产生传输过程。
教案内容、过程教法时间分配纯电感正弦交流电路一、电感元件1.自感系数和电磁感应磁通链:电流i产生的磁通为φ,线圈有N匝,那么与线圈交链的总磁通。
因为这个磁通或磁通链是由线圈本身的电流所产生,所以称为自感磁通或自感磁通链。
换算关系为1H=103 mH=106μH实际的电感线圈是用导线绕制而成的,因此除了具有电感外,还存在电阻。
如果电阻较小甚至可以忽略不计时,就可看作是理想电感元件。
对一个理想的电感线圈而言,若通过线圈的电流变动时,电流产生的磁通随之变动,而变动的磁通穿过线圈时必将引起电磁感应现象,在线圈中就会产生感应电动势,由于这种电磁感应现象是流经本线圈中的电流变化而在本线圈中引起的,因此称为自感应。
由自感现象引起的自感电动势和电流的方向选择一致时,则复习提问 10`课题引入 10`教案纸教 案 纸教 案 内 容、 过 程教 法时间分配必须指出,“无功”的含义是“交换”而不是“消耗”,它是相对 “有功”而言的,决不能理解为“无用”。
【例题】 有一电阻可以忽略的线圈接在交流电源上,已知)30314sin(2220 +=t u V,线圈的电感量L =0.7H ,求:(1)写出流过线圈电流的瞬时值表达式; (2)求电路的无功功率; (3)电压和电流的矢量图。
解:(1)因线圈的感抗Ω≈⨯==2207.0314L X L ω 电压有效值为U =220V , 流过线圈的电流有效值1220220===L X U I A 又因电流滞后电压900,而电压的初相为300 则电流的初相为 60903090-=-=-=u i ϕϕ.所以流过线圈电流的瞬时表达式为: )60314sin(2 -=t i A (2)电路的无功功率为: 2201220=⨯==UI Q L (Var) (3)电压和电流的矢量图如图所示小结 5`。

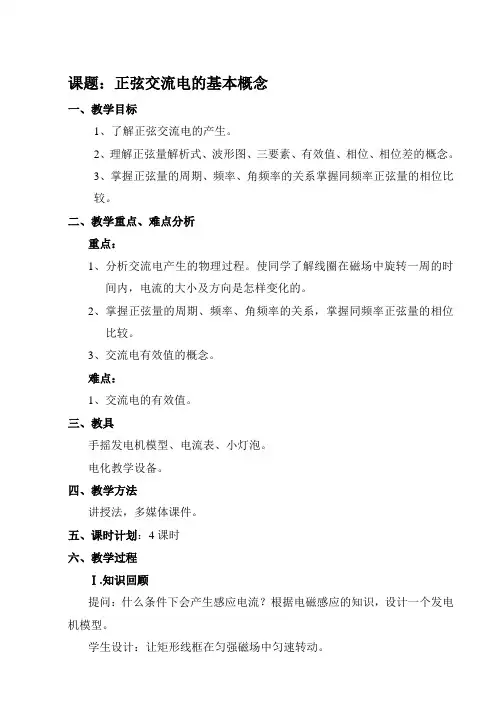

课题:正弦交流电的基本概念一、教学目标1、了解正弦交流电的产生。
2、理解正弦量解析式、波形图、三要素、有效值、相位、相位差的概念。
3、掌握正弦量的周期、频率、角频率的关系掌握同频率正弦量的相位比较。
二、教学重点、难点分析重点:1、分析交流电产生的物理过程。
使同学了解线圈在磁场中旋转一周的时间内,电流的大小及方向是怎样变化的。
2、掌握正弦量的周期、频率、角频率的关系,掌握同频率正弦量的相位比较。
3、交流电有效值的概念。
难点:1、交流电的有效值。
三、教具手摇发电机模型、电流表、小灯泡。
电化教学设备。
四、教学方法讲授法,多媒体课件。
五、课时计划:4课时六、教学过程Ⅰ.知识回顾提问:什么条件下会产生感应电流?根据电磁感应的知识,设计一个发电机模型。
学生设计:让矩形线框在匀强磁场中匀速转动。
II.新课一、交流电的产生 (第一、二课时)1、演示实验如图5-3所示作演示实验,演示交流电的产生。
展示手摇发电机模型,介绍主要部件(对应学生设计的发电机原理图),进行演示。
第一次发电机接小灯泡。
当线框缓慢转动时,小灯泡不亮;当线框快转时,小灯泡亮了,却是一闪一闪的。
第二次发电机接电流表。
当线框缓慢转动时电流计指针摆动;仔细观察,可以发现:线框每转一周,电流计指针左右摆动一次。
表明电流的大小和方向都做周期性的变化,这种电流叫交流电。
2、分析——交流电的变化规律 投影显示(或挂图):矩形线圈在匀强磁场中匀速转动的四个过程。
(1) 线圈平面垂直于磁感线(甲图),ab 、cd 边此时速度方向与磁感线平行,线圈中没有感应电动势,没有感应电流。
(教师强调指出:这时线圈平面所处的位置叫中性面。
中性面的特点:线圈平面与磁感线垂直,磁通量最大,感应电动势最小为零,感应电流为零。
)(2) 当线圈平面逆时针转过90°时(乙图),即线圈平面与磁感线平行时,ab 、cd边的线速度方向都跟磁感线垂直,即两边都垂直切割磁感线,图1 交流电发电机原理示意图这时感应电动势最大,线圈中的感应电流也最大。
