纯电阻正弦交流电路

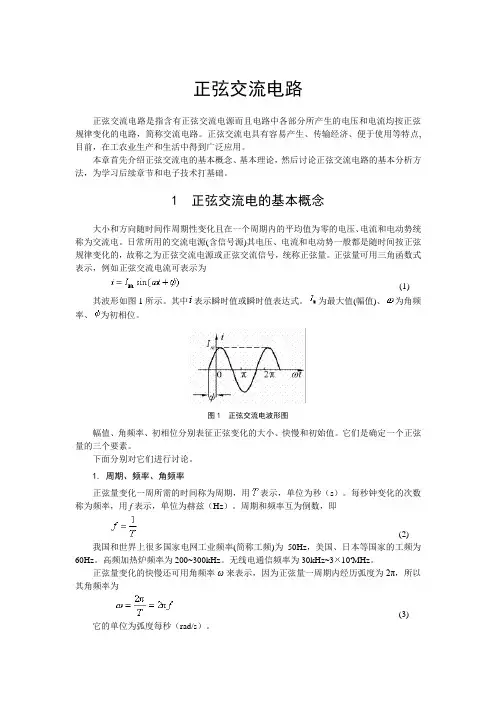

正弦交流电路正弦交流电路是指含有正弦交流电源而且电路中各部分所产生的电压和电流均按正弦规律变化的电路，简称交流电路。

正弦交流电具有容易产生、传输经济、便于使用等特点,目前，在工农业生产和生活中得到广泛应用。

本章首先介绍正弦交流电的基本概念、基本理论，然后讨论正弦交流电路的基本分析方法，为学习后续章节和电子技术打基础。

1 正弦交流电的基本概念大小和方向随时间作周期性变化且在一个周期内的平均值为零的电压、电流和电动势统称为交流电。

日常所用的交流电源(含信号源)其电压、电流和电动势一般都是随时间按正弦规律变化的，故称之为正弦交流电源或正弦交流信号，统称正弦量。

正弦量可用三角函数式表示，例如正弦交流电流可表示为(1)其波形如图1所示。

其中表示瞬时值或瞬时值表达式。

为最大值(幅值)、为角频率、为初相位。

图1 正弦交流电波形图幅值、角频率、初相位分别表征正弦变化的大小、快慢和初始值。

它们是确定一个正弦量的三个要素。

下面分别对它们进行讨论。

1. 周期、频率、角频率正弦量变化一周所需的时间称为周期，用表示，单位为秒（s）。

每秒钟变化的次数称为频率，用f表示，单位为赫兹（Hz）。

周期和频率互为倒数，即(2)我国和世界上很多国家电网工业频率(简称工频)为50Hz，美国、日本等国家的工频为60Hz。

高频加热炉频率为200~300kHz。

无线电通信频率为30kHz~3104MHz。

正弦量变化的快慢还可用角频率ω来表示，因为正弦量一周期内经历弧度为2π，所以其角频率为(3)它的单位为弧度每秒（rad/s）。

2. 最大值与有效值正弦量在任一瞬间的值称为瞬时值，用小写字母表示，如i、u、e分别表示电流、电压和电动势的瞬时值。

瞬时值中最大的值称为最大值（或幅值），用带下标m的大写字母表示，如、和分别表示电流、电压、和电动势的最大值。

通常计量交流电大小的既不是瞬时值，也不是最大值，而是用交流电的有效值。

它是这样定义的：如果某一个周期交流电流i通过电阻R在一个周期T内产生的热量和另一个直流电流I通过同样大小的电阻在相等的时间内产生的热量相等，则把这一直流电流I的值定义为该交流电流i的有效值。

纯电阻单相正弦交流电路中的电压与电流1. 引言纯电阻单相正弦交流电路是一种基本的电路结构，由一个纯电阻元件组成。

在这种电路中，电压和电流之间存在特定的关系，本文将对纯电阻单相正弦交流电路中的电压与电流进行详细讨论。

2. 纯电阻单相正弦交流电路的结构纯电阻单相正弦交流电路由以下主要部分组成： - 交流电源：提供正弦形式的交流电。

- 电阻：作为负载元件，提供阻抗。

- 连接线路：将交流电源与负载元件连接在一起。

3. 交流信号在纯电阻单相正弦交流电路中，交流信号是以正弦波形式表示的。

正弦波具有周期性和连续性，可以用以下数学表达式表示：v(t) = Vm * sin(ωt + φ)其中，v(t)表示时间t时刻的信号值，Vm表示峰值幅值，ω表示角频率，φ表示初相位。

4. 交流信号的频率和周期频率是指单位时间内重复发生的周期性事件的次数，单位为赫兹（Hz）。

周期是指一个完整的波形所需要的时间，单位为秒（s）。

在纯电阻单相正弦交流电路中，频率和周期之间存在以下关系：f = 1/T其中，f表示频率，T表示周期。

5. 交流信号的峰值幅值和有效值峰值幅值是指信号波形中正半周或负半周的最大幅值，用Vm表示。

有效值是指信号波形在一定时间内产生的功率与直流电压下相同功率所对应的电压值，用Vrms表示。

在纯电阻单相正弦交流电路中，峰值幅值和有效值之间存在以下关系：Vrms = Vm / √26. 电压与电流之间的关系根据欧姆定律，在纯电阻单相正弦交流电路中，电压与电流之间存在线性关系。

即：V = I * R其中，V表示电压，I表示电流，R表示电阻。

7. 相位差相位差是指两个波形之间的时间差或角度差。

在纯电阻单相正弦交流电路中，由于只有一个纯电阻元件，电压和电流的相位差为0度。

8. 电压和电流的波形在纯电阻单相正弦交流电路中，电压和电流的波形是相同的，都是正弦波。

它们之间的关系可以用以下数学表达式表示：v(t) = Vm * sin(ωt)i(t) = Im * sin(ωt)其中，v(t)表示时间t时刻的电压值，i(t)表示时间t时刻的电流值，Im表示电流的峰值幅值。

纯电阻电路功率计算公式
交流电路的负载一般用电阻R、电感L及电容C三个基本元件表示。

如果忽略电感L、电容C两个因素，只考虑电阻R的作用，这样的电路称为纯电阻电路。

在纯电阻电路中，当电压一定时，影响电流大小的主要因素是电阻R。

假设加在电阻R上的正弦交流电压的瞬时值为u=Umsinωf，式中的Um为电压的最大值（V）。

根据欧姆定律，则电路中电流的瞬时值为
i=u/R=（Um/R）sinωt
电流的最大值为
Im=Um/R
将等式两边除以√2，则得有效值为
I=U/R
纯电阻电路中的瞬时功率p是个不断变化的值，不便计算。

通常用有功功率（平均功率）P表示纯电阻负载在单位时间内实际消耗的电能，其表达式为
P=UI=I2R=U2/R。
