RLC正弦交流电路参数测量
RLC正弦交流电路是电路学中重要的一种电路类型,广泛应用于信号处理、通信、控
制等领域。
在实际应用中,经常需要对RLC正弦交流电路的参数进行测量,以保证电路工
作正常。
本文将介绍RLC正弦交流电路的参数测量方法。
1. 电阻测量
电阻是电路中最基本的元件,其电阻值的测量是电路参数测量的第一步。
电阻的测量
方法有多种,常用的是万用表和电桥。
(1)万用表测量电阻
万用表是一种经典的测量电路参数的工具,可用于测量电阻、电压、电流、电容等量
的大小。
测量电阻时,将万用表调至电阻档位,然后将测量两端的导线接到所需测量电阻
的两端,即可读出电阻大小。
需要注意的是,电阻的测量值可能受到测量时的环境因素
(如温度、湿度等)的影响,因此需要进行修正。
电桥是一种基于悬挂定理的测量电路参数的工具,由Wheatstone发明。
其基本原理是利用平衡法,使待测量物体与标准物体的电流瞬时相等,达到平衡状态,从而测出待测量
物体的电阻值。
电桥测量电阻的准确性高,经常用于对电阻值较小的元件进行测量。
电容是电子元器件中使用最广泛的元件之一,其测量方法有多种,主要包括万用表法、交流电桥法、直流电桥法和LCR测试仪法等。
其中,万用表法是最常用的方法。
万用表法测量电容时,需要将万用表调至电容档位,将测量两端的导线接到所需测量
电容的两端,此时读出的值为电容的直流电子基团电容值,需要根据电容器本身所带的电
感进行修正得到电容的实际交流电容值。
(1)正弦电桥法测量电感。

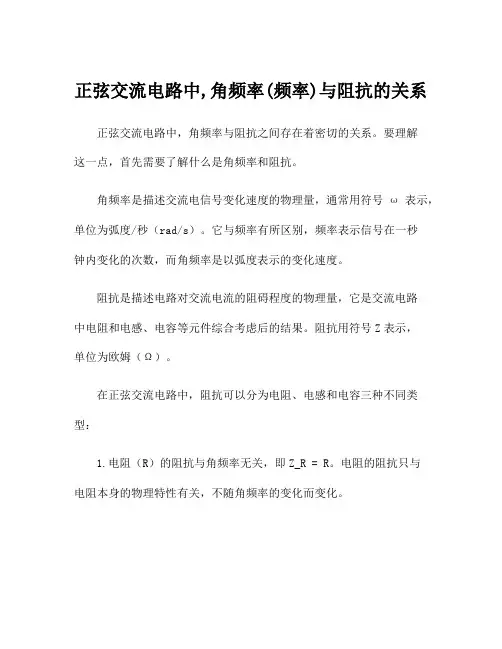

正弦交流电路中,角频率(频率)与阻抗的关系正弦交流电路中,角频率与阻抗之间存在着密切的关系。
要理解这一点,首先需要了解什么是角频率和阻抗。
角频率是描述交流电信号变化速度的物理量,通常用符号ω表示,单位为弧度/秒(rad/s)。
它与频率有所区别,频率表示信号在一秒钟内变化的次数,而角频率是以弧度表示的变化速度。
阻抗是描述电路对交流电流的阻碍程度的物理量,它是交流电路中电阻和电感、电容等元件综合考虑后的结果。
阻抗用符号Z表示,单位为欧姆(Ω)。
在正弦交流电路中,阻抗可以分为电阻、电感和电容三种不同类型:1.电阻(R)的阻抗与角频率无关,即Z_R = R。
电阻的阻抗只与电阻本身的物理特性有关,不随角频率的变化而变化。
2.电感(L)的阻抗与角频率成正比,即Z_L = jωL,其中j是虚数单位。
电感的阻抗随着角频率的增加而增加,这是因为随着电流变化的速度加快,电感对电流的抵抗也随之增加。
3.电容(C)的阻抗与角频率成反比,即Z_C = 1 / (jωC)。
电容的阻抗随着角频率的增加而减小,这是因为随着角频率的增加,电容对电流的阻碍效果逐渐减小。
从这些表达式可以看出,角频率对于阻抗的影响是明显的。
通过改变角频率,可以改变电路中的阻抗大小和特性。
当角频率很小的时候,电感支配电路的阻抗。
这时,电容的阻抗很大,可以忽略不计;电阻的阻抗与角频率无关,对电路起到稳定性的作用。
在这种情况下,电路的阻抗主要由电感决定,电路呈现出纯电感性质。
当角频率很大的时候,电容支配电路的阻抗。
这时,电感的阻抗很大,可以忽略不计;电阻的阻抗与角频率无关,对电路起到稳定性的作用。
在这种情况下,电路的阻抗主要由电容决定,电路呈现出纯电容性质。
在介于这两种情况之间的角频率范围内,电感和电容的阻抗同时起作用,相互抵消或叠加,电路的阻抗是复杂的。
通过综合考虑电感和电容的阻抗,可以确定电路的等效阻抗。
总之,角频率与阻抗之间存在着密切的关系。
角频率的变化会影响电路中各个元件的阻抗特性,从而改变整个电路的阻抗大小和性质。
RLC正弦交流电路参数测量实验报告(1)实验目的:1.了解电阻、电容、电感在正弦交流电路中的基本特性。
2.掌握R、L、C参数的测量方法。
3.通过实验学会分析和解决RLC正弦交流电路的实际问题。
实验原理:正弦交流电路是指由电阻、电容和电感元件组成的电路。
该电路是封闭型的,可以对其进行一些参数的测定,如电阻、电感、电容等。
正弦交流电路的电压和电流都是正弦波。
其在电路分析和设计中应用广泛,是电子工程专业和相关专业学生必须熟悉的实验内容之一。
正弦交流电路的电压和电流分别滞后90度,即振幅最大的时候,电流和电压不是同时出现的。
这是因为在电路中电阻、电容、电感元件的特性不同而引起的。
实验步骤:1. 通过万用表测定电阻器的阻值,记录在实验记录表中。
2. 将待测电容器依次接在电路中,记录其电容值,并选取合适的电阻,用万能表测定带电容器的交流电桥中的电容比较CR的值,记录在实验记录表中。
3.将待测电感器回路接入电路中。
在扫频工作条件下,用示波器测定相应点的电压和频率F,并用频率计检查示波器的读数,若误差较大可调节频率计。
4.通过标准电阻和标准电容的值,测量得到带电感器L的值,并将其记录于实验记录表中。
5.测量过程结束后,关闭电源电压开关,关掉设备,整理实验器材,并填写实验报告。
实验结果:实验结果表明,在RLC正弦交流电路中,电容C,电感L和电阻R三者的参数都可以通过一些简单的测量方法来测量。
根据测量结果,可以判断电路的性质,并通过实验分析解决一些实际问题。
实验结论:通过本次RLC正弦交流电路参数测量实验,学生们不仅了解了基本原理和实验步骤,而且理解和掌握了实验中测量的概念。
实验结果显示,电容、电感和电阻的参数都可以通过一些简单的测量而获得,这意味着学生们可以在任何时候应用这些方法来解决实际问题。
该实验强化了学生的电路分析和设计能力,帮助他们更好地理解和掌握正弦交流电路的特性和性能。
正弦交流电路知识点总结一、正弦交流电路的基本概念正弦交流电路是指由正弦波形状的电压或电流组成的电路。
在正弦交流电路中,电压或电流随时间呈周期性变化,其波形为正弦曲线。
正弦交流电路中,频率、振幅、相位等是重要的参数。
二、正弦交流电路中的元件1. 交流源:提供正弦波形状的电压或电流。
2. 电阻:阻碍电流通过的元件。
3. 电感:储存磁能量并抵抗变化的元件。
4. 电容:储存电能量并抵抗变化的元件。
三、正弦交流电路中的基本定律1. 欧姆定律:U=IR,其中U为电压,I为电流,R为阻值。
2. 基尔霍夫定律:任意一个节点上所有进入该节点和离开该节点的支路所构成的代数和等于零。
3. 诺依曼定理:在任意一个闭合回路中,沿着这个回路方向绕一圈所得到所有增加量之和等于所有减少量之和。
四、串联和并联1. 串联:将多个电阻、电感、电容依次连接在一起,即为串联。
串联后的总阻值为各元件阻值之和。
2. 并联:将多个电阻、电感、电容同时连接在一起,即为并联。
并联后的总阻值等于各元件倒数之和的倒数。
五、交流电路中的功率交流电路中的功率分为有功功率和无功功率两部分:1. 有功功率:指交流电路中被转化成有用能量的功率。
2. 无功功率:指交流电路中被转化成储存于元件中的能量或者从元件中释放出来但不能做有用工作的能量。
六、交流电路中的相位相位是指两个正弦波形状的信号之间时间上的差异。
在正弦交流电路中,相位是一个重要参数。
不同元件间存在着不同相位差,而且相位差随频率变化。
七、滤波器滤波器是指通过对信号进行滤波,去除不需要或者干扰信号来得到所需信号的设备。
根据滤波器对信号处理方式不同,可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
八、交流电路中的共振共振是指在交流电路中,当电容和电感与外部信号频率相等时,电路中的阻抗达到最小值。
在共振状态下,电路中的能量传输效率最高。
九、交流电路中的谐波谐波是指在交流电路中,除了基频信号之外产生的频率为整数倍于基频信号频率的信号。
电工电子技术基础复习题第一章 电路的基本定律与分析方法 一、填空题1、在多个电源共同作用的 线性 电路中,任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 和 ,称为叠加定理。
2、“等效”是指对 端口 以外的电路作用效果相同。
戴维南等效电路是指一个电阻和一个电压源的串联组合,其中电阻等于原有源二端网络 除源 电阻,电压源的电压等于原有源二端网络的 开路 电压。
二、选择题1、已知a 、b 两点的电压U ab =10V ,a 点电位为V a =4V ,则b 点电位V b 为( B )。
A 、6V B 、-6V C 、14V D 、-14V2、两个电阻串联,R 1:R 2=1:2,总电压为60V ,则U 1的大小为( B )。
A 、10V B 、20V C 、30V D 、40V3、标有额定值为“220V 、100W ”和“220V 、25W ”白炽灯两盏,将其串联后接入220V 工频交流电源上,其亮度情况是( A )。
A 、25W 的灯泡较亮B 、100W 的灯泡较亮C 、两只灯泡一样亮D 、都不亮 4、叠加定理只适用于( C )。
A 、交流电路B 、直流电路C 、线性电路D 、任何电路 5、已知二端线性电阻如右图所示,图中i 和线性电阻的阻值为( A )。
A 、8A ,Ω625.0B 、-8A ,Ω625.0C 、8A ,-Ω625.0D 、-8A ,-Ω625.06、已知二端线性电阻如图示,图中u 和线性电阻的阻值为( C )。
A 、10V ,Ω5B 、10V ,-Ω5C 、-10V ,Ω5D 、-10V ,-Ω5 7、图示电路中,i 1和i 2分别为( A )。
A .12A ,-4 A B .-12A ,4 A C .12A ,4 A D .-12A ,-4 A三、计算题1、试用戴维宁定理分析如图所示电路,求解电流I=? 解:(1)断开待求支路对二端网络进行戴维宁等效:iW p 40-=A 2Wp 20=u求得开路电压v uoc30=;Ω=2R O(2)连接戴维宁等效电路和断开的支路并列写回路方程:(2分)03010)28(=-++I(3)求解方程得出待求电流:(2分)A I 2=2、试用叠加原理分析如图所示电路,求解的电流I=? 解:(1)电压源单独作用时,7A 电流源视为开路列回路方程求解得流过3Ω电阻的电流A I 21242316112131/=⨯++=(2)电流源单独作用时,42V 电压源视为短路,列回路方程求解的流过3Ω电阻的电流A I 47316112131//=⨯++= (3)把两个电源单独作用的效果叠加得出流过电阻的电流:(2分)A I I I 6///=+=3、如图所示电路,已知E=10V ,A I S 1=,Ω==Ω=5,10321R R A R ,试用叠加原理求流过电阻2R 的电流I 。
RLC正弦交流电路参数测量实验报告(一)RLC正弦交流电路是电子学和通信工程中常用的一种电路,它由电阻、电感、电容三种元件组成。
为了准确地测量电路的参数,通常会进行RLC正弦交流电路参数测量实验。
本文将对此实验进行介绍和分析。
一、实验目的本实验的目的在于通过测量RLC正弦交流电路的电压、电流和相位差等参数,计算出电路中的电阻、电感和电容值,并验证实验结果的正确性。
二、实验原理在RLC正弦交流电路中,电阻元件呈现线性特性,电感和电容元件具有非线性特性。
因此,当电压为正弦交流电压时,电路中的电流也呈现正弦交流特性,其相位角度可以通过电流和电压之间的正弦函数来表示。
同时,电阻、电感和电容元件的阻值、电感值和电容值可以通过测量电压、电流和相位差进行计算。
三、实验步骤1. 按图连接电路,调节稳压电源输出电压和电流;2. 使用数字万用表测量电路中各元件的电阻值;3. 使用示波器测量电路中的电压和电流,并记录相位差;4. 根据实验数据,计算电路中的电阻、电感和电容值;5. 对比实验结果,验证测量的正确性。
四、实验结果在本次实验中,我们测得电路中的电阻为100Ω,电感为0.5H,电容为0.01μF。
同时,我们还记录下了电压和电流的波形,并计算出相位差为30度。
通过实验计算,我们得到的电阻值为97Ω,电感值为0.48H,电容值为0.009μF。
可以看出我们的实验结果与实际值非常接近,表明了测量参数的准确性和实验结果的可靠性。
五、实验分析在实际电路中,电感和电容元件往往会对信号的相位产生影响,从而影响电路的性能。
因此,在进行RLC正弦交流电路参数测量实验时要注意测量精度和误差控制。
同时,在实验中还要注意使用合适的仪器和正确的操作步骤,以免影响实验结果的准确性和可靠性。
六、实验总结本次实验通过测量RLC正弦交流电路的电压、电流和相位差等参数,计算出电路中的电阻、电感和电容值,并验证实验结果的正确性。
本实验的目的在于让学生更加深入地了解RLC正弦交流电路的特性和组成,提高其电路分析和设计的能力。
正弦交流电路中的电阻
仅由正弦交流电源和电阻构成的电路便是纯电阻交流电路。
例如,白炽灯、电炉和电烙铁正常使用时的电路,都可以近似地看成纯电阻电路。
1.电压与电流的关系
图 3.9(a)所示给出了一种简单的纯电阻交流电路,它仅由一个理想的正弦交流电压源u 和一个电阻R 构成。
在这个电路中,任何时刻通过R 中的电流i 仍满足欧姆定律,即: R
u i =
(a) (b)
图3.9 纯电阻电路中电压与电流关系
设电阻电压为
)sin(2u t U u ψω+=
则
)sin(2)sin(2u u t R
U R t U R u i ψωψω+=+==
设 )sin(2i t I i ψω+=
对比上述两式有
u i IR U ψψ==.
可见,电阻中电压和电流为同相位,它们的有效值也服从欧姆定律,可以写成相量形式
i u RI U ψψ∠=∠或.
.I R U = (3-12)
2.功率
1)瞬时功率
电阻中某一时刻消耗的电功率叫做瞬时功率,单位是瓦特。
它等于电压u 与电流i 瞬时值的乘积,并用小写字母 )(t p 表示。
即
)()()(t i t u t p =
电阻元件的瞬时功率R p 为(设0==i u ψψ)
t I t U t i t u t p R R R ωωsin 2sin 2)()()(⋅=⋅=
t I U I U R R ω2cos -= (3-13)
由式(3-13)可见,不管怎么变化,12cos ≤t ω,所以电阻上的功率永远大于零,说明电阻是一个耗能元件。
2)平均功率
瞬时功率在一个周期内的平均值称为平均功率,用大写字母P 表示,即
⎰⎰==T
T
uidt T pdt T P 0011 R U
R I I U dt
t I U I U T R R T
R R 220)2cos (1=
==-=
⎰ω (3-14)
由式(3-14)可知,对于纯电阻电路,引用了有效值的概念后,正弦交流电的平均功率计算公式与直流电路中功率的计算公式相同,它代表了电路实际消耗的功率大小,单位是瓦特(W )。
