压力变送器校验报告

压力变送器校验操作流程
一、准备工作
1.确认校验设备准确性和可靠性
2.准备校验所需工具和标准器
3.确认被测压力范围和精度等级
二、准备被测压力点
1.确定被测点位置
2.清洁被测点表面
3.确保被测点通畅无堵塞
三、连接校验设备
1.将校验仪表连接至被测压力变送器
2.确保连接处密封良好
3.开启校验仪表电源
四、调零校准
1.对压力变送器进行零点校准
2.调节零点偏差至标准值
3.确认零点校准完成
五、进行量程校准
1.施加标准压力至压力变送器
2.对压力变送器进行量程校准
3.调节输出信号至标准值范围内
六、进行稳定性测试
1.施加稳定压力，并持续一定时间
2.观察压力变送器输出信号稳定性
3.确认稳定性达标
七、记录数据
1.记录校验前后的零点和量程数据
2.记录校验过程中的各项参数
3.生成校验报告并存档。

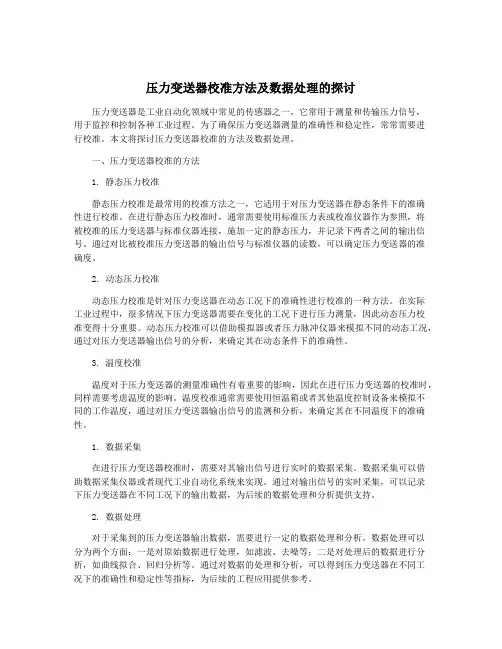

压力变送器校准方法及数据处理的探讨压力变送器是工业自动化领域中常见的传感器之一，它常用于测量和传输压力信号，用于监控和控制各种工业过程。

为了确保压力变送器测量的准确性和稳定性，常常需要进行校准。

本文将探讨压力变送器校准的方法及数据处理。

一、压力变送器校准的方法1. 静态压力校准静态压力校准是最常用的校准方法之一，它适用于对压力变送器在静态条件下的准确性进行校准。

在进行静态压力校准时，通常需要使用标准压力表或校准仪器作为参照，将被校准的压力变送器与标准仪器连接，施加一定的静态压力，并记录下两者之间的输出信号。

通过对比被校准压力变送器的输出信号与标准仪器的读数，可以确定压力变送器的准确度。

2. 动态压力校准动态压力校准是针对压力变送器在动态工况下的准确性进行校准的一种方法。

在实际工业过程中，很多情况下压力变送器需要在变化的工况下进行压力测量，因此动态压力校准变得十分重要。

动态压力校准可以借助模拟器或者压力脉冲仪器来模拟不同的动态工况，通过对压力变送器输出信号的分析，来确定其在动态条件下的准确性。

3. 温度校准温度对于压力变送器的测量准确性有着重要的影响，因此在进行压力变送器的校准时，同样需要考虑温度的影响。

温度校准通常需要使用恒温箱或者其他温度控制设备来模拟不同的工作温度，通过对压力变送器输出信号的监测和分析，来确定其在不同温度下的准确性。

1. 数据采集在进行压力变送器校准时，需要对其输出信号进行实时的数据采集。

数据采集可以借助数据采集仪器或者现代工业自动化系统来实现。

通过对输出信号的实时采集，可以记录下压力变送器在不同工况下的输出数据，为后续的数据处理和分析提供支持。

2. 数据处理对于采集到的压力变送器输出数据，需要进行一定的数据处理和分析。

数据处理可以分为两个方面：一是对原始数据进行处理，如滤波、去噪等；二是对处理后的数据进行分析，如曲线拟合、回归分析等。

通过对数据的处理和分析，可以得到压力变送器在不同工况下的准确性和稳定性等指标，为后续的工程应用提供参考。

变送器检修校验报告设备名称型号 V15735—HF4ABD 测量范围 MPa 精度等级制造厂出厂编号: ；输出信号范围 4—20mA校验温度湿度标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称编号 NO：425.117 精度 0.2测量范围 mA外观检查：密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值实际最大值 mA回程误差:允许值实际最大值 mA修前结果：修后记录基本误差：允许值实际最大值 mA回程误差:允许值实际最大值 mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：检修人：审核人：检修日期：年月日变送器检修校验报告设备名称 #2热网循环泵出口压力型号 V15735—HF4ABD 测量范围 0—1MPa 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 C508540 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.01mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.01mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.01mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.01mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #3热网循环泵出口压力型号 V15735—HF4ABD 测量范围 0—1MPa 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 C508517 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #4热网循环泵出口压力型号 V15735—HF4ABD 测量范围 0—1MPa 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 C513712 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.01mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.01mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.01mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.01mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #2机热网加热器蒸汽压力型号 15735 测量范围 0—0.4MPa精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 420783 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #1热网来加热器蒸汽压力型号 15735 测量范围 0—0.4MPa 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 420779 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称供水压力型号 15735 测量范围 0—1.6MPa精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 420863 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #2机疏水压力型号 15735 测量范围 0—2.5MPa精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 420895 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称回水压力型号 15735 测量范围 0—1.6MPa精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 420862输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #1热网循环泵出口压力型号 V15735—HF4ABD 测量范围 0—1MP 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 C508539 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #1热网循环泵出口压力型号 V15735—HF4ABD 测量范围 0—1MP 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 C508539 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #1热网循环泵出口压力型号 V15735—HF4ABD 测量范围 0—1MP 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 C508539 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #1热网循环泵出口压力型号 V15735—HF4ABD 测量范围 0—1MP 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 C508539 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #1热网循环泵出口压力型号 V15735—HF4ABD 测量范围 0—1MP 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 C508539 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日变送器检修校验报告设备名称 #1热网循环泵出口压力型号 V15735—HF4ABD 测量范围 0—1MP 精度等级 0.2 制造厂上海威尔泰工业自动化股份有限公司出厂编号 C508539 输出信号范围 4—20mA校验温度 26℃湿度28％标准装置1：标准表名称压力校验仪型号 YU—6000 编号 0370精度 0.05 测量范围 1—60MPa标准装置2：标准表名称 C41—mA编号 NO：425.117 精度 0.2测量范围 4—20mA外观检查：良好密封性：外加压力 KPa 最后5分钟下降值 KPa修前记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA修前结果：合格修后记录基本误差：允许值 16×（±0.2％）＝± 0.032mA实际最大值 0.02mA回程误差:允许值16×（±0.2％）＝± 0.032mA实际最大值 0.02mA绝缘电阻：电源端子—接地端子≥ 20 MΩ输出端子—接地端子≥ 20 MΩ修后结果：合格检修人：审核人：检修日期： 2008 年6 月12 日。

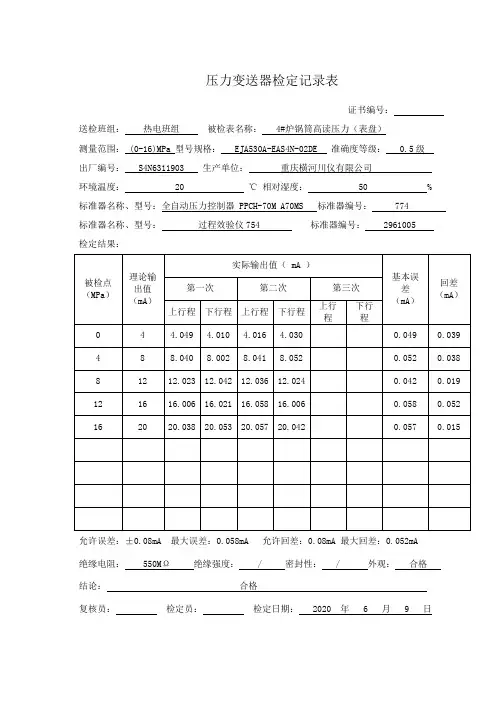

压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉锅筒高读压力（表盘）测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311903 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器 PPCH-70M A70MS 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.052mA绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉锅筒低读压力（表盘）测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311904 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.06mA 允许回差：0.08mA 最大回差：0.059mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉锅筒压力（三选二测点）1测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311905 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059 mA 允许回差：0.08mA 最大回差：0.037mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉锅筒压力（三选二测点）2测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311906 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.048mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉锅筒压力（三选二测点）3测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311907 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.056mA 允许回差：0.08mA 最大回差：0.042mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#锅炉主蒸汽压力（三选二测点）1测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311908 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.06mA 允许回差：0.08mA 最大回差：0.044mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#锅炉主蒸汽压力（三选二测点）2测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311909 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.054mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉集汽集箱高读压力（表盘）测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311910 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.049mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉集汽集箱高读压力（表盘）测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311911 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.052mA绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉集汽集箱压力（燃烧调整用三选二测点）1 测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311912 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08 mA 最大回差：0.051mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉集汽集箱压力（燃烧调整用三选二测点）2 测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311913 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.056mA 允许回差：0.08mA 最大回差：0.046mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉集汽集箱压力（燃烧调整用三选二测点）3 测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311914 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.056 mA 允许回差：0.08 mA 最大回差：0.046mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 15 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉进油压力测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311915 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.05mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 15 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉回油压力测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311916 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.048 mA 允许回差：0.08 mA 最大回差：0.028mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 1 5 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉炉前油压测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311917 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059 mA 允许回差：0.08 mA 最大回差：0.038mA绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 15 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉炉前油压测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311918 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.06mA 允许回差：0.08mA 最大回差：0.041mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 1 5 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉炉前油压测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311919 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.052mA绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 15 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉炉前油压测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311920 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.06 mA 允许回差：0.08 mA 最大回差：0.059mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 15 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉炉前油压测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311921 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.059 mA 允许回差：0.08 mA 最大回差：0.037mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 15 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉炉前油压测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311922 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08 mA 最大回差：0.048mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 15 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉炉前油压测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311923 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.056mA 允许回差：0.08mA 最大回差：0.042mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 15 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 4#炉炉前油压测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311924 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.06 mA 允许回差：0.08mA 最大回差：0.044mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 15 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：蒸汽吹灰压力测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311925 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.059 mA 允许回差：0.08 mA 最大回差：0.054mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2019 年 9 月 1 5 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：#4A炉磨煤机加载压力测量范围： (0-25)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311926 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.078mA 允许回差：0.08 mA 最大回差：0.054mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4B炉磨煤机加载压力测量范围： (0-25)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311927 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.070 mA 允许回差：0.08mA 最大回差：0.063mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4C炉磨煤机加载压力测量范围： (0-25)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311928 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.073 mA 允许回差：0.08mA 最大回差：0.057mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4D炉磨煤机加载压力测量范围： (0-25)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311929 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.073 mA 允许回差：0.08mA 最大回差：0.057mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：4#炉给水操作台前压力1测量范围： (0-25)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311930 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.073mA 允许回差：0.08mA 最大回差：0.057mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4A炉磨煤机氮气压力测量范围： (0-1)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311931 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.004 mA 允许回差：0.08 mA 最大回差：0.003mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4B炉磨煤机氮气压力测量范围： (0-1)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311933 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.004 mA 允许回差：0.08 mA 最大回差：0.002mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4C炉磨煤机氮气压力测量范围： (0-1)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311934 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.004 mA 允许回差：0.08 mA 最大回差：0.003mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4D炉磨煤机氮气压力测量范围： (0-1)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311935 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPCH 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.004mA 允许回差：0.08mA 最大回差：0.003mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉汽包液位1 .测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级 .出厂编号： S4N6311976 生产单位：重庆横河川仪有限公司 .环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005 .检定结果：允许误差：±0.08 mA 最大误差：0.057mA 允许回差：0.08 mA 最大回差：0.056mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉汽包液位2测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级出厂编号： S4N6311977 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.053mA 允许回差：0.08mA 最大回差：0.041mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉汽包液位3测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级出厂编号： S4N6311978 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.057mA 允许回差：0.08mA 最大回差：0.05mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 9 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉送风机出口压力测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级出厂编号： S4N6311979 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.057mA 允许回差：0.08mA 最大回差：0.044mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 11 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉送风机出口压力测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级出厂编号： S4N6311980 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.036mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 11 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉二次风母管风压力1测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级出厂编号： S4N6311981 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.053mA 允许回差：0.08 mA 最大回差：0.041mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 11 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉二次风母管风压力2测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级出厂编号： S4N6311982 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.057 mA 允许回差：0.08mA 最大回差：0.05mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 11 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉二次风母管风压力3测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级出厂编号： S4N6311983 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.057mA 允许回差：0.08 mA 最大回差：0.044mA 绝缘电阻： 550MΩ绝缘强度： / 密封性：外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 11 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉二次风母管风压力4测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级出厂编号： S4N6311984 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.036mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 11 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #4炉磨煤机进口风压1测量范围： (0-6)kPa 型号规格： EJA110A-EHS5A-62DC 准确度等级： 0.5级出厂编号： S4N6311985 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器 PPC4 标准器编号： 1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.053 mA 允许回差：0.08 mA 最大回差：0.041mA 绝缘电阻： 550MΩ绝缘强度： / 密封性： / 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 11 日。

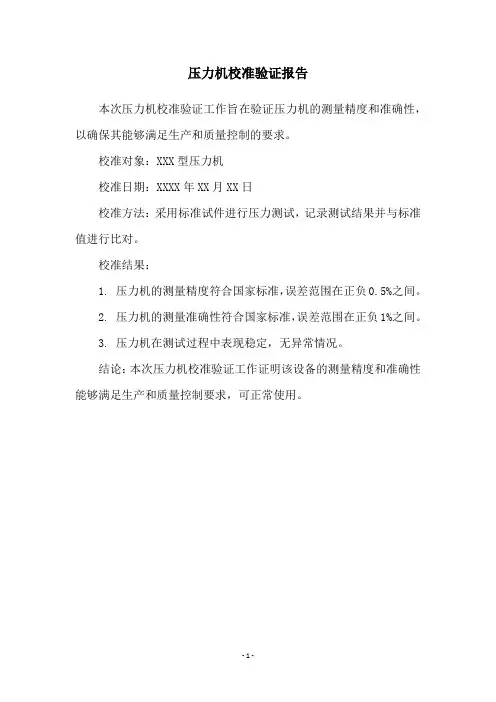

压力机校准验证报告
本次压力机校准验证工作旨在验证压力机的测量精度和准确性，以确保其能够满足生产和质量控制的要求。

校准对象：XXX型压力机
校准日期：XXXX年XX月XX日
校准方法：采用标准试件进行压力测试，记录测试结果并与标准值进行比对。

校准结果：
1. 压力机的测量精度符合国家标准，误差范围在正负0.5%之间。

2. 压力机的测量准确性符合国家标准，误差范围在正负1%之间。

3. 压力机在测试过程中表现稳定，无异常情况。

结论：本次压力机校准验证工作证明该设备的测量精度和准确性能够满足生产和质量控制要求，可正常使用。

- 1 -。

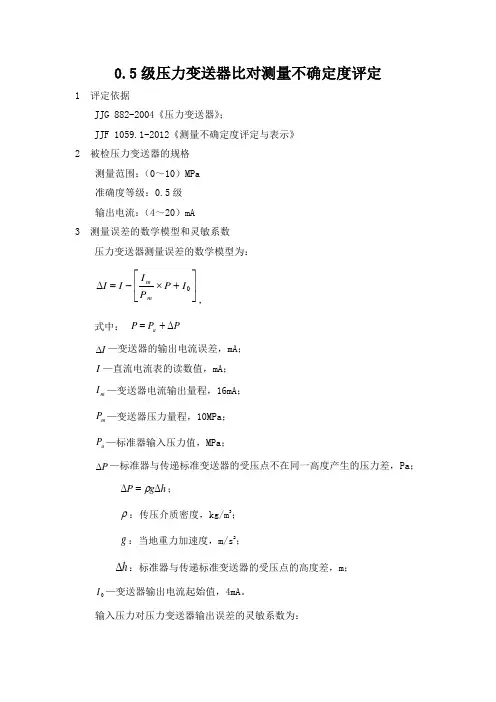

0.5级压力变送器比对测量不确定度评定1 评定依据JJG 882-2004《压力变送器》；JJF 1059.1-2012《测量不确定度评定与表示》 2 被检压力变送器的规格测量范围：（0～10）MPa 准确度等级：0.5级 输出电流：（4～20）mA 3 测量误差的数学模型和灵敏系数压力变送器测量误差的数学模型为：⎥⎦⎤⎢⎣⎡+⨯-=∆0I P P I I I m m ， 式中： P P P a ∆+=I ∆—变送器的输出电流误差，mA ； I —直流电流表的读数值，mA ；m I —变送器电流输出量程，16mA ； m P —变送器压力量程，10MPa ； a P —标准器输入压力值，MPa ；P ∆—标准器与传递标准变送器的受压点不在同一高度产生的压力差，Pa ；h g P ∆=∆ρ；ρ：传压介质密度，kg/m 3；g ：当地重力加速度，m/s 2；h ∆：标准器与传递标准变送器的受压点的高度差，m ；0I —变送器输出电流起始值，4mA 。

输入压力对压力变送器输出误差的灵敏系数为：1016)(-=-=∂∆∂=m m P I P I P c mA/MPa=-1.6mA/MPa 输出电流对压力变送器输出误差的灵敏系数为： II I c ∂∆∂=)(=1 4 测量的环境环境温度：19℃ 相对湿度：54%RH 测量介质：变压器油 5 选用的标准器本次比对选用数字压力校验仪通过比较法直接对传递标准（压力变送器）进行测量，使用数字压力校验仪的直流电流测量功能测量压力变送器的输出值。

数字压力校验仪的测量范围为（0～25）MPa ，准确度等级0.02级。

直流电流表的测量范围为：（-30～30）mA ，准确度为±（0.02%rdg+0.003%FS ）。

6 不确定度来源（1）多次重复性测量引入的不确定度分量1u ； （2）直流电流表分辨力引入的不确定度分量2u ； （3）直流电流表的示值误差引入的不确定度分量3u ；（4）数字压力校验仪压力测量示值误差引入的不确定度分量4u ； （5）标准器与传递标准的受压点的高度差引入的不确定度分量5u 。

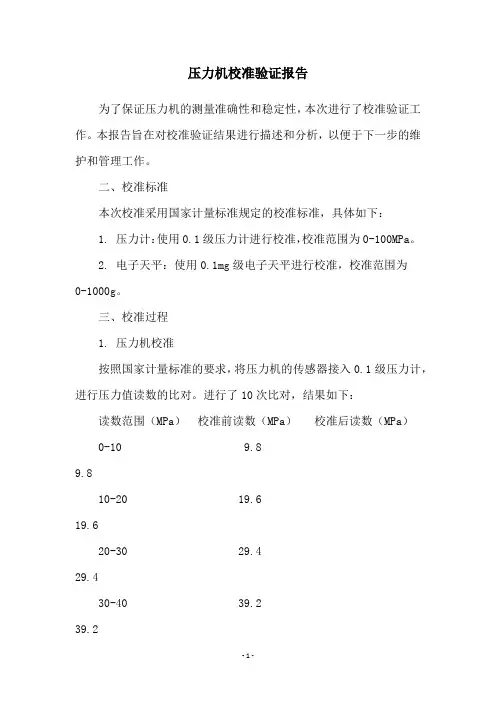

压力机校准验证报告为了保证压力机的测量准确性和稳定性，本次进行了校准验证工作。

本报告旨在对校准验证结果进行描述和分析，以便于下一步的维护和管理工作。

二、校准标准本次校准采用国家计量标准规定的校准标准，具体如下：1. 压力计：使用0.1级压力计进行校准，校准范围为0-100MPa。

2. 电子天平：使用0.1mg级电子天平进行校准，校准范围为0-1000g。

三、校准过程1. 压力机校准按照国家计量标准的要求，将压力机的传感器接入0.1级压力计，进行压力值读数的比对。

进行了10次比对，结果如下：读数范围（MPa）校准前读数（MPa）校准后读数（MPa）0-10 9.8 9.810-20 19.6 19.620-30 29.4 29.430-40 39.2 39.240-50 49.0 49.050-60 58.8 58.860-70 68.6 68.670-80 78.4 78.480-90 88.2 88.290-100 98.0 98.0根据比对结果，可以看出压力机的测量准确性和稳定性符合国家计量标准的要求，可以进行下一步的使用。

2. 电子天平校准将电子天平分别进行10次0g、500g和1000g的校准，结果如下：读数范围（g）校准前读数（g）校准后读数（g）0-500 250.1 250.0500-1000 750.0 750.0根据比对结果，可以看出电子天平的测量准确性和稳定性符合国家计量标准的要求，可以进行下一步的使用。

四、总结本次对压力机和电子天平进行了校准验证工作，结果表明两者的测量准确性和稳定性符合国家计量标准的要求。

为了保证测量结果的准确性和可靠性，建议在使用过程中定期进行校准验证，并加强维护和管理工作。

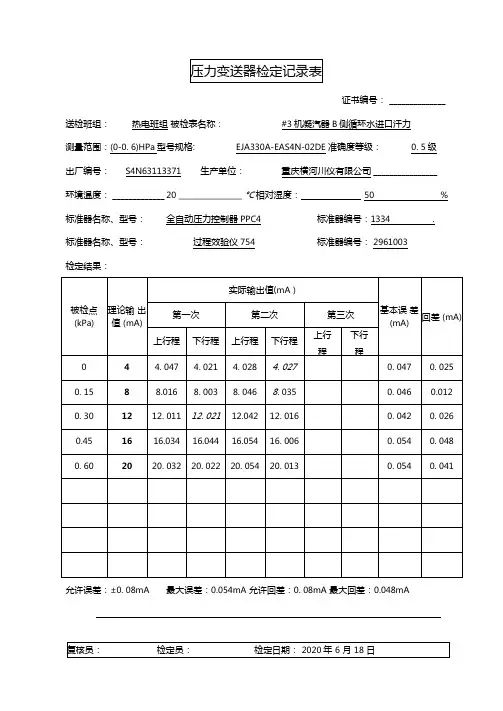

证书编号： ______________ 送检班组：热电班组被检表名称：#3机凝汽器B侧循环水进口汗力测量范围：(0-0. 6)HPa型号规格: EJA330A-EAS4N-02DE 准确度等级：0. 5级出厂编号：S4N63113371 生产单位：重庆横河川仪有限公司 ________________ 环境温度： _____________ 20 _________________ °C相对湿度：_______________ 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号：2961003检定结果：允许误差：±0. 08mA最大误差：0.054mA 允许回差：0. 08mA 最大回差：0.048mA绝缘电阻：530MQ 绝缘强度: \ 密封性：\ 外观：合格结论：__________________________________ 蝕 _______________________________________________压力变送器检定记录表出厂编号：S4N63113372 生产单位：重庆横河川仪有限公司_______________ 环境温度： _____________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动压力控制器PPC4 标准器编号：1334 ・标准器名称、型号：过程效验仪751 标准器编号：2961005检定结果：允许误差：±0・08mA 最大误差：0・057mA 允许回差：0. 08mA 最大回差：0. 032mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113373 生产单位：重庆横河川仪有限公司________________环境温度： ______________ 20 _______________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力检定系统PPCH-70M A70MS 标准器编号：774 标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 058mA 允许回差：0. 08mA 最大回差：0. 046mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113374 生产单位：重庆横河川仪有限公司________________ 环境温度： ______________ 20 _______________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动压力控制器PPC4 标准器编号：1334 •标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 058mA 允许回差：0. 08mA 最大回差：0. 046mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113375 生产单位：重庆横河川仪有限公司 _______________ 环境温度： _____________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力控制器PPC4 标准器编号：1334 ■标准器名称、型号：过程效验仪751 标准器编号：2961005检定结果：允许误差：±0・08mA 最大误差：0・057mA 允许回差：0. 08mA 最大回差：0. 032mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113376 生产单位：重庆横河川仪有限公司_______________ 环境温度： ______________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动压力控制器PPC4 标准器编号：1334_ •标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差:±0. 08mA最大误差：0.056mA 允许回差:0. 08mA 最大回差：0.05mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性：外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113377 生产单位：重庆横河川仪有限公司________________ 环境温度： ______________ 20 _______________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力检定系统PPCH-70M A70MS 标准器编号：774标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 059mA 允许回差：0. 08mA 最大回差：0. 052mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113378 生产单位：重庆横河川仪有限公司_______________ 环境温度： _____________ 20 ________________ °C相对湿度： ________________ 50 % 标准器名称、型号：全口动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA 最大误差：0.057mA 允许回差：0.08mA 最大回差：0.042mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性：\ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113579 生产单位：重庆横河川仪有限公司_______________ 环境温度： _____________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力控制器PPC4 标准器编号：1334标准器名称、型号：过程效验仪751 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 059mA 允许回差：0. 08mA 最大回差：0. 052mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113580 生产单位：重庆横河川仪有限公司________________ 环境温度： _____________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力控制器PPC4 标准器编号：1334标准器名称、型号：过程效验仪751 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 058mA 允许回差：0. 08mA 最大回差：0. 052mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113381 生产单位：重庆横河川仪有限公司________________ 环境温度： ______________ 20 _______________ °C相对湿度： ________________ 50 % 标准器名称、型号：全口动圧力检定系统PPCH-70M A70MS 标准器编号：774标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 056mA 允许回差：0. 08mA 最大回差：0. 041mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113382 生产单位：重庆横河川仪有限公司 _______________ 环境温度： _____________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动压力控制器PPC4 标准器编号：1334标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差:±0. 08mA最大误差:0. 052mA 允许回差：0.08mA 最大回差:0. 046mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性：\ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113583 生产单位：重庆横河川仪有限公司 _______________ 环境温度： _____________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动压力控制器PPC4 标准器编号：1334标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差:±0. 08mA最大误差:0. 06mA 允许回差:0. 08mA 最大回差：0.053mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________证书编号：______________ 送检班组：热电班组被检表名称：1#减温减压器前蒸汽压力1 _________________ 测量范围：(0-16)HPa型号规格: EJA530A-EAS4N-02DE 准确度等级：0. 5级出厂编号：S4N63113584 生产单位：重庆横河川仪有限公司 ________________环境温度： _____________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力检定系统PPCH-70M A70MS 标准器编号：774 标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 059mA 允许回差：0. 08mA 最大回差：0. 052mA 绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113385 生产单位：重庆横河川仪有限公司________________ 环境温度： ______________ 20 _______________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力检定系统PPCH-70M A70MS 标准器编号：774标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 058mA 允许回差：0. 08mA 最大回差：0. 052mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113586 生产单位：重庆横河川仪有限公司________________ 环境温度： _____________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力控制器PPC4 标准器编号：1334标准器名称、型号：过程效验仪751 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 056mA 允许回差：0. 08mA 最大回差：0. 041mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113387 生产单位：重庆横河川仪有限公司 ________________环境温度： _____________ 20 ________________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力检定系统PPCH-70M A70MS 标准器编号：774 标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0.052mA 允许回差：0. 08mA 最大回差：0.046mA绝缘电阻：550MQ 绝缘强度: \ 密封性：\ 外观：合格压力变送器检定记录表结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113388 生产单位：重庆横河川仪有限公司_______________ 环境温度： ______________ 20 _______________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力检定系统PPCH-70M A70MS 标准器编号：774标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差:±0. 08mA最大误差:0. 06mA 允许回差:0. 08mA 最大回差：0.053mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113589 生产单位：重庆横河川仪有限公司________________ 环境温度： ______________ 20 _______________ °C相对湿度： _______________ 50 % 标准器名称、型号：全口动圧力检定系统PPCH-70M A70MS 标准器编号：774标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 059mA 允许回差：0. 08mA 最大回差：0. 041mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表出厂编号：S4N63113590 生产单位：重庆横河川仪有限公司 _______________ 环境温度： _____________ 20 ________________ °C相对湿度： ________________ 50 % 标准器名称、型号：全口动压力检定系统PPCH-70M A70MS 标准器编号： ____________ 标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA 最大误差：0.06mA 允许回差：0. 08mA 最大回差：0.046mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性：\ 外观：合格结论： ___________________________________ 蝕 ______________________________________________压力变送器检定记录表标准器名称、型号：全口动圧力检定系统PPCH-70M A70MS 标准器编号：774 标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 059mA 允许回差：0. 08mA 最大回差：0. 035mA绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格压力变送器检定记录表结论：____________________________________ 蝕 _______________________________________________压力变送器检定记录表标准器名称、型号：全口动压力检定系统PPCH-70M A70MS 标准器编号：774标准器名称、型号：过程效验仪754 标准器编号：2961005检定结果：允许误差：±0. 08mA最大误差：0. 056mA 允许回差：0. 08mA 最大回差：0. 038mA 绝缘电阻：550MQ 绝缘强度: \ 密封性： \ 外观：合格压力变送器检定记录表结论：____________________________________ 蝕 _______________________________________________压力变送器检定记录表标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号：2961003检定结果：允许误差：±0. 08mA最大误差：0.058mA 允许回差：0. 08mA 最大回差：0.041mA 绝缘电阻：550MQ 绝缘强度: \ 密封性：\ 外观：合格压力变送器检定记录表结论：____________________________________ 仙 _______________________________________________压力变送器检定记录表标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号：2961003检定结果：允许误差：±0. 08mA最大误差：0.059mA 允许回差：0. 08mA 最大回差：0.053mA 绝缘电阻：550MQ 绝缘强度: \ 密封性：\ 外观：合格压力变送器检定记录表结论：____________________________________ 仙 _______________________________________________压力变送器检定记录表标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 . 标准器名称、型号：过程效验仪754 标准器编号：2961003检定结果：允许误差：±0. 08mA最大误差：0. 059mA 允许回差：0. 08mA 最大回差：0.051mA压力变送器检定记录表绝缘电阻：550MQ 绝缘强度: \ 密封性：\ 外观：合格结论：____________________________________ 仙 _______________________________________________。

压力（差压）变送器检修校验指导书1范围本标准规定了压力（差压）变送器的检修、校验方法。

本标准适用于XX生态工程有限公司压力（差压）变送器的检修、校验。

2工作原理压力（差压）变送器是将压力信号转换为标准电流或电压信号的仪表，其原理是被测压力作用到测量元件上，随着被测压力的变化，产生与被测压力成比例的微小位移，这个位移通过相应的转换机构，转换成标准电流或电压信号，通过传送部件的运算放大后，输出与被测压力成线性关系的标准电流或电压信号。

压力（差压）变送器可用于测量表压，绝压，真空度等。

3维护检修3.1作业初始状态条件确认3.1.1确认智能压力（差压）变送器位号及现场位置。

3.1.2对工艺介质的温度、压力、是否有毒有害及是否需要排空进行确认。

3.2作业准备和危害识别3. 2.1作业前应办理《检修工作单》（见附件1）,对作业单所涉及内容逐条落实后由相应装置的工艺人员和仪表班长确认后由仪表维修施工人员随身携带。

4. 2.2观察DCS报警器画面确认好现场已经无报警。

5. 2.3作业人员应带齐工器具有：--- 手持终端；一个人工具（一字螺丝刀、十字螺丝刀、8寸活动扳手、6寸活动扳手、斜口钳、尖嘴钳、钢丝钳等）、10寸管钳、万用表）：一拆卸三阀组时，应备10寸扳手、14寸梅花扳手、一块干净抹布或塑料薄膜。

6. 2.4劳保要求：—穿好工作服，戴好安全帽、护目眼镜和劳保手套（或防酸碱手套）；一一有毒有害气体时应佩戴氧气呼吸器；一一高处作业时应佩戴安全带；一一拆卸时，应佩戴防护面罩。

3.2.5作业时应有监护人。

3.2.6应站在仪表上风处，对现场周围环境观察3min。

3.2.7作业前，作业人员首先检查仪表及管线外观，无安全隐患问题存在才能进行作业。

3.2.8校验和调整零位，进行正负迁移的场合，应在测量初始压力下进行。

3.3.1变送器外观检查、卫生清扫：一检查变送器外观（包括铭牌、标志、外壳等）：外观应整洁,零件完整无缺，铭牌与标志齐全清楚，外壳旋紧盖好；一检查变送器内部（包括电路板、接线端子、表内接线、线号、引出线等）：内部应清洁，电路板及端子固定螺丝齐全牢固，表内接线正确，编号齐全清楚，引出线无破损或划痕；一检查仪表二次阀门、平衡阀门：二次阀门、平衡阀门完好严密，手轮齐全，标志正确清楚，操作灵活；一检查变送器接头螺纹：变送器接头螺纹应无滑扣、错扣现象，紧固螺母应无滑丝现象。

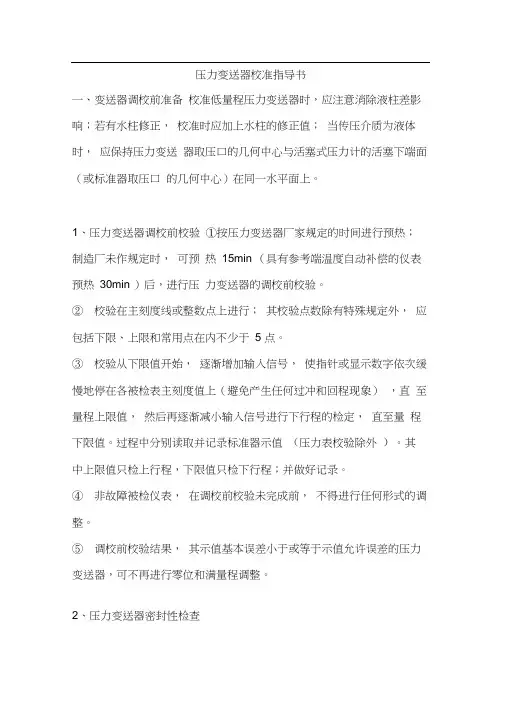

压力变送器校准指导书一、变送器调校前准备校准低量程压力变送器时，应注意消除液柱差影响；若有水柱修正，校准时应加上水柱的修正值；当传压介质为液体时，应保持压力变送器取压口的几何中心与活塞式压力计的活塞下端面（或标准器取压口的几何中心）在同一水平面上。

1、压力变送器调校前校验①按压力变送器厂家规定的时间进行预热；制造厂未作规定时，可预热15min （具有参考端温度自动补偿的仪表预热30min ）后，进行压力变送器的调校前校验。

②校验在主刻度线或整数点上进行；其校验点数除有特殊规定外，应包括下限、上限和常用点在内不少于 5 点。

③校验从下限值开始，逐渐增加输入信号，使指针或显示数字依次缓慢地停在各被检表主刻度值上（避免产生任何过冲和回程现象），直至量程上限值，然后再逐渐减小输入信号进行下行程的检定，直至量程下限值。

过程中分别读取并记录标准器示值（压力表校验除外）。

其中上限值只检上行程，下限值只检下行程；并做好记录。

④非故障被检仪表，在调校前校验未完成前，不得进行任何形式的调整。

⑤调校前校验结果，其示值基本误差小于或等于示值允许误差的压力变送器，可不再进行零位和满量程调整。

2、压力变送器密封性检查①压力变送器与压力校验器紧密连接后，平衡地升压（或疏空），使压力变送器测量室压力至测量上限值（或当地大气压力90%的疏空度）后，关闭隔离阀，密封15min，在最后5min内，其压力值下降（或上升）不得超过测量上限的2%。

②差压变送器进行密封性试验时，其高、低压力容室连通，同时加入额定工作压力进行观察。

3、差压变送器静压误差试验（该项是否进行视变送器而定）①差压变送器在更换弹性元件、重新组装机械部件及改变测量范围以后，均应进行静压误差试验。

②用活塞式压力计作压力源时，接变送器前应加接油水隔离装置。

③将差压变送器高、低压力容室连通后通大气，测量输出下限值。

引入静压力，从大气压力缓慢改变至额定工作压力，稳定3min 后，测量输出下限值，并计算其与大气压力时输出下限值的差值，即为静压影响，其值应不大于制造厂的规定。

压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #3机凝汽器B侧循环水进口压力测量范围： (0-0.6)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113571 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 . 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.054mA 允许回差：0.08mA 最大回差：0.048mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #3C凝结水泵出口压力测量范围： (0-1.6)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113572 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.057mA 允许回差：0.08mA 最大回差：0.032mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #3机主汽阀后蒸汽压力测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113573 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.046mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #3机凝汽器真空度测量范围： (-0.1)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113574 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.046mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #3机均压箱内压力测量范围： (0-6)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113575 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.057mA 允许回差：0.08mA 最大回差：0.032mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #3B柱塞泵进口压力测量范围： (0-0.3)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113576 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.056mA 允许回差：0.08mA 最大回差：0.05mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #3机柱塞泵出口母管压力测量范围： (0-9)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113577 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.052mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #3机集装油箱油位测量范围： (0-1)米型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113578 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.057mA 允许回差：0.08mA 最大回差：0.042mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #3机去外网凝结水压力测量范围： (0-1.6)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113579 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.052mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #1给水泵入口压力测量范围： (0-1.6)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113580 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.052mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #1给水泵出口压力1测量范围： (0-25)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113581 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.056mA 允许回差：0.08mA 最大回差：0.041mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #1给水再循环管压力测量范围： (0-2)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113582 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.052mA 允许回差：0.08mA 最大回差：0.046mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #1高压除氧器压力测量范围： (0-1)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113583 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.06mA 允许回差：0.08mA 最大回差：0.053mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 1#减温减压器前蒸汽压力1 测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113584 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.052mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 1#减温减压器后蒸汽压力1测量范围： (0-10)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113585 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.052mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #1连排压力测量范围： (0-1.6)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113586 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.056mA 允许回差：0.08mA 最大回差：0.041mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #1高加压力测量范围： (0-10)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113587 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.052mA 允许回差：0.08mA 最大回差：0.046mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 18 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：生活污水提升泵出口压力3测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113588 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.06mA 允许回差：0.08mA 最大回差：0.053mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：生活污水提升泵出口压力6测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113589 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.041mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：煤气交换来脱盐水压力测量范围： (0-2)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113590 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号：774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.06mA 允许回差：0.08mA 最大回差：0.046mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #1疏水扩容器压力测量范围： (0-1.6)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311391 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.035mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：清净废水提升泵出口压力1测量范围： (0-16)MPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N6311392 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力检定系统PPCH-70M A70MS 标准器编号： 774 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.056mA 允许回差：0.08mA 最大回差：0.038mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #2给水泵入口压力测量范围： (0-1.6)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113193 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.041mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #2给水泵出口压力1测量范围： (0-25)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113194 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.053mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #2给水再循环管压力测量范围： (0-2)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113195 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.051mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：生活污水提升泵出口压力2测量范围： (0-25)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113196 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.046mA 允许回差：0.08mA 最大回差：0.036mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：生活污水提升泵出口压力5测量范围： (0-16)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113197 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.056mA 允许回差：0.08mA 最大回差：0.031mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #2高压除氧器压力测量范围： (0-1)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113198 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.054mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称：1#减温减压器前蒸汽压力2测量范围： (0-16)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113199 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.032mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： 1#减温减压器后蒸汽压力2测量范围： (0-10)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113160 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.055mA 允许回差：0.08mA 最大回差：0.028mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #2连排压力测量范围： (0-1.6)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113161 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 . 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08 mA 最大误差：0.054mA 允许回差：0.08mA 最大回差：0.039mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #2高加压力测量范围： (0-10)KPa 型号规格：EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113162 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.059mA 允许回差：0.08mA 最大回差：0.054mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #5给水泵入口压力测量范围： (0-1.6)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113163 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.051mA 允许回差：0.08mA 最大回差：0.038mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 19 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #5给水泵出口压力测量范围： (0-25)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113164 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.042mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 21 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #5给水再循环管压力测量范围： (0-2)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113165 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 .标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.06mA 允许回差：0.08mA 最大回差：0.041mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 21 日压力变送器检定记录表压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #5给水泵液偶润滑油压力测量范围： (0-25)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113166 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.06mA 允许回差：0.08mA 最大回差：0.055mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 21 日送检班组：热电班组被检表名称：冷脱盐水压力测量范围： (0-2)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113167 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.058mA 允许回差：0.08mA 最大回差：0.043mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 21 日压力变送器检定记录表送检班组：热电班组被检表名称：甲烷化来脱盐水压力测量范围： (0-2)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113168 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 % 标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.057mA 允许回差：0.08mA 最大回差：0.05绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 21 日压力变送器检定记录表证书编号：送检班组：热电班组被检表名称： #2疏水扩容器压力测量范围： (0-1.6)KPa 型号规格： EJA530A-EAS4N-02DE 准确度等级： 0.5级出厂编号： S4N63113169 生产单位：重庆横河川仪有限公司环境温度： 20 ℃相对湿度： 50 %标准器名称、型号：全自动压力控制器PPC4 标准器编号：1334 . 标准器名称、型号：过程效验仪754 标准器编号： 2961005检定结果：允许误差：±0.08mA 最大误差：0.052mA 允许回差：0.08mA 最大回差：0.033mA 绝缘电阻： 550MΩ绝缘强度： \ 密封性： \ 外观：合格.结论：合格.复核员：检定员：检定日期： 2020 年 6 月 21 日。

计量标准技术报告计量标准名称压力变送器检定装置计量标准负责人建标单位名称（公章）填写日期 2012年3月15日目录一、建立计量标准的目的………………………………………………………………… ( )二、计量标准的工作原理及其组成………………………………………………………( )三、计量标准器及主要配套设备…………………………………………………………( )四、计量标准的主要技术指标……………………………………………………………( )五、环境条件………………………………………………………………………………( )六、计量标准的量值溯源和传递框图……………………………………………………( )七、计量标准的重复性试验………………………………………………………………( )八、计量标准的稳定性考核………………………………………………………………( )九、检定或校准结果的测量不确定度评定………………………………………………( )十、检定或校准结果的验证………………………………………………………………( )十一、结论…………………………………………………………………………………( )十二、附加说明……………………………………………………………………………( )设备公司兆欧表ZC-7 5080543 北京远东 1年四、计量标准的主要技术指标压力模块（-100～160）kPa、（0～60）MPa 符合0.05级智能数字压力效验仪（0～500）Pa 符合0.2级五、环境条件序号项目要求实际情况结论1 温度20℃±5℃16℃～24℃合格2 湿度45％RH～75％RH 46％RH～74％RH 合格3456六、计量标准的量值溯源和传递框图上一级计量标准本单位计量标准工作计量器具七、计量标准的重复性试验在一台0-1.6Mpa的压力变送器上，再重复性条件下连续测量10次，得到一组测量测量值.次数测量值Y1(mV) 序号测量值Y2(mV)1 10.0003 6 10.00092 10.0007 7 10.00063 10.0008 8 10.00074 10.0002 9 10.00035 10.0010 10 10.0002S（y）==0.0029mVS（y）＜UC所以重复性考核合格八、计量标准的稳定性考核时间（12年）测量数据平均值1月14日10.0002mV 10.0011mV 10.0008mV 10.0005mV 10.0005mV10.0006mV 10.0008mV 10.0012mV 10.0003mV 10.0004mV 10.0004mV时间（12年）测量数据平均值2月11日10.0011mV 10.009mV 10.0013mV 10.0006mV 10.007mV10.0009mV 10.0006mV 10.0007mV 10.0014mV 10.008mV 10.0012mV3.测量标准智能过程效验仪:准确度为0.05级；测量范围:压力模块为(0～160)kPa。
