实验室量值溯源图

环境监测仪器量值溯源的途径与方法环境监测仪器按其使用范围大体分为实验室通用仪器、现场监测仪器、自动监测仪器、污染源连续在线监测仪器和应急监测仪器五类。

环境监测仪器量值溯源的方式包括检定、校准和对比三种。

1实验室通用仪器实验室通用仪器包括天平、pH(酸度)计、电导率仪、测汞仪、原子吸收分光光度计、等离子发射光谱仪、可见/紫外/红外及荧光分光光度计、气相色谱仪、液相色谱仪、气质联用或液质联用仪等。

这类仪器都有计量检定规程，其中天平、酸度计、测汞仪、原子吸收分光光度计和可见、紫外、红外及荧光分光光度计等均被列入强检范围，需通过检定来实现量值溯源，其余仪器原则上可以检定，也可以校准。

环境监测日常使用的红外测油仪、测硫仪、电热恒温干燥箱、水浴锅等，可以采取自校准方式实现量值溯源。

仪器的检定和校准大致分为以下5种情况:⑴对于有检定规程、被列入强检范围，且当地计量部门有检定资质的，应当送检。

转速计|水份计|水份仪|分析仪|溶氧计|电导度计|PH计|酸碱计|糖度计⑵对于有检定规程、被列入强检范围，当地计量部门没有检定资质的，原则上应送到上一级计量行政部门指定的计量检定机构检定，但由于实际操作上的困难，有的单位常采用外校准或自校准。

⑶对于有检定规程，当地计量部门没有检定资质的，可向当地计量行政主管部门申请计量标准考核，经考核合格并授权后开展自检。

⑷对于有检定规程，未被列入强检范围的仪器，可以送检、自检(需被授权)、外校准或自校准。

⑸对于没有检定规程的仪器，可以外校准或自校准。

2现场监测仪器现场监测仪器包括DO 测定仪、便携式酸度计、水质综合分析仪、汽车排放气体测试仪、滤纸式烟度计、透射式烟度计、TSP采样器、大气采样器、烟尘测定仪、SO2分析仪、甲醛气体监测仪和声级计等。

这类仪器一般都有计量检定规程，其中DO测定仪、水质综合分析仪、烟尘测定仪、SO2分析仪和声级计等已被列入强检范围，原则上应送检，其余仪器可送检也可自校准。

FM17-03-001 万能试验机审核：编制：FM17-03-004 万能试验机审核：编制：量值溯源图FM09-03-003 万能试验机审核：编制：FM23-03-001 抗折试验机审核：编制：FM25-03-001 陶瓷砖弯曲强度试验机审核：编制：FP11-03-001 液压式压力试验机审核：编制：FP11-03-002 压力试验机审核：编制：FM20-03-001 架盘天平审核：编制：FM20-03-002 架盘天平审核：编制：FM20-03-003 架盘天平审核：编制：FM11-03-001 台秤审核：编制：FM31-03-001 案秤审核：编制：FM24-03-001 静水力学天平审核：编制：FM04-03-001 分析（电光）天平审核：编制：FM05-03-001 分析（电光）天平审核：编制：FM05-03-001 分析（电光）天平审核：编制：FO05-03-001 水泥胶砂搅拌机审核：编制：FO03-03-001 水泥胶砂振实台审核：编制：FO02-03-001 水泥净浆搅拌机审核：编制：FO02-03-001 水泥净浆搅拌机审核：编制：FP17-03-001 水泥负压筛析仪审核：编制：FH07-03-001 砼回弹仪审核：编制：FH03-03-002 肖式硬度计审核：编制：CA05-03-001 酸度计审核：编制：LA05-03-001 陶瓷砖综合测定仪审核：编制：LS12-03-001 游标卡尺审核：编制：LS12-03-002 游标卡尺审核：编制：LA01-03-001 宽座角尺审核：编制：LA01-03-002 宽座角尺审核：编制：LG04-03-001 塞尺审核：编制：LS05-03-001～007 百分表审核：编制：LS07-03-001～006 千分表审核：编制：LS14-03-001 深度游标卡尺审核：编制：LS01-03-001 外径千分尺审核：编制：LS18-03-001 钢直尺审核：编制：LS04-03-001 深度千分尺审核：编制：LS30-03-001 砖用卡尺审核：编制：LS34-03-001 读书显微镜审核：编制：FO04-03-001 砼振动台审核：编制：HT03-03-001 机械秒表审核：编制：TT26-03-001～002 数字温度指示调节仪审核：编制：FC14-03-001 维勃稠度仪审核：编制：FO08-03-001 振击式标准振筛机审核：编制：FM25-03-002 抗折试验机审核：编制：FO03-03-001 胶砂流动度测定仪审核：编制：FM30-03-001 电动击实仪审核：编制：HT04-03-001 雷式沸煮箱审核：编制：TT19-03-001～002 电热干燥箱审核：编制：TT22-03-001 标准养护箱审核：编制：。

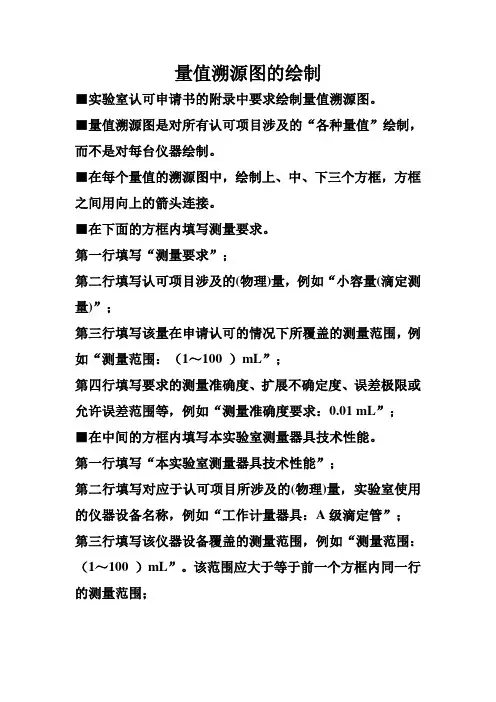

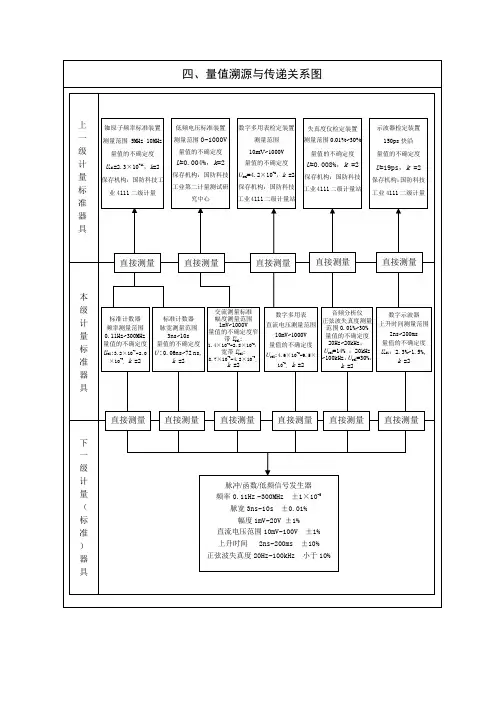

仪器设备量值溯源图文件编号：量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

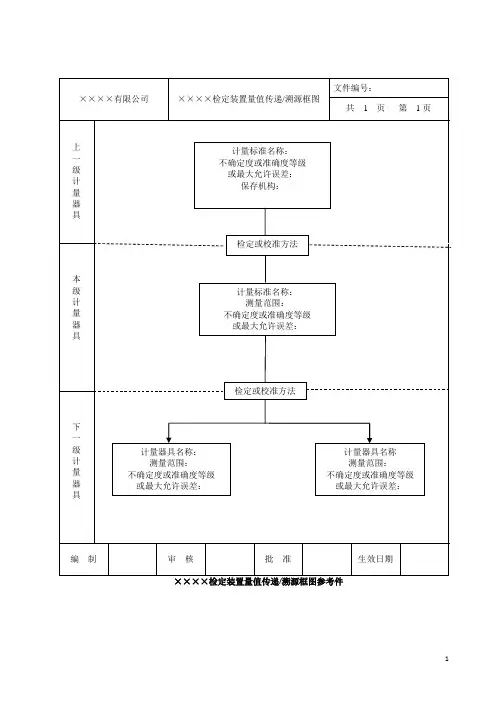

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：0.01 mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（0.01～10000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～0.4）×10-4 mL”。

试验仪器量值溯源图(总102页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--量值溯源图中铁**集团第*工程有限公司工程试验中心受控受控SYZX-06编号中铁**集团第*工程有限公司工程试验中心目录土工标准筛----------------------------------------------------------------------------------1液塑限联合测定仪-------------------------------------------------------------------------2电动击实仪----------------------------------------------------------------------------------3路面材料强度试验仪----------------------------------------------------------------------4土工环刀-------------------------------------------------------------------------------------5 CBR实验装置------------------------------------------------------------------------------6压碎值试验仪-------------------------------------------------------------------------------7洛杉矶磨耗测定仪-------------------------------------------------------------------------8加速磨光机----------------------------------------------------------------------------------9灌砂筒---------------------------------------------------------------------------------------10路面弯沉仪--------------------------------------------------------------------------------11表面振动压实仪-------------------------------------------------------------------------- 12单杠杆固结仪------------------------------------------------------------------------------13动力触探仪---------------------------------------------------------------------------------14静力触探仪---------------------------------------------------------------------------------15土壤相对密度仪---------------------------------------------------------------------------16无侧限试模---------------------------------------------------------------------------------17野外承载板测定仪------------------------------------------------------------------------18集料标准筛---------------------------------------------------------------------------------19针片状规准仪------------------------------------------------------------------------------20砂当量---------------------------------------------------------------------------------------21细集料棱角性测定仪---------------------------------------------------------------------22细集料亚甲蓝试验搅拌装置------------------------------------------------------------23容量筒---------------------------------------------------------------------------------------24电动振筛机---------------------------------------------------------------------------------25勃氏透气比表面积仪---------------------------------------------------------------------26水泥细度负压筛---------------------------------------------------------------------------27水泥净浆搅拌机---------------------------------------------------------------------------28维卡仪---------------------------------------------------------------------------------------29雷氏夹---------------------------------------------------------------------------------------30雷氏水泥沸煮箱---------------------------------------------------------------------------31行星式水泥胶砂搅拌机------------------------------------------------------------------32水泥胶砂振实台---------------------------------------------------------------------------33水泥胶砂流动度测定仪------------------------------------------------------------------34标准恒温恒湿养护箱---------------------------------------------------------------------35雷氏测定仪---------------------------------------------------------------------------------36水泥抗压夹具------------------------------------------------------------------------------37水泥试验筛---------------------------------------------------------------------------------38游离钙测定仪------------------------------------------------------------------------------39火焰光度计---------------------------------------------------------------------------------40标准养护室---------------------------------------------------------------------------------41混凝土振实台------------------------------------------------------------------------------42混凝土塌落度筒---------------------------------------------------------------------------43直读式混凝土含气量测定仪------------------------------------------------------------44混凝土贯入阻力仪------------------------------------------------------------------------45混凝土抗渗仪------------------------------------------------------------------------------46砂浆稠度仪---------------------------------------------------------------------------------47砂浆分层度仪------------------------------------------------------------------------------48混凝土试模、砂浆试模------------------------------------------------------------------49标准养护室全自动控温控湿设备------------------------------------------------------50单卧轴强制式混凝土搅拌机------------------------------------------------------------51低温试验箱---------------------------------------------------------------------------------52混凝土动弹仪------------------------------------------------------------------------------53混凝土抗折夹具---------------------------------------------------------------------------54混凝土快速冻融装置---------------------------------------------------------------------55混凝土氯离子电通量测定仪------------------------------------------------------------56混凝土劈裂抗折夹具---------------------------------------------------------------------57砂浆搅拌机---------------------------------------------------------------------------------58水泥砂浆稠度漏斗------------------------------------------------------------------------59维勃稠度仪---------------------------------------------------------------------------------60真空饱水机---------------------------------------------------------------------------------61沥青针入度仪------------------------------------------------------------------------------62沥青延伸度测定仪------------------------------------------------------------------------63沥青软化点仪------------------------------------------------------------------------------64克利夫兰开口闪点试验仪---------------------------------------------------------------65沥青动力粘度试验仪---------------------------------------------------------------------66 82型沥青薄膜加热烘箱-----------------------------------------------------------------67沥青砂浆搅拌机---------------------------------------------------------------------------68数字式温度计、红外测温仪------------------------------------------------------------69沥青混合料拌合机------------------------------------------------------------------------70马歇尔电动击实仪------------------------------------------------------------------------71马歇尔稳定度测定仪---------------------------------------------------------------------72液压式车辙试验成型机------------------------------------------------------------------73全自动车辙试验仪------------------------------------------------------------------------74马歇尔试模---------------------------------------------------------------------------------75 钢筋打标机---------------------------------------------------------------------------------76 3m直尺-------------------------------------------------------------------------------------77 摆式摩察系数测定仪---------------------------------------------------------------------78 沥青路面渗水试验仪---------------------------------------------------------------------79 电热鼓风干燥箱---------------------------------------------------------------------------80 恒温烘箱------------------------------------------------------------------------------------81 道砟片状规准仪---------------------------------------------------------------------------82道砟筛---------------------------------------------------------------------------------------83 道砟压碎指标仪---------------------------------------------------------------------------84 道砟针状规准仪---------------------------------------------------------------------------85 多功能强度检测仪------------------------------------------------------------------------86 非金属超声检测仪------------------------------------------------------------------------87 混凝土钢筋检测仪------------------------------------------------------------------------88 材料试验机用弯芯------------------------------------------------------------------------89 多功能混凝土钻孔取芯机---------------------------------------------------------------90 双端面磨平机------------------------------------------------------------------------------91 自动切石机---------------------------------------------------------------------------------92 钻孔取样机---------------------------------------------------------------------------------93 玻璃器皿------------------------------------------------------------------------------------94 工作温度计---------------------------------------------------------------------------------95 氯离子含量快速测定仪量值溯源图---------------------------------------------------96 石灰试验筛量值溯源图------------------------------------------------------------------97土工标准筛量值溯源图液塑限联合测定仪量值溯源图电动击实仪量值溯源图路面材料强度试验仪量值溯源图土工环刀量值溯源图CBR试验装置量值溯源图压碎值试验仪量值溯源图洛杉矶磨耗测定仪量值溯源图加速磨光机量值溯源图灌砂筒量值溯源图路面弯沉仪量值溯源图表面振动压实试验仪量值溯源图单杠杆固结仪量值溯源图动力触探仪量值溯源图静力触探仪量值溯源图土壤相对密度仪量值溯源图无侧限试模量值溯源图野外承载板测定仪量值溯源图集料标准筛量值溯源图针片状规准仪量值溯源图砂当量仪量值溯源图细集料棱角性测定仪量值溯源图细集料亚甲蓝试验搅拌装置量值溯源图容量筒量值溯源图电动振筛机量值溯源图勃氏透气比表面积仪量值溯源图水泥细度负压筛析仪量值溯源图水泥净浆搅拌机量值溯源图雷氏水泥沸煮箱量值溯源图行星式水泥胶砂搅拌机量值溯源图ISO水泥胶砂振实台量值溯源图标准恒温恒湿养护箱量值溯源图雷氏夹量值溯源图水泥抗压夹具量值溯源图水泥试验筛量值溯源图游离钙测定仪量值溯源图混凝土振实台量值溯源图混凝土坍落度筒量值溯源图。

67.仪器设备量值溯源图-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN仪器设备量值溯源图量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求： mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（～10 000） mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～）×10-4 mL”。

量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：0.01 mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（0.01～10 000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～0.4）×10-4 mL”。

导热系数设备量值溯源图国家技术监督局溯源单位：国家建材局标准化研究所计量标准名称：绝热材料导热系数参比板测量范围：0.03232~0.03398 W/（m.k）测量不确定度（或允许误差或准确度等级）：随机不确定度为±2.5%单位：新疆宏滙建筑建材检测有限公司计量器具名称：导热系数仪测量范围：0.02~1 W/（m.k）测量不确定度（或允许误差或准确度等级）：＜4%实验室资质认定评审准则5.5.1要求：“实验室应制定和实施仪器设备的校准或检定、确认的总体要求”。

这个总体要求，实际上是对实验室量值溯源的要求：（1）实验室应绘制溯源图；（2）实验室应根据仪器设备对检测结果的影响制定校准、检定计划，提供校准、检定证书；（3）实验室应有有证标准物质清单；（4）实验室应保存提供校准、检定机构的认可（授权）范围的证明；实验室对校准、检定证书应有信息和数据的要求；实验室应对校准证书、检定证书的数据进行确认，是否满足相应标准或规范以及实验室的使用要求；能够根据校准、检定数据判别仪器是否合格能用、降级使用或不能使用。

尤其是校准证书只给数据和测量不确度，是否满足相应标准或规范以及实验室的使用要求，应由实验室来作出判断。

关于期间核查，它主要讲仪器设备在两次校准间隔时间内，对仪器设备进行等精度的核查，它是解决仪器设备稳定不稳定的问题，及时发现，及时解决，降低风险。

核查的方法有使用稳定性较好的核查器件（如：法码），在一定的时间间隔对仪器设备的功能进行核查，或使用两台精度相同的仪器设备进行比对，或用一台精度相对高的仪器核查相对精度低的仪器设备。

上述三种方法都可以。

但实验室应预先识别，根据识别（如：检测主要参数的、稳定性差的、使用频率高的、使用环境恶劣的仪器设备），制定计划，实施核查，记录核查结果。

模板：计量器具量值溯源图范例：游标卡尺量值溯源图。
