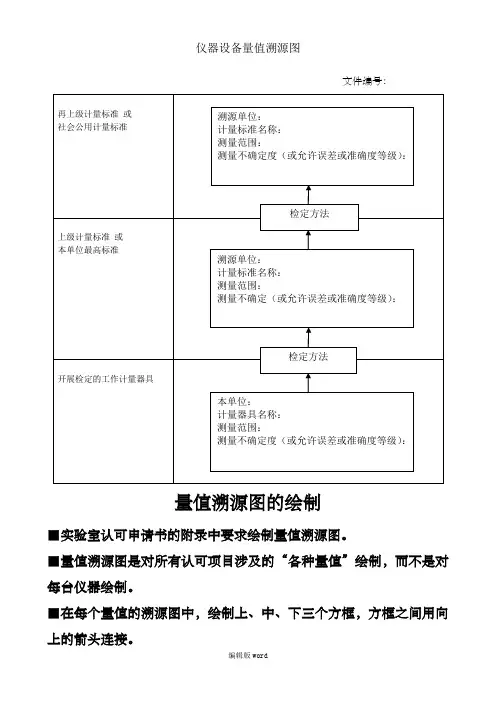

67.仪器设备量值溯源图-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN仪器设备量值溯源图量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

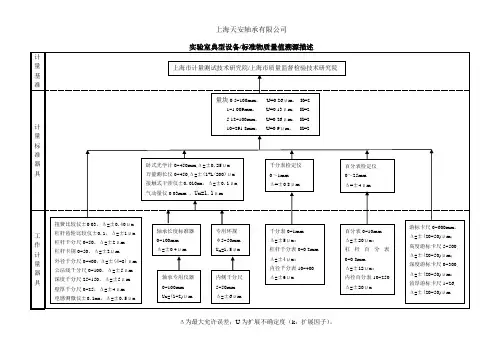

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

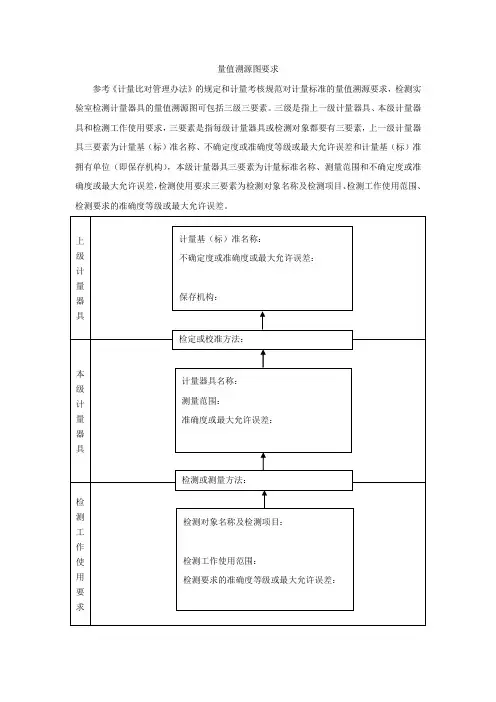

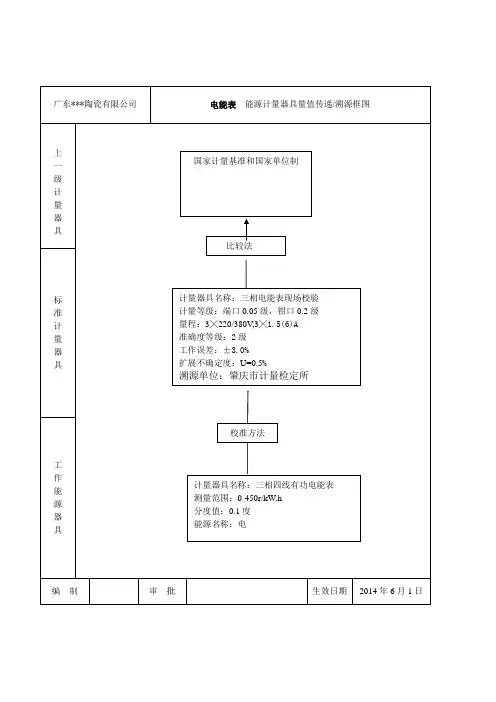

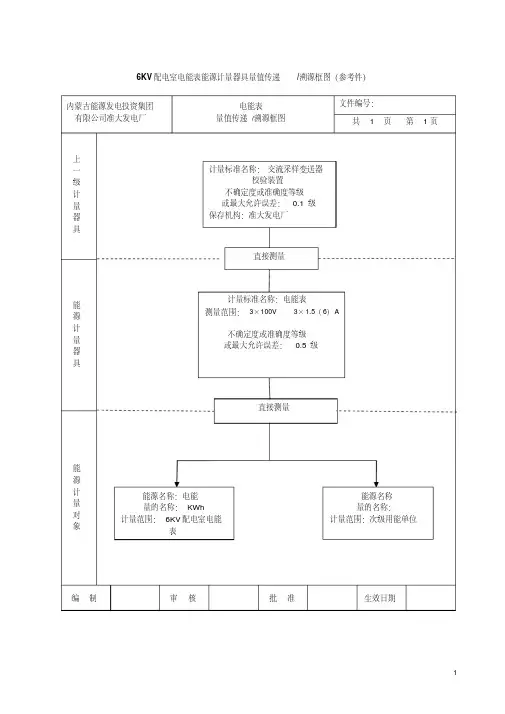

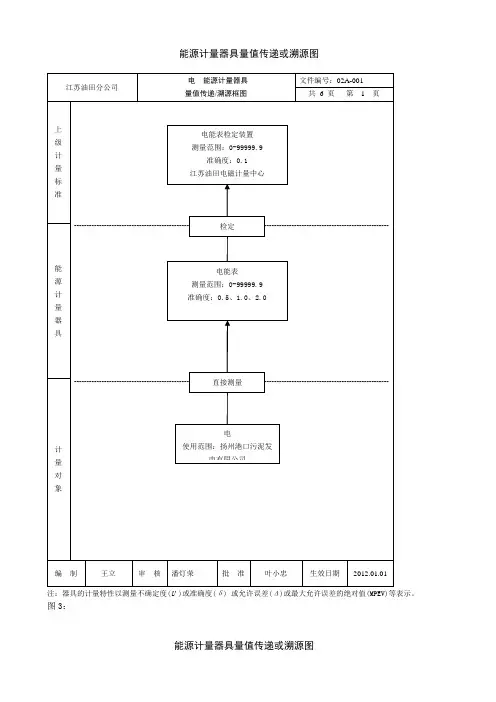

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。
■在下面的方框内填写测量要求。
第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求： mL”；■在中间的方框内填写本实验室测量器具技术性能。
第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。
该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。
■在上面的方框内填写承担检定或校准机构的校准能力。
第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。
第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（～10 000） mL”。
该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～）×10-4 mL”。
