密接式车钩缓冲装置检修作业指导书

密接式钩缓装置检修 作业指导书标准化密接式钩缓检修岗位安全风险提示 工作时必须穿戴防砸皮鞋，防止车轮碾伤或铁屑扎伤；必须戴安全帽、防护眼镜，防止异物溅入眼睛；检修时要轻拿轻放，检修、搬运、存放时均不得落地；使用升降小车取钩时，注意安装牢固后再分解车钩。

类别：A2、A3级检修系统：车钩缓冲装置部件：密接式钩缓装置密接式钩缓装置检修作业指导书适用车型： 25T作业人员：车辆钳工3-4名（岗位合格证）作业时间：6小时/个工装工具：1.钢卷尺；2.钩缓升降车；3.活动扳手、手锤、钩引、力矩扳手；4.托盘。

作业材料： 1. 砂轮片；2. 护目镜；3. 扫帚；4. 簸箕；5. 拖布等。

参考资料：1.《铁路客车段修规程（试行）》.（铁总运〔2014〕349号）；2.《车辆钳工》.中国铁道出版社. 2011；3.《车辆处转发中国铁路总公司运输局关于印发客车常见故障专项整治方案的通知》（辆函〔2015〕240号）；4.《车辆处转发中国铁路总公司运输局关于对客车密接式车钩缓冲器加强检修更换的通知》辆电〔2016〕91号5.《车辆处转发中国铁路总公司运输局关于印发客车检修规程勘误的通知》（辆函〔2016〕96号）；6. 《车辆系统安全对接会材料》（7月25日）辆电〔2016〕279号转发中国铁路总公司运输局关于加强客车密接式钩缓装置支撑弹簧盒检查的通知；7. 《关于对客车密接式钩缓装置支撑弹簧盒进行安装加固的通知》（技信〔2016〕79 号）8. 《车辆处关于转发中国铁路总公司运输局关于印发<关于密接式钩缓装置支撑结构及KC15弹性胶泥缓冲器改造的通知>（运辆客车函〔2017〕31号）》辆函〔2017〕48号安全防护及注意事项：1. ——徒手搬运配件时，防止掉落，避免伤及人员；2. ——打磨配件时，注意力集中，避免伤及人员。

基本技术要求：1.车钩缓冲装置整体分解下车，清除锈垢，可见部位外观检查须良好，探伤部件须露出金属本色。

25T型客车车钩缓冲装置使用、维护说明书•••第一节密接式车钩缓冲装置使用、维护1 密接式钩缓装置的使用范围本批新型25T提速客车采用的密接式车钩缓冲装置是由四方车辆研究所专为此而设计的，型号为MJGH-25T。

2 密接式钩缓装置的组成及性能指标2.1密接式钩缓装置的组成1）本装置可实现自动连挂，连挂状态纵向平均间隙不大于1.5mm；2）本装置在使两车可靠连挂的同时，保证列车能顺利通过现有线路所有平、竖曲线；3）缓冲和吸收列车运行过程中车辆之间的纵向冲击能量；4）解钩采用人工作业；5）密接式车钩不能直接与普通车钩连挂，如特殊情况下要求车组与装普通车钩的机车车辆连挂的，可采用配备的专用过渡车钩。

2.3 密接式钩缓装置的主要技术指标如下：1）整体强度：≥2000 kN2）缓冲器性能参数：初压力：≤30kN阻抗力：≤800 kN容量：≥30kJ行程：73mm3）车钩平均连挂间隙：≤1.5mm4）水平转角≥±17°垂直转角≥±4°3 密接式钩缓装置的安装和拆卸要求密接式钩缓装置的安装位置在车体牵引梁的专用安装座上，安装座的厚度根据具体的技术文件确定。

安装前，应先用垂球检测车钩安（即允许上翘15ˊ）。

装板的垂直度，垂直度应为90°25.03.1 该装置通过4个M38螺栓固定在车体对应安装座上，组装时应加弹簧、平垫圈及防松开口销。

应采用测力扳手作业，紧固扭矩为800～900N·m。

3.2 密接式钩缓装置安装后，钩体凸锥顶点距轨面的垂直距高为880±30mm。

3.3 拆卸密接式钩缓装置，将钩体支撑水平，拆下4个M38安装螺栓。

4 密接车钩缓冲装置的使用4.1 列车连挂要求密接式车钩缓冲装置可以实现列车自动连挂。

连挂时，要求连挂速度不大于5km/h。

4.2 列车解钩方法密接式车钩缓冲装置的解钩由人工完成，具体操作过程规定如下：1)确认手柄定位销位于解钩手柄的销孔中（图1.2位置1），不能位于钩体的销孔中（图1.2位置2）。

作业指导书自动车钩缓冲装置检查及清洁目录一、作业介绍 (4)二、工具物料 (5)1.工具清单 (5)2.物料清单 (5)三、作业流程示意图 (6)四、作业程序、标准及示范 (7)1.班前准备 (7)2.开工准备 (7)3.工序控制 (7)4.自动车钩缓冲装置检查及清洁作业 (8)一、作业介绍作业地点：动车所检修库。

适用范围：适用于CRH2A统型动车组二级修自动车钩缓冲装置检查及清洁作业。

人员要求：取得《CRH岗位培训合格证》人员。

检修要求：检查、清洁及润滑自动车钩缓冲装置。

符号说明：：质检员过程质检；：质检员结果质检；：作业人员拍照留存；：作业人员摄像留存；：质检员拍照留存；：质检员摄像留存；：当心触电；：注意安全；：当心坠落作业分工：本项目检修由两名机械师分1、2号位进行作业，1、2号位相互作业过程互控，为质量互控小组。

二、工具物料1.工具清单序号名称规格型号单位数量备注1水平仪把12高压风管及风枪把13卷尺5M把14垃圾桶个15油壶个16头灯个27四角钥匙把18工具车台29橡胶锤把110木质手柄根111对讲机把212扭力扳手（190~210)Nm把12.物料清单序号物料名称物料号单位数量备注1润滑脂（3号通用锂基）袋12润滑脂（TOP2000）筒13清洁剂（电子仪器仪表清洁剂）瓶64白布张45毛刷（1″）把66橡胶手套双47润滑油（180#透平油）瓶18清洁剂（ZeP2000）瓶49酒精（工业）瓶110口罩个2二、作业流程示意图自动车钩缓冲装置检查及清洁作业开始填写检修记录穿戴劳保用品、清点作业工具检查作业准备反馈信息处理完工整理检查清洁自动车钩，测量车钩高度，润滑车钩部件，手动伸缩检查车钩动作状态三、作业程序、标准及示范1.班前准备按规定穿戴好劳动保护用品，参加班前点名会。

2.开工准备检查作业工具车内工装设备、检测器具、工具清单，须齐全、状态良好，发生异常情况时通知工长处理。

3.工序控制确保自动车钩缓冲装置检查及清洁作业在规定时间内全部检查完毕。

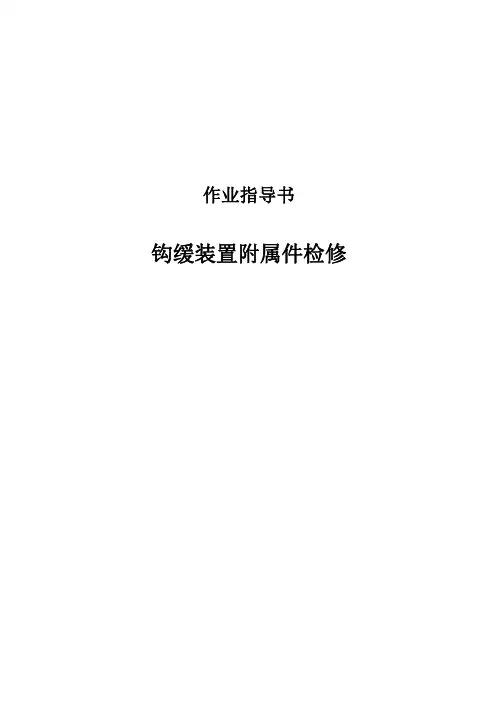

作业指导书钩缓装置附属件检修目 次一、作业介绍 (3)二、作业流程示意图 (4)三、作业程序、标准及示范 (5)1.作业准备 (5)2.确认上道作业 (5)3.钩缓装置附属件检修 (5)4.填写记录 (8)5.设备故障处置 (8)6.质量反馈处置 (8)7.完工要求 (8)四、工装设备、检测器具及材料 (9)五、附件 (10)一、作业介绍作业地点：站修作业场。

适用范围：适用于铁路货车站修车钩缓装置附属件检修作业。

上道作业：钩缓装置及附属件外观检查作业。

下道作业：工长检查。

人员要求：本岗位作业须由车辆钳工完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》，熔接工还需持有《中华人民共和国特种作业操作证》，上岗人员须持证上岗。

作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；钩托梁磨耗板更换或补装时，挡边高度须为50mm；13B型钩尾框插托横穿螺栓组装后，重点检查钩尾销插托横穿螺栓组装位置正确，插托和插槽搭接量须符合规定，横穿螺栓与螺母点焊固；完工进行整理，清扫场地。

二、作业流程示意图三、作业程序、标准及示范1.作业准备1.1按规定穿戴好劳保用品，参加班前点名会。

1.2全面检查所用设备及工量器具状态良好，计量器具检定不过期，并按规定对设备进行点检。

1.3确认施修车辆防溜安全防护设置到位。

2.确认上道作业根据车钩检查人员标注的故障信息，对钩缓装置附属件进行修理。

3.钩缓装置附属件检修3.1钩托梁裂纹时更换，采用螺栓联接的车钩托梁，须用M22螺栓安装并加装背母和φ5mm开口销，开口销须卷起。

3.2钩托梁磨耗板破损时须进行更换，丢失时补装。

对挡边高度不足50mm的，须更换为符合图样HT301-00-91（挡边高度为50mm）(见附件1)的车钩托梁磨耗板。

3.3 16、17型车钩支撑座支撑弹簧折断时更换，更换支承弹簧时，每组3个支承弹簧自由高差不大于2mm。

15系列车钩缓冲装置装车及落成检查作业指导书安全风险提示 工作时必须穿戴防砸皮鞋，防止车轮碾伤或铁屑扎伤；必须戴安全帽、防护眼镜，防止异物溅入眼睛；检修时要轻拿轻放，检修、搬运、存放时均不得落地；类别： A2、A3级修系统：15系列车钩缓冲装置部件：15系列车钩缓冲装置15系列车钩缓冲装置装车及落成检查作业指导书适用车型：22（B ）、23、25B 、25G 、25K 、25T 、19K 等型客车作业人员：车辆钳工作业时间：20～25分钟/辆 作业材料：作业场所：钩缓间环境要求：通风、采光良好工装工具：车钩缓冲装置拆装叉车、扳手、塞尺、卷尺、车钩零部件配合尺寸检查量规、扭力扳手等。

操作规程：编制依据：1.《中国铁路总公司关于印发〈铁路客车段修规程（试行）〉的通知》（铁总运【2014】349号）2. 《车辆处关于立即开展动客车车门、普速客车车钩磨耗板专项整治的通知》（辆电【2017】19号）安全防护及注意事项：1. 警告——作业人员上岗前须佩戴相应的劳动防护用品。

作业前须确保各工装、工具安全可靠方可开始作业；作业中须拿稳工具；作业后须关闭本岗位的风源、水源、电源。

2.警告——设备操作人员应持证上岗，叉车库内行驶速度不得超过5km/h，其他作业人员不得以车代步。

3.警告——工作中保持场地清洁，通道畅通，产品、配件、材料堆放整齐。

4. 警告——两人以上同时作业时，必须专人指挥，统一行动，互相配合，呼唤应答。

基本技术要求：1. 15X 型小间隙车钩，拉紧钩舌使钩舌尾部与钩锁铁压紧，测量 A、B、C 三个尺寸，当B 尺寸大于86mm 或C 尺寸小于76.5mm 时，焊修钩舌S 形曲面。

A 尺寸大于120mm 时，焊修钩舌圆柱面部分。

2. 15及15C 号车钩钩舌与钩腕内侧面距离，闭锁位和全开位尺寸须分别小于130mm、245mm。

3. 钩锁铁导向角在钩腔内搭接量距钩口边缘距离不小于5mm。

4. 在闭锁位时，向上托起钩锁铁，移动量不大于15mm。

25T型客车车钩缓冲装置使用、维护说明书•••第一节密接式车钩缓冲装置使用、维护1 密接式钩缓装置的使用范围本批新型25T提速客车采用的密接式车钩缓冲装置是由四方车辆研究所专为此而设计的，型号为MJGH-25T。

2 密接式钩缓装置的组成及性能指标2.1密接式钩缓装置的组成1）本装置可实现自动连挂，连挂状态纵向平均间隙不大于1.5mm；2）本装置在使两车可靠连挂的同时，保证列车能顺利通过现有线路所有平、竖曲线；3）缓冲和吸收列车运行过程中车辆之间的纵向冲击能量；4）解钩采用人工作业；5）密接式车钩不能直接与普通车钩连挂，如特殊情况下要求车组与装普通车钩的机车车辆连挂的，可采用配备的专用过渡车钩。

2.3 密接式钩缓装置的主要技术指标如下：1）整体强度：≥2000 kN2）缓冲器性能参数：初压力：≤30kN阻抗力：≤800 kN容量：≥30kJ行程：73mm3）车钩平均连挂间隙：≤1.5mm4）水平转角≥±17°垂直转角≥±4°3 密接式钩缓装置的安装和拆卸要求密接式钩缓装置的安装位置在车体牵引梁的专用安装座上，安装座的厚度根据具体的技术文件确定。

安装前，应先用垂球检测车钩安（即允许上翘15ˊ）。

装板的垂直度，垂直度应为90°25.03.1 该装置通过4个M38螺栓固定在车体对应安装座上，组装时应加弹簧、平垫圈及防松开口销。

应采用测力扳手作业，紧固扭矩为800～900N·m。

3.2 密接式钩缓装置安装后，钩体凸锥顶点距轨面的垂直距高为880±30mm。

3.3 拆卸密接式钩缓装置，将钩体支撑水平，拆下4个M38安装螺栓。

4 密接车钩缓冲装置的使用4.1 列车连挂要求密接式车钩缓冲装置可以实现列车自动连挂。

连挂时，要求连挂速度不大于5km/h。

4.2 列车解钩方法密接式车钩缓冲装置的解钩由人工完成，具体操作过程规定如下：1)确认手柄定位销位于解钩手柄的销孔中（图1.2位置1），不能位于钩体的销孔中（图1.2位置2）。

密接式钩缓装置检修 作业指导书标准化密接式钩缓检修岗位安全风险提示 工作时必须穿戴防砸皮鞋，防止车轮碾伤或铁屑扎伤；必须戴安全帽、防护眼镜，防止异物溅入眼睛；检修时要轻拿轻放，检修、搬运、存放时均不得落地；使用升降小车取钩时，注意安装牢固后再分解车钩。

类别：A2、A3级检修系统：车钩缓冲装置部件：密接式钩缓装置密接式钩缓装置检修作业指导书适用车型： 25T作业人员：车辆钳工3-4名（岗位合格证）作业时间：6小时/个工装工具：1.钢卷尺；2.钩缓升降车；3.活动扳手、手锤、钩引、力矩扳手；4.托盘。

作业材料： 1. 砂轮片；2. 护目镜；3. 扫帚；4. 簸箕；5. 拖布等。

参考资料：1.《铁路客车段修规程（试行）》.（铁总运〔2014〕349号）；2.《车辆钳工》.中国铁道出版社. 2011；3.《车辆处转发中国铁路总公司运输局关于印发客车常见故障专项整治方案的通知》（辆函〔2015〕240号）；4.《车辆处转发中国铁路总公司运输局关于对客车密接式车钩缓冲器加强检修更换的通知》辆电〔2016〕91号5.《车辆处转发中国铁路总公司运输局关于印发客车检修规程勘误的通知》（辆函〔2016〕96号）；6. 《车辆系统安全对接会材料》（7月25日）辆电〔2016〕279号转发中国铁路总公司运输局关于加强客车密接式钩缓装置支撑弹簧盒检查的通知；7. 《关于对客车密接式钩缓装置支撑弹簧盒进行安装加固的通知》（技信〔2016〕79 号）8. 《车辆处关于转发中国铁路总公司运输局关于印发<关于密接式钩缓装置支撑结构及KC15弹性胶泥缓冲器改造的通知>（运辆客车函〔2017〕31号）》辆函〔2017〕48号安全防护及注意事项：1. ——徒手搬运配件时，防止掉落，避免伤及人员；2. ——打磨配件时，注意力集中，避免伤及人员。

基本技术要求：1.车钩缓冲装置整体分解下车，清除锈垢，可见部位外观检查须良好，探伤部件须露出金属本色。

项⽬4任务2车钩缓冲装置及部件的检修任务⼆车钩缓冲装置及部件的检修【知识要点】1．城市轨道交通车辆车钩缓冲装置的作⽤及类型。

2．城市轨道交通车辆车钩缓冲装置的结构及作⽤原理。

3．城市轨道交通车辆车钩缓冲装置的检测和检修的⽅法。

【项⽬任务】1．了解检测车钩的磨损状况。

2．熟练检修检测车钧钩头、电器连接箱、⽓路连接器、缓冲器、对中装置、钩尾冲击座以及其他附件。

3．掌握车钩的检修、检测和控制元件检修。

4．掌握车钩的试验。

【项⽬准备】1．所需⼯具：钩锁间隙规、注油枪、扭⼒扳⼿、刚性⾦属丝、拉簧安装钩、⾦属直尺、⽔准仪、⽑刷、探伤仪、兆欧表、车钩试验台、缓冲器试验台。

2．所需物料：清洁剂、压缩空⽓、⼲净软擦布、防腐涂层、润滑脂、⿊⾊油漆、肥皂液、润滑剂，车钩上的紧固螺栓、螺母、拉簧、接地铜编制线。

【相关理论知识】车钩缓冲装置是车辆最基本的也是最重要的部件之⼀，通过它使调机车和车辆之间或列车的车辆和车辆之间实现连挂，并且传递和缓冲列车在正常运⾏或在调车作业时所产⽣的纵向牵引（制动）⼒或冲击⼒。

城市轨道交通车辆的车钩缓冲装置按其结构的不同可分为三种类型，即全⾃动车钩、半⾃动车钩和半永久车钩（也称半永久拉杆），其均属于密接式车钩。

全⾃动车钩可以实现机械、⽓路和电路的完全⾃动连挂、⾃动解钩或⼈⼯解钩。

半⾃动车钩的机械和⽓路的连接机构与作⽤原理基本上与全⾃动车钩相同，可以实现⾃动连挂和解钩或⼈⼯解钩，但是电路必须靠⼈⼯连接和分解，以⽅便检修作业。

半永久车钩的机械、⽓路和电路的连接和分解都需要⼈⼯操作，但⼀般只有在架修以上的作业时才进⾏分解。

上海地铁车辆的车钩缓冲装置分为三种不同的类型，即全⾃动车钩、半⾃动车钩和半永久车钩，其基本结构都是由车钩钩头、缓冲装置、对中装置和钩尾冲击座等部分组成。

⼀、上海地铁直流电动列车的车钩上海地铁直流电动列车的车钩是由德国夏芬伯格（Scharfenberg）公司设计和制造，全⾃动车钩的结构如图4-22所⽰，车钩钩头由机械钩头（型号为35号）、电⽓连接箱和⽓路连接器三部分组成。
