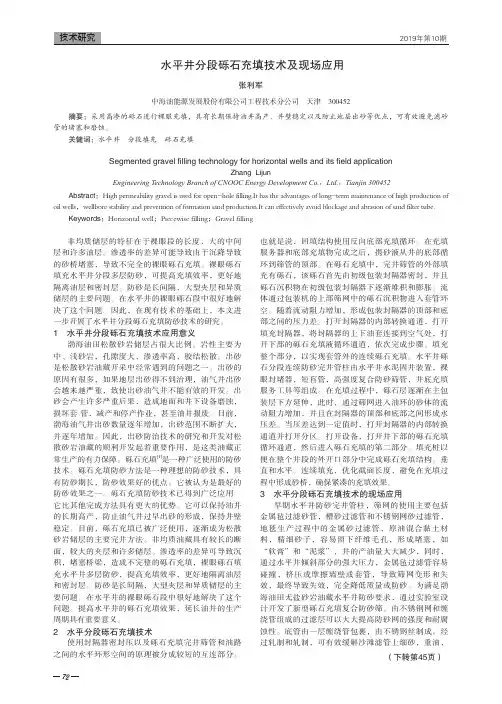

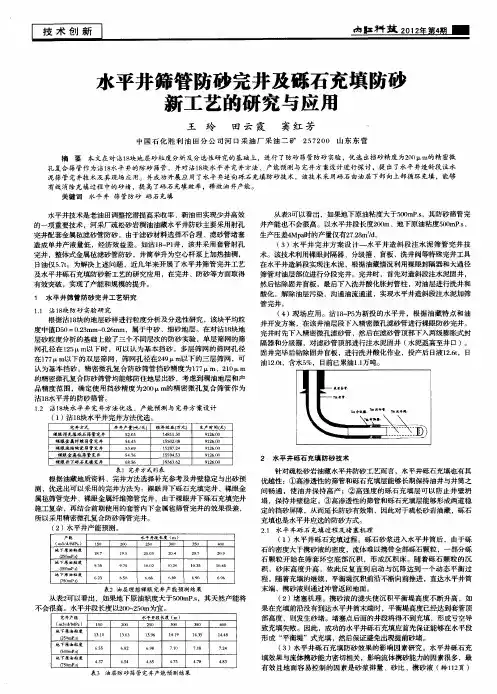

砾石充填防砂技术应用

72非均质储层的特征在于裸眼段的长度，大的中间层和许多油层。

渗透率的差异可能导致由于沉降导致的砂桥堵塞，导致不完全的裸眼砾石充填。

裸眼砾石填充水平井分段多层防砂，可提高充填效率，更好地隔离油层和密封层。

防砂是长间隔，大型夹层和异质储层的主要问题。

在水平井的裸眼砾石段中很好地解决了这个问题。

因此，在现有技术的基础上，本文进一步开展了水平井分段砾石充填防砂技术的研究。

1 水平井分段砾石充填技术应用意义渤海油田松散砂岩储层占很大比例。

岩性主要为中、浅砂岩，孔隙度大，渗透率高，胶结松散。

出砂是松散砂岩油藏开采中经常遇到的问题之一。

出砂的原因有很多，如果地层出砂得不到治理，油气井出砂会越来越严重，致使出砂油气井不能有效的开发。

出砂会产生许多严重后果，造成地面和井下设备磨蚀，损坏套 管，减产和停产作业，甚至油井报废。

目前，渤海油气井出砂数量逐年增加，出砂范围不断扩大，并逐年增加。

因此，出砂防治技术的研究和开发对松散砂岩油藏的顺利开发起着重要作用，是这类油藏正常生产的有力保障。

砾石充填[1]是一种广泛使用的防砂技术。

砾石充填防砂方法是一种理想的防砂技术，具有防砂期长，防砂效果好的优点。

它被认为是最好的防砂效果之一。

砾石充填防砂技术已得到广泛应用。

它比其他完成方法具有更大的优势。

它可以保持油井的长期高产，防止油气井过早出砂的形成，保持井壁稳定。

目前，砾石充填已被广泛使用，逐渐成为松散砂岩储层的主要完井方法。

非均质油藏具有较长的断面，较大的夹层和许多储层。

渗透率的差异可导致沉积，堵塞桥梁，造成不完整的砾石充填，裸眼砾石填充水平井多层防砂，提高充填效率，更好地隔离油层和密封层。

防砂是长间隔，大型夹层和异质储层的主要问题。

在水平井的裸眼砾石段中很好地解决了这个问题。

提高水平井的砾石充填效果，延长油井的生产周期具有重要意义。

2 水平分段砾石充填技术使用封隔器密封压以及砾石充填完井筛管和油路之间的水平环形空间的原理被分成较短的互连部分。

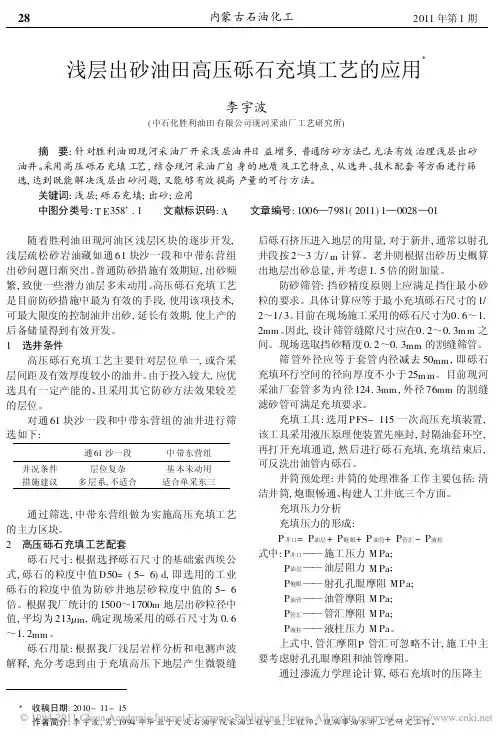

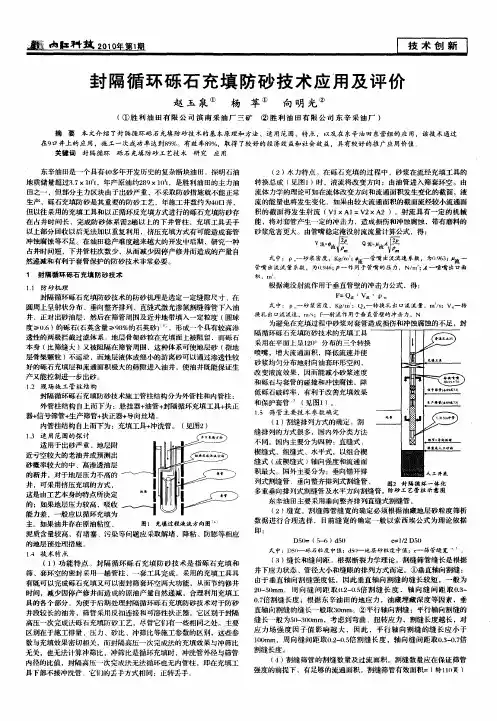

浅层出砂油田高压砾石充填工艺的应用李宇波(中石化胜利油田有限公司现河采油厂工艺研究所) 摘　要:针对胜利油田现河采油厂开采浅层油井日益增多,普通防砂方法已无法有效治理浅层出砂油井。

采用高压砾石充填工艺,结合现河采油厂自身的地质及工艺特点,从选井、技术配套等方面进行筛选,达到既能解决浅层出砂问题,又能够有效提高产量的可行方法。

关键词:浅层;砾石充填;出砂;应用 中图分类号:T E358+.1 文献标识码:A 文章编号:1006—7981(2011)1—0028—01 随着胜利油田现河油区浅层区块的逐步开发,浅层疏松砂岩油藏如通61块沙一段和中带东营组出砂问题日渐突出。

普通防砂措施有效期短,出砂频繁,致使一些潜力油层多未动用。

高压砾石充填工艺是目前防砂措施中最为有效的手段,使用该项技术,可最大限度的控制油井出砂,延长有效期,使上产的后备储量得到有效开发。

1　选井条件高压砾石充填工艺主要针对层位单一,或合采层间距及有效厚度较小的油井。

由于投入较大,应优选具有一定产能的、且采用其它防砂方法效果较差的层位。

对通61块沙一段和中带东营组的油井进行筛选如下:通61沙一段中带东营组井况条件层位复杂基本未动用措施建议多层系,不适合适合单采东三通过筛选,中带东营组做为实施高压充填工艺的主力区块。

2　高压砾石充填工艺配套砾石尺寸:根据选择砾石尺寸的基础索西埃公式,砾石的粒度中值D50=(5-6)d,即选用的工业砾石的粒度中值为防砂井地层砂粒度中值的5-6倍。

根据我厂统计的1500～1700m地层出砂粒径中值,平均为213 m,确定现场采用的砾石尺寸为0.6～1.2mm。

砾石用量:根据我厂浅层岩样分析和电测声波解释,充分考虑到由于充填高压下地层产生微裂缝后砾石挤压进入地层的用量,对于新井,通常以射孔井段按2～3方/m计算。

老井则根据出砂历史概算出地层出砂总量,并考虑1.5倍的附加量。

防砂筛管:挡砂精度原则上应满足挡住最小砂粒的要求。

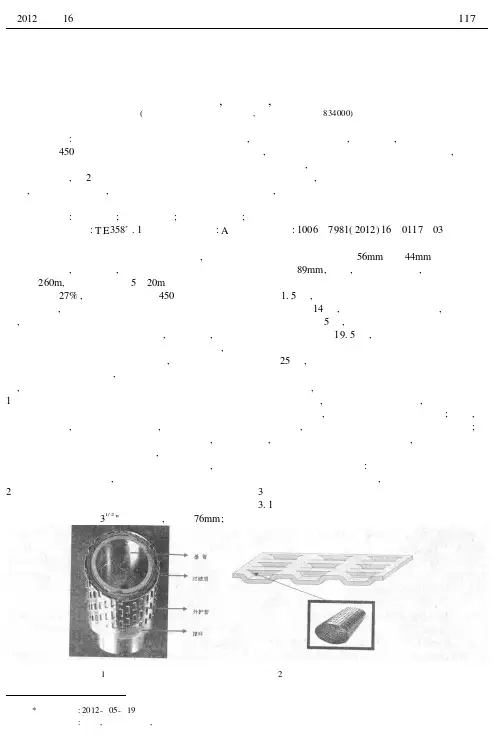

浅层稠油井挤压砾石充填防砂技术应用研究吴　军,阮林华,许　建(新疆油田公司重油开发公司,新疆克拉玛依　834000) 摘　要:克拉玛依六、九区稠油区块属砂岩油藏,该类油藏油层埋藏浅,胶结疏松,易出砂。

目前六、九区有近450口严重出砂的油井。

该类井由于出砂严重,导致油井减、停产和产生大量的修井费用,对整个油田的高效开采造成了严重影响。

根据六、九区油井生产特点,通过对挤压砾石充填防砂技术的研究与工艺优化,对2口出砂严重井进行了挤压砾石充填防砂应用试验,应用效果表明该工艺具有防砂效果好,有效期长的特点,能够达到改造油层、防砂增产的目的,为大量出砂破坏油层结构的油井治理提供了有效的方法。

关键词:浅层稠油;严重出砂井;挤压砾石充填;工艺优化 中图分类号:T E 358+.1 文献标识码:A 文章编号:1006—7981(2012)16—0117—03 克拉玛依六、九区稠油区块属砂岩油藏,该类油藏油层埋藏浅,胶结疏松,易出砂。

油层平均中部埋藏深度260m,油层有效厚度5～20m 。

目前出砂井占到开油井的27%,严重出砂井有近450口。

该类井由于出砂严重,导致油井减、停产和产生大量的修井费用,对整个油田的高效开采造成了严重影响。

而采用的化学防砂和机械管柱防砂效果差,有效期短,不能满足油田高效生产的需要。

为提高油田开发效果,同时为寻找该类油井长效的治理方式,通过挤压砾石充填防砂达到改造油层,改善油层近井地带导流能力,达到防砂增产的目的。

1　挤压砾石充填工艺技术简介利用挤压充填工具将绕丝筛管对准油层并悬挂、锚定、密封,然后打开充填通道,用大排量高砂比携砂液将地层和井筒用石英砂一次充填压实,形成连续稳定的高强度高渗透性砂体,阻止地层砂向井筒运移。

通过挤压砾石充填防砂达到改造油层,改善油层近井地带导流能力,达到防砂增产的目的。

2　挤压砾石充填传统工艺设计对六、九区生产的适应性分析传统设计中采用31/2"绕丝筛管,内径76mm;而六、九区广泛采用的56mm 和44mm 管式泵接箍外径为89mm,因此,按照传统设计,井下泵只能位于空心桥塞上方。

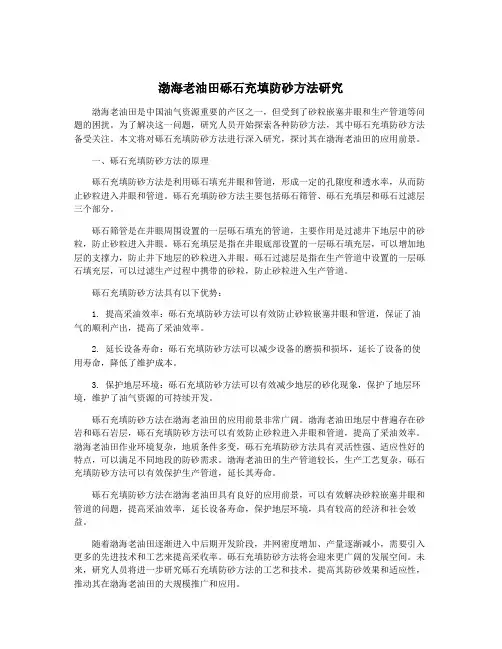

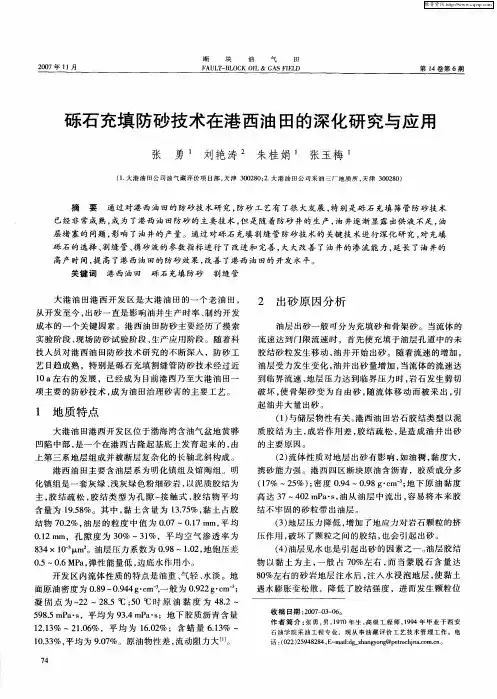

渤海老油田砾石充填防砂方法研究渤海老油田是中国油气资源重要的产区之一，但受到了砂粒嵌塞井眼和生产管道等问题的困扰。

为了解决这一问题，研究人员开始探索各种防砂方法，其中砾石充填防砂方法备受关注。

本文将对砾石充填防砂方法进行深入研究，探讨其在渤海老油田的应用前景。

一、砾石充填防砂方法的原理砾石充填防砂方法是利用砾石填充井眼和管道，形成一定的孔隙度和透水率，从而防止砂粒进入井眼和管道。

砾石充填防砂方法主要包括砾石筛管、砾石充填层和砾石过滤层三个部分。

砾石筛管是在井眼周围设置的一层砾石填充的管道，主要作用是过滤井下地层中的砂粒，防止砂粒进入井眼。

砾石充填层是指在井眼底部设置的一层砾石填充层，可以增加地层的支撑力，防止井下地层的砂粒进入井眼。

砾石过滤层是指在生产管道中设置的一层砾石填充层，可以过滤生产过程中携带的砂粒，防止砂粒进入生产管道。

砾石充填防砂方法具有以下优势：1. 提高采油效率：砾石充填防砂方法可以有效防止砂粒嵌塞井眼和管道，保证了油气的顺利产出，提高了采油效率。

2. 延长设备寿命：砾石充填防砂方法可以减少设备的磨损和损坏，延长了设备的使用寿命，降低了维护成本。

3. 保护地层环境：砾石充填防砂方法可以有效减少地层的砂化现象，保护了地层环境，维护了油气资源的可持续开发。

砾石充填防砂方法在渤海老油田的应用前景非常广阔。

渤海老油田地层中普遍存在砂岩和砾石岩层，砾石充填防砂方法可以有效防止砂粒进入井眼和管道，提高了采油效率。

渤海老油田作业环境复杂，地质条件多变，砾石充填防砂方法具有灵活性强、适应性好的特点，可以满足不同地段的防砂需求。

渤海老油田的生产管道较长，生产工艺复杂，砾石充填防砂方法可以有效保护生产管道，延长其寿命。

砾石充填防砂方法在渤海老油田具有良好的应用前景，可以有效解决砂粒嵌塞井眼和管道的问题，提高采油效率，延长设备寿命，保护地层环境，具有较高的经济和社会效益。

随着渤海老油田逐渐进入中后期开发阶段，井网密度增加、产量逐渐减小，需要引入更多的先进技术和工艺来提高采收率。

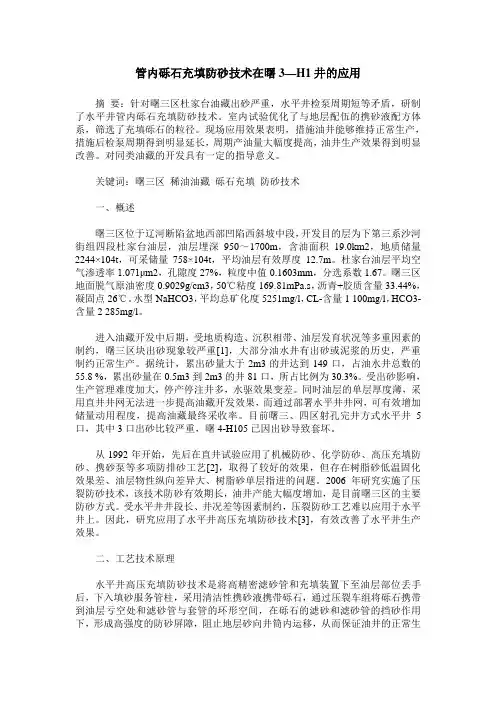

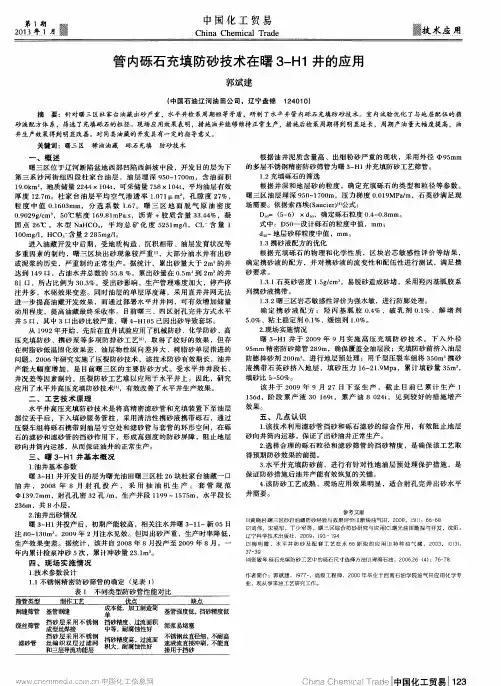

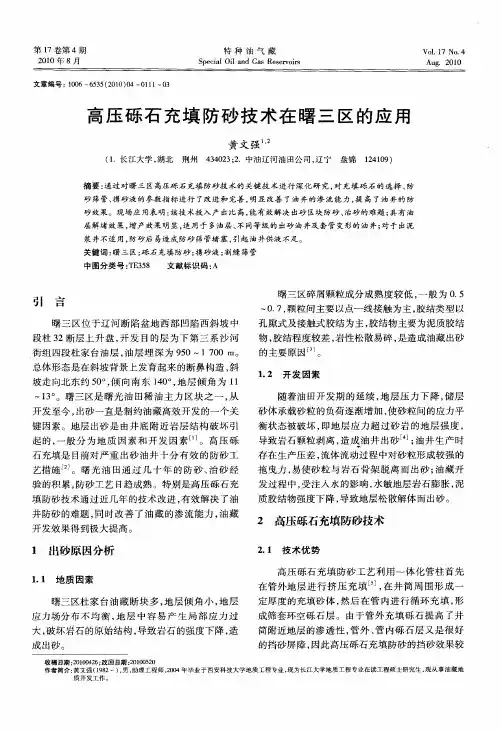

管内砾石充填防砂技术在曙3—H1井的应用摘要：针对曙三区杜家台油藏出砂严重，水平井检泵周期短等矛盾，研制了水平井管内砾石充填防砂技术。

室内试验优化了与地层配伍的携砂液配方体系，筛选了充填砾石的粒径。

现场应用效果表明，措施油井能够维持正常生产，措施后检泵周期得到明显延长，周期产油量大幅度提高，油井生产效果得到明显改善。

对同类油藏的开发具有一定的指导意义。

关键词：曙三区稀油油藏砾石充填防砂技术一、概述曙三区位于辽河断陷盆地西部凹陷西斜坡中段，开发目的层为下第三系沙河街组四段杜家台油层，油层埋深950～1700m，含油面积19.0km2，地质储量2244×104t，可采储量758×104t，平均油层有效厚度12.7m。

杜家台油层平均空气渗透率1.071μm2，孔隙度27%，粒度中值0.1603mm，分选系数1.67。

曙三区地面脱气原油密度0.9029g/cm3，50℃粘度169.81mPa.s，沥青+胶质含量33.44%，凝固点26℃。

水型NaHCO3，平均总矿化度5251mg/l，CL-含量1 100mg/l，HCO3-含量2 285mg/l。

进入油藏开发中后期，受地质构造、沉积相带、油层发育状况等多重因素的制约，曙三区块出砂现象较严重[1]，大部分油水井有出砂或泥浆的历史，严重制约正常生产。

据统计，累出砂量大于2m3的井达到149口，占油水井总数的55.8 %，累出砂量在0.5m3到2m3的井81口，所占比例为30.3%。

受出砂影响，生产管理难度加大，停产停注井多，水驱效果变差。

同时油层的单层厚度薄，采用直井井网无法进一步提高油藏开发效果，而通过部署水平井井网，可有效增加储量动用程度，提高油藏最终采收率。

目前曙三、四区射孔完井方式水平井5口，其中3口出砂比较严重，曙4-H105已因出砂导致套坏。

从1992年开始，先后在直井试验应用了机械防砂、化学防砂、高压充填防砂、携砂泵等多项防排砂工艺[2]，取得了较好的效果，但存在树脂砂低温固化效果差、油层物性纵向差异大、树脂砂单层指进的问题。

随着渤海油田多年的开发，部分区块目的储层水淹情况严重；另外，部分水平井水平段钻遇大段泥岩或气层而无法有效封固，影响油井生产。

水平套管井利用水泥封堵水淹层位及泥岩段，选择性射开油气层，有效延长油井无水生产期并控制油井出水[1-2]。

和裸眼井相比，水平套管井筛套环空较小；和定向井相比，水平套管井防砂段较长，防砂工艺的难点需要进行详细分析。

1 技术难点B30H井12-1/4"井眼完钻井深2011m，下9-5/8"套管（N80、40#、BTC）至2009.82m，最大井斜92.09°，水平段长387m ，目的层位为明化镇组，压力梯度为0.968MPa/100m。

明化镇组储层属于疏松砂岩油藏，渤海油田套管井完井常采用隐形酸完井液，漏失率高。

在砾石充填作业过程中，常出现端部脱砂等现象。

另外，水平套管井砾石充填防砂作业的经验较少，作业过程存在一些未知变量。

2 技术方案（1）进行循环测试，如果漏失超过20%，则替入暂堵性材料。

（2）采用多级α波充填，降低施工压力，不压开地层，减少漏失，降低顶部脱砂的风险。

3 现场施工为了减少液体的漏失，使用具有暂堵作用EZ-Flow射孔液。

砾石充填过程如图1所示，采用了多级α波充填，施工顺利完成。

经过近三个小时作业出现脱砂压力1832psi，总计泵注22798 lbs陶粒，计算筛套环空砂量为14429 lbs，盲管埋高7.2ft，充填系数为10.77 lbs/ft。

启泵生产后，产量稳定，产出液体基本不含水，如图2所示。

图1 砾石充填防砂过程图2 B30H井生产曲线本井射孔数据表见表1，可以看出，射孔段之间夹层最长为16.7m，通过固井封隔夹层，实现了油井稳油控水的目的。

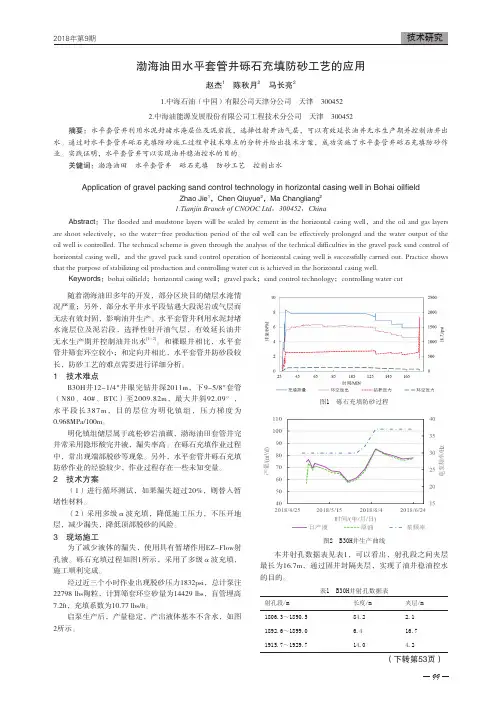

表1 B30H井射孔数据表渤海油田水平套管井砾石充填防砂工艺的应用赵杰1 陈秋月2 马长亮21.中海石油（中国）有限公司天津分公司 天津 3004522.中海油能源发展股份有限公司工程技术分公司 天津 300452摘要：水平套管井利用水泥封堵水淹层位及泥岩段，选择性射开油气层，可以有效延长油井无水生产期并控制油井出水。

绕丝筛管砾石充填防砂砾石充填（gravel pack）防砂是应用最早，也是应用最广泛的机械防砂方法。

常用的砾石充填方式有两种：一是用于裸眼完井的裸眼砾石充填；二是用于射孔完井的套管内砾石充填。

裸眼砾石充填的渗滤面积大，砾石层厚，防砂效果好，有效期长，对油层产能影响小。

常用于油井先期防砂，工艺较复杂，且对油层结构要求具有一定强度，对油层条件要求高(如厚度大、无气、水夹层的单一油层)。

其它情况则采用套管射孔完井后，再进行套管内砾石充填。

砾石充填防砂的施工设计应符合三条基本原则：一是注重防砂效果，正确选用防砂方法，合理设计工艺参数和工艺步骤，以达到阻止油层出砂的目的；二是采用先进的工艺技术，最大限度地减少其对油井产能的影响；三是注重综合经济效益，提高设计质量和施工成功率，降低成本。

防砂设计要形成一套完整的程序，有利于方案的系统化和规范化，从而提高施工设计的质量。

一般程序为：充填方式选择－>地层预处理设计－>砾石设计－>防砂管柱设计－>携砂液设计－>施工工艺设计。

1) 充填方式选择根据防砂油层、油井的特点和设计原则，结合完井类型选择合适的砾石充填方式。

2）地层预处理设计根据油层砂样分析化验的结果和防砂井的具体情况，确定酸化解堵和粘土稳定处理等措施，同时考虑防乳化、防止新生沉淀等问题。

这一步对于提高施工成功率、保证油井产能有着重要的意义。

3）砾石设计砾石设计主要包括确定砾石尺寸、砾石质量控制和砾石用量。

（l）砾石尺寸选择通过筛析实验取得防砂井油层砂样粒度中值d50后，根据计算公式求得所需用的砾石尺寸，即砾石的粒度中值D50。

目前普遍采用Saucier公式D50＝(5～6) d50该公式是在大量实验基础上得到的，实验测得的砾／砂粒径比与渗透率的关系曲线如图8－6所示。

图8－7为砾石挡砂机理示意图，图中(a)表示D50／d50＜6时，砾石与油层砂界面清楚，砾石挡住了油层砂，油气井无砂生产；图中(b)表示6＜D50／d50＜14时，油层砂部分侵入砾石充填层，造成砾／砂互混，砾石区渗透率下降，尽管油气井不出砂，但产量下降；图中(c)表示D50／d50＞14时，油层砂可以自由通过砾石充填层，防砂无效。

技术简介：
砾石填充防砂完井技术，是在裸眼水平井段下入的金属焊接绕丝筛管和井眼环空，通过分段充填工具泵入砾石砂浆，充填的砾石被阻隔于筛管周围，形成桥堵作用阻止地层砂的运移。

这种多级过滤屏障，保证油流沿充填体内多孔系统经过筛管被源源不断举升至地面，而地层砂则被井制在地度内，实现油井生产期不出砂或轻微出砂目的。

技术特点：
渗流面积大，导流能力强，可形成大半径面积流，实现增产；
形成的高渗透挡砂屏障直接与井壁紧密接触，可阻止地层骨架砂运移；
采用了水平井分段连续充填技术思路，解决了长井段水平井砾石充填难题；
防砂有效期长，增产效果好。

适用条件：
埋藏浅压实程度差；高孔高渗、胶结疏松易出砂的储层；
泥质含量高、遇水易膨胀松散；储层敏感性强保护难度大，水敏速敏严重的地层；
油砂粒度中值细，稠油密度大粘度高，悬浮力强、流动性差拖拽力大，携砂能力强的特、超稠油油藏；
低孔低渗、易污染堵塞；长期低产低效难动用的储层。

应用案例：
适用于51/2in、7in、95/8in裸眼水平井
钻井现场经验表明：水平段充填长度在300m之内充填效果最好。

充填最长井段：500m，挤压充填量0.3~0.5m3/m ；
环空充填率：>99%；。
