砾石充填完井

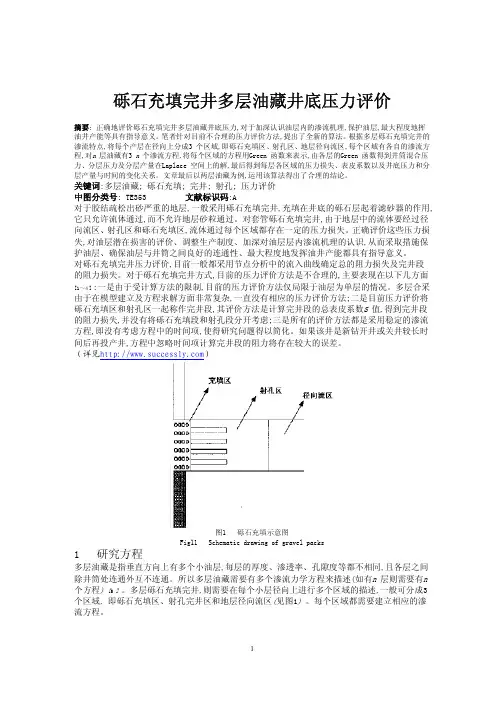

砾石充填完井多层油藏井底压力评价摘要: 正确地评价砾石充填完井多层油藏井底压力,对于加深认识油层内的渗流机理,保护油层,最大程度地挥 油井产能等具有指导意义。

笔者针对目前不合理的压力评价方法,提出了全新的算法。

根据多层砾石充填完井的 渗流特点,将每个产层在径向上分成3 个区域,即砾石充填区、射孔区、地层径向流区,每个区域有各自的渗流方 程,对n 层油藏有3 n 个渗流方程,将每个区域的方程用Green 函数来表示,由各层的Green 函数得到井筒混合压 力、分层压力及分层产量在Laplace 空间上的解,最后得到每层各区域的压力损失、表皮系数以及井底压力和分层产量与时间的变化关系。

文章最后以两层油藏为例,运用该算法得出了合理的结论。

关键词:多层油藏; 砾石充填; 完井; 射孔; 压力评价中图分类号: TE353 文献标识码:A对于胶结疏松出砂严重的地层,一般采用砾石充填完井,充填在井底的砾石层起着滤砂器的作用,它只允许流体通过,而不允许地层砂粒通过。

对套管砾石充填完井,由于地层中的流体要经过径向流区、射孔区和砾石充填区,流体通过每个区域都存在一定的压力损失。

正确评价这些压力损失,对油层潜在损害的评价、调整生产制度、加深对油层层内渗流机理的认识,从而采取措施保护油层、确保油层与井筒之间良好的连通性、最大程度地发挥油井产能都具有指导意义。

对砾石充填完井压力评价,目前一般都采用节点分析中的流入曲线确定总的阻力损失及完井段的阻力损失。

对于砾石充填完井方式,目前的压力评价方法是不合理的,主要表现在以下几方面[1～4 ] :一是由于受计算方法的限制,目前的压力评价方法仅局限于油层为单层的情况。

多层合采由于在模型建立及方程求解方面非常复杂,一直没有相应的压力评价方法;二是目前压力评价将砾石充填区和射孔区一起称作完井段,其评价方法是计算完井段的总表皮系数S 值,得到完井段的阻力损失,并没有将砾石充填段和射孔段分开考虑;三是所有的评价方法都是采用稳定的渗流方程,即没有考虑方程中的时间项,使得研究问题得以简化。

完井射孔简单介绍一、油井的完井完井方式：指油井的目的层与井底的连通方式、井身结构及完井工艺。

完井方法总要求：1、使油气层与井底能有效地连通起来；2、妥善地封隔油气层，防止层间干扰，便于分层开采；3、克服井壁坍塌和油层出砂的影响，保证油井长期正常开采；4、能为今后修井与增产措施提供方便；5、工艺简单，完成速度快，成本低。

目前一般有四种完井方式：裸眼完井、射孔完井、衬管和尾管完井、砾石填充完井。

裸眼完井：适用于灰岩、花岗岩、变质岩及较坚硬的致密地层。

分为：先期裸眼完井：钻达油气层顶部，下套管固井，再用小钻头钻开油气层，完井；后期裸眼完井：用同一尺寸的钻头钻过油气层，再把套管下至油气层顶部。

射孔完井：钻穿油气层，下套管固井，然后下入射孔器，将套管、水泥环直至油气层射开，为油气流入井筒打开通道。

该方法有利于分层开采、注水及增产措施。

目前采用最多。

衬管完井：与先期裸眼完井相近，是在钻达油气层之前，下套管固井，换小钻头钻开油气层，然后下衬管（筛管或割缝套管），用封隔器固定在套管上，并把套管与衬管间隙堵塞。

尾管完井：小直径的套管悬挂在上部较大直径的套管上，其余同射孔完井法。

目前辽河一般有f177.8挂f127.0，f244.5挂137.5。

砾石充填完井方法：人为地在井筒（裸眼或衬管）内充填一定尺寸的砾石，起防砂和保护生产层的目的。

二、射孔：概念：射孔是把专门的井下射孔器下放至油层套管内预定的深度，引爆射孔弹爆炸后产生的高能粒子流射穿套管、管外水泥环，并穿进地层一定深度，打开油气层与井筒的通道。

射孔一般分为电缆输送射孔和油管输送射孔两种方式。

（一）电缆输送射孔：用电缆将射孔器下放到井筒内对套管进行射孔。

适用于已探明的低压油气井的射孔，一般要求井内压井液液柱压力不小于预测地层压力。

电缆射孔分为：1、过油管射孔：优点：①、清水代替泥浆或无固相等高密度压井液，减少了射孔正压差，对地层伤害小；②、有枪身射孔时，可使全井射孔处在平衡压力下射孔；③、无枪身射孔时，可配合气举、抽汲等进行全井负压射孔。

水平井裸眼砾石充填防砂完井技术研究摘要：高孔高渗储层在全球占有较大比例，对高孔高渗油藏实施防砂完井能够大大延长油井的开采有效期，提高油井采收率。

目前水平井的开发是实现油井高产稳产的有效手段，水平井的开采一般采用潜油电泵强采，液量大，油井开采后近井地带亏空，地层骨架松散，会造成油井大量出砂；水平井、大针度井的砾石充填完井可以将防砂有效期延长至十年。

笔者对砾石充填完井技术进行了相应管柱结构及配套工具性能的研究，对各项施工参数进行了设计，为相关技术人员的现场应用和技术研究提供了有意义的参考。

关键词：水平井；裸眼砾石充填防砂完井1、前言为实现疏松砂岩水平井的有效开发，笔者对水平井裸眼充填完井技术进行了研究，研究了配套的防砂完井管柱、筛管和配套工具的结构与性能，对完井过程中的施工过程中的泵压、排量、砂比等重要参数进行了优化。

在现场进行砾石充填的过程中，由于影响砾石充填效果的因素比较多，所以在实际的防砂完井设计中需要加强对井径数据、完井液、管柱结构、防砂工具等的优化分析。

在现场的应用过程中，采用的砾石充填砂比保持在5%-10%，排量保持在500-1000L/min。

通过采用循环充填方式进行筛管与裸眼之间的砾石充填，挡住了有层中的砂子讲入井筒。

2、水平井裸眼砾石充填完井技术特点分析对于水平井而言，为了在最短的时间内获得最大的经济回报，较好的开采方式是电泵强采，但这也会造成油井过早出砂，检泵作业频繁，生产成本大大增加。

较为理想的完井方式是采用筛管外充填挡砂砾石的方式，裸眼完井方式保证了油层与井筒的接触面积，同时在筛管外部采用挡砂砾石，不仅能够起到筛管和砾石多级挡砂屏障的效果，还可以机械支撑井壁，避免井壁在开采一段时间后因骨架松散发生坍塌。

在油井生产出去，细粉砂能够随液体流人井筒，有了砾石充填层的保护能够降低液体对筛管的直接冲刷，提高了筛管的挡砂有效期。

因此采用裸眼+筛管+砾石充填层的完井方式大大提高了油井防砂时间，能够满足日产液100方以上的生产需求。

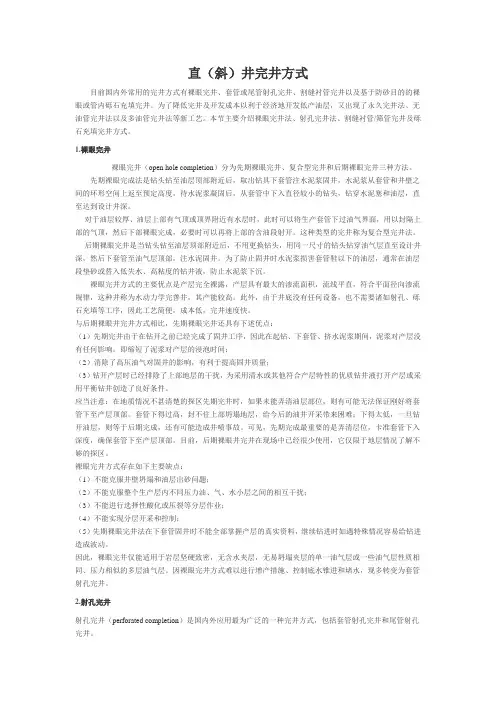

直（斜）井完井方式目前国内外常用的完井方式有裸眼完井、套管或尾管射孔完井、割缝衬管完井以及基于防砂目的的裸眼或管内砾石充填完井。

为了降低完井及开发成本以利于经济地开发低产油层，又出现了永久完井法、无油管完井法以及多油管完井法等新工艺。

本节主要介绍裸眼完井法、射孔完井法、割缝衬管/筛管完井及砾石充填完井方式。

1.裸眼完井裸眼完井（open hole completion）分为先期裸眼完井、复合型完井和后期裸眼完井三种方法。

先期裸眼完成法是钻头钻至油层顶部附近后，取出钻具下套管注水泥浆固井，水泥浆从套管和井壁之间的环形空间上返至预定高度，待水泥浆凝固后，从套管中下入直径较小的钻头，钻穿水泥塞和油层，直至达到设计井深。

对于油层较厚、油层上部有气顶或顶界附近有水层时，此时可以将生产套管下过油气界面，用以封隔上部的气顶，然后下部裸眼完成，必要时可以再将上部的含油段射开。

这种类型的完井称为复合型完井法。

后期裸眼完井是当钻头钻至油层顶部附近后，不用更换钻头，用同一尺寸的钻头钻穿油气层直至设计井深，然后下套管至油气层顶部，注水泥固井。

为了防止固井时水泥浆损害套管鞋以下的油层，通常在油层段垫砂或替入低失水、高粘度的钻井液，防止水泥浆下沉。

裸眼完井方式的主要优点是产层完全裸露，产层具有最大的渗流面积，流线平直，符合平面径向渗流规律，这种井称为水动力学完善井，其产能较高。

此外，由于井底没有任何设备，也不需要诸如射孔、砾石充填等工序，因此工艺简便，成本低，完井速度快。

与后期裸眼井完井方式相比，先期裸眼完井还具有下述优点：（1）先期完井由于在钻开之前已经完成了固井工序，因此在起钻、下套管、挤水泥浆期间，泥浆对产层没有任何影响。

即缩短了泥浆对产层的浸泡时间；（2）消除了高压油气对固井的影响，有利于提高固井质量；（3）钻开产层时已经排除了上部地层的干扰，为采用清水或其他符合产层特性的优质钻井液打开产层或采用平衡钻井创造了良好条件。

《完井与井下作业》综合复习资料一、判断题（对的打“√”，错的打“╳”）1、同一类型的油气藏可采用不同的完井方式。

2、目前射孔作业用的射孔弹一般为高压聚能射孔弹。

3、低渗油气藏的孔隙度和渗透率很低，因此受污染的程度较小。

4、国外常用API度表示原油的密度，API度越大，表示原油的密度越大。

5、分支井技术是对水平井技术的发展和改进。

6、与射孔完井方法，衬管完井对产层的损害较大。

7、孔隙度大于20%的地层称为高孔隙地层。

8、一般砂岩的孔隙度较低，在砂质岩石中易形成孔隙性的油气藏。

泥页岩、碳酸岩等岩石的孔隙度一般都较高，易形成裂缝性油藏。

9、与普通的衬管完井相比，膨胀衬管完井具有更好的预防井壁坍塌及防砂效果。

10、分支井的完井方式分为1～6及6S 共7 个等级，其中1级完井难度最大。

11、在水泥中掺加大量的细石英砂可提高水泥石的抗高温性能。

12、裸眼砾石充填完井是直接在裸眼井筒内充满砾石的完井方法。

13、由于大多沉积岩地层具有层状结构，表现出各向异性，因此，在不同方向上岩石的渗透性具有一定的差异。

14、射孔相位角的大小对油井完善系数无影响。

15、采用衬管完井时，一般都要在衬管外注水泥固井。

16、高密度水泥浆体系可减小水泥浆失重引起的气窜，提高固井质量17、膨胀管柱主要有膨胀套管（或膨胀式衬管）和膨胀式管外封隔器等组成。

18、衬管完井方式属于敞开式完井底结构。

19、目前，化学防砂主要以化学固沙为主。

20、在水平井中广泛采用电缆传输射孔。

21、完井方式与油气层的性质和采油工艺有关。

22、射孔完井法是目前适用范围最广，采用最多的完井方法。

23、产层中的原油粘度在100 mPa.s以下的称为常规油层。

24、钻井液对产层的伤害与固相含量、颗粒大小及失水量有关，与产层性质无关。

25、裸眼砾石充填完井是在衬管与裸眼井壁之间充填砾石。

26、对裂缝型油气藏，最好采用水平井和裸眼或衬管完井方式进行开发。

27、裸眼完井可获得较高的油气产量，因此，它是目前最常用的完井法。

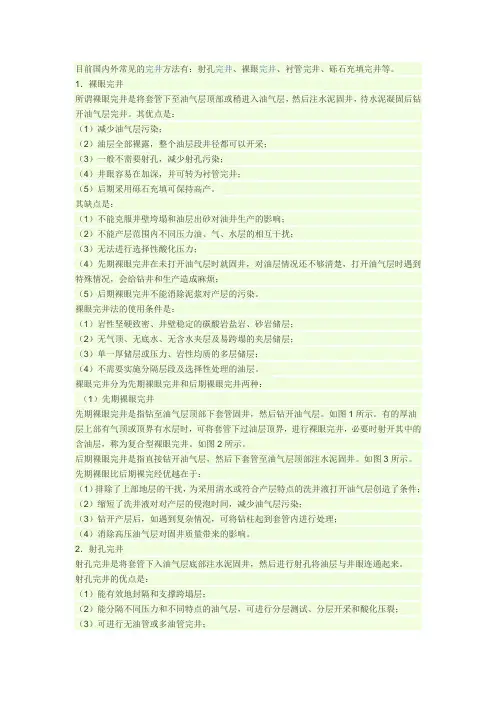

目前国内外常见的完井方法有：射孔完井、裸眼完井、衬管完井、砾石充填完井等。

1．裸眼完井所谓裸眼完井是将套管下至油气层顶部或稍进入油气层，然后注水泥固井，待水泥凝固后钻开油气层完井。

其优点是：（1）减少油气层污染；（2）油层全部裸露，整个油层段井径都可以开采；（3）一般不需要射孔，减少射孔污染；（4）井眼容易在加深，并可转为衬管完井；（5）后期采用砾石充填可保持高产。

其缺点是：（1）不能克服井壁垮塌和油层出砂对油井生产的影响；（2）不能产层范围内不同压力油、气、水层的相互干扰；（3）无法进行选择性酸化压力；（4）先期裸眼完井在未打开油气层时就固井，对油层情况还不够清楚，打开油气层时遇到特殊情况，会给钻井和生产造成麻烦；（5）后期裸眼完井不能消除泥浆对产层的污染。

裸眼完井法的使用条件是：（1）岩性坚硬致密、井壁稳定的碳酸岩盐岩、砂岩储层；（2）无气顶、无底水、无含水夹层及易跨塌的夹层储层；（3）单一厚储层或压力、岩性均质的多层储层；（4）不需要实施分隔层段及选择性处理的油层。

裸眼完井分为先期裸眼完井和后期裸眼完井两种：（1）先期裸眼完井先期裸眼完井是指钻至油气层顶部下套管固井，然后钻开油气层。

如图1所示。

有的厚油层上部有气顶或顶界有水层时，可将套管下过油层顶界，进行裸眼完井，必要时射开其中的含油层，称为复合型裸眼完井。

如图2所示。

后期裸眼完井是指直接钻开油气层，然后下套管至油气层顶部注水泥固井。

如图3所示。

先期裸眼比后期裸完经优越在于：（1）排除了上部地层的干扰，为采用清水或符合产层特点的洗井液打开油气层创造了条件；（2）缩短了洗井液对对产层的侵泡时间，减少油气层污染；（3）钻开产层后，如遇到复杂情况，可将钻柱起到套管内进行处理；（4）消除高压油气层对固井质量带来的影响。

2．射孔完井射孔完井是将套管下入油气层底部注水泥固井，然后进行射孔将油层与井眼连通起来。

射孔完井的优点是：（1）能有效地封隔和支撑跨塌层；（2）能分隔不同压力和不同特点的油气层，可进行分层测试、分层开采和酸化压裂；（3）可进行无油管或多油管完井；（4）除裸眼完井外，比其他完井都经济。

完井方式文献调研一、常用完井方式（一）、射孔完井方式1、套管射孔完井套管射孔完井是钻至油层直至设计井深，然后下油层套管至油层底部注水泥固井，最后射孔，射孔弹射穿油层套管、水泥环并穿至油层某一深度，建立起油流通道。

2、尾管射孔完井尾管射孔完井是在钻头钻至油层顶界后，下技术套管注水泥固井，然后用小一级的钻头钻穿油层至设计井深，用钻具将尾管送下并悬挂在技术套管上，再对尾管注水泥固井，然后射孔。

（二）、裸眼完井先期裸眼完井：先下套管，后钻开油层。

后期裸眼完井：先钻开油层，再将套管下至油层顶部。

复合型完井方式：在产层段既有射孔完成，又有裸眼完成的井。

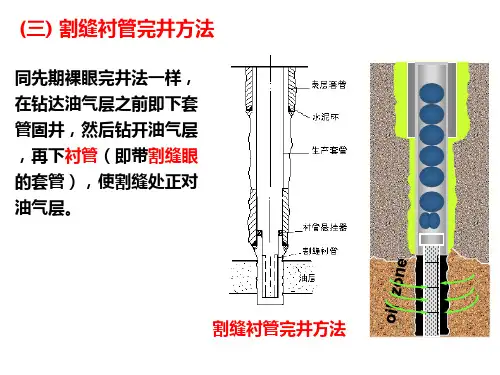

（三）、割缝衬管完井方式:这种方法是将油层套管下到油气层顶部固井，然后钻开油气层。

在油气层部位下入预先加工好的割缝套管或打孔套管，用衬管悬挂器将其悬挂在油层套管上，并将套管和衬管的环空密封起来。

油气流经过割缝衬管的缝或打孔套管的孔进入井筒。

（四）、砾石充填完井方式概念：是指将分选的砾石泵入（或其他方式）筛管与油层之间，以阻止油层砂流入井筒，达到保护井壁、防止砂入井之目的。

1、裸眼砾石充填充井方式在地质条件允许使用裸眼而又需要防砂时，就应该采用裸眼砾石充填完井方式。

其工序是钻头钻达油层顶界以上约3m后，下技术套管注水泥固井，再用小一级的钻头钻穿水泥塞，钻开油层至设计井深，然后更换扩张式钻头将油层部位的井径扩大到技术套管外径的1.5～2倍，以确保充填砾石时有较大的环形空间，增加防砂层的厚度，提高防砂效果。

一般砾石层的厚度不小于50mm。

注意：其方式的施工作业程序：在油层顶界附近固井后－改用小一级的钻头钻穿油层－再更换扩张式钻头将油层扩大，便于充填砾石。

2、套管砾石充填完井方式套管砾石充填的完井工序是：钻头钻穿油层至设计井深后，下油层套管于油层底部，注水泥固井，然后对油层部位射孔。

要求采用高孔密（30～40孔／m），大孔径（20～25．4mm）射孔，以增大充填流通面积，有时还把套管外的油层砂冲掉，以便于向孔眼外的周围油层填人砾石，避免砾石和地层砂混合增大渗流阻力。
