接地变与普通变压器有何区别

消弧消谐装置与接地变接地变的作用接地变压器简称接地变，根据填充介质，接地变可分为油式和干式；根据相数，接地变可分为三相接地变和单相接地变。

三相接地变：接地变压器的作用是在系统为△型接线或Y型接线，中性点无法引出时，引出中性点用于加接消弧线圈或电阻，此类变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是，每相线圈分成两组分别反向绕在该相磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。

按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。

Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。

单相接地变：单相接地变主要用于有中性点的发电机、变压器的中性点接地电阻柜，以降低电阻柜的造价和体积。

扩展阅读：我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2）由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路。

3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。

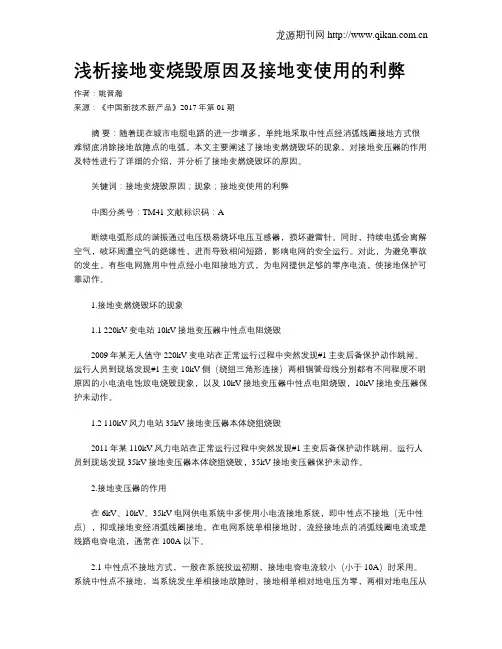

浅析接地变烧毁原因及接地变使用的利弊作者：姚晋瀚来源：《中国新技术新产品》2017年第01期摘要：随着现在城市电缆电路的进一步增多，单纯地采取中性点经消弧线圈接地方式很难彻底消除接地故障点的电弧。

本文主要阐述了接地变燃烧毁坏的现象，对接地变压器的作用及特性进行了详细的介绍，并分析了接地变燃烧毁坏的原因。

关键词：接地变烧毁原因；现象；接地变使用的利弊中图分类号：TM41 文献标识码：A断续电弧形成的谐振通过电压极易烧坏电压互感器，损坏避雷针。

同时，持续电弧会离解空气，破坏周遭空气的绝缘性，进而导致相间短路，影响电网的安全运行。

对此，为避免事故的发生，有些电网施用中性点经小电阻接地方式，为电网提供足够的零序电流，使接地保护可靠动作。

1.接地变燃烧毁坏的现象1.1 220kV变电站10kV接地变压器中性点电阻烧毁2009年某无人值守220kV变电站在正常运行过程中突然发现#1主变后备保护动作跳闸。

运行人员到现场发现#1主变10kV侧（绕组三角形连接）两相铜管母线分别都有不同程度不明原因的小电流电蚀放电烧毁现象，以及10kV接地变压器中性点电阻烧毁，10kV接地变压器保护未动作。

1.2 110kV风力电站35kV接地变压器本体绕组烧毁2011年某110kV风力电站在正常运行过程中突然发现#1主变后备保护动作跳闸。

运行人员到现场发现35kV接地变压器本体绕组烧毁，35kV接地变压器保护未动作。

2.接地变压器的作用在6kV、10kV、35kV电网供电系统中多使用小电流接地系统，即中性点不接地（无中性点），抑或接地变经消弧线圈接地。

在电网系统单相接地时，流经接地点的消弧线圈电流或是线路电容电流，通常在100A以下。

2.1 中性点不接地方式，一般在系统投运初期，接地电容电流较小（小于10A）时采用。

系统中性点不接地，当系统发生单相接地故障时，接地相单相对地电压为零，两相对地电压从原相电压升之线电压，升高两倍，与此同时，接地故障接地电容电流失相线对地电容的3倍。

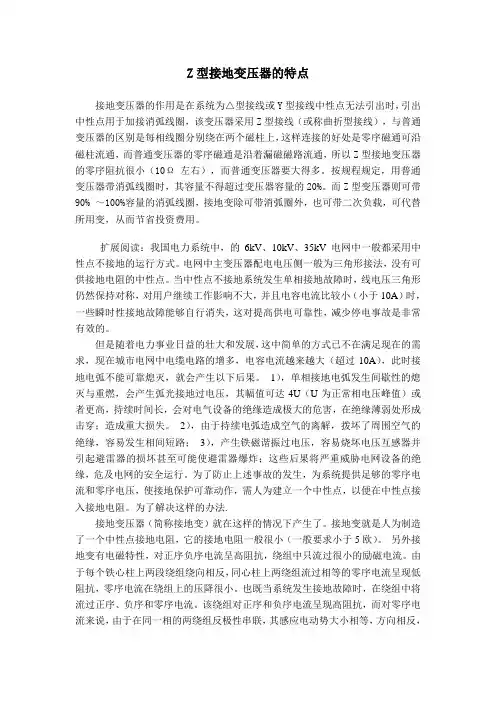

Z型接地变压器的特点接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。

按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。

而Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。

扩展阅读：我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法.接地变压器（简称接地变）就在这样的情况下产生了。

接地变与普通变压器有何区别？接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。

按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。

而Z 型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。

扩展阅读：我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

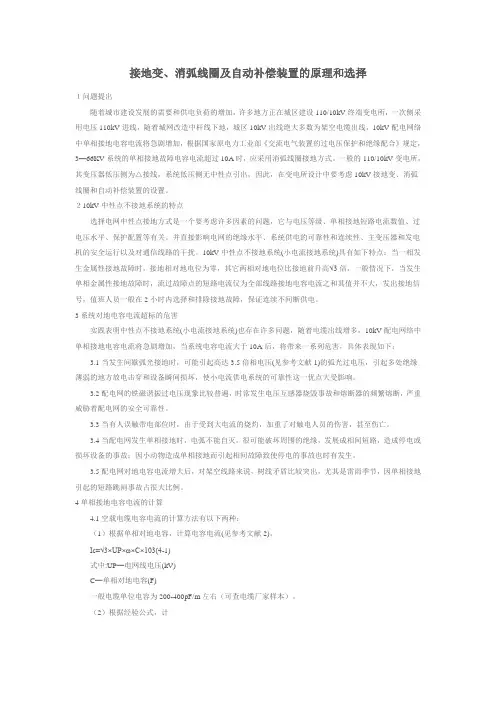

接地变、消弧线圈及自动补偿装置的原理和选择１问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。

一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。

２10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。

并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。

10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。

3系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。

3.2配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。

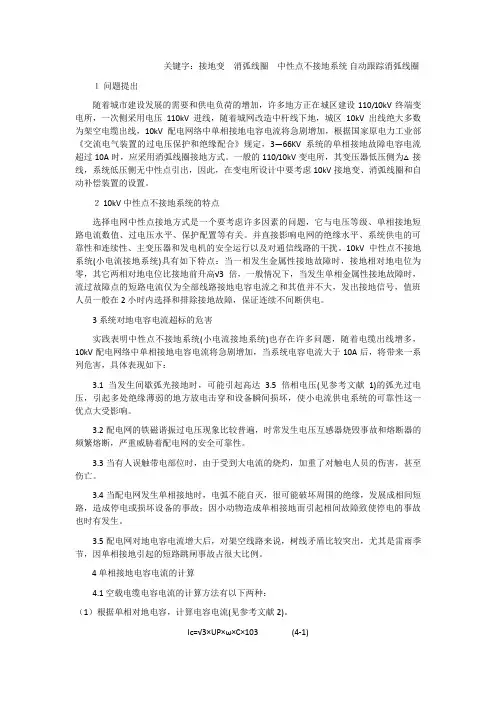

关键字：接地变消弧线圈中性点不接地系统自动跟踪消弧线圈１问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。

一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。

２ 10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。

并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。

10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。

3 系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达 3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。

3.2 配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。

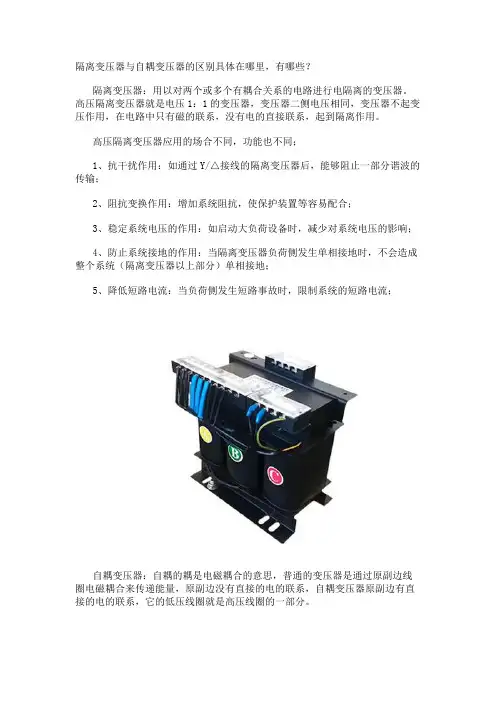

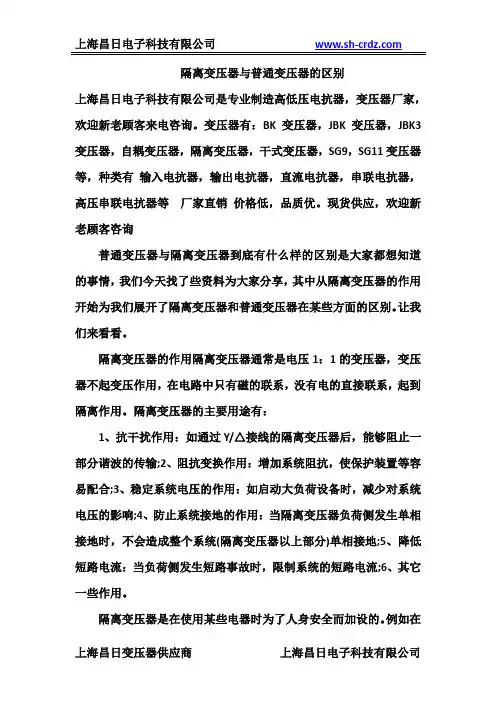

隔离变压器与自耦变压器的区别具体在哪里，有哪些？隔离变压器：用以对两个或多个有耦合关系的电路进行电隔离的变压器。

高压隔离变压器就是电压1：1的变压器，变压器二侧电压相同，变压器不起变压作用，在电路中只有磁的联系，没有电的直接联系，起到隔离作用。

高压隔离变压器应用的场合不同，功能也不同；1、抗干扰作用：如通过Y/△接线的隔离变压器后，能够阻止一部分谐波的传输；2、阻抗变换作用：增加系统阻抗，使保护装置等容易配合；3、稳定系统电压的作用：如启动大负荷设备时，减少对系统电压的影响；4、防止系统接地的作用：当隔离变压器负荷侧发生单相接地时，不会造成整个系统（隔离变压器以上部分）单相接地；5、降低短路电流：当负荷侧发生短路事故时，限制系统的短路电流；自耦变压器：自耦的耦是电磁耦合的意思，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接的电的联系，自耦变压器原副边有直接的电的联系，它的低压线圈就是高压线圈的一部分。

自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。

通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。

因此随着电力系统的发展、电压等级的提高和输送容量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用.普通变压器的首要任务是改变电压。

按照不同的用途，输入和输出为不同的电压等级。

原副边匝数是不相等的。

如果匝数相等就不可能完成变压的任务。

普通变压器也有隔离，但隔离不是它主要的任务。

自耦变压器的原副边并不隔离。

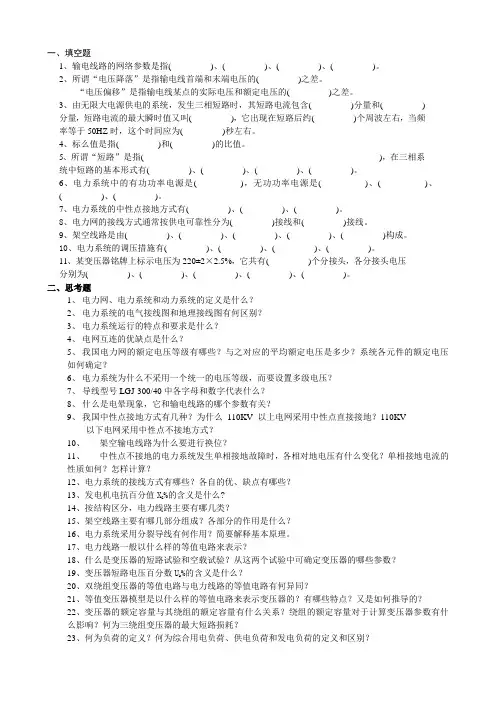

一、填空题1、输电线路的网络参数是指( )、( )、( )、( )。

2、所谓“电压降落”是指输电线首端和末端电压的( )之差。

“电压偏移”是指输电线某点的实际电压和额定电压的( )之差。

3、由无限大电源供电的系统，发生三相短路时，其短路电流包含( )分量和( )分量，短路电流的最大瞬时值又叫( )，它出现在短路后约( )个周波左右，当频率等于50HZ时，这个时间应为( )秒左右。

4、标么值是指( )和( )的比值。

5、所谓“短路”是指( )，在三相系统中短路的基本形式有( )、( )、( )、( )。

6、电力系统中的有功功率电源是( )，无功功率电源是( )、( )、( )、( )。

7、电力系统的中性点接地方式有( )、( )、( )。

8、电力网的接线方式通常按供电可靠性分为( )接线和( )接线。

9、架空线路是由( )、( )、( )、( )、( )构成。

10、电力系统的调压措施有( )、( )、( )、( )。

11、某变压器铭牌上标示电压为220±2×2.5%，它共有( )个分接头，各分接头电压分别为( )、( )、( )、( )、( )。

二、思考题1、电力网、电力系统和动力系统的定义是什么？2、电力系统的电气接线图和地理接线图有何区别？3、电力系统运行的特点和要求是什么？4、电网互连的优缺点是什么？5、我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？6、电力系统为什么不采用一个统一的电压等级，而要设置多级电压？7、导线型号LGJ-300/40中各字母和数字代表什么？8、什么是电晕现象，它和输电线路的哪个参数有关？9、我国中性点接地方式有几种？为什么110KV以上电网采用中性点直接接地？110KV以下电网采用中性点不接地方式？10、架空输电线路为什么要进行换位？11、中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？12、电力系统的接线方式有哪些？各自的优、缺点有哪些？13、发电机电抗百分值X G%的含义是什么?14、按结构区分，电力线路主要有哪几类？15、架空线路主要有哪几部分组成？各部分的作用是什么？16、电力系统采用分裂导线有何作用？简要解释基本原理。

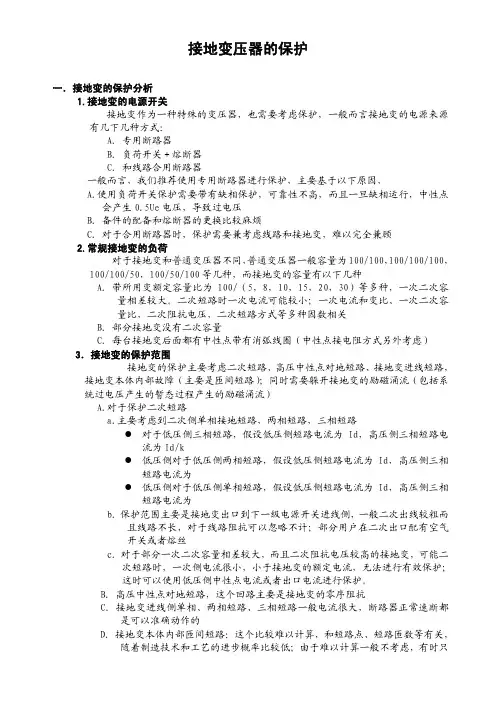

接地变压器的保护一．接地变的保护分析1.接地变的电源开关接地变作为一种特殊的变压器，也需要考虑保护，一般而言接地变的电源来源有几下几种方式：A．专用断路器B．负荷开关＋熔断器C．和线路合用断路器一般而言，我们推荐使用专用断路器进行保护，主要基于以下原因，A.使用负荷开关保护需要带有缺相保护，可靠性不高，而且一旦缺相运行，中性点会产生0.5Ue电压，导致过电压B．备件的配备和熔断器的更换比较麻烦C．对于合用断路器时，保护需要兼考虑线路和接地变，难以完全兼顾2.常规接地变的负荷对于接地变和普通变压器不同，普通变压器一般容量为100/100，100/100/100，100/100/50，100/50/100等几种，而接地变的容量有以下几种A．带所用变额定容量比为100/（5，8，10，15，20，30）等多种，一次二次容量相差较大。

二次短路时一次电流可能较小；一次电流和变比、一次二次容量比，二次阻抗电压，二次短路方式等多种因数相关B．部分接地变没有二次容量C．每台接地变后面都有中性点带有消弧线圈（中性点接电阻方式另外考虑） 3．接地变的保护范围接地变的保护主要考虑二次短路、高压中性点对地短路、接地变进线短路，接地变本体内部故障（主要是匝间短路）；同时需要躲开接地变的励磁涌流（包括系统过电压产生的暂态过程产生的励磁涌流）A.对于保护二次短路a.主要考虑到二次侧单相接地短路，两相短路，三相短路z对于低压侧三相短路，假设低压侧短路电流为Id，高压侧三相短路电流为Id/kz低压侧对于低压侧两相短路，假设低压侧短路电流为Id，高压侧三相短路电流为z低压侧对于低压侧单相短路，假设低压侧短路电流为Id，高压侧三相短路电流为b．保护范围主要是接地变出口到下一级电源开关进线侧，一般二次出线较粗而且线路不长，对于线路阻抗可以忽略不计；部分用户在二次出口配有空气开关或者熔丝c．对于部分一次二次容量相差较大，而且二次阻抗电压较高的接地变，可能二次短路时，一次侧电流很小，小于接地变的额定电流，无法进行有效保护；这时可以使用低压侧中性点电流或者出口电流进行保护。
