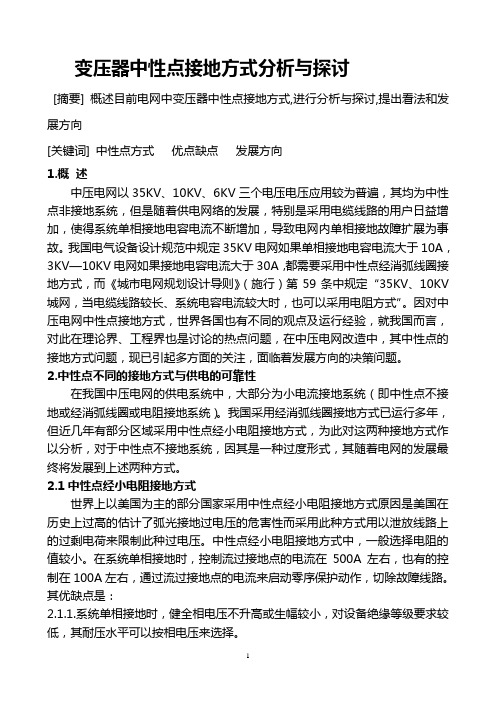

变压器中性点接地方式分析与探讨[摘要] 概述目前电网中变压器中性点接地方式,进行分析与探讨,提出看法和发展方向[关键词] 中性点方式优点缺点发展方向1.概述中压电网以35KV、10KV、6KV三个电压电压应用较为普遍，其均为中性点非接地系统，但是随着供电网络的发展，特别是采用电缆线路的用户日益增加，使得系统单相接地电容电流不断增加，导致电网内单相接地故障扩展为事故。
我国电气设备设计规范中规定35KV电网如果单相接地电容电流大于10A，3KV —10KV电网如果接地电容电流大于30A，都需要采用中性点经消弧线圈接地方式，而《城市电网规划设计导则》（施行）第59条中规定“35KV、10KV城网，当电缆线路较长、系统电容电流较大时，也可以采用电阻方式”。
因对中压电网中性点接地方式，世界各国也有不同的观点及运行经验，就我国而言，对此在理论界、工程界也是讨论的热点问题，在中压电网改造中，其中性点的接地方式问题，现已引起多方面的关注，面临着发展方向的决策问题。
2.中性点不同的接地方式与供电的可靠性在我国中压电网的供电系统中，大部分为小电流接地系统（即中性点不接地或经消弧线圈或电阻接地系统）。
我国采用经消弧线圈接地方式已运行多年，但近几年有部分区域采用中性点经小电阻接地方式，为此对这两种接地方式作以分析，对于中性点不接地系统，因其是一种过度形式，其随着电网的发展最终将发展到上述两种方式。
2.1中性点经小电阻接地方式世界上以美国为主的部分国家采用中性点经小电阻接地方式原因是美国在历史上过高的估计了弧光接地过电压的危害性而采用此种方式用以泄放线路上的过剩电荷来限制此种过电压。
中性点经小电阻接地方式中，一般选择电阻的值较小。
在系统单相接地时，控制流过接地点的电流在500A左右，也有的控制在100A左右，通过流过接地点的电流来启动零序保护动作，切除故障线路。
其优缺点是：2.1.1.系统单相接地时，健全相电压不升高或生幅较小，对设备绝缘等级要求较低，其耐压水平可以按相电压来选择。
电力系统的中性点接地方式分析与研究论文电力系统的中性点接地方式分析与研究论文论文关键词：中性点接地系统论文摘要：供配电系统的中性点接地方式涉及电网的安全运行，供电可靠性，过电压和绝缘的配合，继电保护，接地设计等多个因素，而且对通信和电子设备的电子干扰、人身安全等方面有重要影响。
目前供配电系统的接地方式主要有中性点不接地、中性点直接接地、中性点经电阻接地和中性点经消弧线圈接地四种，本文对这四种中性点接地方式进行了分析与比较。
电力系统中性点接地方式是指电力系统中的发电机和变压器的中性点与地的连接方式。
可以分为大接地电流系统和小接地电流系统，前者即中性点直接接地电流系统，后者又分为中性点不接地系统和中性点经消弧线圈或电阻接地系统。
中性点接地方式的选择涉及技术、经济、安全等多方面，是一个综合性的问题，由于各国电力技术的水平和条件、运行经验等因素的不同，各个国家对这个问题的处理方式不尽相同，掌握各级电力系统采用何种接地方式，对于学习电力系统知识的学生和电力系统中的工作人员都是很重要的。
一、大接地电流系统大接地电流系统，即将中性点直接接地。
该系统运行中若发生一相接地故障时，就形成单相接地短路，线路上将流过很大的短路电流，使线路保护装置迅速动作，断路器跳闸切除故障。
大电流接地系统在发生单相接地故障时，中性点电位仍为零，非故障相对地电压基本不变，这是它的最大优点。
因此在这种系统中的输电设备绝缘水平只需按电网的相电压考虑，较为经济（我国110kV及以上电网较多采用该方式）。
此外，该系统单相接地故障时，不会产生间歇性电弧引起的过电压，不会因此而导致设备损坏。
大接地电流系统不装设绝缘监察装置。
中性点直接接地系统缺点也很多，首先是发生单相接地故障时，不允许电网继续运行，防止短路电流造成较大的损失，因此可靠性不如小接地电流系统。
其次中性点直接接地系统在运行中若发生单相接地故障时，其接地点还会产生较大的跨步电压与接触电压。
电力系统变压器中性点接地方式分析摘要：随着我国工业化水平的不断提升，用电需求也在不断增长，在此基础上，我国的电力系统也取得了较快发展。
要构建基于现实需求的系统化电力控制模型，则需相关部门根据实际的用电情况做出合理选择，当前，变压器中性点接地方式已在电力系统中得到了广泛应用。
基于此，本文重点分析了电力系统变压器中性点接地方式、特点及其选择依据，以供相关部门参考。
关键词：电力系统；变压器；中性点接地；方式；特点；依据1.电力系统变压器中性点接地方式概述1.1电力系统变压器中性点通过电阻接地在电力系统的变压器运行过程中，方可通过接地电阻连接电力系统的中性点及大地，构建相应的结构，以确保在结构建设过程中能够将一个单向辅助变压器与二次接地电阻连接于一起。
1）必须严格执行中性点电阻取值的实际原则，不仅要限制通讯干扰，而且当间歇电弧接地时，还需限制过电压，与此同时，为避免出现单相接地电流超出三相短路电流的问题，则需限制单相接地电流。
2）运用中性点通过电阻接地结构，则可有效避免间歇电弧过电压问题的出现，有效缩减异地两相接地问题。
加之单相接地可有效避免电容充电导致的暂态过电流问题。
3）针对线路故障问题，方可运用自动检出策略集中校对，以有效避免谐振多电压问题的出现。
但在断路器出现分合情况的基础上，中性点通过电阻地可能就会出现相应问题，进而则会加大检修、维护工作量及维修难度。
1.2 电力系统变压器中性点直接接地电力系统变压器中性点直接接地则是通过电力系统的所有变压器或者部分变压器直接接地，部分变压器不接地则是为了缩减接地过程中产生的短路电流，缩减变电站接地装置的使用量、改善断路器的工作条件，与此同时，还需确保接地装置的投资机制达到继电保护应用需求。
当配电系统的电压高于220kV时，则可通过电力系统中的超高压变形器中性点的绝缘强度，直接对变压器的中性点进行接地处理，但此过程中，不仅要确保管理参数结构的合理性，还应严格按照相关运行要求进行接地处理，与其他接地方式相比，此种接地方式更适用于继电保护项目，但因为单相接地电流较大，所以，接地过程中断路器易出现跳闸问题。
电网中性点接地方式分析与探讨摘要：针对中压电网中性点不接地供电网系统的不断扩大及电缆馈线回路的增加，单相接地电容电流也在不断的增加，改造电网中性点接地方式、合理选择电网中性点接地方式，已是关系到电网运行可靠性关键的技术问题，文中就电网的中性点接地方式进行分析和探讨。
关键词：电网中性点接地1、概述中压电网以35KV、10KV、6KV三个电压电压应用较为普遍，其均为中性点非接地系统，但是随着供电网络的发展，特别是采用电缆线路的用户日益增加，使得系统单相接地电容电流不断增加，导致电网内单相接地故障扩展为事故。
我国电气设备设计规范中规定35KV电网如果单相接地电容电流大于10A，3KV—10KV电网如果接地电容电流大于30A，都需要采用中性点经消弧线圈接地方式，而《城市电网规划设计导则》（施行）第59条中规定“35KV、10KV城网，当电缆线路较长、系统电容电流较大时，也可以采用电阻方式”。
因对中压电网中性点接地方式，世界各国也有不同的观点及运行经验，就我国而言，对此在理论界、工程界也是讨论的热点问题，在中压电网改造中，其中性点的接地方式问题，现已引起多方面的关注，面临着发展方向的决策问题。
2、中性点不同的接地方式与供电的可靠性在我国中压电网的供电系统中，大部分为小电流接地系统（即中性点不接地或经消弧线圈或电阻接地系统）。
我国采用经消弧线圈接地方式已运行多年，但近几年有部分区域采用中性点经小电阻接地方式，为此对这两种接地方式作以分析，对于中性点不接地系统，因其是一种过度形式，其随着电网的发展最终将发展到上述两种方式。
2.1）中性点经小电阻接地方式世界上以美国为主的部分国家采用中性点经小电阻接地方式，原因是美国在历史上过高的估计了弧光接地过电压的危害性，而采用此种方式，用以泄放线路上的过剩电荷，来限制此种过电压。
中性点经小电阻接地方式中，一般选择电阻的值较小。
在系统单相接地时，控制流过接地点的电流在500A左右，也有的控制在100A左右，通过流过接地点的电流来启动零序保护动作，切除故障线路。

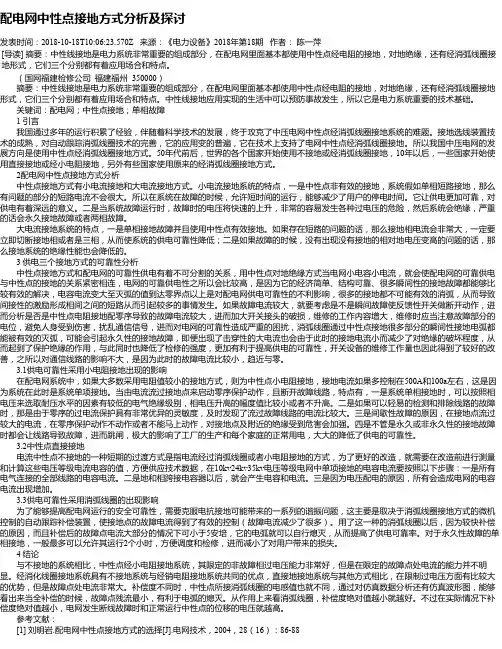

配电网中性点接地方式分析及探讨发表时间：2018-10-18T10:06:23.570Z 来源：《电力设备》2018年第18期作者：陈一萍[导读] 摘要：中性线接地是电力系统非常重要的组成部分，在配电网里面基本都使用中性点经电阻的接地，对地绝缘，还有经消弧线圈接地形式，它们三个分别都有着应用场合和特点。
（国网福建检修公司福建福州 350000）摘要：中性线接地是电力系统非常重要的组成部分，在配电网里面基本都使用中性点经电阻的接地，对地绝缘，还有经消弧线圈接地形式，它们三个分别都有着应用场合和特点。
中性线接地应用实现的生活中可以预防事故发生，所以它是电力系统重要的技术基础。
关键词：配电网；中性点接地；单相故障1 引言我国通过多年的运行积累了经验，伴随着科学技术的发展，终于攻克了中压电网中性点经消弧线圈接地系统的难题。
接地选线装置技术的成熟，对自动跟踪消弧线圈技术的完善，它的应用变的普遍，它在技术上支持了电网中性点经消弧线圈接地。
所以我国中压电网的发展方向是使用中性点经消弧线圈接地方式。
50年代前后，世界的各个国家开始使用不接地或经消弧线圈接地，10年以后，一些国家开始使用直接接地或经小电阻接地，另外有些国家使用原来的经消弧线圈接地方式。
2配电网中性点接地方式分析中性点接地方式有小电流接地和大电流接地方式。
小电流接地系统的特点，一是中性点非有效的接地，系统假如单相短路接地，那么有问题的部分的短路电流不会很大。
所以在系统在故障的时候，允许短时间的运行，能够减少了用户的停电时间。
它让供电更加可靠，对供电有着深远的意义。
二是当系统故障运行时，故障时的电压将快速的上升，非常的容易发生各种过电压的危险，然后系统会绝缘，严重的话会永久接地故障或者两相故障。
大电流接地系统的特点，一是单相接地故障并且使用中性点有效接地。
如果存在短路的问题的话，那么接地相电流会非常大，一定要立即切断接地相或者是三相，从而使系统的供电可靠性降低；二是如果故障的时候，没有出现没有接地的相对地电压变高的问题的话，那么接地系统的绝缘性能也会降低的。
110kV变压器中性点接地方式探讨摘要：分析100kV变压器中性点部份接地方式的缺点，指出经小电抗接地方式的优点，建议把目前的部分接地方式改为经小电抗接地方式。
关键词：变压器；中性点；接地方式变压器中性点接地方式有三种：1）不接地；2）直接接地；3）经电抗器接地。
再分细些，则直接接地可分为部份接地（有效接地）和全部接地（极有效接地）两种；而经电抗器接地可分为经消弧线圈接地和经小电抗接地两种。
变压器中性点接地方式不同，在其中性点上出现的过电压幅值也不同，所以过电压保护方案也不同。
一般变压器中性点不接地时中性点绝缘水平为全绝缘（与线端相同），不需要安装避雷器，但在多雷区且单进线装有消弧线圈的变压器应在中性点加装避雷器，其额定电压与线端相同。
一般变压器部份接地时中性点绝缘水平为半绝缘（仅为线端的一半），中性点按其绝缘水平的不同，应安装相应保护水平的避雷器。
实践证明：中性点部分接地时采用半绝缘的变压器运行基本上是安全的，仅在断路器出现非全相或严重不同期产生的铁磁谐振过电压可能危及中性点绝缘。
因此DL/T620-1997【1】规定宜在中性点装设间隙，对该间隙的要求为：“因接地故障形成局部不接地系统时该间隙应动作；系统以有效接地方式运行发生单相接地故障时间隙不应动作。
”为兼顾防雷方面要求还应并接相应避雷器。
当间隙与避雷器并接于中性点时应满足的要求为：“当系统单相接地系数大于5时间隙才动作，间隙在雷电接地瞬态过电压下不应动作；避雷器在工频和操作过电压下不应动作，在雷电接地的瞬态过电压下才动作。
”110kV变压器在部份接地系统中其中性点绝缘水平为35kV级，仅为线端绝缘水平的1/3，过电压保护方案变得十分困难。
笔者曾在【2】中作过介绍，建议把110kV变压器中性点接地方式改为经小电抗器接地。
但是事隔3年，各方面均发生不少变化，笔者认为有必要作进一步的陈述。
1中性点部份接地方式的缺点1.1避雷器难选为了兼顾防雷和内过电压，通常中性点的保护方式为避雷器与间隙并列运行。

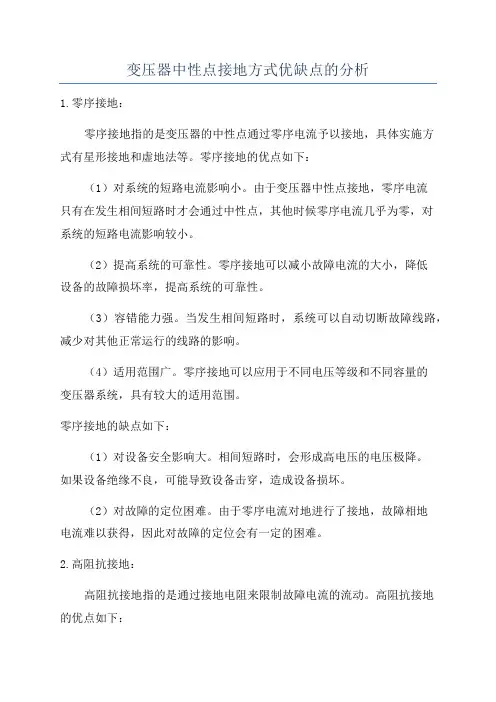

变压器中性点接地方式优缺点的分析1.零序接地：零序接地指的是变压器的中性点通过零序电流予以接地，具体实施方式有星形接地和虚地法等。
零序接地的优点如下：（1）对系统的短路电流影响小。
由于变压器中性点接地，零序电流只有在发生相间短路时才会通过中性点，其他时候零序电流几乎为零，对系统的短路电流影响较小。
（2）提高系统的可靠性。
零序接地可以减小故障电流的大小，降低设备的故障损坏率，提高系统的可靠性。
（3）容错能力强。
当发生相间短路时，系统可以自动切断故障线路，减少对其他正常运行的线路的影响。
（4）适用范围广。
零序接地可以应用于不同电压等级和不同容量的变压器系统，具有较大的适用范围。
零序接地的缺点如下：（1）对设备安全影响大。
相间短路时，会形成高电压的电压极降。
如果设备绝缘不良，可能导致设备击穿，造成设备损坏。
（2）对故障的定位困难。
由于零序电流对地进行了接地，故障相地电流难以获得，因此对故障的定位会有一定的困难。
2.高阻抗接地：高阻抗接地指的是通过接地电阻来限制故障电流的流动。
高阻抗接地的优点如下：（1）降低设备损坏率。
高阻抗接地限制了故障电流的流动，减小了设备损坏的可能性。
（2）减少对系统的干扰。
高阻抗接地可以减少电网因短路引起的干扰，提高电网的稳定性和可靠性。
（3）提供多重故障电流路径。
高阻抗接地通过接地电阻的方式为故障电流提供多重路径，提高了设备的容错能力。
高阻抗接地的缺点如下：（1）设备造价较高。
高阻抗接地需要设置接地电阻器和监测装置，增加了设备的造价。
（2）需要额外的维护工作。
高阻抗接地需要定期检查接地电阻器的工作状态，进行维护和保养。
3.低阻抗接地：低阻抗接地指的是变压器中性点通过低阻抗接地装置进行接地。
低阻抗接地的优点如下：（1）对设备保护较好。
故障发生时，低阻抗接地可以迅速将故障电流引走，保护设备不受损坏。
（2）对故障定位有利。
低阻抗接地可以通过检测故障电流的幅值和相位来定位故障点，提高了故障定位的准确性。
筑龙网W W W .Z H U L O N G .C O M 变压器中性点接地方式分析与探讨周志敏1.概 述中压电网以35KV、10KV、6KV 三个电压电压应用较为普遍，其均为中性点非接地系统，但是随着供电网络的发展，特别是采用电缆线路的用户日益增加，使得系统单相接地电容电流不断增加，导致电网内单相接地故障扩展为事故。
我国电气设备设计规范中规定35KV 电网如果单相接地电容电流大于10A，3KV—10KV 电网如果接地电容电流大于30A，都需要采用中性点经消弧线圈接地方式，而《城市电网规划设计导则》（施行）第59条中规定“35KV、10KV 城网，当电缆线路较长、系统电容电流较大时，也可以采用电阻方式”。
因对中压电网中性点接地方式，世界各国也有不同的观点及运行经验，就我国而言，对此在理论界、工程界也是讨论的热点问题，在中压电网改造中，其中性点的接地方式问题，现已引起多方面的关注，面临着发展方向的决策问题。
2.中性点不同的接地方式与供电的可靠性在我国中压电网的供电系统中，大部分为小电流接地系统（即中性点不接地或经消弧线圈或电阻接地系统）。
我国采用经消弧线圈接地方式已运行多年，但近几年有部分区域采用中性点经小电阻接地方式，为此对这两种接地方式作以分析，对于中性点不接地系统，因其是一种过度形式，其随着电网的发展最终将发展到上述两种方式。
2.1中性点经小电阻接地方式世界上以美国为主的部分国家采用中性点经小电阻接地方式原因是美国在历史上过高的估计了弧光接地过电压的危害性而采用此种方式用以泄放线路上的过剩电荷来限制此种过电压。
中性点经小电阻接地方式中，一般选择电阻的值较小。
在系统单相接地时，控制流过接地点的电流在500A 左右，也有的控制在100A 左右，通过流过接地点的电流来启动零序保护动作，切除故障线路。
其优缺点是： 2.1.1.系统单相接地时，健全相电压不升高或生幅较小，对设备绝缘等级要求较低，其耐压水平可以按相电压来选择。
2.1.2.接地时由于流过故障线路的电流较大零序过流保护有较好的灵敏度筑龙网W W W .Z H U L O N G .C O M 可以比较容易检除接地线路。
2.1.3.由于接地点的电流较大当零序保护动作不及时或拒动时将使接地点及附近的绝缘受到更大的危害导致相间故障发生。
2.1.4.当发生单相接地故障时无论是永久性的还是非永久性的均作用与跳闸使线路的跳闸次数大大增加严重影响了用户的正常供电使其供电的可靠性下降。
2.2中性点经消弧线圈接地方式1916年发明了消弧线圈并于1917年首台在德国Pleidelshein 电厂投运至今已有84年的历史运行经验表明其广泛适用于中压电网在世界范围有德国、中国前苏联和瑞典等国的中压电网均长期采用此种方式，显著提高了中压电网的安全经济运行水平。
采用中性点经消弧线圈接地方式，在系统发生单相接地时，流过接地点的电流较小，其特点是线路发生单相接地时，可不立即跳闸，按规程规定电网可带单相接地故障运行2小时。
从实际运行经验和资料表明，当接地电流小于10A 时，电弧能自灭，因消弧线圈的电感的电流可抵消接地点流过的电容电流，若调节得很好时，电弧能自灭。
对于中压电网中日益增加的电缆馈电回路，虽接地故障的概率有上升的趋势，但因接地电流得到补偿，单相接地故障并不发展为相间故障。
因此中性点经消弧线圈接地方式的供电可靠性，大大的高于中性点经小电阻接地方式，但中性点经消弧线圈接地方式也存在着以下问题：2.2.1.当系统发生接地时由于接地点残流很小且根据规程要求消弧线圈必须处于过补偿状态接地线路和非接地线路流过的零序电流方向相同故零序过流、零序方向保护无法检测出已接地的故障线路。
2.2.2.因目前运行在中压电网的消弧线圈大多为手动调匝的结构必须在退出运行才能调整也没有在线实时检测电网单相接地电容电流的设备故在运行中不能根据电网电容电流的变化及时进行调节所以不能很好的起到补偿作用仍出现弧光不能自灭及过电压问题。
中性点经消弧线圈接地方式存在的两大缺点，也是两大技术难题，多年来电力学者致力于解决这一技术难题，随着微电子技术、检测技术的发展和应用，我国已研制生产出自动跟踪消弧线圈及单相接地选线装置，并已投入实际运行取得良好筑龙网W W W .Z H U L O N G .C O M 效果，现在正处在推广应用阶段。
3.单相接地电容电流因中性点不接地方式在中压电网中仅是一种短期的过渡方式最终是要过度到经消弧线圈或小电阻接地方式而在改造前要对电网中的电容电流进行计算和测量，以给改造提供技术数据。
中压电网单相接地电容电流有以下几部分构成：3.1.系统中所有电气连接的全部线路（电缆线路、架空线路）的电容电流。
3.2系统中相与地之间跨接的电容器产生的电容电流。
3.3.因变配电设备造成的电网电容电流的增值。
系统中的电容电流可按下式计算：ΣIc=Σic1＋Σic21＋k％式中：Σic 电网上单相接地电容电流之和 ΣIc1线路和电缆单相接地电容电流之和Σic2系统中相与地间跨接的电容器产生的电容电流之和k％配电设备造成的电网电容电流的增值。
10KV 取16％、35KV 取13％。
在对电网上单相电容电流计算的基础上，为了准确选择和合理配置消弧线圈的容量，对系统运行中单相电容电流进行实测是十分必要的，微机在线实时检测装置为实测网上单相电容电流提供了快速准确的手段，其原理是，检测系统的不平衡电压E0，并以一定的采样周期检测线电压UAB，中性点位移电压U0及中性点位移电流I0，根据下式计算出单相接地电容电流。
E0=U0＋I0×Xc 式中：Xc 为系统对地容抗； 因Xc=（E0—U0）/I0则Ic=U 相/Xc=U 相I0/E0—U0式中Ic 为单相接地电容电流单相电容电流的检测也可以采用偏置电容法和中性点外加电容法，在测试中，可以选用几种不同容量的Cf（所加的偏置电容）测出几组数据，利用移动平均值获得单相接地电容电流，以减少测试中的误差。
4.微机控制消弧装置人工调谐的消弧线圈，因不能随着电网的运行实时调整补偿量，这样就不能保证筑龙网W W W .Z H U L O N G .C O M 电网始终处于过补偿状态，甚至导致系统谐振，并难以将故障发生时入地电流限制到最小。
我国研制微机自动跟踪消弧装置始于80年代，现已不断完善形成系列产品，并配套接地自动选线环节，有效的解决了中性点经消弧线圈接地方式的电网，长期难以解决的技术问题。
该装置的Z 型结构接地变压器，具有零序阻抗小，损耗低，并可带二次负荷，其可调电抗器为无级连续可调铁芯全气隙结构，具有调节特性好、线性度高、噪声低等特点，装置采用消弧线圈串电阻接地方式，以抑制消弧线圈导致谐振的问题，其微机控制单元是实现自动跟踪检测、调节、选线的核心，系统的响应时间小于20s 由过补、欠补、最小残流三种运行方式。
装置在运行中计算机周期采样，以获得电网运行的适时参数，计算机对系统电容电流、残流进行计算，根据设定值与计算值的偏差自动调整电抗器的电感量，从而实现消弧线圈运行在设定值上。
选线装置是通过计算机过对线路零序电流的采样，计算机根据采样电流的幅值和方向判断接地线路，可达到准确及时的检出有接地故障的线路。
5.110KV 分级绝缘变压器中性点国产110kV 变压器一般采用分级绝缘结构，中性点绝缘有35kV，44kV，60kV 电压等级，按原国标GB311－83《高压输变电设备的绝缘配合》和现行业标准DL/T620－1997《交流电气装置的过电压保护和绝缘配合》规定：雷电全波和截波耐受电压分别为180kV，250kV，325kV；短时工频耐受电压有效值分别为85kV，95kV，140kV。
电力系统中110kV 有效接地系统，为了限制单相接地短路电流、防止通信干扰和满足继电保护整定配置等要求，大部分110kV 变压器分级绝缘中性点是不直接接地运行的。
对于中性点不接地的分级绝缘变压器，当雷电波从线路侵入变压器到达变压器中性点以及系统单相接地、非全相运行，特别是伴随产生变压器励磁电感与线路对地电容谐振时，会产生较高的雷电过电压或工频稳态过电压，对分级绝缘变压器中性点构成威胁，甚至使绝缘损坏。
因此，分级绝缘变压器中性点的过电压保护通常采用FZ 型避雷器或氧化锌避雷器加并联水平棒间隙的保护方式。
