变压器中性点接地电阻柜样本(五岳电器)

产品说明书YH-BZJ 型变压器中性点接地电阻柜一、产品概述随着人民生活水平的不断提高,工业、生活用电量急剧增加,配电网发生了极大变化, 城市配电网也逐步由架空线改为电缆出线, 导致整个配电网对地电容电流增大, 从而对配电网中最主要的电气设备—变压器和电缆线路的绝缘耐压水平提出了更高的要求。

目前,中国6~35K V 的配电网中,变压器中性点接地主要采用不接地、经消弧线圈接地和经电阻接地三种接地方式。

如果变压器中性点采用不接地方式运行, 一旦发生单相接地故障, 由于弧光和铁磁谐振将使健全相产生很高的过电压, 可达正常电压的4~7倍; 这种过电压对电缆和开关柜的绝缘以及热稳定都会构成威胁。

当变压器中性点采用经消弧线圈接地时, 由于配电网的对地电容电流越来越大, 要求消弧线圈容量也不断增加, 在经济上不合理; 而且, 配电网中消弧线圈的存在会产生谐波污染, 在某次谐波作用下, 配电网容易发生谐振现象,谐振会使健全相产生数倍于正常值的过电压, 导致电缆、设备绝缘损坏,甚至单相接地发展至两相间短路。

变压器中性点采用经电阻接地方式时, 发生单相接地故障后, 由于电阻能吸收大量的弧光能量, 从根本上限制了健全相过电压倍数, 并且为了零序保护跳闸提供准确判据,大大减小了对配电网一二次电气设备的危害,增加了配电网的可靠性。

目前,在中国的北京、上海、南京、广州等城市,变压器中性点经电阻接地的方式得到了空前的发展和广泛的应用。

经过变电站和电厂实际应用经验证明, 变压器中性点经电阻接地方式是降低中压配电网内部过电压和消除谐振过电压的最有效方式。

现在,变压器中性点经电阻接地方式已被写入电力行业规程,电力行标D L /T 620-1997《交流电气装置的过电压保护和绝缘配合》第3. 1. 4条规定:“6~35K V 主要由电缆线路构成的送、配电系统,单相接地故障电容电流较大时, 可采用低电阻接地方式, 但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。

XNX-BNR变压器中性点接地电阻柜说明书保定市鑫诺翔电气有限公司目录一、概述 (2)二、型号说明 (2)三、技术参数 (2)四、产品特点 (3)五、常用规格型号、技术参数 (3)六、外形及安装 (4)七、订货须知 (5)一、概述保定市鑫诺翔电气有限公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于对中性点接地技术的产品研发.生产，对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。

我公司以进口特殊不锈钢合金材料，开发生产的系列不锈钢中性接地电阻柜装置.用于6～35kV系统，在电缆供电的系统中，接地电容电流较大。

当电流大于规定值时，有可能产生弧光接地过电压。

中性点采用电阻接地方式的目的就是给故障点注入阻性电流，其电阻分量电流为电容分量电流的1.05~1.1倍。

可以把故障电流限制得适度，提高继电保护灵敏度，同时使故障点仅可能发生局部轻微损伤，把暂态过电压限制到正常相对中性点电压的2.6倍，防止弧光过电压损坏主设备，同时对铁磁谐振过电压有显著作用。

二、型号说明三、技术参数1、海拨高度：不超过4000m2、环境温度：-40℃～+60℃3、相对湿度：不大于95%（25℃）4、安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃,5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）6、适用于：户内、户外7、电阻安装点：正常状态下中性点位移不超过运行相电压的3%特殊使用条件，请在订货时详细提出四、产品特点1.电阻柜柜体材质采用不锈钢板，外型美观，耐腐蚀性强，防护等级可达IP55。

2.根据不同的使用条件，电阻柜分为户内型和户外型。

进线方式可采用上进、侧进下出、上出和下进下出等，采用上进、侧进下出时柜体顶端装有穿墙套管。

柜体顶部装有吊环便于吊装。

3.电阻材质可采用特种合金材料或非金属特种材料阀片（如炭素材料阀片、氧化锌材料阀片）。

3.1合金材料：不锈钢镍铬合金（Cr20Ni80）材料导电率高.通流能力强，耐高温，最高使用温度可达1500℃，温度系数小≤ -0.045% /℃，阻值稳定，耐腐蚀、韧性好不变形，可靠性高。

AL-BNR系列变压器中性点接地电阻柜一、概述我公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于对中性点接地技术的产品研发、生产；对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。

我公司以进口特殊不锈钢合金材料，开发生产的系列不锈钢中性接地电阻柜，用于 6～35kV交流电网中。

在电缆供电的系统中，接地电容电流较大。

当电流大于规定值时会产生弧光接地过电压。

采用中性点电阻接地方式的目的就是给故障点注入阻性电流，使接地故障电流呈阻容性质，减小与电压的相位差，降低故障点电流过零熄弧后的重燃率，使过电压限制在相电压的2.6倍以内，提高继电保护的灵敏度作用于跳闸，从而有效保护系统正常运行。

在6～35kV交流电网中，特别是以电缆供电的网络采用电阻接地日益广泛。

但是，如果变压器绕组为“△”接法，电网中性点需要接地时，必须加装接地变压器，然后在接地变压器中性点与地之间装设电阻器。

AL-BNR变压器中性点接地电阻柜是我公司针对以上系统要求开发的包括接地变压器在内的成套接地设备，可安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中，实现这些电网采用中性点经电阻接地的系统运行方式。

二、型号说明AL － BNR－电阻值系统额定电压（KV）变压器中性点接地电阻柜保定市奥兰电气设备有限公司三、技术参数：1、海拨高度：不超过4000m2、环境温度：-40℃～+60℃3、相对湿度：不大于95%（25℃）4、安装场所：空气中不含化学腐蚀气体和蒸汽，无爆炸性尘埃5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）6、适用于：户内、户外7、电阻安装点：正常状态下中性点位移不超过运行相电压的3%注：特殊使用条件，请在订货时详细提出。

四.产品特点1、针对性强，保护到位AL-BNR变压器中性点接地电阻柜适用于系统中性点采用小电阻或中电阻接地的场合。

此时，电网出现单相接地故障时需立即跳闸切除故障线路。

ZZ-BNER 系列变压器中性点接地电阻柜一、概述随着城市电网的发展，电缆线路的比例逐年增多，导致对地电容电流的剧增。

对于以电缆线路为主的配电网络，如果采用以中性点不接地方式或中性点经消弧线圈接地方式运行，当发生单相接地故障时，会产生数倍幅值很高的过电压，容易发展成相间短路，使故障扩大，损坏电器设备，危害系统安全运行。

如果采用中性点经小电阻接地方式，则可以降低过电压倍数到2.5倍以下，使其不会对电器设备造成危害，延长电器设备使用寿命，又可以使继电器保护设备可靠操作，有选择地快速切除故障线路。

二、产品简介ZZ-BNER 系列变压器中性点接地电阻柜标准设备由接地电阻元件、支持绝缘子、绝缘套管、内部连线及柜体组成，适用于50 / 60Hz 电压等级为6～66kV 输配电系统，是用于连结变压器中性点与大地之间的一种限流保护型电器。

安装中性点接地电阻柜后，当发生非金属性接地时，流过接地点和中性点的电流比金属性接地时显著降低，非故障相电压上升也显著降低，有限流降压作用，避免了线路和设备可能遭受的破坏。

它通常用于短时工作制，不考虑长期通过大电流的能力，它的功率和电压等级视输配电系统的情况而定。

三、选型说明四、产品特点ZZ-BNER 系列变压器中性点接地电阻柜采用特种不锈钢合金材料制造，装置性能优点如下：1、电阻材质采用特种不锈钢或镍铬材料。

2、电阻柜柜体材质采用不锈钢或冷轧板，外形设计美观大方。

3、电阻抗拉强度高,抗拉强度≥700MPa 。

4、电阻率高，电阻率ρ≥1.05，减小电阻元件尺寸。

5、电阻抗氧化能力强，在1000℃高温下能够保持良好的抗氧化能力。

6、电阻有较高的阻值稳定性，电阻温度系数＜8.5×10-5Ω／℃。

7、电阻柜阻值误差＜±5%。

8、电阻器温升为通电时间10S 内不超过760℃。

9、电阻元件类型多样化，包括栅格型、网格型、带状型、螺旋绕线型、柱形绕线型等多结构电阻元件。

10、电阻实行规范化、标准化，每种类型的电阻可任意组合，装配快捷方便。

中性点接地电阻柜说明书太原合创自动化有限公司2011年2月目录一.概述二.引用标准三. 型号说明四. 产品说明五．使用条件六．HCH-FZG型发电机中性点接地电阻柜原理及安装尺寸七．HCH-BZG型变压器中性点接地电阻柜原理及安装尺寸八订货参数：一.概述随着电力系统的发展，在6KV-35KV电力系统中，我国目前普遍采用小电流接地系统，既中性点不接地、经消弧线圈接地或经电阻接地方式。

但是随着电力容量的增大，系统出线大多都采用电缆出线，造成配电网对地电容电流增大，从而超出设计规范中的标准。

如果中性点采用不接地方式，当发生单项接地故障时，使非故障相电压升高，易产生弧光放电，而产生过电压现象，危害系统稳定运行；采用消弧线圈接地方式，目前采用的补偿方式多为完全补偿，由于电网谐波的存在，配电网易发生谐振现象，从而导致设备的损坏；当中性点采用电阻接地时，则可以有效避免弧光接地闪络现象，降低非故障相的过电压，从而避免对电网及运行设备的危害，大大增加电网的可靠性，经过实际应用，此种方式是降低重压配电网内部过电压及消除谐振过电压的有效方式。

HCH-FZG或HCH-BZG系列中性点接地电阻柜，适用于6～35kV、50Hz中压配电电网中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。

当配电网内部出现故障时（二相短路、单相接地、单相断路等），配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备用切换,避免配电网和电气设备遭到破坏。

现在，中性点经电阻接地方式已经写入电力行业规程中。

DL/T620 -1997 《交流电气装置的过电压保护和绝缘配合》第3.1.4条规定“6~35KV主要由电缆线路构成的送、配电系统，单相故障接地电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。

w ww.w yw ww.wyw ww.wyw ww.wyw ww.wyw ww.w y ec.cnw ww.wy ec.cnw ww.wy ec.cnw ww.wy ec.cnw ww.wy ew ww.w y ec.cnw ww.wy ec.cnw ww.wy ec.cnw ww.wy ec.cnw ww.wy ew w w.wy ec.cnw ww.wy ec.cnw ww.wy ec.cnw ww.wy ec.cnw ww.wy ew w w.wy ec.cnw ww.wy ec.cnw ww.wy ec.cnw ww.wy ec.cnw ww.wy e 中华五岳，独尊泰山。

山东五岳电器有限公司坐落在雄伟的泰山脚下，位于极具中华传统文化底蕴的泰安城内。

作为独立法人的民营股份制企业，山东五岳电器有限公司专业从事高压电气设备智能在线监测产品的设计、生产、销售、工程咨询与技术服务工作。

公司整合国内外高压电气设备在线监测技术的优秀资源，依托山东科技大学、山东科学院等相关机构的技术优势，充分发挥在线监测产品上、下游企业的各自优势，形成了独具特点的产品开发、制造与售后服务工作体系。

紧跟国网公司智能电网建设的步伐，山东五岳电器有限公司开发了一系列智能电站建设的配套产品，包括变压器局部放电在线监测、绕组光纤测温在线监测、油中溶解气体在线监测、套管介损绝缘在线监测、风冷设备智能控制、有载开关在线监测，电量与非电量在线监测、变压器综合智能在线监测系统等。

所有这些产品作为山东泰开变压器有限公司电力变压器的配套部件，全部顺利通过了中国电科院组织的性能测试，成为满足国网产品供货资格的首批合格供应商之一。

在自主研发与合作开发基础上，公司积极引进国际知名品牌的智能在线监测产品，为国内外电力公司及石油、煤炭、化工、水电等多个行业提供了优良产品与技术服务，赢得了行业内竞争优势。

秉承“产品先进、质量可靠、服务一流”的经营理念，山东五岳电器有限公司将以最优良的产品与服务，努力成为广大电力用户最值得信赖的合作伙伴，为高压电气设备智能在线监测技术的发展贡献一份力量。

T130中性点接地电阻柜技术规格书1、设备名称：T130中性点接地电阻柜2、执行标准应遵循的主要现行标准GB156 《标准电压》GB311 《高压输变电设备的绝缘配合》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB/T13540 《抗地震性能试验》GB1208 《电流互感器》GB8287 《高压支柱瓷绝缘子》GB4208 《外壳防护等级》GB12944 《高压穿墙瓷套管》GB/T16927 《高电压试验技术》DL/T593 《高压开关设备共用技术条件》3、供货范围T130中性点接地电阻柜： 1台×3套4、技术要求：1）额定电压： 10/3 kV2）最高电压：12KV3）短时通电电流： 1000A4) 电流互感器：1000/55）通电时间：10s6）绝缘水平:额定短时工频耐受电压(有效值):42kv额定雷电冲击耐受电压(峰值)：75kv7）电阻材质：优质不锈钢8）爬距：≥3.1cm/kV9）在电阻器安装处，正常状态下电网中性点电位漂移不超过运行相电压的3%。

10）外壳材质：冷轧钢板或不锈钢板11）外壳防护等级：IP54（户外）5、技术服务5.l 项目管理合同签定后，供方应指定负责本工程的项目经理负责协调供方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。

5.2技术文件5.2.1在技术协议签订5天内，供方必须向设计院提供下列资料 2 份，其中 1份为电子版。

1 电阻柜外形图、安装尺寸2 安装接线图5.2.2 最终图纸应注明供方和需方订货合同号并有明显的最终版标记。

最终资料提交应保证不再任意修改，设备到货后与所提资料不符所造成的一切返工和损失由供方负责赔偿。

5.3 设备供货时提供下列资料8份：设备的开箱资料除了5.2.1条所述图纸资料外，还包括安装、运行、维护、修理说明书，部件清单，工厂试验报告，产品合格证等。

完整版变压器中性点接地电阻柜⼯作原理⽬录1. 概述........................ - 1 -2. 引⽤标准...................... - 2 -3. 型号含义...................... - 2 -4. 产品特点...................... - 2 -5. 使⽤条件...................... - 3 -6. 变压器中性点接地电阻柜⼯作原理 ............ - 4 -7. 变压器中性点接地电阻柜主要技术参数 .......... - 5 -8. 变压器中性点接地电阻柜接线原理图 ........... - 6 -9. 发电机中性点接地电阻柜⼯作原理 ............ - 7 -10. 发电机中性点接地电阻柜主要技术参数 .......... - 7 -11. 发电机中性点接地电阻柜接线原理图 ........... - 8 -12. 中性点接地电阻柜结构及安装尺⼨ ............ - 8 -13. 订货须知...................... - 10 -1?概述电⽹中性点接地⽅式是⼀个综合性的、系统性的问题，既涉及到电⽹的安全可靠性、也涉及电⽹的经济性。

中性点电阻接地系统近年来在我国城市电⽹和⼯业企业的配电⽹中得到越来越⼴泛的应⽤。

中性点经电阻接地系统在世界上很多国家，⽐如美国，欧洲，⽇本，俄罗斯等有着很多年的成熟可靠运⾏经验。

在6-35KV电⽹，我国基本上采⽤中性点不接地或消弧线圈（谐振）接地⽅式。

近20多年来⼀些城市电⽹负荷迅速增长、电缆线路增加很快、系统电容电流急剧增加、特别是近⼏年⼤规模城市电⽹改造，电缆线路逐步代替架空线路，电⽹结构⼤⼤加强。

在电缆线路为主的城市电⽹中采⽤不接地或经消弧线圈接地⽅式，因单相接地过电压烧坏设备的事故概率⼤⼤增加，为了解决这⼀⽭盾，许多城市电⼒部门在⼴泛考察、了解国外配电⽹中性点接地情况的基础上，结合本地电⽹的具体情况，经过充分的分析、研究，逐步采⽤中性点经电阻接地⽅式。

NS-BZ变压器中性点接地电阻柜使用说明书保定市新思达电气科技有限公司一、概述NS-BZ变压器中性点接地电阻柜是我公司针对目前电网情况，研制的中性点经电阻接地的专用成套设备。

对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。

可安装于6～66kV以电缆线路为主的发电厂厂用电系统、变电所供电系统、工矿企业配电网中，实现这些电网采用中性点经电阻接地的系统运行方式。

二、型号说明及功能特点1、型号说明NS—BZ □—□—□2、功能特点2.1 内部电阻器采用优质非金属特种材料或不锈钢材质镍铬合金，阻值稳定、导电率高、通流能力强、耐高温、防燃防爆；2.2 电阻柜一般用于户内，柜体采用喷塑冷轧钢板或不锈钢板制成，耐腐蚀，防护等级高；2.3 电阻柜智能控制器可监测记录系统正常时零序电流值、接地故障时单相接地电流值、接地时间、系统零序电压值、电阻器温度、电阻柜内环境温度及湿度，并能记录接地动作次数。

具有系统接地报警、环境超温动作及报警、电阻超温动作及报警、电阻断路监测报警、电阻接地超时保护动作及报警等报警输出功能，装置设有通讯接口，可将检测记录的信息传至主控室，与上位机通讯。

三、技术参数1、NS-BZ变压器中性点电阻柜技术参数推荐表2、外形图NS-BZ变压器中性点电阻柜外形图NS-BZ-10kV推荐尺寸：1200*1200*2000mm（宽*深*高）NS-BZ-35kV推荐尺寸：2800*1700*2200mm（宽*深*高）如带接地变，要考虑增加柜体尺寸。

注明：电阻柜的外型、尺寸、柜体材质和色标可根据用户具体要求设计制作。

3、原理接线图NS-BZ变压器中性点电阻器柜原理接线图NS-BZ变压器中性点电阻器柜原理接线图（带接地变）四、使用条件1、海拔高度不超过3000m；2、空气相对湿度不大于95%，无导电尘埃存在；3、环境温度：-40℃～+40℃；4、地震烈度不超过8度；5、无火灾，爆炸物，化学腐蚀品及剧烈振动场所。

目录1. 概述........................ - 1 -2. 引用标准...................... - 2 -3. 型号含义...................... - 2 -4. 产品特点...................... - 2 -5. 使用条件...................... - 3 -6. 变压器中性点接地电阻柜工作原理 ............ - 4 -7. 变压器中性点接地电阻柜主要技术参数 .......... - 5 -8. 变压器中性点接地电阻柜接线原理图 ........... - 6 -9. 发电机中性点接地电阻柜工作原理 ............ - 7 -10. 发电机中性点接地电阻柜主要技术参数 .......... - 7 -11. 发电机中性点接地电阻柜接线原理图 ........... - 8 -12. 中性点接地电阻柜结构及安装尺寸 ............ - 8 -13. 订货须知...................... - 10 -1•概述电网中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点电阻接地系统近年来在我国城市电网和工业企业的配电网中得到越来越广泛的应用。

中性点经电阻接地系统在世界上很多国家，比如美国，欧洲，日本，俄罗斯等有着很多年的成熟可靠运行经验。

在6-35KV电网，我国基本上采用中性点不接地或消弧线圈（谐振）接地方式。

近20多年来一些城市电网负荷迅速增长、电缆线路增加很快、系统电容电流急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门在广泛考察、了解国外配电网中性点接地情况的基础上，结合本地电网的具体情况，经过充分的分析、研究，逐步采用中性点经电阻接地方式。

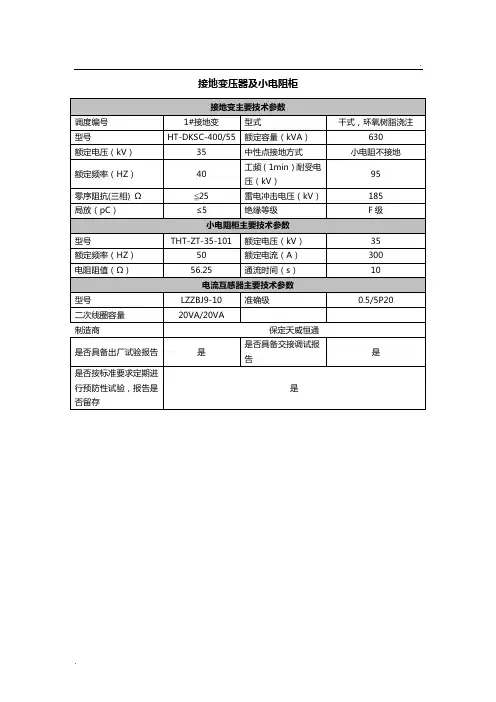

35kV变压器中性点接地电阻柜接地成套装置参数参考35kV变压器中性点接地电阻柜接地成套装置参数：⼀、基本技术参数要求1 、⼲式接地变压器1) 型号： DKSC-400/35 2) 额定容量： 400KVA 3) 额定电压：35kV±2×2.5% 4) 调压⽅式：⽆载调压 5) 最⾼电压：40.5kV6) 阻抗电压：≥6 %，允许偏差范围+5%～–5%; 7) 联接组别：ZN； 8) 冷却⽅式：AN 9) 绝缘要求：额定短时（1mim）⼯频耐受电压: 85kV 额定雷电冲击耐受电压: 200kV 绝缘耐热等级：F级；外绝缘耐污秽等级：Ⅲ级,爬电距离400mm 10) 损耗：按照Ⅸ型变压器的要求11) 空载电流：⼚家提供 12) 温升限值(周围环境温度40℃)： 13) 局放⽔平：≤5PC14) 噪⾳⽔平：在额定运⾏情况下，距变压器本体⽔平2m处，离地⾼度为变压器的1/2处，所测得的噪⾳⽔平≤55dB。

15) 使⽤条件：户外，中性点接接地电阻。

16) 使⽤寿命：30年 17) 结构要求：下部电缆进线，⾼压侧中性点与接地电阻连接。

18) 其余技术⽔平应符合GB10229-88中第六篇《接地变压器》的规定。

2、接地电阻器1) 电阻值：100Ω 2) 额定电压：35/√3 kV 3) 最⾼电压：40.5/√3 kV 4) 长期电流： A，温度不超过允许值⼚家提供5) 10s 通流：200A，温度不超过允许值⼆、成套装置箱变外壳要求1）接地成套装置箱体内包括接地变压器及接地电阻。

箱体的设计应美观⼤⽅、便于安装和维护，壳体材料采⽤不锈钢板，防腐、防⽔，防台风、防护等级为IP43。

2）设智能湿度控制器, 当环境湿度⾼于设定湿度时,⾃动启动加热器, 降低湿度, 当湿度低于设定湿度5%时, 停⽌加热；带⾃动温控换⽓，温控起始温度400C。

3）箱体内安装照明设备；照明开关装在箱体外，具有防⽔功能。

ZB-TNR 变压器中性点接地电阻柜一、概述保定众邦电气有限公司是高新技术企业，有长期电力系统中性点接地电阻的生产经验。

生产的6KV ～35KV 的ZB-TNR 系列变压器中性点接地电阻柜是电网中采用中性点经电阻接地的专用成套装置。

产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点，该产品已用于国家许多重点工程。

由于选择变压器中性点接地方式是一个涉及线路和设备的绝缘水平、通讯干扰、继电保护和供电网络安全可靠等等因素的综合性问题，所以我国配电网和大型工矿企业的供电系统做法各异，以前大都采用中性点不接地和经消弧线圈接地的运行方式。

近年来由于电力系统的发展，用户用电量的增大，一些省市电网大力推广电阻接地的运行方式。

二、型号说明三、技术指标配电系统中性点通常可分为不接地系统、经电阻接地系统和经消弧线圈接地系统。

各种接地方式不同，使用方式也不同。

随着城网农网改造的深入发展，6KV ～35KV 配电网容量迅速增加，网络结构日趋完善，根据建设需要，架空裸导线路正逐渐被电缆和绝缘导线线路替代，与此同时，由于过电压引发的开关柜和家用电器烧坏等事故也屡见不鲜。

因此，如何有效经济的设置中性点接地成为当前供用电工作的重点。

当安装中性点接地电阻柜后，当发生非金属性接地时，受接地点电阻的影响，流过接地点和中性点的电流比金属性接地时有显著降低，同时，健全相电压上升也显著降低，零序电压值约为单相金属性接地的一半。

由此可见，采用中性点经电阻接地，有接地故障时可起到限流降压作用。

有试验表明，由于中性点电阻能吸附大量的谐振能量，在有电阻器的接地方式中，从根本上抑制了系统谐振过电压。

ZB － TNR －电阻值 额定电压值变压器中性点接地电阻柜 保定众邦电气有限公司变压器星接时可以直接使用电阻接地系统，变压器为角接时，可以安装独立的接地变压器，中性点电阻与之连接使用。

采用经电阻接地方式的系统当发生单相金属性接地后，健全相电压上升至系统电压，接地跳开后，三相电压迅速恢复到正常值。
