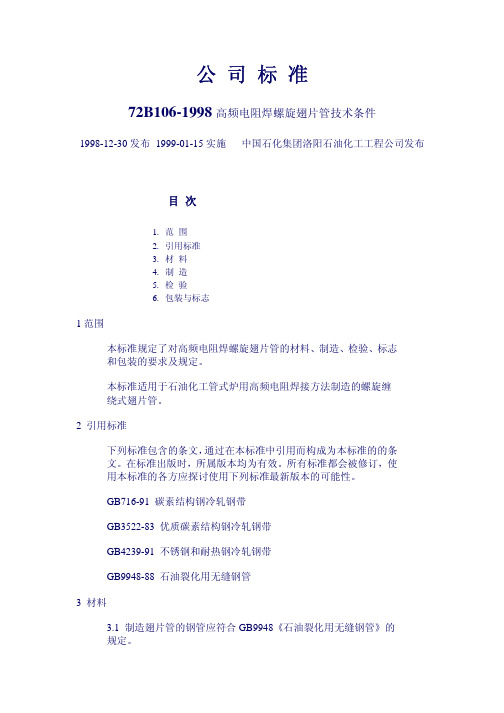

公司标准72B106-1998 高频电阻焊螺旋翅片管技术条件1998-12-30发布1999-01-15实施中国石化集团洛阳石油化工工程公司发布目次1. 范围2. 引用标准3. 材料4. 制造5. 检验6. 包装与标志1范围本标准规定了对高频电阻焊螺旋翅片管的材料、制造、检验、标志和包装的要求及规定。

本标准适用于石油化工管式炉用高频电阻焊接方法制造的螺旋缠绕式翅片管。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的的条文。

在标准出版时，所属版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB716-91 碳素结构钢冷轧钢带GB3522-83 优质碳素结构钢冷轧钢带GB4239-91 不锈钢和耐热钢冷轧钢带GB9948-88 石油裂化用无缝钢管3 材料3.1 制造翅片管的钢管应符合GB9948《石油裂化用无缝钢管》的规定。

3.2 当制造翅片管的钢管选用GB9948范围以外的材料时，应符合设计文件的规定。

3.3 翅片用冷轧钢带，采用碳素结构钢时应符合GB716《碳素结构钢冷轧钢带》的规定；采用优质碳素结构钢时应符合GB3522《优质碳素结构钢冷轧钢带》的规定；采用不锈钢和耐热钢时应符合GB4239《不锈钢和耐热钢冷轧钢带》的规定。

3.4 钢管和翅片材料，应有出厂质量合格证明书。

有下列情况之一时应复验：a) 质量合格证明书的内容或项目不全；b) 制造单位对材料的质量有疑义；c) 用户要求增加检验的项目；d) 设计文件上有规定时。

所有复验结果应符合相关标准和设计文件的规定，方可使用。

3.5 代用材料时应征得设计单位的书面同意。

4 制造4.1 翅片与钢管的焊接应进行焊接工艺评定。

翅片与钢管的焊着率应符合表1的规定。

表1 翅片焊着率钢管材料翅片材料焊着率%优质碳素钢碳素钢≥ 90合金钢和耐热钢合金钢和耐热钢≥ 80不锈钢不锈钢≥ 854.2 钢管与翅片的拼接4.2.1 焊接翅片管的管子长度不大于7m时，不允许拼接；大于7m时，允许有一个焊接接头，且拼接的最短管长不得小于1.5mm。

双金属轧制翅片管标准双金属轧制翅片管的标准可以分为国际标准和行业标准两种：国际标准:1. ASTM A499-15(2019) - “Standard Specification for Steel Bars and Shapes, Carbon Rolled from "T” Rails”2. ASTM A507-16(2020) - “Standard Specification for Drawing Alloy Steel, Sheet and Strip, Hot-Rolled and Cold-Rolled”3. ASTM A1022/A1022M-16a(2020) - “Standard Specification for Deformed and Plain Stainless Steel Wire and Welded Wire for Concrete Reinforcement”4. ASTM A108-18 - “Standard Specification for Steel Bar, Carbon and Alloy, Cold-Finished”5. ASTM A510/A510M-18 - “Standard Specification for General Requirements for Wire Rods and Coarse Round Wire, Carbon Steel, and Alloy Steel”行业标准：1. HG/T 20588-2011 - “双金属激励器用连轧热风管”2. HG/T 20593-2011 - “双金属激励器用连轧热风轧制翅片管”3. HG/T 3651-1999 - “汽轮机用铜合金、铝合金连轧翅片管技术条件”4. HG/T 3673-1999 - “不锈钢、钢合金连轧翅片管技术条件”以上是一些常见的双金属轧制翅片管的标准，具体使用哪种标准需要根据具体的使用需求和行业要求来确定。

螺旋管执行标准螺旋管是一种常用的输送设备，广泛应用于石化、冶金、建材、食品等行业。

为了确保螺旋管的质量和安全运行，制定了一系列的执行标准，下面将对螺旋管执行标准进行详细介绍。

首先，螺旋管的执行标准主要包括以下几个方面：1. 设计标准，螺旋管的设计应符合国家相关标准和规范，包括结构设计、强度计算、材料选用等方面的要求。

设计标准的严格执行可以确保螺旋管在使用过程中具有足够的承载能力和稳定性。

2. 制造标准，螺旋管的制造应符合相关的制造工艺标准，包括工艺流程、焊接工艺、材料加工等方面的要求。

制造标准的执行可以保证螺旋管的质量稳定，减少因制造工艺不合格而导致的质量问题。

3. 检测标准，螺旋管在制造完成后需要进行严格的检测，以确保其质量符合要求。

检测标准包括外观质量检测、尺寸偏差检测、焊缝质量检测等内容，执行标准可以有效地保证螺旋管的质量。

4. 安装标准，螺旋管在安装过程中需要严格按照相关的安装标准进行操作，包括安装位置、固定方式、连接方式等方面的要求。

安装标准的执行可以确保螺旋管在使用过程中具有良好的安全性和稳定性。

总的来说，螺旋管的执行标准对于保证其质量和安全运行起着至关重要的作用。

只有严格执行相关标准，才能有效地预防螺旋管在使用过程中出现质量问题，保障生产和运输的顺利进行。

除此之外，螺旋管的执行标准还需要根据具体的行业和用途进行细化和补充，以满足不同场合对螺旋管质量和安全性的要求。

因此，在实际生产和使用过程中，需要根据具体情况对螺旋管的执行标准进行进一步的补充和完善。

综上所述，螺旋管的执行标准对于保证其质量和安全运行至关重要，需要严格执行相关标准，并根据实际情况进行进一步的完善和补充，以确保螺旋管在使用过程中具有良好的性能和安全性。

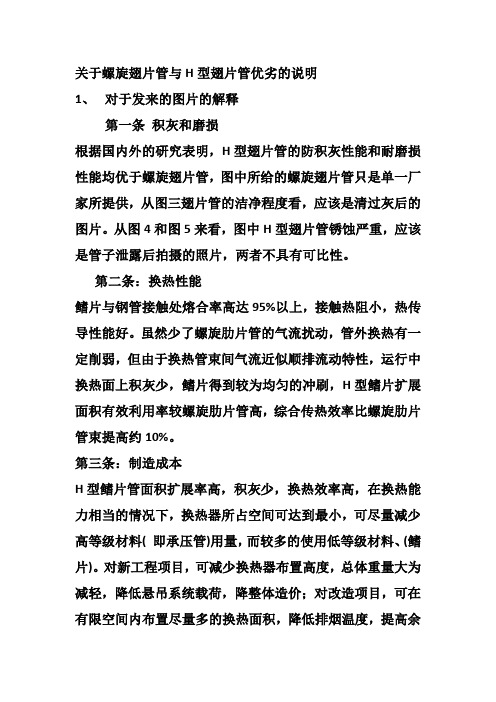

关于螺旋翅片管与H型翅片管优劣的说明1、对于发来的图片的解释第一条积灰和磨损根据国内外的研究表明，H型翅片管的防积灰性能和耐磨损性能均优于螺旋翅片管，图中所给的螺旋翅片管只是单一厂家所提供，从图三翅片管的洁净程度看，应该是清过灰后的图片。
