电力系统中低压电气设备继电保护的类型与选择摘要：低压电气设备是保障电力系统安全运行的重要因素，因此对于继电保护有着关键作用。

本文围绕电力系统中低压电气设备继电保护的类型展开讨论，分析选择类型。

提高电力系统低压电气设备中的设置应用，以确保电力系统的稳定工作。

关键词：电力系统、低压电气设备、继电保护、类型与选择、正文:1.电力系统继电保护装置功能作用当电力系统中的电力元件（如发电机、线路、等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。

实现这种自动化措施的成套设备，一般通称为继电保护装置。

继电设备的基本原理是继电保护主要是利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化构成继电保护动作的原理，还有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高[1]。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分（和定值调整部分）、逻辑部分、执行部分。

继电设备的作用能够监视电力系统的正常运行，当电力系统元件发生故障时，该元件的继电保护装置会迅速准确的给发生故障元件发送跳闸命令，进行断路。

能够将故障元件和电力系统切断，减少电力元件本身的损坏，同时能够降低电力系统的安全问题。

继电设备能够在不同的危险情况下发出不同的信号，提示管理人员进行及时的检修检查，在最小问题进行检查尽快恢复正常，避免更大问题发生[2]。

继电设备另外一个关键作用就是在于实现电力系统的自动化和远程操作，逐渐实现自动控制工业化。

是自动化技术的实际应用的有效成果。

1.电力系统低压电气设备继电保护类型电力系统低压电器设备继电保护类型大致有:反时限过电流保护、定时限过电流保护、电流速断保护、低电压保护、欠载保护、过载保护、缺相不平衡保护、堵转过流保护、接地保护过电压保护启动加速超时保护、欠功率保护、相序保护、过热保护。

电力系统继电保护的方案选择电力系统继电保护是一个重要的安全保障措施，它主要是为了保护电力系统设备和线路免遭故障事故的损害，保证电力系统稳定运行。

在进行电力系统继电保护的方案选择时，需要考虑多个因素，包括设备种类、系统结构、经济性等。

本文将从几个方面来探讨电力系统继电保护的方案选择。

一、设备种类的选择电力系统继电保护的设备种类有很多种，主要包括断路器、接触器、开关等。

不同的设备种类具有不同的特点和适用范围，因此在进行方案选择时需要仔细考虑。

对于高压电气设备，建议采用断路器进行保护。

断路器能够快速切断电路，保护设备在短路故障等情况下免受损害。

而对于低压电气设备，建议采用接触器。

接触器结构简单，价格便宜，适用于较小的电流范围内的保护。

而对于电力系统中的电缆线路，采用开关进行保护则更为适宜。

开关具有可靠性高、寿命长、操作便利等特点，能够在故障发生时快速切断电路。

二、系统结构的选择在电力系统继电保护的方案选择中，系统结构也是一个重要的考虑因素。

一般而言，有集中式方案和分散式方案之分。

集中式方案是将所有的继电保护设备集中在一起，形成一个集成的保护系统。

这种方案的优点是可靠性高，操作方便。

但是，由于所有的保护都集中在一起，一旦其中一台设备发生故障，整个系统都会受到影响。

分散式方案则将保护设备分散在各个设备上，形成一个互不干扰的保护系统。

这种方案的优点是实现了故障局部化和隔离，故障点定位方便。

但是，由于保护设备分散在各个设备上，需要进行相互之间的协调控制，而这一过程也会产生一定的复杂性。

三、经济性的选择在电力系统继电保护方案选择的过程中，经济性也是一个不可忽视的考虑因素。

不同的保护设备具有不同的价格和维护成本，因此需要进行经济性分析，选择最合适的安全保障方案。

一般而言，成本较高的保护设备可以采取集中式的方案，这样可以更加有效的节约成本。

而对于成本较低的保护设备，则可以采用分散式的方案，以节约成本为主。

综上所述，电力系统继电保护方案的选择需要考虑多个因素，包括设备种类、系统结构、经济性等。

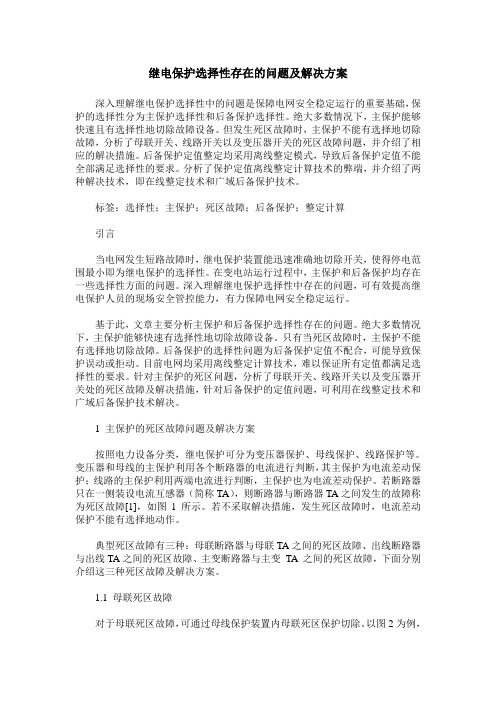

继电保护选择性存在的问题及解决方案深入理解继电保护选择性中的问题是保障电网安全稳定运行的重要基础，保护的选择性分为主保护选择性和后备保护选择性。

绝大多数情况下，主保护能够快速且有选择性地切除故障设备。

但发生死区故障时，主保护不能有选择地切除故障，分析了母联开关、线路开关以及变压器开关的死区故障问题，并介绍了相应的解决措施。

后备保护定值整定均采用离线整定模式，导致后备保护定值不能全部满足选择性的要求。

分析了保护定值离线整定计算技术的弊端，并介绍了两种解决技术，即在线整定技术和广域后备保护技术。

标签：选择性；主保护；死区故障；后备保护；整定计算引言当电网发生短路故障时，继电保护装置能迅速准确地切除开关，使得停电范围最小即为继电保护的选择性。

在变电站运行过程中，主保护和后备保护均存在一些选择性方面的问题。

深入理解继电保护选择性中存在的问题，可有效提高继电保护人员的现场安全管控能力，有力保障电网安全稳定运行。

基于此，文章主要分析主保护和后备保护选择性存在的问题。

绝大多数情况下，主保护能够快速有选择性地切除故障设备。

只有当死区故障时，主保护不能有选择地切除故障。

后备保护的选择性问题为后备保护定值不配合，可能导致保护误动或拒动。

目前电网均采用离线整定计算技术，难以保证所有定值都满足选择性的要求。

针对主保护的死区问题，分析了母联开关、线路开关以及变压器开关处的死区故障及解决措施，针对后备保护的定值问题，可利用在线整定技术和广域后备保护技术解决。

1 主保护的死区故障问题及解决方案按照电力设备分类，继电保护可分为变压器保护、母线保护、线路保护等。

变压器和母线的主保护利用各个断路器的电流进行判断，其主保护为电流差动保护；线路的主保护利用两端电流进行判断，主保护也为电流差动保护。

若断路器只在一侧装设电流互感器（简称TA），则断路器与断路器TA之间发生的故障称为死区故障[1]，如图1所示。

若不采取解决措施，发生死区故障时，电流差动保护不能有选择地动作。

电力系统继电保护的选择性分析摘要：电力系统短路若不能及时消除将造成严重后果，为此需装设继电保护装置来确保电力系统的安全稳定运行。

电力系统出现故障时，继电保护自动的有选择的快速动作于断路器跳闸，最大程度保证非故障部分继续运行，继电保护即满足选择性的要求，为此，电力系统的继电保护需设置主保护、近后备保护、远后备保护，并通过继电保护的不同动作时限实现主保护、近后备保护、远后备保护的顺序动作。

关键词：断路器，电力系统，继电保护，选择性电力系统由发电、输电、变电、配电、用电五个环节组成，由于电能本身所固有的特点，五个环节在同一瞬间完成，其中任何一个环节故障或异常均会影响到其它几个环节的正常运行，然而电气设备由于绝缘老化、设计制造缺陷、自然条件影响、运行维护、操作管理水平等因素均会引发设备出现故障或异常状态，一旦设备出现故障或异常，轻则破坏电力系统的正常运行，重则烧毁电气设备、造成人员伤亡和大面积的停电事故。

所以，为保证电力系统的安全稳定运行，除加强运行管理和检修、实验以外，还必须装设性能可靠的电力系统继电保护装置。

电力系统继电保护装置是指反应电力系统中电气设备的电气运行参数，并根据其进行故障、异常状态判断，动作于断路器跳闸或发出报警信号的一种自动装置。

其基本任务是：电气设备发生故障时，继电保护自动、迅速、有选择地将故障设备从电力系统中切除，保证非故障部分继续运行；电气设备出现异常状态，继电保护经过一定的延时，并根据运行维护条件动作于信号或断路器跳闸。

通过继电保护装置作用的发挥，避免电力事故的发生。

根据电力系统继电保护装置的基本任务得知，当电气设备出现故障时，继电保护装置动作并使相应的断路器跳闸，自动将故障设备从系统中切除，以保证非故障部分继续运行。

结合电力系统运行的安全、可靠、经济、优质四个基本要求，则要求继电保护装置动作首先要保证能切除故障，其次是因断路器跳闸造成的停电范围要实现最小，这就是电力系统继电保护选择性的要求，选择性的定义为:电力系统发生故障时，继电保护装置仅将故障设备从系统中切除，使非故障设备仍能正常运行。

1. 在中性点直接接地电网中发生接地短路时，（）零序电压最高。

（A）保护安装处（B）接地故障点处（C）变压器接地中性点处（D）系统电源处2. 三段式电流保护中灵敏性最好的是（）。

(A) I段（B）Ⅱ段（C）Ⅲ段（D）灵敏度一样3.三种圆特性的阻抗继电器中，（）既能测量故障点的远近，又能判别故障方向。

（A）全阻抗继电器（B）方向阻抗继电器（C）偏移特性阻抗继电器（D）三种都不能同时实现4. 线路纵联差动保护可作线路全长的（）保护。

(A)主保护 (B)限时速动 (C)后备（D）辅助5. 由于潜供电流的影响，单相自动重合闸的动作时限比三相自动重合闸的动作时限（）。

（A）长一些（B）一样长（C）短一些（D）不能确定6. 线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为（）。

（A）保护相继动作；（B）保护有死区；（C）保护不正确动作；（D）保护既存在相继动作又存在死区。

7. 当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的（）的体现。

（A）快速性（B）选择性（C）可靠性（D）灵敏性8. 中性点直接接地系统，最常见的短路故障是（）。

(A)金属性两相短路 (B)三相短路(C)两相接地短路(D)单相接地短路9. 装有三相一次自动重合闸装置的线路上，发生永久性故障，断路器切断短路电流的次数是（）。

（A）一次（B）二次（C）三次（D）五次答案：B。

注意是切断。

断路器动作的次数是？10. 时间继电器在继电保护装置中的作用是（）。

（A）计算动作时间（B）建立保护动作延时（C）计算停电时间（D）计算断路器停电时间11.低电压继电器是反映电压（）。

（A）上升而动作（B）低于整定值而动作（C）为额定值而动作（D）视情况而异的上升或降低而动作12. 在电网中装设带有方向元件的过流保护是为了保证动作的（）。

（A）选择性（B）可靠性（C）灵敏性（D）快速性13. 阻抗继电器常用的接线方式除了o0接线方式外，还有（）。

欢迎共阅一、选择题：1、 距离保护Ⅱ段的保护范围一般为（c ）。

(A)线路全长85%； (B)线路全长；(C)线路全长及下一线路的30%~40%； (D)线路全长及下一线路全长2345(C)与故障点距离无关； (D)距离故障点越近就越低。

6、 大电流接地系统中，任何一点发生单相接地时，零序电流等于通过故障点电流的（ C ） 。

(A)2倍； (B)1.5倍； (C)1／3倍； (D)1／5倍。

7、在大接地电流系统中，故障电流中含有零序分量的故障类型是（ C ）。

(A)两相短路； (B)三相短路； (C)两相短路接地； (D)与故障类型无关。

8、电力系统发生振荡时，各点电压和电流（ A ）。

9D）D））。

(A)跳闸信号；（B）预告信号；（C）延时信号；（D）瞬时信号。

13、电流速断保护（ B ）。

(A)能保护线路全长； (B)不能保护线路全长；(C)有时能保护线路全长； (D)能保护线路全长并延伸至下一段。

14、高频保护的保护范围（ A ）。

（A）本线路全长；（B）相邻一部分；（C）相邻线路；（D）本线路全长及下一段线路的一部分。

15、高压输电线路的故障，绝大部分是（ A ）。

(A)单相接地短路； (B)两相接地短路； (C)三相短路； (D)20、后备保护分为（ C ）A、近后备B、远后备C、近后备和远后备D、都不对21、零序保护的最大特点（ A ）A、只反映接地故障B、反映相间故障C、反映变压器的内部D、线路故障22、定时限过流保护动作值按躲过线路（ A ）电流整定A、最大负荷B、平均负荷C、末端短路D、出口短路23、距离保护第一段动作时间是（ B ）A、绝对零秒B、保护装置与断路器固有的动作时间C、可以按需要而调整D、0.1sC.纠正开关偷跳D.防止断路器辅助接点损坏而不能起动重合闸。

27、电力系统在运行中发生短路故障时，通常伴随着电压（ B ）A、大幅度上升B、急剧下降C、越来越稳定D、不受影响28、超高压线路单相接地故障时，潜供电流产生的原因是（C ）A、线路上残存电荷B、线路上残存电压C、线路上电容和电感耦合D、开关断口电容29、电力线路发生故障时，本线路继电保护的反应能力。

继电保护选择题习题第一题：在电力系统中，为了实现对电力设备进行保护和控制，需要使用继电保护装置。

下列哪种装置不属于继电保护装置？A. 熔断器B. 保护继电器C. 互感器D. 断路器解析：选项A中的熔断器属于电器保护装置，用于保护电路中的线路或设备。

选项B中的保护继电器是继电保护装置的主要组成部分，用于检测电力系统中的故障信号并触发操作。

选项C中的互感器是测量和采集电流和电压信号的装置，常用于继电保护系统中。

选项D中的断路器也是继电保护装置的一种，用于在电力系统中断开故障电路。

因此，正确答案是A. 熔断器。

第二题：在继电保护系统中，主要用到的保护继电器类型包括下列哪些？A. 过流继电器B. 电压继电器C. 过欠压继电器D. 电流方向继电器解析：选项A中的过流继电器常用于检测电路中的过流故障，通过比较电流信号与设定值来判断是否触发动作。

选项B中的电压继电器用于检测电力系统中的电压异常情况，如过高或过低的电压。

选项C中的过欠压继电器主要用于对电力系统中的欠压情况进行保护。

选项D中的电流方向继电器用于检测电流的方向，常用于负荷的监测和保护。

因此，正确答案是A. 过流继电器、B. 电压继电器、C. 过欠压继电器、D. 电流方向继电器。

第三题：在继电保护系统中，选择合适的保护继电器需要考虑哪些因素？解析：在选择合适的保护继电器时，需要考虑以下因素：1. 故障类型：根据电力系统中可能发生的不同故障类型，选择相应的保护继电器。

例如，过流继电器适用于检测短路故障，而差动继电器适用于检测线路接地故障。

2. 电压和电流范围：根据电力系统的额定电压和额定电流，选择适合的保护继电器。

保护继电器的额定电流应与被保护设备的额定电流匹配。

3. 灵敏度和准确性：保护继电器应具备足够的灵敏度和准确性，以确保对故障的快速检测和动作。

这可以通过选择合适的检测元件和调整继电器的参数来实现。

4. 可靠性和稳定性：保护继电器应具备可靠的性能，以保证在电力系统故障时能够正常运行，并且具备稳定的触发和复位特性。

370. 调整电力变压器分接头，会在其差动回路中引起不平衡电流的增大，解决方法为(B)。

(A)增大短路线圈的匝数；(B)提高差动保护的整定值(C)减少短路线圈的匝数；(D)不需要对差动保护进行调整。

371. 两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时(C)。

(A)容量和变比都增加一倍；(B)变比增加一倍，容量不变；(C)变比不变，容量增加一倍；(D)变比、容量都不变372. 中间继电器的电流保持线圈在实际回路中可能出现的最大压降应小于回路额定电压的(A)。

(A)5％；(B)10％；(C)15％；(D)20％。

373. 电流互感器二次回路接地点的正确设置方式是(C)。

(A)每只电流互感器二次回路必须有一个单独的接地点；(B)所有电流互感器二次回路接地点均设置在电流互感器端子箱内；(C)电流互感器的二次侧只允许有一个接地点，对于多组电流互感器相互有联系的二次回路接地点应设在保护屏上；(D)电流互感器二次回路应分别在端子箱和保护屏接地。

374. 电动机电流保护的电流互感器采用差接法接线，则电流的接线系数为(B)。

(A)1；(B)√3；(C)2；(D)0.5。

375. 选用的消弧回路所用的反向二极管，其反向击穿电压不宜低于(A)。

(A)1000V；(B)600V；(C)2000V；(D)400V。

376. 在Y，dll接线的变压器低压侧发生两相短时,星形侧的某一相的电流等于其他两相短路电流的(B)。

(A)√3倍；(B)2倍；(C)1/2；(D)1/3。

377. 高频闭锁零序保护，保护停信需带一短延，这是为了(C)。

(A)防止外部故障时因暂态过程而误动；(B)防止外部故障时因功率倒向而误动；(C)与远方起动相配合，等待对端闭锁信号的到来，防止区外故障时误动；(D)防止区内故障时拒动。

378. 输电线路潮流为送有功、受无功，以UA为基础，此时负荷电流IA应在(B)。

(A)第一象限；(B)第二象限；(C)第三象限；(D)四象限。

电力系统继电保护的方案选择引言在电力系统中，继电保护是一项至关重要的任务。

它的目标是在电力系统发生故障时，及时检测并采取措施，以防止故障扩大并保护设备的平安运行。

随着电力系统规模的不断扩大和技术的进步，继电保护方案的选择变得越来越重要。

本文将介绍几种常见的电力系统继电保护方案，并对它们的优缺点进行比拟。

1. 集中式继电保护方案集中式继电保护方案是一种常见的方案，它采用集中控制器来监测整个电力系统，并在故障发生时采取相应的措施。

该方案的优点是系统结构简单，容易实施和维护。

此外，集中式继电保护方案具有较高的可靠性和稳定性，能够有效地保护电力系统。

然而，该方案的缺点是集中控制器的单点故障可能影响整个系统的运行。

分布式继电保护方案是一种相对较新的方案，它采用分布式的继电保护装置来监测电力系统的不同局部。

这些装置可以独立工作，并在故障发生时采取相应的措施。

该方案的优点是分布式装置之间的通信负荷较低，系统具有较强的抗干扰能力。

此外，分布式继电保护方案还具有较高的可靠性和灵巧性，能够适应不同电力系统的需求。

然而，该方案的缺点是系统结构较为复杂，需要更多的维护工作。

3. 智能继电保护方案智能继电保护方案是一种结合了集中式和分布式继电保护的方案。

它采用智能继电保护装置来监测电力系统，并与集中式控制器进行通信。

这种方案的优点是能够充分利用智能装置的功能，并在故障发生时采取相应的措施。

此外，智能继电保护方案还具有较高的可靠性和灵巧性，能够满足不同电力系统的需求。

然而，该方案的缺点是系统本钱较高。

在选择电力系统继电保护方案时，需要根据具体的情况来进行评估和比拟。

以下是一些考虑因素：•系统规模：集中式继电保护方案适用于较小规模的电力系统，而分布式继电保护方案适用于较大规模的电力系统。

•可靠性要求：如果电力系统的可靠性要求较高，那么可以选择集中式或分布式继电保护方案。

如果要求更高的可靠性，那么可以选择智能继电保护方案。

•系统复杂性：集中式继电保护方案具有较低的系统复杂性，而分布式继电保护方案和智能继电保护方案具有较高的系统复杂性。
