常用配电网调压方式

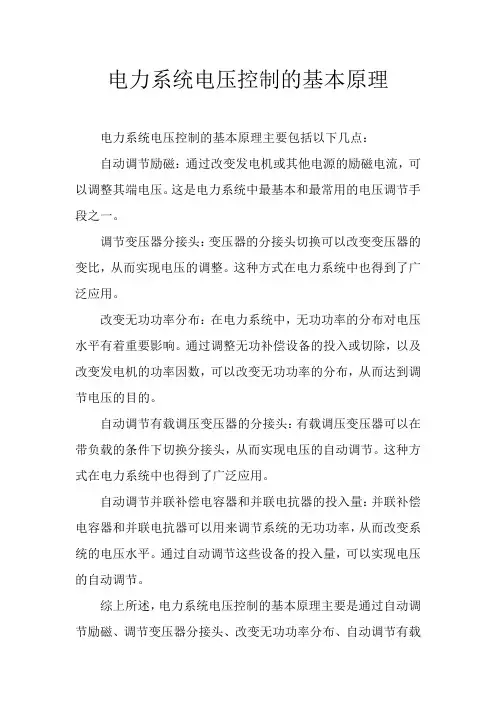

电力系统电压控制的基本原理
电力系统电压控制的基本原理主要包括以下几点：
自动调节励磁：通过改变发电机或其他电源的励磁电流，可以调整其端电压。

这是电力系统中最基本和最常用的电压调节手段之一。

调节变压器分接头：变压器的分接头切换可以改变变压器的变比，从而实现电压的调整。

这种方式在电力系统中也得到了广泛应用。

改变无功功率分布：在电力系统中，无功功率的分布对电压水平有着重要影响。

通过调整无功补偿设备的投入或切除，以及改变发电机的功率因数，可以改变无功功率的分布，从而达到调节电压的目的。

自动调节有载调压变压器的分接头：有载调压变压器可以在带负载的条件下切换分接头，从而实现电压的自动调节。

这种方式在电力系统中也得到了广泛应用。

自动调节并联补偿电容器和并联电抗器的投入量：并联补偿电容器和并联电抗器可以用来调节系统的无功功率，从而改变系统的电压水平。

通过自动调节这些设备的投入量，可以实现电压的自动调节。

综上所述，电力系统电压控制的基本原理主要是通过自动调节励磁、调节变压器分接头、改变无功功率分布、自动调节有载
调压变压器的分接头以及自动调节并联补偿电容器和并联电抗器的投入量等手段来实现的。

这些手段可以单独使用，也可以组合使用，以实现对电力系统电压的有效控制。

电力系统电压调整的常用方式
电力系统电压调整的常用方法有三种。

1、增属无功功率进行调压，如发电机、调相机、开联电容器、并联电抗器调压。

2、改变有功功幸和无功功率的分市进行闹压。

如调压实压器、改变变压器分接头调压。

3、改变网络参数进行调压，如串联电容器、投停叶列运行变压器、投停空转或餐然高压纬路调。

按规定的运行电压允许偏差，在电力系统高峰负荷时期将电压中枢点的电压调整到电压曲线上限，在低谷负荷时期将电压调整到电压曲线下限的电压调整方法。

电力系统在高峰负荷时，输电线和变压器的传输功率大，它们的电压损耗也大，用户处的电压偏低；在低谷负荷时，输电线和变压器的传输功率小，它们的电压损耗也减小，用户处的电压偏高。

扩展资料
为了保持较好的供电电压质量、减小用户处的电压变化幅度，要求电力系统实行逆调压。

电力系统实现逆调压应具备的一些条件:
①要有合理的电网结构，尤其是供电网和配电网要根据负荷密度确定合理的供电半径;
②要有充足的、布局合理的无功电源;
③要有足够容量的能进行双向调节(既能发出无功功率，又能吸收无功功率)的无功补偿装置.如调相机、装有并联电抗器的电容器
组、静止无功补偿器等;
④运行中灵活调节电压幅值和相角的设备，如带负荷调压变压器、移相变压器等;
⑤配电网中装设可投切的电抗器。

主变压器分接头、调压方式及调压范围的选择(1)分接头设置原则在高压绕组或中压绕组上，而不是在低压绕组上;尽量在星形联结绕组上，而不是在三角形联结的绕组上(如变压器为Dyn联结时，可在D联结绕组上设分接头);在网络电压变化最大的绕组上。

(2)调压方式的选用原则1)无调压变压器一般用于发电机升高变压器和电压变化较小且另有其他调压手段的场所。

2)无励磁调压变压器一般用于电压及频率波动范围较小的场所。

3)有载调压变压器一般用于电压波动范围较大，且电压变化频繁的场所。

4) 在满足运行要求的前提下，能用无调压的尽量不用无励磁调压;能用无励磁调压的尽量不用有载调压;无励磁分接开关应尽量减少分接数目，可根据电压变动范围只设最大、最小和额定分接。

5) 自耦变压器采用公共绕组调压时，应验算第三绕组电压波动不超过允许值。

在调压范围大、第三绕组电压不允许波动范围大时，推荐使用中压侧线端调压。

对于特高电压变压器可以采用低压补偿方式，补偿低压绕组电压。

6) 并联运行时，调压绕组分接头区域及调压方式应相同。

7)发电机升高变压器，一般可选用无励磁调压型。

330kV、500kV级升高变压器，经调压计算论证可行时，可采用不设分接头的变压器。

8)220kV及以上的降压变压器，仅在电网电压可能有较大变化的情况下，采用有载调压方式，一般不宜采用。

当电力系统运行确有需要时，在降压变电站可装设单独的调压变压器或串联变压器。

330kV、500kV级降压变压器宜选用无磁励调压型，经调压计算论证确有必要且技术经济合理时，可选用有载调压。

9) 110kV及以下的变压器，宜考虑至少有一级电压的变压器采用有载调压方式。

10)接于出力变化大的发电厂的主变压器，或接于时而为送端、时而为受端母线上的发电厂联络变压器，一般采用有载调压方式。

发电厂的联络变压器，经调压计算论证有必要时，可选用有载调压型。

11)直接向10kV配电网供电的降压变压器，应选用有载调压型。

配电网电压综合补偿方法研究
琚泽立;朱跃;蒲路;赵学风;张金凤;郭洁
【期刊名称】《高压电器》
【年(卷),期】2020(56)4
【摘要】国标中规定10 kV及以下三相供电电压幅值允许偏差为标准系统电压的±7%,对于线路较长,负荷较重,负荷功率因数较低的辐射式配电网,末端节点电压常常低于电压下限9.30 kV。

电压补偿方式有多种,较常用的方法有安装串联补偿装置、并联补偿装置,或采用变压器无载调压和有载调压,对于某些末端压降严重的线路,需要多种方式综合调压,才能满足质量要求。

文中以10 kV配电网典型辐射式线路为例,采取EMTP-ATP软件仿真计算的方法,对系统稳态运行时串联补偿装置、并联补偿装置以及变压器调压对线路沿线电压的补偿效果进行了仿真研究,获得了改善沿线电压损耗较有效的综合调压方案。

【总页数】6页(P235-240)
【关键词】配电网;电压损耗;串联补偿;并联补偿;变压器调压
【作者】琚泽立;朱跃;蒲路;赵学风;张金凤;郭洁
【作者单位】国网陕西省电力公司电力科学研究院;国网陕西省电力公司;西安交通大学电气工程学院
【正文语种】中文
【中图分类】TM7
【相关文献】
1.基于串联电压补偿控制法的农网低电压治理综合调控方法研究
2.基于GSM网络的配电网分段式补偿电压自动调节与运维选线分析的综合运用法
3.基于网络谐波电压综合补偿的配电网并联型有源电力滤波器优化配置策略研究
4.配电网电压无功综合补偿负载不平衡电容调节方法研究
5.配电网分段式补偿电压自动调节与运维选线分析的综合运用法
因版权原因，仅展示原文概要，查看原文内容请购买。

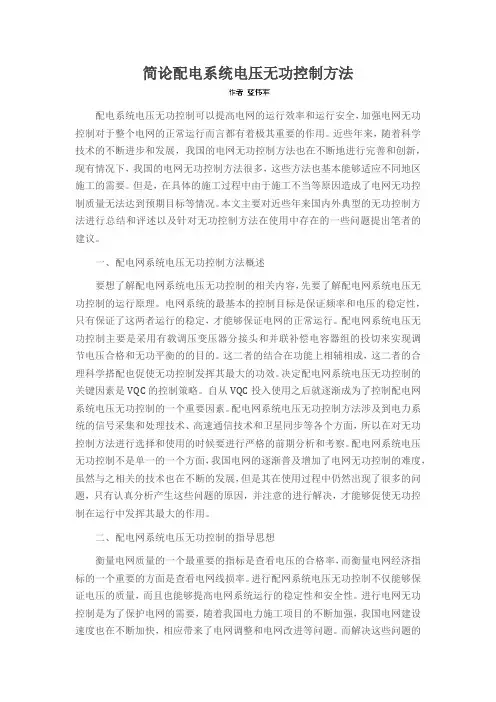

简论配电系统电压无功控制方法配电系统电压无功控制可以提高电网的运行效率和运行安全，加强电网无功控制对于整个电网的正常运行而言都有着极其重要的作用。

近些年来，随着科学技术的不断进步和发展，我国的电网无功控制方法也在不断地进行完善和创新，现有情况下，我国的电网无功控制方法很多，这些方法也基本能够适应不同地区施工的需要。

但是，在具体的施工过程中由于施工不当等原因造成了电网无功控制质量无法达到预期目标等情况。

本文主要对近些年来国内外典型的无功控制方法进行总结和评述以及针对无功控制方法在使用中存在的一些问题提出笔者的建议。

一、配电网系统电压无功控制方法概述要想了解配电网系统电压无功控制的相关内容，先要了解配电网系统电压无功控制的运行原理。

电网系统的最基本的控制目标是保证频率和电压的稳定性，只有保证了这两者运行的稳定，才能够保证电网的正常运行。

配电网系统电压无功控制主要是采用有载调压变压器分接头和并联补偿电容器组的投切来实现调节电压合格和无功平衡的的目的。

这二者的结合在功能上相辅相成，这二者的合理科学搭配也促使无功控制发挥其最大的功效。

决定配电网系统电压无功控制的关键因素是VQC的控制策略。

自从VQC投入使用之后就逐渐成为了控制配电网系统电压无功控制的一个重要因素。

配电网系统电压无功控制方法涉及到电力系统的信号采集和处理技术、高速通信技术和卫星同步等各个方面，所以在对无功控制方法进行选择和使用的时候要进行严格的前期分析和考察。

配电网系统电压无功控制不是单一的一个方面，我国电网的逐渐普及增加了电网无功控制的难度，虽然与之相关的技术也在不断的发展，但是其在使用过程中仍然出现了很多的问题，只有认真分析产生这些问题的原因，并注意的进行解决，才能够促使无功控制在运行中发挥其最大的作用。

二、配电网系统电压无功控制的指导思想衡量电网质量的一个最重要的指标是查看电压的合格率，而衡量电网经济指标的一个重要的方面是查看电网线损率。

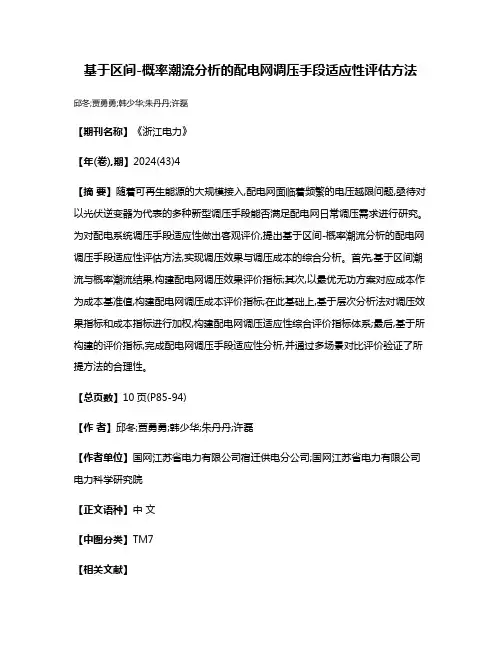

基于区间-概率潮流分析的配电网调压手段适应性评估方法邱冬;贾勇勇;韩少华;朱丹丹;许磊
【期刊名称】《浙江电力》
【年(卷),期】2024(43)4
【摘要】随着可再生能源的大规模接入,配电网面临着频繁的电压越限问题,亟待对以光伏逆变器为代表的多种新型调压手段能否满足配电网日常调压需求进行研究。

为对配电系统调压手段适应性做出客观评价,提出基于区间-概率潮流分析的配电网调压手段适应性评估方法,实现调压效果与调压成本的综合分析。

首先,基于区间潮流与概率潮流结果,构建配电网调压效果评价指标;其次,以最优无功方案对应成本作为成本基准值,构建配电网调压成本评价指标;在此基础上,基于层次分析法对调压效果指标和成本指标进行加权,构建配电网调压适应性综合评价指标体系;最后,基于所构建的评价指标,完成配电网调压手段适应性分析,并通过多场景对比评价验证了所提方法的合理性。

【总页数】10页(P85-94)
【作者】邱冬;贾勇勇;韩少华;朱丹丹;许磊
【作者单位】国网江苏省电力有限公司宿迁供电分公司;国网江苏省电力有限公司电力科学研究院
【正文语种】中文
【中图分类】TM7
【相关文献】
1.基于概率潮流的实际配电网电压质量评估
2.基于并行概率潮流计算的含光伏配电网电压风险评估
3.基于概率潮流法的含分布式光伏的配电网电压状态评估
4.基于区间潮流算法的低压配电网分散无功补偿优化方法
5.基于半不变量法概率潮流的光伏配电网风险评估
因版权原因，仅展示原文概要，查看原文内容请购买。

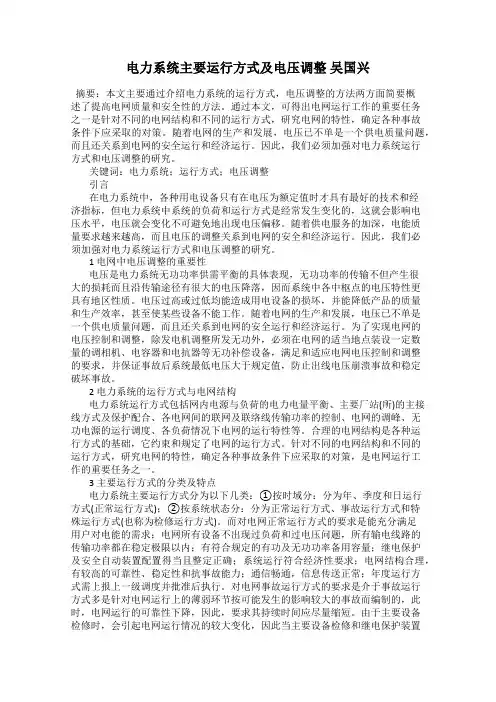

电力系统主要运行方式及电压调整吴国兴摘要：本文主要通过介绍电力系统的运行方式，电压调整的方法两方面简要概述了提高电网质量和安全性的方法。

通过本文，可得出电网运行工作的重要任务之一是针对不同的电网结构和不同的运行方式，研究电网的特性，确定各种事故条件下应采取的对策。

随着电网的生产和发展，电压已不单是一个供电质量问题，而且还关系到电网的安全运行和经济运行。

因此，我们必须加强对电力系统运行方式和电压调整的研究。

关键词：电力系统；运行方式；电压调整引言在电力系统中，各种用电设备只有在电压为额定值时才具有最好的技术和经济指标，但电力系统中系统的负荷和运行方式是经常发生变化的，这就会影响电压水平，电压就会变化不可避免地出现电压偏移。

随着供电服务的加深，电能质量要求越来越高，而且电压的调整关系到电网的安全和经济运行。

因此，我们必须加强对电力系统运行方式和电压调整的研究。

1 电网中电压调整的重要性电压是电力系统无功功率供需平衡的具体表现，无功功率的传输不但产生很大的损耗而且沿传输途径有很大的电压降落，因而系统中各中枢点的电压特性更具有地区性质。

电压过高或过低均能造成用电设备的损坏，并能降低产品的质量和生产效率，甚至使某些设备不能工作。

随着电网的生产和发展，电压已不单是一个供电质量问题，而且还关系到电网的安全运行和经济运行。

为了实现电网的电压控制和调整，除发电机调整所发无功外，必须在电网的适当地点装设一定数量的调相机、电容器和电抗器等无功补偿设备，满足和适应电网电压控制和调整的要求，并保证事故后系统最低电压大于规定值，防止出线电压崩溃事故和稳定破坏事故。

2 电力系统的运行方式与电网结构电力系统运行方式包括网内电源与负荷的电力电量平衡、主要厂站(所)的主接线方式及保护配合、各电网间的联网及联络线传输功率的控制、电网的调峰、无功电源的运行调度、各负荷情况下电网的运行特性等。

合理的电网结构是各种运行方式的基础，它约束和规定了电网的运行方式。

常用配电网‎调压方式？（1）发电机调压‎发电机端电‎压的可调范‎围一般在其‎额定电压的‎15%以内。

系统中根据‎系统设计满‎足系统基本‎负荷需要的‎主力电厂，运行方式固‎定，负荷率变化‎小，因此可根据‎发电机调压‎维持机端电‎压，靠近这些电‎厂的负荷和‎由这些电厂‎直送的负荷‎，可以得到比‎较稳定的电‎压供给。

其他远区负‎荷，依靠发电机‎调压则不可‎能都得到稳‎定的电压供‎给。

（2）同步补偿机‎、电容器组、并联电抗器‎和静止补偿‎器的调压当系统因为‎无功功率的‎分配引起电‎压的波动，除挖掘发电‎机的无功潜‎力外，可采用同步‎补偿机(包括同步电‎动机)、电容器、并联电抗器‎和静止补偿‎器来调节和‎补偿系统的‎无功，达到稳定系‎统电压的目‎的。

（3）变压器调压‎这是系统中‎采用最多、最普遍的一‎种调压手段‎。

变压器调压‎分为无励磁‎调压和有载‎调压两种。

①无励磁调压‎无励磁调压‎的优点是:开关结构简‎单易制，变压器结构‎较有载调压‎简单，但它的调压‎范围较小，一般在10‎%，而且调压必‎须停电，且停电时间‎较长（数分钟或数‎十分钟），既影响生产‎，又没有随时‎可调性，这是它的主‎要缺点。

一台无励磁‎调压变压器‎，如需调压，首先必须选‎择系统允许‎停电的时机‎，若这台变压‎器供给多个‎用户的电力‎，则此时机难‎于得到，因此大部分‎无励磁调压‎变压器投入‎运行之后，直到故障退‎出运行，都没有调过‎压。

此外，无励磁开关‎的结构简单‎，对大型产品‎，调压后还需‎测量绕组电‎阻，以判断开关‎接触是否良‎好，致使调压和‎停电过程长‎，这也是运行‎管理部门不‎愿调压的一‎个原因。

因此系统中‎运行的无励‎磁调压变压‎器，除非不得己‎时，一般都不调‎换分接改变‎电压比。

这样绝大多‎数无励磁调‎压变压器，在系统上根‎本不能发挥‎调压作用，这也是电力‎系统的电压‎质量、无功和有功‎潮流分配均‎不易满足运‎行要求的主‎要原因之一‎。

论述配电网电压合格率的改善措施随着我国电子产业的快速发展，电子移动设备走入千家万户，社会生产和生活对于用电的需求量与日俱增。

在信息时代背景下，进一步提升国家电网的供电能力，并保证供电稳定性和可靠性对于保证社会生产和生活的有序运行有着极为重要的意义。

配电网直接与用户相连，是用户与电网连入的第一道窗口，能够敏锐的察觉到用户对供电的各种需求。

配电网电压合格率是反映供电质量的一个显著指标，目前许多变电站都采用了电压无功补偿机制来提升电压合格率，以提升电网运行能效。

本文将主要介绍几种配电网电压提升合格率的改善措施。

一、配电网电压合格率与电压无功控制概述“电压合格率”是供电企业重要的技术考核指标之一，提高“电压合格率”是保证电力系统稳定运行的关键。

电压合格率是指实际运行电压在允许电压偏差范围内累计运行时间与对应的总运行统计时间之比的百分值。

当电压合格率较低的时候，表示电网电压输出波动较大，会影响到社会生产和生活的各方各面，严重时甚至还会引起电网大面积的停电事故。

无功补偿是配电网安全运营中必不可少的一种控制措施，配电网的无功平衡是保证电能质量、提高供电管理水平、降低线路无功损耗、提高供电设备利用率以及提高经济效益的基本条件。

无功控制能够进一步的提升电压质量，继而起到提升电压合格率的作用，无功补偿的升压机制在于有效提高了配电网电路末端用户的供电电压，在恒定的功率，补偿无功功率能够有效的降低输电电流，从而造成配电网电路压降减少，在配电网首端电压不变的情况下，末端的供电电压将会随之提升。

二、提升配电网电压合格率的一般性改善措施1.基于符合预测的调压方法一般来说，在变电站短时期没有设备无改造条件下，对于配电网常用调压提升电网电压合格率的方法一般通常采用装设无功自动补偿装置的方式，但其补偿范围存在一定的局限性。

理论上利用无功补偿机制实际上是一种提升配电网电压合格率的有效机制，但在实践上想要实现科学的对于无功补偿点的选取、末端电压的实时监测涉及到复杂的数学算法、计算模型等，具有一定的复杂性。

电力系统中枢点调压方式电力系统中的枢纽点调压是指在电力系统中，通过合理设置和调节枢纽点的电压来保持电力系统正常运行的一种方式。

电力系统中的枢纽点主要指变电站，它是电力系统中电能传输、分配和变换的重要环节。

调节枢纽点的电压可以保持电力系统的稳定运行，同时也能提高电能的传输效率和质量。

电力系统中的电压调节是保证电能传输和分配正常进行的关键环节之一。

在电力系统中，电能从发电厂经过输电线路到达变电站，然后经过变电站的变压器进行变压变换，再通过配电网传输到用户终端。

在这个过程中，为了保证电能的安全可靠传输，需要对电能进行调压处理。

电网的枢纽点主要是变电站，变电站通过变压器对电能进行变压变换，将高压电能转换为低压电能，然后再通过配电网将电能传输到用户终端。

变电站的电压调节主要包括两个方面：输入电压的调节和输出电压的调节。

输入电压的调节是指变电站从输电线路中接收的电能的电压进行调节，以满足变电站内部设备的工作要求和电能传输的需要。

输出电压的调节是指变电站将经过变压器变换后的电能的电压进行调节，以满足不同用户终端的电能需求。

在电力系统中，电压的调节是通过调节变压器的变比来实现的。

变压器的变比决定了输入电压和输出电压之间的关系，通过调节变压器的变比，可以实现对电压的调节。

变压器的变比调节可以通过手动方式进行，也可以通过自动方式进行。

手动方式一般是通过人工操作变压器的调压开关来实现的，而自动方式则是通过自动调压装置来实现的。

自动调压装置可以根据电力系统的负荷变化和电压波动情况，实时调节变压器的变比，使得输出电压保持在合理范围内。

电力系统中的枢纽点调压不仅可以保证电能的正常传输和分配，还可以提高电能的传输效率和质量。

合理调节枢纽点的电压可以减少电能传输过程中的能量损耗，提高电能的利用率。

同时，调节枢纽点的电压还可以保持电力系统的电压稳定，避免电压波动对用户设备的影响，提高电能的供电质量。

电力系统中的枢纽点调压是电力系统中保证电能传输和分配正常进行的重要环节。

晶闸管分级电压调节器和配电网调压技术
刘连光;姚海燕;伦涛
【期刊名称】《电工技术》
【年(卷),期】2004(000)004
【摘要】为解决较长配电线路和复杂配电网的调压问题,研制了一种能进行升、降压和双向调压的晶闸管分级电压调节器.本文在给出调节器原理和结构基础上,提出了放射网和复杂配电网调压电路方案,以及调节器调压方法和调压控制策略,及380V电压调节器样机的试验结果.
【总页数】3页(P5-7)
【作者】刘连光;姚海燕;伦涛
【作者单位】华北电力大学(北京)电力系,北京,102206;华北电力大学(北京)电力系,北京,102206;华北电力大学(北京)电力系,北京,102206
【正文语种】中文
【中图分类】TM7
【相关文献】
1.晶闸管三相调压器全程调压控制技术 [J], 曹一江;陈国成;李晓丹
2.晶闸管分级电压调节器在10kV输电线路中的应用 [J], 黄璐
3.晶闸管分级电压调节器的检测方法 [J], 胡学智
4.基于晶闸管的自动调压变压器故障诊断技术 [J], 范磊; 李维波; 徐聪; 李巍; 李齐
5.10kV晶闸管分级电压调节器控制器 [J], 丁冬泉
因版权原因，仅展示原文概要，查看原文内容请购买。
