变压器基础知识变压器基础知识有哪些变压器基础知识有哪些第一章：通用部分1.1 什么是变压器？答：变压器是借助电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。
1.2 什么是局部放电？答：局部放电是指高压电器中的绝缘介质在高压电的作用下，发生在电极之间但未贯通的放电。
1.3 局放试验的目的是什么？答：发现设备结构和制造工艺的缺陷，例如：绝缘内部局放电场过高，金属部件有尖角；绝缘混入杂质或局部带有缺陷，防止局部放电对绝缘造成损坏。
1.4 什么是铁损？答：变压器的铁损又叫空载损耗，它属于励磁损耗而与负载无关，它不随负载大小而变化，只要加上励磁电压后就存在，它的大小仅随电压波动而略有变化。
包括铁心材料的磁滞损耗、涡流损耗以及附加损耗三部分。
1.5 什么是铜损？答：负载损耗又称铜损，它是指在变压器一对绕组中，一个绕组流经额定电流，另一个绕组短路，其他绕组开路时，在额定频率及参考温度下，所汲取的功率。
1.6 什么是高压首端？答：与高压中部出头连接的2至3个饼，及附近的纸板、相间隔板等叫做高压首端（强调电气连接）。
1.7 什么是高压首头？答：普通220kV变压器高压线圈中部出头一直到高压佛手叫做高压首头（强调空间位置）。
1.8 什么是主绝缘？它包括哪些内容？答：主绝缘是指绕组（或引线）对地（如对铁轭及芯柱）、对其他绕组（或引线）之间的绝缘。
它包括：同柱各线圈间绝缘、距铁心柱和铁轭的绝缘、各相之间的绝缘、线圈与油箱的绝缘、引线距接地部分的绝缘、引线与其他线圈的绝缘、分接开关距地或其他线圈的绝缘、异相触头间的绝缘。
1.9 什么是纵绝缘？它包括哪些内容？答：纵绝缘是指同一绕组上各点（线匝、线饼、层间）之间或其相应引线之间以及分接开关各部分之间的绝缘。
它包括：桶式线圈的层间绝缘、饼式线圈的段间绝缘、导线线匝的匝间绝缘、同线圈引线间的绝缘、分接开关同触头间的绝缘。
1.10 高压试验有哪些？分别考核重点是什么？答：高压试验包含空载试验、负载试验、外施耐压试验、感应耐压试验、局部放电试验、雷电冲击试验。
变压器的基本常识，你知道多少呢？
一、变压器基本常识
1、变压器定义、作用
变压器是一种相对静止的电气设备，由绕在同一个铁心上的两个或两个以上的绕组组成的，绕组之间通过交变的磁通的相互联系。
为了把发电厂发出的电能经济的传输、合理的分配以及安全的使用，都要用到电力变压器。
2、变压器工作原理
简单说变压器的工作原理就是“电生磁，磁生电”。
变压器的初级（一次）线圈和次级（二次）线圈共同绕在一个铁芯上，当一次线圈通入电压U1后，在铁芯中产生交变磁通，这个磁通穿过一次绕组和二次绕组，根据电磁感应定律，在一次绕组和二次绕组中分别产生感应电势E1和E2。
根据电磁感应定律可知，一次侧、二次侧绕组的感应电势分别为：E1/E2=U1/U2=N1/N2=K (k为变比)
3、变压器基本构成
油浸式变压器通常由七个部分组成，具体如下：
干式变压器通常由四大部分组成，具体如下：
4、变压器结构示意图
三相油浸式电力变压器外形图
干式电力变压器外形图
5、常用变压器定义
6、变压器分类
变压器按相数分类
变压器按冷却方式分类
变压器按调压方式分类
7、变压器型号表示方法
油浸式变压器产品型号说明
8、变压器技术参数
变压器在规定的使用环境和运行条件下，主要技术数据主要包括：额定容量、额定电压及其分接、额定频率以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）等。
第一章变压器的基本知识变压器是一种电能转换装置，它以相同的频率，但往往是不同的电压和电流把能量从一个或多个电路转换到另一个或多个电路中去，它由一个硅钢片叠成的铁芯和围绕着铁芯的绝缘铜线或铝线绕组所组成。
在电力系统中变压器是一种重要的设备，（1）用升压变压器可以将电源端的电压升高到几十万伏（目前最高的电压为交流1000KV），以降低输送电流，减少输电线路上的电能损耗，将电能进行远距离输送.（2）用降压变压器可以将高电压降低到适合不同用户用电设备的不同电压等级的电压，以满足各类用户的用电需求。
变压器的最基本型式，包括两组绕有导线的线圈，并且彼此以电感方式称合一起。
当一交流电流(具有某一已知频率) 流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率的交流电压，而感应的电压大小取决于两线圈耦合及磁交链的程度。
一般指连接交流电源的线圈称之为“一次线圈”；而跨于此线圈的电压称之为“一次电压”。
在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的“匝数比”所决定的。
因此，变压器区分为升压与降压变压器两种。
大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。
基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度的磁耦合。
在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者的线圈匝数比相同。
因此，变压器的匝数比，一般可作为变压器升压或降压的参考指标。
由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化。
第一节变压器的种类变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等等，变压器的规格和品种繁多，分类的方法不尽相同；变压器按用途可以分为：升压变压器、降压变压器、配电变压器、联络变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、抗干扰变压器、防雷变压器、箱式变压器试验变压器转角变压器大电流变压器励磁变压器等；按冷却方式分：(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

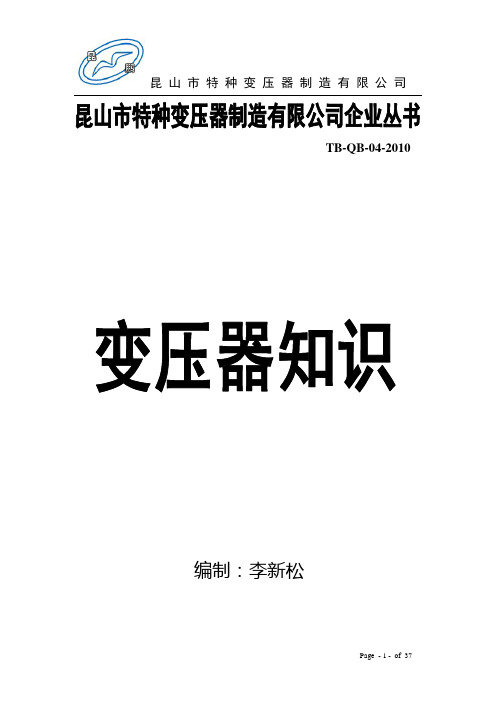

昆山市特种变压器制造有限公司TB-QB-04-2010编制：李新松昆山市特种变压器制造有限公司目录第一章变压器基本知识……………………….page 3第二章变压器工艺知识……………………….page 17第一章变压器运行知识……………………….page 29昆山市特种变压器制造有限公司第一章变压器基本知识1.什么是变压器？答：电力变压器是用来改变交流电压大小的电气设备。
它是根据电磁感应的原理，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输电能的静止电气设备。
2.变压器可分为哪几种？答：按用途可分为：电力变压器、特种变压器。
电力变压器的分类：（1）按变压器的容量分：中小型变压器、大型变压器、特大型变压器；（2）按绕组数量分：双绕组变压器、三绕组变压器；（3）按高低压线圈有无电的联系分：普通变压器、自耦变压器；（4）按变压器的调压方式分：无励磁调压、有载调压；（5）按相数分：单相变压器、三相变压器；（6）按冷却介质分：油浸式变压器、干式变压器；昆山市特种变压器制造有限公司（7）按铁心结构分：心式变压器、壳式变压器。
3.变压器产品型号及字母表示什么含义？答：产品型号采用汉语拼音大写字母或其它合适字母来表示产品的主要特征，用阿拉伯数字表示产品性能水平代号或设计序号和规格代号。
例：C ——/高压绕组电压等级（kV）额定容量（kV A）性能水平代号箔绕调压方式（只标有载；Z）浇注式相数:单相为D；三相为S 4.性能水平代号有什么意义？答：性能水平代号数越大，损耗越小，水平越高。
9型是指空载损耗是国家标准的90%，负载损耗是国家标准的90%；10型是指空载损耗是国家标准的80%，负载损耗是国家标准的85%。
5.变压器并联运行的目的是什么？答：将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连结，这种运行方式叫变压器的并联运行。
目的：（1）增加容量；（2）提高变压器运行的经济性；昆山市特种变压器制造有限公司（3）提高供电可靠性。
变压器培训资料### 变压器培训资料（第一篇）#### 一、什么是变压器？变压器是一种将电能从一个电路传输到另一个电路的电气设备。
它是基于电磁感应原理工作的。
变压器由两个或多个线圈组成，包括一个主要线圈和一个或多个次要线圈。
主要线圈连接到输电线路，次要线圈连接到用户线路。
#### 二、变压器的工作原理变压器的工作原理是基于法拉第电磁感应定律。
当主要线圈中有交流电流通过时，产生的磁场将穿过次要线圈，导致次要线圈中产生感应电流。
根据安培定律，感应电流会产生磁场，该磁场与主要线圈中的磁场相互作用，从而引起次要线圈中的电压。
#### 三、变压器的分类根据变压器的用途和设计结构，可以将其分为以下几类：1. 功率变压器：用于将高压输电线路的电压降低到适合用户使用的低压。
功率变压器通常被安装在电网的变电所或输电塔上。
2. 隔离变压器：用于将电源与负载之间隔离，以防止电流和故障产生的危险。
隔离变压器通常用于电子设备和仪器仪表等敏感电气设备中。
3. 自耦变压器：主要用于低功率应用，如音频放大器和电子变压器。
4. 核心型变压器：具有铁芯，用于电力系统中的大功率变压器。
#### 四、变压器的优点变压器具有以下几个优点：1. 节能：变压器能够将高压转变为低压，减少了能量的损耗。
2. 距离传输：变压器可以通过增加或减少电压来调整电力传输的距离，使电能可以从发电站传输到用户。
3. 隔离：变压器通过将主要线圈与次要线圈隔离，使电源与负载之间得以隔离，从而提供了安全性和稳定性。
4. 可调性：变压器的输出电压可以根据需求进行调整，以适应不同的应用。
#### 五、常见的变压器故障及其处理方法1. 短路故障：当变压器主要线圈和次要线圈之间发生短路时，会导致大电流通过，可能引发火灾或爆炸。
处理方法包括更换短路处的绝缘材料和维修电路。
2. 温度过高：如果变压器温度过高，可能是因为负载过大或通风不良。
应及时降低负载或改进通风系统。
3. 绝缘损坏：绝缘的老化或损坏会导致电流漏到变压器的金属部分，从而引发故障。
第1章 变压器的基本知识和结构1.1变压器的基本原理和分类一、变压器的基本工作原理变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。
变压器工作原理图当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。
原、副绕组的感应分别表示为dt d N e Φ-=11 dtd Ne Φ-=22 则k N N e e u u ==≈212121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。
改变变压器的变比，就能改变输出电压。
但应注意,变压器不能改变电能的频率。
二、电力变压器的分类变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。
按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器；按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器；按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等；按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。
三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。
1.2电力变压器的结构一、铁心1.铁心的材料采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。
为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。
变压器用的硅钢片其含硅量比较高。
硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。
2.铁心形式铁心是变压器的主磁路，电力变压器的铁心主要采用心式结构。
二、绕组1.绕组的材料铜或铝导线包绕绝缘纸以后绕制而成。
2.形式圆筒式、螺旋式、连续式、纠结式等结构。
为了便于绝缘，低压绕组靠近铁心柱，高压绕组套在低压绕组外面，两个绕组之间留有油道。
第一章变压器的基本知识变压器是一种电能转换装置，它以相同的频率，但往往是不同的电压和电流把能量从一个或多个电路转换到另一个或多个电路中去，它由一个硅钢片叠成的铁芯和围绕着铁芯的绝缘铜线或铝线绕组所组成。
在电力系统中变压器是一种重要的设备，（1）用升压变压器可以将电源端的电压升高到几十万伏（目前最高的电压为交流1000KV），以降低输送电流,减少输电线路上的电能损耗，将电能进行远距离输送。
(2）用降压变压器可以将高电压降低到适合不同用户用电设备的不同电压等级的电压，以满足各类用户的用电需求。
变压器的最基本型式，包括两组绕有导线的线圈，并且彼此以电感方式称合一起。
当一交流电流（具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率的交流电压，而感应的电压大小取决于两线圈耦合及磁交链的程度。
一般指连接交流电源的线圈称之为“一次线圈”；而跨于此线圈的电压称之为“一次电压”.在二次线圈的感应电压可能大于或小于一次电压,是由一次线圈与二次线圈间的“匝数比”所决定的.因此，变压器区分为升压与降压变压器两种.大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。
基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度的磁耦合。
在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者的线圈匝数比相同。
因此，变压器的匝数比,一般可作为变压器升压或降压的参考指标。
由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物,提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化。
第一节变压器的种类变压器的功能主要有:电压变换；阻抗变换;隔离；稳压（磁饱和变压器）等等，变压器的规格和品种繁多,分类的方法不尽相同；变压器按用途可以分为：升压变压器、降压变压器、配电变压器、联络变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、抗干扰变压器、防雷变压器、箱式变压器试验变压器转角变压器大电流变压器励磁变压器等；按冷却方式分：(1)干式变压器:依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器.油浸式变压器：(2）依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等.按绕组形式分：（1)双绕组变压器：用于连接电力系统中的两个电压等级。
（2）三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。
（3)自耦变电器：用于连接不同电压的电力系统。
也可做为普通的升压或降后变压器用。
按铁芯形式分：（1)芯式变压器:用于高压的电力变压器。
（2）非晶合金变压器:非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80％，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方.(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器箱式变压器.变压器按电源相数分类:单相变压器、三相变压器、多相变压器。
第二节变压器的基本型号变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成电力变压器产品型号其它的字母排列顺序及涵义。
(１）绕组藕合方式，涵义分:独立（不标);自藕（Ｏ表示）。
（２）相数，涵义分:单相(Ｄ)；三相（Ｓ）。
（３）绕组外绝缘介质，涵义分；变压器油(不标)；空气（Ｇ）:气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式(ＣＲ）：难燃液体（Ｒ）。
（４）冷却装置种类，涵义分；自然循环冷却装置（不标):风冷却器（Ｆ）：水冷却器(Ｓ）。
（５）油循环方式，涵义：自然循环（不标）;强迫油循环(Ｐ）.（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）.（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）.（８）线圈导线材质，涵义分：铜（不标)；铜箔（Ｂ）;铝（Ｌ)铝箔（ＬＢ）。
（９）铁芯材质，涵义；电工钢片（不标）；非晶合金（Ｈ）.（１０)特殊用途或特殊结构，涵义分;密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用(Ｔ）；高阻抗（Ｋ)地面站牵引用(ＱＹ）；低噪音用（Ｚ)；电缆引出（Ｌ）；隔离用（Ｇ）;电容补偿用（ＲＢ）；油田动力照明用（Ｙ）;厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）.电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压(千伏）。
表1:变压器的型号和符号含义变压器的型号表示：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“—”+容量+高压侧额定电压组成.例如1：SFPZ9—120000/110指的是三相（双绕组变压器省略绕组数,如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器例如2:SCB9-2000/0.4~0.23Dyn11此为干式变压器的型号表示S是代表三相；C代表环氧树脂浇注绝缘；B配电变压器；2000是容量KVA;0。
4-0。
23KV低压侧额定线电压、额定相电压；Dyn11接线方式表示的是一次侧三相三角形接线,低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前高压侧线电压30度第二章变压器的基本结构油浸变压器的结构主要有以下部分组成：一、器身：包括铁芯、绕组、绝缘、引线;二、调压装置:即分接开关，分为无励磁调压和有载调压；三、油箱:包括油箱本体、阀门、油路管道等;四、冷却装置：包括散热器、油泵、风扇等;五、保护装置：包括储油柜、安全气道、吸湿器、气体继电器、净油器和测温装置等.六、出线装置:包括高、低压套管。
为了叙述和介绍的方便起见,我们暂且将一、二、三、四这四个部份划分为变压器的主体结构部份，将五、六划分为变压器主要附件部份，下面就这两部份分别进行了解。
第一节变压器本体基本结构1—油箱2—铁芯及绕组3—储油柜及油位计4-散热管5—高、低压绕组6—分接开关7—气体继电器8—信号温度计9－呼吸器10－安全气道11－铭牌现简单叙述变压器本体基本结构各部件的结构、作用.一、器身1．铁芯铁芯作为变压器的闭合磁路和固定绕组及其他部件的骨架.为了减小磁阻、减小交变磁通在铁芯内产生的磁滞损耗和涡流损耗，变压器的铁芯大多采用薄硅钢片叠装而成。
缠绕绕组的部分叫铁芯，连接铁芯的部分称为铁轭,芯柱的截面一般为阶梯形,这可以充分利用圆形线圈的空间,另外较大直径的铁芯，叠片间留有油道，以利于散热,变压器的铁芯有芯式和壳式两种基本形式。
芯式变压器的铁芯由铁芯柱、铁轭和夹紧器件组成，绕组套在铁芯柱上,如图所示。
芯式变压器的结构简单,绕组的装配工艺、绝缘工艺相对于壳式变压器简单，国产三相油浸式电力变压器大多采用芯式结构。
壳式变压器的铁芯包围了绕组的四面，就像是绕组的外壳，壳式变压器的机械强度相对较高，但制造工艺复杂，所用材料较多，一般的电力变压器很少采用。
2．绕组绕组是变压器的电路部分,变压器的绕组由包有绝缘材料的扁导线或圆导线绕成，有铜导线和铝导线两种,为了使绕组便于制造和在电磁力的作用下受力均匀及良好的机械性能，将线圈绕成圆筒形，然后把圆筒形的高低压绕组同心地套在芯柱上,低压绕组在内，靠近铁芯，高压绕组在外，这样放置有利于绕组对铁芯的绝缘。
容量较大的变压器绕组通常是由几根导线并列起来绕制的，在绕制时要换位，即让各导线在绕制时互换内外导线的位置，目的是为了使各股导线最终阻抗相等，运行时电流分布均匀，从而减少导线的附加损耗。
按照高、低压绕组之间的安排方式，变压器的绕组有同芯式和交叠式两种基本形式。
3．绝缘油浸式变压器的绝缘笼统地讲可分成油箱里的内绝缘和油箱外的空气绝缘（外绝缘)两类,所谓内绝缘指的是油箱中的各部分的绝缘。
外绝缘是空气绝缘，即套管上部对地和彼此之间的绝缘以及保护间隙。
内绝缘又分为主绝缘和从绝缘。
主绝缘是绕组与地以及绕组与绕组之间的绝缘,从绝缘是指绕组的层间、匝间、分接开关部分之间的绝缘等。
在变压器中存在很多的绝缘材料，分别起不同的绝缘作用，例如：绕组导线有纱包线，丝包线纸包线漆包线等,在单根导线表面的纱、丝、纸、漆等在经过专业处理后均属于绝缘材料,在多根导线并列后在外面绕有黄腊布，或亚胺膜等,做为绕组与绕组之间的绝缘。
在层间、匝间经常使用酚醛纸板、聚脂薄膜、环氧板等，分接开关处大量使用环氧材料.同时在变压器内部经常使用经处理的木材作固定和绝缘，对油浸式变压器而言,起到主绝缘作用的是变压器油，同时,变压器油也起到冷却作用。
4．引线这里讲的引线是指在变压器内部的,是指连接各绕组、绕组与套管以及绕组和分接开关的导线.引线要从绕组内部引出来必须要从绕组之间、绕组与铁芯油箱壁之间穿过，因此，必须保证引线对这些部分有足够的绝缘距离，变压器引线的绝缘材料是电缆纸或皱纹纸。
二、调压装置所谓调压装置(分接开关)就是控制变压器输出电压在指定范围内变动的调节组件。
利用分接开关对变压器绕组的分接头逐级切换来改变其变比来实现调压.以满足电网电压在波动时，尽可能使变压器输出侧的电压的稳定。
根据调压方式的不同可分为无励磁调压和有载调压两种。
1．无励磁调压（无载调压）是要在变压器一次侧和二次侧都停电，把隔离开关打开的情况下，确保变压器在无电情况下，调整分接位置，进行调压，2．有载调压它可以在变压器带负载时，自动或手动进行分接位置的切换。
因为切换是在瞬间完成的,所以不会影响正常的运行,也就是说,一次、二次侧都不用停电的情况下可以进行调压。
三、油箱1．油箱本体油浸式变压器的器身（绕组及铁芯)都装在充满变压器油的油箱中,油箱用钢板焊成。
中、小型变压器的油箱由箱壳和箱盖组成，变压器的器身放在箱壳内，将箱盖打开就可吊出器身进行检修，这是所谓的桶式（或箱式），对于大型变压器往往采用钟罩式油箱，即上面的上节油箱就像反扣的钟。
变压器的器身固定在下节油箱上，这是因为大变压器的铁芯线圈太重，吊芯困难。
变压器运行时，铁芯和绕组都要发出热量，使变压器油发热。
发热的变压器油在油箱内发生对流,将热量传送至油箱壁及其上的散热器,再向周围空气辐射，达到散热的目的，从而使变压器内的温度保持在合理的水平上.2．阀门、油路管道变压器器身上在不同的部位装有不同的管道和阀门，用来和其他装置进行连接，主要有油样取样阀、放油阀、排污阀、进油阀（加油阀）、冷却器连通管道与阀门、与呼吸器连通的管道与阀门等等。
四、冷却装置1．散热器散热器的作用是，当变压器上层油温和下层油温产生温差时通过散热器形成油的对流,经散热器冷却后流回到油箱，起到降低变压器温度的作用。
为了提高变压器油的冷却效果可采用风冷和强油风冷,对散热器的要求是：变压器散热量小时，采用自然冷却散热器，对要求散热容量大时采用带风扇装置的散热器，散热器都采用扁管式结构,，常用的主要是片式和管式，片式散热器形式为固定式和可拆式两种。
