风机盘管工作原理图

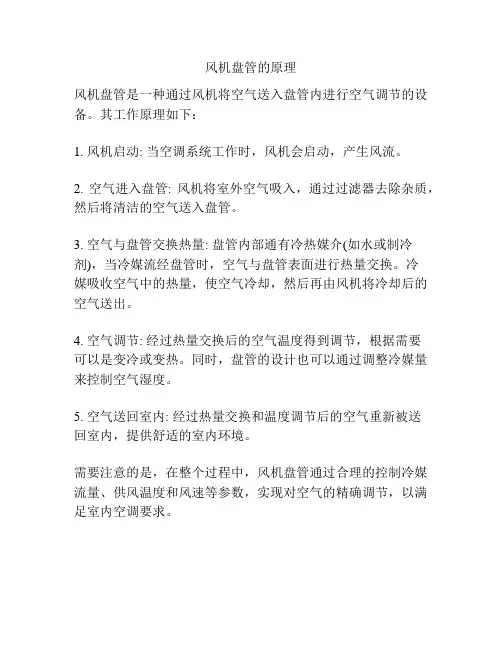

风机盘管的原理
风机盘管是一种通过风机将空气送入盘管内进行空气调节的设备。

其工作原理如下：
1. 风机启动: 当空调系统工作时，风机会启动，产生风流。

2. 空气进入盘管: 风机将室外空气吸入，通过过滤器去除杂质，然后将清洁的空气送入盘管。

3. 空气与盘管交换热量: 盘管内部通有冷热媒介(如水或制冷剂)，当冷媒流经盘管时，空气与盘管表面进行热量交换。

冷
媒吸收空气中的热量，使空气冷却，然后再由风机将冷却后的空气送出。

4. 空气调节: 经过热量交换后的空气温度得到调节，根据需要
可以是变冷或变热。

同时，盘管的设计也可以通过调整冷媒量来控制空气湿度。

5. 空气送回室内: 经过热量交换和温度调节后的空气重新被送
回室内，提供舒适的室内环境。

需要注意的是，在整个过程中，风机盘管通过合理的控制冷媒流量、供风温度和风速等参数，实现对空气的精确调节，以满足室内空调要求。

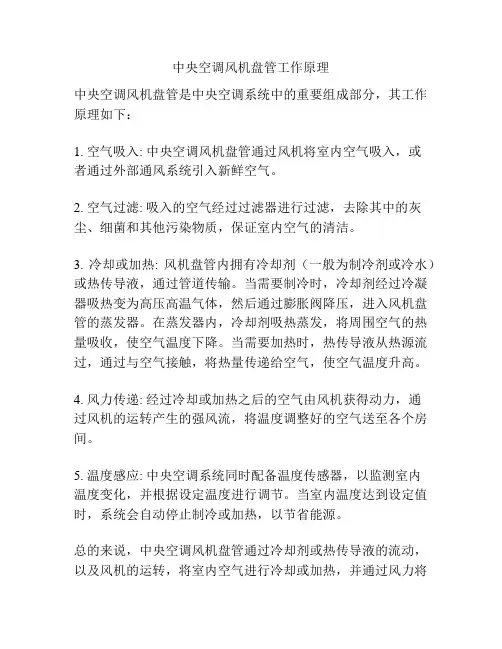

中央空调风机盘管工作原理
中央空调风机盘管是中央空调系统中的重要组成部分，其工作原理如下：
1. 空气吸入: 中央空调风机盘管通过风机将室内空气吸入，或
者通过外部通风系统引入新鲜空气。

2. 空气过滤: 吸入的空气经过过滤器进行过滤，去除其中的灰尘、细菌和其他污染物质，保证室内空气的清洁。

3. 冷却或加热: 风机盘管内拥有冷却剂（一般为制冷剂或冷水）或热传导液，通过管道传输。

当需要制冷时，冷却剂经过冷凝器吸热变为高压高温气体，然后通过膨胀阀降压，进入风机盘管的蒸发器。

在蒸发器内，冷却剂吸热蒸发，将周围空气的热量吸收，使空气温度下降。

当需要加热时，热传导液从热源流过，通过与空气接触，将热量传递给空气，使空气温度升高。

4. 风力传递: 经过冷却或加热之后的空气由风机获得动力，通
过风机的运转产生的强风流，将温度调整好的空气送至各个房间。

5. 温度感应: 中央空调系统同时配备温度传感器，以监测室内
温度变化，并根据设定温度进行调节。

当室内温度达到设定值时，系统会自动停止制冷或加热，以节省能源。

总的来说，中央空调风机盘管通过冷却剂或热传导液的流动，以及风机的运转，将室内空气进行冷却或加热，并通过风力将
温度调整好的空气送至各个房间，以实现整个中央空调系统的空调效果。

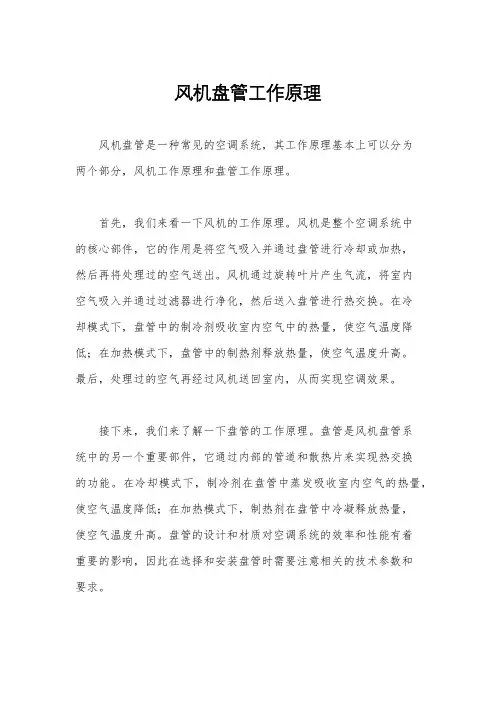

风机盘管工作原理风机盘管是一种常见的空调系统，其工作原理基本上可以分为两个部分，风机工作原理和盘管工作原理。

首先，我们来看一下风机的工作原理。

风机是整个空调系统中的核心部件，它的作用是将空气吸入并通过盘管进行冷却或加热，然后再将处理过的空气送出。

风机通过旋转叶片产生气流，将室内空气吸入并通过过滤器进行净化，然后送入盘管进行热交换。

在冷却模式下，盘管中的制冷剂吸收室内空气中的热量，使空气温度降低；在加热模式下，盘管中的制热剂释放热量，使空气温度升高。

最后，处理过的空气再经过风机送回室内，从而实现空调效果。

接下来，我们来了解一下盘管的工作原理。

盘管是风机盘管系统中的另一个重要部件，它通过内部的管道和散热片来实现热交换的功能。

在冷却模式下，制冷剂在盘管中蒸发吸收室内空气的热量，使空气温度降低；在加热模式下，制热剂在盘管中冷凝释放热量，使空气温度升高。

盘管的设计和材质对空调系统的效率和性能有着重要的影响，因此在选择和安装盘管时需要注意相关的技术参数和要求。

总的来说，风机盘管的工作原理是通过风机和盘管的协同作用，实现空气的循环、冷却或加热。

风机通过吸入、处理和送出空气，而盘管则通过热交换来改变空气的温度。

这种系统简单、高效，广泛应用于家庭、商业和工业场所，为人们提供了舒适的室内环境。

在使用和维护风机盘管系统时，需要注意定期清洁和更换过滤器、检查和维护风机和盘管的运转状态，以确保系统的正常工作和高效运行。

同时，也要注意系统的节能和环保，合理使用空调系统，减少能源消耗和环境污染。

总之，风机盘管是一种高效、便捷的空调系统，其工作原理简单清晰，通过风机和盘管的协同作用实现空气的循环、冷却或加热。

在使用和维护时，需要注意系统的清洁和维护，以确保系统的正常工作和高效运行。

同时，也要注意节能和环保，合理使用空调系统，减少能源消耗和环境污染。

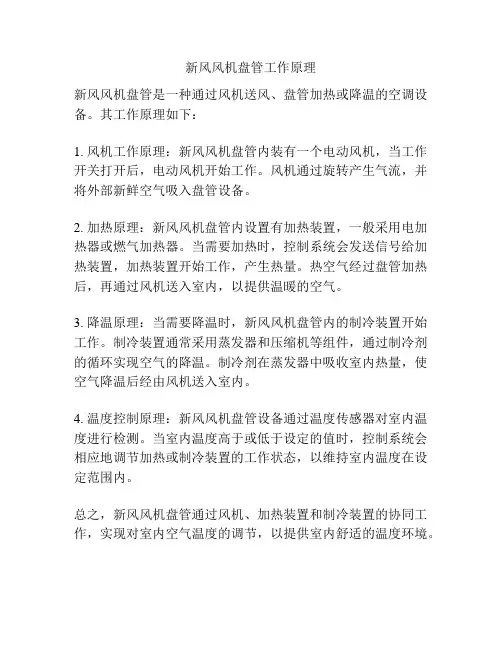

新风风机盘管工作原理
新风风机盘管是一种通过风机送风、盘管加热或降温的空调设备。

其工作原理如下：
1. 风机工作原理：新风风机盘管内装有一个电动风机，当工作开关打开后，电动风机开始工作。

风机通过旋转产生气流，并将外部新鲜空气吸入盘管设备。

2. 加热原理：新风风机盘管内设置有加热装置，一般采用电加热器或燃气加热器。

当需要加热时，控制系统会发送信号给加热装置，加热装置开始工作，产生热量。

热空气经过盘管加热后，再通过风机送入室内，以提供温暖的空气。

3. 降温原理：当需要降温时，新风风机盘管内的制冷装置开始工作。

制冷装置通常采用蒸发器和压缩机等组件，通过制冷剂的循环实现空气的降温。

制冷剂在蒸发器中吸收室内热量，使空气降温后经由风机送入室内。

4. 温度控制原理：新风风机盘管设备通过温度传感器对室内温度进行检测。

当室内温度高于或低于设定的值时，控制系统会相应地调节加热或制冷装置的工作状态，以维持室内温度在设定范围内。

总之，新风风机盘管通过风机、加热装置和制冷装置的协同工作，实现对室内空气温度的调节，以提供室内舒适的温度环境。

风机盘管工作原理
风机盘管是一种空调设备，主要由风机和热交换器组成，其工作原理如下：
1. 通过空气循环系统，室内空气被引入到盘管中。

2. 盘管内部的热交换器负责热量的传递。

当空气通过盘管时，热交换器将热量从空气中吸收并传递给工质（如冷冻剂）。

3. 风机开始工作，将经过热交换器处理过的空气重新送回室内。

风机的作用是将空气通过盘管，以确保热量能够有效地转移。

4. 盘管内的工质被送到另一个热交换器，通过冷却或加热的方式，将热量释放到室外空气或外部环境中。

5. 循环系统继续将室内空气引入风机盘管，循环的过程中不断地进行热量交换，以达到调节室内温度的目的。

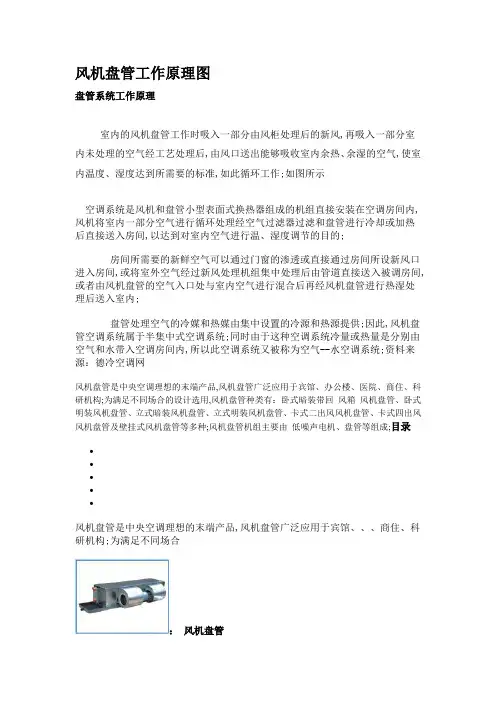

风机盘管工作原理图盘管系统工作原理室内的风机盘管工作时吸入一部分由风柜处理后的新风,再吸入一部分室内未处理的空气经工艺处理后,由风口送出能够吸收室内余热、余湿的空气,使室内温度、湿度达到所需要的标准,如此循环工作;如图所示空调系统是风机和盘管小型表面式换热器组成的机组直接安装在空调房间内,风机将室内一部分空气进行循环处理经空气过滤器过滤和盘管进行冷却或加热后直接送入房间,以达到对室内空气进行温、湿度调节的目的;房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间,或将室外空气经过新风处理机组集中处理后由管道直接送入被调房间,或者由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内;盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供;因此,风机盘管空调系统属于半集中式空调系统;同时由于这种空调系统冷量或热量是分别由空气和水带入空调房间内,所以此空调系统又被称为空气--水空调系统;资料来源：德冷空调网风机盘管是中央空调理想的末端产品,风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构;为满足不同场合的设计选用,风机盘管种类有：卧式暗装带回风箱风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种;风机盘管机组主要由低噪声电机、盘管等组成;目录•••••风机盘管是中央空调理想的末端产品,风机盘管广泛应用于宾馆、、、商住、科研机构;为满足不同场合：风机盘管的设计选用,风机盘管种类有：卧式暗装带回风箱风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种;风机盘管机组主要由低噪声电机、盘管等组成;风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内,使室内气温降低或升高,以满足人们的舒适性要求;盘管内的冷热媒水由机器房集中供给风机盘管 - 主要特点风机盘管机体结构精致,紧凑,坚固耐用,外型美观且高贵幽雅;风机盘管采用优质镀板机壳,冷凝水盘采用模压工艺一体成型,无焊缝、焊点、符合防火规范的保温材料整体连接于水盘;风机盘管体积小: 机体设计轻巧;排水管及线路安装简便,左右接管及回风方式可随时变换,以配合现场情况;机组能安装于任何空间场所;风机盘管效率高: 先进的胀管工艺,保证了换热器铜管和铝箔的紧密接触,传热性能好；风机盘管噪音低: 合理的风机与气流结构设计,优质的吸音保温材料,使机组噪音低于国家标准1-3dBA；风机盘管能耗低: 风机与换热器合理匹配,三档可调风量,使风机用电最省; 风机盘管 - 工作原理风机盘管主要依靠风机的强制作用,使空气通过加热器表面时被加热,因而强化了散热器与间的对流换热器,能够迅速加热房间的空气;风机盘管是系统的末端装置,其工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水热水盘管后被冷却加热,以保持房间温度的恒定;通常,通过新风机组处理后送入室内,以满足空调房间新风量的需要;但是,由于这种采暖方式只基于对流换热,而致使室内达不到最佳的舒适水平,故只适用于人停留时间较短的场所,如：办公室及宾馆,而不用于普通住宅;由于增加了风机,提高了造价和运行费用,设备的维护和管理也较为复杂;风机盘管控制多采用就地控制的方案,分简单控制和温度控制两种; 简单控制：使用三速开关直接手动控制风机的三速转换与启停;控制：STC 系列温控器根据设定温度与实际检测温度的比较、运算,自动控制 STV 系列电动两 / 三通阀的开闭；机的三速转换;或直接控制风机的三速转换与启停,从而通过控制系统水流或风量达到恒温的目的;风机盘管做为中央空调的末端设备,其质量的好坏决定了室内的空调效果;性能主要是送冷热量的保障、送风量的保障,噪音的数值比、冷凝水不泄漏及电器、钣金件设计的合理性等等;风机盘管 - 标准风机盘管风量一定,供水温度一定,供水量变化时,制冷量随供水量的变化而变化,根据部分风机盘管产品性能统计,当供水温度为7℃,供水量减少到80%时,制冷量为原来的92%左右,说明当供水量变化时对制冷量的影响较为缓慢;风机盘管供、回水温差一定,供水温度升高时,制冷量随着减少,据统计,供水温度升高1℃时,制冷量减少10%左右,供水温度越高,减幅越大,除湿能力下降; 供水条件一定,风机盘管风量改变时,制冷量和空气处理焓差随着变化,一般是制冷量减少,焓差增大,单位制冷量风机耗电变化不大;风机盘管进、出水温差增大时,水量减少,换热盘管的传热系数随着减小;另外,传热温差也发生了变化,因此,风机盘管的制冷量随供回水温差的增大而减少,据统计当供水温度为7℃,供、回水温差从5℃提高到7℃时,制冷量可减少17%左右;热条件是指物理参数对人体的热舒适性所发生的综合作用;这些物理参数中主要包括空气干球温度、空气的相对湿度,空气流动速度、平均辐射温度、人体的量及衣着等六项;其中,空气的温度及流动速度是评价风机盘管所提供的热环境舒适条件的重要参数;风机盘管 - 中国风机盘管的历史、现状和发展我国风机盘管经历了几个不同的变化过程;初期,对风机盘管机组的认识停留在主要满足风量要求的基础上;认为只要风量大就满足了要求,就是一台好的风机盘管;在这种理念的指导下,当时生产的风机盘管机组的主要特征是风量普遍超标,随之带来的是机组噪声大,耗能量大,检测当时生产的风机盘管机组其单位功率制冷量只有40W左右;由于噪声大,当时的情况是人们在享受空调带来的习习冷风的同时,也不得不忍受烦人的噪声之苦;为了解决以上问题,国家开始着手修改风机盘管机组产品标准;近年我国风机盘管制造业快速发展,年产量已从八十年代初的数千台激增到目前的几十多万台,产品性能却长期徘徊于国外七十年代水平;这种低水平下的快速增长,前景不容乐观;八十年代中期,以特灵、约克、开利等公司为代表的国外风机盘管制造业,已相继完成了产品的更新换代,并推出了一代全新产品;当时我国空调行业正陶醉于国产风机盘管在冷量、噪声等孤立参数上接近国外产品而忽略了综合性能和使用效果上的真实差距,以致这次产品更新换代未能在我国空调界引起任何反响;实际上,国外最新一代风机盘管无论在性能、品种及空调上都要领先于我国产品;风机盘管机组的应用现状：由于风机盘管系统具有易于调控、便于安装、造价低等优点,所以其应用领域不断扩展,产品类型也在不断增加;当传统的大型集中式空调与分体式家用空调都不能满足现代文明对人居环境档次和居住管理要求的时候,户式中央空调的概念应运而生,风机盘管机组在其中担当了不可或缺的角色;如：风冷式冷热水机组与风机盘管组合式如特灵、风冷式冷热水机组与风机盘管和地暖组合式如清华索兰、水地源热泵机组与风机盘管组合式、风冷冷水机组与家用锅炉和风机盘管组合式如约克等等,户式中央空调在中国是近几年才出现的新概念,但在美国已经有近半个世纪的应用经验;而目前,户式中央空调正成为中国的房地产开发商提高楼盘档次及其业主们改善居住品质的一个条件;风机盘管 - 参考资料一、风机盘管系统工作原理：风机盘管主要由风机,换热盘管和机壳组成,按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排,换热盘管一般是采用铜管串铝翅片,铜管外径为10～16mm,翅片厚度约～,间距～,风机一般采用双进风前弯形叶片离心风机,电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热;风机盘管空调系统的工作原理,就是借助风机盘管机组不断地循环室内空气,使之通过盘管而被冷却或加热,以保持房间要求的温度和一定的相对湿度;盘管使用的冷水或热水,由集中冷源和热源供应;与此同时,由新风空调机房集中处理后的新风,通过专门的新风管道分别送人各空调房间,以满足空调房间的卫生要求;风机盘管空调系统与集中式系统相比,没有大风道,只有水管和较小的新风管,具有布置和安装方便、占用建筑空间小、单独调节好等优点,广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中;二、风机盘管控制工作原理风机盘管控制多采用就地控制的方案,分简单控制和温度控制两种：风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停;风机盘管温度控制：使用温控器根据设定温度与实际检测温度的比较、运算,自动控制电动两/三通阀的开闭；风机的三速转换;或直接控制风机的三速转换与启停,从而通过控制系统水流或风量达到恒温的目的;。

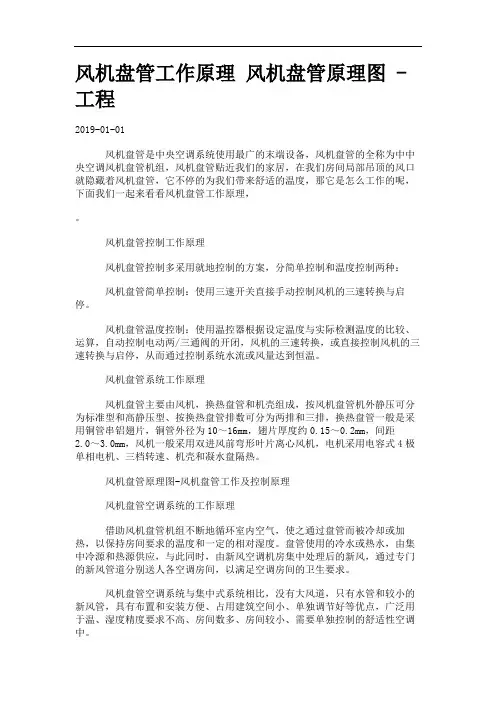

风机盘管工作原理风机盘管原理图 -工程2019-01-01风机盘管是中央空调系统使用最广的末端设备，风机盘管的全称为中中央空调风机盘管机组，风机盘管贴近我们的家居，在我们房间局部吊顶的风口就隐藏着风机盘管，它不停的为我们带来舒适的温度，那它是怎么工作的呢，下面我们一起来看看风机盘管工作原理，。

风机盘管控制工作原理风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种：风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停。

风机盘管温度控制：使用温控器根据设定温度与实际检测温度的比较、运算，自动控制电动两/三通阀的开闭，风机的三速转换，或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温。

风机盘管系统工作原理风机盘管主要由风机，换热盘管和机壳组成，按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排，换热盘管一般是采用铜管串铝翅片，铜管外径为10～16mm，翅片厚度约0.15～0.2mm，间距2.0～3.0mm，风机一般采用双进风前弯形叶片离心风机，电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。

风机盘管原理图-风机盘管工作及控制原理风机盘管空调系统的工作原理借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。

盘管使用的冷水或热水，由集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送人各空调房间，以满足空调房间的卫生要求。

风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。

风机盘管工作原理没有中央空调复杂，其实我们可以把风机盘管形象的看做是一台电扇，只是这台电扇吹出来的风是我们需要的温度。

目前市面上风机盘管很多，为了节约成本，很多公司会选择国产风机盘管，而采用进口中央空调主机，这样并不影响整个中央空调系统的运行和使用效果。

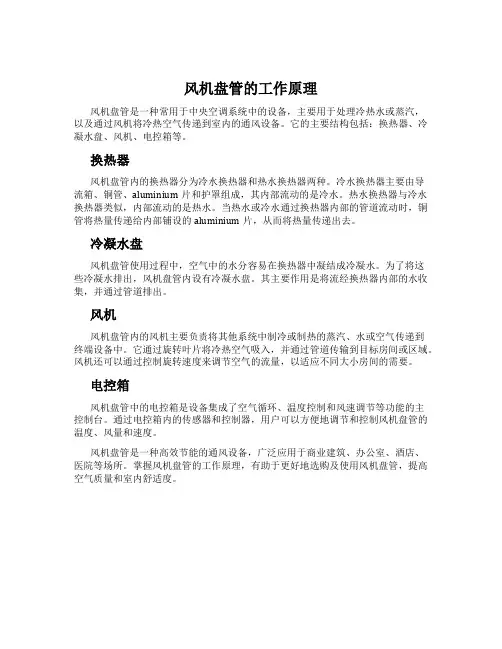

风机盘管的工作原理
风机盘管是一种常用于中央空调系统中的设备，主要用于处理冷热水或蒸汽，
以及通过风机将冷热空气传递到室内的通风设备。

它的主要结构包括：换热器、冷凝水盘、风机、电控箱等。

换热器
风机盘管内的换热器分为冷水换热器和热水换热器两种。

冷水换热器主要由导
流箱、铜管、aluminium片和护罩组成，其内部流动的是冷水。

热水换热器与冷水换热器类似，内部流动的是热水。

当热水或冷水通过换热器内部的管道流动时，铜管将热量传递给内部铺设的aluminium片，从而将热量传递出去。

冷凝水盘
风机盘管使用过程中，空气中的水分容易在换热器中凝结成冷凝水。

为了将这
些冷凝水排出，风机盘管内设有冷凝水盘。

其主要作用是将流经换热器内部的水收集，并通过管道排出。

风机
风机盘管内的风机主要负责将其他系统中制冷或制热的蒸汽、水或空气传递到
终端设备中。

它通过旋转叶片将冷热空气吸入，并通过管道传输到目标房间或区域。

风机还可以通过控制旋转速度来调节空气的流量，以适应不同大小房间的需要。

电控箱
风机盘管中的电控箱是设备集成了空气循环、温度控制和风速调节等功能的主
控制台。

通过电控箱内的传感器和控制器，用户可以方便地调节和控制风机盘管的温度、风量和速度。

风机盘管是一种高效节能的通风设备，广泛应用于商业建筑、办公室、酒店、
医院等场所。

掌握风机盘管的工作原理，有助于更好地选购及使用风机盘管，提高空气质量和室内舒适度。

风机盘管工作原理图 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】风机盘管工作原理图盘管系统工作原理?室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经工艺处理后，由风口送出能够吸收室内余热、余湿的空气，使室内温度、湿度达到所需要的标准，如此循环工作。

（如图所示）空调系统是风机和盘管（小型表面式换热器）组成的机组直接安装在空调房间内，风机将室内一部分空气进行循环处理（经空气过滤器过滤和盘管进行冷却或加热）后直接送入房间，以达到对室内空气进行温、湿度调节的目的。

房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间，或将室外空气经过新风处理机组集中处理后由管道直接送入被调房间，或者由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内。

盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供。

因此，风机盘管空调系统属于半集中式空调系统。

同时由于这种空调系统冷量或热量是分别由空气和水带入空调房间内，所以此空调系统又被称为空气--水空调系统。

（资料来源：德冷空调网风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。

为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管机组主要由低噪声电机、盘管等组成。

目录•••••风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、、、商住、科研机构。

为满足不同场合：风机盘管的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管机组主要由低噪声电机、盘管等组成。

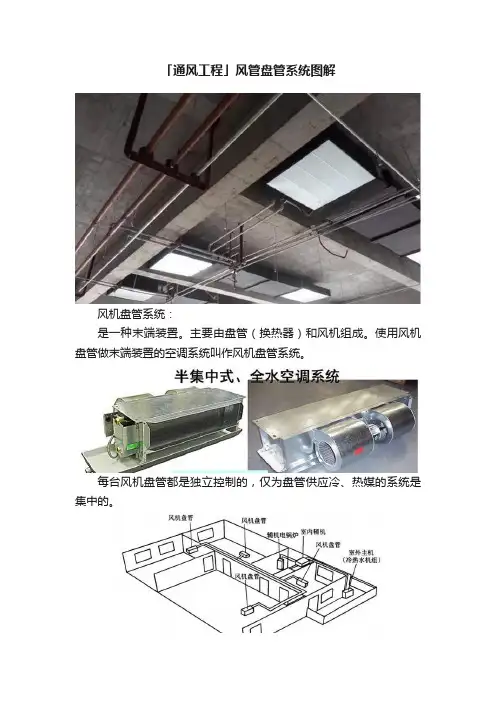

「通风工程」风管盘管系统图解风机盘管系统：是一种末端装置。

主要由盘管（换热器）和风机组成。

使用风机盘管做末端装置的空调系统叫作风机盘管系统。

每台风机盘管都是独立控制的，仅为盘管供应冷、热媒的系统是集中的。

风机盘管的构造：风机盘管结构：风机盘管末端调节：（1）风量调节：调节电机输入电压使风量分为高、中、低三档。

（2）水量调节：水管上电动三通分流阀,由双位室温调节器控制，向风机盘管断续供水。

此外也用冷却盘管的旁通风门来调节。

风机盘管系统供新风的方式：a.靠室内浴厕等排风形成的负压自然渗入新风。

特点：初投资和运行费最省，但室内卫生条件不易保证，而且室内无组织的进气还会造成室内温度场不均匀。

要求高的地方不宜采用。

b.靠墙洞引入新风，还可以进行新风量调节。

特点：使新风量得到保证，但管理麻烦，而且新风口还会破坏建筑立面，增加污染和噪声。

要求高的地方也不宜采用。

C.有一个集中式空调系统处理新风，并可让新风负担一部分空调负荷。

水管表面结露问题会得到改善。

由独立的新风系统供新风：（1）风机盘管出口与新风口并列，外罩一个整体格栅，既美观又便于二者混合后再进入工作区。

（2）新风先送到风机盘管内部，使之与回风混合再经过盘管。

增加了盘管的负担，但新、回风的混合较好，而且在部分房间的风机盘管不使用时，可节省处理新风的费用。

选择满足使用要求的风机盘管（1）风机盘管的产品样本上有不同的水温、水量、风量以及不同进风参数下的冷、热量；（2）选定供新风方式及参数后便可计算需要由风机盘管负担的室内负荷；据此可以选择满足使用要求的风机盘管。

风机盘管的水系统：开式系统和闭式系统：1、凡是有冷却塔、喷水室和敞开式水箱或水池的水管系统，管路与大气相通，都是开式水管系统；2、开式系统循环水中含氧量高，易腐蚀设备和管网；而且空气中的灰尘、细菌、可溶性气体极易进入循环水中，使水中微生物大量繁殖，形成生物污泥，造成管道堵塞；3、开式系统的水泵压头较高，水泵能耗较大；4、闭式系统的水泵能耗小，设备和管网的腐蚀性小，但由于补水的需要和容纳系统水温变化所带来的水体积变化的需要，需要在系统中设置膨胀水箱；我们归纳为：1、管路与大气相通，都是开式水管系统；2、开式系统循环水中含氧量高，易腐蚀设备和管网；易形成生物污泥，造成管道堵塞；3、开式系统的水泵压头较高，水泵能耗较大；4、闭式系统的水泵能耗小，设备和管网的腐蚀性小；但由于水体积变化的需要。

风机盘管的工作原理
风机盘管是一种通过风机驱动空气流动，从而实现室内空气调节的设备。

其工作原理可以描述如下：
1. 风机工作：风机盘管中配置有一个或多个风机，这些风机通过电机驱动，产生足够的风力。

风机具有可调节风速和风量的功能，可以根据需要调整。

2. 空气循环：当风机启动后，它会吸入室内空气并将其吹入盘管内部。

盘管内部通常内置着一种冷却剂，如水或蒸汽。

3. 换热过程：当空气经过盘管时，与冷却剂之间进行热交换。

如果是空调盘管，冷却剂会吸收室内空气中的热量，使空气变得更凉爽。

如果是暖气盘管，冷却剂会释放热量，将盘管内的冷空气加热。

4. 空气调节：经过换热过程后，空气被重新吹出风机盘管，通过管道传输到需要冷却或供暖的空间。

这样，室内的温度可以得到控制，满足人们对空气品质和舒适温度的需求。

总结起来，风机盘管通过风机吸入、循环和处理室内空气，通过热交换实现对空气温度的调节，从而满足空调或供暖的需求。

风机盘管制热原理
风机盘管制热原理是利用风机和盘管的结合，将热空气通过盘管传输到室内，实现供暖的一种技术。

它是一种常见的暖气设备，广泛应用于家庭、办公室和商业场所。

风机盘管制热的原理很简单。

首先，燃料燃烧后产生的热量通过热交换器传递给空气。

然后，风机将热空气吹入盘管，通过盘管的传热作用，热量被传递给空气。

最后，热空气被风机送入室内，从而提供舒适的供暖效果。

风机是整个系统的核心。

它负责将冷空气通过盘管传输，同时也负责将热空气送入室内。

风机的转速和风量可以根据需要进行调节，以达到最佳的供暖效果。

盘管则是热量传递的关键部分，它由许多细小的管子组成，通过这些管子将热量传递给空气。

风机盘管制热的优点是效率高、供暖效果好。

由于热交换器和盘管的结构设计合理，热量可以有效地传递给空气，使室内温度迅速升高。

同时，风机的调节功能可以根据室内的温度和需求进行智能调节，使供暖更加舒适和节能。

风机盘管制热也具有一定的局限性。

首先，由于风机的存在，室内可能会出现一定的噪音。

其次，由于盘管的传热作用，空气中可能会带有一定的干燥性，需要适当增加室内的湿度。

最后，风机盘管制热需要外部电源供电，如果停电或电力不稳定，供暖效果可能会
受到影响。

风机盘管制热是一种高效、舒适的供暖方式。

它通过风机和盘管的结合，将热空气传递到室内，实现供暖效果。

虽然存在一些局限性，但风机盘管制热仍然是一种被广泛采用的供暖技术，为人们带来温暖和舒适。

风机盘管原理
风机盘管是一种常用的空调设备，其工作原理主要由风机和盘管两部分组成。

首先是风机部分，它负责将空气吸入盘管内并通过盘管进行热交换。

风机通常由电机驱动，通过旋转产生风力，将室内或室外的空气引入盘管内部进行循环。

风机的运行可以通过控制系统进行调速，以实现不同的送风量和风速。

而盘管部分是风机盘管的核心组成部分，它是空气热交换的场所。

盘管通常由一系列细长的金属管组成，这些管道被平行排列并穿过整个设备。

在盘管内部，通过制冷剂或者热水等传热介质的流动，实现空气的热交换。

当冷却剂通过管道时，它会吸收空气中的热量，使空气降温。

相反，当热水通过管道时，它会传递热量给空气，使空气升温。

整个风机盘管系统的工作过程如下：首先，风机启动，形成气流，将室内或室外的空气吸入盘管内部。

然后，通过制冷剂或热水的流动，进行热交换，吸收或释放空气的热量。

最后，经过热交换后的空气由风机再次吹出，形成冷风或热风，达到空调或供暖的目的。

总的来说，风机盘管通过风机和盘管的协同作用，实现空气的循环与热交换，从而调节室内温度，提供舒适的室内环境。

风机盘管的工作原理
风机盘管是一种采用节能技术的便捷高效的制冷循环设备，它是用风机将室内热量抽走，同时将外界的冷量传输到室内，实现室内温度与外界温度的调节，从而节约能源。

一、工作原理：
1、制冷循环循环：利用变频调速的技术，将空调冷却剂从室内抽取出来，通过管路输送至室外机，冷却剂在室外机蒸发过程中吸热，蒸发后的冷却剂再通过管路投回到室内，把空调的冷量带回室内，从而将室外的冷量传递到室内，形成循环，达到节能制冷的目的。

2、风机工作：风机会利用风叶和盘管叶片产生向下循环风流，风叶周围收集室内热量，由于动量的原因，提取出来的热量会带着风被传送到室外机中，达到提取室内热量、空气净化和除尘的效果。

三、优点：
1、节能高效：利用变频调速技术，对制冷剂的工作进行优化调整，有效的把制冷循环做到控制在最佳的范围，从而降低能耗，节能效果较好。

2、空气净化：利用风叶顺应室外环境阻力形成向下循环，可以有效收集室内空气中的热量、灰尘等物质，从而起到净化室内空气的作用。

3、安装方便：风机盘管的设计简洁，安装比较简单方便，要求的基础设施和管道接口也比较少，能够省去更多的安装时间，节约人力、物力。

风机盘管工作原理
风机盘管是一种集合了风机和盘管两种功能的设备，其工作原理主要包括以下几个方面：
1.风机工作原理：风机是风机盘管的重要组成部分，它负责产
生气流并将其送入盘管。

风机通常通过电动机驱动，电能转化为机械能，使风机叶轮高速旋转。

受到离心力的作用，空气被吸入并被加速。

通过风机的运动，空气被压缩并产生了具有较高压力的气流。

2.盘管工作原理：盘管是风机盘管的另一个重要组成部分，主
要用于传递热量。

盘管内部沿着螺旋形路线布置着许多管道，通常由金属材料制成。

当风机吹送的气流经过盘管时，盘管中的热水或蒸汽释放热量，将其传递给经过的空气。

这样，空气中的温度就会得到升高或降低，以满足所需的供暖或制冷效果。

3.风机盘管的结合工作：风机通过风道将气流吹送到盘管，然
后盘管中的热水或蒸汽释放热量，使气流的温度发生变化。

经过加热或冷却后的气流再经由风道送到需要的空间，以改善室内的温度。

同时，风机的运转也帮助保持空气的循环，提高室内空气的质量。

需要注意的是，风机盘管的具体工作原理可能会根据不同型号和品牌的设备存在一定差异。

此外，风机盘管的应用范围广泛，在供暖和制冷领域都有应用，在中央空调系统、风暖系统和通风系统等方面发挥着重要作用。

风机盘管工作原理图盘管系统工作原理室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经工艺处理后，由风口送出能够吸收室内余热、余湿的空气，使室内温度、湿度达到所需要的标准，如此循环工作。

（如图所示）风机盘管空调系统是风机和盘管（小型表面式换热器）组成的机组直接安装在空调房间内，风机将室内一部分空气进行循环处理（经空气过滤器过滤和盘管进行冷却或加热）后直接送入房间，以达到对室内空气进行温、湿度调节的目的。

房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间，或将室外空气经过新风处理机组集中处理后由管道直接送入被调房间，或者由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内。

盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供。

因此，风机盘管空调系统属于半集中式空调系统。

同时由于这种空调系统冷量或热量是分别由空气和水带入空调房间内，所以此空调系统又被称为空气--水空调系统。

（资料来源：德冷空调网风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。

为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管机组主要由低噪声电机、盘管等组成。

目录• 1 主要特点• 2 工作原理• 3 标准• 4 中国风机盘管的历史、现状和发展• 5 参考资料[1]风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。

为满足不同场合：风机盘管的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管机组主要由低噪声电机、盘管等组成。
