风机盘管系统资料

风机盘管的结构及原理
风机盘管是一种通风设备，结构包括风机、盘管和控制系统。

其
工作原理是通过风机产生气流，将空气送入盘管，并通过盘管实现空
气的加热或冷却。

具体结构和原理如下：
1. 风机：风机是风机盘管的核心部件，负责产生气流。

它通常
由电动机和叶轮组成。

电动机提供动力，驱动叶轮高速旋转，产生空
气流动。

2. 盘管：盘管是空气加热或冷却的关键组件。

它通常由管道和
受热介质组成。

当空气经过盘管时，受热介质（如蒸汽、热水或制冷剂）通过管道流动，传递热量给空气，从而实现空气的加热或冷却。

3. 控制系统：控制系统用于监测和调节风机盘管的工作情况。

它通常由传感器、控制器和执行器组成。

传感器可以感知空气温度、
湿度等参数，将这些信号传递给控制器。

控制器根据接收到的信号，
判断是否需要调节风机的转速、盘管的受热介质流量等参数，从而实
现精确控制。

执行器根据控制器的指令，调节风机和盘管的工作状态。

风机盘管通过风机的作用，将室外空气通过盘管送入建筑内部，
进行加热或冷却。

在冷却模式下，空气经过盘管，受到制冷剂的吸热
作用，实现降温。

而在加热模式下，空气通过盘管时，受到蒸汽或热
水的加热作用，实现升温。

风机盘管的结构和工作原理使其在空调系统中具有重要作用，广
泛应用于办公楼、商场、医院等建筑中，提供舒适的室内环境。

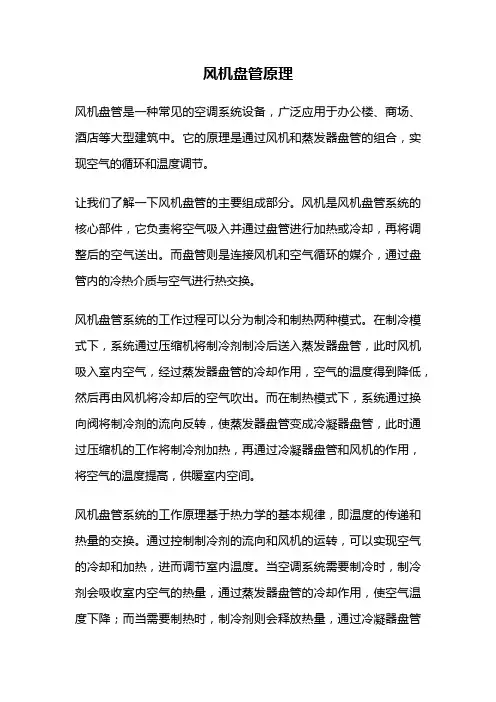

风机盘管原理风机盘管是一种常见的空调系统设备，广泛应用于办公楼、商场、酒店等大型建筑中。

它的原理是通过风机和蒸发器盘管的组合，实现空气的循环和温度调节。

让我们了解一下风机盘管的主要组成部分。

风机是风机盘管系统的核心部件，它负责将空气吸入并通过盘管进行加热或冷却，再将调整后的空气送出。

而盘管则是连接风机和空气循环的媒介，通过盘管内的冷热介质与空气进行热交换。

风机盘管系统的工作过程可以分为制冷和制热两种模式。

在制冷模式下，系统通过压缩机将制冷剂制冷后送入蒸发器盘管，此时风机吸入室内空气，经过蒸发器盘管的冷却作用，空气的温度得到降低，然后再由风机将冷却后的空气吹出。

而在制热模式下，系统通过换向阀将制冷剂的流向反转，使蒸发器盘管变成冷凝器盘管，此时通过压缩机的工作将制冷剂加热，再通过冷凝器盘管和风机的作用，将空气的温度提高，供暖室内空间。

风机盘管系统的工作原理基于热力学的基本规律，即温度的传递和热量的交换。

通过控制制冷剂的流向和风机的运转，可以实现空气的冷却和加热，进而调节室内温度。

当空调系统需要制冷时，制冷剂会吸收室内空气的热量，通过蒸发器盘管的冷却作用，使空气温度下降；而当需要制热时，制冷剂则会释放热量，通过冷凝器盘管的加热作用，使空气温度升高。

除了基本的制冷和制热功能，风机盘管系统还具备其他一些特点。

首先是空气循环的作用，通过风机的运转，将室内空气循环起来，保证空气的流通和均匀分布。

其次是温度的精确控制，风机盘管系统可以根据设定的温度要求，通过传感器对系统进行监测和调节，实现室内温度的精确控制。

此外，风机盘管系统还具备节能环保的特点，通过控制制冷剂的流量和风机的运转速度，可以达到节能减排的目的。

风机盘管作为一种常见的空调系统设备，通过风机和蒸发器盘管的组合，实现了空气的循环和温度调节。

其工作原理基于热力学的基本规律，通过控制制冷剂的流向和风机的运转，实现空气的冷却和加热。

风机盘管系统具备空气循环、温度控制和节能环保等特点，为大型建筑提供了舒适的室内环境。

风机盘管控制系统风机盘管控制系统风机盘管（fan-coil unit），又称小型送风机，广用于旅馆、饭店、公寓及办公室中。

它可说是一个小空调区的空调箱，内有风扇，过滤网及管排等，管排可任走冰水(寒水)或热水。

单一管排式者应用较广，以其价廉而控制需求又少之故。

控制系统可安排成二管系统、三管系统或四管系统，每一种都有优劣点。

当单一管排可使用冰水(寒水)或热水者，热水温度可能要甚低于标准加热管排者，此因为在正常冷却时，管排中冰水(寒水)温度与离风温度相差不大，冷却管排需有额外相当大的热交换面积之故。

冰水(寒水)温度7°C/热水温度从110°F到140°F为典型的应用温度。

二管系统本系统使用中央供应的冰水(寒水)或热水。

室内恒温器必需为冬夏型，即是，当使用一只电动阀时，在冬季正向作用，在夏季逆向作用。

从一作用转换到另一作用要靠某种信号完成或感测供水温度的变化等。

恒温器可能调制水流(采电动阀)或当水流不控制时仅作简单的开停风扇来控制。

图1所示一风扇的人工多速控制及水流至管排的恒温一般控制配置。

当冰水(寒水)被供应及室内温度高于设定温度时，电动阀开启，允许送风机产生冷风。

若室内温度降低则阀关闭。

若室内温度更进一步降低，则不能供应暖气，因无热水可用。

图1 风机盘管(小型送风机)；二管系统，人工风扇控制一中央系统的二管系统包括一锅炉或其它热源，一冰水(寒水)机组、循环泵及转换控制。

转换可为人工或自动。

但在任一情况都有问题，最主要的困难在当自加热转换成冷却之际。

如果热水进入冰水(寒水)机组“太暖”及“太热”，如温度为75°F或80°F，则冰水(寒水)机组变成过负荷，机组可能发生高吸气压力及可能的压缩机损害，或至少安全控制会令机组停机。

因之需要一旁路管绕过寒水机组，只许一部分热水通过机组，直到全系统水温下降为止。

显然此要一段时间，故春秋之际早晚要加热，白天要冷却之下即发生运用困难与不经济之弊。

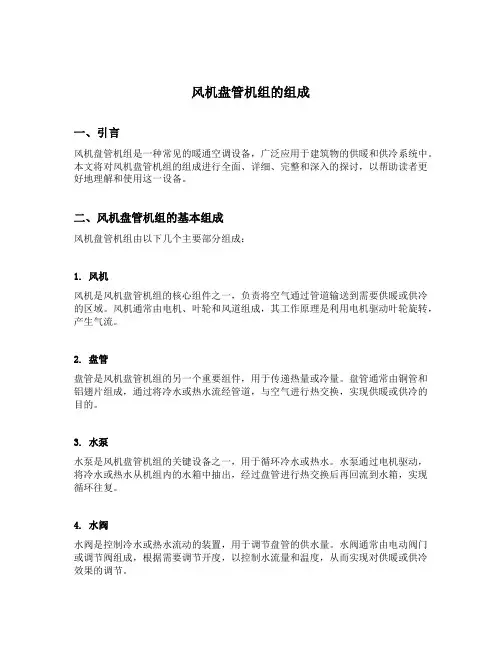

风机盘管机组的组成一、引言风机盘管机组是一种常见的暖通空调设备，广泛应用于建筑物的供暖和供冷系统中。

本文将对风机盘管机组的组成进行全面、详细、完整和深入的探讨，以帮助读者更好地理解和使用这一设备。

二、风机盘管机组的基本组成风机盘管机组由以下几个主要部分组成：1. 风机风机是风机盘管机组的核心组件之一，负责将空气通过管道输送到需要供暖或供冷的区域。

风机通常由电机、叶轮和风道组成，其工作原理是利用电机驱动叶轮旋转，产生气流。

2. 盘管盘管是风机盘管机组的另一个重要组件，用于传递热量或冷量。

盘管通常由铜管和铝翅片组成，通过将冷水或热水流经管道，与空气进行热交换，实现供暖或供冷的目的。

3. 水泵水泵是风机盘管机组的关键设备之一，用于循环冷水或热水。

水泵通过电机驱动，将冷水或热水从机组内的水箱中抽出，经过盘管进行热交换后再回流到水箱，实现循环往复。

4. 水阀水阀是控制冷水或热水流动的装置，用于调节盘管的供水量。

水阀通常由电动阀门或调节阀组成，根据需要调节开度，以控制水流量和温度，从而实现对供暖或供冷效果的调节。

5. 控制系统控制系统是风机盘管机组的智能化管理部分，用于监测和控制机组的运行状态。

控制系统通常由传感器、控制器和执行器组成，能够自动调节风机、水泵和水阀的运行，实现精确的温度控制和能耗管理。

三、风机盘管机组的工作原理风机盘管机组的工作原理可以简要概括为以下几个步骤：1. 空气处理空气通过机组进入风机，经过过滤器进行初步过滤，去除尘埃和杂质。

然后进入加湿器或除湿器，根据需要增加或减少空气中的湿度。

接下来，空气进入盘管进行热交换，实现供暖或供冷。

2. 水循环机组内的水泵将冷水或热水从水箱中抽出，经过盘管进行热交换后再回流到水箱。

水泵的运行通过控制系统进行调节，以保持水流的恒定和稳定。

3. 控制调节控制系统根据室内温度和设定温度的差异，自动调节风机、水泵和水阀的运行。

通过精确的控制调节，实现室内温度的稳定和舒适。

风机盘管电动二通阀工作原理一、风机盘管系统简介风机盘管系统是一种常见的供暖、通风和空调系统，广泛应用于商业建筑、办公楼、酒店等场所。

它由风机盘管机组、管道系统和控制系统组成。

其中，风机盘管机组是核心设备，主要由风机、盘管和电动二通阀组成。

二、风机盘管电动二通阀的作用风机盘管电动二通阀是风机盘管系统中的一个重要组件，它的作用是控制冷却水或热水的流量，以调节系统的供暖或制冷效果。

当需要制冷时，电动二通阀将冷却水引入盘管，通过盘管与空气进行热交换，降低室内温度；当需要供暖时，电动二通阀将热水引入盘管，通过盘管与空气进行热交换，提高室内温度。

三、风机盘管电动二通阀的基本原理风机盘管电动二通阀的基本原理是通过电动驱动装置控制阀门的开启和关闭，从而调节冷却水或热水的流量。

具体来说，风机盘管电动二通阀由电动执行器和阀体两部分组成。

1. 电动执行器电动执行器是风机盘管电动二通阀的关键部件，它由电动驱动装置、阀杆和阀板组成。

电动驱动装置通常采用电动机，通过接收控制信号来控制阀杆的运动。

当接收到开启信号时，电动驱动装置会转动，使阀杆向上运动，阀板与阀座分离，从而打开阀门；当接收到关闭信号时，电动驱动装置会停止转动，使阀杆向下运动，阀板与阀座接触，从而关闭阀门。

2. 阀体阀体是风机盘管电动二通阀的另一个重要部件，它由阀座、阀板和流体通道组成。

阀座是阀体的固定部分，通常由金属材料制成，具有一定的密封性能。

阀板是阀体的活动部分，通常由橡胶或金属材料制成，具有良好的密封性能。

流体通道连接阀座和阀板，在阀门开启时，流体可以通过流体通道流动；在阀门关闭时，流体通道被阀板封堵，流体无法通过。

四、风机盘管电动二通阀的工作过程风机盘管电动二通阀的工作过程可以分为开启过程和关闭过程。

1. 开启过程（1）接收控制信号：控制系统向电动执行器发送开启信号。

（2）电动驱动装置启动：电动驱动装置接收到开启信号后启动，驱动阀杆向上运动。

（3）阀门开启：阀杆向上运动，阀板与阀座分离，流体通道打开，冷却水或热水开始流动。

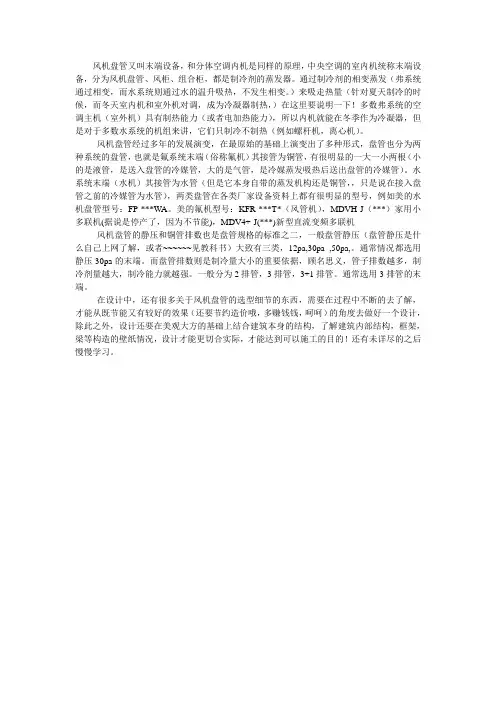

风机盘管又叫末端设备，和分体空调内机是同样的原理，中央空调的室内机统称末端设备，分为风机盘管、风柜、组合柜，都是制冷剂的蒸发器。

通过制冷剂的相变蒸发（弗系统通过相变，而水系统则通过水的温升吸热，不发生相变。

）来吸走热量（针对夏天制冷的时候，而冬天室内机和室外机对调，成为冷凝器制热，）在这里要说明一下！多数弗系统的空调主机（室外机）具有制热能力（或者电加热能力），所以内机就能在冬季作为冷凝器，但是对于多数水系统的机组来讲，它们只制冷不制热（例如螺杆机，离心机）。

风机盘管经过多年的发展演变，在最原始的基础上演变出了多种形式，盘管也分为两种系统的盘管，也就是氟系统末端（俗称氟机）其接管为铜管，有很明显的一大一小两根（小的是液管，是送入盘管的冷媒管，大的是气管，是冷媒蒸发吸热后送出盘管的冷媒管）。

水系统末端（水机）其接管为水管（但是它本身自带的蒸发机构还是铜管，，只是说在接入盘管之前的冷媒管为水管），两类盘管在各类厂家设备资料上都有很明显的型号，例如美的水机盘管型号：FP-***WA。

美的氟机型号：KFR-***T*（风管机），MDVH-J（***）家用小多联机(据说是停产了，因为不节能)，MDV4+-J(***)新型直流变频多联机风机盘管的静压和铜管排数也是盘管规格的标准之二，一般盘管静压（盘管静压是什么自己上网了解，或者~~~~~~见教科书）大致有三类，12pa,30pa ,50pa,。

通常情况都选用静压30pa的末端。

而盘管排数则是制冷量大小的重要依据，顾名思义，管子排数越多，制冷剂量越大，制冷能力就越强。

一般分为2排管，3排管，3+1排管。

通常选用3排管的末端。

在设计中，还有很多关于风机盘管的选型细节的东西，需要在过程中不断的去了解，才能从既节能又有较好的效果（还要节约造价哦，多赚钱钱，呵呵）的角度去做好一个设计，除此之外，设计还要在美观大方的基础上结合建筑本身的结构，了解建筑内部结构，框架，梁等构造的壁纸情况，设计才能更切合实际，才能达到可以施工的目的！还有未详尽的之后慢慢学习。

第七章风机盘管1．概述风机盘管是一种将风机和表面式换热盘管组装在一起的装置，风机盘管加新风系统是中央空调的主要方式之一，因此风机盘管是空调设备的主要组成部分。

风机盘管的型式有卧式、立式等，通常与冷水机组（夏）或热水机组（冬）组成一个供冷或供热系统。

美的商用空调系列风机盘管是结合引进先进技术的基础上设计与制造的，采用工艺精良的镀锌钣金制作而成，超薄型设计，美观大方，占用空间小，易于安装，最大优点是避免了同类产品送风时温差过大给人体造成不舒适感，在保证足够制冷量的情况下，最大限度地降低送风温差，以保证人体的舒适感。

采用大风量的设计，可以使房间的循环换气次数增多，增加新鲜空气的流通量，同时使整个房间的温度场更加均匀。

采用先进材料和技术，运行时可有效地减少机器运转时的噪音，可广泛用于各大商场、医院、办公楼、酒店、机场等场所。

本公司的风机盘管主要分为超薄型及普通型两类，可针对客户作非标设计。

2、风机盘管型号表示方法例：FP-5WA-Z表示风量为500m3/h、卧式暗装型、左接管、薄型风机盘管机组。

3、参数表说明：1.以上技术性能是当机外静压为0Pa时的值；2.制冷能力测试条件为入口空气27DB℃/19.5WB℃，入水温度7℃，水温差5℃；3.制热能力测试条件为21DB℃，入水温度60℃，风量、水量与制冷时相同；4.噪声值于全消声室中测定。

5.可为客户定制比FP-5WA-Z更小的风机盘管。

说明：1．以上技术性能是当机外静压为0Pa时的值；2．制冷能力测试条件为入口空气27DB℃/19.5WB℃，入水温度7℃，水温差5℃；3．制热能力测试条件为21DB℃，入水温度60℃，风量、水量与制冷时相同；4．噪声值于全消声室中测定。

说明：1．以上技术性能是当机外静压为0Pa时的值；2．制冷能力测试条件为入口空气27DB℃/19.5WB℃，入水温度7℃，水温差5℃；3．制热能力测试条件为21DB℃，入水温度60℃，风量、水量与制冷时相同；4．噪声值于全消声室中测定。

风机盘管的结构及原理以风机盘管的结构及原理为标题，我们来探讨一下风机盘管的工作原理和结构。

一、风机盘管的工作原理风机盘管是一种常见的空调系统组件，主要用于冷热水循环系统中，通过水循环来实现空气的冷却或加热。

其工作原理可以概括为以下几个步骤：1. 水循环系统：风机盘管通过冷热水循环系统实现空气的冷却或加热。

冷热水由冷水机组或热泵提供，通过管道输送到风机盘管中。

2. 风机运行：风机盘管内置有一个风机，当系统工作时，风机开始运行。

风机的作用是将空气吹过盘管，通过与盘管中的冷热水进行热交换，从而改变空气的温度。

3. 热交换：当风机运行时，空气被吸入风机盘管中，与盘管中的冷热水进行热交换。

如果冷水通过盘管，空气会被冷却；如果热水通过盘管，空气会被加热。

通过这种方式，风机盘管可以实现空气的冷却或加热。

4. 循环控制：风机盘管使用循环控制系统来控制冷热水的流动。

这个系统包括温度传感器和控制阀。

温度传感器可以感知室内空气的温度，并将信号传输给控制阀。

控制阀根据温度传感器的信号，调节冷热水的流量，以达到控制室内温度的目的。

二、风机盘管的结构风机盘管的结构比较简单，主要包括以下几个部分：1. 盘管：风机盘管的核心是盘管，一般由铜管制成。

盘管呈螺旋形，可以增加与空气的接触面积，提高热交换效率。

盘管的尺寸和数量根据具体的冷热负荷进行设计。

2. 风机：风机盘管内置有一个风机，通常为交流电机驱动的离心风机。

风机的作用是通过旋转产生风力，将空气吹过盘管，促进空气与盘管中的冷热水进行热交换。

3. 水路系统：风机盘管的水路系统包括冷水进水口、热水进水口、冷水出水口和热水出水口。

冷热水从相应的进水口进入盘管，经过热交换后，从出水口排出。

4. 控制系统：风机盘管的控制系统包括温度传感器和控制阀。

温度传感器用于检测室内空气的温度，并将信号传输给控制阀。

控制阀根据温度传感器的信号，调节冷热水的流量，以实现对室内温度的控制。

5. 外壳：风机盘管的外壳一般由镀锌钢板制成，具有良好的强度和耐腐蚀性。
