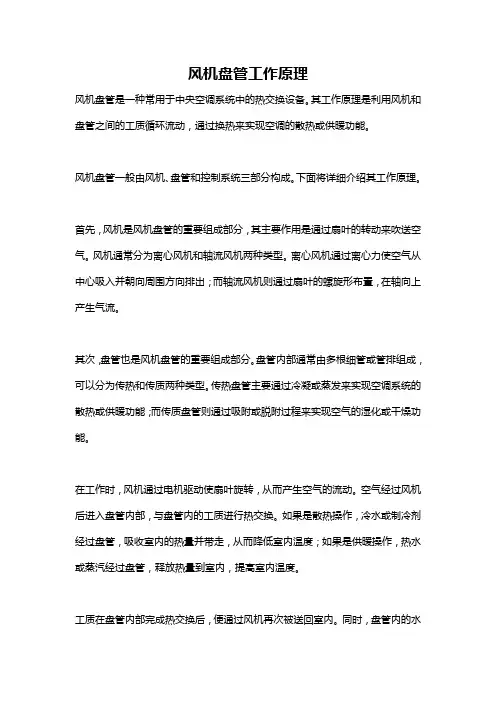

风机盘管工作原理 风机盘管原理图

风机盘管工作原理风机盘管是一种常用于中央空调系统中的热交换设备。

其工作原理是利用风机和盘管之间的工质循环流动，通过换热来实现空调的散热或供暖功能。

风机盘管一般由风机、盘管和控制系统三部分构成。

下面将详细介绍其工作原理。

首先，风机是风机盘管的重要组成部分，其主要作用是通过扇叶的转动来吹送空气。

风机通常分为离心风机和轴流风机两种类型。

离心风机通过离心力使空气从中心吸入并朝向周围方向排出；而轴流风机则通过扇叶的螺旋形布置，在轴向上产生气流。

其次，盘管也是风机盘管的重要组成部分。

盘管内部通常由多根细管或管排组成，可以分为传热和传质两种类型。

传热盘管主要通过冷凝或蒸发来实现空调系统的散热或供暖功能；而传质盘管则通过吸附或脱附过程来实现空气的湿化或干燥功能。

在工作时，风机通过电机驱动使扇叶旋转，从而产生空气的流动。

空气经过风机后进入盘管内部，与盘管内的工质进行热交换。

如果是散热操作，冷水或制冷剂经过盘管，吸收室内的热量并带走，从而降低室内温度；如果是供暖操作，热水或蒸汽经过盘管，释放热量到室内，提高室内温度。

工质在盘管内部完成热交换后，便通过风机再次被送回室内。

同时，盘管内的水或制冷剂经过热交换后，会发生相变，在再次流经风机盘管时，冷却或加热作用被再次释放。

这个过程由控制系统控制和调节。

控制系统可以根据室内的温度或湿度要求，自动调节风机的转速和开启/关闭盘管的阀门，以实现室内的温度和湿度控制。

总之，风机盘管的工作原理是通过风机和盘管之间的工质循环流动，实现空调系统的散热或供暖功能。

风机通过扇叶的转动产生气流，盘管内的工质通过热交换来实现空调效果。

控制系统控制和调节风机和盘管的运行，以满足室内的温度和湿度要求。

风机盘管具有结构简单、工作可靠、安装方便等优点，被广泛应用于商业、工业和家庭等各种场所。

风机盘管的结构及原理
风机盘管是一种通风设备，结构包括风机、盘管和控制系统。

其
工作原理是通过风机产生气流，将空气送入盘管，并通过盘管实现空
气的加热或冷却。

具体结构和原理如下：
1. 风机：风机是风机盘管的核心部件，负责产生气流。

它通常
由电动机和叶轮组成。

电动机提供动力，驱动叶轮高速旋转，产生空
气流动。

2. 盘管：盘管是空气加热或冷却的关键组件。

它通常由管道和
受热介质组成。

当空气经过盘管时，受热介质（如蒸汽、热水或制冷剂）通过管道流动，传递热量给空气，从而实现空气的加热或冷却。

3. 控制系统：控制系统用于监测和调节风机盘管的工作情况。

它通常由传感器、控制器和执行器组成。

传感器可以感知空气温度、
湿度等参数，将这些信号传递给控制器。

控制器根据接收到的信号，
判断是否需要调节风机的转速、盘管的受热介质流量等参数，从而实
现精确控制。

执行器根据控制器的指令，调节风机和盘管的工作状态。

风机盘管通过风机的作用，将室外空气通过盘管送入建筑内部，
进行加热或冷却。

在冷却模式下，空气经过盘管，受到制冷剂的吸热
作用，实现降温。

而在加热模式下，空气通过盘管时，受到蒸汽或热
水的加热作用，实现升温。

风机盘管的结构和工作原理使其在空调系统中具有重要作用，广
泛应用于办公楼、商场、医院等建筑中，提供舒适的室内环境。

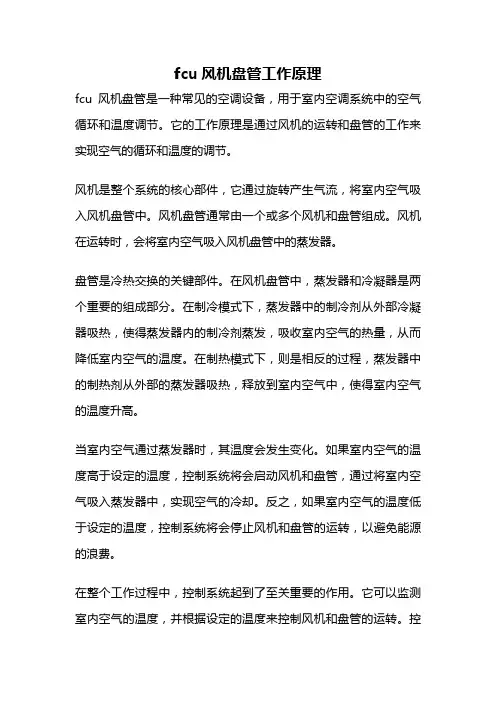

fcu风机盘管工作原理fcu风机盘管是一种常见的空调设备，用于室内空调系统中的空气循环和温度调节。

它的工作原理是通过风机的运转和盘管的工作来实现空气的循环和温度的调节。

风机是整个系统的核心部件，它通过旋转产生气流，将室内空气吸入风机盘管中。

风机盘管通常由一个或多个风机和盘管组成。

风机在运转时，会将室内空气吸入风机盘管中的蒸发器。

盘管是冷热交换的关键部件。

在风机盘管中，蒸发器和冷凝器是两个重要的组成部分。

在制冷模式下，蒸发器中的制冷剂从外部冷凝器吸热，使得蒸发器内的制冷剂蒸发，吸收室内空气的热量，从而降低室内空气的温度。

在制热模式下，则是相反的过程，蒸发器中的制热剂从外部的蒸发器吸热，释放到室内空气中，使得室内空气的温度升高。

当室内空气通过蒸发器时，其温度会发生变化。

如果室内空气的温度高于设定的温度，控制系统将会启动风机和盘管，通过将室内空气吸入蒸发器中，实现空气的冷却。

反之，如果室内空气的温度低于设定的温度，控制系统将会停止风机和盘管的运转，以避免能源的浪费。

在整个工作过程中，控制系统起到了至关重要的作用。

它可以监测室内空气的温度，并根据设定的温度来控制风机和盘管的运转。

控制系统还可以根据室内空气的湿度和其他参数，来调节风机盘管的运行状态，以实现更加舒适的室内环境。

总结起来，fcu风机盘管通过风机的运转和盘管的工作，实现了室内空气的循环和温度的调节。

它的工作原理是利用蒸发器和冷凝器的工作原理，通过制冷剂的循环来吸收和释放热量，从而实现空气的冷却或加热。

控制系统则起到了监测和调节的作用，以保证室内空气的温度和湿度在合适的范围内。

这些都使得fcu风机盘管成为了室内空调系统中不可缺少的一部分。

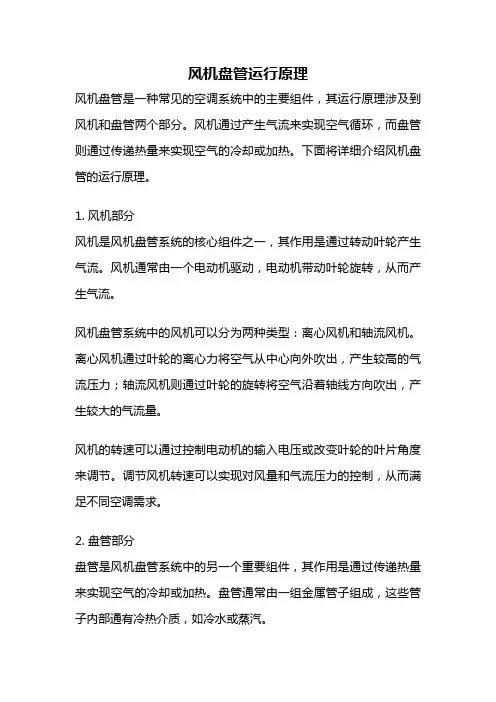

风机盘管运行原理风机盘管是一种常见的空调系统中的主要组件，其运行原理涉及到风机和盘管两个部分。

风机通过产生气流来实现空气循环，而盘管则通过传递热量来实现空气的冷却或加热。

下面将详细介绍风机盘管的运行原理。

1. 风机部分风机是风机盘管系统的核心组件之一，其作用是通过转动叶轮产生气流。

风机通常由一个电动机驱动，电动机带动叶轮旋转，从而产生气流。

风机盘管系统中的风机可以分为两种类型：离心风机和轴流风机。

离心风机通过叶轮的离心力将空气从中心向外吹出，产生较高的气流压力；轴流风机则通过叶轮的旋转将空气沿着轴线方向吹出，产生较大的气流量。

风机的转速可以通过控制电动机的输入电压或改变叶轮的叶片角度来调节。

调节风机转速可以实现对风量和气流压力的控制，从而满足不同空调需求。

2. 盘管部分盘管是风机盘管系统中的另一个重要组件，其作用是通过传递热量来实现空气的冷却或加热。

盘管通常由一组金属管子组成，这些管子内部通有冷热介质，如冷水或蒸汽。

当空调系统需要冷却空气时，冷水通过盘管流动，冷却介质的低温会使得盘管表面降温，从而使得通过盘管的空气被冷却。

这样冷却后的空气就被风机吹出，从而降低室内空气的温度。

当空调系统需要加热空气时，热介质（如蒸汽）通过盘管流动，热介质的高温会使得盘管表面升温，从而使得通过盘管的空气被加热。

这样加热后的空气就被风机吹出，从而提高室内空气的温度。

盘管的传热效果主要取决于盘管的材质、表面积和流体的温度差。

为了提高传热效果，盘管通常采用具有较好导热性能的金属材料，并且盘管的表面积要尽可能大。

3. 风机盘管系统的运行过程风机盘管系统的运行过程可以简单地描述为以下几个步骤：(1) 风机启动：当空调系统启动时，风机被启动，开始产生气流。

(2) 盘管供冷或供热：根据空调系统的需求，盘管开始传递冷或热介质，实现空气的冷却或加热。

(3) 气流循环：风机产生的气流通过空气循环系统被输送到室内或室外空间。

在室内空间中，气流可以通过空气处理单元进行过滤和调节，然后再通过风口进入室内空气。

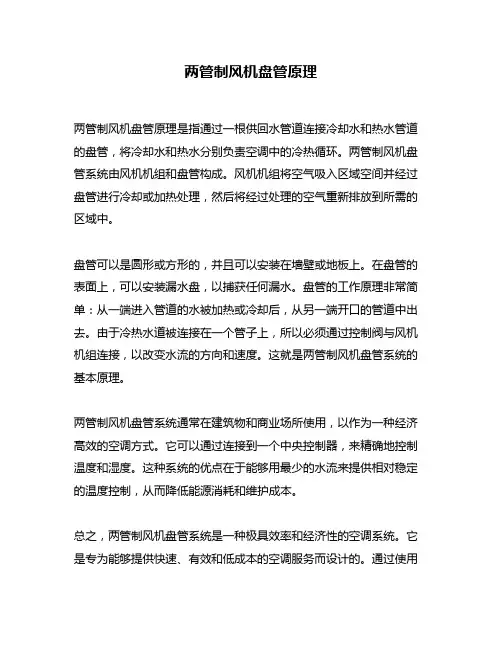

两管制风机盘管原理
两管制风机盘管原理是指通过一根供回水管道连接冷却水和热水管道的盘管，将冷却水和热水分别负责空调中的冷热循环。

两管制风机盘管系统由风机机组和盘管构成。

风机机组将空气吸入区域空间并经过盘管进行冷却或加热处理，然后将经过处理的空气重新排放到所需的区域中。

盘管可以是圆形或方形的，并且可以安装在墙壁或地板上。

在盘管的表面上，可以安装漏水盘，以捕获任何漏水。

盘管的工作原理非常简单：从一端进入管道的水被加热或冷却后，从另一端开口的管道中出去。

由于冷热水道被连接在一个管子上，所以必须通过控制阀与风机机组连接，以改变水流的方向和速度。

这就是两管制风机盘管系统的基本原理。

两管制风机盘管系统通常在建筑物和商业场所使用，以作为一种经济高效的空调方式。

它可以通过连接到一个中央控制器，来精确地控制温度和湿度。

这种系统的优点在于能够用最少的水流来提供相对稳定的温度控制，从而降低能源消耗和维护成本。

总之，两管制风机盘管系统是一种极具效率和经济性的空调系统。

它是专为能够提供快速、有效和低成本的空调服务而设计的。

通过使用
现代技术和设备，这种系统可以轻松地控制温度和湿度，从而提供更舒适的居住和工作环境。

风机盘管工作原理图盘管系统工作原理室内的风机盘管工作时吸入一部分由风柜处理后的新风,再吸入一部分室内未处理的空气经工艺处理后,由风口送出能够吸收室内余热、余湿的空气,使室内温度、湿度达到所需要的标准,如此循环工作;如图所示空调系统是风机和盘管小型表面式换热器组成的机组直接安装在空调房间内,风机将室内一部分空气进行循环处理经空气过滤器过滤和盘管进行冷却或加热后直接送入房间,以达到对室内空气进行温、湿度调节的目的;房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间,或将室外空气经过新风处理机组集中处理后由管道直接送入被调房间,或者由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内;盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供;因此,风机盘管空调系统属于半集中式空调系统;同时由于这种空调系统冷量或热量是分别由空气和水带入空调房间内,所以此空调系统又被称为空气--水空调系统;资料来源：德冷空调网风机盘管是中央空调理想的末端产品,风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构;为满足不同场合的设计选用,风机盘管种类有：卧式暗装带回风箱风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种;风机盘管机组主要由低噪声电机、盘管等组成;目录•••••风机盘管是中央空调理想的末端产品,风机盘管广泛应用于宾馆、、、商住、科研机构;为满足不同场合：风机盘管的设计选用,风机盘管种类有：卧式暗装带回风箱风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种;风机盘管机组主要由低噪声电机、盘管等组成;风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内,使室内气温降低或升高,以满足人们的舒适性要求;盘管内的冷热媒水由机器房集中供给风机盘管 - 主要特点风机盘管机体结构精致,紧凑,坚固耐用,外型美观且高贵幽雅;风机盘管采用优质镀板机壳,冷凝水盘采用模压工艺一体成型,无焊缝、焊点、符合防火规范的保温材料整体连接于水盘;风机盘管体积小: 机体设计轻巧;排水管及线路安装简便,左右接管及回风方式可随时变换,以配合现场情况;机组能安装于任何空间场所;风机盘管效率高: 先进的胀管工艺,保证了换热器铜管和铝箔的紧密接触,传热性能好；风机盘管噪音低: 合理的风机与气流结构设计,优质的吸音保温材料,使机组噪音低于国家标准1-3dBA；风机盘管能耗低: 风机与换热器合理匹配,三档可调风量,使风机用电最省; 风机盘管 - 工作原理风机盘管主要依靠风机的强制作用,使空气通过加热器表面时被加热,因而强化了散热器与间的对流换热器,能够迅速加热房间的空气;风机盘管是系统的末端装置,其工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水热水盘管后被冷却加热,以保持房间温度的恒定;通常,通过新风机组处理后送入室内,以满足空调房间新风量的需要;但是,由于这种采暖方式只基于对流换热,而致使室内达不到最佳的舒适水平,故只适用于人停留时间较短的场所,如：办公室及宾馆,而不用于普通住宅;由于增加了风机,提高了造价和运行费用,设备的维护和管理也较为复杂;风机盘管控制多采用就地控制的方案,分简单控制和温度控制两种; 简单控制：使用三速开关直接手动控制风机的三速转换与启停;控制：STC 系列温控器根据设定温度与实际检测温度的比较、运算,自动控制 STV 系列电动两 / 三通阀的开闭；机的三速转换;或直接控制风机的三速转换与启停,从而通过控制系统水流或风量达到恒温的目的;风机盘管做为中央空调的末端设备,其质量的好坏决定了室内的空调效果;性能主要是送冷热量的保障、送风量的保障,噪音的数值比、冷凝水不泄漏及电器、钣金件设计的合理性等等;风机盘管 - 标准风机盘管风量一定,供水温度一定,供水量变化时,制冷量随供水量的变化而变化,根据部分风机盘管产品性能统计,当供水温度为7℃,供水量减少到80%时,制冷量为原来的92%左右,说明当供水量变化时对制冷量的影响较为缓慢;风机盘管供、回水温差一定,供水温度升高时,制冷量随着减少,据统计,供水温度升高1℃时,制冷量减少10%左右,供水温度越高,减幅越大,除湿能力下降; 供水条件一定,风机盘管风量改变时,制冷量和空气处理焓差随着变化,一般是制冷量减少,焓差增大,单位制冷量风机耗电变化不大;风机盘管进、出水温差增大时,水量减少,换热盘管的传热系数随着减小;另外,传热温差也发生了变化,因此,风机盘管的制冷量随供回水温差的增大而减少,据统计当供水温度为7℃,供、回水温差从5℃提高到7℃时,制冷量可减少17%左右;热条件是指物理参数对人体的热舒适性所发生的综合作用;这些物理参数中主要包括空气干球温度、空气的相对湿度,空气流动速度、平均辐射温度、人体的量及衣着等六项;其中,空气的温度及流动速度是评价风机盘管所提供的热环境舒适条件的重要参数;风机盘管 - 中国风机盘管的历史、现状和发展我国风机盘管经历了几个不同的变化过程;初期,对风机盘管机组的认识停留在主要满足风量要求的基础上;认为只要风量大就满足了要求,就是一台好的风机盘管;在这种理念的指导下,当时生产的风机盘管机组的主要特征是风量普遍超标,随之带来的是机组噪声大,耗能量大,检测当时生产的风机盘管机组其单位功率制冷量只有40W左右;由于噪声大,当时的情况是人们在享受空调带来的习习冷风的同时,也不得不忍受烦人的噪声之苦;为了解决以上问题,国家开始着手修改风机盘管机组产品标准;近年我国风机盘管制造业快速发展,年产量已从八十年代初的数千台激增到目前的几十多万台,产品性能却长期徘徊于国外七十年代水平;这种低水平下的快速增长,前景不容乐观;八十年代中期,以特灵、约克、开利等公司为代表的国外风机盘管制造业,已相继完成了产品的更新换代,并推出了一代全新产品;当时我国空调行业正陶醉于国产风机盘管在冷量、噪声等孤立参数上接近国外产品而忽略了综合性能和使用效果上的真实差距,以致这次产品更新换代未能在我国空调界引起任何反响;实际上,国外最新一代风机盘管无论在性能、品种及空调上都要领先于我国产品;风机盘管机组的应用现状：由于风机盘管系统具有易于调控、便于安装、造价低等优点,所以其应用领域不断扩展,产品类型也在不断增加;当传统的大型集中式空调与分体式家用空调都不能满足现代文明对人居环境档次和居住管理要求的时候,户式中央空调的概念应运而生,风机盘管机组在其中担当了不可或缺的角色;如：风冷式冷热水机组与风机盘管组合式如特灵、风冷式冷热水机组与风机盘管和地暖组合式如清华索兰、水地源热泵机组与风机盘管组合式、风冷冷水机组与家用锅炉和风机盘管组合式如约克等等,户式中央空调在中国是近几年才出现的新概念,但在美国已经有近半个世纪的应用经验;而目前,户式中央空调正成为中国的房地产开发商提高楼盘档次及其业主们改善居住品质的一个条件;风机盘管 - 参考资料一、风机盘管系统工作原理：风机盘管主要由风机,换热盘管和机壳组成,按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排,换热盘管一般是采用铜管串铝翅片,铜管外径为10～16mm,翅片厚度约～,间距～,风机一般采用双进风前弯形叶片离心风机,电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热;风机盘管空调系统的工作原理,就是借助风机盘管机组不断地循环室内空气,使之通过盘管而被冷却或加热,以保持房间要求的温度和一定的相对湿度;盘管使用的冷水或热水,由集中冷源和热源供应;与此同时,由新风空调机房集中处理后的新风,通过专门的新风管道分别送人各空调房间,以满足空调房间的卫生要求;风机盘管空调系统与集中式系统相比,没有大风道,只有水管和较小的新风管,具有布置和安装方便、占用建筑空间小、单独调节好等优点,广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中;二、风机盘管控制工作原理风机盘管控制多采用就地控制的方案,分简单控制和温度控制两种：风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停;风机盘管温度控制：使用温控器根据设定温度与实际检测温度的比较、运算,自动控制电动两/三通阀的开闭；风机的三速转换;或直接控制风机的三速转换与启停,从而通过控制系统水流或风量达到恒温的目的;。

风机盘管的工作原理
风机盘管是一种常用于中央空调系统中的设备，主要用于处理冷热水或蒸汽，
以及通过风机将冷热空气传递到室内的通风设备。

它的主要结构包括：换热器、冷凝水盘、风机、电控箱等。

换热器
风机盘管内的换热器分为冷水换热器和热水换热器两种。

冷水换热器主要由导
流箱、铜管、aluminium片和护罩组成，其内部流动的是冷水。

热水换热器与冷水换热器类似，内部流动的是热水。

当热水或冷水通过换热器内部的管道流动时，铜管将热量传递给内部铺设的aluminium片，从而将热量传递出去。

冷凝水盘
风机盘管使用过程中，空气中的水分容易在换热器中凝结成冷凝水。

为了将这
些冷凝水排出，风机盘管内设有冷凝水盘。

其主要作用是将流经换热器内部的水收集，并通过管道排出。

风机
风机盘管内的风机主要负责将其他系统中制冷或制热的蒸汽、水或空气传递到
终端设备中。

它通过旋转叶片将冷热空气吸入，并通过管道传输到目标房间或区域。

风机还可以通过控制旋转速度来调节空气的流量，以适应不同大小房间的需要。

电控箱
风机盘管中的电控箱是设备集成了空气循环、温度控制和风速调节等功能的主
控制台。

通过电控箱内的传感器和控制器，用户可以方便地调节和控制风机盘管的温度、风量和速度。

风机盘管是一种高效节能的通风设备，广泛应用于商业建筑、办公室、酒店、
医院等场所。

掌握风机盘管的工作原理，有助于更好地选购及使用风机盘管，提高空气质量和室内舒适度。

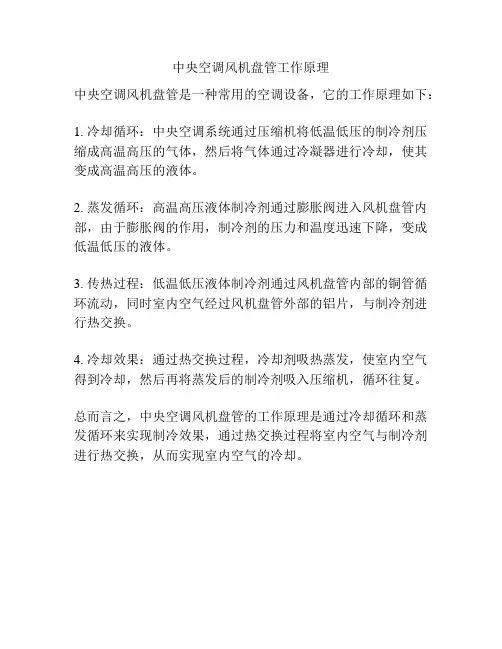

中央空调风机盘管工作原理
中央空调风机盘管是一种常用的空调设备，它的工作原理如下：
1. 冷却循环：中央空调系统通过压缩机将低温低压的制冷剂压缩成高温高压的气体，然后将气体通过冷凝器进行冷却，使其变成高温高压的液体。

2. 蒸发循环：高温高压液体制冷剂通过膨胀阀进入风机盘管内部，由于膨胀阀的作用，制冷剂的压力和温度迅速下降，变成低温低压的液体。

3. 传热过程：低温低压液体制冷剂通过风机盘管内部的铜管循环流动，同时室内空气经过风机盘管外部的铝片，与制冷剂进行热交换。

4. 冷却效果：通过热交换过程，冷却剂吸热蒸发，使室内空气得到冷却，然后再将蒸发后的制冷剂吸入压缩机，循环往复。

总而言之，中央空调风机盘管的工作原理是通过冷却循环和蒸发循环来实现制冷效果，通过热交换过程将室内空气与制冷剂进行热交换，从而实现室内空气的冷却。

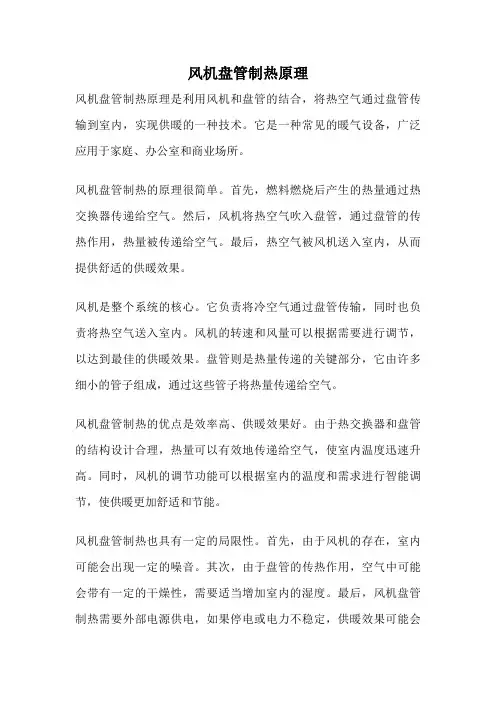

风机盘管制热原理
风机盘管制热原理是利用风机和盘管的结合，将热空气通过盘管传输到室内，实现供暖的一种技术。

它是一种常见的暖气设备，广泛应用于家庭、办公室和商业场所。

风机盘管制热的原理很简单。

首先，燃料燃烧后产生的热量通过热交换器传递给空气。

然后，风机将热空气吹入盘管，通过盘管的传热作用，热量被传递给空气。

最后，热空气被风机送入室内，从而提供舒适的供暖效果。

风机是整个系统的核心。

它负责将冷空气通过盘管传输，同时也负责将热空气送入室内。

风机的转速和风量可以根据需要进行调节，以达到最佳的供暖效果。

盘管则是热量传递的关键部分，它由许多细小的管子组成，通过这些管子将热量传递给空气。

风机盘管制热的优点是效率高、供暖效果好。

由于热交换器和盘管的结构设计合理，热量可以有效地传递给空气，使室内温度迅速升高。

同时，风机的调节功能可以根据室内的温度和需求进行智能调节，使供暖更加舒适和节能。

风机盘管制热也具有一定的局限性。

首先，由于风机的存在，室内可能会出现一定的噪音。

其次，由于盘管的传热作用，空气中可能会带有一定的干燥性，需要适当增加室内的湿度。

最后，风机盘管制热需要外部电源供电，如果停电或电力不稳定，供暖效果可能会
受到影响。

风机盘管制热是一种高效、舒适的供暖方式。

它通过风机和盘管的结合，将热空气传递到室内，实现供暖效果。

虽然存在一些局限性，但风机盘管制热仍然是一种被广泛采用的供暖技术，为人们带来温暖和舒适。

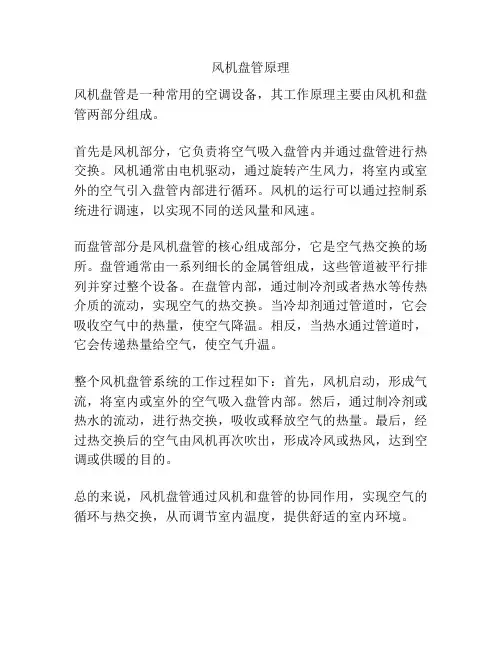

风机盘管原理
风机盘管是一种常用的空调设备，其工作原理主要由风机和盘管两部分组成。

首先是风机部分，它负责将空气吸入盘管内并通过盘管进行热交换。

风机通常由电机驱动，通过旋转产生风力，将室内或室外的空气引入盘管内部进行循环。

风机的运行可以通过控制系统进行调速，以实现不同的送风量和风速。

而盘管部分是风机盘管的核心组成部分，它是空气热交换的场所。

盘管通常由一系列细长的金属管组成，这些管道被平行排列并穿过整个设备。

在盘管内部，通过制冷剂或者热水等传热介质的流动，实现空气的热交换。

当冷却剂通过管道时，它会吸收空气中的热量，使空气降温。

相反，当热水通过管道时，它会传递热量给空气，使空气升温。

整个风机盘管系统的工作过程如下：首先，风机启动，形成气流，将室内或室外的空气吸入盘管内部。

然后，通过制冷剂或热水的流动，进行热交换，吸收或释放空气的热量。

最后，经过热交换后的空气由风机再次吹出，形成冷风或热风，达到空调或供暖的目的。

总的来说，风机盘管通过风机和盘管的协同作用，实现空气的循环与热交换，从而调节室内温度，提供舒适的室内环境。

风机盘管工作原理及其性能工作原理风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。

风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环明装风管所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

通常，通过新风机组处理后送入室内，以满足空调房间新风量的需要。

但是，由于这种采暖方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。

由于增加了风机，提高了造价和运行费用，设备的维护和管理也较为复杂。

风机盘管分简单控制和温度控制两种。

简单控制：使用三速开关直接手动控制风机的三速转换与启停。

温度控制：STC系列温控器根据设定温度与实际检测温度的比较、运算，自动控制STV系列电动两/三通阀的开闭；风机的三速转换。

或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温的目的。

风机盘管做为中央空调的末端设备，其质量的好坏决定了室内的空调效果。

性能主要是送冷（热）量的保障、送风量的保障，噪音的数值比、冷凝水不泄漏及电器、钣金件设计的合理性等等。

风机盘管性能风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分风机盘管产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。

风机盘管供、回水温差一定，供水温度升高时，制冷量随着减少，据统计，供水温度升高1℃时，制冷量减少10%左右，供水温度越高，减幅越大，除湿能力下降。

供水条件一定，风机盘管风量改变时，制冷量和空气处理焓差随着变化，一般是制冷量减少，焓差增大，单位制冷量风机耗电变化不大。

风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。

另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。

风机盘管的结构及原理以风机盘管的结构及原理为标题，我们来探讨一下风机盘管的工作原理和结构。

一、风机盘管的工作原理风机盘管是一种常见的空调系统组件，主要用于冷热水循环系统中，通过水循环来实现空气的冷却或加热。

其工作原理可以概括为以下几个步骤：1. 水循环系统：风机盘管通过冷热水循环系统实现空气的冷却或加热。

冷热水由冷水机组或热泵提供，通过管道输送到风机盘管中。

2. 风机运行：风机盘管内置有一个风机，当系统工作时，风机开始运行。

风机的作用是将空气吹过盘管，通过与盘管中的冷热水进行热交换，从而改变空气的温度。

3. 热交换：当风机运行时，空气被吸入风机盘管中，与盘管中的冷热水进行热交换。

如果冷水通过盘管，空气会被冷却；如果热水通过盘管，空气会被加热。

通过这种方式，风机盘管可以实现空气的冷却或加热。

4. 循环控制：风机盘管使用循环控制系统来控制冷热水的流动。

这个系统包括温度传感器和控制阀。

温度传感器可以感知室内空气的温度，并将信号传输给控制阀。

控制阀根据温度传感器的信号，调节冷热水的流量，以达到控制室内温度的目的。

二、风机盘管的结构风机盘管的结构比较简单，主要包括以下几个部分：1. 盘管：风机盘管的核心是盘管，一般由铜管制成。

盘管呈螺旋形，可以增加与空气的接触面积，提高热交换效率。

盘管的尺寸和数量根据具体的冷热负荷进行设计。

2. 风机：风机盘管内置有一个风机，通常为交流电机驱动的离心风机。

风机的作用是通过旋转产生风力，将空气吹过盘管，促进空气与盘管中的冷热水进行热交换。

3. 水路系统：风机盘管的水路系统包括冷水进水口、热水进水口、冷水出水口和热水出水口。

冷热水从相应的进水口进入盘管，经过热交换后，从出水口排出。

4. 控制系统：风机盘管的控制系统包括温度传感器和控制阀。

温度传感器用于检测室内空气的温度，并将信号传输给控制阀。

控制阀根据温度传感器的信号，调节冷热水的流量，以实现对室内温度的控制。

5. 外壳：风机盘管的外壳一般由镀锌钢板制成，具有良好的强度和耐腐蚀性。

风机盘管工作原理图盘管系统工作原理室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经工艺处理后，由风口送出能够吸收室内余热、余湿的空气，使室内温度、湿度达到所需要的标准，如此循环工作。

（如图所示）风机盘管空调系统是风机和盘管（小型表面式换热器）组成的机组直接安装在空调房间内，风机将室内一部分空气进行循环处理（经空气过滤器过滤和盘管进行冷却或加热）后直接送入房间，以达到对室内空气进行温、湿度调节的目的。

房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间，或将室外空气经过新风处理机组集中处理后由管道直接送入被调房间，或者由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内。

盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供。

因此，风机盘管空调系统属于半集中式空调系统。

同时由于这种空调系统冷量或热量是分别由空气和水带入空调房间内，所以此空调系统又被称为空气--水空调系统。

（资料来源：德冷空调网风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。

为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管机组主要由低噪声电机、盘管等组成。

目录• 1 主要特点• 2 工作原理• 3 标准• 4 中国风机盘管的历史、现状和发展• 5 参考资料[1]风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。

为满足不同场合：风机盘管的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管机组主要由低噪声电机、盘管等组成。

风机盘管控制系统的工作原理1.冷冻水系统组成及问题分析封闭循环水系统具有不易腐蚀管道和设备、泵功率低等优点。

中央空调冷冻水系统通常采用闭式循环系统，冷水管道一般有三个水箱：膨胀水箱、集水箱和配水箱。

虽然是封闭系统，但在日常操作中.1.冷冻水系统组成及问题分析水系统的封闭循环有很多优点，如管道和设备不易腐蚀，水泵功率低。

中央空调冷冻水系统通常采用封闭循环系统。

冷水管道一般有三个水箱：膨胀水箱、集水箱和配水箱。

虽然是闭式系统，但日常运行中还是有失水的，一般冷冻水系统安装Y型过滤器，需要定期开启进行污水排放，也有失水。

膨胀罐具有恒压和补水功能。

在早期的建筑中，中央空调系统相对简单，冷冻水的供水和交换只依靠膨胀水箱作为供水来源。

水处理后，系统供水时间过长，影响正常冷却。

广州某大厦10层，中央空调主机房位于地下室，冷却塔和膨胀水箱位于楼顶，整个系统冷冻水量约400m3。

这是一个典型的冷冻水系统(图1)，依靠膨胀箱来补充水和换水。

膨胀罐为开放式设计(图2)。

如图1所示，冷冻水的补水和置换仅由一个小型膨胀箱完成。

日常补水时，由于膨胀罐浮阀故障，罐内的水会自动排出。

如果没有及时发现，系统将继续失水，这将导致冷冻水系统压降报警。

此时，人工补水不仅会对主机产生不利影响，还会影响建筑物内冷却的可靠性。

此外，空调水系统的管道路易发生结垢和腐蚀，影响传热，减小流道截面，增加水流阻力，增加运行成本。

因此，在不同季节清洗管道时，应基本排出冷冻水，加入淡水，先进行钝化预膜处理，再加入缓蚀阻垢剂，以保证水质。

这种水处理需要更长的时间来补水。

大楼的膨胀水箱每小时为系统补充大约8立方米的水。

根据系统需水量，水处理后补水需要50h，时间太长，影响正常运行。

在日常补水中，不能保证只靠水箱的浮阀来控制水位。

所以冷冻水系统做了如下修改：每日补水，水处理后快速补水。

2.重建措施(1)日常补水改造为了保证膨胀水箱日常补水的稳定性，水箱分为高水位区和低水位区。
