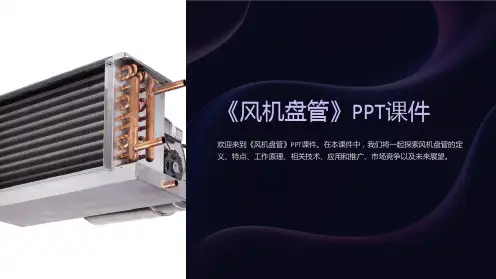

《风机盘管》课件

风机盘管的应用领域
广泛应用于商业建筑、办公楼、酒店、医院和工业场所等，为人们提供舒适室内环意识的提高和技术的发展，风机盘管市场具有广阔的发展潜力。
风机盘管的推广和发展
通过加强宣传推广、提升产品质量和服务，推动风机盘管行业的发展壮大。
5. 风机盘管的市场和竞争
智能化、节能环保、个性化需求满足等将成为风机盘管未来发展的重要方向。
风机盘管的未来展望
随着科技的进步和人们对室内舒适性的追求，风机盘管将在未来市场中占据更重要的地位。
风机盘管行业的发展方向
加强技术创新、提升服务质量、拓宽应用领域，推动风机盘管行业实现可持续发展。
2. 风管盘管的工作原理
1
风机盘管的基本原理
风机盘管通过风机驱动空气循环，经过盘管实现制冷或制热，从而达到调节室内温度的目的。
2
风机盘管的工作流程
空气被吸入风机盘管，经过制冷剂的循环吸热/放热过程，然后重新循环流向室内，完成温度调节。
3
风机盘管的组成部件
典型的风机盘管包括风机、盘管、控制系统以及传感器等部件，协同工作以实现空调效果。
风机盘管市场的概况风机盘管市场的主要竞争品牌风机盘管市场的规模和发展趋势
市场规模庞大，持续增长，竞争激烈，需要不断创新和提高竞争力。
国内外知名品牌如大金、三菱、约克等在风机盘管市场竞争激烈。
预计未来几年市场规模将继续扩大，智能化、能源效率等将成为发展趋势。
6. 总结和展望
风机盘管的发展趋势
3. 风机盘管相关技术
1 风机盘管的节能技术
包括智能控制、变频技术、高效过滤器等，以提高能效、降低能耗。
2 风机盘管的空气调节技术

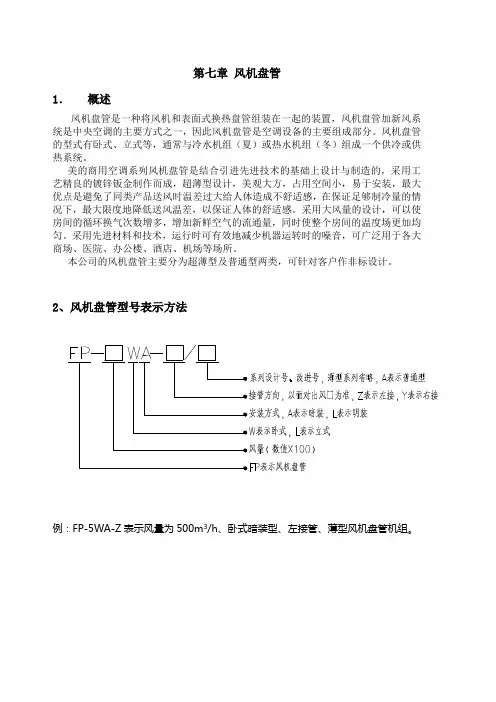

第七章：风机盘管(ok)

第七章风机盘管1．概述风机盘管是一种将风机和表面式换热盘管组装在一起的装置，风机盘管加新风系统是中央空调的主要方式之一，因此风机盘管是空调设备的主要组成部分。

风机盘管的型式有卧式、立式等，通常与冷水机组（夏）或热水机组（冬）组成一个供冷或供热系统。

美的商用空调系列风机盘管是结合引进先进技术的基础上设计与制造的，采用工艺精良的镀锌钣金制作而成，超薄型设计，美观大方，占用空间小，易于安装，最大优点是避免了同类产品送风时温差过大给人体造成不舒适感，在保证足够制冷量的情况下，最大限度地降低送风温差，以保证人体的舒适感。

采用大风量的设计，可以使房间的循环换气次数增多，增加新鲜空气的流通量，同时使整个房间的温度场更加均匀。

采用先进材料和技术，运行时可有效地减少机器运转时的噪音，可广泛用于各大商场、医院、办公楼、酒店、机场等场所。

本公司的风机盘管主要分为超薄型及普通型两类，可针对客户作非标设计。

2、风机盘管型号表示方法例：FP-5WA-Z表示风量为500m3/h、卧式暗装型、左接管、薄型风机盘管机组。

3、参数表说明：1.以上技术性能是当机外静压为0Pa时的值；2.制冷能力测试条件为入口空气27DB℃/19.5WB℃，入水温度7℃，水温差5℃；3.制热能力测试条件为21DB℃，入水温度60℃，风量、水量与制冷时相同；4.噪声值于全消声室中测定。

5.可为客户定制比FP-5WA-Z更小的风机盘管。

说明：1．以上技术性能是当机外静压为0Pa时的值；2．制冷能力测试条件为入口空气27DB℃/19.5WB℃，入水温度7℃，水温差5℃；3．制热能力测试条件为21DB℃，入水温度60℃，风量、水量与制冷时相同；4．噪声值于全消声室中测定。

空气调节《风机盘管及水路系统》PPT课件-精美讲课课件

挂壁式风机盘管
立式暗装风机盘管
1、风机盘管的构造
风机盘管结构
箱体
回风箱
水头
凝水盘回风箱作为备选项过滤器
（1）离心式风机

大直径铝制叶轮
（2）电机
（3）换热器
（4）凝水盘
（5）箱体
2、风机盘管末端调节
（1）风量调节
调节电机输入电压使风量分为高、中、低三档
（2）水量调节
水管上电动三通分流阀,由双位室温调节器控制，向风机盘管断续供水
要求高的地方不宜采用
风机盘管系统供新风的方式 2）靠墙洞引入新风
还可以进行新风量调节
特点：
使新风量得到保证，但管理麻烦，而且新风口还会破坏建筑立面，增加污染和噪声要求高的地方也不宜采用
风机盘管系统供新风的方式
3）由独立的新风系统供新风
有一个集中式空调系统处理新风，并可让新风负担一部分空调负荷
变水温（定流量）方式
三通阀MV1是装在二次供水泵与分水器之间，利用回水和供水混合可以得到要求的水温。水温变化也受室温调节器控制。
缺点：流经制冷机的蒸发器水量变化
当流过蒸发器的水量过小时，将因水温过低导致制冷机停车。
流经制冷机的蒸发器水
量变化问题
为使回到蒸发器的水量不变，可在分水器与集水器之间加一联通管，管间设一阀门MV2。当房间负荷减少，供水量调小时，分水器内压力上升，可由它与回水器间的压差打开阀门MV2，将水旁通回去。
五、单式和复式水泵供水系统从水泵配置方式来分
单式水泵供水系统
冷源(制冷机)、热源(换热器)和用户负荷(空调设备)共用水泵的；
复式水泵供水系统冷源、热源和用户负荷分别配置水泵的

风机盘管系统

典型故障案例分析
列举风机盘管系统典型故障案例，分析其故障原因和处理方法，为类似故障的排除提供参考。
故障排除流程
梳理风机盘管系统故障排除的流程，包括故障确认、原因分析、维修措施、效果验证等步骤，确保故障得到及时有效处理。
预防性维护策略探讨
预防性维护的意义
阐述预防性维护在风机盘管系统中的重要性和作用，强调预防胜于治疗的理念。
运行维护优化
制定科学的运行维护计划，加强日常巡检和定期保养，确保系统长期稳定运行。
案例分析：成功提升性能实例分享
案例一
某大型商业建筑通过优化风机盘管系统设计，成功降低了能耗和噪声水平，提高了室内舒适度。
案例四
某医院采用先进的控制策略对风机盘管系统进行改造，实现了精
准的温度控制和节能目标。
化。
选型依据及参数确定
建筑负荷计算
设备性能参数
根据建筑的使用功能、面积、朝向等因素，计算冷热负荷，为设备选型提供依据。
选择具有高效节能、低噪音、易于维护等优点的设备，并考虑其性能参数如风量、供冷量、供热量等是否满足需求。
系统形式选择
控制方式选择
根据建筑特点和使用需求，选择适合的系统形式，如两管制、四管制等。
通过对该商业综合体的风机盘管系统进行节能改造，实现了能耗降低
30%以上，同时提高了空气质量和舒适度。
02
某医院空调系统改造
针对医院空调系统能耗高的问题，对风机盘管系统进行了改造，实现了
能耗降低25%，为医院节约了大量能源成本。
03
某办公楼智能化控制改造
引入智能化控制系统对办公楼的风机盘管系统进行了改造，实现了自动
设定保养周期
根据风机盘管系统的使用频率和环境条件，设定合理的保养周期，如周保养、月保养、季度保养等。

第6章8——半集中式空调系统(风机盘管系统)

一﹒风机盘管系统
（一）构造及特点 1、定义 ——在空调房间内设置风机盘管机组（末端装置），再加上经集中处理后的新风送入房间，由两者结合运行。采用就地处理回风的方式。
2、构成 ——风机盘管机组由盘管（热交换器，排数一般为2 或3排，铜管铝片）和风机（采用前向多翼离心风机或贯流风机）组成。 ——可分为卧式和立式、暗装和明装。 ——与机组相连的水管有冷、热水管路和冷凝水管。 ——与机组相连的风管有送风管和回风管。
⑶、由独立的新风系统供给室内新风
①、新风单独送入室内（新风处理到室内焓值）新风处理到室内空气焓值，不承担室内负荷。
QW GWLeabharlann (hW hD )QF GF (hN hF )
一﹒风机盘管系统
（二）风机盘管机组新风供给方式 2、各种新风供给方式的风机盘管系统的空气处理过程及冷热量计算
⑶、由独立的新风系统供给室内新风 ②、新风单独送入室内（新风处理到低于室内焓值）
缺点是: （1）末端设备多且分散，运行维护工作量大。（2）风机盘管运行时有噪声。（3）对空气中悬浮颗粒的净化能力、除湿能力和对湿度的控制能力比全空气系统弱。
一﹒风机盘管系统
（二）风机盘管机组新风供给方式
1、新风供给方式的类型
⑶、由独立的新风系统供给室内新风
由独立的新风系统供给室内新风，即把新风处理到一定参数，也可承担一部分房间负荷。这种方案既提高了该系统的调节和运转的灵活性，且进入风机盘管的供水温度可适当提高，水管的结露现象可得到改善。
承担部分室内负荷
一﹒风机盘管系统
（二）风机盘管机组新风供给方式 2、各种新风供给方式的风机盘管系统的空气处理过程及冷热量计算 ⑶、由独立的新风系统供给室内新风 ②、新风单独送入室内（新风处理到低于室内焓值）承担部分室内负荷

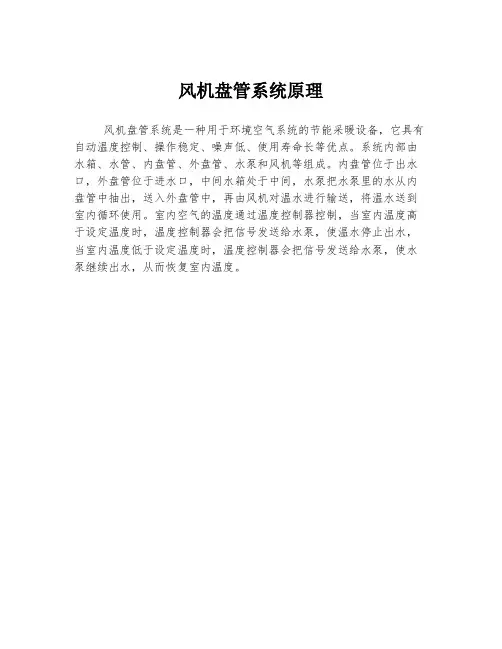

风机盘管系统原理

风机盘管系统原理
风机盘管系统是一种用于环境空气系统的节能采暖设备，它具有自动温度控制、操作稳定、噪声低、使用寿命长等优点。

系统内部由水箱、水管、内盘管、外盘管、水泵和风机等组成。

内盘管位于出水口，外盘管位于进水口，中间水箱处于中间，水泵把水泵里的水从内盘管中抽出，送入外盘管中，再由风机对温水进行输送，将温水送到室内循环使用。

室内空气的温度通过温度控制器控制，当室内温度高于设定温度时，温度控制器会把信号发送给水泵，使温水停止出水，当室内温度低于设定温度时，温度控制器会把信号发送给水泵，使水泵继续出水，从而恢复室内温度。

风机盘管讲解ppt-课件

水循环是中央机房过来的冷水（热水）经过水管在换热器内循环。
风循环是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
分类及特点
按结构形式分：立式、卧式、壁挂式、卡式等；按安装方式分：明装和暗装；按进水方式分：左式和右式。
壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方；卡式（天花板嵌入式）机组，比较美观的进、出口外露于顶棚下，风机、电动机和盘管都置于顶棚之上，属于半明装机组；明装机组都有美观的外壳，自带出风口和进风口，在房间内明露安装；暗装机组的外壳一般用镀锌钢板制作。
5.盘管肋片氧化
解决方法 1.调整到合适档位
2.清洁 3.清洁 4.查明原因 5.调换接线相序 1.调整到合适档位 2.开盘管放气阀排出 3.检查冷热源 4.开大水阀或加大支
径 5.更换盘管
常见问题及解决方法
问题与故障
原因分析
解决方法
1.风机轴承润滑油不太好或损坏
2.风机叶片积尘太多或损坏
3.风机叶轮与机壳摩擦
原理及安装
2、风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种。简单控制：使用三速开关直接手动控制风机的三速转换与启停。温度控制：STC 系列温控器根据设定温度与实际检测温度的比较、运算，自动控制 STV 系列电动两 / 三通阀的开闭；风机的三速转换。或直接控制风机的三速转换与启停，从而通过控制系统风量达到恒温的目的。
国家标准规定，风机盘管机组根据机外静压分为两类：低静压型和高静压型，低静压型机组在额定风量时出口静压为0或12pa，对带风口和过滤器的机组，出口静压为0；对不带风口和过滤器的机组，出口静压为12pa；高静压机组在额定风量时的出口静压不小于30pa。

《风机盘管入门》PPT课件

• 四、风机盘管进、出水温差增大时，
水量减少，换热盘管的传热系数随着减小。另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃ 时，制冷量可减少17%左右。
31
从哪里看风机盘管的质量
• 送冷（热）量的保障 • 送风量的保障 • 噪音的数值比 • 冷凝水不泄漏 • 电器设计的合理性 • 钣金件设计的合理性
27
参数变化对性能造成的影响
• 一、风机盘管风量一定，供水温度一
定，供水量变化时，制冷量随供水量的变化而变化，根据部分风机盘管产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92% 左右，说明当供水量变化时对制冷量的影响较为缓慢。
28
参数变化对性能造成的影响
• 二、风机盘管供、回水温差一定，供
• 清华同方 • 格力 • 美的 • 。。。
11
风机盘管的几大品牌
• 特灵 • 约克 • 新晃 • 开利
• ...
12
主要生产区域
• 以山东德州为中心的胶东半岛 • 以江苏靖江为中心的长三角 • 广东
• 竞争激烈，市场价格非常混乱，超过80%
的中小企业的产品质量堪忧
13
常见样式
• 卧式暗装(带回风箱)风机盘管 • 卧式明装风机盘管 • 立式暗装风机盘管 • 立式明装风机盘管 • 卡式二出风风机盘管 • 卡式四出风风机盘管 • 壁挂式风机盘管 • 立柜式风机盘管（俗称：水温空调）
• 皮肌炎是一种引起皮肤、肌肉、心、肺、肾等多脏器严重损害的，全身性疾病，而且不少患者同时伴有恶性肿瘤。它的1症状表现如下：
• 1、早期皮肌炎患者，还往往

风机盘管及水路系统ppt课件

28
变水温（定流量）方式
三通阀MV1是装在二次供水泵与分水器之间，利用回水和供水混合可以得到要求的水温。水温变化也受室温调节器控制。
缺点：流经制冷机的蒸发器水量变化
当流过蒸发器的水量过小时，将因水温过低导致制冷机停车。
29
流经制冷机的蒸发器水
量变化问题
为使回到蒸发器的水量不变，可在分水器与集水器之间加一联通管，管间设一阀门MV2。
(1)定流量水系统通过改变供回水温度差来适应房间负荷变化，系
统中的水流量是不变的，故水泵耗电量保持不变
(2)变流量水系统
通过改变水流量(供回水温度不变)来适应房间负荷变化要求。故变水量水系统负荷侧供水量是随着负荷的减少而减少，水泵输送能量也随之减少
27
变流量方式
各区回水管上的MV1是受室温调节器控制的三通阀，根据室温变化可以改变进入盘管的水量。
三、双水管、三水管、四水管水系统
冬季供应热水、夏季供应冷水都在同一管路系统中进行。
优点：系统简单、初投资省。缺点：在转换频繁的季节更不方便。
当系统以同一水温供水时，房间会出现过冷或过热的现象。
24
三水管系统
敷设三根水管，一根供冷水，一根供热水，第三根为回水管。
适用于：负荷差别较大的全年性空调系统
立式明装风机盘管
挂壁式风机盘管
立式暗装风机盘4 管
1、风机盘管的构造
5
风机盘管结构
箱体
回风箱
水头凝水盘
过滤器回风箱作为备选项
6
（1）离心式风机
大直径铝制叶轮
（2）电机
7
（3）换热器
8
（4）凝水盘
（5）箱体
9

风机盘管入门知识教学课件

风机盘管具有高效能、低噪音、易安装、维护方便等特点。同时，由于其能够提供舒适的室内环境，因此受到广泛欢迎。
02
风机盘管的应用场景
商业场所
商场
酒店
风机盘管在商场中用于提供舒适的环境，保持室内温度适宜，为顾客和员工提供良好的购物和工作环境。
酒店客房和公共区域通常使用风机盘管来调节室内温度，提供舒适的住宿体验。
注意事项
在安装过程中，要确保所有连接处密封良好，避免漏水或漏电；同时要确保风机盘管与周围障碍物保持一定距离，以便空气流通。
日常维护与保养
检查连接处
定期检查水管和电源线的连接处，确保没有松动或漏水现象。
运行测试
定期开启风机盘管，检查其运行是否正常，是否有异常声音或振动。
清洁表面
定期使用干燥的软布擦拭风机盘管的表面，去除灰尘和污垢。
人机交互界面
设计友好的人机交互界面，方便用户对风机盘管进行操作和控制。
环保材料的应用
1 2
可再生材料
采用可再生材料制作风机盘管，降低对环境的破坏和污染。
低挥发性有机化合物(VOC)
选用低挥发性有机化合物的涂层和密封材料，减少对室内空气的污染。
3
节能环保的制冷剂
使用节能环保的制冷剂，降低对大气层的破坏。
风机盘管入门知识教学课件
目录
• 风机盘管简介 • 风机盘管的应用场景 • 风机盘管的安装与维护 • 风机盘管常见问题及解决方案 • 风机盘管的发展趋势与未来展望
01
风机盘管简介
定义与作用
定义
风机盘管是一种中央空调系统中的末端装置，它由集中的空调系统提供冷、热水，通过风机将冷、热水送入室内，再由空气循环将这些冷、热水送到室内各处，以满足室内温度和湿度的需求。
