中央空调结构及原理精讲

中央空调系统原理图1所示为一典型中央空调机组系统图，主要由冷冻水循环系统、冷却水循环系统及主机三部分组成：图1 中央空调系统原理图●冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。

从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。

室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。

●冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。

冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。

该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。

冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。

●主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。

在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。

随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。

冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。

最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。

中央空调是大厦里的耗电大户，每年的电费中空调耗电占整个大厦60%左右，因此中央空调的节能改造显得非常重要，有着非常好的经济效益和社会效益。

中央空调原理原理分析中央空调主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和散热水塔组成。

制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送冷风达到降温的目的。

经蒸发后的制冷剂在冷凝剂中释放出热量，与冷却循环水进行热交换，由冷却水泵将带来热量的冷却水送到散热水塔上由水塔风扇对其进行喷淋冷却，与大气之间进行热交换。

中央空调主机原理
中央空调主机是指用于控制整个中央空调系统运行的核心设备。

它通过一系列的工作原理，实现空气的循环、过滤、调节和供应，以提供舒适的室内环境。

首先，中央空调主机通过电机驱动压缩机工作。

压缩机将低温、低压的制冷剂吸入并压缩成高温、高压气体。

此过程中产生的热量需要通过冷凝器散出。

接下来，热量通过冷凝器传递到冷却媒体中。

冷却媒体可以是空气、水或者蒸发冷却水。

在冷却媒体的作用下，高温、高压的制冷剂变为高压、常温的液体。

而冷却媒体的温度上升，将传递的热量带走，避免了室内温度的过高。

此时，制冷剂通过膨胀阀进入蒸发器。

由于膨胀阀的调节，制冷剂的压力骤降，使其变为低压、低温的蒸发气体。

同时，制冷剂吸收空气中的热量，使得室内温度降低。

最后，蒸发器上的风扇将处理后的空气吹入房间。

通过空气的循环，室内的湿度也得到调节。

当制冷剂吸收到足够的热量后，再次进入压缩机，重新开始工作循环。

中央空调主机的工作原理可以通过上述的步骤简要概括。

它的运行不仅能提供舒适的温度和湿度，同时也有助于新风的引入和空气净化。

因此，中央空调主机在大型建筑物和商业场所中得到广泛应用。

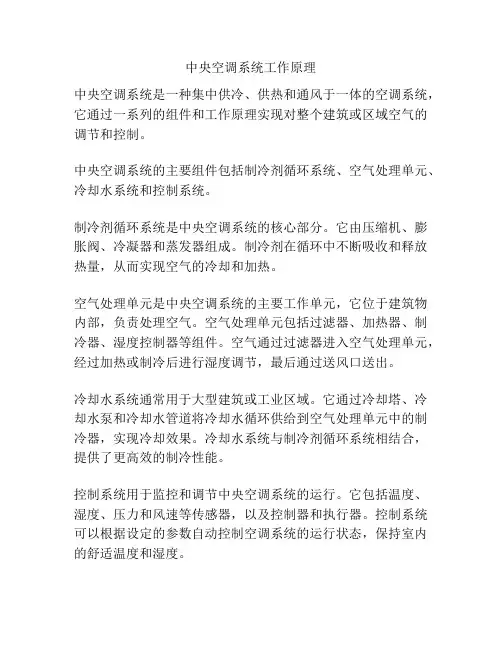

中央空调系统工作原理
中央空调系统是一种集中供冷、供热和通风于一体的空调系统，它通过一系列的组件和工作原理实现对整个建筑或区域空气的调节和控制。

中央空调系统的主要组件包括制冷剂循环系统、空气处理单元、冷却水系统和控制系统。

制冷剂循环系统是中央空调系统的核心部分。

它由压缩机、膨胀阀、冷凝器和蒸发器组成。

制冷剂在循环中不断吸收和释放热量，从而实现空气的冷却和加热。

空气处理单元是中央空调系统的主要工作单元，它位于建筑物内部，负责处理空气。

空气处理单元包括过滤器、加热器、制冷器、湿度控制器等组件。

空气通过过滤器进入空气处理单元，经过加热或制冷后进行湿度调节，最后通过送风口送出。

冷却水系统通常用于大型建筑或工业区域。

它通过冷却塔、冷却水泵和冷却水管道将冷却水循环供给到空气处理单元中的制冷器，实现冷却效果。

冷却水系统与制冷剂循环系统相结合，提供了更高效的制冷性能。

控制系统用于监控和调节中央空调系统的运行。

它包括温度、湿度、压力和风速等传感器，以及控制器和执行器。

控制系统可以根据设定的参数自动控制空调系统的运行状态，保持室内的舒适温度和湿度。

综上所述，中央空调系统通过制冷剂循环、空气处理单元、冷却水系统和控制系统等组件及工作原理实现对空气的调节和控制。

它具有集中供冷、供热和通风的特点，适用于大型建筑和区域，提供了舒适和健康的室内环境。

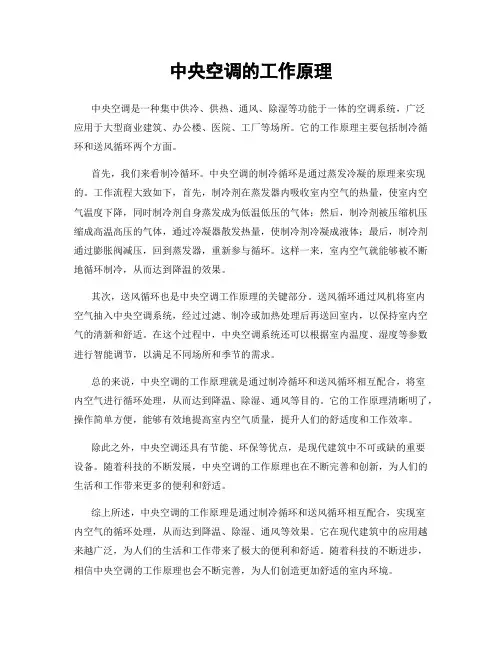

中央空调的工作原理中央空调是一种集中供冷、供热、通风、除湿等功能于一体的空调系统，广泛应用于大型商业建筑、办公楼、医院、工厂等场所。

它的工作原理主要包括制冷循环和送风循环两个方面。

首先，我们来看制冷循环。

中央空调的制冷循环是通过蒸发冷凝的原理来实现的。

工作流程大致如下，首先，制冷剂在蒸发器内吸收室内空气的热量，使室内空气温度下降，同时制冷剂自身蒸发成为低温低压的气体；然后，制冷剂被压缩机压缩成高温高压的气体，通过冷凝器散发热量，使制冷剂冷凝成液体；最后，制冷剂通过膨胀阀减压，回到蒸发器，重新参与循环。

这样一来，室内空气就能够被不断地循环制冷，从而达到降温的效果。

其次，送风循环也是中央空调工作原理的关键部分。

送风循环通过风机将室内空气抽入中央空调系统，经过过滤、制冷或加热处理后再送回室内，以保持室内空气的清新和舒适。

在这个过程中，中央空调系统还可以根据室内温度、湿度等参数进行智能调节，以满足不同场所和季节的需求。

总的来说，中央空调的工作原理就是通过制冷循环和送风循环相互配合，将室内空气进行循环处理，从而达到降温、除湿、通风等目的。

它的工作原理清晰明了，操作简单方便，能够有效地提高室内空气质量，提升人们的舒适度和工作效率。

除此之外，中央空调还具有节能、环保等优点，是现代建筑中不可或缺的重要设备。

随着科技的不断发展，中央空调的工作原理也在不断完善和创新，为人们的生活和工作带来更多的便利和舒适。

综上所述，中央空调的工作原理是通过制冷循环和送风循环相互配合，实现室内空气的循环处理，从而达到降温、除湿、通风等效果。

它在现代建筑中的应用越来越广泛，为人们的生活和工作带来了极大的便利和舒适。

随着科技的不断进步，相信中央空调的工作原理也会不断完善，为人们创造更加舒适的室内环境。

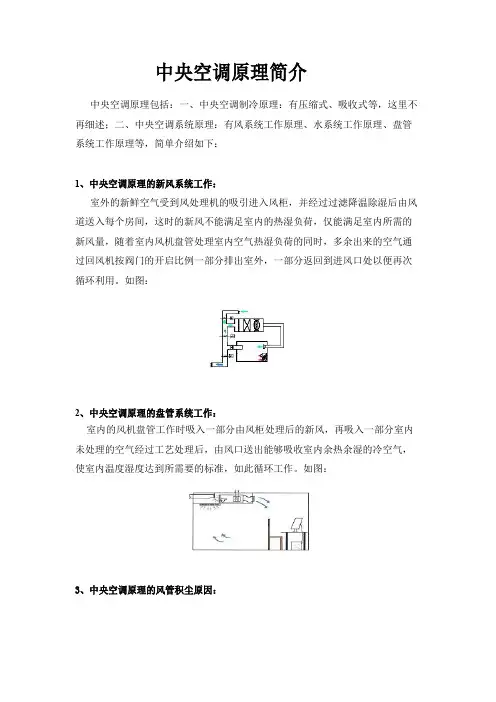

中央空调原理简介中央空调原理包括：一、中央空调制冷原理：有压缩式、吸收式等，这里不再细述；二、中央空调系统原理：有风系统工作原理、水系统工作原理、盘管系统工作原理等，简单介绍如下：1、中央空调原理的新风系统工作：室外的新鲜空气受到风处理机的吸引进入风柜，并经过过滤降温除湿后由风道送入每个房间，这时的新风不能满足室内的热湿负荷，仅能满足室内所需的新风量，随着室内风机盘管处理室内空气热湿负荷的同时，多余出来的空气通过回风机按阀门的开启比例一部分排出室外，一部分返回到进风口处以便再次循环利用。

如图：2、中央空调原理的盘管系统工作：室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经过工艺处理后，由风口送出能够吸收室内余热余湿的冷空气，使室内温度湿度达到所需要的标准，如此循环工作。

如图：3、中央空调原理的风管积尘原因：室外空气经中央空调处理时，由于大多数粗精效过滤网仅能过滤3um以上的悬浮颗粒物，其微细颗粒物则随风直接进入风管，而风管内表面实际粗糙度远远高于微细颗粒物的大小，因此，这些微细的颗粒物随着空气与风管内壁相互碰撞摩擦产生静电吸附越积越多，从而导致风管内壁的粗糙度越来越大，灰尘粘附加速进行，如此长年累月形成较厚积尘。

如图：页次:1/11篇/页首页上一页下一页尾页合计1篇Go:风机盘管我公司供应的变风量新风机组风机盘管外形美观，性能良好，已达到国内一流水平，可以取代进口同类产品。

风机盘管空调器主要由风机、热交换器（盘管）、凝水盘、壳体及控制器组成。

风机盘管品种齐全、性能优越，用途广泛。

风机盘管用于要求噪声小，温度调节灵活的各种宾馆、公寓、饭店、医院、商业大楼等处。

电工中高级题库五级工（两份，运行、电修各一份）一、填空１、对修理后的直流电机进行空载试验，其目的在于检查各机械运转部分是否正常，有无过热、声音、振动现象。

２、直流测速发电机接励磁方式可分为他励式永励与式。

３、整台电机一次更换半数以上的电刷之后，最好先以1/4~1/2的额定负载运行12h以上，使电刷有较好配合之后再满载运行。

大型中央空调工作原理及系统结构图中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。

各部分的作用及工作原理如下：1、制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。

经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。

2、冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。

从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。

室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。

3、冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。

冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。

该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。

冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。

4、主机主机：由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下。

首先低压气态冷媒被压缩机加压进入冷凝器并渐渐冷凝成高压液体。

在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。

随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成所液混合物进入蒸发器。

冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。

最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机。

如此循环往复。

空调制冷系统，主要是由制冷压缩机、冷凝器、蒸发器、和节流膨胀阀四个基本部件组成。

它们之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化与外界进行热量交换。

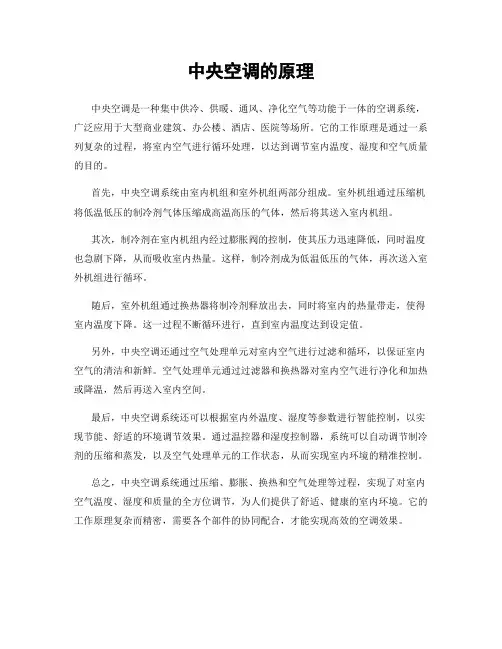

中央空调的原理
中央空调是一种集中供冷、供暖、通风、净化空气等功能于一体的空调系统，广泛应用于大型商业建筑、办公楼、酒店、医院等场所。

它的工作原理是通过一系列复杂的过程，将室内空气进行循环处理，以达到调节室内温度、湿度和空气质量的目的。

首先，中央空调系统由室内机组和室外机组两部分组成。

室外机组通过压缩机将低温低压的制冷剂气体压缩成高温高压的气体，然后将其送入室内机组。

其次，制冷剂在室内机组内经过膨胀阀的控制，使其压力迅速降低，同时温度也急剧下降，从而吸收室内热量。

这样，制冷剂成为低温低压的气体，再次送入室外机组进行循环。

随后，室外机组通过换热器将制冷剂释放出去，同时将室内的热量带走，使得室内温度下降。

这一过程不断循环进行，直到室内温度达到设定值。

另外，中央空调还通过空气处理单元对室内空气进行过滤和循环，以保证室内空气的清洁和新鲜。

空气处理单元通过过滤器和换热器对室内空气进行净化和加热或降温，然后再送入室内空间。

最后，中央空调系统还可以根据室内外温度、湿度等参数进行智能控制，以实现节能、舒适的环境调节效果。

通过温控器和湿度控制器，系统可以自动调节制冷剂的压缩和蒸发，以及空气处理单元的工作状态，从而实现室内环境的精准控制。

总之，中央空调系统通过压缩、膨胀、换热和空气处理等过程，实现了对室内空气温度、湿度和质量的全方位调节，为人们提供了舒适、健康的室内环境。

它的工作原理复杂而精密，需要各个部件的协同配合，才能实现高效的空调效果。
