风机盘管加新风系统计算示例一、空气处理过程如图所示：室内状态点N（26℃，60%相对湿度）、室外状态点W（34.9℃，76%相对湿度）二、处理过程：S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90%的焦点S就是新风机组处理后的状态点。
L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L点就是温度为16℃的等温线与相对湿度90%的焦点。
O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。
三、计算过程以面积为38㎡的包厢为例，包厢人数为19人，设计参数见下表。
民用建筑空调冷负荷估算指标1、新风机组的计算及选型新风量：31519285/xf M m h =⨯=新风负荷： 1.2285 1.2()(105.1158.45) 4.4336003600xf xf w s M Q h h kw ⨯⨯=-=-= 由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大5倍，以示例如何选择机组。
扩大5倍后，新风量为1425，新风负荷为22.15。
选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为DX1.5*6。
性能参数如下表：2、风机盘管的计算及选型由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。
室内冷负荷：(408417)385358sn Q w =++⨯= 风机盘管风量：336003600 5.358976/1.2() 1.2(58.4541.98)sn sn n L Q M m h h h ⨯==-- 选择贝莱特空调有限公司的风机盘管，型号为FP-136，性能指标见下图：（选择时以中速为标准）3、风量比值总送风量：39762851261/sn xf M M M m h =+=+=所以，新风占总风量的比值为285/1261=23%，回风占的比值为77%由于送风点O 在L 和S 的连线上，由风量比值可以确定混合后的送风点O 的状态参数。

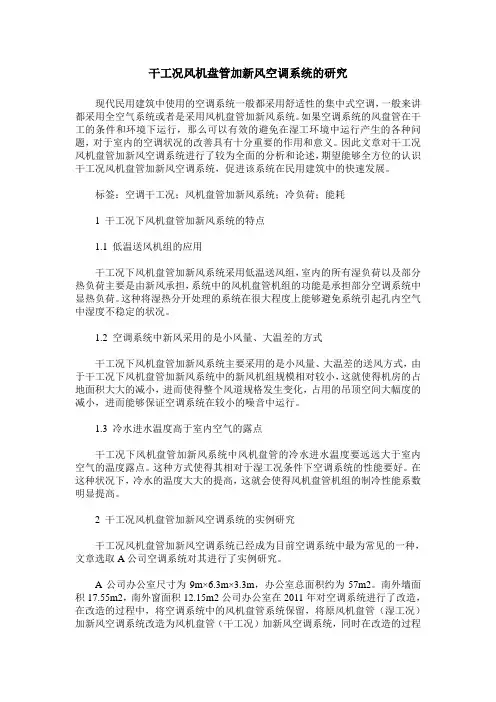

干工况风机盘管加新风空调系统的研究现代民用建筑中使用的空调系统一般都采用舒适性的集中式空调，一般来讲都采用全空气系统或者是采用风机盘管加新风系统。
如果空调系统的风盘管在干工的条件和环境下运行，那么可以有效的避免在湿工环境中运行产生的各种问题，对于室内的空调状况的改善具有十分重要的作用和意义。
因此文章对干工况风机盘管加新风空调系统进行了较为全面的分析和论述，期望能够全方位的认识干工况风机盘管加新风空调系统，促进该系统在民用建筑中的快速发展。
标签：空调干工况；风机盘管加新风系统；冷负荷；能耗1 干工况下风机盘管加新风系统的特点1.1 低温送风机组的应用干工况下风机盘管加新风系统采用低温送风组，室内的所有湿负荷以及部分热负荷主要是由新风承担，系统中的风机盘管机组的功能是承担部分空调系统中显热负荷。
这种将湿热分开处理的系统在很大程度上能够避免系统引起孔内空气中湿度不稳定的状况。
1.2 空调系统中新风采用的是小风量、大温差的方式干工况下风机盘管加新风系统主要采用的是小风量、大温差的送风方式，由于干工况下风机盘管加新风系统中的新风机组规模相对较小，这就使得机房的占地面积大大的减小，进而使得整个风道规格发生变化，占用的吊顶空间大幅度的减小，进而能够保证空调系统在较小的噪音中运行。
1.3 冷水进水温度高于室内空气的露点干工况下风机盘管加新风系统中风机盘管的冷水进水温度要远远大于室内空气的温度露点。
这种方式使得其相对于湿工况条件下空调系统的性能要好。
在这种状况下，冷水的温度大大的提高，这就会使得风机盘管机组的制冷性能系数明显提高。
2 干工况风机盘管加新风空调系统的实例研究干工况风机盘管加新风空调系统已经成为目前空调系统中最为常见的一种，文章选取A公司空调系统对其进行了实例研究。
A公司办公室尺寸为9m×6.3m×3.3m，办公室总面积约为57m2。
南外墙面积17.55m2，南外窗面积12.15m2公司办公室在2011年对空调系统进行了改造，在改造的过程中，将空调系统中的风机盘管系统保留，将原风机盘管（湿工况）加新风空调系统改造为风机盘管（干工况）加新风空调系统，同时在改造的过程中，根据公司办公室的需要，改变了原有新风机组，将其变为一套与干工条件下相符的一种机组，用来承担办公室内部的一部分冷负荷，同时承担办公室内部全部的湿负荷。
暖通知识中央空调能够有效解决室内温度问题，虽然风机盘管有一定的除湿功能，但是效果不是很明显。
想要彻底解决室内空气湿度问题,改善空气质量，还是需要借助新风系统。
风机盘管加新风系统有效解决了室内空气温度与湿度问题，下面就带大家了解下风机盘管加新风系统.风机盘管加新风系统安装效果图风机盘管加新风系统—什么是风机盘管加新风系统风机盘管加新风系包括两部分，一部分是中央空调的风机盘管，负责室内温度的调节；另一部分是新风系统，提高室内空气质量.风机盘管加新风系统—风机盘管加新风系统优点与全空气系统相比，风机盘管加新风系统有以下特点:1。
控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停.2.风机盘管机组体型小，占地小，布置和安装方便。
3。
容易实现系统分区控制，冷热负荷能够按房间朝向、使用目的、使用时间等把系统分割为若干区域系统，实施分区控制。
风机盘管加新风系统—风机盘管加新风系统注意事项首先，要保持新风入口清洁，不被污染。
要注意取风口的位置,不要使其吸入建筑排风。
此外,新风过滤网也要作到定时清洗.新风竖井或者新风风道要注意清洁通畅.最后，风机盘管的凝结水盘要保持清洁。
凝结水盘是污垢存积的地方，要及时清洗,消灭病毒生存的载体。
以上是舒适100网专家总结的风机盘管加新风系统的特点和注意事项，风机盘管加新风系统能轻松解决室内空气问题。
舒适100拥有专业的设计团队，提供免费设计服务，为您量身打造最合适的方案，让您轻松享受舒适、健康的现代家居生活.相关内容风机盘管加新风系统设计原理及特点风机盘管加新风系统优缺点地暖最早出现在我国要追溯到明朝时期，地暖使用历史非常久远，当然，现代地暖已经被赋予了更多的含义，不单只是解决室内温度而已，地暖还代表了一种时尚舒适的家庭采暖方式.地暖在我国北方地区使用广泛，很多人对地暖也有一定的认知度，但是也有很多人,特别是中南部地区不知道什么是地暖，也不清楚地暖的工作原理，下面我们就为大家一一说明。

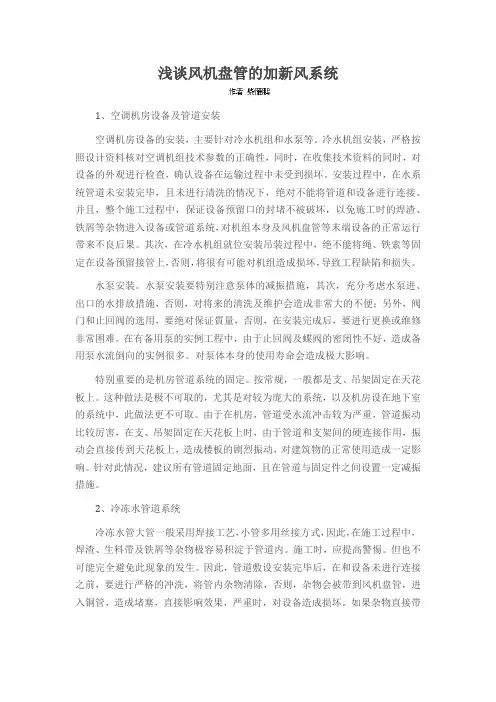

浅谈风机盘管的加新风系统1、空调机房设备及管道安装空调机房设备的安装，主要针对冷水机组和水泵等。
冷水机组安装，严格按照设计资料核对空调机组技术参数的正确性，同时，在收集技术资料的同时，对设备的外观进行检查，确认设备在运输过程中未受到损坏。
安装过程中，在水系统管道未安装完毕，且未进行清洗的情况下，绝对不能将管道和设备进行连接。
并且，整个施工过程中，保证设备预留口的封堵不被破坏，以免施工时的焊渣、铁屑等杂物进入设备或管道系统，对机组本身及风机盘管等末端设备的正常运行带来不良后果。
其次，在冷水机组就位安装吊装过程中，绝不能将绳、铁索等固定在设备预留接管上，否则，将很有可能对机组造成损坏，导致工程缺陷和损失。
水泵安装。
水泵安装要特别注意泵体的减振措施，其次，充分考虑水泵进、出口的水排放措施，否则，对将来的清洗及维护会造成非常大的不便；另外，阀门和止回阀的选用，要绝对保证質量，否则，在安装完成后，要进行更换或维修非常困难。
在有备用泵的实例工程中，由于止回阀及蝶阀的密闭性不好，造成备用泵水流倒向的实例很多。
对泵体本身的使用寿命会造成极大影响。
特别重要的是机房管道系统的固定。
按常规，一般都是支、吊架固定在天花板上。
这种做法是极不可取的，尤其是对较为庞大的系统，以及机房设在地下室的系统中，此做法更不可取。
由于在机房，管道受水流冲击较为严重，管道振动比较厉害，在支、吊架固定在天花板上时，由于管道和支架间的硬连接作用，振动会直接传到天花板上，造成楼板的剧烈振动，对建筑物的正常使用造成一定影响。
针对此情况，建议所有管道固定地面，且在管道与固定件之间设置一定减振措施。
2、冷冻水管道系统冷冻水管大管一般采用焊接工艺，小管多用丝接方式，因此，在施工过程中，焊渣、生料带及铁屑等杂物极容易积淀于管道内。
施工时，应提高警惕。
但也不可能完全避免此现象的发生。
因此，管道敷设安装完毕后，在和设备未进行连接之前，要进行严格的冲洗，将管内杂物清除，否则，杂物会被带到风机盘管，进入铜管，造成堵塞，直接影响效果，严重时，对设备造成损坏。
风机盘管加新风系统优缺点概括风机盘管加新风系统分为两部分，中央空调风机盘管和新风系统，风机盘管是中央空调末端设备，新风系统负担新风负荷以满足室内空气质量，风机盘管加新风系统是水系统空调中一种重要形式，也是民营建筑中采用较为普遍的空调形式。
风机盘管加新风系统优点(与全空气系统相比)风机盘管加新风系统优点一：控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停;风机盘管加新风系统优点二：风机盘管机组体型小，占地小，布置和安装方便，甚至适合于旧有建筑的改造;风机盘管加新风系统优点三：容易实现系统分区控制，冷热负荷能够按房间朝向，使用目的，使用时间等把系统分割为若干区域系统，实施分区控制;风机盘管加新风系统缺点(与全空气系统相比)风机盘管加新风系统缺点一：因机组分散设置，台数较多，维修管理工作量大;风机盘管加新风系统缺点二：室内空气品质比较差，很难进行二级过滤且易发生凝结水渗顶事故。
风机盘管加新风系统缺点三：风机盘管机组方式本身解决新风量困难，由于机组风机的静压小，气流分布受限制，实用于进深小于6米的房间。
风机盘管加新风系统优点与缺点并存，合理的设计、合适的设备选择、正确的施工安装可以减少风机盘管加新风系统带来的缺陷，以上只是认识一下风机盘管加新风系统优点和缺点，对于设计师而言，可以做到取长补短;对于消费者而言，可以趋利避害，选择适合自己的空调系统。
当风机出现问题是你就要找专业的空调维修公司了，杭州空调维修服务中心是经过杭州市工商局注册成立，税务部门登记，技监部门认定的市服务质量信得过单位。
杭州空调维修公司自2002年成立以来，专注于杭州空调维修，空调安装，空调清洗，加雪种，中央空调回收等服务。
在长期的空调维修服务中我们认真总结，虚心听取客户的意见，并把客户的意见落实到以后的实际工作中。
我们从不给客户虚假的承诺，但是在我们的承诺范围内我们绝不推诿，我们从不承诺我们能力之外的事情。
新风一风机盘管空调系统又称空气一水系统，属于半集中式空调类型。
新风即将每人每小时所需要的新鲜空气经空调机组处理后通过送风风道送至空调房间内，而不需要像集中空调系统那么大的新风处理量，而风机盘管则是安装在每个空调房间的一种末端的空调设备，它只完成对室内的循环空气的加热过程。
因此，新风一风机盘管空调系统中，其空调房何的温度靠风机盘管内通入的冷冻水的盘管和内设的小型风机来完成。
而为了弥补室内空气的循环使用所造成的空气污染，再通过新风系统向室内送入一定量的新鲜空气使人们更会感到舒适。
新风一风机盘管系统可减小新鲜空气处理量，可减小空调机
组的体积和降低设备的投资，风道断面减小便于在吊顶内布置，不需要太大的净空距离又可降低土建造价。
另外，还具有布置灵活的特点，可根据情况每层设置一台新风机组供给该层的空调房间新鲜空气，使空调机组体积减小。
风机盘管可分别在室内控制，空气再循环也只限于各个房间内，不会引起多个空调房间的污染或不良的气味，风机盘管因结构简单，运转时噪声低，功率小，造价低，是目前大中型的公共建筑普遍使用的空调系统。
在一些要求卫生标准较低的公共建筑内，只设有风机盘管系统，而新鲜空气是靠门窗的开启或渗入来补充的，可节省新风处理系统的投资费用。
西安格力空调售后电话 咇罔鵼。

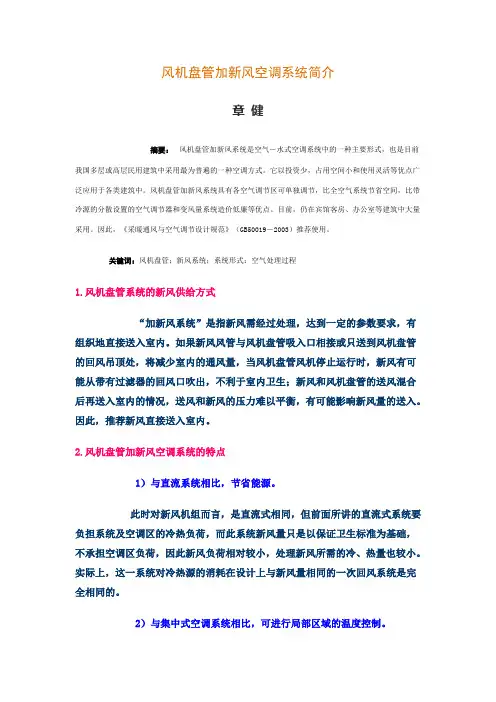

风机盘管加新风空调系统简介章健摘要：风机盘管加新风系统是空气－水式空调系统中的一种主要形式，也是目前我国多层或高层民用建筑中采用最为普遍的一种空调方式。
它以投资少，占用空间小和使用灵活等优点广泛应用于各类建筑中。
风机盘管加新风系统具有各空气调节区可单独调节，比全空气系统节省空间，比带冷源的分散设置的空气调节器和变风量系统造价低廉等优点。
目前，仍在宾馆客房、办公室等建筑中大量采用。
因此，《采暖通风与空气调节设计规范》（GB50019－2003）推荐使用。

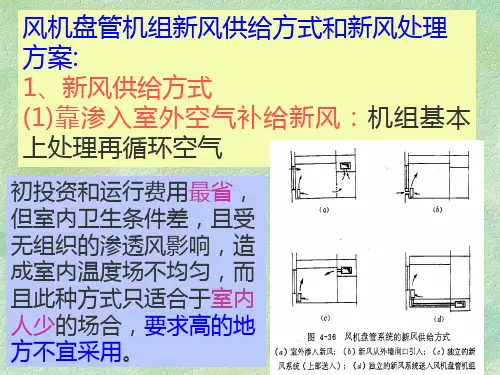

关键词：风机盘管；新风系统；系统形式：空气处理过程1.风机盘管系统的新风供给方式“加新风系统”是指新风需经过处理，达到一定的参数要求，有组织地直接送入室内。
如果新风风管与风机盘管吸入口相接或只送到风机盘管的回风吊顶处，将减少室内的通风量，当风机盘管风机停止运行时，新风有可能从带有过滤器的回风口吹出，不利于室内卫生；新风和风机盘管的送风混合后再送入室内的情况，送风和新风的压力难以平衡，有可能影响新风量的送入。
因此，推荐新风直接送入室内。
2.风机盘管加新风空调系统的特点1）与直流系统相比，节省能源。
此时对新风机组而言，是直流式相同，但前面所讲的直流式系统要负担系统及空调区的冷热负荷，而此系统新风量只是以保证卫生标准为基础，不承担空调区负荷，因此新风负荷相对较小，处理新风所需的冷、热量也较小。
实际上，这一系统对冷热源的消耗在设计上与新风量相同的一次回风系统是完全相同的。
2）与集中式空调系统相比，可进行局部区域的温度控制。
各房间可通过风机盘管控制其供冷量和供热量，以满足其正常使用的需求，这产生两个优点：第一，各房间都能在各自不同的温度要求下使用。
因而使用更为灵活；第二，当部分房间负荷变小时，其供冷（供热）量可随自动控制而减少，如果房间不使用，房间温度标准可降低甚至可以停止风机盘管的运行，因此，有利于全年运行的节能。
3）可部分节省整个大楼空调系统的电气安装容量。
