风机盘管系统

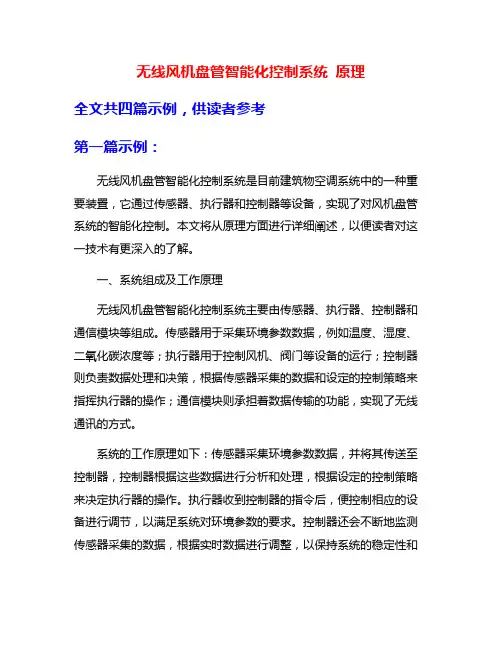

无线风机盘管智能化控制系统原理全文共四篇示例，供读者参考第一篇示例：无线风机盘管智能化控制系统是目前建筑物空调系统中的一种重要装置，它通过传感器、执行器和控制器等设备，实现了对风机盘管系统的智能化控制。

本文将从原理方面进行详细阐述，以便读者对这一技术有更深入的了解。

一、系统组成及工作原理无线风机盘管智能化控制系统主要由传感器、执行器、控制器和通信模块等组成。

传感器用于采集环境参数数据，例如温度、湿度、二氧化碳浓度等；执行器用于控制风机、阀门等设备的运行；控制器则负责数据处理和决策，根据传感器采集的数据和设定的控制策略来指挥执行器的操作；通信模块则承担着数据传输的功能，实现了无线通讯的方式。

系统的工作原理如下：传感器采集环境参数数据，并将其传送至控制器，控制器根据这些数据进行分析和处理，根据设定的控制策略来决定执行器的操作。

执行器收到控制器的指令后，便控制相应的设备进行调节，以满足系统对环境参数的要求。

控制器还会不断地监测传感器采集的数据，根据实时数据进行调整，以保持系统的稳定性和高效性。

通过无线通讯方式，实现了各个组件之间的信息交互，从而构成了一个完整的智能化控制系统。

二、系统特点及优势无线风机盘管智能化控制系统具有多项优势，这也是其备受青睐的原因。

无线通讯方式的采用，极大地方便了系统的安装和维护，节省了布线的成本和工作量。

系统具有较高的灵活性和可扩展性，可根据实际需求灵活调整系统的规模和功能，方便了系统的升级和扩展。

系统具有较高的响应速度和精确度，能够快速准确地对环境参数进行监测和调节，实现了对空调系统运行状态的有效管理和控制。

系统还具有较高的节能性能，通过智能化的控制策略，有效地降低了空调系统的能耗，减少了环境对资源的浪费。

三、系统应用及发展趋势无线风机盘管智能化控制系统在建筑物空调系统中的应用非常广泛，无论是办公楼、商场还是医院、学校等场所，都可以看到这一技术的身影。

其在提高空调系统运行效率、节能减排、提升用户舒适度等方面发挥了重要作用，受到了广泛的欢迎和好评。

风机盘管加新风计算算例随着现代建筑能源效益的要求越来越高，风机盘管加新风系统作为一种高效节能的空调系统逐渐成为了建筑设计中的重要组成部分。

本文将以一个实际的算例来介绍风机盘管加新风系统的计算方法和设计原则。

算例背景：某办公楼的一层为办公区，面积为1000平方米。

根据建筑设计要求，该楼层需要提供的总冷量为100 kW，总热量为120 kW。

根据人员密度和活动强度等因素，每人提供的新风量为30 m3/h。

现在需要设计一个风机盘管加新风系统来满足这些需求。

1. 风机盘管系统的计算：风机盘管系统主要包括风机盘管和冷热源两部分。

根据建筑的冷热负荷需求，我们首先需要确定风机盘管的冷却能力和供热能力。

根据建筑总冷量和总热量的需求，我们可以计算出风机盘管的冷却能力和供热能力。

假设风机盘管的冷却能力为80 kW，供热能力为100 kW。

2. 新风系统的计算：根据建筑的新风需求，我们需要计算出新风系统的新风量和新风温度。

根据楼层的面积和每人提供的新风量，我们可以计算出该楼层的总新风量。

假设总新风量为3000 m3/h。

根据新风量和新风温度，我们可以计算出新风系统的新风温度。

假设新风温度为25℃。

3. 风机盘管加新风系统的设计：根据风机盘管的冷却能力和供热能力，以及新风系统的新风量和新风温度，我们可以设计出风机盘管加新风系统的具体参数。

根据冷却能力和新风量，我们可以计算出风机盘管的冷却水流量。

假设冷却水流量为2 m3/h。

然后，根据供热能力和新风量，我们可以计算出风机盘管的供热水流量。

假设供热水流量为2.5 m3/h。

根据冷却水流量和供热水流量，我们可以确定风机盘管的冷却水温和供热水温。

假设冷却水温为7℃，供热水温为40℃。

通过以上的计算和设计，我们可以得到一个满足建筑需求的风机盘管加新风系统。

这个系统能够提供所需的冷却能力和供热能力，并且能够满足建筑的新风需求。

风机盘管加新风系统是一种高效节能的空调系统，它可以根据建筑的冷热负荷需求和新风需求来进行计算和设计。

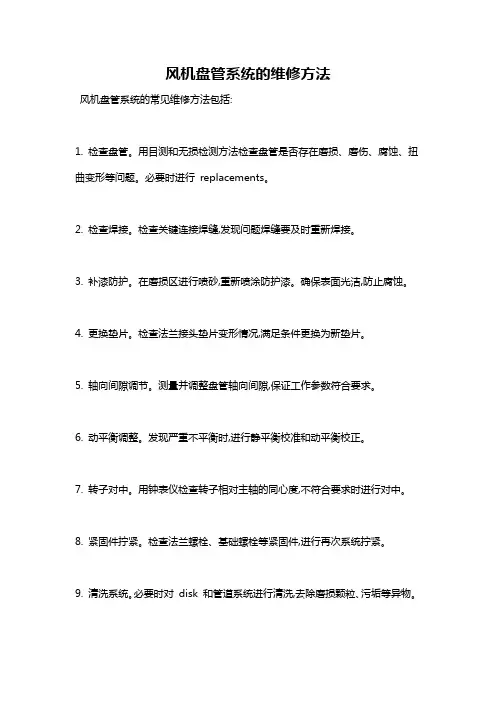

风机盘管系统的维修方法
风机盘管系统的常见维修方法包括:
1. 检查盘管。

用目测和无损检测方法检查盘管是否存在磨损、磨伤、腐蚀、扭曲变形等问题。

必要时进行replacements。

2. 检查焊接。

检查关键连接焊缝,发现问题焊缝要及时重新焊接。

3. 补漆防护。

在磨损区进行喷砂,重新喷涂防护漆。

确保表面光洁,防止腐蚀。

4. 更换垫片。

检查法兰接头垫片变形情况,满足条件更换为新垫片。

5. 轴向间隙调节。

测量并调整盘管轴向间隙,保证工作参数符合要求。

6. 动平衡调整。

发现严重不平衡时,进行静平衡校准和动平衡校正。

7. 转子对中。

用钟表仪检查转子相对主轴的同心度,不符合要求时进行对中。

8. 紧固件拧紧。

检查法兰螺栓、基础螺栓等紧固件,进行再次系统拧紧。

9. 清洗系统。

必要时对disk 和管道系统进行清洗,去除磨损颗粒、污垢等异物。

按照操作规程进行维修,确保风机盘管系统工作参数符合设计要求。

风机盘管控制系统风机盘管控制系统风机盘管（fan-coil unit），又称小型送风机，广用于旅馆、饭店、公寓及办公室中。

它可说是一个小空调区的空调箱，内有风扇，过滤网及管排等，管排可任走冰水(寒水)或热水。

单一管排式者应用较广，以其价廉而控制需求又少之故。

控制系统可安排成二管系统、三管系统或四管系统，每一种都有优劣点。

当单一管排可使用冰水(寒水)或热水者，热水温度可能要甚低于标准加热管排者，此因为在正常冷却时，管排中冰水(寒水)温度与离风温度相差不大，冷却管排需有额外相当大的热交换面积之故。

冰水(寒水)温度7°C/热水温度从110°F到140°F为典型的应用温度。

二管系统本系统使用中央供应的冰水(寒水)或热水。

室内恒温器必需为冬夏型，即是，当使用一只电动阀时，在冬季正向作用，在夏季逆向作用。

从一作用转换到另一作用要靠某种信号完成或感测供水温度的变化等。

恒温器可能调制水流(采电动阀)或当水流不控制时仅作简单的开停风扇来控制。

图1所示一风扇的人工多速控制及水流至管排的恒温一般控制配置。

当冰水(寒水)被供应及室内温度高于设定温度时，电动阀开启，允许送风机产生冷风。

若室内温度降低则阀关闭。

若室内温度更进一步降低，则不能供应暖气，因无热水可用。

图1 风机盘管(小型送风机)；二管系统，人工风扇控制一中央系统的二管系统包括一锅炉或其它热源，一冰水(寒水)机组、循环泵及转换控制。

转换可为人工或自动。

但在任一情况都有问题，最主要的困难在当自加热转换成冷却之际。

如果热水进入冰水(寒水)机组“太暖”及“太热”，如温度为75°F或80°F，则冰水(寒水)机组变成过负荷，机组可能发生高吸气压力及可能的压缩机损害，或至少安全控制会令机组停机。

因之需要一旁路管绕过寒水机组，只许一部分热水通过机组，直到全系统水温下降为止。

显然此要一段时间，故春秋之际早晚要加热，白天要冷却之下即发生运用困难与不经济之弊。

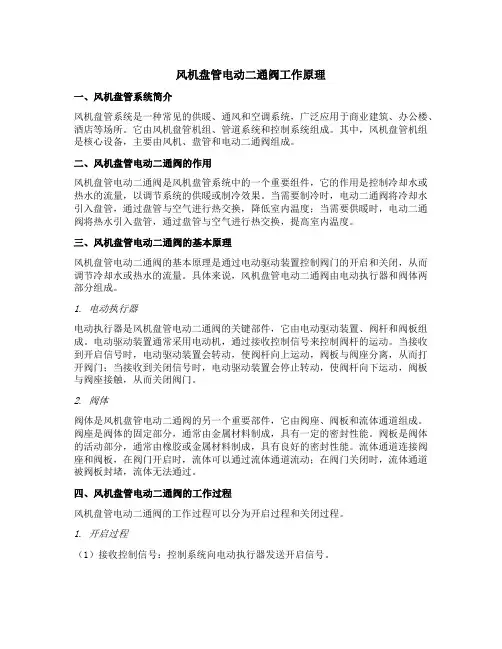

风机盘管电动二通阀工作原理一、风机盘管系统简介风机盘管系统是一种常见的供暖、通风和空调系统，广泛应用于商业建筑、办公楼、酒店等场所。

它由风机盘管机组、管道系统和控制系统组成。

其中，风机盘管机组是核心设备，主要由风机、盘管和电动二通阀组成。

二、风机盘管电动二通阀的作用风机盘管电动二通阀是风机盘管系统中的一个重要组件，它的作用是控制冷却水或热水的流量，以调节系统的供暖或制冷效果。

当需要制冷时，电动二通阀将冷却水引入盘管，通过盘管与空气进行热交换，降低室内温度；当需要供暖时，电动二通阀将热水引入盘管，通过盘管与空气进行热交换，提高室内温度。

三、风机盘管电动二通阀的基本原理风机盘管电动二通阀的基本原理是通过电动驱动装置控制阀门的开启和关闭，从而调节冷却水或热水的流量。

具体来说，风机盘管电动二通阀由电动执行器和阀体两部分组成。

1. 电动执行器电动执行器是风机盘管电动二通阀的关键部件，它由电动驱动装置、阀杆和阀板组成。

电动驱动装置通常采用电动机，通过接收控制信号来控制阀杆的运动。

当接收到开启信号时，电动驱动装置会转动，使阀杆向上运动，阀板与阀座分离，从而打开阀门；当接收到关闭信号时，电动驱动装置会停止转动，使阀杆向下运动，阀板与阀座接触，从而关闭阀门。

2. 阀体阀体是风机盘管电动二通阀的另一个重要部件，它由阀座、阀板和流体通道组成。

阀座是阀体的固定部分，通常由金属材料制成，具有一定的密封性能。

阀板是阀体的活动部分，通常由橡胶或金属材料制成，具有良好的密封性能。

流体通道连接阀座和阀板，在阀门开启时，流体可以通过流体通道流动；在阀门关闭时，流体通道被阀板封堵，流体无法通过。

四、风机盘管电动二通阀的工作过程风机盘管电动二通阀的工作过程可以分为开启过程和关闭过程。

1. 开启过程（1）接收控制信号：控制系统向电动执行器发送开启信号。

（2）电动驱动装置启动：电动驱动装置接收到开启信号后启动，驱动阀杆向上运动。

（3）阀门开启：阀杆向上运动，阀板与阀座分离，流体通道打开，冷却水或热水开始流动。

风机盘管实施方案一、前言。

风机盘管系统是一种集制冷、供暖、通风于一体的空调系统，广泛应用于办公楼、商场、医院等建筑中。

本文档旨在提供风机盘管系统的实施方案，以确保系统的高效运行和长期稳定性。

二、系统设计。

1. 确定系统规模，根据建筑面积、使用人数和需求热负荷等因素，确定风机盘管系统的规模和数量。

2. 设计管道布局，合理设计管道布局，确保空气流通畅和均匀，避免死角和堵塞。

3. 选择适当设备，根据系统规模和设计要求，选择适当的风机盘管设备，包括风机盘管、空气处理机组、冷热源等。

三、安装施工。

1. 施工准备，在施工前，对施工现场进行清理和准备工作，确保施工环境整洁和安全。

2. 安装设备，按照设计要求和相关标准，对风机盘管设备进行安装，包括支架搭设、管道连接、电气接线等。

3. 调试验收，安装完成后，对系统进行调试和验收，确保设备运行正常和效果符合设计要求。

四、运行维护。

1. 系统运行，系统正常运行后，需要定期进行设备运行监测和数据记录，及时发现和解决运行问题。

2. 维护保养，定期对风机盘管设备进行清洁、润滑和检查，确保设备运行稳定和寿命延长。

3. 故障处理，遇到设备故障时，需要及时进行故障诊断和处理，保证系统连续运行。

五、安全管理。

1. 安全意识，系统运行过程中，需要加强安全意识教育，确保操作人员和设备安全。

2. 应急预案，制定系统运行中可能出现的应急预案，保障人员和设备安全。

3. 安全检查，定期进行设备安全检查和隐患排查，消除安全隐患，确保系统安全运行。

六、总结。

风机盘管系统的实施方案涉及系统设计、安装施工、运行维护和安全管理等方面，需要全面考虑并严格执行，以确保系统的高效运行和长期稳定性。

通过本文档的指导，希望能够为风机盘管系统的实施提供有效的参考和指导。

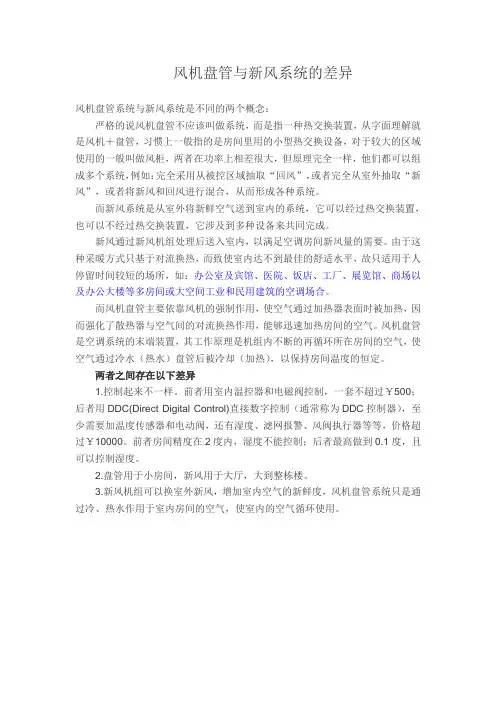

风机盘管与新风系统的差异风机盘管系统与新风系统是不同的两个概念：严格的说风机盘管不应该叫做系统，而是指一种热交换装置，从字面理解就是风机＋盘管，习惯上一般指的是房间里用的小型热交换设备，对于较大的区域使用的一般叫做风柜，两者在功率上相差很大，但原理完全一样，他们都可以组成多个系统，例如：完全采用从被控区域抽取“回风”，或者完全从室外抽取“新风”，或者将新风和回风进行混合，从而形成各种系统。

而新风系统是从室外将新鲜空气送到室内的系统，它可以经过热交换装置，也可以不经过热交换装置，它涉及到多种设备来共同完成。

新风通过新风机组处理后送入室内，以满足空调房间新风量的需要。

由于这种采暖方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆、医院、饭店、工厂、展览馆、商场以及办公大楼等多房间或大空间工业和民用建筑的空调场合。

而风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热作用，能够迅速加热房间的空气。

风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

两者之间存在以下差异1.控制起来不一样。

前者用室内温控器和电磁阀控制，一套不超过￥500；后者用DDC(Direct Digital Control)直接数字控制（通常称为DDC控制器），至少需要加温度传感器和电动阀，还有湿度、滤网报警、风阀执行器等等，价格超过￥10000。

前者房间精度在2度内，湿度不能控制；后者最高做到0.1度，且可以控制湿度。

2.盘管用于小房间，新风用于大厅，大到整栋楼。

3.新风机组可以换室外新风，增加室内空气的新鲜度，风机盘管系统只是通过冷、热水作用于室内房间的空气，使室内的空气循环使用。

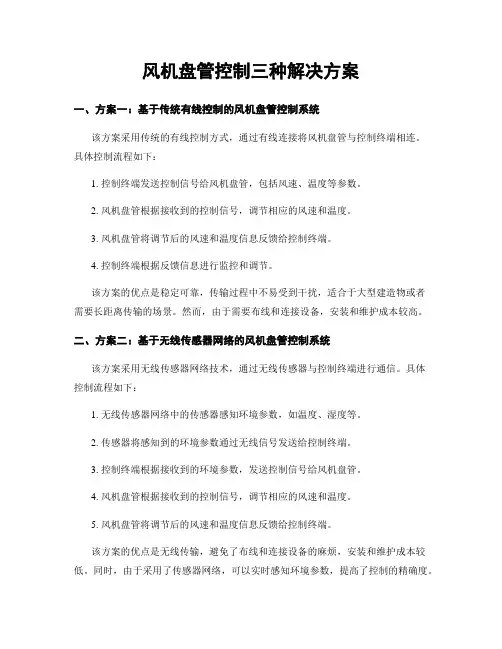

风机盘管控制三种解决方案一、方案一：基于传统有线控制的风机盘管控制系统该方案采用传统的有线控制方式，通过有线连接将风机盘管与控制终端相连。

具体控制流程如下：1. 控制终端发送控制信号给风机盘管，包括风速、温度等参数。

2. 风机盘管根据接收到的控制信号，调节相应的风速和温度。

3. 风机盘管将调节后的风速和温度信息反馈给控制终端。

4. 控制终端根据反馈信息进行监控和调节。

该方案的优点是稳定可靠，传输过程中不易受到干扰，适合于大型建造物或者需要长距离传输的场景。

然而，由于需要布线和连接设备，安装和维护成本较高。

二、方案二：基于无线传感器网络的风机盘管控制系统该方案采用无线传感器网络技术，通过无线传感器与控制终端进行通信。

具体控制流程如下：1. 无线传感器网络中的传感器感知环境参数，如温度、湿度等。

2. 传感器将感知到的环境参数通过无线信号发送给控制终端。

3. 控制终端根据接收到的环境参数，发送控制信号给风机盘管。

4. 风机盘管根据接收到的控制信号，调节相应的风速和温度。

5. 风机盘管将调节后的风速和温度信息反馈给控制终端。

该方案的优点是无线传输，避免了布线和连接设备的麻烦，安装和维护成本较低。

同时，由于采用了传感器网络，可以实时感知环境参数，提高了控制的精确度。

然而，由于无线信号的传输受到环境因素的影响，可能存在信号干扰和传输延迟的问题。

三、方案三：基于物联网技术的风机盘管控制系统该方案采用物联网技术，通过互联网连接风机盘管和控制终端。

具体控制流程如下：1. 风机盘管通过传感器感知环境参数，并将数据上传到云平台。

2. 控制终端通过云平台获取风机盘管的环境参数。

3. 控制终端根据环境参数发送控制信号给风机盘管。

4. 风机盘管根据接收到的控制信号，调节相应的风速和温度。

5. 风机盘管将调节后的风速和温度信息上传到云平台。

6. 控制终端通过云平台获取风机盘管的反馈信息进行监控和调节。

该方案的优点是具有较高的灵便性和扩展性，可以实现远程控制和监控。

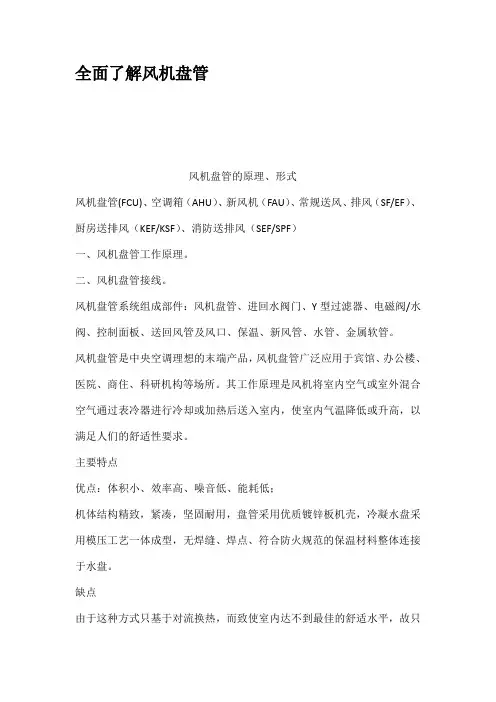

全面了解风机盘管风机盘管的原理、形式风机盘管(FCU)、空调箱（AHU）、新风机（FAU）、常规送风、排风（SF/EF）、厨房送排风（KEF/KSF）、消防送排风（SEF/SPF）一、风机盘管工作原理。

二、风机盘管接线。

风机盘管系统组成部件：风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。

风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。

其工作原理是风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

主要特点优点：体积小、效率高、噪音低、能耗低；机体结构精致，紧凑，坚固耐用，盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。

缺点由于这种方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。

由于增加了风机，需要增加风管，提高了造价和运行费用，设备的维护和管理也较为复杂。

工作原理：依靠风机的强制作用，使空气通过盘管，机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定，维持在一个你认为舒服的环境温度。

中央空调系统的典型制冷运行过程中央空调系统运行的过程实质上是热量转移的过程。

中央空调制冷时，典型的制冷时热量转移过程如下：⑴空调室内热空气经风机盘管中的冷水吸收，热量被转移到冷水中；⑵制冷机耗能做功，把冷水中的热量转移到冷却水中；⑶冷却水的热量经冷却塔喷淋、气化被转移到环境大气中。

空调在营造舒适小环境的同时，消耗大量能源和淡水，向大气排放的热量和CO2气体污染了环境。

中央空调系统制热运行过程中央空调系统运行的过程实质上是热量转移的过程。

中央空调制热时，典型的制热时热量转移过程如下：（1）管道煤气在锅炉中间燃烧加热水产生蒸汽热，（2）由管道输送至板交，热量经板交转移到热水管路中；（3）再由热水管路将热量送至风机盘管，盘管通过空气将热量送到房间。

风机盘管系统原理风机盘管系统是一种广泛应用于空调系统中的送风方式，它具有结构简单、安装方便、维护成本低等优点。

本文将介绍风机盘管系统的原理、组成部分及其运行过程。

一、风机盘管系统原理风机盘管系统是一种集中送风、分散回风的空调系统，其工作原理如下：1. 冷水循环系统：冷水循环系统由冷水机组、冷却塔、水泵、水管等组成。

冷水机组通过蒸发冷凝的原理将热量从室内空气中吸收，生成冷水。

冷水通过水管输送至风机盘管系统中的盘管中，为室内空气提供冷却。

2. 空气循环系统：空气循环系统由风机、盘管、空气过滤器、调节阀、气管等组成。

风机通过电机驱动，将室内空气吸入盘管内，经过冷水的冷却后再通过空气过滤器进行净化，最后通过调节阀控制风量、气温等参数，送回室内。

二、风机盘管系统组成部分1. 风机：风机是风机盘管系统的核心部件，它通过旋转叶片产生气流，将室内空气吸入盘管内进行冷却，并将冷却后的空气送回室内。

风机可分为离心风机和轴流风机两种类型。

2. 盘管：盘管是风机盘管系统中的冷却部件，它由一组铜管和铝翅片组成，通过冷水循环来实现室内空气的冷却。

盘管的数量与室内面积、使用人数、环境温度等因素有关。

3. 空气过滤器：空气过滤器是用来净化室内空气的设备，它通过过滤、吸附等方式去除空气中的灰尘、细菌、烟雾等有害物质，提高室内空气的质量。

4. 调节阀：调节阀是用来控制风量、气温等参数的设备，它通过调节盘管内的冷水流量和空气流量来实现室内温度的控制。

5. 水泵：水泵是驱动冷水循环的设备，它将冷水从冷水机组输送至风机盘管系统中的盘管内，通过循环来实现室内空气的冷却。

三、风机盘管系统运行过程风机盘管系统的运行过程主要包括冷水循环、空气循环和温度控制三个阶段。

1. 冷水循环阶段：在冷水循环阶段，冷水机组通过蒸发冷凝的原理将热量从室内空气中吸收，生成冷水。

冷水通过水管输送至风机盘管系统中的盘管内，为室内空气提供冷却。

2. 空气循环阶段：在空气循环阶段，风机通过电机驱动，将室内空气吸入盘管内，经过冷水的冷却后再通过空气过滤器进行净化，最后通过调节阀控制风量、气温等参数，送回室内。

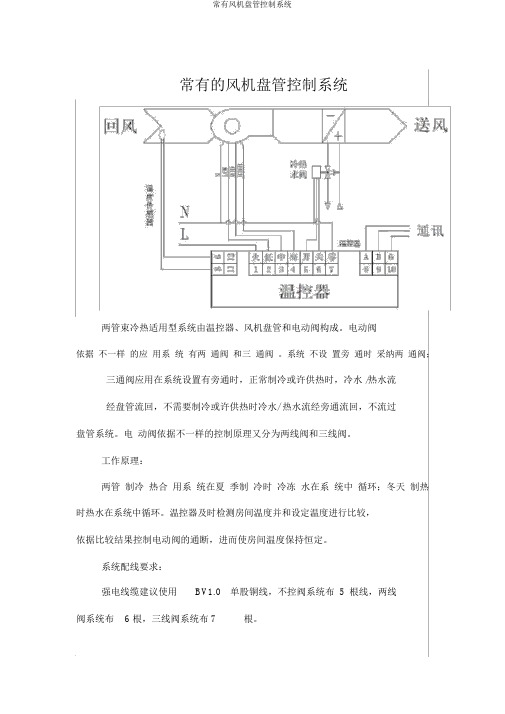

常有的风机盘管控制系统两管束冷热适用型系统由温控器、风机盘管和电动阀构成。

电动阀依据不一样的应用系统有两通阀和三通阀。

系统不设置旁通时采纳两通阀；三通阀应用在系统设置有旁通时，正常制冷或许供热时，冷水 /热水流经盘管流回，不需要制冷或许供热时冷水/ 热水流经旁通流回，不流过盘管系统。

电动阀依据不一样的控制原理又分为两线阀和三线阀。

工作原理：两管制冷热合用系统在夏季制冷时冷冻水在系统中循环；冬天制热时热水在系统中循环。

温控器及时检测房间温度并和设定温度进行比较，依据比较结果控制电动阀的通断，进而使房间温度保持恒定。

系统配线要求：强电线缆建议使用BV1.0单股铜线，不控阀系统布5根线，两线阀系统布 6 根，三线阀系统布7根。

两管束带电加热型风机盘管系统两管制带电加热型系统由温控器、风机盘管、电动阀、电加热器和接触器等构成。

工作原理：温控器及时检测房间温度并和设定温度进行比较，依据比较结果控制电动阀和电加热器的通断，进而使房间温度保持恒定。

系统配线要求：强电线缆建议使用 BV1.0单股铜线，需布7根线。

四管束风机盘管系统四管束系统由温控器、风机盘管、电动阀构成。

电动阀依据不一样的应用系统有两通阀和三通阀。

系统不设置旁通时选用两通阀；三通阀应用在系统设置有旁通时，正常制冷或许供热时，冷水/ 热水经盘管流回，不需要制冷或许供热时冷水/热水经旁通流回。

工作原理：四管束系统包括独立的冷冻水和热水两套换热装置，翻开冷水阀系统供冷，打开热水阀系统供热。

温控器实时检测房间温度并和设定温度进行比较，依据比较结果控制电动阀的通断，进而使房间温度保持恒定。

系统配线要求：强电线缆建议使用 BV1.0单股铜线，需布7根线。

一控多风机盘管系统注：图例中同时出现两管束和四管束系统，不过为了说明系统接线，不是指同一工程会出现两种系统。

系统构成：一控多风机盘管系统主要应用在大空间里有多个风机盘管的场合，系统由分体温控器、驱动模块、风机盘管、电动阀等构成。

风机盘管加新风系统的典型设计与控制风机盘管加新风系统是一种采用风机盘管作为制冷或供暖传输介质，通过新风系统提供新鲜空气的集中供暖、集中制冷系统。

其设计与控制需考虑系统的整体性能、能效、舒适性以及安全性等方面。

以下将从设计和控制两个方面详细介绍。

设计方面：1.风机盘管系统的选型：根据不同的使用需求，选择适合的风机盘管系统，包括制冷量、供暖量、风量以及静压等参数，以满足室内的温度、湿度要求。

2.新风系统的选型：根据室内人员密度、空气质量要求等因素，选择适合的新风系统，包括新风机、风管以及各种过滤设备等。

3.空气流动设计：通过合理设计空气流动路径和布局，优化空气流动的质量。

例如，在房间的区域设置新风口，保证每个区域都有充足的新风供应。

4.防止二次污染设计：在系统设计过程中，需要采取一系列防止二次污染的措施，包括选择合适的过滤器、增加消毒设备等，以提供洁净的新风供应。

5.能源回收利用设计：考虑采用新风回收系统，将排出的室内空气中的能量回收利用，以提高能效。

控制方面：1.温度、湿度控制：通过温湿度传感器实时监测室内外的温湿度，风机盘管系统根据设定的温湿度范围进行控制，以达到舒适的室内环境。

2.风速控制：根据室内人员密度、活动，调整风机盘管的风速，确保室内空气的舒适性。

3.新风量控制：根据室内二氧化碳浓度、甲醛、苯等有害气体浓度的监测，调整新风量的大小，保证室内空气的质量。

4.能量回收利用控制：配置相应的传感器和控制系统，实现能量回收利用装置的自动控制，提高能源利用效率。

5.安全控制：针对特殊情况，如火灾、停电等，设置报警、备用电源等安全控制措施，确保系统运行的安全性。

总结起来，风机盘管加新风系统的典型设计与控制需要考虑系统的整体性能、能效、舒适性以及安全性，通过合适的选型、空气流动设计、防止二次污染设计、能源回收利用设计等，实现温湿度控制、风速控制、新风量控制、能量回收利用控制以及安全控制等功能，以提供舒适、健康、安全的室内环境。

风机盘管三排管原理
风机盘管是一种常见的空调系统，其中包含一个风机和一个盘管。

三排管风机盘管系统则在传统风机盘管基础上增加了另外两根管子。

基本原理：
1. 风机：风机负责将室内空气通过盘管进行循环。

2. 盘管：盘管是传热的主要元件，通过冷媒循环，在制冷模式下吸收室内热量，制热模式下释放热量。

3. 冷媒：冷媒是传热介质，能够在低温和高温之间循环变化，吸收热量并释放热量。

4. 三排管：三排管系统在传统风机盘管系统的基础上增加了两根管子。

一根管子连接室外机的冷媒进口，将冷媒从室外机引入盘管系统；另一根管子连接室外机的冷媒出口，将冷媒从盘管系统送回室外机。

工作原理：
1. 制冷模式：室内空气通过风机被吹入三排管盘管，此时，冷媒从室外机进入盘管系统，冷媒吸收室内热量并变成气态，然后通过冷媒管路流回室外机，冷媒在室外机中被冷却变成液态，循环往复。

2. 制热模式：室内空气通过风机被吹入三排管盘管，此时，冷媒从室外机进入盘管系统，冷媒释放热量并变成液态，然后通过冷媒管路流回室外机，冷媒在室外机中被加热变成气态，循环往复。

通过这种工作原理，三排管风机盘管系统能够实现空调系统的制冷和制热功能。
