07版Excel制作柏拉图

Confidential
8
6. 進行上方座標軸的設定，選擇座標軸右鍵點座標軸格式， 最大值即不良項目的個數
Confidential
9
7.進行直條圖的設置， 選中柱形圖，右鍵選擇“資料數列格式”, 出 現如右圖的框框，將“類別間距”調整為“無間距”
Confidential
10
調整後圖形如下，一個基本的柏拉圖就完成了
4
3.點擊右邊代表百分比的圖形，右鍵選擇“變更數列圖表類型”
Confidential
5
4.選擇帶有直線及資料標記的XY散布圖，然後確圖形如下
Confidential
7
5.再進行主座標及副座標軸的刻度設定，其中主座標軸的最大值就是表格 裡數量的加總，最小值需設定為0， 副座標最大值需設置為1， 主副座標 軸的主要刻度間距視情況而定
Confidential
11
8. 最後進行圖形的優化，包括字體,顏色,圖形大小及位置的調整， 上方座標軸的隱藏等等. 其中立體的部分可以在開始插圖的時候就選擇立體直條圖
Confidential
12
Smarter. Greener. Together.
To learn more about Delta, please visit .

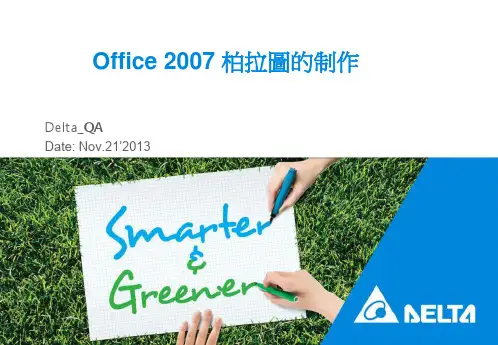

Office 2007 柏拉圖的制作
Delta_QA Date: Nov.21’2013
1.柏拉圖樣式如下，首先需制作如下圖的表格
Confidential
2.選擇包括不良項目,數量及百分比加總這三項，點插入直條圖，然後 選擇群組直條圖，並確定
Confidential
繪制出的圖形如下
Confidential

案例三：市场占有率分析
背景：某公司需要分析其产品在不同地区的市场占有率
分析结果： . 发现不同地区的市场占有率差异 b. 找出市场占有率高的地区和原因 c. 制定针对性的市场策略和推广计划
数据来源：销售数据、市场调研数据等
步骤： . 导入数据到Excel2007 b. 使用数据透视表功能进行数据汇总和分类 c. 使用柏拉图功能进行可视化展示
趋势线分析问题
问题：趋势线无法正确显示数据
解决方案：检查数据是否正确确保数据格式正确
问题：趋势线无法显示所有数据
解决方案：调整趋势线参数确保所有数据都在趋势线范围内
问题：趋势线无法显示数据趋势
解决方案：检查数据是否具有趋势性确保数据具有趋势性
06
EXCEL2007柏拉图的实战案例分析
案例一：销售数据分析
风险管理：用于风险管理找出风险因素的关键因素
03
EXCEL2007制作柏拉图的步骤
准备数据
收集数据：收集需要分析的数据如销售数据、库存数据等
整理数据：将收集到的数据进行整理如分类、排序等
输入数据：将整理好的数据输入到EXCEL2007中
格式化数据：对输入的数据进行格式化如设置单元格格式、调整行高和列宽等
在“设计”选项卡中点击“添加图表元素”按钮
在“添加图表元素”对话框中勾选“数据标签”和“图例”选项
点击“确定”按钮完成数据标签和图例的添加
使用趋势线分析
保存优化后的柏拉图以便后续查看和分析
选择合适的趋势线类型如线性、对数、指数等
调整趋势线参数如趋势线颜色、线型、粗细等
打开EXCEL2007选择数据区域
在“子图表类型”中选择“饼图”选项
点击“确定”按钮完成图表类型的设置

一．准备工作
1. 在Excel开始按钮中打开“Excel选项”，选择“加载项”，在“管理”中选择“Excel 加载项”，点击“转到…”
图1
2. 在弹出的“加载宏”窗口中勾选“分析工具库”，点击“确定”，Office将开始加载该工具库，完成后会要求重启电脑
图2
3. 重新打开Excel后，在数据选项卡的最右边会增加一个“数据分析”选项，即说明“数据分析库”加载成功。

图3
二．制作方法
1. 在要制作柏拉图的原始数据表中添加一列数据接受序列。

所谓“数据接受序列”，就是分段统计的数据间隔，该区域包含一组可选的用来定义接收区域的边界值。

这些值应当按升
序排列。

图4
2. 点击“数据分析”按钮，选择“直方图”
图5
3. 依下图所示的方式添加各数据区域，并勾选“柏拉图”、“累积百分率”、“图表输出”。

图6
4. 确定后即生成数据统计表及柏拉图。

可根据自己的需要进行颜色、字体等的修改。

图7。

1、在Excel上输入需要的数据，如图：注意：我在第3行空出了一行，累计百分比如要用到0%这个点，所以输入以备待会制图的时候需要用到；还有F列也是待会制图的时候需要用到的，这个是计算出来的，“次X坐标轴”中的内容=累计项目数/项目总数，项目总数包括空白行，在这里是5（例如“肿胀”“出血”“水泡”“高迷走N反射”共4个项目，再加上一个空白行，项目数就是5个了）；累计项目数就是，比如说空白行是第一个项目，也就是1/5，出血是第二个项目，也就是2/5，以此类推，其实这些都没什么用，你知道怎么来的就行，一会作图的时候要用到，所以提前把数据都准备好了。

2、以B4:C7单元格的内容为基础，创建基本的柱形图，如图：选中B4:C7单元格，插入—柱形图—二维柱形图，选择第一个就行，如图：3、在柱形图上右键单击（单击后可以看到4个柱形图的4个角有小圆圈，看到没），选择“设置数据系列格式”，然后将“系列选项”中的“分类间距”调整为0%，此时，柱形图各项目之间的间隙没有了，如图：4、为了好看点，我们可以改一下4个柱形图的颜色，以示区分，随便选择1个柱形图，在柱形图上右键单击，选择“设置数据点格式”，然后在左侧选择“填充”，然后选择“纯色填充”，然后选择喜欢的颜色，（这和上一步不一样，这是选择1个柱形图，你看一下图，这次是1个柱形图4个角有圆圈，代表选中了）如图：把图上右侧没用的标签删掉，如图：5、右击整张图表，点击“选择数据”，点击“添加”，系列名称填写“系列2”就行，系列值选择累计百分比的那些数据，也就是E3：E7的单元格，如图：6、在刚刚添加的柱形图上，右键单击，选择“更改系列图表类型”，选择折线图，确定，如图：7、在折线上右键单击，选择“设置数据系列格式”，选择“次坐标轴”，如图：8、在折线右键单击，选择“选择数据”，选择“系列2”，点击“编辑”，轴标签区域选择次X坐标轴的数据，也就是F3：F7的单元格，点击确定，如图：9、选中整个图表，在工具栏—布局—坐标轴—次要横坐标轴—显示从左向右坐标轴，如图：10、在次X轴上（就是图表上边的刻度线0.2,0.4,0.6,0.8,1）右键单击，选择“设置坐标轴格式”，然后在“坐标轴选项”中的“位置坐标轴”选择“在刻度线上”，然后将其“主要刻度线类型”和“坐标轴标签”都设置为无，如图：11、选中次Y轴，右键单击次Y轴，点击“设置坐标轴格式”，然后将最小值设置为“固定”“0”，将最大值设置为“固定”“1”，然后将主要刻度单位设置为“固定”“0.2”，这样图表里就显示5条刻度线（1/0.2=5），如果想显示10条刻度，就设置为0.1（1/0.1=10），如图：12、选中主Y轴，右键单击主Y轴，点击“设置坐标轴格式”，然后将最小值设置为“固定”“0”，将最大值设置为“固定”“51”，然后将主要刻度单位设置为“固定”“10.2”（51/5=10.2），Y轴的最大值设置就是看你的样品总数量，在你的表格中，23+17+6+5=51例，所以在此设置为51，如果你的总数是X，就设置为X，另外，主要刻度单位就设置为X/5，因为我们在设置次Y轴的时候，显示的是5条刻度线，所以现在也得显示5条刻度线，于是51/10.2=5，如图：13、选中折线，右键单击，选择“添加数据标签”，然后就能显示每个点的数据了，然后选中4个柱形图，右键单击，选择“添加数据标签”，然后也能显示每个点的数据了，见图：到这就大功告成了。
