如何利用EXCEL制作柏拉图

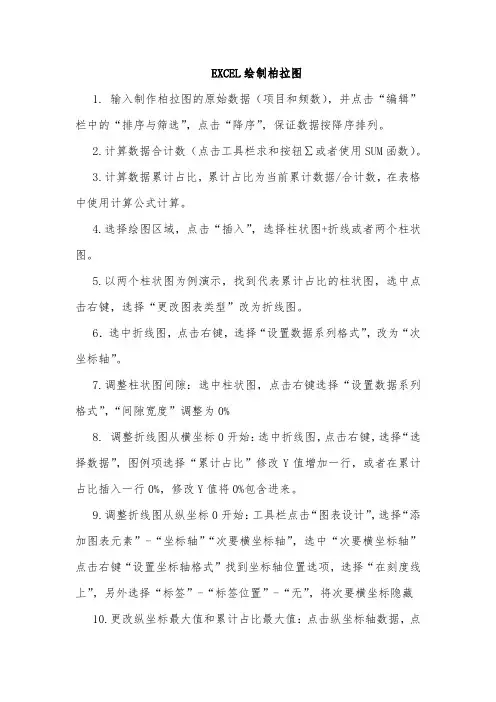

EXCEL绘制柏拉图1. 输入制作柏拉图的原始数据（项目和频数），并点击“编辑”栏中的“排序与筛选”，点击“降序”，保证数据按降序排列。

2.计算数据合计数（点击工具栏求和按钮∑或者使用SUM函数）。

3.计算数据累计占比，累计占比为当前累计数据/合计数，在表格中使用计算公式计算。

4.选择绘图区域，点击“插入”，选择柱状图+折线或者两个柱状图。

5.以两个柱状图为例演示，找到代表累计占比的柱状图，选中点击右键，选择“更改图表类型”改为折线图。

6．选中折线图，点击右键，选择“设置数据系列格式”，改为“次坐标轴”。

7.调整柱状图间隙：选中柱状图，点击右键选择“设置数据系列格式”，“间隙宽度”调整为0%8. 调整折线图从横坐标0开始：选中折线图，点击右键，选择“选择数据”，图例项选择“累计占比”修改Y值增加一行，或者在累计占比插入一行0%，修改Y值将0%包含进来。

9.调整折线图从纵坐标0开始：工具栏点击“图表设计”，选择“添加图表元素”-“坐标轴”“次要横坐标轴”，选中“次要横坐标轴”点击右键“设置坐标轴格式”找到坐标轴位置选项，选择“在刻度线上”，另外选择“标签”-“标签位置”-“无”，将次要横坐标隐藏10.更改纵坐标最大值和累计占比最大值：点击纵坐标轴数据，点击右键，选择“设置坐标轴格式”选择边界和单位，将最大值设为合计数，或者根据单位间隔设置为大于合计数的数值。

同理将右侧累计值占比最大值修改为100%。

11.折线图上添加数据：选中折线图，点击右键选择“添加数据标签”，选中数据数据大小可在工具栏字符大小处调整，数据位置，可通过点击右键“数据标签格式”-“标签位置”进行调整。

12.绘制80%标识线：工具栏“插入”-“图表”“形状”，选择直线，找到80%和折线交叉的点，下拉和横拉绘制80%标识线，选中标识线在工具栏可调整粗细和颜色。

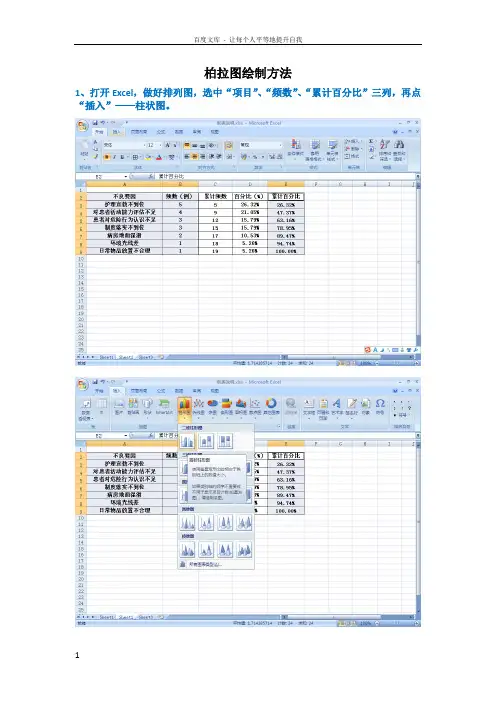

柏拉图绘制方法1、打开Excel，做好排列图，选中“项目”、“频数"、“累计百分比”三列，再点“插入”——柱状图。

2、左键点中“累计百分比”项柱状图，即砖红色柱状部分；右键单击，选择“更改系列图表类型"。

3、在弹出的新窗口中选择“折线图”，便出现下面第二张图里砖红色曲线。

砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图，即砖红色折线部分，单击右键，选择“设置数据系列格式”5、在弹出的新窗口中选择“系列选项"中的“次坐标轴"选项（若为2003版Excel，则在新窗口中点“坐标轴"—“次坐标轴”)，之后关闭窗口。

6、下图为初步完成的图，还需要继续绘制（加油！)7、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式"，在新窗口中的“分类间距"中调至“无间距”,便出现第三张图所示的柱状图。

这时，我们发现，折线图的起点还不在坐标轴的0点上，所以要进行以下的调整:8、左键再次点中红色折线图，排列图中会出现各种颜色的框框,将代表“累计百分比”的框框(即蓝色箭头所指部分)往上拉一格，折线的起点就会回到横坐标轴(x轴）的0点,如第二张图红色箭头所示.上图看到折线起点与x轴重合，那么以下这两步，要将起点调至左y轴0点.9、点中柏拉图，选择图表工具中的“布局”选项,再点中“坐标轴”--“次要横坐标轴”-—“显示从左到右坐标轴”,得到图3图1图2图310、再次点中“坐标轴”——“次要横坐标轴”——“其它次要横坐标轴选项”，得到下图：11、在弹出的新窗口中选择“在刻度线上”，得到下图：12、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出的窗口当中，将“主要刻度线类型”及“坐标轴标签"都设为“无”（如箭头所指），得到图2：图1图2从上图我们看到折线的起点和终点都在x轴和y轴上，但是还需要更改主y轴和次y轴的标签，其中左y轴的最大值设为不良要因累计频数的总和,右y轴最大值设为1.13、左键点中左y轴标签,右键选择“设置坐标轴格式”，如下图:14、在弹出的新窗口中将“最小值”设为“0"；“最大值"设为不良要因累计频数值,在本例中，即设为“19”；“主要刻度单位"和“次要刻度单位”根据频数的大小设置合理的间距，本例设为“5”，如下图：15、同样方法,设置右y轴的最小值为“0”，最大值为“1"（即100%），得到下图：16、调整各柱状图的颜色方便区分。

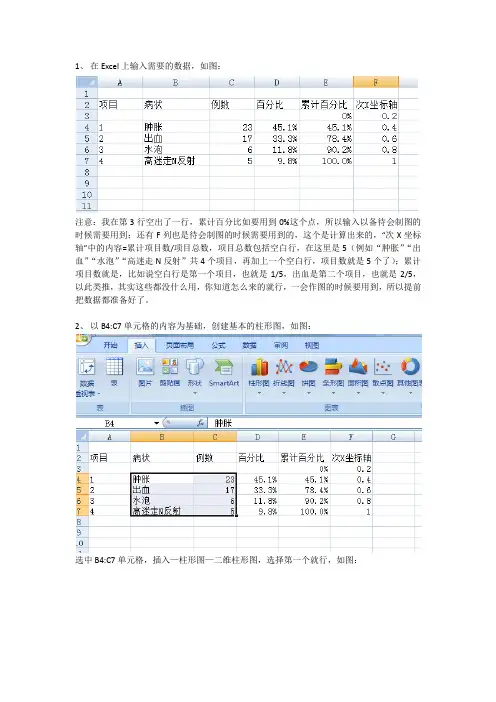

1、在Excel上输入需要的数据，如图：注意：我在第3行空出了一行，累计百分比如要用到0%这个点，所以输入以备待会制图的时候需要用到；还有F列也是待会制图的时候需要用到的，这个是计算出来的，“次X坐标轴”中的内容=累计项目数/项目总数，项目总数包括空白行，在这里是5（例如“肿胀”“出血”“水泡”“高迷走N反射”共4个项目，再加上一个空白行，项目数就是5个了）；累计项目数就是，比如说空白行是第一个项目，也就是1/5，出血是第二个项目，也就是2/5，以此类推，其实这些都没什么用，你知道怎么来的就行，一会作图的时候要用到，所以提前把数据都准备好了。

2、以B4:C7单元格的内容为基础，创建基本的柱形图，如图：选中B4:C7单元格，插入—柱形图—二维柱形图，选择第一个就行，如图：3、在柱形图上右键单击（单击后可以看到4个柱形图的4个角有小圆圈，看到没），选择“设置数据系列格式”，然后将“系列选项”中的“分类间距”调整为0%，此时，柱形图各项目之间的间隙没有了，如图：4、为了好看点，我们可以改一下4个柱形图的颜色，以示区分，随便选择1个柱形图，在柱形图上右键单击，选择“设置数据点格式”，然后在左侧选择“填充”，然后选择“纯色填充”，然后选择喜欢的颜色，（这和上一步不一样，这是选择1个柱形图，你看一下图，这次是1个柱形图4个角有圆圈，代表选中了）如图：把图上右侧没用的标签删掉，如图：5、右击整张图表，点击“选择数据”，点击“添加”，系列名称填写“系列2”就行，系列值选择累计百分比的那些数据，也就是E3：E7的单元格，如图：6、在刚刚添加的柱形图上，右键单击，选择“更改系列图表类型”，选择折线图，确定，如图：7、在折线上右键单击，选择“设置数据系列格式”，选择“次坐标轴”，如图：8、在折线右键单击，选择“选择数据”，选择“系列2”，点击“编辑”，轴标签区域选择次X坐标轴的数据，也就是F3：F7的单元格，点击确定，如图：9、选中整个图表，在工具栏—布局—坐标轴—次要横坐标轴—显示从左向右坐标轴，如图：10、在次X轴上（就是图表上边的刻度线0.2,0.4,0.6,0.8,1）右键单击，选择“设置坐标轴格式”，然后在“坐标轴选项”中的“位置坐标轴”选择“在刻度线上”，然后将其“主要刻度线类型”和“坐标轴标签”都设置为无，如图：11、选中次Y轴，右键单击次Y轴，点击“设置坐标轴格式”，然后将最小值设置为“固定”“0”，将最大值设置为“固定”“1”，然后将主要刻度单位设置为“固定”“0.2”，这样图表里就显示5条刻度线（1/0.2=5），如果想显示10条刻度，就设置为0.1（1/0.1=10），如图：12、选中主Y轴，右键单击主Y轴，点击“设置坐标轴格式”，然后将最小值设置为“固定”“0”，将最大值设置为“固定”“51”，然后将主要刻度单位设置为“固定”“10.2”（51/5=10.2），Y轴的最大值设置就是看你的样品总数量，在你的表格中，23+17+6+5=51例，所以在此设置为51，如果你的总数是X，就设置为X，另外，主要刻度单位就设置为X/5，因为我们在设置次Y轴的时候，显示的是5条刻度线，所以现在也得显示5条刻度线，于是51/10.2=5，如图：13、选中折线，右键单击，选择“添加数据标签”，然后就能显示每个点的数据了，然后选中4个柱形图，右键单击，选择“添加数据标签”，然后也能显示每个点的数据了，见图：到这就大功告成了。

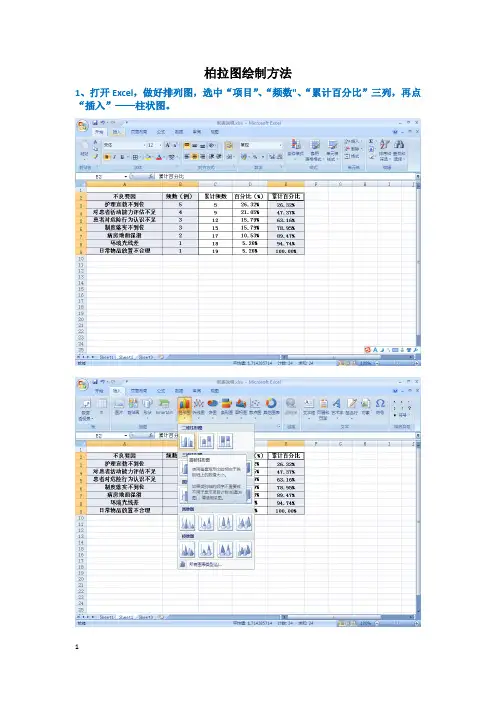

柏拉图绘制方法1、打开Excel，做好排列图，选中“项目”、“频数”、“累计百分比”三列，再点“插入”——柱状图。

2、左键点中“累计百分比”项柱状图，即砖红色柱状部分；右键单击，选择“更改系列图表类型”。

3、在弹出的新窗口中选择“折线图”，便出现下面第二张图里砖红色曲线。

砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图，即砖红色折线部分，单击右键，选择“设置数据系列格式”5、在弹出的新窗口中选择“系列选项”中的“次坐标轴”选项（若为2003版Excel，则在新窗口中点“坐标轴”—“次坐标轴”），之后关闭窗口。

6、下图为初步完成的图，还需要继续绘制（加油！）7、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式”，在新窗口中的“分类间距”中调至“无间距”，便出现第三张图所示的柱状图。

这时，我们发现，折线图的起点还不在坐标轴的0点上，所以要进行以下的调整：8、左键再次点中红色折线图，排列图中会出现各种颜色的框框，将代表“累计百分比”的框框（即蓝色箭头所指部分）往上拉一格，折线的起点就会回到横坐标轴（x轴）的0点，如第二张图红色箭头所示。

上图看到折线起点与x轴重合，那么以下这两步，要将起点调至左y轴0点。

9、点中柏拉图，选择图表工具中的“布局”选项，再点中“坐标轴”——“次要横坐标轴”——“显示从左到右坐标轴”，得到图3图1图2图310、再次点中“坐标轴”——“次要横坐标轴”——“其它次要横坐标轴选项”，得到下图：11、在弹出的新窗口中选择“在刻度线上”，得到下图：12、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出的窗口当中，将“主要刻度线类型”及“坐标轴标签”都设为“无”（如箭头所指），得到图2：图1图2从上图我们看到折线的起点和终点都在x轴和y轴上，但是还需要更改主y轴和次y轴的标签，其中左y轴的最大值设为不良要因累计频数的总和，右y轴最大值设为1。

13、左键点中左y轴标签，右键选择“设置坐标轴格式”，如下图：14、在弹出的新窗口中将“最小值”设为“0”；“最大值”设为不良要因累计频数值，在本例中，即设为“19”；“主要刻度单位”和“次要刻度单位”根据频数的大小设置合理的间距，本例设为“5”，如下图：15、同样方法，设置右y轴的最小值为“0”，最大值为“1”（即100%），得到下图：16、调整各柱状图的颜色方便区分。

excel表格数据怎么制作柏拉图？
你还在为Excel柏拉图怎么制作⽽苦恼吗，今天⼩编教你Excel柏拉图怎么制作，让你告别Excel柏拉图怎么制作的烦恼。

更多Excel经验请关注⼩新Excel，如果帮到了你，请在上⽅给个投票谢谢⽀持。

好⼈⼀⽣平安。

先顶后看年薪百万，如果帮到了你，帮忙给个好评，这对⼩编很重要，万分感谢。

⼀、表格数据处理
如图所⽰，频数排序，计算累计百分⽐。

图表制作使⽤前3列数据。

⼆、Excel柏拉图制作
1、选中数据区域——点击插⼊——推荐的图表——簇状柱形图。

2、点击图表⼯具（格式）——系列“累计百分⽐”——设置所选内容格式——次坐标轴。

3、右击——更改系列数据图表类型——累计百分⽐（折线图）。

4、点击图表⼯具(设计）——选择数据——轴标签区域（如图所⽰，把原来的拆分成两列，是柏拉图的横坐标轴的数据显⽰如图所⽰）
三、调整分类间距
1、如图所⽰，双击——设置数据系列格式——分类间距（0)。

2、右击——添加数据标签
3、双击⽹格线进⾏设置，如图所⽰。

四、柏拉图美化
1、添加标题和数据来源
字体（衬线字体：线条粗细不同，适合⼩号字体使⽤，投影时清晰度不⾼，⽆衬线字体：粗细相同，更适合⼤号字体时使⽤，投影时美观）
中⽂字体：微软雅⿊，⿊体
英⽂字体：Arial
数字字体：impact，Arial
2、添加背景⾊：以淡⾊调为主。

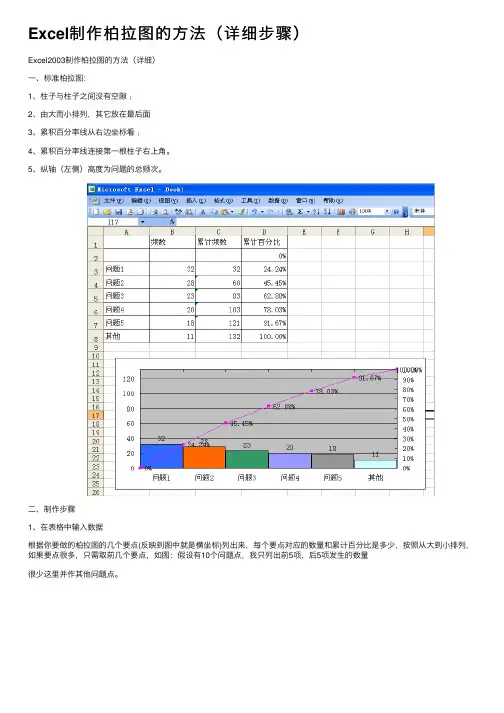

Excel制作柏拉图的⽅法（详细步骤）Excel2003制作柏拉图的⽅法（详细）⼀、标准柏拉图：1、柱⼦与柱⼦之间没有空隙﹔2、由⼤⽽⼩排列，其它放在最后⾯3、累积百分率线从右边坐标看﹔4、累积百分率线连接第⼀根柱⼦右上⾓。

5、纵轴（左侧）⾼度为问题的总频次。

⼆、制作步骤1、在表格中输⼊数据根据你要做的柏拉图的⼏个要点(反映到图中就是横坐标)列出来，每个要点对应的数量和累计百分⽐是多少，按照从⼤到⼩排列，如果要点很多，只需取前⼏个要点，如图：假设有10个问题点，我只列出前5项，后5项发⽣的数量很少这⾥并作其他问题点。

2、先计算出累计频数：在问题1累计频数格（C3）中输⼊=sum($B$3:B3)后回车，如下图然后选中C3格，⿏标放到格右下⾓变成⼩⿊“+”后向下拖动⾄C83、计算累计百分⽐：在D3格中输⼊=C3/$C$8*100%后回车选中D3格，⿏标放到格右下⾓变成⼩⿊“+”后向下拖动⾄C8然后在D2格中输⼊0%备⽤。

4、选中A3-B8单元格，点击“插⼊-图表”菜单，选择第⼀个柱形图，点击“下⼀步”、“下⼀步”、“下⼀步”、“完成”5、选中Y轴，右键单击，选择“坐标轴格式”-刻度，将最⼤值设置为132（所有问题的频次和）6、点击柱形图，右键点击“数据系列格式”，点击“选项”-分类间距设为0，按确定7、分别点击柱形图，将每个柱形图改变颜⾊。

8、将柱形图添加标签：点击柱形图，右键点击“数据系列格式”，点击“数据标志”，选择“值”。

清除右侧图例。

9、制作折线图：选中图表，点击“源数据”-“系列”-“添加”系列2，点击“值”右侧框，选择D2-D8单元格，点击“确定”。

选择系列2柱形图，右键点击，单击“图表类型”-折线图，选择折线图选择折线图，右键单击，点击“数据系列格式”-坐标轴-次要坐标轴10、设置次要坐标轴：选中次Y轴，右键单击，点击“坐标轴格式”，设置“刻度”最⼤值为1，确定。

选中图表，右键单击，选择“图标选项”，点击“坐标轴”，在次要坐标轴中，勾选“分类X轴”，确定选择次X轴，右键单击，点击“坐标轴格式”，将“刻度”中“数值Y轴置于分类之间”前的勾去掉；将“图案”中“刻度线标签”选择“⽆”，确定。

EXCEL标准柏拉图的作法序号不良项目不良数占不良总数百分比累积百分比1 AC顶线缺焊接26 33.8% 33.8%2 元件脚短路17 22.1% 55.8%3 元件漏插13 16.9% 72.7%4 DB3坏8 10.4% 83.1%5 连焊 5 6.5% 89.6%6 灯管坏 3 3.9% 93.5%7 AC侧线未压好 2 2.6% 96.1%8 其他 3 3.9% 100.0%合计77 100.00%轴线柱子图。

出现如下图表，3.点击图表，右键选择图表选项，输入标题与X轴Y轴的名称，得下图：4.修改坐标，单击坐标轴，修改不良数量与不良率数值。

如下图所示5.修改柱形之间的间距。

单击“柱形”，出现一个对话框，点击选项，将分类间距改为0。

得下图：再将数值标记。

选中图表，右键选择图表选项，选择数据标志，将值这项打钩得下图。

第32周成品检验性能不良项目分析柏拉图2617138532333.8%55.8%72.7%83.1%89.6%93.5%96.1%100.0%020406080AC线缺焊元件短路元件漏插DB3坏连焊灯管坏AC侧线未压好其他不良项目不良数0.0%20.0%40.0%60.0%80.0%100.0%累计百分比不良数累积百分比6.以下步骤是将累计百分比移至不良数条形图的右上角。

（1）在数据表中，增加一个零。

（2）选中图表，右键点出菜单，选择数据源，出来如下对话框，选中系列中的累计百分比项。

（3）点击“值”（4）重新选取累计不良率的数值，将零也包含在里面。

得下图第32周成品检验性能不良项目分析柏拉图2617138532333.8%55.8%72.7%83.1%89.6%93.5%96.1%100.0%020406080A C 线缺焊元件短路元件漏插D B 3坏连焊灯管坏A C 侧线未压好其他不良项目不良数00.20.40.60.81累计百分比不良数累积百分比（5）再次选中图表，右键，选择图表选项/坐标轴，将X 次坐标轴打钩。
