7 无钥匙进入及点火PEPS培训教程在现代汽车技术中，7 无钥匙进入及点火 PEPS（Passive Entry Passive Start）系统为驾驶者带来了极大的便利和舒适体验。
这一系统省去了传统钥匙插入和转动的繁琐操作，让车辆的进入和启动变得更加便捷和智能。
接下来，让我们深入了解 7 无钥匙进入及点火 PEPS 系统的工作原理、功能特点以及使用注意事项。
一、7 无钥匙进入及点火 PEPS 系统的工作原理7 无钥匙进入及点火PEPS 系统主要由控制模块、钥匙、低频天线、高频接收器以及相关的执行机构组成。
当车主携带合法钥匙靠近车辆时，车辆周围布置的低频天线会向周围发送低频信号。
钥匙接收到低频信号后，会被激活并向车辆发送包含其身份信息的高频信号。
车辆上的高频接收器接收到钥匙的高频信号后，将其传递给控制模块进行验证。
控制模块会将接收到的钥匙身份信息与预先存储在车辆系统中的信息进行比对。
如果验证通过，控制模块将向相关的执行机构发送指令，如解锁车门、允许点火等操作。
二、7 无钥匙进入及点火 PEPS 系统的功能特点1、无钥匙进入车主只需携带钥匙靠近车辆，车门即可自动解锁。
无需再从口袋或包中取出钥匙进行操作，大大提高了便利性。
2、无钥匙点火在车内，只要钥匙在有效范围内，按下点火按钮即可启动车辆，无需插入钥匙。
3、智能防盗由于钥匙与车辆之间的通信采用了加密技术，大大提高了车辆的防盗性能。
只有合法的钥匙才能与车辆进行通信并实现相应的操作。
4、记忆功能系统可以记忆不同钥匙对应的个性化设置，如座椅位置、后视镜角度、音响设置等。
当使用不同钥匙进入车辆时，系统会自动调整到对应的设置。
5、远程控制一些车型的 7 无钥匙进入及点火 PEPS 系统还支持通过手机 APP 等方式进行远程控制，如远程解锁、启动车辆预热等功能。
三、7 无钥匙进入及点火 PEPS 系统的使用注意事项1、钥匙电池钥匙内的电池需要定期更换，以确保系统的正常工作。

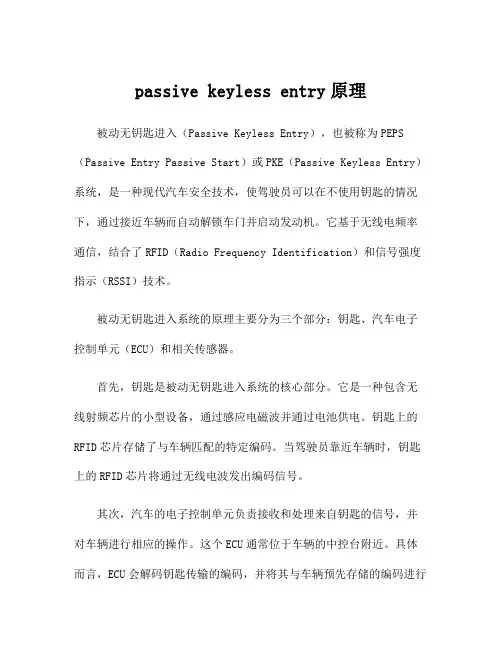

passive keyless entry原理被动无钥匙进入（Passive Keyless Entry），也被称为PEPS （Passive Entry Passive Start）或PKE（Passive Keyless Entry）系统，是一种现代汽车安全技术，使驾驶员可以在不使用钥匙的情况下，通过接近车辆而自动解锁车门并启动发动机。
它基于无线电频率通信，结合了RFID（Radio Frequency Identification）和信号强度指示（RSSI）技术。
被动无钥匙进入系统的原理主要分为三个部分：钥匙、汽车电子控制单元（ECU）和相关传感器。
首先，钥匙是被动无钥匙进入系统的核心部分。
它是一种包含无线射频芯片的小型设备，通过感应电磁波并通过电池供电。
钥匙上的RFID芯片存储了与车辆匹配的特定编码。
当驾驶员靠近车辆时，钥匙上的RFID芯片将通过无线电波发出编码信号。
其次，汽车的电子控制单元负责接收和处理来自钥匙的信号，并对车辆进行相应的操作。
这个ECU通常位于车辆的中控台附近。
具体而言，ECU会解码钥匙传输的编码，并将其与车辆预先存储的编码进行比对。
如果两者匹配，则ECU会通过车辆的中控系统或电动锁控制器解锁车门。
同时，ECU还会接收并处理来自车辆内部的其他传感器的信号，以确认驾驶员是否在车辆周围。
最后，被动无钥匙进入系统还依赖于相关传感器，以便提供更精确的驾驶员定位和车辆状态检测。
这些传感器通常包括无线电接收器、接收天线、车辆内部探测器等。
无线电接收器和接收天线负责接收和放大来自钥匙的信号；车辆内部探测器可用于检测驾驶员是否在车辆附近。
这些传感器的工作与ECU相互配合，以确保系统的准确性和可靠性。
综上所述，被动无钥匙进入系统的工作原理是通过将钥匙与车辆的ECU相连接，实现无线电频率通信，并通过钥匙上的RFID芯片与车辆编码进行比对以实现车辆解锁和发动机启动。
传感器的运用进一步提高了系统的安全性和准确性。

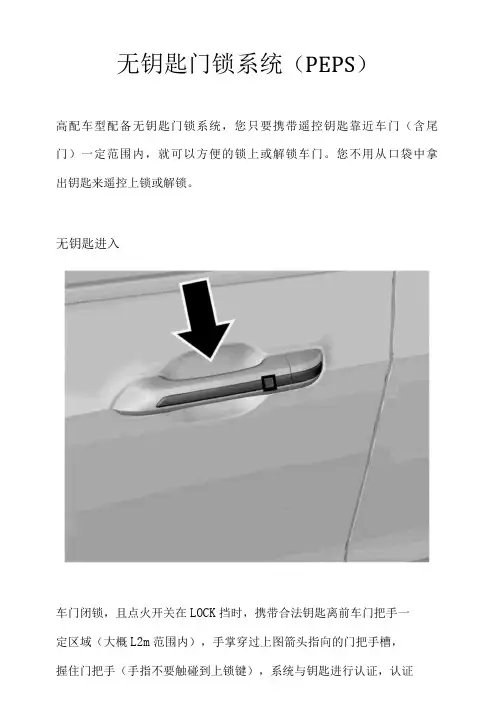

无钥匙门锁系统（PEPS）高配车型配备无钥匙门锁系统，您只要携带遥控钥匙靠近车门（含尾门）一定范围内，就可以方便的锁上或解锁车门。
您不用从口袋中拿出钥匙来遥控上锁或解锁。
无钥匙进入车门闭锁，且点火开关在LOCK挡时，携带合法钥匙离前车门把手一定区域（大概L2m范围内），手掌穿过上图箭头指向的门把手槽，握住门把手（手指不要触碰到上锁键），系统与钥匙进行认证，认证注意无钥匙进入车辆，在握门把手时，手指不要触碰到上锁键，这样会造成解锁不成功。
无钥匙离开全部车门关好，且点火开关在LOCK挡时，携带合法钥匙离前车门把手一定区域（大概L2m范围内），轻按门把手上的上锁键①，系统与钥匙进行认证，认证成功则闭锁所有车门。
危险警告灯闪2次。
如有以下情况，触摸门把手的上锁键①后，系统发出报警提示，喇叭鸣叫3声，危险警告灯闪3次，提示车门未完成上锁,可能情况如下：1.有车门没关好；2.点火开关不在LOCK挡；3.车内有钥匙。
请逐一检查并再次上锁。
注意如果遥控器电池电量不足，可能造成无钥匙进入/离开功能失效，可用机械钥匙上锁/解锁车门。
请尽快更换遥控器电池。
无钥匙解闭锁尾门无钥匙解锁当车门处于闭锁状态，且点火开关在LOCK挡时，携带合法钥匙离尾门一定区域（大概l.2m范围内），按动尾门释放开关，系统与钥匙进行认证，认证成功后，解锁尾门。
普通尾门是随即弹开，需手动将门抬起；电动尾门是响两声提示音后自动缓缓开启。
如车门已处于解锁状态，可直接按尾门释放开关打开尾门（不需携带钥匙靠近尾门）。
无钥匙闭锁要进行无钥匙闭锁尾门时一，系统搜索车内是否有合法钥匙，如果车内没有合法钥匙，则自动锁上尾门。
危险警告灯闪2次。
如果车内有钥匙，系统将发出报警提示，喇叭鸣叫3声，危险警告灯闪3次，四个车门自动解锁。
请取走车内钥匙后再锁上车门。
如车门处于解锁状态，关上尾门后，只有将车门上锁，尾门才会被锁止。
请注意锁上车门。

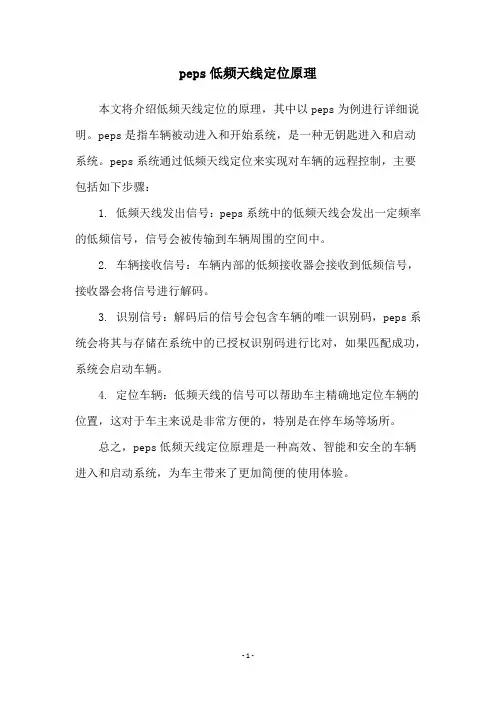

peps低频天线定位原理
本文将介绍低频天线定位的原理，其中以peps为例进行详细说明。
peps是指车辆被动进入和开始系统，是一种无钥匙进入和启动系统。
peps系统通过低频天线定位来实现对车辆的远程控制，主要包括如下步骤：
1. 低频天线发出信号：peps系统中的低频天线会发出一定频率的低频信号，信号会被传输到车辆周围的空间中。
2. 车辆接收信号：车辆内部的低频接收器会接收到低频信号，接收器会将信号进行解码。
3. 识别信号：解码后的信号会包含车辆的唯一识别码，peps系统会将其与存储在系统中的已授权识别码进行比对，如果匹配成功，系统会启动车辆。
4. 定位车辆：低频天线的信号可以帮助车主精确地定位车辆的位置，这对于车主来说是非常方便的，特别是在停车场等场所。
总之，peps低频天线定位原理是一种高效、智能和安全的车辆进入和启动系统，为车主带来了更加简便的使用体验。
- 1 -。

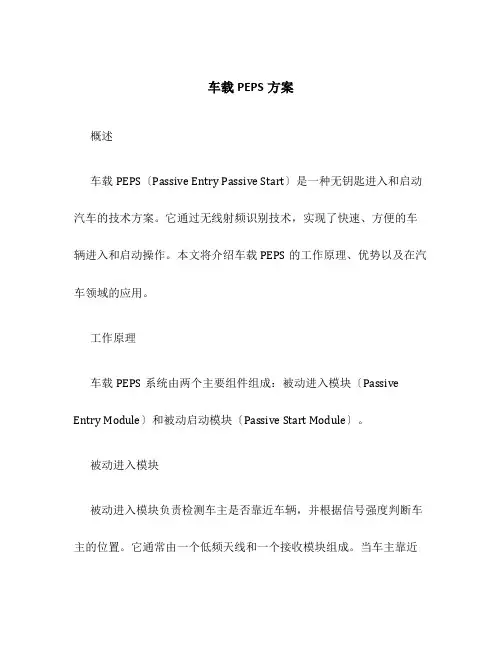

车载PEPS方案概述车载PEPS〔Passive Entry Passive Start〕是一种无钥匙进入和启动汽车的技术方案。
它通过无线射频识别技术，实现了快速、方便的车辆进入和启动操作。
本文将介绍车载PEPS的工作原理、优势以及在汽车领域的应用。
工作原理车载PEPS系统由两个主要组件组成：被动进入模块〔Passive Entry Module〕和被动启动模块〔Passive Start Module〕。
被动进入模块被动进入模块负责检测车主是否靠近车辆，并根据信号强度判断车主的位置。
它通常由一个低频天线和一个接收模块组成。
当车主靠近车辆时，被动进入模块接收到来自车主钥匙的低频信号，并通过比拟接收到的信号强度判断车主的位置。
一旦判断车主在适当的范围内，被动进入模块将发送信号给被动启动模块，以便后续的启动操作。
被动启动模块被动启动模块负责识别车主的钥匙，并启动引擎。
它通常由一个高频天线和一个发射模块组成。
当被动进入模块发出信号后，被动启动模块将发送一个高频信号给车主的钥匙。
车主的钥匙中含有一块被动传感器芯片，它将接收到的高频信号解码，并将识别信息发送给被动启动模块。
如果识别信息与车辆事先匹配的，那么被动启动模块将启动引擎，否那么拒绝启动。
优势车载PEPS相比传统的物理钥匙有以下几个优势：1.方便快捷：车载PEPS免去了使用物理钥匙的麻烦，只需将钥匙带在身上，无需取出来刷卡或插入启动按钮，即可完成进入和启动操作。
2.平安可靠：车载PEPS系统采用了加密算法和平安协议，确保身份认证的准确性和平安性。
只有在正确匹配的情况下才能启动汽车，大大降低了车辆被盗的风险。
3.防止钥匙丧失：由于车主不需要将钥匙插入启动按钮，所以钥匙很少离开车主身体。
这样就防止了钥匙丧失的可能性，提高了车主的使用便利性。
4.智能化扩展：车载PEPS系统可以与其他车载智能系统相结合，实现更多的智能化功能。
例如，可以通过手机APP远程控制车辆的锁车、解锁、启动等操作。
PEPS系统介绍目录PEPS系统介绍 (1)1、什么是PEPS (2)2、传统PEPS (2)2.1PEPS系统架构图 (2)2.2PEPS硬件框图 (3)2.3PEPS控制器MCU选型参考(NXP) (3)2.4低频驱动器LF Driver(NXP) (4)2.5超高频接收器UHF Receiver (4)2.6钥匙端应用芯片 (5)3、PEPS系统功能 (6)3.1PE功能（无钥匙进入） (6)3.2PS功能（无钥匙启动） (6)3.3RKE功能 (8)3.4启动开关LED指示 (8)3.5远程功能 (8)3.6报警提示 (9)4、数字钥匙系统（BLE+NFC+UWB） (9)4.0.1数字钥匙系统性能参数 (10)4.0.2数字钥匙整车布置 (11)4.1NFC系统 (11)4.2BLE系统 (14)4.3UWB系统 (16)1、什么是PEPS无钥匙进入及启动系统简称PEPS（Passive Entry Passive Start）系统，由控制器、智能钥匙中的射频（RF）发射器和汽车端的接收器、LF驱动天线、启动开关等组成。
当钥匙在有效范围内，车主拉动车门或按下一键启动开关，相应的模块会发送终端信号来唤醒主控制器，开始整个通信过程。
整个过程无需使用钥匙，即可打开车门或者启动发动机。
2、传统PEPS2.1PEPS系统架构图PEPS系统组件：1、PEPS系统控制器：负责功能逻辑处理，钥匙定位，LF天线驱动，RF信号接收，ESCL控制2、电子钥匙：负责发送遥控命令、发送位置信号3、LF天线：负责发送LF信号（125KHz/134KHz）4、启动开关：负责触发启动点火信号，IMMO认证5、门把手：负责触发解闭锁信号、发送LF信号6、ESCL:锁止方向盘管柱，防盗2.2PEPS硬件框图2.3PEPS 控制器MCU 选型参考(NXP)MCU 选型参考较多，以下仅为NXP 品牌选型参考；非收了NXP 广告费，只是懒得整理更多2.4低频驱动器LF Driver(NXP)LF Driver主要品牌有NXP、ATMEL、TI等方案，以下为NXP品牌选型参考，其他品牌未有整2.5超高频接收器UHF ReceiverUHF receiver常见品牌较多，如TI、NXP、INFINEON、ATMEL等，以下为NXP品牌列举，其他品牌未有整理，不列出，常见ATMEL ATA5781;INFINEON TDA5235等。

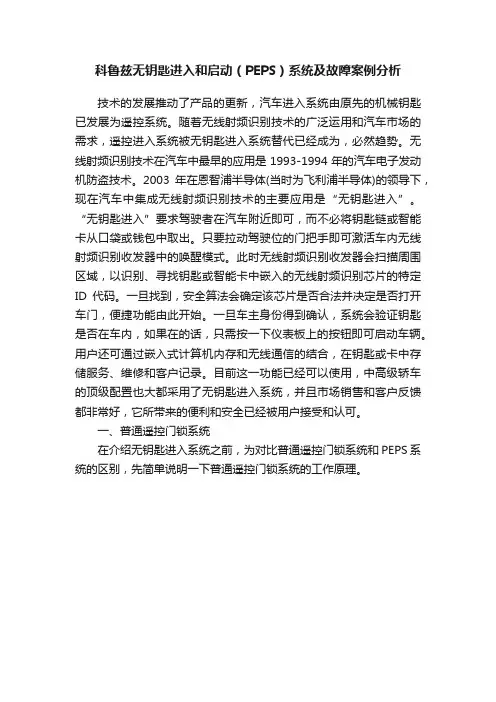

科鲁兹无钥匙进入和启动（PEPS）系统及故障案例分析技术的发展推动了产品的更新，汽车进入系统由原先的机械钥匙已发展为遥控系统。
随着无线射频识别技术的广泛运用和汽车市场的需求，遥控进入系统被无钥匙进入系统替代已经成为，必然趋势。
无线射频识别技术在汽车中最早的应用是1993-1994年的汽车电子发动机防盗技术。
2003年在恩智浦半导体(当时为飞利浦半导体)的领导下，现在汽车中集成无线射频识别技术的主要应用是“无钥匙进入”。
“无钥匙进入”要求驾驶者在汽车附近即可，而不必将钥匙链或智能卡从口袋或钱包中取出。
只要拉动驾驶位的门把手即可激活车内无线射频识别收发器中的唤醒模式。
此时无线射频识别收发器会扫描周围区域，以识别、寻找钥匙或智能卡中嵌入的无线射频识别芯片的特定ID代码。
一旦找到，安全算法会确定该芯片是否合法并决定是否打开车门，便捷功能由此开始。
一旦车主身份得到确认，系统会验证钥匙是否在车内，如果在的话，只需按一下仪表板上的按钮即可启动车辆。
用户还可通过嵌入式计算机内存和无线通信的结合，在钥匙或卡中存储服务、维修和客户记录。
目前这一功能已经可以使用，中高级轿车的顶级配置也大都采用了无钥匙进入系统，并且市场销售和客户反馈都非常好，它所带来的便利和安全已经被用户接受和认可。
一、普通遥控门锁系统在介绍无钥匙进入系统之前，为对比普通遥控门锁系统和PEPS系统的区别，先简单说明一下普通遥控门锁系统的工作原理。
遥控门锁系统主要有以下部件组成：遥控门锁发射器、遥控门锁接收器(代号K77)、车身控制模块BCM(代号K9)，还有相应的4个车门的中央门锁执行器、油箱盖释放执行器和行李厢盖释放执行器。
同时与此相对应的，汽车的进入方式为按压发射器按钮的主动式进入，启动方式为用钥匙旋转点火开关到START的主动式启动。
科鲁兹钥匙上共有三个按钮，其作用分别为车门锁止、车门解锁和开启行李厢盖。
1 当按下车门锁止或车门解锁按钮时，钥匙内的遥控门锁发射器发出相应信号，遥控门锁接收器(代号K77)负责接收遥控门锁发射器发出的信号，它位于前风挡玻璃上的车内后视镜座盖内，此盖内还装有自动空调系统的车内温度和温度传感器。
73PEPS （Passive Entry & Passive Start ）系统是无钥匙进入（PE ）及无钥匙起动（PS ）系统的缩写，它采用先进的RFID 无线射频技术和车辆身份编码识别系统，实现无需按动遥控器即可进入车内及一键起动发动机等功能。
PEPS 系统具备更加智能化的门禁管理系统，更强的防盗性能，拥有更加便利、舒适的驾车体验。
1 PEPS系统的组成PEPS 系统主要由PEPS 控制器、智能钥匙、一键起动开关、车内低频天线、车外低频天线、备用天线、电子转向柱锁（ESCL ）等组成，整个系统组成如图1所示。
1.1 PEPS 控制器P E P S 控制器是P E P S 系统的核心部件，负责与相关系统进行信息交互及整车电源状态管理。
没有配备P E P S 系统的汽车电源分配是通过转动点火开关，完成ACC 、ON 、START 及OFF 电源状态的连接与分配，而PEP S 系统是通过车内外低频天线，采集各车门、闭锁器、一键起动开关等状态，再通过PEPS 控制器来实现对ACC 、ON 、START 及OFF 电源状态的控制。
1.2 智能钥匙智能钥匙是PEPS 系统人机交互的工具，通过车内外低频天线与PEPS 控制器进行低频交互，确认智能钥匙的位置，同时通过发送高频射频信号与PEPS 控制器进行认证，确认智能钥匙的合法性，实现无钥匙进入车辆、无钥匙起动等操作。
1.3 一键起动开关一键起动开关也是PEPS 系统人机交互的工具，驾驶人通过按动一键起动开关（并参考制动踏板等状态），向PEPS 系统发出电源切换或发动机起动/关闭等请求，实现整车电源在ACC 、ON 、START 及OFF 状态间的切换，免去驾驶人将钥匙插入点火开关，再转动钥匙起动发动机等操作，简化驾驶人操作过程。
1.4 车内低频天线车内低频天线由布置在车内前、中、后3个不同位置的车内低频天线组成。
车内低频天线是PEPS 系统车内低频信号的发射工具，能以自身为中心，在半径为1.5 m 的范围内发送低频信号，探测智能钥匙与各低频天线间的相对位置，判断车内是否存在智能钥匙。
7无钥匙进入与点火PEPS培训教程无钥匙进入与点火系统（PEPS）是一种先进的汽车技术，它能够让驾驶者无需使用钥匙就可以进入车辆并启动发动机。
这项技术在现代汽车中越来越普遍，为驾驶者带来了便利和舒适性。
本篇文章将介绍无钥匙进入与点火系统的基本原理、工作原理以及使用方法，并讲解一些常见的故障及解决方法。
####无钥匙进入与点火系统的基本原理####无钥匙进入与点火系统的工作原理无钥匙进入与点火系统由两个主要部分组成：被动进入系统和被动启动系统。
被动进入系统通过射频技术来验证驾驶者的身份，只要携带着合法的遥控器靠近车辆，系统就能够自动将车门解锁。
被动启动系统则是通过识别遥控器上的启动按钮来启动发动机，无需使用钥匙。
####无钥匙进入与点火系统的使用方法驾驶者在使用无钥匙进入与点火系统时，需要注意以下几点：1.配备好遥控器：确保遥控器的电池充足，以免影响系统的正常使用。
2.靠近车辆：在靠近车辆时，确保遥控器离车辆不超过一定距离，以免无法识别。
3.进入车辆：在车辆附近按下遥控器上的解锁按钮，车门就会自动解锁。
4.启动发动机：坐在驾驶座上按下遥控器上的启动按钮，发动机就会启动。
####无钥匙进入与点火系统的常见故障及解决方法1.遥控器无法识别：可能是遥控器电池不足或遥控器与车辆的射频通信受阻，此时需要更换遥控器电池或将遥控器靠近车辆重新尝试。
2.车门无法解锁：可能是车辆内部的接收器故障或射频通信异常，此时需要进行系统诊断并及时更换故障部件。
3.发动机无法启动：可能是车辆的启动系统故障或遥控器与启动系统不匹配，此时需要检查车辆的起动系统并重新配置遥控器。
总的来说，无钥匙进入与点火系统使驾驶者的驾驶体验更加便捷和舒适，但也需要注意系统的正常使用和可能出现的故障。
通过了解系统的工作原理和常见故障及解决方法，可以更好地使用和维护无钥匙进入与点火系统。
希望本篇文章对您有所帮助，感谢阅读！。
「技术解析」PEPS：无钥匙进入及启动系统汽车，无钥匙进入和启动系统无钥匙进入及启动系统简称PEPS（Passive Entry Passive Start）系统.功能· 传统遥控钥匙（RKE）系统的全部功能，如遥控解闭锁及遥控升降窗等;· 无钥匙解锁，按下门把手请求开关或触碰门把手感应区域，车门自动解锁;· 车主只需按动按键或旋转旋钮即可启动发动机。
今天飞哥不谈五花八门的车型与体验，只聊一些轻度的汽车工程知识。
系统概述及总成PEPS，它采用先进的RFID（无线射频识别）技术，实现无需按动遥控器即可进入车内以及一键启动发动机等功能。
PEPS具有更加智能化的门禁管理,更高的防盗性能，已经成为汽车电子防盗系统应用的主流。
进入车辆/开锁功能PEPS的组成部件1、门把手大多数车型的门把手无钥匙开关是按钮式，少数为电容触摸式。
从使用体验上来看，肯定是电容式更优雅从容，但零件成本也更高。
2、低频天线由于低频信号传输距离短，因此通过布置多个天线来覆盖四门+后备箱/后举门，确保车主无论开哪个门都能实现无钥匙开关。
3、车钥匙车钥匙一般能接受低频触发信号，同时传输高频解锁信号。
4、RFR高频接收器接收钥匙发出的高频解锁信号，并发送信息给车锁模块。
PEPS的工作逻辑先解释一个技术细节：为什么触发信号用低频，解锁信号用高频？低频信号：短距离传输，承载信息量少。
即使不考虑车锁配对的信息量，如果把低频信号用于解锁信号，无钥匙进入没问题，但失去了长距离遥控解锁的能力。
高频信号：长距离传输，承载信息量大。
高信息承载量让高频信息成为越来越复杂的解锁代码的载体。
同时，长距离传输的特性也让遥控解锁成为了可能。
1. 车主携带钥匙来到车边，通过拉门把手或按压按钮，告诉车我要开锁/点火。
此时门把手/按钮发送启动信号给低频天线；2. 低频天线发出低频触发信号；3. 车钥匙接收了低频触发信号，于是发出高频解锁信号；4. RFR接收高频解锁信号，通知整车解锁/点火。
