无钥匙进入、起动系统PPT

了解不同车型的无钥匙进入和启动系统随着科技的不断发展，汽车的智能化程度也越来越高。

其中，无钥匙进入和启动系统成为了现代汽车的一项重要功能。

本文旨在通过对不同车型的无钥匙进入和启动系统进行了解，以展现其功能和特点。

一、传统车钥匙的局限性在介绍无钥匙进入和启动系统之前，我们先来了解一下传统车钥匙的局限性。

传统车钥匙需要插入车门和点火开关才能完成进入和启动操作，操作繁琐且有一定的风险，如遗失、损坏或被盗取等。

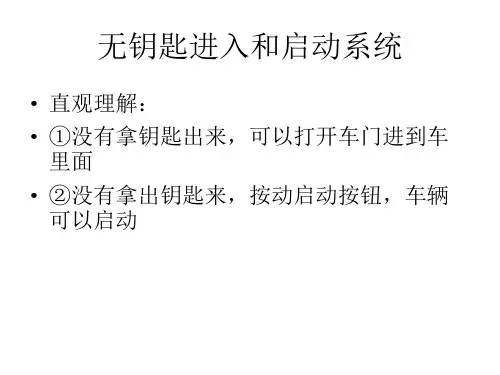

二、无钥匙进入和启动系统的基本原理无钥匙进入和启动系统使用无线技术，通过车钥匙与车辆之间的通信实现远程操控。

其基本原理包括两个方面：远程进入和无钥匙启动。

1. 远程进入无钥匙系统中的车钥匙携带有无线信号发送器，车主只需将车钥匙放在身上，当车主靠近车辆时，车门会自动解锁。

这种方式带来了极大的方便性，无需使用物理钥匙，只需轻触车门即可进入车辆。

2. 无钥匙启动无钥匙启动是无钥匙系统的另一个重要功能。

在进入车辆后，车主只需按下启动按钮，而无需插入钥匙即可启动发动机。

这项功能使得启动操作更为简便和安全，也减少了钥匙被损坏或丢失的风险。

三、不同车型的无钥匙进入和启动系统现代汽车市场上，有多种不同的车型提供无钥匙进入和启动系统。

下面将针对几种常见的车型进行介绍。

1. 豪华车型豪华车型通常配备先进的无钥匙进入和启动系统。

除了基本的远程进入和无钥匙启动功能外，一些豪华车型还提供更多高级功能，如手势识别、个性化设置等。

车主可以通过手势操作或者在车内设置界面中进行个性化配置，实现更加智能化的使用体验。

2. 中高端车型中高端车型也普遍配备无钥匙进入和启动系统。

虽然与豪华车型相比，功能可能相对简化，但仍满足日常使用的需求。

这些车型的无钥匙进入和启动系统通常可通过遥控器或者手机APP进行远程控制，方便车主随时随地实现远程操作。

3. 经济型车型尽管经济型车型的配置相对简单，但也可以提供基本的无钥匙进入和启动系统。

车主只需接近车辆，轻触车门即可实现进入，并通过按钮启动发动机。

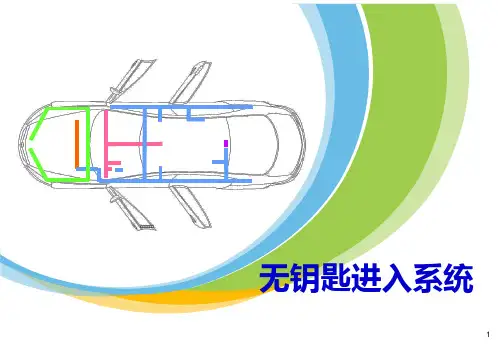

第22单元汽车电子与电器系统及检修无钥匙进入及启动系统A6单元目标 了解无钥匙进入系统的组成熟悉无钥匙进入系统的工作原理熟悉无钥匙进入系统的操作方法单元目录概述系统的组成 系统的操作 系统诊断 单元总结概述无钥匙进入系统并非取消了车钥匙，而是具有只要携带钥匙在身，不必使用钥匙就可以开闭车门及启动发动机的功能。

相比于遥控钥匙控制的门禁系统，无钥匙进入系统具有以下两个明显的优势：不必使用钥匙，只需随身携带，开门、上锁方便快捷采用双向通信认证，在抗干扰和防盗方面更加安全无钥匙进入系统的全称为无钥匙进入及启动系统，称之为PEPS （Passive Entry Passive Start）系统。

主要由以下部件组成：车身控制模块(BCM)PEPS系统控制模块带UID(User Identification Device)的遥控钥匙遥控接收器RFA天线车门开锁开关；车门上锁开关；门锁电机；备用天线；车身控制模块车身控制模块（以下简称BCM）（图21 1）是一个多功能控制模块，一般安装在驾驶室内仪表台的下方。

车身控制模块在PEPS系统中的作用有两方面：验证启动信息确定和执行遥控钥匙的请求信号无钥匙进入系统模块Array PEPS系统模块一般安装在驾驶室内仪表台内部，其主要作用是识别遥控钥匙的位置，并控制相关门锁电机打开相应的车门锁栓遥控钥匙遥控钥匙是一个多功能遥控器，Array主要功能包括三部分：遥控上锁或开锁。

接收天线发出的钥匙身份识别请求信号，并发射反馈信号。

内含阻断式防盗芯片，可以在钥匙电量不足的情况下利用备用天线启动车辆。

PEPS系统共有六个发射天线，车外天线和车内天线各有三个。

车外天线包括左侧车门天线、右侧车门天线和后保险杠天线；车内天线包括前控制台天线、后控制台天线和后备箱内部天线。

遥控接收器（以下简称RFA ）一般位于驾驶室内前挡风玻璃上方或顶棚上，其主要功能就是接收遥控钥匙发来的无线电信号，并对无线电信号进行处理后，以数据信息的方式通过车载网络传送给BCM。

随着汽车的普及和发展,人们对汽车的智能化和舒适性要求越来越高。

为满足人们对汽车的这些要求,汽车无钥匙进入、起动系统应运而生。

汽车无钥匙进入、起动系统包括无钥匙进入、无钥匙起动两大功能,简称CAPE (Car Access Passive Entry),是在RKE (Remote Keyless Entry 遥控门禁系统)基础上发展起来的汽车电子技术。

作为新一代的防盗及驾驶技术迅速发展壮大,并且已从高档车市场逐步进入中级车市场。

无钥匙进入包括无钥匙解锁车辆、无钥匙上锁车辆、无钥匙开启后备厢。

驾驶者不需要拿出钥匙,装在身上或放在随身包内,靠近车外天线1m 内,直接拉动车门或按动车门把手开关按钮后,车门门锁自动解锁或自动上锁,并可以被打开或锁死。

无钥匙起动即驾驶员不用拿出钥匙,只要钥匙在车内,踩制动踏板或离合器底部开关后,直接按下起停开关,车辆即可起动。

吉利帝豪EC8是吉利汽车的高端轿车,在美丽的泉城济南工厂生产,于2011年下半年上市。

帝豪EC8就配备无钥匙进入、起动系统。

下面就以EC8为例,进一步介绍CAPE 系统的组成、原理。

1CAPE 系统组成由无钥匙进入/起动控制器CAPE ECU、起停开关、电子转向柱锁ESCL (Electronic Steering Column Lock)、门把手、后备厢开启按钮、6根天线(内置3根/外置3根)、智能钥匙UID (User Identifier Device)2把、车身控制模块BCM (Body Control Module)、发动机控制模块ECM (Engine Control Module)等零部件组成,各零部件在整车中位置如图1所示。

1.1无钥匙进入/起动控制器无钥匙进入/起动控制器(图2)是整个系统的核心,安装在仪表板横梁靠近转向管柱右侧。

负责接收门把手内传感器信号、后背门开启按钮信号、制动踏板信号、档位开关信号、离合开关信号;控制低频天线发出低频信号,与储存在智能钥匙内的低频信号比较,实现与UID 之间的认证;接收起停开关的信息,点亮相应的指示灯,适时接通ACC、IG、START 继电器,实现车辆ACC、IG、START、修改稿收稿日期:2013-02-21作者简介:冯云庚(1982-),男,助理工程师,从事汽车电器(线束及其整车电气原理方向)的设计开发、改进工作,近期专注于控制电子模块的策略开发;王君智(1982-),男,助理工程师,主要从事整车的设计和改进工作,近期专注于控制电子模块的改进;黄雪梅(1989-),女,本科在读。

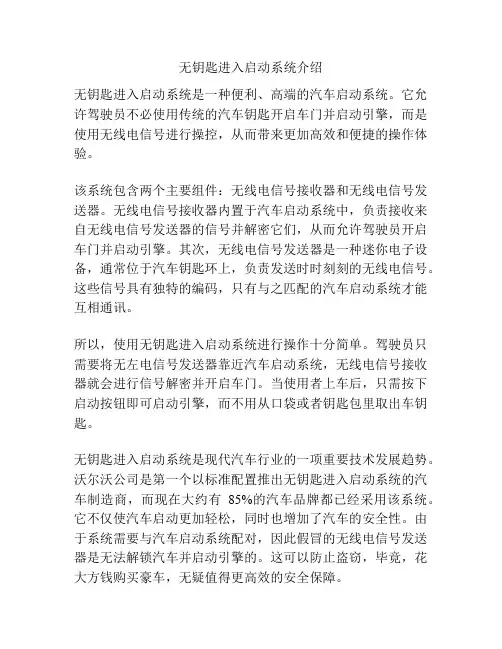

无钥匙进入启动系统介绍无钥匙进入启动系统是一种便利、高端的汽车启动系统。

它允许驾驶员不必使用传统的汽车钥匙开启车门并启动引擎，而是使用无线电信号进行操控，从而带来更加高效和便捷的操作体验。

该系统包含两个主要组件：无线电信号接收器和无线电信号发送器。

无线电信号接收器内置于汽车启动系统中，负责接收来自无线电信号发送器的信号并解密它们，从而允许驾驶员开启车门并启动引擎。

其次，无线电信号发送器是一种迷你电子设备，通常位于汽车钥匙环上，负责发送时时刻刻的无线电信号。

这些信号具有独特的编码，只有与之匹配的汽车启动系统才能互相通讯。

所以，使用无钥匙进入启动系统进行操作十分简单。

驾驶员只需要将无左电信号发送器靠近汽车启动系统，无线电信号接收器就会进行信号解密并开启车门。

当使用者上车后，只需按下启动按钮即可启动引擎，而不用从口袋或者钥匙包里取出车钥匙。

无钥匙进入启动系统是现代汽车行业的一项重要技术发展趋势。

沃尔沃公司是第一个以标准配置推出无钥匙进入启动系统的汽车制造商，而现在大约有85%的汽车品牌都已经采用该系统。

它不仅使汽车启动更加轻松，同时也增加了汽车的安全性。

由于系统需要与汽车启动系统配对，因此假冒的无线电信号发送器是无法解锁汽车并启动引擎的。

这可以防止盗窃，毕竟，花大方钱购买豪车，无疑值得更高效的安全保障。

此外，无钥匙进入启动系统还具备自动锁定/解锁车门功能，以及识别驾驶员的个性化预设设定，如座椅和后视镜位置。

随着技术的不断进化，无钥匙进入启动系统还可以整合其他创新技术，例如远程启动和自动泊车，大大提升驾驶体验和舒适性。

总之，无钥匙进入启动系统是现代汽车行业的一项重要技术趋势，并将成为汽车发展的一个不可替代的特性。

它提高了汽车启动的便捷性和安全性，也随着技术进步而不断升级，为驾驶员带来更加高效的汽车操作体验。

除了无钥匙进入启动系统的便利性，它还带来了更高的安全性。

与传统的汽车钥匙相比，无钥匙进入启动系统的信号更加复杂且难以破解。
