机械炉排炉主要国内外焚烧厂商产品特点

垃圾焚烧炉排炉分类及特点作者：贡志锋来源：《数字化用户》2013年第14期【摘要】本文简单介绍了城市生活垃圾焚烧炉的发展概况，详细介绍了生活垃圾焚烧炉的分类及各种炉排的技术特点。

通过了解机械炉排的分类有助于选择合适的炉膛形状及炉排形式，保证高质量的垃圾焚烧。

【关键词】焚烧炉焚烧炉分类炉排机械炉排炉从18世纪开始，生活垃圾已经开始集中收集和堆放，但是集中堆放造成严重的环境污染问题，到19世纪开始出现焚烧处理垃圾的方式，但是方法比较简单。

进入19世纪末机械焚烧炉开始出现，并应用于垃圾焚烧处理。

经过100多年的发展，垃圾焚烧技术有了显著进步。

目前应用于垃圾焚烧的各种型号的垃圾焚烧炉有数百种，根据不同的分类方法可以分为以下几类。

一、按处理方式分类最具代表性的城市生活垃圾焚烧炉有：层燃焚烧炉、流化床焚烧炉、回转窑焚烧炉。

其中层燃焚烧炉按炉排形势，又分为滚动炉排、链条炉排、水平往复炉排、顺推倾斜往复炉排、逆推倾斜往复炉排等。

其中层燃机械炉排炉技术可靠，处理量大，维护方便，较适合我国生活垃圾处理的现状。

流化床焚烧炉可分为循环流化床及沸腾炉，最大优点是可以达到完全的燃烧效果并对有害物质进行最彻底的破坏，一般排出炉外的未燃物均在1%左右，是几种方式中燃烧最充分的[1]。

回转窑锅炉在城市生活垃圾处理中应用较少，主要应用于焚烧特种垃圾及污泥。

二、按炉膛形状分类炉排炉能否将垃圾进行充分燃烧，主要是保证3T+E原则（Temperature——炉膛燃烧温度，Time——烟气在炉膛内的停留时间，Turbulence——燃烧烟气湍流程度，Ex-cessoxygen——过热空气量）。

炉膛燃烧烟气紊流程度主要和炉膛结构和尺寸，二次风布置有关。

炉膛形状主要分为3种类型，顺流式、逆流式、混流式（见下图1）。

顺流式焚烧炉炉膛进口设在焚烧炉尾部，烟气流向与垃圾运动方向相同，适用于低水分，高热值垃圾。

顺流式主要应用在欧美等发达国家，在国内应用较少。

序号伟伦炉排三菱—马丁炉排西格斯炉排日立造船炉排型号逆推往复式炉排SHA多级炉排炉顺推往复式炉排炉炉排类型顺推炉排逆推炉排顺推炉排顺推炉排炉床角度15°和7.５°262115炉排片最大行程420mm240mm150mm结构特点整套炉排四个有落差的台阶状分段组成，向下分布依次为干燥段、燃烧段和燃烬段。

每段由若干条状活动单元炉排和固定单元炉排组成。

活动单元的炉排运动是由炉排梁前后运动产生。

炉排片安装并填满炉排梁单元之间的空间。

活动炉排与固定炉排片以行为单位交错布置，按一定的斜度依次排列，这样，当炉排片上的垃圾在重力作用下向下移动的同时，垃圾料层下部受与重力方向相反的倾斜推力，使得一部分垃圾沿炉排表面相反方向移动，产生了向上运动，由此完成垃圾层的充分搅拌。

西格斯炉排是由不同炉排组件（或称单元）组成的倾斜往复阶梯式多级炉排。

每个标准炉排单元都由固定式炉条、滑动式炉条和翻动式炉条相互结合而成，并且可以各自单独控制。

每个炉排组模块包括2排固定炉排片，2排水平滑动炉排片和2排上下翻动的炉排片。

每个炉排组模块的框架两侧分别设置独立的三组液压驱动，其中一组驱动两行炉排片的水平运动，另外两组分别驱动两行炉排片的上下翻转运动。

炉排为纵列布置，固定炉排列与活动炉排列交错布置，垃圾依靠自身重力、活动炉排列的往复运动对垃圾层产生的纵向推力及剪力向前推进；各段炉排间设置了较大落差以增强燃烧效果；并在燃烧段固定炉排设置拨火装置（剪切刀），该装置可松动垃圾块、使垃圾层均匀，一次风分布均匀，可避免垃圾在炉排上结团而影响垃圾的透气性、燃尽程度及在垃圾层产生风洞．优点1伟伦炉排为倾斜15°和7.５°）结构，分四区台阶式布置（一区为干燥区、二.三区为燃烧区、四区为燃烬区），废弃物停留时间长，相对垃圾性质变异所导致之焚烧质量、产汽量及排放废气质量之变异性较小，一次风量亦不需大幅调整；灼热的物料沿炉排表面向上滑动，使新加入的垃圾与灼热层混合在一起，因此干燥和点火可在很短时间内完成它适应于宽范围热值变化的垃圾的燃烧，负荷变化范围为70%～110%炉排很适应国内的高水分、低热值垃圾；剪切刀的设置对于含水量高的垃圾燃烧结块有明显的破碎效果；将一次风温度加热到300℃，可以有效地提高垃圾焚烧处理的适应范围；炉排下设置多个风室有利于燃烧空气的调节；空冷壁的设置有利于防止炉墙结焦。

大型锅炉不大清楚，但一般20吨以下锅炉大致如下：
1、威索是当之无愧的龙头老大，效率高、抗锅炉背压能力强、适用范围广泛，缺点是价格相当高。

国内的凌云和赛威特，实际上都是仿威索的，内部更是量着尺寸仿制的。

威索在国内没有注册外观专利，所以对仿制也无可奈何。

现在主要功夫放在数字式燃烧器和多火焰低氮氧化物技术方面了，燃烧效率方面似乎已经升无可升了。

2、利雅路，销量和销售额最大，价格低，性能稳定，主要优势在3吨以下的锅炉中。

但利雅路虽然销量大于威索，但利润反倒不及，属于以量取胜的。

3、扎克，德国产，主要优势是它的重油燃烧器，其他品牌用的是喷嘴，易堵塞、磨损等，它用的是转杯式，在大型重油上优势明显。

4、百得，意大利产，比利雅路进入国内早，早期因价格便宜，国内销量相当大，燃烧头长，比较适用于假三回程锅炉（即中心回燃式锅炉），这种型式的锅炉因为节省钢材，小规模的锅炉厂家很喜欢用。

国产的百特等燃烧器是仿它的。

5、欧科和贵诺，实际属于多重国籍，以德国人面目出现叫欧科，以法国人面目出现叫贵诺，近年来命运多舛，一会儿是普鲁士集团的，一会儿是华福集团的，他的小型燃烧器的气压和风压反馈比较有特点。

6、力威，英国佬的，燃气机子用起来还算不错。

此外，还有奥林、百通，名气在大型机器方面，但印象中目前最大的测试炉在威索，可以达到30吨，也不知奥林和百通的厂内测试是怎么做的。

其他的，如奥林匹亚、水国、锐牌、意高等等，感觉也没什么特点，能用，便宜。

哦，还有，燃烧器里面我听过最牛的牌子叫兰博基尼，锅炉里面我听过最牛的牌子叫劳斯莱斯，呵呵..。

机械炉排式生活垃圾焚烧炉技术分析机械炉排式垃圾焚烧发电技术具有多种优点，适宜大规模处理未经分类的高热值城市生活垃圾。

本文介绍了机械炉排式焚烧炉的国内外技术现状、发展趋势和分类，总结分析了常用机械炉排式焚烧炉的主要技术特点；详述了5种常用机械炉排式生活垃圾焚烧炉的工作原理，并对其功能开展技术分析和比照。

这对于机械炉排式生活垃圾焚烧炉的设计、应用、研发和性能优化等具有重要的参考价值。

20**年，我国城市生活垃圾的生产量已达1.9亿t,并仍以8%左右的速度递增，与日俱增的城市生活垃圾已经成为困扰城市发展、污染城市环境、影响居民生活的社会问题。

传统的填埋、堆肥等垃圾处理工艺已经不能满足日常垃圾处理的要求，有效实现垃圾减量化、无害化和资源化的垃圾焚烧处理工艺是目前解决垃圾围城问题的首选方案。

1机械炉排式焚烧炉技术现状机械炉排式垃圾焚烧发电技术具有处理量大、运行可靠度较高、处理周期短、减量化显著、无害化彻底以及可回收垃圾焚烧余热等优点，适宜大规模处理未经分类的高热值城市生活垃圾。

在全球已建的2300多座生活垃圾焚烧发电厂中，机械焚烧炉使用率在80%以上，是目前国内外城市生活垃圾焚烧发电处理的最正确处理方式。

1.1国外发展现状机械炉排焚烧技术起源于欧洲和美国，在垃圾焚烧领域得到广泛利用，已成为垃圾焚烧的主要炉型，通过多年的积累，单台最大处理量已经到达1200t∕d o德国马丁和日本三菱公司、日立造船和德国斯坦米勒公司、比利时西格斯焚烧发电设备的技术水平均处在世界前列，其产品具有燃烧稳定、自动化程度高、燃烧充分的特点。

1.2国内发展现状国内生产制造机械炉排焚烧发电设备的企业主要有** 三峰、光大国际和绿色动力等，但单台焚烧炉处理规模相对较小，而且燃烧效果不甚理想。

国内大型千吨以上级垃圾焚烧发电厂以引进国外技术和设备为主，需要花费大量外汇引进技术和垃圾焚烧炉等核心设备，但设备费及运行成本均较高，而且其对我国城市混合收集的生活垃圾低热值、高水分等特点适应性低。

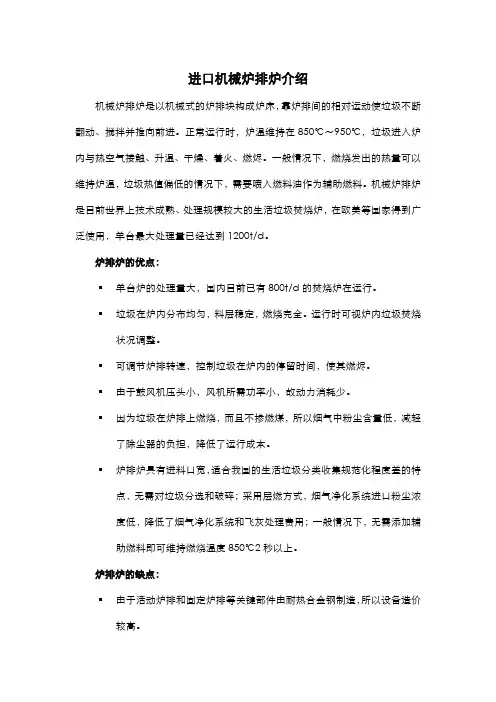

进口机械炉排炉介绍机械炉排炉是以机械式的炉排块构成炉床，靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。

正常运行时，炉温维持在850℃～950℃，垃圾进入炉内与热空气接触、升温、干燥、着火、燃烬。

一般情况下，燃烧发出的热量可以维持炉温，垃圾热值偏低的情况下，需要喷入燃料油作为辅助燃料。

机械炉排炉是目前世界上技术成熟、处理规模较大的生活垃圾焚烧炉，在欧美等国家得到广泛使用，单台最大处理量已经达到1200t/d。

炉排炉的优点：▪单台炉的处理量大，国内目前已有800t/d的焚烧炉在运行。

▪垃圾在炉内分布均匀，料层稳定，燃烧完全。

运行时可视炉内垃圾焚烧状况调整。

▪可调节炉排转速，控制垃圾在炉内的停留时间，使其燃烬。

▪由于鼓风机压头小，风机所需功率小，故动力消耗少。

▪因为垃圾在炉排上燃烧，而且不掺燃煤，所以烟气中粉尘含量低，减轻了除尘器的负担，降低了运行成本。

▪炉排炉具有进料口宽，适合我国的生活垃圾分类收集规范化程度差的特点，无需对垃圾分选和破碎；采用层燃方式，烟气净化系统进口粉尘浓度低，降低了烟气净化系统和飞灰处理费用；一般情况下，无需添加辅助燃料即可维持燃烧温度850℃2秒以上。

炉排炉的缺点：▪由于活动炉排和固定炉排等关键部件由耐热合金钢制造，所以设备造价较高。

由于燃烧速度慢，炉床的负荷小，所以炉子的体积较大，厂房面积增大。

同时炉体散热损失增加。

机械炉排炉早期在煤的燃烧中得到广泛应用，后期在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。

机械炉排炉炉排一般分为干燥段、燃烧段和燃烬段等。

生活垃圾直接接触在炉排上，同时靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。

正常运行时，垃圾进入炉内各分区与热空气接触并依次历经升干燥、挥发、燃烧、燃烬等各个阶段。

炉膛温度维持在850℃～950℃，一般情况下，燃烧发出的热量可以维持炉温。

机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用最广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。

最新常用六种垃圾焚烧炉炉型介绍常见的垃圾焚烧炉分为以下几种，这篇文章里给大家介绍了炉型工作原理和特点：1流化床焚烧炉2机械炉排焚烧炉3 回转式焚烧炉4 气化熔融焚烧炉5 脉冲抛式炉排焚烧炉6 CAO焚烧炉1 流化床焚烧炉工作原理：炉体是由多孔分布板组成，在炉膛内加入大量的石英砂，将石英砂加热到600℃以上，并在炉底鼓入200℃以上的热风，使热砂沸腾起来，再投入垃圾。

垃圾同热砂一起沸腾，垃圾很快被干燥、着火、燃烧。

未燃尽的垃圾比重较轻，继续沸腾燃烧，燃尽的垃圾比重较大，落到炉底，经过水冷后，用分选设备将粗渣、细渣送到厂外，少量的中等炉渣和石英砂通过提升设备送回到炉中继续使用。

特点：流化床燃烧充分，炉内燃烧控制较好，但烟气中灰尘量大，操作复杂，运行费用较高，对燃料粒度均匀性要求较高，石英砂对设备磨损严重，设备维护量大。

2 机械炉排焚烧炉工作原理：垃圾通过进料斗进入倾斜向下的炉排(炉排分为干燥区、燃烧区、燃尽区)，由于炉排之间的交错运动，将垃圾向下方推动，使垃圾依次通过炉排上的各个区域(垃圾由一个区进入到另一区时，起到一个大翻身的作用)，直至燃尽排出炉膛。

燃烧空气从炉排下部进入并与垃圾混合;高温烟气通过锅炉的受热面产生热蒸汽，同时烟气也得到冷却，最后烟气经烟气处理装置处理后排出。

特点：炉排的材质要求和加工精度要求高，要求炉排与炉排之间的接触面相当光滑、排与排之间的间隙相当小。

另外机械结构复杂，损坏率高，维护量大。

炉排炉造价及维护费用高，使其在中国的推广应用困难重重。

3 回转式焚烧炉工作原理：回转式焚烧炉是用冷却水管或耐火材料沿炉体排列，炉体水平放置并略为倾斜。

通过炉身的不停运转，使炉体内的垃圾充分燃烧，同时向炉体倾斜的方向移动，直至燃尽并排出炉体。

特点：设备利用率高，灰渣中含碳量低，过剩空气量低，有害气体排放量低。

但燃烧不易控制，垃圾热值低时燃烧困难。

4 气化熔融焚烧炉工作原理(荏原式)：生活垃圾于温度500~600 ℃的流化床内气化，流化床的空气过剩系数保持在0.1~0.3，流化床气体产物包括其中的未燃物、飞灰一起供立式(竖式)旋涡熔融炉，在约1350 ℃的温度下进行熔融燃烧，熔融燃烧室中的过剩系数为1.3，生活垃圾的热值要求6000kJ/kg以上(≈1433Kcal/kg，太原项目垃圾设计热值1300Kcal/kg) 。

机械炉排炉修正/编辑本词条信息参考资料垃圾发电简介面对垃圾泛滥成灾的状况，世界各国的专家们已不仅限于控制和销毁垃圾这种被动“防守”，而是积极采取有力措施，进行科学合理地综合处理利用垃圾。

我国有丰富的垃圾资源，其中存在极大的潜在效益。

现在，全国城市每年因垃圾造成的损失约近300亿元（运输费、处理费等），而将其综合利用却能创造2500亿元的效益。

目前，上海等城市已开始建造垃圾发电厂。

垃圾发电是把各种垃圾收集后，进行分类处理。

其中：一是对燃烧值较高的进行高温焚烧（也彻底消灭了病源性生物和腐蚀性有机要物），在高温焚烧（产生的烟雾经过处理）中产生的热能转化为高温蒸气，推动涡轮机转动，使发电机产生电能。

二是对不能燃烧的有机物进行发酵、厌氧处理，最后干燥脱硫，产生一种气体叫甲烷，也叫沼气。

再经燃烧，把热能转化为蒸气，推动涡轮机转动，带动发电机产生电能。

从20世纪70年代起，一些发达国家便着手运用焚烧垃圾产生的热量进行发电。

欧美一些国家建起了垃圾发电站，美国某垃圾发电站的发电能力高达100兆瓦，每天处理垃圾60万吨。

现在，德国的垃圾发电厂每年要花费巨资，从国外进口垃圾。

据统计，目前全球已有各种类型的垃圾处理工厂近千家，预计3年内，各种垃圾综合利用工厂将增至3000家以上。

科学家测算，垃圾中的二次能源如有机可燃物等，所含的热值高，焚烧2吨垃圾产生的热量大约相当于1吨煤。

如果我国能将垃圾充分有效地用于发电，每年将节省煤炭5000～6000万吨，其“资源效益”极为可观。

垃圾发电之所以发展较慢，主要是受一些技术或工艺问题的制约，比如发电时燃烧产生的剧毒废气长期得不到有效解决。

日本去年推广一种超级垃圾发电技术，采用新型气熔炉，将炉温升到500℃，发电效率也由过去的一般10％提高为25％左右，有毒废气排放量降为0.5％以内，低于国际规定标准。

当然，现在垃圾发电的成本仍然比传统的火力发电高。

专家认为，随着垃圾回收、处理、运输、综合利用等各环节技术不断发展，工艺日益科学先进，垃圾发电方式很有可能会成为最经济的发电技术之一。

日本垃圾焚烧炉排炉发展历史及各家炉排技术特点导读：我国垃圾焚烧发电技术起步晚，发展快，采用炉排炉、流化床等不同的技术，目前垃圾焚烧炉排炉化，趋势明显。

结合日本垃圾焚烧炉排炉的发展历史，概述了炉排炉的设计要点，阐述了各家炉排的技术特点及研发历程。

明确了垃圾焚烧炉排技术的研究方向:炉排的大型化研发、高热值炉排的研发以及炉排的稳定运行改进。

为我国垃圾焚烧炉排炉的技术研发及引进提供参考和启示。

1前言根据《2016城乡建设统计年鉴》显示，截止2016年年底，投入运行的生活垃圾焚烧发电厂有250座，总处理能力为23.7万t/d，总装机约为4880MW。

其中采用炉排炉的焚烧发电厂有168座，合计处理能力达到16.4万t/d，装机达到3040MW;其余主要为采用流化床的焚烧发电厂，总计有82座，合计处理能力为7.3万t/d，装机达到1840MW。

可见，无论从焚烧发电厂的数量、总处理能力及装机容量看，炉排炉都已占据了2/3的市场份额。

根据中国环境保护产业协会统计数据，对近两年新投运的垃圾焚烧设施不完全统计，炉排炉是焚烧炉的主流工艺，统计了49个项目，其中仅3家焚烧厂使用流化床工艺，其余均采用炉排炉工艺，占比93.88%。

垃圾焚烧炉排炉化，趋势明显。

而作为拥有最先进生活垃圾焚烧技术的日本，垃圾焚烧炉排炉技术的实际运用已拥有了超过50年的历史，本文探究了比较有代表性的几家企业的不同技术，通过对不同企业的研发历程，以及现行机种的特长研究，结合日本整个垃圾焚烧行业的发展历史，包括垃圾热值的变化、排放标准的提高、垃圾发电系统热回收高效化等对炉排研发的影响情况。

明确了我国在炉排炉技术的研发方向。

希望对我们国内的相关研发有学习和借鉴的价值。

2 日本垃圾焚烧技术的变迁2.1 日本垃圾焚烧技术概况日本的垃圾处理技术，从填埋到野外焚烧，再到有记载的工业化焚烧厂，最早可追溯到1897年的敦贺市10t/d批次炉项目。

焚烧炉技术大致经历了批次炉、机械化批次炉、准连续炉和全连续炉，4个阶段。

垃圾焚烧炉排系统的详细介绍众所周知，炉排系统是炉排式垃圾焚烧炉中最核心的部分。

它对整体工艺路线、焚烧效果、工程造价、经济效益等，都起至关重要的作用。

为结合工程设计需要，重点掌握垃圾焚烧炉排技术特点，为后续工程设计作技术储备。

本文将简单介绍几种炉排的特点。

1 垃圾焚烧炉排的特点垃圾焚烧炉排主要由往复移动部件组成。

垃圾经由给料装置推送至炉排上，在炉内高温加热，使得部分垃圾得以干燥，另经炉排的运动将垃圾往前推送。

同时将垃圾层松化，均匀地将燃料（垃圾）逐步经过烘干、着火、燃烧和燃尽等各个阶段，使其完全燃烧。

机械炉排式焚烧炉有多种炉排形式，目前应用的主要有逆推型炉排、顺推型炉排、滚筒型炉排等；其主要功能都是炉排作往复的机械运动，从而带动生活垃圾的移动和翻转。

目前国内外主要应用的机械炉排式焚烧炉有德国的马丁炉排炉技术、日本的日立造船炉排炉技术等，这些技术在其核心的炉排部分有不同的结构形式和特点。

2 国内外垃圾焚烧炉排的技术特点2.1二段往复式炉排杭锅已形成150-500t/d的全系列炉排垃圾焚烧炉产品，引入德国马丁炉炉排技术并其自主研发的二段往复式生活垃圾焚烧炉（炉排炉）是国家“863计划”课题的核心成果，并荣获国家发明专利证书、国家环保产品认证证书等多项荣誉。

该技术已应用于江苏太仓垃圾发电厂、宜兴垃圾发电厂等项目。

二段往复式炉排如图1所示。

二段式往复式炉排产品的特点有：（1）逆推炉排和顺推炉排相结合使垃圾燃烧更可靠、更安全；（2）逆推炉排和顺推炉排之间设置台阶，松散垃圾团块便于充分燃烧；（3）逆推炉排末端设置了料层调节装置，特别适合焚烧处理物理成分波动较大的生活垃圾；（4）炉排片头部采用凸台设计有利于充分破碎垃圾；（5）相对独立分隔设计的炉排方式。

2.2 VONROLL炉排上海康恒公司从日立造船引入VONROLL垃圾焚烧炉排技术。

VONROLL 技术在全世界有四百多个垃圾焚烧厂的业绩，每天处理142，848吨垃圾，单炉最大规模达920吨/天（荷兰）。
