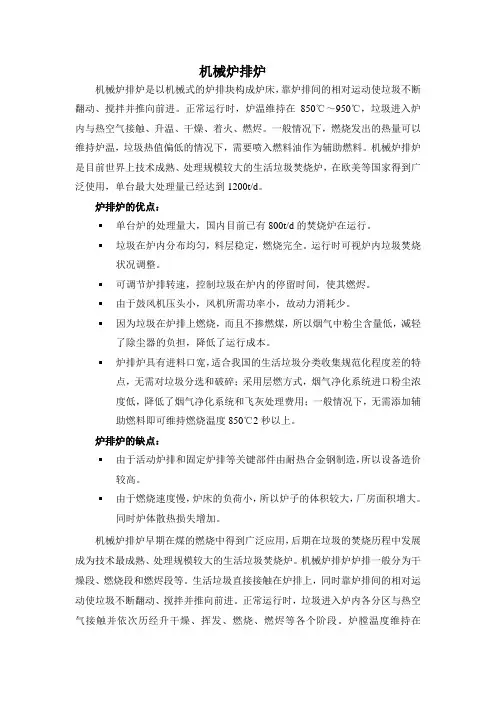

机械炉排炉机械炉排炉是以机械式的炉排块构成炉床，靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，炉温维持在850℃～950℃，垃圾进入炉内与热空气接触、升温、干燥、着火、燃烬。
一般情况下，燃烧发出的热量可以维持炉温，垃圾热值偏低的情况下，需要喷入燃料油作为辅助燃料。
机械炉排炉是目前世界上技术成熟、处理规模较大的生活垃圾焚烧炉，在欧美等国家得到广泛使用，单台最大处理量已经达到1200t/d。
炉排炉的优点：▪单台炉的处理量大，国内目前已有800t/d的焚烧炉在运行。
▪垃圾在炉内分布均匀，料层稳定，燃烧完全。
运行时可视炉内垃圾焚烧状况调整。
▪可调节炉排转速，控制垃圾在炉内的停留时间，使其燃烬。
▪由于鼓风机压头小，风机所需功率小，故动力消耗少。
▪因为垃圾在炉排上燃烧，而且不掺燃煤，所以烟气中粉尘含量低，减轻了除尘器的负担，降低了运行成本。
▪炉排炉具有进料口宽，适合我国的生活垃圾分类收集规范化程度差的特点，无需对垃圾分选和破碎；采用层燃方式，烟气净化系统进口粉尘浓度低，降低了烟气净化系统和飞灰处理费用；一般情况下，无需添加辅助燃料即可维持燃烧温度850℃2秒以上。
炉排炉的缺点：▪由于活动炉排和固定炉排等关键部件由耐热合金钢制造，所以设备造价较高。
▪由于燃烧速度慢，炉床的负荷小，所以炉子的体积较大，厂房面积增大。
同时炉体散热损失增加。
机械炉排炉早期在煤的燃烧中得到广泛应用，后期在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。
机械炉排炉炉排一般分为干燥段、燃烧段和燃烬段等。
生活垃圾直接接触在炉排上，同时靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，垃圾进入炉内各分区与热空气接触并依次历经升干燥、挥发、燃烧、燃烬等各个阶段。
炉膛温度维持在850℃～950℃，一般情况下，燃烧发出的热量可以维持炉温。
机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用最广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。
焚烧炉技术方案一、引言焚烧炉技术是一种处理固体废物的方法，经过燃烧将废物转化为能量和渣滓，从而实现废物的有效处置。
本文将就焚烧炉技术的原理、应用和优势进行探讨。
二、焚烧炉技术原理焚烧炉技术利用高温将固体废物燃烧，其中氧气是供给燃烧反应所必需的。
燃烧过程中，废物中的有机物会被氧化成水蒸气和二氧化碳，并释放出热能。
在适当的操作控制下，焚烧炉还可以回收能源，如热能和电能。
三、焚烧炉技术应用1. 固体废物处理：焚烧炉技术能够处理各类固体废物，如生活垃圾、医疗废物、工业废渣等，有效减少废物对环境的影响。
2. 能源回收利用：焚烧炉可以将废物燃烧产生的热能转化为蒸汽或热水，用于供暖或发电。
3. 有害物质处理：某些固体废物中可能含有有害物质，焚烧炉能够将这些有害物质转化为无害的渣滓，减少对环境和健康的危害。
四、焚烧炉技术的优势1. 减少废物体积：焚烧炉技术经过燃烧将废物转化为渣滓，大大减少了废物的体积。
2. 能源回收利用：焚烧炉可将废物燃烧产生的能源转化利用，减少对传统能源的依赖。
3. 环境友好：通过恰当的控制和处理，焚烧炉技术能够有效减少废气和废水的排放，保护环境。
4. 安全可靠：焚烧炉工艺经过多年发展和优化，安全控制设备完善，操作稳定可靠。
五、焚烧炉技术方案案例以某城市垃圾焚烧发电工程为例，该工程采用先进的焚烧炉技术，实现了垃圾的高效处理和能源回收利用。
该工程主要步骤包括：1. 垃圾存放和运输：将垃圾按照分类和规定要求存放，并采用密封的运输方式，防止二次污染。
2. 炉膛燃烧：将垃圾送入焚烧炉，经过高温燃烧将废物转化为热能和渣滓。
3. 能源回收利用：热能通过热交换器转化为蒸汽，驱动汽轮机发电，产生电能。
4. 渣滓处理：焚烧后得到的渣滓经过处理，如磁选、脱水等，转化成可回收物和填埋物。
5. 废气处理：通过烟气净化设备，对燃烧过程中产生的废气进行除尘和脱硫处理，达到环保要求。
六、总结焚烧炉技术作为一种现代化的废物处理方法，具有很大的潜力和优势。
机械炉排炉机械炉排炉是以机械式的炉排块构成炉床，靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，炉温维持在850℃～950℃，垃圾进入炉内与热空气接触、升温、干燥、着火、燃烬。
一般情况下，燃烧发出的热量可以维持炉温，垃圾热值偏低的情况下，需要喷入燃料油作为辅助燃料。
机械炉排炉是目前世界上技术成熟、处理规模较大的生活垃圾焚烧炉，在欧美等国家得到广泛使用，单台最大处理量已经达到1200t/d。
炉排炉的优点：▪单台炉的处理量大，国内目前已有800t/d的焚烧炉在运行。
▪垃圾在炉内分布均匀，料层稳定，燃烧完全。
运行时可视炉内垃圾焚烧状况调整。
▪可调节炉排转速，控制垃圾在炉内的停留时间，使其燃烬。
▪由于鼓风机压头小，风机所需功率小，故动力消耗少。
▪因为垃圾在炉排上燃烧，而且不掺燃煤，所以烟气中粉尘含量低，减轻了除尘器的负担，降低了运行成本。
▪炉排炉具有进料口宽，适合我国的生活垃圾分类收集规范化程度差的特点，无需对垃圾分选和破碎；采用层燃方式，烟气净化系统进口粉尘浓度低，降低了烟气净化系统和飞灰处理费用；一般情况下，无需添加辅助燃料即可维持燃烧温度850℃2秒以上。
炉排炉的缺点：▪由于活动炉排和固定炉排等关键部件由耐热合金钢制造，所以设备造价较高。
▪由于燃烧速度慢，炉床的负荷小，所以炉子的体积较大，厂房面积增大。
同时炉体散热损失增加。
机械炉排炉早期在煤的燃烧中得到广泛应用，后期在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。
机械炉排炉炉排一般分为干燥段、燃烧段和燃烬段等。
生活垃圾直接接触在炉排上，同时靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，垃圾进入炉内各分区与热空气接触并依次历经升干燥、挥发、燃烧、燃烬等各个阶段。
炉膛温度维持在850℃～950℃，一般情况下，燃烧发出的热量可以维持炉温。
机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用最广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。
垃圾焚烧烟气治理净化技术详解垃圾焚烧是一种对城市生活垃圾进行高温热化学处理的技术，将生活垃圾作为固态燃料送入炉膛内燃烧，在800-1000℃的高温条件下，可燃组分与空气中的氧发生剧烈的化学反应，释放出热量并转化为高温的燃烧气体和少量的性质稳定的固体残渣。
当生活垃圾有足够的热值时，生活垃圾能靠自身的能量维持自燃，而不用提供辅助燃料。
城市生活垃圾焚烧烟气主要成分为CO2、N2、O2、水蒸气及部分有害物质如HCL、HF、SO2、NO X、CO、重金属（Pb、Hg）和二噁英，因此，垃圾焚烧烟气需要净化处理后才能向大气中排放。
一、焚烧工艺垃圾经分拣压缩处理后，投入焚烧炉中燃烧，高温烟气经余热锅炉冷却，并回收余热用于供热和发电，残渣及炉灰从炉底排出。
生活垃圾含水率比较高，而热值比较低。
通常，当低位热值>5000KJ/Kg时，燃烧效果较好；而当低位热值小于3350KJ/Kg时，需采取掺煤或烧油等助燃措施。
生活垃圾焚烧工艺较多，最常用的有炉排焚烧炉和流化床焚烧炉。
1、炉排焚烧机械炉排式焚烧炉采用层燃技术，以机械式的炉排块构成炉床，将垃圾进行直接燃烧，炉排间的相对运动和垃圾本身的重力使垃圾不断翻动、搅拌并推向前进，整个燃烧过程在一个炉膛进行。
垃圾首先进入干燥段，为了保证垃圾能够快速烘干、脱水，采用加热后空气从炉排底部对垃圾进行烘干，同时炉内燃烧垃圾也能对干燥段垃圾进行烘烤；当垃圾进入燃烧段后，垃圾在900℃左右进行高温燃烧，可使其中的可燃成分和有害成分被彻底分解，同时炉底进入空气对炉排进行冷却，从而防止高温对炉排的损害；当垃圾进入燃烬段后，垃圾处于降温过程并彻底燃尽，完全变成灰渣，垃圾燃烧整个流程完成。
2、流化床焚烧流化床焚烧炉是在炉内铺设一定厚度，一定粒度范围的石英砂，通过底部布风板鼓入一定压力的空气，将砂粒吹起类似水的沸腾状态。
流化床内气固混合强烈，传热传质速率高，单位面积处理能力大，具有极好的着火条件。
机械炉排式生活垃圾焚烧炉技术分析机械炉排式垃圾焚烧发电技术具有多种优点，适宜大规模处理未经分类的高热值城市生活垃圾。
本文介绍了机械炉排式焚烧炉的国内外技术现状、发展趋势和分类，总结分析了常用机械炉排式焚烧炉的主要技术特点；详述了5种常用机械炉排式生活垃圾焚烧炉的工作原理，并对其功能开展技术分析和比照。
这对于机械炉排式生活垃圾焚烧炉的设计、应用、研发和性能优化等具有重要的参考价值。
20**年，我国城市生活垃圾的生产量已达1.9亿t,并仍以8%左右的速度递增，与日俱增的城市生活垃圾已经成为困扰城市发展、污染城市环境、影响居民生活的社会问题。
传统的填埋、堆肥等垃圾处理工艺已经不能满足日常垃圾处理的要求，有效实现垃圾减量化、无害化和资源化的垃圾焚烧处理工艺是目前解决垃圾围城问题的首选方案。
1机械炉排式焚烧炉技术现状机械炉排式垃圾焚烧发电技术具有处理量大、运行可靠度较高、处理周期短、减量化显著、无害化彻底以及可回收垃圾焚烧余热等优点，适宜大规模处理未经分类的高热值城市生活垃圾。
在全球已建的2300多座生活垃圾焚烧发电厂中，机械焚烧炉使用率在80%以上，是目前国内外城市生活垃圾焚烧发电处理的最正确处理方式。
1.1国外发展现状机械炉排焚烧技术起源于欧洲和美国，在垃圾焚烧领域得到广泛利用，已成为垃圾焚烧的主要炉型，通过多年的积累，单台最大处理量已经到达1200t∕d o德国马丁和日本三菱公司、日立造船和德国斯坦米勒公司、比利时西格斯焚烧发电设备的技术水平均处在世界前列，其产品具有燃烧稳定、自动化程度高、燃烧充分的特点。
1.2国内发展现状国内生产制造机械炉排焚烧发电设备的企业主要有** 三峰、光大国际和绿色动力等，但单台焚烧炉处理规模相对较小，而且燃烧效果不甚理想。
国内大型千吨以上级垃圾焚烧发电厂以引进国外技术和设备为主，需要花费大量外汇引进技术和垃圾焚烧炉等核心设备，但设备费及运行成本均较高，而且其对我国城市混合收集的生活垃圾低热值、高水分等特点适应性低。
浅谈垃圾焚烧炉(机械炉排炉)的运行原理垃圾通过相关的控制和操作后，垃圾进入焚烧炉，必须经过干燥、燃烧和燃烬三个阶段，其中的有机物在高温下完全燃烧，生成二氧化碳气体，释放热量。
但是，在实际的燃烧过程中，由于焚烧炉内的燃烧条件不可能达到理想效果，致使燃烧不完全。
严重的情况下将会产生大量的黑烟，并且从焚烧炉排出的炉渣中还含有有机可燃物。
生活垃圾焚烧的影响因素包括：生活垃圾的性质、停留时间、温度、湍流度、空气过量系数及其他因素。
其中，停留时间、温度及湍流度称为“3T”要素，是反映焚烧炉运行性能的主要指标。
针对垃圾的性质、停留时间、温度、湍流度和过量空气系数进行分析，并用于指导垃圾焚烧炉运行管理和操作。
一．生活垃圾的性质生活垃圾的热值、组成成分及外形尺寸是影响生活垃圾焚烧的主要因素。
热值越高，燃烧过程越易进行，焚烧效果也就越好。
生活垃圾组成成分的尺寸越小，单位质量或体积生活垃圾效果越好，燃烧越完全；反之，传质及传热效果较差，易发生不完全燃烧。
进厂垃圾在贮坑内停留一定的时间，通过自然压缩及部分发酵作用，以提高进炉垃圾的热值，改善垃圾的焚烧效果，同时亦是垃圾焚烧好坏的关键所在。
合理贮存让垃圾充分发酵和干燥进厂生活垃圾并不是直接送入垃圾焚烧炉，而是必须经过贮存这一道工序。
设置垃圾贮坑，一是贮存进厂垃圾，起到对垃圾数量的调节作用；二是对垃圾进行搅拌、混合、脱水等处理，起到对垃圾性质的调节作用。
另外，进厂垃圾在贮坑内停留一定的时间，通过自然压缩及部分发酵作用，可以减低垃圾的含水量，以提高进炉垃圾的热值，改善垃圾的焚烧效果。
生活垃圾在贮坑内停留时间为3～5天较为合适，气温低和湿度大的可以适当延长停留时间。
二．停留时间停留时间有两方面的含义：一是生活垃圾在焚烧炉内的停留时间，它是指生活垃圾从进炉开始到焚烧结束，炉渣从炉中排出所需的时间；二是生活垃圾焚烧烟气在炉中的停留时间，它是指生活垃圾焚烧产生的烟气从生活垃圾中逸出到排出二燃室所需的时间。
垃圾焚烧炉排系统的详细介绍众所周知，炉排系统是炉排式垃圾焚烧炉中最核心的部分。
它对整体工艺路线、焚烧效果、工程造价、经济效益等，都起至关重要的作用。
为结合工程设计需要，重点掌握垃圾焚烧炉排技术特点，为后续工程设计作技术储备。
本文将简单介绍几种炉排的特点。
1 垃圾焚烧炉排的特点垃圾焚烧炉排主要由往复移动部件组成。
垃圾经由给料装置推送至炉排上，在炉内高温加热，使得部分垃圾得以干燥，另经炉排的运动将垃圾往前推送。
同时将垃圾层松化，均匀地将燃料（垃圾）逐步经过烘干、着火、燃烧和燃尽等各个阶段，使其完全燃烧。
机械炉排式焚烧炉有多种炉排形式，目前应用的主要有逆推型炉排、顺推型炉排、滚筒型炉排等；其主要功能都是炉排作往复的机械运动，从而带动生活垃圾的移动和翻转。
目前国内外主要应用的机械炉排式焚烧炉有德国的马丁炉排炉技术、日本的日立造船炉排炉技术等，这些技术在其核心的炉排部分有不同的结构形式和特点。
2 国内外垃圾焚烧炉排的技术特点2.1二段往复式炉排杭锅已形成150-500t/d的全系列炉排垃圾焚烧炉产品，引入德国马丁炉炉排技术并其自主研发的二段往复式生活垃圾焚烧炉（炉排炉）是国家“863计划”课题的核心成果，并荣获国家发明专利证书、国家环保产品认证证书等多项荣誉。
该技术已应用于江苏太仓垃圾发电厂、宜兴垃圾发电厂等项目。
二段往复式炉排如图1所示。
二段式往复式炉排产品的特点有：（1）逆推炉排和顺推炉排相结合使垃圾燃烧更可靠、更安全；（2）逆推炉排和顺推炉排之间设置台阶，松散垃圾团块便于充分燃烧；（3）逆推炉排末端设置了料层调节装置，特别适合焚烧处理物理成分波动较大的生活垃圾；（4）炉排片头部采用凸台设计有利于充分破碎垃圾；（5）相对独立分隔设计的炉排方式。
2.2 VONROLL炉排上海康恒公司从日立造船引入VONROLL垃圾焚烧炉排技术。
VONROLL 技术在全世界有四百多个垃圾焚烧厂的业绩，每天处理142，848吨垃圾，单炉最大规模达920吨/天（荷兰）。
浅谈生活垃圾焚烧机械炉排技术一、前言随着中国城镇化水平和人民生活水平的提高，生活垃圾的产生量逐年增大，大有“垃圾围城”之势。
最能体现“三化”原则的生活垃圾焚烧技术在我国的应用越来越广泛。
目前国内外应用较多的生活垃圾焚烧炉炉型主要有机械炉排炉、流化床焚烧炉、热解焚烧炉、回转窑焚烧炉等四类。
其中机械炉排焚烧炉技术成熟，操作方便，经济性高，设备使用寿命长，运行稳定可靠维护方便，在国内有较大应用。
同时，国家建设部、国家环保总局、科技部发布的《城市生活垃圾处理及污染防治技术政策》指出：“目前垃圾焚烧宜采用以炉排炉为基础的成熟技术，审慎采用其它炉型的焚烧炉”。
目前国内采用的机械炉排技术主要有进口技术、引进技术及国产化。
二、进口炉排技术1德国马丁排炉德国马丁公司SITY2000型系列垃圾焚烧炉是逆推式机械焚烧炉，其炉排向下与水平面成24°倾角，炉排上的垃圾通过可动炉排片的逆向运动而得到充分的搅动、混合及滚动。
燃料与炉排之间有相对运动，相對于发热值较低的生活垃圾更易着火和燃烧完全，其燃烧过程有明显的区域性，各区域的分界面基本与炉排垂直。
生活垃圾热值适应范围较广，即使垃圾平均低位热值4000KJ/kg及垃圾处理量满负荷的情况下，也无需添加辅助燃料，仍可保证燃烧稳定，确保燃烧室出口温度维持在850℃以上，烟气在此区域停留时间大于2秒，保证了二噁英的分解。
2三菱重工马丁炉排三菱重工（MHI）已有100多年的历史，从1964年以来从事垃圾焚烧厂的建设工程。
三菱重工在七十年代引进德国马丁公司的技术以后，经过不断的技术创新与完善，成功的将三菱马丁式垃圾焚烧成套技术与设备适用于亚洲。
三菱—马丁炉排的特点为逆推往复式运动炉排，由固定炉排和活动炉排交替安装而成，炉排运动方向与垃圾运动方向相反，其特点是：燃烧空气从炉底部送入并从炉排块的缝隙中吹出，对炉排有良好的冷却作用；每个炉排推动时均能做到与四周的炉排呈相对运动，可将粘结在炉排通风口上的一些低熔点物质吹走，保持良好的通风条件；由于逆向推动可相应延长垃圾在炉内的停留时间，在处理能力相同的情况下，炉排面积可以小于顺推炉排；燃烧空气采用蒸汽加热到200℃，当垃圾热值低于设计热值时，也可采用加热燃烧器来加热空气。
一文了解垃圾焚烧发电技术原理及处理工艺垃圾焚烧发电技术原理：垃圾发电是把各种垃圾收集后，进行分类处理。
其中：一是对燃烧值较高的进行高温焚烧（彻底消灭病源性生物和腐蚀性有机要物），在高温焚烧（产生的烟雾经过处理）中产生的热能转化为高温蒸气，推动涡轮机转动，使发电机产生电能。
二是对不能燃烧的有机物进行发酵、厌氧处理，最后干燥脱硫，产生一种气体叫甲烷（沼气），再经燃烧把热能转化为蒸气，推动涡轮机转动，带动发电机产生电能。
垃圾由运输车运至焚烧厂，经地磅称重后，开至卸料门，卸到垃圾池。
垃圾吊车将垃圾送入给料斗，并送入炉内，在焚烧炉内燃烧。
送风机的入口与垃圾池连通，可将垃圾的臭味送入燃烧温度约850-1100℃的焚烧炉内进行热分解，变为无臭气体。
垃圾经过干燥、燃烧和燃烬三个阶段，垃圾在850-1100℃的高温下充分燃烧。
通过DCS自动控制系统和自动燃烧控制系统能够即时监控和调整炉内垃圾的燃烧工况，及时调节炉排运行速度和燃烧空气量。
燃烧的火焰及垃圾焚烧产生的高温烟气，经自然循环锅炉，产生高温蒸汽，为汽轮发电机组提供汽源。
垃圾焚烧发电处理工艺垃圾焚烧发电主体装置主要技术包括机械炉排焚烧炉、流化床焚烧炉、回转式焚烧炉、CAO式焚烧炉、脉冲抛式焚烧炉等五类技术。
具体介绍如下：1机械炉排焚烧炉工作原理：垃圾通过进料斗进入倾斜向下的炉排（炉排分为干燥区、燃烧区、燃尽区），由于炉排之间的交错运动，将垃圾向下方推动，使垃圾依次通过炉排上的各个区域（垃圾由一个区进入到另一区时，起到一个大翻身的作用），直至燃尽排出炉膛。
燃烧空气从炉排下部进入并与垃圾混合，高温烟气通过锅炉的受热面产生热蒸汽，同时烟气也得到冷却，最后烟气经烟气处理装置处理后排出。
特点：炉排炉生活垃圾焚烧技术运行稳定，对垃圾的彻底处理能力强，适于连续运行，经优化的烟气处理技术后排放达标。
但是炉排的材质要求和加工精度要求高，要求炉排与炉排之间的接触面相当光滑、排与排之间的间隙相当小。
生活垃圾机械炉排炉焚烧技术综述姓名：宁国东班级：14040302学号：2011040403072教师：李彦龙生活垃圾机械炉排炉焚烧技术综述沈阳航空航天大学1我国生活垃圾概况 (2)1.1我国城市生活垃圾特性 (3)1.1.1城市生活垃圾物理成分 (3)1.1.2城市生活垃圾化学成分 (3)1.2垃圾焚烧处理概况 (4)2机械炉排焚烧炉技术 (4)2.1机械炉排焚烧炉 (5)2.2机械炉排焚烧炉的重要组成部分及相关技术 (6)2.2.1垃圾进料装置 (6)2.2.2炉排 (7)2.2.3炉膛 (8)2.2.4燃烧空气系统 (8)2.3几种主要的机械炉排炉简介 (9)3炉排炉的优缺点及国内应用时出现的问题 (13)3.1炉排炉的优点 (13)3.2炉排炉的缺点 (13)3.3炉排炉在国内应用时出现的问题 (13)生活垃圾机械炉排炉焚烧技术综述1我国生活垃圾概况我国城市生活垃圾处理起步于80年代后期，其后，先后制定了不少相关标准。
在1990年前，全国城市垃圾处理率还不足2％。
进入90年代以后，我国城市垃圾处理水平不断提高。
1999年，我国设市城市为668座，1999年全国城市年清运城市垃圾1.14亿吨，共有垃圾处理厂（场）696座，垃圾处理能力达到27.68万吨/日，垃圾处理率63.4％{1}。
在1986－1999年期间，城市垃圾清运量年平均增长率为6．5％，城市垃圾量的增长与城市人口增长基本同步。
从近10年来我国城市垃圾处理所发生的变化可以看出，城市垃圾取得的成绩和进步是明显的，特别是先进的垃圾处理技术开始逐步得到应用。
例如，在近几年建设的许多填埋场中，为提高填埋场的防渗水平，采用高密度聚乙烯膜作为防渗材料；为提高填埋作业效率，一些大型的填埋场采用了填埋压实机；一些城市如杭州、广州、深圳等的填埋场开始对填埋气体进行回收利用，1998年10月，我国第一个填埋气体发电厂在杭州天子岭填埋场建成发电，1999年6月广州大田山利用填埋气体发电的一台机组投入运行，这些项目的实施，为我国填埋场填埋气体的开发利用奠定了基础。
