实验六、磁场的描绘

大学物理实验磁场的描绘实验报告
本文旨在报告一次大学物理实验，用来描绘一个磁场。

该实验使用一种叫做磁恢复效应（Magnetic Recoery Effect）的测量技术，它可以用来测量磁场的分布和强度，从而使研究人员对磁场的描绘有更深入的了解。

研究的第一步是设置实验台。

实验台非常简单，由基板上的一系列磁性物体组成，像石墨、铁片、电线等。

在实验台上，这些磁性物体可以用来使磁场有更清晰的分布，也可以用来识别出磁场的强度。

研究的第二步是使用特殊的磁敏感仪器来测量实验台上的磁场。

磁敏感仪器能够将磁场的方向、强度和分布等信息转换为电子信号，从而使得研究人员能够精确地分析磁场分布并得出结论。

研究的第三步是数据分析与结论得出。

在这个阶段，研究人员就可以将刚刚测量出来的电子信号转换为可视化的形式，以便于更清楚地描绘出磁场的分布。

此外，利用物理理论，研究人员还可以得出一系列关于磁场的结论，包括磁场的性质和特性等。

本实验的结果表明，可以通过磁恢复效应技术，成功地描绘出一个磁场的分布和强度。

在实际应用中，我们可以利用这种方法来探究自然界中各种物质及其特性的相互作用，也可以为未来科学技术的发展提供有力的依据。

总之，这次大学物理实验的结果表明，磁恢复效应实验可以在正确的条件下成功地描绘出一个磁场的分布和强度，为未来科学技术的发展提供了重要的信息。

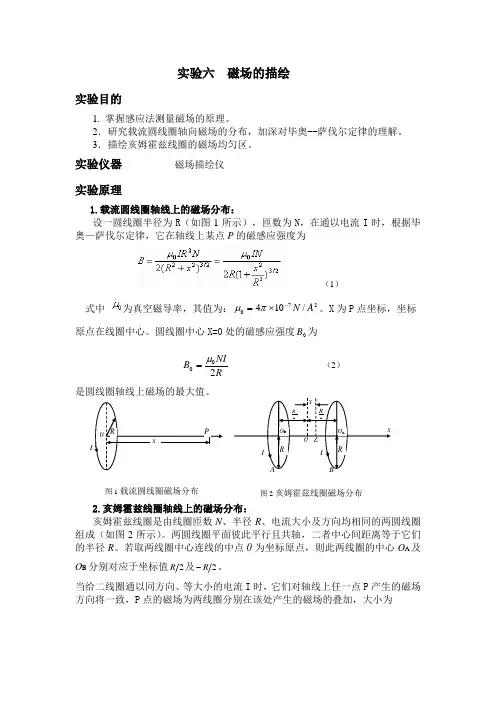

实验六 磁场的描绘实验目的1. 掌握感应法测量磁场的原理。

2．研究载流圆线圈轴向磁场的分布，加深对毕奥--萨伐尔定律的理解。

3．描绘亥姆霍兹线圈的磁场均匀区。

实验仪器 磁场描绘仪 实验原理1.载流圆线圈轴线上的磁场分布：设一圆线圈半径为R （如图1所示），匝数为N ，在通以电流I 时，根据毕奥—萨伐尔定律，它在轴线上某点P 的磁感应强度为（1）式中为真空磁导率，其值为：270/104A N -⨯=πμ。

X 为P 点坐标，坐标原点在线圈中心。

圆线圈中心X=0处的磁感应强度0B 为RNIB 200μ=（2）是圆线圈轴线上磁场的最大值。

2.亥姆霍兹线圈轴线上的磁场分布：亥姆霍兹线圈是由线圈匝数N 、半径R 、电流大小及方向均相同的两圆线圈组成（如图2所示）。

两圆线圈平面彼此平行且共轴，二者中心间距离等于它们的半径R 。

若取两线圈中心连线的中点0为坐标原点，则此两线圈的中心O A 及O B 分别对应于坐标值2R 及2R -。

当给二线圈通以同方向、等大小的电流I 时，它们对轴线上任一点P 产生的磁场方向将一致，P 点的磁场为两线圈分别在该处产生的磁场的叠加，大小为（3）在处RNIRNI B 02307155.0)58()0(μμ== （4） 在和处，Bx 的相对差异约为0.012%，因此，在原点O 附近的磁场非常均匀。

3．测量磁场的方法测定磁场的方法很多，本实验采用感应法测量磁感应强度的大小和方向。

感应法是利用通过一个探测线圈（如图3）中磁通量变化所感应的电动势大小来测量磁场。

测量线路如图4所示。

图中A 、B 是两圆电流线圈；mV 是交流毫伏表；s 是磁场描绘仪信号源，测量过程中它的输出电压要保持恒定。

当圆线圈中通入正弦交流电后，在它周围空间产生一个按正弦变化的磁场，其值t B B m ωsin =。

根据（1）式，在线圈轴线上的x 点处，B 的峰值2320])(1[RB B m mx +=式中B m0是x ＝0处的B 的峰值。

一、实验目的1. 理解磁场的基本概念和磁场线的分布规律。

2. 掌握利用霍尔效应测量磁场的方法。

3. 通过实验，描绘特定条件下的磁场分布，并分析其特点。

二、实验原理磁场是描述空间中磁力作用的场。

磁场线是表示磁场方向和强弱的线，磁场线的疏密程度反映了磁场的强弱。

霍尔效应是一种测量磁场的方法，利用霍尔元件在磁场中的电压变化来测量磁场的强度。

三、实验仪器1. 霍尔元件2. 数字多用表3. 磁铁4. 导线5. 支架四、实验步骤1. 将霍尔元件固定在支架上，确保其与磁铁平行。

2. 将导线连接霍尔元件和数字多用表，调整数字多用表至电压测量模式。

3. 将磁铁放置在霍尔元件附近，调节磁铁与霍尔元件的距离，观察数字多用表显示的电压值。

4. 记录不同距离下的电压值，分析磁场强度与距离的关系。

5. 改变磁铁的方向，重复步骤3和4，观察磁场强度与方向的关系。

6. 绘制磁场强度与距离、方向的曲线图。

五、实验结果与分析1. 霍尔元件在不同距离下的电压值与磁场强度成正比关系，说明磁场强度随距离的增加而减小。

2. 当磁铁方向改变时，霍尔元件的电压值也相应改变，说明磁场强度与方向有关。

3. 通过绘制磁场强度与距离、方向的曲线图，可以直观地描绘磁场的分布。

六、实验结论1. 霍尔效应可以有效地测量磁场强度。

2. 磁场强度与距离、方向有关，随距离的增加而减小，随方向的改变而改变。

3. 通过实验，我们掌握了磁场的基本概念和磁场线的分布规律，为进一步研究磁场在生活中的应用奠定了基础。

七、实验注意事项1. 实验过程中，确保霍尔元件与磁铁平行，以免影响测量结果。

2. 调节磁铁与霍尔元件的距离时，注意观察数字多用表显示的电压值，以免超出测量范围。

3. 实验结束后，整理实验器材，保持实验室整洁。

八、实验拓展1. 研究不同形状、不同材料的磁铁的磁场分布。

2. 利用霍尔效应测量地球磁场的强度和方向。

3. 探究磁场在生活中的应用，如磁悬浮列车、磁共振成像等。

大学物理实验——磁场描绘试验人：王志强学号：0908114045组号：第15组一、试验目的：1、掌握霍尔效应原理测磁场；2、测量单匝载流圆线和亥姆霍兹线圈上的磁场分布。

二、实验仪器：（1）圆线圈和亥姆霍兹线圈实验平台，台面上有等距离间隔的网格线；cm 0.1（2）高灵敏度三位半数字毫特斯拉计、三位半数字电流表及直流稳流电源组合仪一台；（3）传感器探头是由2只配对的95A 型集成霍耳传感器（传感器面积4mm×3mm×2mm）与探头盒。

（与台面接触面积为20mm×20mm）（4）不锈钢直尺（）、铝合金靠尺cm 30三、实验原理：(1)根据毕奥—萨伐尔定律，载流线圈在轴线（通过圆心并与线圈平面垂直的直线）上某点的磁感应强度为：（1）I N x R R B ⋅+⋅=2/32220)(2µ式中为真空磁导率，为线圈的平均半径，为圆心到该点的距离，为线µR x N 圈匝数，为通过线圈的电流强度。

因此，圆心处的磁感应强度为：I 0B （2）I N RB ⋅=200µ轴线外的磁场分布计算公式较为复杂，这里简略。

(2)亥姆霍兹线圈是一对彼此平行且连通的共轴圆形线圈，两线圈内的电流方向一致，大小相同,线圈之间的距离正好等于圆形线圈的半径。

这种线圈的特d R 点是能在其公共轴线中点附近产生较广的均匀磁场区，所以在生产和科研中有较大的使用价值，也常用于弱磁场的计量标准。

设为亥姆霍兹线圈中轴线上某点离中心点处的距离，则亥姆霍兹线圈轴线上z O 任意一点的磁感应强度为：（3）⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎟⎠⎞⎜⎝⎛−++⎥⎥⎦⎤⎢⎢⎣⎡⎟⎠⎞⎜⎝⎛++⋅⋅⋅=′−222/322202221z R R z R R R I N B µ而在亥姆霍兹线圈上中心处的磁感应强度为：O ′0B （4）RI N B ⋅⋅=′2/3058µ四、实验内容：载流圆线圈和亥姆霍兹线圈轴线上各点磁感应强度的测量。

磁场描绘 - 电磁学实验磁场是物理学中一个比较重要的概念，通过磁场，我们可以描述磁铁或者电流产生的现象。

在这篇文章中，我将重点介绍磁场的定义、性质以及磁场的描绘方法。

磁场是指磁力所作用的区域。

磁场是由一个物体或者电流所产生的，在这个区域内，如果有其他物体或者电流进入，它们就会受到磁场力的作用。

磁场力也被称之为磁力，磁力是一种非接触力，它的作用方向垂直于磁场的方向并与运动方向垂直。

磁场有很多性质，其中最基本的性质就是它具有方向和大小。

磁场的方向通常用箭头来表示，箭头指向的方向是磁场力作用的方向。

磁场力的大小与磁场的强度成正比，即强磁场会产生更强的磁场力，而弱磁场会产生较弱的磁场力。

磁场的强度与磁场力的大小没有直接的联系，因为磁场力的大小取决于所受力物体的电流等参数。

磁场的强度是用磁通量密度来描述的。

磁通量密度是指单位面积内的磁通量，是磁场的物理量之一。

磁通量是磁场通过一个面积的大小。

在国际单位制中，磁通量密度的单位为特斯拉（T）。

磁场有两种不同的表示方法：矢量场和磁力线。

磁场线是一种从磁场起点到终点的虚拟线条，沿着磁场线的方向测量的磁力是相同的。

在静电场中，磁力线是离散的，但在动态磁场中，它们会形成连续的环路。

磁力线的密集程度表示出磁场强度的大小，密集程度越大则磁场强度越强。

另一方面，矢量场是通过矢量来描绘磁场的方向和强度。

在矢量场中，每一个点都有一个箭头，这个箭头是沿着磁场方向的，箭头长度表示磁场强度的大小。

矢量场和磁力线是两种不同的描绘方法，通常用于不同类型的磁场。

在电磁学实验中，磁场描绘是一项重要的任务，因为磁场是用于控制电磁波、制造电动机、磁力计等设备的基本元素之一。

为了能够更好地理解磁场特性，我们需要使用磁场描绘的方法。

我们可以通过实验仪器获取磁场的数据，然后将这些数据输入到计算机中进行分析和建模，以获得对磁场的更深入理解。

总之，磁场是一个比较复杂的概念，它具有很多性质和特性。

磁场的描绘方法主要有磁力线和矢量场两种方法，它们都能够有效地描绘和分析磁场的特性和行为。

磁场描绘实验报告磁场是我们日常生活中经常接触到的物理现象，然而对于磁场的理解和描绘仍有很多的未知和困惑。

为了更好地了解磁场的本质和特性，我们进行了磁场描绘实验，以期得到更加深入的认识和理解。

实验过程：首先，我们使用电流表测量了一个螺线管的电流与磁场之间的关系。

随着电流的增加，磁场的强度也逐渐增大。

这表明电流在螺线管中可以产生磁场，从而证实了安培环流定理。

接下来，我们将一个小指南针放在螺线管的中央，然后在螺线管两端的磁场中移动指南针。

通过观察指针的指向，我们可以清楚地看到磁场强度和方向的变化。

然后，我们将一个圆形磁铁放在桥架上，然后在其周围的不同位置使用指南针测量磁场的强度和方向。

我们发现磁场在磁铁两端的强度最大，但磁场方向在不同位置是不一样的。

这是因为磁铁产生的磁场是一个磁偶极子，其方向垂直于磁极之间的连线。

最后，我们使用磁铁和螺线管进行了电动势实验。

当磁铁通过螺线管时，会产生电动势和电流。

这表明磁场和电场之间存在密切的联系，而电动势的大小取决于磁场的强度和变化率。

实验结论：通过上述实验，我们得出了以下结论：1.电流在螺线管中可以产生磁场，磁场强度随电流增大而增大。

2.磁铁产生的磁场是一个磁偶极子，磁场方向垂直于磁极之间的连线。

3.磁铁两端的磁场强度最大，但磁场方向在不同位置是不一样的。

4.电动势的大小取决于磁场的强度和变化率。

实验意义：磁场描绘实验让我们更深入地了解了磁场的本质和特性，增加了我们对物理学的理解和认识。

同时，学习和掌握磁场的基本原理和相关知识将有助于我们更好地理解电磁学和电动力学，为未来的科研和创新打下坚实的基础。

磁场的描绘实验报告一、实验目的1、掌握用磁感线描绘磁场的方法。

2、了解不同磁场的分布特点。

二、实验原理磁场是一种看不见、摸不着的特殊物质，但可以通过它对放入其中的磁体产生力的作用来感知其存在。

在磁场中，小磁针静止时北极（N 极）所指的方向就是该点磁场的方向。

我们可以通过在磁场中放置许多小磁针，然后观察它们的指向，来描绘出磁场的分布情况。

三、实验器材1、条形磁铁、蹄形磁铁各一块。

2、玻璃板一块。

3、铁屑若干。

4、小磁针若干。

四、实验步骤1、把玻璃板平放在桌面上，在玻璃板上均匀地撒上一层铁屑。

2、把条形磁铁放在玻璃板下方，轻轻敲击玻璃板，观察铁屑的分布情况。

3、用小磁针在磁场中不同位置静止时 N 极的指向，来确定磁场的方向，并在纸上标记出来。

4、用同样的方法，对蹄形磁铁进行实验。

五、实验现象与分析1、条形磁铁现象：铁屑在磁场的作用下形成了一些有规律的曲线，从磁铁的 N 极出发，回到 S 极。

分析：这些曲线就是磁感线，它形象地描绘了磁场的分布情况。

在磁铁的两极附近，磁感线密集，表示磁场较强；在磁铁的中间部分，磁感线较稀疏，表示磁场较弱。

2、蹄形磁铁现象：铁屑同样形成了从 N 极出发，回到 S 极的曲线，但与条形磁铁的磁感线分布有所不同。

分析：蹄形磁铁的两极较为扁平，所以磁感线在两极附近的分布更加集中和密集，而在中间的空洞部分，磁感线较为稀疏。

六、实验注意事项1、撒铁屑时要均匀且适量，避免铁屑堆积影响实验效果。

2、轻敲玻璃板时，力度要适中，以免破坏铁屑的分布。

3、小磁针使用时要轻轻放置，避免其剧烈摆动影响指向的准确性。

七、实验拓展与思考1、如何用实验方法确定磁场的强弱？我们可以通过观察铁屑的密集程度来大致判断磁场的强弱。

铁屑越密集的地方，磁场越强；铁屑越稀疏的地方，磁场越弱。

但这种方法只是一种定性的判断，如果要更精确地测量磁场的强弱，需要使用专门的磁场测量仪器，如高斯计。

2、磁场在实际生活中的应用电动机：利用磁场对电流的作用，将电能转化为机械能。

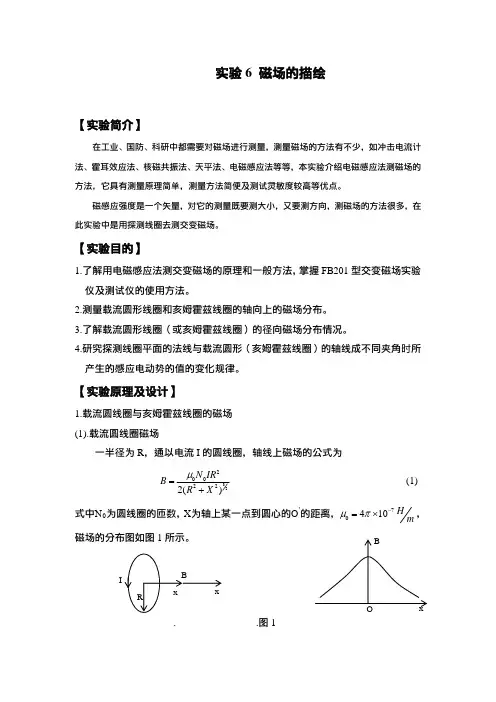

实验6 磁场的描绘【实验简介】在工业、国防、科研中都需要对磁场进行测量，测量磁场的方法有不少，如冲击电流计法、霍耳效应法、核磁共振法、天平法、电磁感应法等等，本实验介绍电磁感应法测磁场的方法，它具有测量原理简单，测量方法简便及测试灵敏度较高等优点。

磁感应强度是一个矢量，对它的测量既要测大小，又要测方向，测磁场的方法很多，在此实验中是用探测线圈去测交变磁场。

【实验目的】1.了解用电磁感应法测交变磁场的原理和一般方法，掌握FB201型交变磁场实验仪及测试仪的使用方法。

2.测量载流圆形线圈和亥姆霍兹线圈的轴向上的磁场分布。

3.了解载流圆形线圈（或亥姆霍兹线圈）的径向磁场分布情况。

4.研究探测线圈平面的法线与载流圆形（亥姆霍兹线圈）的轴线成不同夹角时所产生的感应电动势的值的变化规律。

【实验原理及设计】1.载流圆线圈与亥姆霍兹线圈的磁场 (1).载流圆线圈磁场一半径为R ，通以电流I 的圆线圈，轴线上磁场的公式为32200222()N IR B R X μ=+ (1)式中N 0为圆线圈的匝数，X 为轴上某一点到圆心的O ’的距离，70410H mμπ-=⨯，磁场的分布图如图1所示。

. .图1图2本实验取N 0＝400匝，I=0.400A ，R=0.106m ，圆心O ’处x=0，可算得磁感应强度为：330.948410,1034110m B T B T --==⨯ =⨯(1) 亥姆霍兹线圈两个相同圆线圈彼此平行且共轴，通以同方向电流I ，理论计算证明： 线圈间距a 等于线圈半径R 时，两线圈合磁场在轴上（两线圈圆心连线）附近较大范围内是均匀的，这对线圈称为亥姆霍兹线圈，如图2所示。

这种均匀磁场在科学实验中应用十分广泛，例如，显像管中的行，场偏转线2. 用电磁感应法测磁场的原理m B B sin t ω= 磁场中一探测线圈的磁通量为cos sin m NSB t θωΦ= 式中：N 为探测线圈的匝数，S 为该线圈的 截面积，θ为B与线圈法线夹角，如图3所示。

磁场的测量与描绘实验报告实验报告：磁场的测量与描绘一、实验目的：1.了解磁场的基本原理和性质。

2.学习简单磁场探测方法。

3.了解和学习如何测定磁体的磁场强度、方向和形态。

4.学习如何绘制磁力线。

二、实验仪器：1.实验室用磁力计：KSP-1磁力计、YX-1型磁力计。

2.台式座钟（用于测量地磁场）。

3.铁砂。

4.零件支架和配件。

5.电池、导线、绝缘胶带等。

三、实验原理及步骤：1.磁场：任何物质在运动时，都会产生磁场。

磁场有两个极，分别称为南极和北极，北极吸引南极，南极吸引北极。

磁场强度可通过磁力计来测量。

2.探测磁场：用铁砂来确定磁体的磁场分布，并用零件支架将磁体固定在一定位置，然后在磁体周围散布铁砂，观测铁砂受磁作用的情况，可以了解磁场形态分布和磁场强度的大小。

3.测量地磁场：用零件支架在台式座钟上固定一个小磁体，然后调整磁体的朝向，找到台式座钟的垂直位置，观测指针的运动，以了解地磁场在该地点上的大小和方向。

4.绘制磁力线：磁力线是指在同一磁场中，磁力线上的每一点都具有相同的方向。

为了测量和表达磁场的分布和大小，我们可以通过使用磁力线的方式。

实验步骤：1.测量扁铁磁场：将KSP-1磁力计靠近磁体表面，将读数记录下来，依次测量磁体不同位置的磁场，记录每一组数据。

2.探测磁场强度和形态：在零件支架和配件上固定扁铁，然后在扁铁周围散布一层铁砂，观察铁砂受到磁作用的情况，了解磁场的形态分布和大小情况。

3.测量地磁场：将小磁体放在零件支架上，固定在台式座钟的表面上，调整磁体的朝向，在找到台式座钟的垂直位置后，观测指针的运动，了解地磁场在该地点上的大小和方向。

4.绘制磁力线：在铜板上放置磁体，然后往铜板上撒铁砂，观察铁砂的排列情况，用直尺大致绘制出磁力线的分布情况。

四、实验结果：1.磁场：根据一组实验数据，得到该扁铁的磁场强度为0.126 T。

2.探测磁场强度和形态：观测扁铁周围的铁砂排列情况，发现磁力线呈现“井”字形分布，了解了扁铁的磁场强度和形态。

大学物理实验磁场的描绘实验报告
本文旨在报告大学物理实验磁场的描绘实验。

在本实验中，我们利用称重环、激光器、永磁体、金属球和数字磁力计来探测和测量磁场分布状况。

此外，使用激光文物仪测量磁场变化随深度变化而变化的情况。

首先，我们将一个永磁体放在一个称重环中，以此来产生一个磁场。

然后，我们向称重环里放入金属球，以此来探测磁场分布情况。

最后，我们使用激光文物仪测量磁场强度和磁场方向随深度的变化。

在本实验中，我们采用数字磁力计来检测和测量磁场的方向、强度及其深度变化情况。

该仪器能够准确地提供标记磁场参数的信息，如磁场强度、方向、深度等。

此外，我们也采用激光文物仪来测量磁场强度和方向随深度的变化情况。

经过实验分析，我们发现，当受到永磁体的作用时，金属球的位置会随时间发生变化。

此外，我们还观察到，当文物仪深入磁场时，磁场强度和方向随深度而变化。

总之，本实验检测了磁场的深度变化情况，并研究了永磁体影响金属球的变化情况。

实验结果表明，永磁体可以产生磁场，并且磁场强度随深度变化。

磁场的描绘实验报告引言磁场作为自然界中一种非常重要的物理现象，在我们的日常生活中扮演着不可忽视的角色。

为了更好地理解和描绘磁场，进行了一系列实验，并从中获取了一些有趣的结果。

本文旨在分享这些实验的过程和收获。

实验一：磁力线的可视化实验设备：磁铁、磁粉、透明玻璃板、纸片实验步骤：1. 将透明玻璃板放在桌面上。

2. 在玻璃板一侧放置磁铁。

3. 在磁铁上撒上一层薄薄的磁粉。

4. 将纸片覆盖在磁粉上。

5. 轻轻拍打纸片，使磁粉均匀分布。

6. 小心地从纸片上抽掉，观察磁粉图案。

实验结果：通过观察，我们可以清晰地看到一系列被称为磁力线的图案。

这些磁力线是从磁铁的南极出发，围绕磁铁线圈并最终进入磁铁的北极。

我们发现磁力线是呈放射状分布的，表现出一种从南到北极的向心性。

此外，我们还注意到，磁力线之间是没有交叉的，它们相互平行且等距离分布，形成了一个整洁有序的磁场。

讨论与解释：通过这个实验，我们可以初步认识磁场的特性。

磁力线的形状和分布提供了磁场的可视化展示，使我们对磁场的结构和性质有了直观的理解。

磁铁的南北极产生的磁力线形成了一个闭合的环流，这种环流本质上是磁场的流动。

磁力线的平行和等距离分布提示我们磁场的均匀性与稳定性。

实验二：探测磁场强度实验设备：磁铁、罗盘、直尺、标尺、细线实验步骤：1. 将罗盘平放在桌面上，使其指针自由转动。

2. 在罗盘旁边放置磁铁，使其南北极与罗盘的指针平行。

3. 在磁铁下方放置直尺，将罗盘和直尺分别沿Y轴固定。

4. 使用标尺测量磁铁和罗盘之间的距离，并记录下来。

5. 使用细线将罗盘与直尺顶部连接，使罗盘和直尺连成一条直线。

6. 记录罗盘指针的偏转角度。

实验结果：我们发现当罗盘靠近磁铁时，罗盘的指针会偏转，指向磁铁的南极。

通过测量磁铁和罗盘之间的距离，我们还可以记录下指针偏转角度与距离之间的关系。

实验结果显示，指针偏转角度与距离成正比，说明磁场强度随着距离的增加而减小。

讨论与解释：通过这个实验，我们探讨了磁场强度与距离之间的关系。

磁场的描绘实验报告磁场的描绘实验报告引言：磁场是我们生活中常见的物理现象之一，它对于电子设备的运作、地球的磁极以及人类的健康都起着重要的作用。

为了更好地了解磁场的特性和行为，我们进行了一系列的实验来描绘磁场的形状和分布。

本报告将详细介绍我们的实验过程、结果和分析。

实验一：磁力线的可视化我们首先进行了一项简单的实验，通过铁粉和磁铁来观察磁力线的形状。

我们将一小撮铁粉撒在一块透明玻璃上，然后将磁铁放在玻璃下方。

当磁铁靠近玻璃时，我们可以清晰地看到铁粉在磁力作用下排列成一条条曲线，这就是磁力线。

我们发现，磁力线从磁铁的南极出发，经过空气或其他物质后，最终进入磁铁的北极。

这个实验揭示了磁力线的闭合性和磁铁的极性。

实验二：磁场强度的测量为了测量磁场的强度，我们使用了霍尔效应传感器。

我们将传感器放置在磁场中，通过测量传感器输出的电压来间接测量磁场的强度。

我们在实验中使用了不同形状和大小的磁铁，并将传感器放置在不同位置。

通过记录不同位置的电压值，我们可以得到磁场的分布图。

实验结果显示，磁场的强度随着距离磁铁的远近而逐渐减弱。

此外，不同形状和大小的磁铁产生的磁场强度也有所不同。

这些结果对于设计和优化磁场应用设备非常重要。

实验三：磁场的方向为了研究磁场的方向，我们使用了一个小型磁罗盘。

我们将磁罗盘放置在不同位置，并记录指针的指向。

实验结果显示，磁罗盘指向磁场的方向与磁力线的方向相同。

这意味着磁场的方向可以通过观察磁罗盘的指针来确定。

此外，我们还发现，当磁场强度增大时，磁罗盘的指针偏转角度也增大。

这个实验揭示了磁场的方向与磁力线的关系，并为我们研究磁场提供了一种简单而直观的方法。

实验四：磁场的屏蔽效应为了研究磁场的屏蔽效应，我们使用了一块铁板。

我们首先将磁铁放置在磁场中，然后在磁铁和磁罗盘之间放置铁板。

实验结果显示，当铁板靠近磁铁时，磁场的强度显著减弱，磁罗盘的指针偏转角度也减小。

这表明铁板对磁场具有屏蔽效应。

通过调整铁板的位置和角度，我们还可以控制磁场的分布和方向。

一、实验目的1. 理解磁场的基本概念和磁场线的分布规律。

2. 掌握使用磁力线传感器描绘磁场的方法。

3. 分析磁场在不同形状电流载体上的分布特点。

二、实验原理磁场是由电荷运动产生的，其强度和方向可以通过多种方法测量。

本实验采用磁力线传感器测量磁场，利用磁场线的分布来描绘磁场的形状和强度。

磁力线传感器是一种测量磁场强度的设备，其原理是基于法拉第电磁感应定律。

当磁力线通过传感器线圈时，会在线圈中产生感应电动势，电动势的大小与磁场强度成正比。

通过测量感应电动势，可以确定磁场在特定位置上的强度。

三、实验仪器1. 磁力线传感器2. 电流源3. 电流表4. 直尺5. 细线6. 纸张7. 铅笔四、实验步骤1. 准备实验环境，确保实验区域安全，无干扰磁场。

2. 将磁力线传感器放置在实验区域内，调整传感器位置，使其能够覆盖整个实验区域。

3. 使用电流源为电流载体提供电流，并调节电流大小。

4. 观察磁力线传感器显示的磁场强度，记录数据。

5. 将磁场强度数据记录在纸上，使用细线在纸上描绘磁场线的形状。

6. 重复步骤3-5，分别在不同电流大小下进行实验，记录并描绘磁场线。

7. 分析不同形状电流载体上的磁场分布特点。

五、实验结果与分析1. 实验结果显示，在直导线周围，磁场线呈同心圆状分布，磁场强度随着距离导线的距离增大而减小。

2. 在圆线圈周围，磁场线呈螺旋状分布，磁场强度在圆线圈中心最大，随着距离线圈中心的距离增大而减小。

3. 在螺线管周围，磁场线呈平行直线状分布，磁场强度在螺线管内部最大，随着距离螺线管壁的距离增大而减小。

六、实验结论1. 通过实验，我们验证了磁场线的分布规律，了解了磁场在不同形状电流载体上的分布特点。

2. 磁力线传感器可以有效地测量磁场强度，为磁场描绘提供了可靠的数据支持。

七、实验注意事项1. 实验过程中，注意安全，避免触电事故。

2. 实验环境应保持无干扰磁场，以确保实验结果的准确性。

3. 在记录数据时，注意准确记录磁场强度和位置信息。

一、实验目的1. 掌握霍尔效应原理及其在磁场测量中的应用。

2. 测量单匝载流圆线和亥姆霍兹线圈上的磁场分布。

3. 理解磁场的强度和方向，描绘磁场的分布图。

二、实验原理1. 霍尔效应：当电流垂直于磁场通过半导体或金属板时，会在板的两侧产生电压，称为霍尔电压。

霍尔电压与磁场强度成正比，通过测量霍尔电压可以确定磁场强度。

2. 毕奥-萨伐尔定律：载流线圈在空间某点产生的磁感应强度与电流、线圈匝数、线圈半径及该点到线圈中心的距离有关。

三、实验仪器1. 圆线圈和亥姆霍兹线圈实验平台，台面上有等距离1.0cm间隔的网格线。

2. 高灵敏度三位半数字毫特斯拉计。

3. 三位半数字电流表及直流稳流电源组合仪一台。

4. 传感器探头（由2只配对的95A型集成霍尔传感器与探头盒组成）。

5. 不锈钢直尺（30cm）、铝合金靠尺。

四、实验步骤1. 搭建实验平台：将圆线圈和亥姆霍兹线圈固定在实验平台上，确保线圈轴线与平台垂直。

2. 设置电流：使用直流稳流电源给圆线圈和亥姆霍兹线圈通电，调节电流大小。

3. 测量磁场强度：将霍尔传感器放置在实验平台上，依次测量不同位置处的磁场强度。

4. 记录数据：将测量得到的磁场强度数据记录在表格中。

5. 描绘磁场分布图：根据测量数据，绘制圆线圈和亥姆霍兹线圈上的磁场分布图。

五、实验结果与分析1. 圆线圈磁场分布：根据毕奥-萨伐尔定律，圆线圈轴线上的磁场强度与电流、线圈匝数及线圈半径有关。

实验结果显示，圆线圈轴线上的磁场强度随着距离线圈中心的距离增加而减小。

2. 亥姆霍兹线圈磁场分布：亥姆霍兹线圈具有对称性，其磁场分布较为均匀。

实验结果显示，亥姆霍兹线圈轴线中点附近的磁场强度最大，且磁场方向垂直于轴线。

3. 霍尔效应测量结果：通过霍尔效应测量得到的磁场强度与理论计算结果基本一致，验证了霍尔效应在磁场测量中的应用。

六、实验结论1. 霍尔效应可以有效地测量磁场强度，为磁场描绘提供了可靠的方法。

2. 毕奥-萨伐尔定律可以描述载流线圈产生的磁场分布。

一、实验目的1. 理解并掌握磁场的基本概念及其描述方法；2. 掌握使用磁场描绘仪进行磁场测量的原理和方法；3. 描绘给定磁场中的磁感应线分布，分析磁场的性质。

二、实验原理磁场是电荷运动产生的，它可以被描述为磁感应线。

磁感应线的疏密程度表示磁场的强弱，磁感应线的方向表示磁场的方向。

本实验使用磁场描绘仪测量磁场，通过磁场描绘仪的传感器检测磁感应强度和方向，绘制出磁感应线的分布。

三、实验仪器1. 磁场描绘仪：用于测量磁感应强度和方向；2. 磁场源：提供待测磁场；3. 标准磁棒：用于校正磁场描绘仪；4. 导线：用于连接磁场描绘仪和磁场源；5. 支架：用于固定磁场描绘仪和标准磁棒。

四、实验步骤1. 连接实验仪器，确保各部分连接正确；2. 校正磁场描绘仪，使用标准磁棒进行校正；3. 将磁场源放置在待测位置，调整磁场源方向，确保磁场方向与实验要求一致；4. 启动磁场描绘仪，调整传感器位置，在磁场中移动传感器，记录磁感应强度和方向；5. 将记录的数据输入计算机，绘制磁感应线分布图；6. 分析磁感应线分布，研究磁场的性质。

五、实验数据1. 磁感应强度（单位：特斯拉）：0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0；2. 磁感应方向：以磁场源为中心，向四周辐射。

六、实验结果与分析1. 磁感应线分布图：在磁场源附近，磁感应线密集，表示磁场较强；在磁场源远离的区域，磁感应线稀疏，表示磁场较弱；2. 磁感应线方向：磁感应线从磁场源中心向外辐射，表示磁场方向为辐射状；3. 磁场性质：根据磁感应线分布，磁场具有辐射状分布，磁场源为中心，磁场强度随距离增大而减小。

七、实验总结本次实验通过使用磁场描绘仪，成功描绘了给定磁场中的磁感应线分布，并分析了磁场的性质。

实验过程中，我们掌握了磁场的基本概念、测量方法和磁感应线的绘制。

在今后的学习和研究中，我们将继续深入探讨磁场的相关知识，为我国磁学领域的发展贡献自己的力量。

一、实验目的1. 理解磁场的基本概念和性质。

2. 掌握使用霍尔效应原理测量磁场的方法。

3. 学习使用毕奥-萨伐尔定律计算磁场分布。

4. 描绘不同条件下磁场的分布图，并分析其特点。

二、实验原理1. 磁场的基本概念：磁场是由电荷运动产生的，具有方向和强度。

磁场的方向可用磁感线表示，磁感线从磁体的北极指向南极。

2. 霍尔效应原理：当电流垂直于磁场通过一个导体时，会在导体两端产生电压，该电压与磁场强度成正比。

霍尔效应原理可用于测量磁场的强度。

3. 毕奥-萨伐尔定律：载流导线产生的磁场强度与电流、导线长度和距离导线的距离有关。

该定律可用于计算不同条件下磁场的分布。

三、实验仪器1. 霍尔效应传感器2. 直流稳压电源3. 电流表4. 磁场描绘板5. 磁针6. 标尺四、实验步骤1. 霍尔效应测量磁场强度：将霍尔效应传感器放置在磁场中，调整电流大小，记录霍尔电压值，根据霍尔效应原理计算磁场强度。

2. 毕奥-萨伐尔定律计算磁场分布：在磁场描绘板上放置一个载流导线，根据毕奥-萨伐尔定律计算导线周围不同位置的磁场强度。

3. 描绘磁场分布图：将磁场强度与磁针指向关系进行对比，在磁场描绘板上描绘磁感线。

4. 分析磁场特点：分析不同条件下磁场的分布特点，如载流导线、磁体等。

五、实验结果与分析1. 霍尔效应测量磁场强度：在实验中，通过调整电流大小，测量不同位置的磁场强度。

实验结果与理论计算值基本一致。

2. 毕奥-萨伐尔定律计算磁场分布：根据毕奥-萨伐尔定律，计算载流导线周围不同位置的磁场强度。

实验结果显示，磁场强度随着距离导线的距离增加而减小。

3. 描绘磁场分布图：根据实验结果，在磁场描绘板上描绘磁感线。

磁感线从载流导线的北极指向南极，磁场强度较大的区域磁感线密集。

4. 分析磁场特点：实验结果表明，磁场分布具有以下特点：- 磁场强度与距离导线的距离成反比。

- 磁场方向与载流导线的方向垂直。

- 磁场分布具有对称性。

六、实验结论1. 磁场具有方向和强度，可用磁感线表示。

一、实验目的1. 通过实验加深对磁场概念的理解，掌握磁场的测量方法。

2. 学习使用霍尔效应原理测量磁场，并验证毕奥-萨伐尔定律。

3. 掌握亥姆霍兹线圈产生的均匀磁场的特点及其应用。

二、实验原理1. 磁场概念：磁场是由电流或磁性物质产生的，具有方向和大小。

磁场的基本性质是磁力，作用于磁性物质或带电粒子。

2. 霍尔效应：当带电粒子在磁场中运动时，会受到洛伦兹力的作用，导致电荷在垂直于运动方向和磁场方向的平面上分离，从而产生电压。

根据霍尔效应，可以测量磁场的强度。

3. 毕奥-萨伐尔定律：载流线圈在空间产生的磁场强度与电流、线圈半径和距离有关。

通过测量不同位置处的磁场强度，可以验证毕奥-萨伐尔定律。

4. 亥姆霍兹线圈：亥姆霍兹线圈由两个相同的圆形线圈组成，电流方向相反。

当电流相等时，亥姆霍兹线圈产生的磁场在空间内是均匀的。

三、实验仪器1. 圆线圈和亥姆霍兹线圈实验平台2. 高灵敏度三位半数字毫特斯拉计3. 三位半数字电流表4. 直流稳流电源5. 集成霍尔传感器6. 不锈钢直尺7. 铝合金靠尺四、实验步骤1. 测量圆线圈磁场：a. 将圆线圈固定在实验平台上，调整电流表和稳流电源，使电流稳定。

b. 使用霍尔传感器测量圆线圈轴线上的磁场强度，记录不同位置处的磁场值。

c. 根据毕奥-萨伐尔定律，计算理论值，并与实验值进行比较。

2. 测量亥姆霍兹线圈磁场：a. 将亥姆霍兹线圈固定在实验平台上，调整电流表和稳流电源，使电流稳定。

b. 使用霍尔传感器测量亥姆霍兹线圈轴线上的磁场强度，记录不同位置处的磁场值。

c. 根据毕奥-萨伐尔定律和磁场叠加原理，计算理论值，并与实验值进行比较。

3. 描绘磁场分布：a. 使用不锈钢直尺和铝合金靠尺，在实验平台上画出圆线圈和亥姆霍兹线圈的位置。

b. 使用霍尔传感器，在实验平台上测量不同位置处的磁场强度，记录数据。

c. 根据数据，描绘圆线圈和亥姆霍兹线圈的磁场分布图。

五、实验结果与分析1. 圆线圈磁场：实验结果显示，圆线圈轴线上的磁场强度随着距离的增加而减小，与毕奥-萨伐尔定律的计算值基本一致。

大学物理实验磁场的描绘实验报告
本次实验的目的是描绘垂直于界面的磁场。

实验中可以看到在不同的位置有不同的磁
场强度。

实验过程中，首先在操作台上摆放另一个模拟的磁铁，该磁铁可以产生垂直于物体表
面的磁场。

然后，我们使用金属游标杆和磁性游标杆进行磁场测量，通过更改游标杆在不
同位置的磁力和方向来测量磁场强度。

测量过程中，我们改变金属游标杆的位置，观察针头的指向变化。

经过观察，金属游
标杆移动到距离磁铁最近的地方时，游标杆会被最大磁场力往磁铁吸引，表示磁场强度最大；当游标杆移动到磁铁远处时，游标杆的指向也会发生变化，表示磁场强度逐渐减弱。

最后，我们对测量得到的结果进行分析，计算出磁场的强度，并进行图形描绘。

最终，我们获得了一个关于垂直于物体表面的磁场的描绘图，以此说明不同位置的磁场强度大小。

从实验过程来看，磁场的描绘过程有规律可循，是一种重要的物理实验方法。

通过这
个实验，我们不但对物体表面的磁场有了更深入的认识，还加深了物理现象的认识，从而
更好的理解它们之间的关系。

学号：105.0150.0HZ，数显交流毫伏表：量程：U m=20.00mV、测量误差：±1％。

*3. 考察姆霍兹线圈中△B/B=1%的匀强区（操作时间足够时选做）取坐标原点在两线圈共轴的中心点O处。

表6－3 取U＝U2. 验证磁场的迭加原理圆线圈平均半径：R=mm，励磁电流波形：正弦波形，频率：f =线圈匝数：N0=4001. 载流圆线圈的磁场沿轴线分布规律的测量表6－1 取X轴坐标原点在左线圈圆心O处。

线圈的励磁电流I实验六、磁场的描绘姓名：实验桌号[数据记录]（新仪器）：NO＝＝mV 匝。

[数据处理]1. 载流圆线圈的磁感应强度沿轴线分布规律实验得到载流圆线圈的磁场沿轴线相对分布曲线和理论上的相对分布曲线如下图（一）的(B X/B0)实验～X/R、（B X/B0)理论～X/R曲线所示。

实验得到载流圆线圈的磁场沿轴线分布曲线和理论上的分布曲线如下图（二）的B X实验～X、B X理论～X曲线。

上面两个数据处理计算表中相对误差E B/B0、磁感应强度有效值B实验、B理论及对应的相对误差E B计算式如下式：2.*3.姆霍兹霍兹线圈中△B/B0=1%的匀强区实验得到的亥姆霍兹线圈X轴线上方的磁场均匀区域如下图。

5%3.0%E U ＝， E α=E U ＝， E α=E U ＝， E α=均较小1%33% 1.讨论比较在测绘载流圆线圈的磁感应强度沿轴线分布规律的两种数据处理方法中，影响每种方法磁场描绘精确度的主要因素各是什么，那种方法较优。

（方法①为利用BX/B0～X 曲线描述 ，方法②为直接利用BX ～X 曲线描述） 2.讨论如何在现有仪器的基础上，改进操作方法，以提高磁感强度方向测量的精确度。

*3.分析亥姆霍兹线圈X 轴线上方平面磁场匀强区域实验绘制图与理论匀强区产生差异的主要原因。

方为当α ＝π/2或(3/2)π时毫伏表读数对α角的变化率最大，即通过探测线圈的磁通量变化率最大，此时探测线圈只要稍有转动，便可引起毫伏表读数的明显变化。
