物理实验：磁场的测量与描绘

大学物理实验磁场的描绘实验报告
本文旨在报告一次大学物理实验，用来描绘一个磁场。

该实验使用一种叫做磁恢复效应（Magnetic Recoery Effect）的测量技术，它可以用来测量磁场的分布和强度，从而使研究人员对磁场的描绘有更深入的了解。

研究的第一步是设置实验台。

实验台非常简单，由基板上的一系列磁性物体组成，像石墨、铁片、电线等。

在实验台上，这些磁性物体可以用来使磁场有更清晰的分布，也可以用来识别出磁场的强度。

研究的第二步是使用特殊的磁敏感仪器来测量实验台上的磁场。

磁敏感仪器能够将磁场的方向、强度和分布等信息转换为电子信号，从而使得研究人员能够精确地分析磁场分布并得出结论。

研究的第三步是数据分析与结论得出。

在这个阶段，研究人员就可以将刚刚测量出来的电子信号转换为可视化的形式，以便于更清楚地描绘出磁场的分布。

此外，利用物理理论，研究人员还可以得出一系列关于磁场的结论，包括磁场的性质和特性等。

本实验的结果表明，可以通过磁恢复效应技术，成功地描绘出一个磁场的分布和强度。

在实际应用中，我们可以利用这种方法来探究自然界中各种物质及其特性的相互作用，也可以为未来科学技术的发展提供有力的依据。

总之，这次大学物理实验的结果表明，磁恢复效应实验可以在正确的条件下成功地描绘出一个磁场的分布和强度，为未来科学技术的发展提供了重要的信息。

磁场测量与描绘实验报告数据
首先，让我们看一下磁场测量与描绘实验的摘要：本实验旨在让学生了解磁场的测量和描绘方法，主要涉及到感应电动势的测量和利用高内阻交流毫伏表求解磁感应强度。

测量感应电动势时，需要将探测线圈放置在待测点，并慢慢转动线圈方位，直到交流毫伏表指示达到最大值，此时读数的最大值即为感应电动势的最大值 EM。

通过利用 (6) 式求解磁感应强度，即 BEMENS，即可得到该点的磁感应强度B 的有效值。

在实验过程中，需要设计探测线圈，并选择合适的长度和外径，以便提高测量灵敏度。

此外，在测量感应电动势时，需要注意线圈的位置和方向，以便准确测量感应电动势。

在确定磁场方向时，可以利用交流毫伏表的指示变化来确定磁场方向，此时读数为零。

在实验报告中，应该包括测量数据、实验结果和分析，以及对实验过程的改进建议等内容。

具体来说，实验数据应该包括测量的感应电动势最大值 EM、磁感应强度 B 的有效值以及磁场方向等信息。

实验结果和分析应该针对所选用的测量方法和测量数据进行分析和讨论，以证明这种方法的可行性和准确性。

最后，拓展阅读部分可以提供有关磁场测量和描绘的更多信息，包括测量仪器和方法、磁场的物理性质和计算方法等方面的信息。

这些信息有助于学生对磁场测量和描绘的理解，并提高他们的实验技能和知识水平。

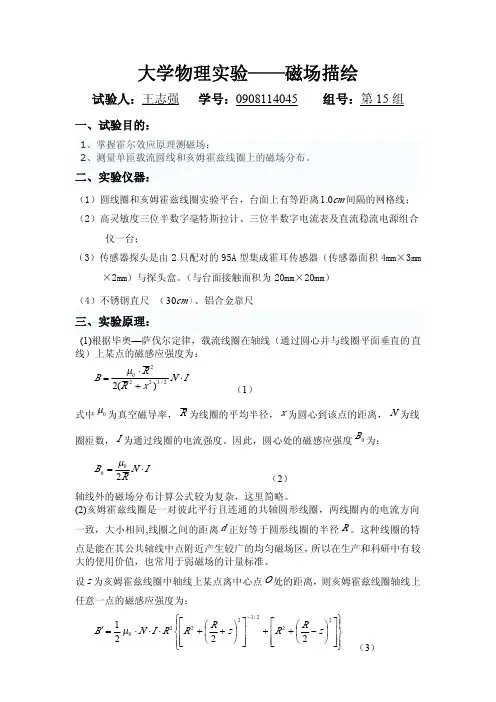

大学物理实验——磁场描绘试验人：王志强学号：0908114045组号：第15组一、试验目的：1、掌握霍尔效应原理测磁场；2、测量单匝载流圆线和亥姆霍兹线圈上的磁场分布。

二、实验仪器：（1）圆线圈和亥姆霍兹线圈实验平台，台面上有等距离间隔的网格线；cm 0.1（2）高灵敏度三位半数字毫特斯拉计、三位半数字电流表及直流稳流电源组合仪一台；（3）传感器探头是由2只配对的95A 型集成霍耳传感器（传感器面积4mm×3mm×2mm）与探头盒。

（与台面接触面积为20mm×20mm）（4）不锈钢直尺（）、铝合金靠尺cm 30三、实验原理：(1)根据毕奥—萨伐尔定律，载流线圈在轴线（通过圆心并与线圈平面垂直的直线）上某点的磁感应强度为：（1）I N x R R B ⋅+⋅=2/32220)(2µ式中为真空磁导率，为线圈的平均半径，为圆心到该点的距离，为线µR x N 圈匝数，为通过线圈的电流强度。

因此，圆心处的磁感应强度为：I 0B （2）I N RB ⋅=200µ轴线外的磁场分布计算公式较为复杂，这里简略。

(2)亥姆霍兹线圈是一对彼此平行且连通的共轴圆形线圈，两线圈内的电流方向一致，大小相同,线圈之间的距离正好等于圆形线圈的半径。

这种线圈的特d R 点是能在其公共轴线中点附近产生较广的均匀磁场区，所以在生产和科研中有较大的使用价值，也常用于弱磁场的计量标准。

设为亥姆霍兹线圈中轴线上某点离中心点处的距离，则亥姆霍兹线圈轴线上z O 任意一点的磁感应强度为：（3）⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎟⎠⎞⎜⎝⎛−++⎥⎥⎦⎤⎢⎢⎣⎡⎟⎠⎞⎜⎝⎛++⋅⋅⋅=′−222/322202221z R R z R R R I N B µ而在亥姆霍兹线圈上中心处的磁感应强度为：O ′0B （4）RI N B ⋅⋅=′2/3058µ四、实验内容：载流圆线圈和亥姆霍兹线圈轴线上各点磁感应强度的测量。

磁场描绘实验报告磁场是我们日常生活中经常接触到的物理现象，然而对于磁场的理解和描绘仍有很多的未知和困惑。

为了更好地了解磁场的本质和特性，我们进行了磁场描绘实验，以期得到更加深入的认识和理解。

实验过程：首先，我们使用电流表测量了一个螺线管的电流与磁场之间的关系。

随着电流的增加，磁场的强度也逐渐增大。

这表明电流在螺线管中可以产生磁场，从而证实了安培环流定理。

接下来，我们将一个小指南针放在螺线管的中央，然后在螺线管两端的磁场中移动指南针。

通过观察指针的指向，我们可以清楚地看到磁场强度和方向的变化。

然后，我们将一个圆形磁铁放在桥架上，然后在其周围的不同位置使用指南针测量磁场的强度和方向。

我们发现磁场在磁铁两端的强度最大，但磁场方向在不同位置是不一样的。

这是因为磁铁产生的磁场是一个磁偶极子，其方向垂直于磁极之间的连线。

最后，我们使用磁铁和螺线管进行了电动势实验。

当磁铁通过螺线管时，会产生电动势和电流。

这表明磁场和电场之间存在密切的联系，而电动势的大小取决于磁场的强度和变化率。

实验结论：通过上述实验，我们得出了以下结论：1.电流在螺线管中可以产生磁场，磁场强度随电流增大而增大。

2.磁铁产生的磁场是一个磁偶极子，磁场方向垂直于磁极之间的连线。

3.磁铁两端的磁场强度最大，但磁场方向在不同位置是不一样的。

4.电动势的大小取决于磁场的强度和变化率。

实验意义：磁场描绘实验让我们更深入地了解了磁场的本质和特性，增加了我们对物理学的理解和认识。

同时，学习和掌握磁场的基本原理和相关知识将有助于我们更好地理解电磁学和电动力学，为未来的科研和创新打下坚实的基础。

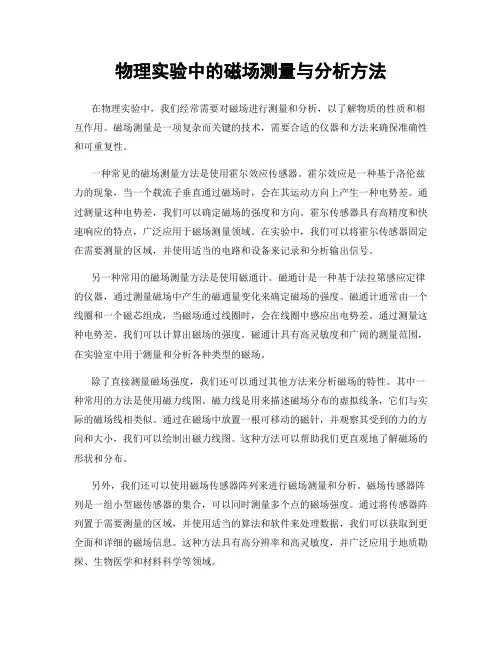

高中物理实验中的磁场测量方法磁场是我们周围存在的一种自然现象，同时也是物理学中重要的概念之一。

在高中物理实验中，测量磁场是一个常见且重要的任务。

本文将介绍关于高中物理实验中的磁场测量方法。

在高中物理实验中，常用的磁场测量方法主要有磁力计法、环形线圈法和霍尔效应法。

这些方法可以帮助我们准确地测量磁场的强度和方向。

首先，磁力计法是最常用的磁场测量方法之一。

它基于法拉第电磁感应定律，通过测量磁场对单位长度磁体所产生的力来计算磁场的强度。

实验中，我们可以使用弹簧秤或天平来测量磁力的大小，然后再根据实际情况进行计算。

例如，我们可以通过将磁铁放在水平面上然后向重力竖直向上的方向拉伸一个簧秤，再改变磁铁的位置和簧秤的读数，观察力的变化，从而计算出磁场的强度。

其次，环形线圈法也是常用的磁场测量方法之一。

该方法利用环形线圈中的感应电流来测量磁场的大小。

具体实验步骤是，将环形线圈放置在磁场中，然后通过变频器或电源输入交流电流，观察万用表的电流读数。

根据安培力学定律和麦克斯韦方程组来计算磁场的大小。

这种方法适用于磁场强度相对较强的情况下。

此外，还有一种常见的方法是使用霍尔效应测量磁场。

霍尔效应是指当电流通过一块导电材料时，由于磁场的作用，导致材料中产生横向电势差的现象。

实验中，我们可以使用霍尔效应传感器将导线放入磁场中，然后测量产生的电势差，通过一系列公式来计算磁场的大小。

这种方法适用于空间中任何方向的磁场测量。

总结起来，高中物理实验中常用的磁场测量方法包括磁力计法、环形线圈法和霍尔效应法。

磁力计法通过测量磁场对单位长度磁体所产生的力来计算磁场的强度；环形线圈法利用环形线圈中的感应电流来测量磁场的大小；霍尔效应法利用霍尔效应传感器测量产生的电势差来计算磁场的大小。

这些方法可以帮助学生在物理实验中准确测量磁场的强度和方向，进一步理解和探索磁场的性质和规律。

需要注意的是，在进行实验时要遵守实验安全规范，合理操作，确保实验的准确性和安全性。

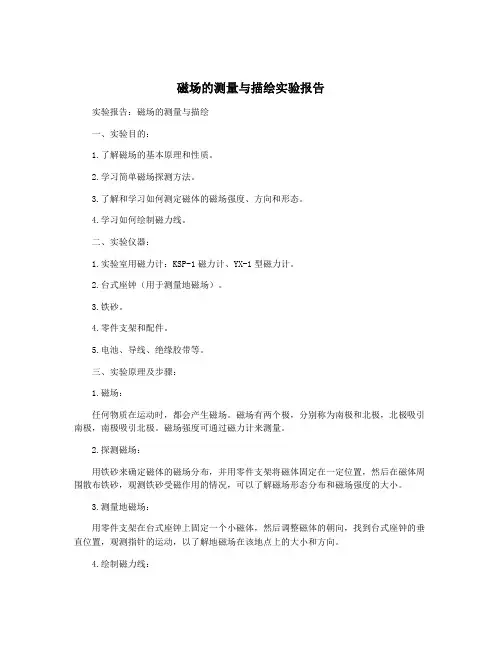

磁场的测量与描绘实验报告实验报告：磁场的测量与描绘一、实验目的：1.了解磁场的基本原理和性质。

2.学习简单磁场探测方法。

3.了解和学习如何测定磁体的磁场强度、方向和形态。

4.学习如何绘制磁力线。

二、实验仪器：1.实验室用磁力计：KSP-1磁力计、YX-1型磁力计。

2.台式座钟（用于测量地磁场）。

3.铁砂。

4.零件支架和配件。

5.电池、导线、绝缘胶带等。

三、实验原理及步骤：1.磁场：任何物质在运动时，都会产生磁场。

磁场有两个极，分别称为南极和北极，北极吸引南极，南极吸引北极。

磁场强度可通过磁力计来测量。

2.探测磁场：用铁砂来确定磁体的磁场分布，并用零件支架将磁体固定在一定位置，然后在磁体周围散布铁砂，观测铁砂受磁作用的情况，可以了解磁场形态分布和磁场强度的大小。

3.测量地磁场：用零件支架在台式座钟上固定一个小磁体，然后调整磁体的朝向，找到台式座钟的垂直位置，观测指针的运动，以了解地磁场在该地点上的大小和方向。

4.绘制磁力线：磁力线是指在同一磁场中，磁力线上的每一点都具有相同的方向。

为了测量和表达磁场的分布和大小，我们可以通过使用磁力线的方式。

实验步骤：1.测量扁铁磁场：将KSP-1磁力计靠近磁体表面，将读数记录下来，依次测量磁体不同位置的磁场，记录每一组数据。

2.探测磁场强度和形态：在零件支架和配件上固定扁铁，然后在扁铁周围散布一层铁砂，观察铁砂受到磁作用的情况，了解磁场的形态分布和大小情况。

3.测量地磁场：将小磁体放在零件支架上，固定在台式座钟的表面上，调整磁体的朝向，在找到台式座钟的垂直位置后，观测指针的运动，了解地磁场在该地点上的大小和方向。

4.绘制磁力线：在铜板上放置磁体，然后往铜板上撒铁砂，观察铁砂的排列情况，用直尺大致绘制出磁力线的分布情况。

四、实验结果：1.磁场：根据一组实验数据，得到该扁铁的磁场强度为0.126 T。

2.探测磁场强度和形态：观测扁铁周围的铁砂排列情况，发现磁力线呈现“井”字形分布，了解了扁铁的磁场强度和形态。

大学物理实验磁场的描绘实验报告
本文旨在报告大学物理实验磁场的描绘实验。

在本实验中，我们利用称重环、激光器、永磁体、金属球和数字磁力计来探测和测量磁场分布状况。

此外，使用激光文物仪测量磁场变化随深度变化而变化的情况。

首先，我们将一个永磁体放在一个称重环中，以此来产生一个磁场。

然后，我们向称重环里放入金属球，以此来探测磁场分布情况。

最后，我们使用激光文物仪测量磁场强度和磁场方向随深度的变化。

在本实验中，我们采用数字磁力计来检测和测量磁场的方向、强度及其深度变化情况。

该仪器能够准确地提供标记磁场参数的信息，如磁场强度、方向、深度等。

此外，我们也采用激光文物仪来测量磁场强度和方向随深度的变化情况。

经过实验分析，我们发现，当受到永磁体的作用时，金属球的位置会随时间发生变化。

此外，我们还观察到，当文物仪深入磁场时，磁场强度和方向随深度而变化。

总之，本实验检测了磁场的深度变化情况，并研究了永磁体影响金属球的变化情况。

实验结果表明，永磁体可以产生磁场，并且磁场强度随深度变化。

磁场的描绘实验报告引言磁场作为自然界中一种非常重要的物理现象，在我们的日常生活中扮演着不可忽视的角色。

为了更好地理解和描绘磁场，进行了一系列实验，并从中获取了一些有趣的结果。

本文旨在分享这些实验的过程和收获。

实验一：磁力线的可视化实验设备：磁铁、磁粉、透明玻璃板、纸片实验步骤：1. 将透明玻璃板放在桌面上。

2. 在玻璃板一侧放置磁铁。

3. 在磁铁上撒上一层薄薄的磁粉。

4. 将纸片覆盖在磁粉上。

5. 轻轻拍打纸片，使磁粉均匀分布。

6. 小心地从纸片上抽掉，观察磁粉图案。

实验结果：通过观察，我们可以清晰地看到一系列被称为磁力线的图案。

这些磁力线是从磁铁的南极出发，围绕磁铁线圈并最终进入磁铁的北极。

我们发现磁力线是呈放射状分布的，表现出一种从南到北极的向心性。

此外，我们还注意到，磁力线之间是没有交叉的，它们相互平行且等距离分布，形成了一个整洁有序的磁场。

讨论与解释：通过这个实验，我们可以初步认识磁场的特性。

磁力线的形状和分布提供了磁场的可视化展示，使我们对磁场的结构和性质有了直观的理解。

磁铁的南北极产生的磁力线形成了一个闭合的环流，这种环流本质上是磁场的流动。

磁力线的平行和等距离分布提示我们磁场的均匀性与稳定性。

实验二：探测磁场强度实验设备：磁铁、罗盘、直尺、标尺、细线实验步骤：1. 将罗盘平放在桌面上，使其指针自由转动。

2. 在罗盘旁边放置磁铁，使其南北极与罗盘的指针平行。

3. 在磁铁下方放置直尺，将罗盘和直尺分别沿Y轴固定。

4. 使用标尺测量磁铁和罗盘之间的距离，并记录下来。

5. 使用细线将罗盘与直尺顶部连接，使罗盘和直尺连成一条直线。

6. 记录罗盘指针的偏转角度。

实验结果：我们发现当罗盘靠近磁铁时，罗盘的指针会偏转，指向磁铁的南极。

通过测量磁铁和罗盘之间的距离，我们还可以记录下指针偏转角度与距离之间的关系。

实验结果显示，指针偏转角度与距离成正比，说明磁场强度随着距离的增加而减小。

讨论与解释：通过这个实验，我们探讨了磁场强度与距离之间的关系。

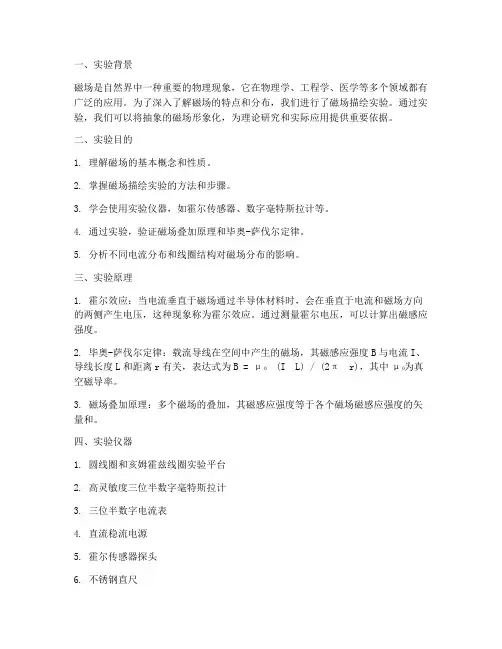

一、实验背景磁场是自然界中一种重要的物理现象，它在物理学、工程学、医学等多个领域都有广泛的应用。

为了深入了解磁场的特点和分布，我们进行了磁场描绘实验。

通过实验，我们可以将抽象的磁场形象化，为理论研究和实际应用提供重要依据。

二、实验目的1. 理解磁场的基本概念和性质。

2. 掌握磁场描绘实验的方法和步骤。

3. 学会使用实验仪器，如霍尔传感器、数字毫特斯拉计等。

4. 通过实验，验证磁场叠加原理和毕奥-萨伐尔定律。

5. 分析不同电流分布和线圈结构对磁场分布的影响。

三、实验原理1. 霍尔效应：当电流垂直于磁场通过半导体材料时，会在垂直于电流和磁场方向的两侧产生电压，这种现象称为霍尔效应。

通过测量霍尔电压，可以计算出磁感应强度。

2. 毕奥-萨伐尔定律：载流导线在空间中产生的磁场，其磁感应强度B与电流I、导线长度L和距离r有关，表达式为B = μ₀ (I L) / (2π r)，其中μ₀为真空磁导率。

3. 磁场叠加原理：多个磁场的叠加，其磁感应强度等于各个磁场磁感应强度的矢量和。

四、实验仪器1. 圆线圈和亥姆霍兹线圈实验平台2. 高灵敏度三位半数字毫特斯拉计3. 三位半数字电流表4. 直流稳流电源5. 霍尔传感器探头6. 不锈钢直尺7. 铝合金靠尺五、实验步骤1. 搭建实验平台，连接实验仪器。

2. 调节直流稳流电源，使电流通过圆线圈和亥姆霍兹线圈。

3. 使用霍尔传感器探头测量不同位置处的磁感应强度。

4. 记录测量数据，并绘制磁场分布图。

5. 分析实验结果，验证理论公式和原理。

六、实验结果与分析1. 圆线圈磁场分布：实验结果显示，圆线圈轴线上的磁感应强度随着距离的增加而减小，符合毕奥-萨伐尔定律。

轴线外磁场分布较为复杂，但可以通过理论计算进行近似描述。

2. 亥姆霍兹线圈磁场分布：实验结果显示，亥姆霍兹线圈在公共轴线中点附近的磁场分布均匀，符合理论预期。

通过测量不同位置处的磁感应强度，可以验证磁场叠加原理。

3. 不同电流分布和线圈结构对磁场分布的影响：实验结果表明，增加电流或改变线圈结构，会改变磁场的分布。

磁场测量与描绘实验报告磁场测量与描绘实验报告引言：磁场是我们日常生活中经常接触到的一种物理现象，它对于电子设备、电力传输以及地球磁场等方面都有着重要的影响。

因此，准确测量和描绘磁场的特性对于我们深入理解磁场的本质以及应用具有重要意义。

本实验旨在通过测量和描绘磁场的实验方法，探索磁场的分布规律以及相关参数的计算方法。

实验一：磁场强度测量在实验一中，我们使用了霍尔效应传感器来测量磁场的强度。

首先，我们将霍尔效应传感器放置在磁场中，然后通过连接电路将传感器输出的电压信号转换为磁场强度。

实验中，我们分别测量了不同位置的磁场强度，并记录下对应的电压值。

实验结果显示，随着距离磁源的增加，磁场强度逐渐减小。

这与我们对磁场的常识相符合，也表明了磁场的衰减规律。

同时，我们还发现磁场强度的分布不均匀，存在着明显的磁场强度梯度。

这可能是由于磁源的形状和磁场的方向等因素所导致的。

实验二：磁力线描绘在实验二中，我们使用了铁屑和磁力线示意图来描绘磁场的分布情况。

首先，我们将铁屑撒在一个平面上，并将一根磁铁放置在铁屑上方。

然后，我们观察铁屑的排列情况，并根据铁屑的排列形状来推测磁场的分布。

实验结果显示，铁屑在磁场的作用下呈现出弓形排列。

这表明磁场的分布具有一定的方向性，且磁力线呈现出收束或发散的特点。

通过观察铁屑的排列形状，我们可以推测出磁场的强度和方向，进而描绘出磁场的分布情况。

实验三：磁场参数计算在实验三中，我们通过测量磁场的强度和磁场线的形状，计算了磁场的参数。

首先，我们使用霍尔效应传感器测量了不同位置的磁场强度，并记录下对应的电压值。

然后，我们根据磁场的衰减规律，计算出磁场的强度分布曲线。

接着，我们通过观察铁屑的排列形状，推测出磁场的方向，并根据磁力线的形状描绘出磁场的分布情况。

最后，我们根据磁场的强度和方向，计算出磁场的磁感应强度和磁通量。

实验结果显示，磁场的强度随着距离磁源的增加而减小，且磁场的分布具有一定的方向性。

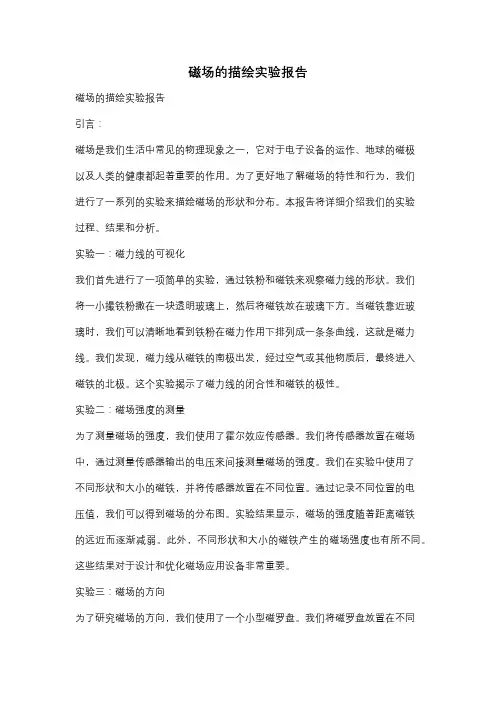

磁场的描绘实验报告磁场的描绘实验报告引言：磁场是我们生活中常见的物理现象之一，它对于电子设备的运作、地球的磁极以及人类的健康都起着重要的作用。

为了更好地了解磁场的特性和行为，我们进行了一系列的实验来描绘磁场的形状和分布。

本报告将详细介绍我们的实验过程、结果和分析。

实验一：磁力线的可视化我们首先进行了一项简单的实验，通过铁粉和磁铁来观察磁力线的形状。

我们将一小撮铁粉撒在一块透明玻璃上，然后将磁铁放在玻璃下方。

当磁铁靠近玻璃时，我们可以清晰地看到铁粉在磁力作用下排列成一条条曲线，这就是磁力线。

我们发现，磁力线从磁铁的南极出发，经过空气或其他物质后，最终进入磁铁的北极。

这个实验揭示了磁力线的闭合性和磁铁的极性。

实验二：磁场强度的测量为了测量磁场的强度，我们使用了霍尔效应传感器。

我们将传感器放置在磁场中，通过测量传感器输出的电压来间接测量磁场的强度。

我们在实验中使用了不同形状和大小的磁铁，并将传感器放置在不同位置。

通过记录不同位置的电压值，我们可以得到磁场的分布图。

实验结果显示，磁场的强度随着距离磁铁的远近而逐渐减弱。

此外，不同形状和大小的磁铁产生的磁场强度也有所不同。

这些结果对于设计和优化磁场应用设备非常重要。

实验三：磁场的方向为了研究磁场的方向，我们使用了一个小型磁罗盘。

我们将磁罗盘放置在不同位置，并记录指针的指向。

实验结果显示，磁罗盘指向磁场的方向与磁力线的方向相同。

这意味着磁场的方向可以通过观察磁罗盘的指针来确定。

此外，我们还发现，当磁场强度增大时，磁罗盘的指针偏转角度也增大。

这个实验揭示了磁场的方向与磁力线的关系，并为我们研究磁场提供了一种简单而直观的方法。

实验四：磁场的屏蔽效应为了研究磁场的屏蔽效应，我们使用了一块铁板。

我们首先将磁铁放置在磁场中，然后在磁铁和磁罗盘之间放置铁板。

实验结果显示，当铁板靠近磁铁时，磁场的强度显著减弱，磁罗盘的指针偏转角度也减小。

这表明铁板对磁场具有屏蔽效应。

通过调整铁板的位置和角度，我们还可以控制磁场的分布和方向。

一、实验目的1. 理解磁场的基本概念和磁场线的分布规律。

2. 掌握使用磁力线传感器描绘磁场的方法。

3. 分析磁场在不同形状电流载体上的分布特点。

二、实验原理磁场是由电荷运动产生的，其强度和方向可以通过多种方法测量。

本实验采用磁力线传感器测量磁场，利用磁场线的分布来描绘磁场的形状和强度。

磁力线传感器是一种测量磁场强度的设备，其原理是基于法拉第电磁感应定律。

当磁力线通过传感器线圈时，会在线圈中产生感应电动势，电动势的大小与磁场强度成正比。

通过测量感应电动势，可以确定磁场在特定位置上的强度。

三、实验仪器1. 磁力线传感器2. 电流源3. 电流表4. 直尺5. 细线6. 纸张7. 铅笔四、实验步骤1. 准备实验环境，确保实验区域安全，无干扰磁场。

2. 将磁力线传感器放置在实验区域内，调整传感器位置，使其能够覆盖整个实验区域。

3. 使用电流源为电流载体提供电流，并调节电流大小。

4. 观察磁力线传感器显示的磁场强度，记录数据。

5. 将磁场强度数据记录在纸上，使用细线在纸上描绘磁场线的形状。

6. 重复步骤3-5，分别在不同电流大小下进行实验，记录并描绘磁场线。

7. 分析不同形状电流载体上的磁场分布特点。

五、实验结果与分析1. 实验结果显示，在直导线周围，磁场线呈同心圆状分布，磁场强度随着距离导线的距离增大而减小。

2. 在圆线圈周围，磁场线呈螺旋状分布，磁场强度在圆线圈中心最大，随着距离线圈中心的距离增大而减小。

3. 在螺线管周围，磁场线呈平行直线状分布，磁场强度在螺线管内部最大，随着距离螺线管壁的距离增大而减小。

六、实验结论1. 通过实验，我们验证了磁场线的分布规律，了解了磁场在不同形状电流载体上的分布特点。

2. 磁力线传感器可以有效地测量磁场强度，为磁场描绘提供了可靠的数据支持。

七、实验注意事项1. 实验过程中，注意安全，避免触电事故。

2. 实验环境应保持无干扰磁场，以确保实验结果的准确性。

3. 在记录数据时，注意准确记录磁场强度和位置信息。

一、实验目的1. 掌握霍尔效应原理及其在磁场测量中的应用。

2. 测量单匝载流圆线和亥姆霍兹线圈上的磁场分布。

3. 理解磁场的强度和方向，描绘磁场的分布图。

二、实验原理1. 霍尔效应：当电流垂直于磁场通过半导体或金属板时，会在板的两侧产生电压，称为霍尔电压。

霍尔电压与磁场强度成正比，通过测量霍尔电压可以确定磁场强度。

2. 毕奥-萨伐尔定律：载流线圈在空间某点产生的磁感应强度与电流、线圈匝数、线圈半径及该点到线圈中心的距离有关。

三、实验仪器1. 圆线圈和亥姆霍兹线圈实验平台，台面上有等距离1.0cm间隔的网格线。

2. 高灵敏度三位半数字毫特斯拉计。

3. 三位半数字电流表及直流稳流电源组合仪一台。

4. 传感器探头（由2只配对的95A型集成霍尔传感器与探头盒组成）。

5. 不锈钢直尺（30cm）、铝合金靠尺。

四、实验步骤1. 搭建实验平台：将圆线圈和亥姆霍兹线圈固定在实验平台上，确保线圈轴线与平台垂直。

2. 设置电流：使用直流稳流电源给圆线圈和亥姆霍兹线圈通电，调节电流大小。

3. 测量磁场强度：将霍尔传感器放置在实验平台上，依次测量不同位置处的磁场强度。

4. 记录数据：将测量得到的磁场强度数据记录在表格中。

5. 描绘磁场分布图：根据测量数据，绘制圆线圈和亥姆霍兹线圈上的磁场分布图。

五、实验结果与分析1. 圆线圈磁场分布：根据毕奥-萨伐尔定律，圆线圈轴线上的磁场强度与电流、线圈匝数及线圈半径有关。

实验结果显示，圆线圈轴线上的磁场强度随着距离线圈中心的距离增加而减小。

2. 亥姆霍兹线圈磁场分布：亥姆霍兹线圈具有对称性，其磁场分布较为均匀。

实验结果显示，亥姆霍兹线圈轴线中点附近的磁场强度最大，且磁场方向垂直于轴线。

3. 霍尔效应测量结果：通过霍尔效应测量得到的磁场强度与理论计算结果基本一致，验证了霍尔效应在磁场测量中的应用。

六、实验结论1. 霍尔效应可以有效地测量磁场强度，为磁场描绘提供了可靠的方法。

2. 毕奥-萨伐尔定律可以描述载流线圈产生的磁场分布。

磁场测量与描绘实验指导书在工业生产和科学研究的许多领域都要涉及到磁场测量问题，如磁探矿、地质勘探、磁性材料研制、磁导航、同位素分离、电子束和离子束加工装置、受控热核反应以及人造地球卫星等。

近三十多年来，磁场测量技术发展很快，目前常用的测量磁场的方法有十多种，较常用的有电磁感应法、核磁共振法、霍尔效应法、磁通门法、光泵法、磁光效应法、磁膜测磁法以及超导量子干涉器法等。

每种方法都是利用磁场的不同特性进行测量的，它们的精度也各不相同，在实际工作中将根据待测磁场的类型和强弱来确定采用何种方法。

本实验仪采用电磁感应法测量通有交流电的螺线管产生的交变磁场，通过这个实验掌握低频交变磁场的测量方法，加深对法拉第电磁感应定律和毕奥—萨伐尔定律的理解及对交变磁场的认识。

一、实验目的1． 学习交变磁场的测量原理和方法。

2． 学习用探测线圈测量交变磁场中各点的磁感应强度。

3． 掌握载流直螺线管轴线上各点磁场的分布情况。

4． 了解螺线管周围磁场的分布及其描绘方法。

5． 加深理解磁场和电流的相互关系。

二、实验原理1．交变磁场的测量原理当导线中通有交变电流时，其周围空间就会产生交变磁场。

当直螺线管通过电流时，在螺线管内就产生磁场。

如果通过的电流是交变电流，则产生的磁场就是交变磁场。

在交变磁场中各点的磁感应强度是随时间变化的，我们一般用磁感应强度的有效值来描述磁场。

交变磁场的测量可以用探测线圈和交流数字毫伏表组成的闭合回路进行测量。

将探测线圈置于被测的磁场中，则根据法拉第电磁感应定律，通过探测线圈的交变磁通在回路中感应出电动势。

通过测量此感生电动势的大小，就可计算出磁感应强度B 的大小和方向。

2． B 的大小和方向确定通常为了精确测量磁场中某一点的磁感应强度，探测线圈都做得很小，因此线圈平面内的磁场可以认为是均匀的。

如图1所示，若线圈的横截面积为S ，匝数为N ，置于载流螺线管产生的待测交变磁场B 中，线圈平面的法线n 与磁感应强度B 的夹角为θ，则通过该线圈的磁通量 θφcos NSB =。

一、实验目的1. 通过实验加深对磁场概念的理解，掌握磁场的测量方法。

2. 学习使用霍尔效应原理测量磁场，并验证毕奥-萨伐尔定律。

3. 掌握亥姆霍兹线圈产生的均匀磁场的特点及其应用。

二、实验原理1. 磁场概念：磁场是由电流或磁性物质产生的，具有方向和大小。

磁场的基本性质是磁力，作用于磁性物质或带电粒子。

2. 霍尔效应：当带电粒子在磁场中运动时，会受到洛伦兹力的作用，导致电荷在垂直于运动方向和磁场方向的平面上分离，从而产生电压。

根据霍尔效应，可以测量磁场的强度。

3. 毕奥-萨伐尔定律：载流线圈在空间产生的磁场强度与电流、线圈半径和距离有关。

通过测量不同位置处的磁场强度，可以验证毕奥-萨伐尔定律。

4. 亥姆霍兹线圈：亥姆霍兹线圈由两个相同的圆形线圈组成，电流方向相反。

当电流相等时，亥姆霍兹线圈产生的磁场在空间内是均匀的。

三、实验仪器1. 圆线圈和亥姆霍兹线圈实验平台2. 高灵敏度三位半数字毫特斯拉计3. 三位半数字电流表4. 直流稳流电源5. 集成霍尔传感器6. 不锈钢直尺7. 铝合金靠尺四、实验步骤1. 测量圆线圈磁场：a. 将圆线圈固定在实验平台上，调整电流表和稳流电源，使电流稳定。

b. 使用霍尔传感器测量圆线圈轴线上的磁场强度，记录不同位置处的磁场值。

c. 根据毕奥-萨伐尔定律，计算理论值，并与实验值进行比较。

2. 测量亥姆霍兹线圈磁场：a. 将亥姆霍兹线圈固定在实验平台上，调整电流表和稳流电源，使电流稳定。

b. 使用霍尔传感器测量亥姆霍兹线圈轴线上的磁场强度，记录不同位置处的磁场值。

c. 根据毕奥-萨伐尔定律和磁场叠加原理，计算理论值，并与实验值进行比较。

3. 描绘磁场分布：a. 使用不锈钢直尺和铝合金靠尺，在实验平台上画出圆线圈和亥姆霍兹线圈的位置。

b. 使用霍尔传感器，在实验平台上测量不同位置处的磁场强度，记录数据。

c. 根据数据，描绘圆线圈和亥姆霍兹线圈的磁场分布图。

五、实验结果与分析1. 圆线圈磁场：实验结果显示，圆线圈轴线上的磁场强度随着距离的增加而减小，与毕奥-萨伐尔定律的计算值基本一致。

大学物理实验磁场的描绘实验报告
本次实验的目的是描绘垂直于界面的磁场。

实验中可以看到在不同的位置有不同的磁
场强度。

实验过程中，首先在操作台上摆放另一个模拟的磁铁，该磁铁可以产生垂直于物体表
面的磁场。

然后，我们使用金属游标杆和磁性游标杆进行磁场测量，通过更改游标杆在不
同位置的磁力和方向来测量磁场强度。

测量过程中，我们改变金属游标杆的位置，观察针头的指向变化。

经过观察，金属游
标杆移动到距离磁铁最近的地方时，游标杆会被最大磁场力往磁铁吸引，表示磁场强度最大；当游标杆移动到磁铁远处时，游标杆的指向也会发生变化，表示磁场强度逐渐减弱。

最后，我们对测量得到的结果进行分析，计算出磁场的强度，并进行图形描绘。

最终，我们获得了一个关于垂直于物体表面的磁场的描绘图，以此说明不同位置的磁场强度大小。

从实验过程来看，磁场的描绘过程有规律可循，是一种重要的物理实验方法。

通过这
个实验，我们不但对物体表面的磁场有了更深入的认识，还加深了物理现象的认识，从而
更好的理解它们之间的关系。

磁场测量物理实验报告标题：磁场测量物理实验报告1.引言磁场是物质周围的一个区域，其中存在磁力。

磁场可以被物理实验仪器测量出来，常用的磁场测量方法有霍尔效应法、法拉第法和振动磁场测量法等。

本次实验旨在学习并掌握使用霍尔效应法测量磁场的方法，并验证其准确性。

2.实验目的1) 学习使用霍尔效应法测量磁场的步骤；2) 理解及验证霍尔电压与磁感应强度之间的关系；3) 掌握磁场测量的准确性和误差分析方法；3.实验装置和方法实验所需装置包括：霍尔效应磁场测量仪、电源、数字示波器和定标磁场。

实验步骤如下：1) 连接实验装置，确保电源和示波器正常工作；2) 将霍尔效应磁场测量仪置于定标磁场中，记录不同磁感应强度下的霍尔电压；3) 通过示波器显示实验数据，并记录实验结果；4) 将实验结果与理论数值进行对比和分析；5) 分析实验误差，评估实验的准确性。

4.实验结果和分析将测量得到的霍尔电压与定标磁场的关系绘制出来，得到霍尔电压与磁感应强度之间的线性关系曲线。

通过实验数据和理论公式的对比，可以得出霍尔电压与磁感应强度成正比，并且存在一个系数k。

实验结果显示，霍尔电压正比于磁感应强度，而且当磁感应强度为零时，霍尔电压也为零。

这与磁场的基本特性相符合。

5.误差分析实验中可能存在的误差主要包括测量误差和系统误差。

测量误差可能来自于示波器读数的精度、电源的稳定性等。

系统误差可能来自于霍尔效应磁场测量仪的校准不准确或者仪器使用不当。

针对测量误差，可以通过增加测量次数并取平均值来减小误差，并提高示波器读数的精度。

对于系统误差，可通过仪器的定期校准和操作规范化来避免或减小。

6.结论本实验通过使用霍尔效应法测量磁场的方法，验证了霍尔电压与磁感应强度之间的线性关系，并得出了它们成正比的结论。

实验结果与理论预期相符合。

通过误差分析，我们发现实验中可能存在的误差来源，可以通过一些方法来减小误差并提高实验的准确性。

总结起来，本次实验使我们对磁场的测量方法有了更深入的了解，初步掌握了霍尔效应法测量磁场的步骤和技巧，并了解了磁场测量中的误差来源及减小误差的方法。

物理磁场描绘实验报告实验目的本实验旨在通过描绘磁场线的实验，观察和研究磁场的特性，并探究磁场对物体的影响。

实验原理磁场线是用来描绘磁场的一种方式，磁力线是无数个磁感线的集合，它的性质和电力线相似。

在磁场中，磁力线起源于南极并指向北极。

磁力线的形状会受到磁体的形状、磁场强度、磁场方向等因素的影响。

在实验中，我们使用磁力线法描绘磁场线。

将一个磁体放在一块白纸上，然后在纸上撒上少许细铁粉，细铁粉会受到磁力的作用而排列成特定的形状，从而形成磁力线图案。

通过观察这些形状，我们可以获得有关磁场的信息，如磁场的方向、形状和强度。

实验器材- 磁体- 白纸- 细铁粉- 木棒实验步骤1. 在实验台上放置一块白纸。

2. 将磁体平放在白纸上，并固定好。

3. 撒上少量细铁粉，使其均匀覆盖在磁体周围的纸面上。

4. 轻轻敲击木棒或用手指拂动磁体附近的细铁粉。

5. 观察并记录细铁粉排列成的图案，细致描述其形状和特征。

6. 移动磁体的位置并重复步骤3-5，直到得到所需的数据。

数据记录与分析通过重复实验，我们记录了不同位置下的细铁粉排列情况。

观察和分析这些图案可以获得以下信息：1. 磁场方向：通过观察磁场线的排列方向，可以确定磁场的方向。

在实验中，我们发现细铁粉围绕磁体形成闭合的环状，说明磁场是闭合的，从南极指向北极。

2. 磁场形状：通过观察磁场线的形状，可以推断磁体的形状。

在实验中，我们发现细铁粉的排列形成了一种沿着磁体周围弯曲的形状，这说明磁体是一种弯曲的形状。

3. 磁场强度：通过观察细铁粉的密集程度，可以初步估计磁场的强度。

在实验中，我们发现细铁粉在磁体附近的排列更密集，说明磁场在那个位置强度较高。

结论通过磁场描绘实验，我们能够观察和研究磁场的特性。

通过观察细铁粉的排列图案，我们可以确定磁场的方向、形状和强度。

这对于研究磁场的性质以及应用磁场的领域有着重要的意义。

在实验中，我们还发现了磁场线具有闭合的特点，并且从南极指向北极。

肇 庆 学 院电子信息与机电工程学院 普通物理实验 课实验报告08 级 物理(1) 班 B 2 组 实验日期 2009年4月16日姓名: 王英 学号 25号 老师评定实验题目： 磁场的描绘实验目的：1、研究载流圆线圈轴线上各点的磁感应强度，把测量的磁感应强度与理论计算值比较， 加深对毕奥-萨伐尔定律的理解;2、在固定电流下，分别测量单个线圈（线圈a 和线圈b ）在轴线上产生的磁感应强度B （a ）和B(b)，与亥姆霍兹线圈产生的磁场B(a+b ）进行比较，3、测量亥姆霍兹线圈在间距d=R ／2、 d=2R 和d=2R, （R 为线圈半径），轴线上的磁场的分布，并进行比较，进一步证明磁场的叠加原理；4、描绘载流圆线圈及亥姆霍兹线圈的磁场分布。

实验仪器：(1)圆线圈和 亥姆霍兹线圈实验平台，台面上有等距离1.0cm 间隔的网格线；(2)高灵敏度三位半数字式毫特斯拉计、三位半数字式电流表及直流稳流电源组合仪一台；(3)传感器探头是由2只配对的95A 型集成霍尔传感器(传感器面积4mmx 3mmx 2mm)与探头盒(与台面接触面实验原理：（1)根据毕奥一萨伐尔定律，载流线圈在轴线(通过圆心并与线圈平面垂直的直线)上某点的磁感应强度为： 232220)(2x R NR I B +=μ （5-1)式中μ0为真空磁导率，R 为线圈的平均半径，x 为圆心O A 到该点的距离，N 为线圈匝数，I 为通过线圈的电流强度。

因此，圆心处的磁感应强度B 0 为：R INB 20μ= （5-2）轴线外的磁场分布计算公式较为复杂，这里简略。

(2)亥姆霍兹线圈是一对彼此平行且连通的共轴圆形线圈，两线圈内的电流方向一致，大小相同，线圈之间的距离d 正好等于圆形线圈的半径R 。

这种线圈的特点是能在其公共轴线中点附近产生较广的均匀磁场区，所以在生产和科研中有较大的使用价值，也常用于弱磁场的计量标准。

设：z 为亥姆霍兹线圈中轴线上某点离中心点O 处的距离，则亥姆霍兹线圈轴线上任意一点的磁感应强度为：1．毫特斯拉计2．电流表 3．直流电流源 4．电流调节旋钮 5．调零旋钮 6．传感器插头 7．固定架 8．霍尔传感器 9．大理石 10．线圈 注：ABCD 为接线柱⎭⎩ 而在亥姆霍兹线圈上中心O 处的磁感应强度B 0′为RNI B 02/3058μ=' （5-4） 实验内容：橙色字体的数据是在实验室测量出的原始数据，其他数据是计算所得。
