声明: 本文来自分析仪开发手册.pdf)前言一、什么是逻辑分析仪二、使用介绍三、安装说明四、Saleae软件使用方法五、逻辑分析仪硬件安装六、使用Saleae分析电视红外遥控器通信协议七、使用Saleae分析UART通信八、使用Saleae分析IIC总线通信九、使用Saleae分析SPI总线通信十、Saleae逻辑分析仪使用问题和注意事项淘宝地址：(原文件名:21.jpg)前言：工欲善其事，必先利其器。
逻辑分析仪是电子行业不可或缺的工具。
但是由于一直以来，逻辑分析仪都属于高端产品，所以价格居高不下。
因此我们首先要感谢Cypress公司，提供给我们68013这么好的芯片，感谢俄罗斯毛子哥将这个Saleae逻辑分析仪开源出来，让我们用平民的价格，就可以得到贵族的待遇，获得一款性价比如此之高的逻辑分析仪，可以让我们在进行数字逻辑分析仪的时候，快速查找并且解决许多信号、时序等问题，进一步提高我们处理实际问题的能力。
原本计划，直接将Saleae的英文版本使用手册直接翻译过来提供给大家，我花费半天时间翻译完后，发现外国人写的东西不太符合我们国人的思维习惯，当然，也是由于我的英语水平有限，因此，我根据自己摸索这个Saleae的过程，写了一份个人认为符合中国人习惯的Saleae，提供给大家，希望大家在使用过程中少走弯路，快速掌握使用方法，更快的解决自己实际遇到的问题。
由于个人水平有限，因此在文章撰写的过程中难免存在问题和错误，如果有任何问题，希望大家能够提出来，我会虚心接受并且改进，希望通过我们的交流，给越来越多的人提供更加优秀的资料，共同进步。
一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。
逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。
Saleae 24M 8CH 逻辑分析仪使用手册/item.htm?id=8430104015一，软件的安装以及基本使用1，首先安装软件Logic Setup 1.1.4 (32-bit)，可从/downloads 下载，还有支持其他操作系统的软件版本，可对应下载。
2，安装完毕之后启动一下我们可以到可以看到以下界面：这个软件在没有接入硬件的时候可以模拟运行，我们可以看到。
点一下START SIMULATION 就可以看到波形，这时候的只是软件根据你设置的要分析的协议（如果你已经设置的话）模拟出来的，随机产生的。
如下图：用鼠标的左键点图形将实现ZOOM IN 放大，右键是ZOOM OUT缩小，如果使用的是三论鼠标，可以使用中键进行放大缩小。
我们也可以移动底部的滑动条来查看波形。
3，安装完毕后插入硬件，出现找到新硬件提示，如下点自动搜索驱动。
之后就能完成驱动加载。
在安装驱动的最后一步，询问你是否从新启动系统，你可以点否，不用重新启动就可以使用。
此时驱动安装完毕。
4，再次启动软件会发现，我们看到现在按钮的名字变成了START 而不是没有接硬件之前的START SIMULATION。
这时候点START将实现8路逻辑信号的采集。
二，关于采样深度和采样率在软件的左上方有两个下拉选项，左边一个是采样深度，右边一个是采样速率。
采样深度就是你总共要采集多少数据，图上的每路都采集25MBIT ；采样速率更好理解，就是一秒采集多少次。
比方说我们采25M标示每路每路集深度是1M采样速率也是1M，那总的采集时间就是1秒。
采集一秒后自动停止采集，并在界面上显示波形。
三，关于波形信息1在软件界面的右上方有波形信息，可以通过点击来选择自己感兴趣的参数。
如下图：2，以下图为例，看一下具体参数都是什么含义：Width ：是图中的时间长度.Period ：是图中的周期，也就是说将这个电平单独分析，其周期是多少。
而接下来的DUTY Cycle自然就是这个电平作为一个周期来分析，其占空比为多少。

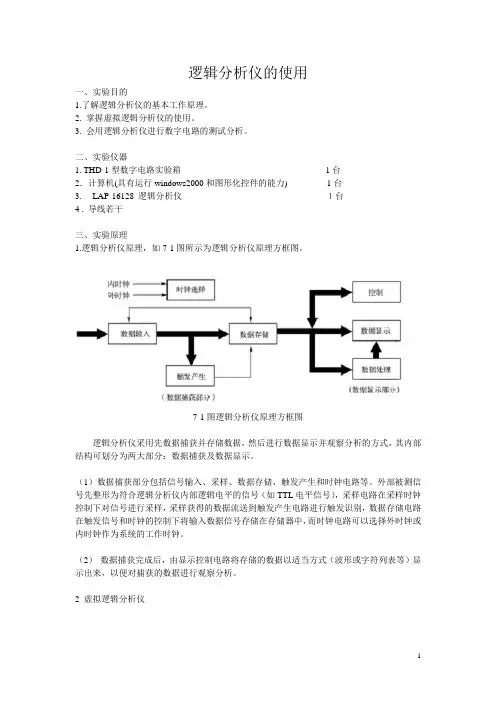

逻辑分析仪的使用一、实验目的1.了解逻辑分析仪的基本工作原理。
2. 掌握虚拟逻辑分析仪的使用。
3. 会用逻辑分析仪进行数字电路的测试分析。
二、实验仪器1. THD-1型数字电路实验箱1台2．计算机(具有运行windows2000和图形化控件的能力) 1台3. LAP-16128 逻辑分析仪１台4 . 导线若干三、实验原理1.逻辑分析仪原理，如7-1图所示为逻辑分析仪原理方框图。
7-1图逻辑分析仪原理方框图逻辑分析仪采用先数据捕获并存储数据，然后进行数据显示并观察分析的方式，其内部结构可划分为两大部分：数据捕获及数据显示。
（1）数据捕获部分包括信号输入、采样、数据存储、触发产生和时钟电路等。
外部被测信号先整形为符合逻辑分析仪内部逻辑电平的信号（如TTL电平信号），采样电路在采样时钟控制下对信号进行采样，采样获得的数据流送到触发产生电路进行触发识别，数据存储电路在触发信号和时钟的控制下将输入数据信号存储在存储器中，而时钟电路可以选择外时钟或内时钟作为系统的工作时钟。
（2）数据捕获完成后，由显示控制电路将存储的数据以适当方式（波形或字符列表等）显示出来，以便对捕获的数据进行观察分析。
2 虚拟逻辑分析仪本实验使用虚拟逻辑分析仪，虚拟逻辑分析仪是计算机作为数据的显示控制，显示器和鼠标、键盘作为逻辑分析仪的用户面板，本实验箱构成的逻辑分析仪如图7-2所示。
本实验主要使用了虚拟逻辑分析仪测试数字电路实验箱的组合电路电路，选用外时钟，触发方式为：时钟触发和字触发，显示方式：时序波形显示和数据显示，通道数使用了16个四、实验内容与简单步骤(参考数字电路实验指导书P32的实验六)1. 组合逻辑译码器74138实验。
（不使用逻辑分析仪的电路实验）连接实验箱跳线，74138的A/B/C连接3个开关,74138的8输出分别连接8个指示灯LED1～LED8,把实验板插入实验箱，按表7-1波动开关，给74LS138的A,B,C分别输入高\低电平，观察译码器输出对应连接的LED灯亮灭结果，并填入表7-1。

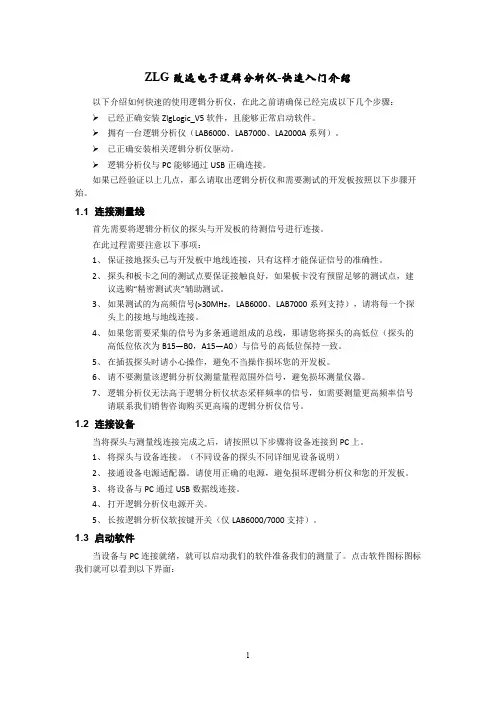

ZLG致远电子逻辑分析仪-快速入门介绍以下介绍如何快速的使用逻辑分析仪，在此之前请确保已经完成以下几个步骤：已经正确安装ZlgLogic_V5软件，且能够正常启动软件。
拥有一台逻辑分析仪（LAB6000、LAB7000、LA2000A系列）。
已正确安装相关逻辑分析仪驱动。
逻辑分析仪与PC能够通过USB正确连接。
如果已经验证以上几点，那么请取出逻辑分析仪和需要测试的开发板按照以下步骤开始。
1.1 连接测量线首先需要将逻辑分析仪的探头与开发板的待测信号进行连接。
在此过程需要注意以下事项：1、保证接地探头已与开发板中地线连接，只有这样才能保证信号的准确性。
2、探头和板卡之间的测试点要保证接触良好，如果板卡没有预留足够的测试点，建议选购“精密测试夹”辅助测试。
3、如果测试的为高频信号(>30MHz，LAB6000、LAB7000系列支持），请将每一个探头上的接地与地线连接。
4、如果您需要采集的信号为多条通道组成的总线，那请您将探头的高低位（探头的高低位依次为B15—B0，A15—A0）与信号的高低位保持一致。
5、在插拔探头时请小心操作，避免不当操作损坏您的开发板。
6、请不要测量该逻辑分析仪测量量程范围外信号，避免损坏测量仪器。
7、逻辑分析仪无法高于逻辑分析仪状态采样频率的信号，如需要测量更高频率信号请联系我们销售咨询购买更高端的逻辑分析仪信号。
1.2 连接设备当将探头与测量线连接完成之后，请按照以下步骤将设备连接到PC上。
1、将探头与设备连接。
（不同设备的探头不同详细见设备说明）2、接通设备电源适配器。
请使用正确的电源，避免损坏逻辑分析仪和您的开发板。
3、将设备与PC通过USB数据线连接。
4、打开逻辑分析仪电源开关。
5、长按逻辑分析仪软按键开关（仅LAB6000/7000支持）。
1.3 启动软件当设备与PC连接就绪，就可以启动我们的软件准备我们的测量了。
点击软件图标图标我们就可以看到以下界面：图 1.1软件开机界面此时请确认软件标题栏部分是否显示“XXXXX(在线)”（XXXX为您的逻辑分析仪型号名称）字样，如果不是这样的字样，请检查“连接设备步骤是否完全做完”。

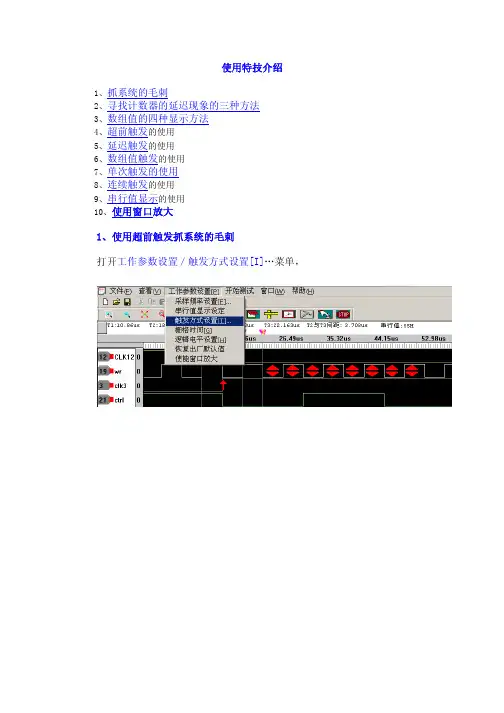

使用特技介绍1、抓系统的毛刺2、寻找计数器的延迟现象的三种方法3、数组值的四种显示方法4、超前触发的使用5、延迟触发的使用6、数组值触发的使用7、单次触发的使用8、连续触发的使用9、串行值显示的使用10、使用窗口放大1、使用超前触发抓系统的毛刺打开工作参数设置／触发方式设置[I]…菜单，点击触发方式设置[I]后，弹出触发设置对话框○A在触发方式中选择毛刺触发。
○B在单路触发通道选择中选择通道2。
○C在触发采集方式中选择单次触发。
○D在超前延迟触发中选择超前触发和超前延迟时间选1Us。
○E点击OK完成设置。
○F点击工具栏的“测试开始”启动。
○G如果你不能找到有毛刺的信号源，就用手碰一下通道2，就抓到下图有毛刺的波形。
由于上面设置的是超前触发1Us.所以显示了毛刺触发前1Us的波形，对分析毛刺的产生原因很有用。
2、寻找计数器的延迟现象的三种方法将FPGA、CPLD设计过程中的一个计数器的输出线，连接到我们逻辑分析仪的通道1至通道8，因高频计数延迟才明显，所以加一个30MHZ的CLK信号到计数器的时钟端，把逻辑分析仪设置为连续采样，并把采样率设到仪器的最高，100MHZ（10ns LG32）、200MHZ（5ns LG16）,按住键盘的“SHIFT”键，并用鼠标左键点击通道2至通道6，如下图。
被选通道字体变为蓝色。
然后在变色字体上点击鼠标右键。
弹出下图组值显示设置对话框。
方法○A:在上图选择模拟曲线，按OK键。
得到下图波形。
就发现了在高速计数中延迟对事情的破坏，如果用独立的去人工对上升和下降沿是很辛苦的，还不容易发现延迟。
方法○B:在组值显示设置对话框中选择十六进制，按OK键。
得到下图波形。
方法○C:在组值显示设置对话框中选择十进制，按OK键。
得到下图波形。
3、数组值的四种显示方法：按住键盘的“SHIFT”键，并用鼠标左键点击通道1至通道6，如下图。
被选通道字体变为蓝色。
然后在变色字体上点击鼠标右键。

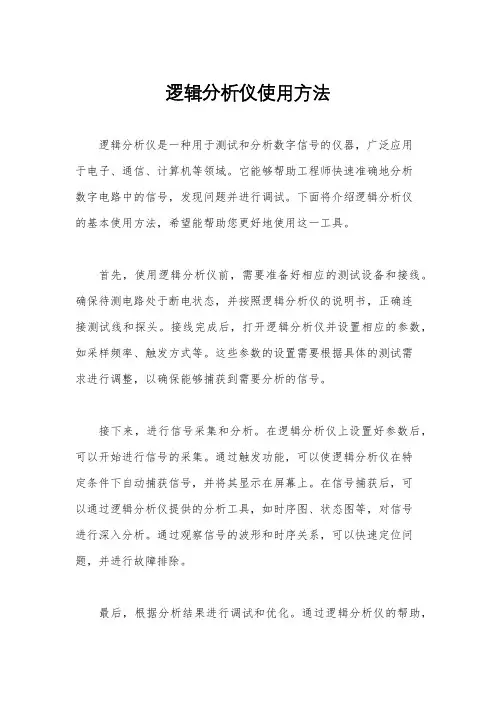

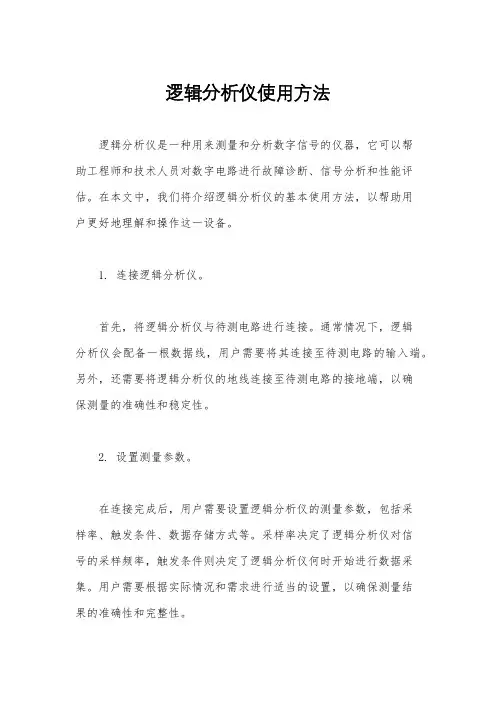

逻辑分析仪使用方法逻辑分析仪是一种用于测试和分析数字信号的仪器，广泛应用于电子、通信、计算机等领域。
它能够帮助工程师快速准确地分析数字电路中的信号，发现问题并进行调试。
下面将介绍逻辑分析仪的基本使用方法，希望能帮助您更好地使用这一工具。
首先，使用逻辑分析仪前，需要准备好相应的测试设备和接线。
确保待测电路处于断电状态，并按照逻辑分析仪的说明书，正确连接测试线和探头。
接线完成后，打开逻辑分析仪并设置相应的参数，如采样频率、触发方式等。
这些参数的设置需要根据具体的测试需求进行调整，以确保能够捕获到需要分析的信号。
接下来，进行信号采集和分析。
在逻辑分析仪上设置好参数后，可以开始进行信号的采集。
通过触发功能，可以使逻辑分析仪在特定条件下自动捕获信号，并将其显示在屏幕上。
在信号捕获后，可以通过逻辑分析仪提供的分析工具，如时序图、状态图等，对信号进行深入分析。
通过观察信号的波形和时序关系，可以快速定位问题，并进行故障排除。
最后，根据分析结果进行调试和优化。
通过逻辑分析仪的帮助，我们可以快速准确地找到问题所在，并进行相应的调试和优化。
在调试过程中，可以通过逻辑分析仪实时监测信号的变化，以便及时调整电路参数并验证效果。
通过不断的分析和调试，最终可以确保电路的稳定性和可靠性。
总之，逻辑分析仪作为一种重要的测试工具，在数字电路设计和调试过程中发挥着不可替代的作用。
正确的使用方法能够帮助工程师更快速地定位问题并进行调试，提高工作效率。
希望本文介绍的逻辑分析仪使用方法能够对您有所帮助，谢谢阅读！。

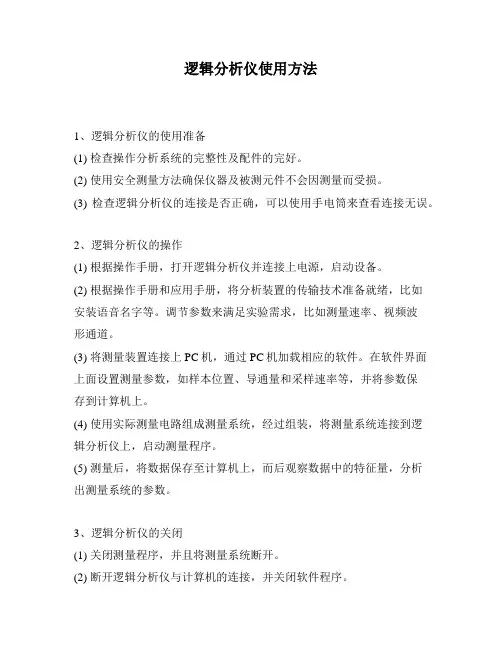

逻辑分析仪使用方法
1、逻辑分析仪的使用准备
(1) 检查操作分析系统的完整性及配件的完好。
(2) 使用安全测量方法确保仪器及被测元件不会因测量而受损。
(3) 检查逻辑分析仪的连接是否正确，可以使用手电筒来查看连接无误。
2、逻辑分析仪的操作
(1) 根据操作手册，打开逻辑分析仪并连接上电源，启动设备。
(2) 根据操作手册和应用手册，将分析装置的传输技术准备就绪，比如
安装语音名字等。
调节参数来满足实验需求，比如测量速率、视频波
形通道。
(3) 将测量装置连接上PC机，通过PC机加载相应的软件。
在软件界面上面设置测量参数，如样本位置、导通量和采样速率等，并将参数保
存到计算机上。
(4) 使用实际测量电路组成测量系统，经过组装，将测量系统连接到逻
辑分析仪上，启动测量程序。
(5) 测量后，将数据保存至计算机上，而后观察数据中的特征量，分析
出测量系统的参数。
3、逻辑分析仪的关闭
(1) 关闭测量程序，并且将测量系统断开。
(2) 断开逻辑分析仪与计算机的连接，并关闭软件程序。
(3) 根据操作手册，及时关闭设备，并拔掉电源线。
(4) 注意安全，存放好配件及数据，避免误操作和泄漏风险，保障检测正常。
如何正确使用逻辑分析仪逻辑分析仪（Logic Analyzer），是一种常见的电子设备，用于对数字电路进行信号分析和故障诊断。
逻辑分析仪可以帮助工程师准确分析数字信号，找出潜在问题，并帮助修复电路故障。
本文将介绍如何正确使用逻辑分析仪，以帮助读者更好地应用这一工具。
一、选择适合的逻辑分析仪在使用逻辑分析仪之前，首先需要选择适合自己需求的设备。
逻辑分析仪有不同的通道数和采样率等参数，请根据实际需要选择相应的型号。
此外，还要考虑逻辑分析仪的软件兼容性以及使用的便捷性等因素。
二、准备测试电路在使用逻辑分析仪进行测试之前，需要准备好测试电路。
确保电路的连接正确无误，并根据需要给被测电路供电。
三、连接逻辑分析仪将逻辑分析仪与被测电路进行连接。
通常情况下，逻辑分析仪需要与被测电路的信号引脚相连。
使用合适的连接线，将逻辑分析仪的信号线与被测电路连接起来，确保连接牢固可靠。
四、设置逻辑分析仪参数在连接逻辑分析仪后，需要根据测试需求设置合适的参数。
逻辑分析仪通常会提供相应的软件，可以通过软件进行参数设置和数据分析。
根据被测电路的特点和测试目的，设置逻辑分析仪的采样率、采样深度、触发条件等参数。
五、进行信号采样设置好参数后，可以开始进行信号采样。
逻辑分析仪会根据设置的参数进行数据采集，采集到的信号可以用于进一步的分析和诊断。
在信号采样过程中，需要确保采样的时间范围覆盖了所需分析的信号波形。
六、分析和诊断信号采样完成后，可以通过逻辑分析仪提供的软件对采集到的信号进行分析和诊断。
逻辑分析仪通常会提供波形分析、时序分析等功能，可以帮助工程师快速找出问题所在。
通过触发功能，可以将采样波形与特定条件进行比较，从而找出异常信号。
七、故障排除与修复通过分析和诊断，可以确定问题所在并进行相应的修复。
根据分析结果，工程师可以对电路进行调整、更换故障组件等操作，以修复电路故障。
八、记录和总结在使用逻辑分析仪进行测试和分析的过程中，需要及时记录测试结果和分析过程。
MicroLA1016使用说明By RoasnVersion 1.2一、硬件信息 (3)1. 硬件指标 (3)2. 接口说明 (3)3. 指示灯 (4)二、菜单操作 (5)1. 文件 (5)打开 (5)1) 保存数据 (5)2) 保存图像 (5)3) 导出 (5)4) 打印 (5)5) 退出 (5)2. 设置 (6)1) 触发设置 (6)2) 通道设置 (6)3) 颜色设置 (6)4) 保存设置 (6)5) 重载设置 (6)6) 保存为默认 (6)3. 状态 (6)4. 测试 (7)5. 解码 (7)6. 帮助 (7)三、工具栏操作 (7)四、状态栏 (9)五、操作方法 (9)1、数据采集 (9)2、触发设置 (9)3、通道设置 (10)4、图像操作 (11)1) 查找沿变化 (11)2) 放置光标 (12)一、 硬件信息1. 硬件指标最高采样频率：100MHz最大存储深度：512Kbit/路输入阻抗：1MΩ输入电压：0~5V信号电平：TTL/CMOS接口类型：USB2.0高速触发位置：0~511K，步进为1K+通通通通通通通通道道道道道道道道1 2 3456783. 指示灯指示灯作用如下图所示：电源指示灯在设备通电后就会点亮。
工作指示灯在数据采集期间点亮，采样结束后（上位机软件停止采样或读取采样数据后）熄灭。
命令指示灯在每次收到命令后翻转（亮变灭，或灭变亮）。
二、 菜单操作1. 文件打开打开保存过的数据文件。
1)保存数据保存逻辑分析仪采集下来的数据，保存下来的数据用本软件再次打开。
2)保存图像保存当前视图为bmp图像文件。
3)导出可导出采集到的数据，可保存的格式为CSV格式与二进制根式，供第三方软件分析。
保存下来的数据不能用本软件再次打开。
4)打印把当前图像输出到打印机。
5)退出退出软件。
2. 设置1)触发设置设置触发条件。
进入触发条件设置后，右键菜单能保存当前触发设置或打开保存过的触发设置。
逻辑分析仪的使用方法逻辑分析仪是一种用于捕获和分析数字信号的测试设备。
它可以有效帮助工程师们进行数字电路的故障排查、信号调试等工作。
下面将从逻辑分析仪的基本原理、连接方法、使用步骤等方面进行详细介绍。
一、逻辑分析仪的基本原理逻辑分析仪主要通过采集和分析电路中的数字信号来实现故障排查和信号调试的功能。
它可以同时显示多个信号的波形图，并通过对波形图的分析，帮助用户定位问题所在。
逻辑分析仪主要由两个部分组成：探头和主机。
探头负责连接待测电路，采集信号并将其转换成电压信号，然后传输给主机。
主机则负责接收并处理探头传输过来的信号，将其显示在屏幕上。
逻辑分析仪通常还配备一定的存储容量，可以将采集到的波形数据保存下来，方便后续分析。
二、逻辑分析仪的连接方法逻辑分析仪的连接方法主要包括信号接口连接和电源接口连接两部分。
1. 信号接口连接：通过探头将逻辑分析仪与待测电路进行连接。
通常，逻辑分析仪会提供一组探头，每个探头有多个引脚，用于接收待测电路的信号。
将探头的引脚与待测电路的信号引脚相连接，确保连接牢固可靠。
2. 电源接口连接：逻辑分析仪通常需要外部电源供电。
将逻辑分析仪的电源接口与电源连接，确保电源稳定，并符合逻辑分析仪的工作电压要求。
三、逻辑分析仪的使用步骤使用逻辑分析仪进行信号调试和故障排查时，一般按照以下步骤进行操作：1. 连接逻辑分析仪和待测电路：根据待测电路的信号引脚，选择逻辑分析仪的探头，并将其连接到待测电路。
确保连接可靠。
2. 设置逻辑分析仪的采样频率：逻辑分析仪需要设置合适的采样频率来捕获待测电路的数字信号。
一般来说，采样频率应该高于待测信号的最大频率，以确保准确捕获信号。
3. 设置逻辑分析仪的数据宽度：数据宽度指的是逻辑分析仪可以同时采样的信号位数。
根据待测电路的信号位数，设置逻辑分析仪的数据宽度。
4. 设置逻辑分析仪的触发条件：通过设置逻辑分析仪的触发条件，可以指定在何时开始采集信号。
触发条件可以根据待测信号的特征进行设置，比如特定信号的上升沿或下降沿。
