Saleae Logic 16 逻辑分析仪使用上手手册Saleae Logic 16购买地址：从2014年六月份开始，Saleae官方开始主推他的1.1.19版本的逻辑分析仪界面。

我在这里给大家介绍一下新软件的采集设置，波形查看以及协议解析等功能和操作步骤。

第一节， 软件的安装SALEAE 官方提供了WINDOWS ，LINUX ，MAC操作系统的软件版本，其中WINDOWS 版本又分32位系统和64位系统。

如果您的电脑是XP 或者WIN7 32位，请安装32位软件，如果是WIN8 或者WIN7 64位，请安装64位软件。

对于WIN7系统的用户如果不知道自己的系统是32位还是64位，可以右击“我的电脑”之后再属性里面看到红色箭头部分指示的是32位系统，您应该选择安装32位软件：这里我用的操作系统是WIN7 32 ，选择安装Logic+Setup+1.1.19+(32-bit)这个安装文件。

之后一路回车安装好软件。

这里不再截图，安装完毕后，可以开启软件，显示出界面：在安装软件的同时，驱动程序已经被注册到系统了了，当插入SALEAE 16逻辑分析仪后就可以自动安装安装驱动。

第二节， 软件界面的总体介绍软件界面基本是左中右的布局，左边主要是采集和显示设置，右边是分析和解析设置，中间是波形显示区域。

软件支持脱机模拟采集，没有实际的硬件也可以感受一下软件的界面和操作。

点，可以在波形区域模拟显示出一些软件生成的数据，如果您设置了解析（解析设置方法在下面讲），可以根据所设置的协议，生成一些符合协议解析要求的模拟数值。

由于默认的演示模式是8通道的，我们可以设置成16通道的。

之后弹出选择演示的设备：我们选择LOGIC16 ，之后界面会出现一些SALEAE16 的设置，这里面的设置的具体内容我们下一节来讲，这里只是感受一下界面。

大家注意官方的硬件是支持0 1 分界点电压的设置，国内所有山寨的都不支持电压调节，电压调节的设置都被直接忽略。

BusFinder系列. LA3000系列二合一分析仪(协议+逻辑)使用手册Publish: 2018/06目录第一章安装与设置 (4)硬件安装 (4)主机外观与功能说明 (4)LA探头 (5)eMMC5.1探头(选配) (6)NAND Flash探头(选配) (7)SD 3.0探头(选配) (8)SD 4.0(uSD 4.0)探头(选配) (9)软件安装 (10)第二章功能列表与操作 (12)协议分析仪 (12)档案 (12)采集 (13)显示波形 (20)搜寻 (20)到末尾 (21)窗口 (21)保存成文本文件 (21)细节窗口 (22)统计窗口 (23)隐藏数据窗口 (23)叠加示波器 (24)光标 (25)逻辑分析仪 (26)档案 (27)采集 (32)采集模式设置 (45)光标 (49)波形区 (52)报告区 (53)总线解碼设置 (54)自定义报告设置 (54)第三章技术支持 (55)附录一探头尺寸规格及脚位定义 (56)LA探头 (56)eMMC5.1探头 (58)NAND Flash探头 (60)SD3.0探头 (61)SD4.0(uSD4.0)探头 (63)附录二Tuning settings (64)第一章安装与设置硬件安装主机外观与功能说明❶插槽(Socket A)❷插槽(Socket B)❸SD 4.0数据传输插孔，此为USB 3.0 Type A 插孔，使用USB 3.0传输线(75cm)，仅作为连接SD 4.0转板用，LA3000系列不适用❹指示灯，有2种用途a.绿灯：只有电源与USB传输线都正确接好上电之后，指示灯才会亮起b.红灯：设备正于忙碌中时显示红灯长亮或闪烁❶DC 12V电源插孔❷USB 3.0 Type B传输线插孔，连接计算机用.❸触发输入(Trigger In)插孔❹触发输出(Trigger Out)插孔❺同步参考频率输入(Reference clock)插孔❻同步参考频率输出(Reference clock)插孔探头安装方式推入：将探头持平正对主机插槽，用力平均的将探头推入，听到喀嚓声即安装完成。

声明: 本文来自另外，将68013制作逻辑分析仪的原理说明简单整理了一下，大家可以看看，如果想DIY也就不难了。

点击此处下载ourdev_578200.pdf(文件大小:203K)(原文件名:逻辑分析仪开发手册.pdf)前言一、什么是逻辑分析仪二、使用介绍三、安装说明四、Saleae软件使用方法五、逻辑分析仪硬件安装六、使用Saleae分析电视红外遥控器通信协议七、使用Saleae分析UART通信八、使用Saleae分析IIC总线通信九、使用Saleae分析SPI总线通信十、Saleae逻辑分析仪使用问题和注意事项/item.htm?id=6293581805淘宝地址：/item.htm?id=6293581805 (原文件名:21.jpg)前言：工欲善其事，必先利其器。

逻辑分析仪是电子行业不可或缺的工具。

但是由于一直以来，逻辑分析仪都属于高端产品，所以价格居高不下。

因此我们首先要感谢Cypress公司，提供给我们68013这么好的芯片，感谢俄罗斯毛子哥将这个Saleae逻辑分析仪开源出来，让我们用平民的价格，就可以得到贵族的待遇，获得一款性价比如此之高的逻辑分析仪，可以让我们在进行数字逻辑分析仪的时候，快速查找并且解决许多信号、时序等问题，进一步提高我们处理实际问题的能力。

原本计划，直接将Saleae的英文版本使用手册直接翻译过来提供给大家，我花费半天时间翻译完后，发现外国人写的东西不太符合我们国人的思维习惯，当然，也是由于我的英语水平有限，因此，我根据自己摸索这个Saleae的过程，写了一份个人认为符合中国人习惯的Saleae，提供给大家，希望大家在使用过程中少走弯路，快速掌握使用方法，更快的解决自己实际遇到的问题。

由于个人水平有限，因此在文章撰写的过程中难免存在问题和错误，如果有任何问题，希望大家能够提出来，我会虚心接受并且改进，希望通过我们的交流，给越来越多的人提供更加优秀的资料，共同进步。

一，软件的安装以及基本使用1，首先安装软件Logic Setup 1.1.4 (32-bit)，可从/downloads 下载，还有支持其他操作系统的软件版本，可对应下载。

2，安装完毕之后启动一下我们可以到可以看到以下界面：这个软件在没有接入硬件的时候可以模拟运行，我们可以看到。

点一下START SIMULATION就可以看到波形，这时候的只是软件根据你设置的要分析的协议（如果你已经设置的话）模拟出来的，随机产生的。

如下图：用鼠标的左键点图形将实现ZOOM IN 放大，右键是ZOOM OUT 缩小，如果使用的是三论鼠标，可以使用中键进行放大缩小。

我们也可以移动底部的滑动条来查看波形。

3，安装完毕后插入硬件，出现找到新硬件提示，如下点自动搜索驱动。

之后就能完成驱动加载。

在安装驱动的最后一步，询问你是否从新启动系统，你可以点否，不用重新启动就可以使用。

此时驱动安装完毕。

4，再次启动软件会发现，我们看到现在按钮的名字变成了START 而不是没有接硬件之前的START SIMULATION。

这时候点START 将实现8 路逻辑信号的采集。

二，关于采样深度和采样率在软件的左上方有两个下拉选项，左边一个是采样深度，右边一个是采样速率。

采样深度就是你总共要采集多少数据，图上的25M 标示每路都采集25MBIT ；采样速率更好理解，就是一秒采集多少次。

比方说我们采集深度是1M 采样速率也是1M，那总的采集时间就是1 秒。

采集一秒后自动停止采集，并在界面上显示波形。

三，关于波形信息1 在软件界面的右上方有波形信息，可以通过点击(齿轮图标)来选择自己感兴趣的参数。

如下图：2，以下图为例，看一下具体参数都是什么含义：Width ：是图中的时间长度.Period ：是图中的周期，也就是说将这个电平单独分析，其周期是多少。

而接下来的DUTY Cycle 自然就是这个电平作为一个周期来分析，其占空比为多少。

FREQUENCY，当然就是周期的倒数。

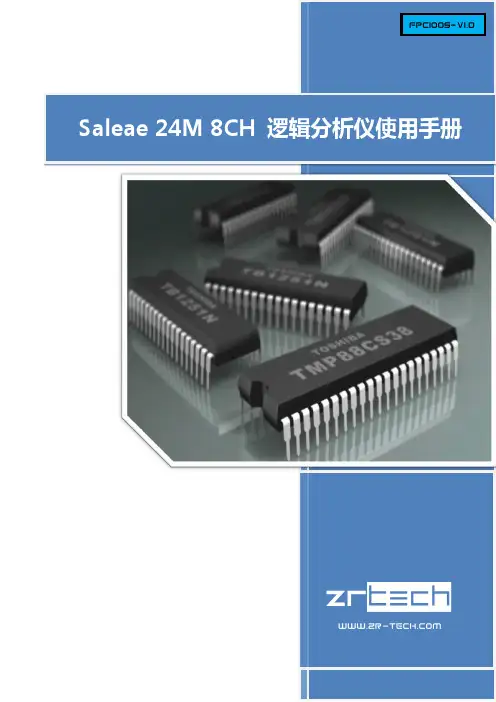

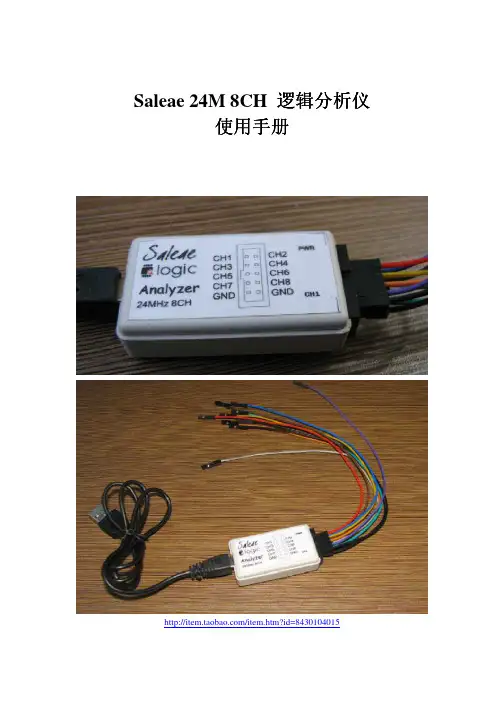

Saleae 24M 8CH 逻辑分析仪使用手册/item.htm?id=8430104015一，软件的安装以及基本使用1，首先安装软件Logic Setup 1.1.4 (32-bit)，可从/downloads 下载，还有支持其他操作系统的软件版本，可对应下载。

2，安装完毕之后启动一下我们可以到可以看到以下界面：这个软件在没有接入硬件的时候可以模拟运行，我们可以看到。

点一下START SIMULATION 就可以看到波形，这时候的只是软件根据你设置的要分析的协议（如果你已经设置的话）模拟出来的，随机产生的。

如下图：用鼠标的左键点图形将实现ZOOM IN 放大，右键是ZOOM OUT缩小，如果使用的是三论鼠标，可以使用中键进行放大缩小。

我们也可以移动底部的滑动条来查看波形。

3，安装完毕后插入硬件，出现找到新硬件提示，如下点自动搜索驱动。

之后就能完成驱动加载。

在安装驱动的最后一步，询问你是否从新启动系统，你可以点否，不用重新启动就可以使用。

此时驱动安装完毕。

4，再次启动软件会发现，我们看到现在按钮的名字变成了START 而不是没有接硬件之前的START SIMULATION。

这时候点START将实现8路逻辑信号的采集。

二，关于采样深度和采样率在软件的左上方有两个下拉选项，左边一个是采样深度，右边一个是采样速率。

采样深度就是你总共要采集多少数据，图上的每路都采集25MBIT ；采样速率更好理解，就是一秒采集多少次。

比方说我们采25M标示每路每路集深度是1M采样速率也是1M，那总的采集时间就是1秒。

采集一秒后自动停止采集，并在界面上显示波形。

三，关于波形信息1在软件界面的右上方有波形信息，可以通过点击来选择自己感兴趣的参数。

如下图：2，以下图为例，看一下具体参数都是什么含义：Width ：是图中的时间长度.Period ：是图中的周期，也就是说将这个电平单独分析，其周期是多少。

而接下来的DUTY Cycle自然就是这个电平作为一个周期来分析，其占空比为多少。

使用手册TravelBus二合一分析仪(协议+逻辑)Publish: 2022/12目录第一章安装与设置 (3)硬件安装 (3)软件安装 (3)第二章功能列表与操作 (4)协议分析 (4)逻辑分析 (12)第三章特殊脚位使用说明 (20)第四章型号说明 (23)第五章技术支持 (27)第一章安装与设置硬件安装将TravelBus以标配的USB3.0连接线接上电脑的USB port，待确定连接完成后就可以开启软件使用，并且将信号线接到待测物上以便观察。

软件安装请至https:///logic-analyzer-zh/support/download/software选TravelBus下载。

安装结束后，桌面上与程序集中都有TBA的启动图标，可以任选一个来启动TBA( )。

启动软件后，会出现主菜单画面，可以选择进入逻辑分析或协议分析。

开启档案能够开启存储的档案(.TBW)第二章功能列表与操作协议分析视窗画面1.工具栏：包含选择通讯协议、采集、搜寻和输出等功能，其中输出的格式有.csv和.txt2.报告视窗：将译码数据以封包格式栏表3.波形：如果勾选波形选项，则会在此显现信号波形和译码结果4.状态列：和TravelBus连机状况、目前的通讯协议以及所采集时间/预计采集时间等资讯5.细节/统计/过滤视窗：显示报告视窗的细节和统计结果，也能使用过滤来筛选资讯6.波形光标计算：波形区中有光标可以拖曳到想要的位置，计算出两个光标间的时间差通讯协议选择画面( )1.选择不同的通讯协议2.通道：可以选择LA接口或是I2C接口。

LA接口是排线上以数字0到15所标示的16个通道，供一般信号使用；I2C接口相关设置于下页说明。

3.波形：TravelBus自动侦测和显示信号的波形和最高频率。

4.选项：可以设置通讯协议的封包格式。

5.触发电平：可依据信号的电平来设置不同的触发值。

如果选择I2C接口，则是排线上以SCL和SDA标示的两条线，其作用是使用内部专用IC，内含施密特触发器可以用来量测跳变较为缓慢的I2C信号。

Saleae逻辑分析仪应用手册本教程通过图文并茂的方式来讲解Saleae的用途和实际应用方法目录Saleae逻辑分析仪应用手册 (1)一．什么是逻辑分析仪： (3)二．软件安装以及软件基本应用 (4)三．硬件安装 (6)四．触发设置 (9)五．信息采集 (9)六．数据分析 (11)七．使用Saleae分析电视遥控器协议 (16)八．Saleae逻辑分析仪使用问题和注意事项 (17)1. 关于最大24M的采样频率 (17)九．联系我们 (18)一．什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。

逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。

以下是一个Saleae分析一个UART通信时序和一个IIC时序的典型例子：从图中我们可以清晰的看到，UART通信在波特率9600下面，清晰的显示出十六进制数字0xA9，而下边的IIC信号一个读数据的时序过程，通道1是SDA，通道2是SCL，在1通道中清楚的显示出来，第一个是往0x90这个器件地址写数据(w是write的意思)，第二个表示要读取的地址是0x40,第三个数据是重新发送器件地址并且是读数据，第4个字节即读到的数据0xA9。

是不是感觉非常方便快捷呢。

二．软件安装以及软件基本应用首先安装logic software，软件在光盘里有配套，同时也可以到官方网站下载，下载地址是：/downloads。

这里有各种系统版本支持，请下载你所需要的系统支持版本下载完后，直接双击安装。

安装完后，会在桌面出现一个快捷方式：双击快捷方式，进入后，会出现以这个逻辑分析仪软件在没有插入硬件的时候，最上边显示的是 Disconnected ，可以进行模拟运行(start simulation),用鼠标点一下后会出现一个模拟的波形，如果你提前设置协议的话(如何设置协议，后边会讲)，他还会产生符合你协议的波形呢~！当然，非真实测到的波形，可以让你提前体验一下，点鼠标左键放大波形，右键缩小波形，滚动鼠标滑轮也可以放大和缩小波形，没有使用硬件之前可以提前体验一下。

Saleae16使用手册QQ:415942827Email:51kingst@购买地址：/item.htm?id=20369792793一、S aleae Logic16逻辑分析仪功能特点1、Saleae16界面操作非常简单易懂，非常容易上手使用。

2、Saleae16采用资源动态复用技术，可以实现3通道100M最高采样率，6通道50M最高采样率，9通道32M最高采样率以及16通道16M最高采样率(必须是USB2.0，采样速度取决于您的电脑USB口速度，尽可能单独为设备预留一个USB口)。

3、Saleae16采样数据实时送入电脑内存，并且采用压缩算法，深度最高可达10G。

4、Saleae16可以自动分析UART、IIC、SPI、DMX-512、JTAG等多达14种常用通信协议，直接得到数据。

5、Saleae16可以把数据显示成为10进制、16进制、二进制、ASCII码等，方便您分析数据。

6、非常实用的触发设置，可以从自己想要的数据部分开始抓取。

二、软件安装以及软件基本应用首先安装logic software，安装光盘里提供的版本或者到/downloads页面进行下载直接双击进行自解压安装，在安装过程中，如果遇到任何防火墙提示，请选择允许运行，安装完后，会在桌面出现一个快捷方式：，同时在你的指定LLC C 安装路径内会出现Saleae LLC文件夹，默认安装在C：\Program File\Saleae LL 里边。

安装好软件后，就可以打开软件提前尝试一下软件本身的强大了。

因为Saleae本身有8通道和16通道两种设备，我们当前用的是16通道的，所以我们如果要进行模拟实验，首先切换到16通道，点击右上角的Options�Connected devices�Demo Logic16，就切换到Saleae Logic16状态了。

就可以摇身一变，变成下图：这个逻辑分析仪软件在没有插入硬件的时候，最上边显示的是Disconnected，可以进行模拟运行(start simulation),用鼠标点一下后会出现一个模拟的波形，如果你提前设置协议的话(如何设置协议，后边会讲)，他还会产生符合你协议的波形呢~！当然，非真实测到的波形，可以让你提前体验一下，点鼠标左键放大波形，右键缩小波形，滚动鼠标滑轮也可以放大和缩小波形，没有使用硬件之前可以提前体验一下。

泰克逻辑分析仪TLA7000系列主机主要特点和优点模块化主机，提供了灵活性和扩展能力可以使用TLA 逻辑分析仪或码型发生器模块支持最多6,528条逻辑分析仪通道、48条独立总线所有测量模块在便携式主机和台式主机之间可以全面互换综合视图(iView TM )功能，支持模拟和逻辑同时观测，通过一台独立式泰克TDS 数字存储示波器提供了高达15 GHz 的带宽、40 GS/s 的取样速率和64 Mb 的模块采集能力Microsoft Windows XP Professional PC 平台，提供了熟悉的用户界面及联网能力在波形、列表、源码、直方图(性能分析)窗口中查看数据，执行跨域分析使用主机模式或使用内置Windows XP Remote Desktop，通过网络远程控制和监测TLA使用Microsoft .NET和COM/DCOM 技术进行远程控制，支持高级数据分析支持广泛的处理器和总线提供全球化的一致性质量及技术应用调试和检验硬件调试和检验处理器/总线集成、调试和检验嵌入式软件针对实时数字系统分析的突破性解决方案泰克提供突破性的数字系统分析工具，使得数字硬件和软件设计人员能够捕获和分析威胁产品开发时间表的难检问题的来源。

TLA7000系列提供了捕获难检问题来源所需的速度，使用大型显示画面及快速系统数据吞吐量，提供了用户希望的查看能力，同时兼容所有所有TLA 模块，保护用户投资。

TLA7012便携式主机和TLA7016台式主机都是模块化主机，支持TLA逻辑分析仪和码型发生器模块。

TLA7012和TLA7016可以配置主或扩展主机，为满足大量的总线和高通道数量要求提供解决方案。

配有TLA7PC1台式机控制器的TLA7016台式主机和基于Microsoft Windows XP Professional PC平台的TLA7012便携式主机，为TLA应用软件提供了用户熟悉的工作环境。

配有TLA7PC1台式控制器的TLA7016台式主机和TLA7012便携式主机提供了多部显示器功能，扩大了桌面查看能力，另外还提供了内置DVD-RW、硬驱和多个USB2.0端口，可以扩容。

Saleae逻辑分析仪应用手册本教程通过图文并茂的方式来讲解，Saleae的用途和实际应用方法一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。

逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如 1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。

以下是一个 Saleae分析一个 UART通信时序和一个 IIC时序的典型例子：从图中我们可以清晰的看到， UART通信在波特率 9600下面，清晰的显示出十六进制数字 0xA9，而下边的 IIC信号一个读数据的时序过程，通道 1是 SDA，通道 2是 SCL，在 1通道中清楚的显示出来，绿点表示起始位，红点表示结束位，第一个是往 0x90这个器件地址写数据 (w是 write的意思 )，第二个表示要读取的地址是 0x40,第三个数据是重新发送器件地址并且是读数据，第 4个字节即读到的数据 0xA9。

是不是感觉非常方便快捷呢。

二、软件安装以及软件基本应用首先安装 logic software，软件在光盘里有配套，同时也可以到官方网站下载，下载地址是： /downloads。

这里有各种系统版本支持，请下载你所需要的系统支持版本:下载完后，直接双击安装。

安装完后，会在桌面出现一个快捷方式：双击快捷方式，进入后，会出现以下界面：这个逻辑分析仪软件在没有插入硬件的时候，最上边显示的是 Disconnected，可以进行模拟运行 (start simulation),用鼠标点一下后会出现一个模拟的波形，如果你提前设置协议的话 (如何设置协议，后边会讲)，他还会产生符合你协议的波形呢 ~！当然，非真实测到的波形，可以让你提前体验一下，点鼠标左键放大波形，右键缩小波形，滚动鼠标滑轮也可以放大和缩小波形，没有使用硬件之前可以提前体验一下。

MSO3000系列逻辑分析仪和协议分析仪使用手册MSO1000/2000系列逻辑分析仪, 协定分析仪, 简易型示波器使用手册Publish: 2022/12目录第一章安装与设置 (3)硬件安装 (3)软件安装 (3)规格表 (6)规格表–国际版、Microchip版 (8)第二章功能列表与操作 (10)协议分析仪 (10)档案 (10)采集 (11)光标 (22)逻辑分析仪 (23)档案 (24)采集 (29)进阶采集设置 (44)光标 (47)波形显示与解码报告 (50)报告区 (52)总线解码设置 (54)自定义报告设置 (54)第三章技术支持 (55)第一章安装与设置硬件安装将设备以标配的USB 3.0连接线接上计算机的USB 插槽(图一)，待确定连接完成后就可以开启软件使用，并且将信号接到MSO分析仪测试排线中进行测试观察。

若待测物环境许可，建议将信号线和GND 线双绞后再连接到待测物上以提升信号量测质量(图二)。

當信号速度较快(> 150MHz) 时，建议使用短线进行连接。

(圖一)(圖二)软件安装请至皇晶科技官网-下载-项目，选择对应的MSO系列下载。

安装结束后，桌面上与程序集中都有MSO系列的启动图标，可以任选一个来启动MSO ( )。

启动软件后，会出现主菜单画面，可以选择进入逻辑分析仪或协议分析仪。

或者于进入功能窗口后，选择下方的图示来新增逻辑分析仪或协议分析仪窗口或者，点选档案功能项内的新增逻辑分析仪或协议分析仪窗口当出现工作目录可用空间过低(< 50G)的警示窗口，如下图建议更换默认工作目录，选择剩余空间较大的硬盘作为工作目录所在硬盘。

规格表¹ 需加购DP AUX 转接板. ² MSO 全机种支持SVID 总线解码，限与Intel 签CNDA 用户来信索取. ³ SVID 触发& 协议分析仅支持MSO2216B / B+，限与Intel 签CNDA 用户来信索取。

逻辑分析仪Saleae 24M 8CH 逻辑分析仪使用手册00逻辑分析仪Saleae24M8CH逻辑分析仪使用手册逻辑分析仪Saleae24M8CH 逻辑分析仪使用手册一.关于Saleae24M8CH逻辑分析仪----这是协会老师推荐的，确实挺好用，24M的采样频率，普通的单片机开发足够用了，也挺实惠!原理也挺简单，就自己也克隆了一个PCB版本。

有需要可以，咨询邮箱***************欢迎大家交流学习。

它是采用虚拟仪器的思想，通过一个简易的探头。

然后将信号采集后通过USB送到PC上的Salease软件.由软件形成一个直观的波形。

并且能放大缩小来进行分析，也在存储成自定义格式或CSV格式发给其它人分析。

小小的探头上有8路采集杜线线采集控头.因此实际可以充当逻辑分析仪来使用。

别看价格较低,但是能做的事不少，我一直为在教学上如何演示开发板的上各种总线的波形头痛。

象I2C/SPI等。

有了这个工具。

基本上我可以直接来在课常下演示实测的结果了。

同时在低速总线编程，它可以直接充当调试器来使用。

拍下来收货后，在店主的耐心的指导下，我最终完成第一个测试实验，用来测试I2C波形。

二.逻辑分析仪使用-----首先在WINDOWS上安装好Salease的测试软件LogicSetup1.1.4(32-bit).exe.它会安装好USB驱动和SaleaseLogic这个软件。

然后把杜邦线按颜色接线.为了观察方便。

按软件中的频道颜色一一对应接线。

10根杜邦线中，8根是采集线，2根地线。

注意探头盒子上的CH1对应软件中的Channel0.,依次类推。

(这个在下一版最好还是改成跟软件一致),剩下两根白色和灰色充当地线.把小盒子的USB线插入PC机。

会自动识别驱动，此时盒子上的PWR灯(红灯)亮起。

如果把杜邦线插入探测点上.CH1灯(绿灯)亮起，这个整个硬件连续就OK了。

三.信号测量----我第一个测试来测出MINI6410开发板的I2C波形。

Saleae Logic 16 逻辑分析仪使用上手手册Saleae Logic 16购买地址：从2014年六月份开始，Saleae官方开始主推他的1.1.19版本的逻辑分析仪界面。

我在这里给大家介绍一下新软件的采集设置，波形查看以及协议解析等功能和操作步骤。

第一节， 软件的安装SALEAE 官方提供了WINDOWS ，LINUX ，MAC操作系统的软件版本，其中WINDOWS 版本又分32位系统和64位系统。

如果您的电脑是XP 或者WIN7 32位，请安装32位软件，如果是WIN8 或者WIN7 64位，请安装64位软件。

对于WIN7系统的用户如果不知道自己的系统是32位还是64位，可以右击“我的电脑”之后再属性里面看到红色箭头部分指示的是32位系统，您应该选择安装32位软件：这里我用的操作系统是WIN7 32 ，选择安装Logic+Setup+1.1.19+(32-bit)这个安装文件。

之后一路回车安装好软件。

这里不再截图，安装完毕后，可以开启软件，显示出界面：在安装软件的同时，驱动程序已经被注册到系统了了，当插入SALEAE 16逻辑分析仪后就可以自动安装安装驱动。

第二节， 软件界面的总体介绍软件界面基本是左中右的布局，左边主要是采集和显示设置，右边是分析和解析设置，中间是波形显示区域。

软件支持脱机模拟采集，没有实际的硬件也可以感受一下软件的界面和操作。

点，可以在波形区域模拟显示出一些软件生成的数据，如果您设置了解析（解析设置方法在下面讲），可以根据所设置的协议，生成一些符合协议解析要求的模拟数值。

由于默认的演示模式是8通道的，我们可以设置成16通道的。

之后弹出选择演示的设备：我们选择LOGIC16 ，之后界面会出现一些SALEAE16 的设置，这里面的设置的具体内容我们下一节来讲，这里只是感受一下界面。

大家注意官方的硬件是支持0 1 分界点电压的设置，国内所有山寨的都不支持电压调节，电压调节的设置都被直接忽略。
