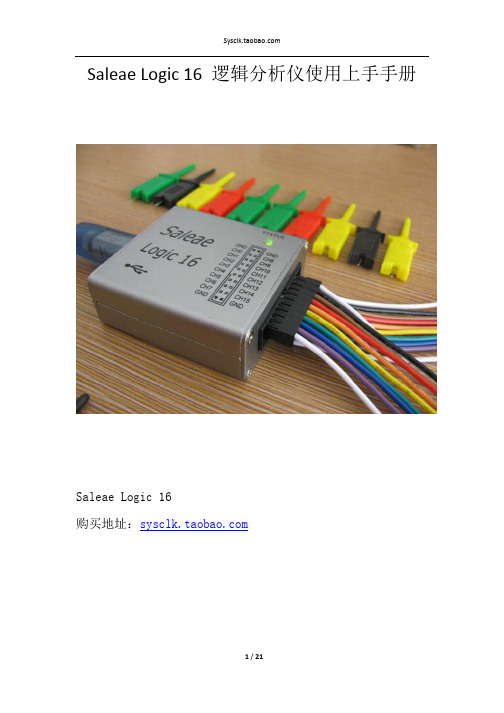

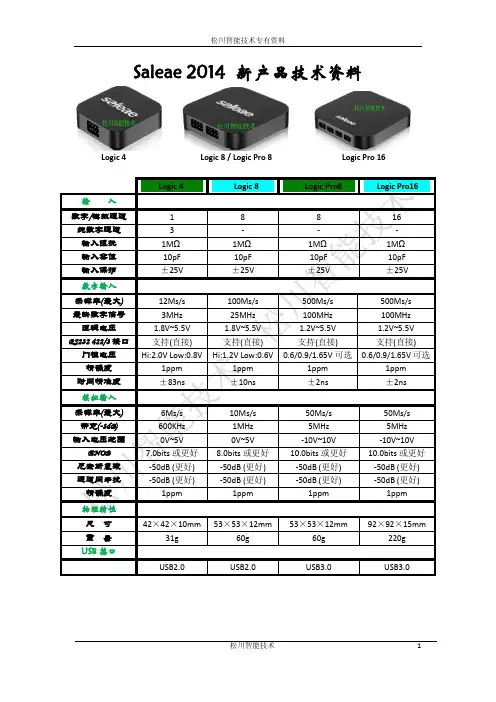

Saleae Logic 16 逻辑分析仪使用上手手册Saleae Logic 16购买地址：从2014年六月份开始，Saleae官方开始主推他的1.1.19版本的逻辑分析仪界面。
我在这里给大家介绍一下新软件的采集设置，波形查看以及协议解析等功能和操作步骤。
第一节， 软件的安装SALEAE 官方提供了WINDOWS ，LINUX ，MAC操作系统的软件版本，其中WINDOWS 版本又分32位系统和64位系统。
如果您的电脑是XP 或者WIN7 32位，请安装32位软件，如果是WIN8 或者WIN7 64位，请安装64位软件。
对于WIN7系统的用户如果不知道自己的系统是32位还是64位，可以右击“我的电脑”之后再属性里面看到红色箭头部分指示的是32位系统，您应该选择安装32位软件：这里我用的操作系统是WIN7 32 ，选择安装Logic+Setup+1.1.19+(32-bit)这个安装文件。
之后一路回车安装好软件。
这里不再截图，安装完毕后，可以开启软件，显示出界面：在安装软件的同时，驱动程序已经被注册到系统了了，当插入SALEAE 16逻辑分析仪后就可以自动安装安装驱动。
第二节， 软件界面的总体介绍软件界面基本是左中右的布局，左边主要是采集和显示设置，右边是分析和解析设置，中间是波形显示区域。
软件支持脱机模拟采集，没有实际的硬件也可以感受一下软件的界面和操作。
点，可以在波形区域模拟显示出一些软件生成的数据，如果您设置了解析（解析设置方法在下面讲），可以根据所设置的协议，生成一些符合协议解析要求的模拟数值。
由于默认的演示模式是8通道的，我们可以设置成16通道的。
之后弹出选择演示的设备：我们选择LOGIC16 ，之后界面会出现一些SALEAE16 的设置，这里面的设置的具体内容我们下一节来讲，这里只是感受一下界面。
大家注意官方的硬件是支持0 1 分界点电压的设置，国内所有山寨的都不支持电压调节，电压调节的设置都被直接忽略。
