JTP型提升绞车和GKT型提升绞车、提升机技术参数:型号说明
下一页

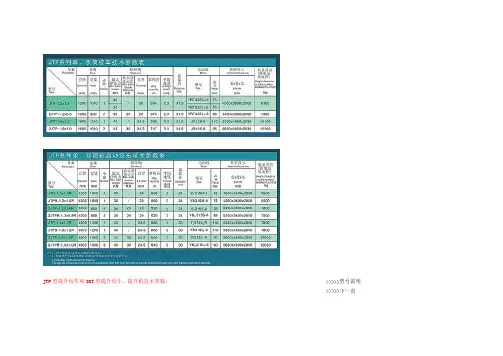

JTP型矿用提升绞车
JTP(B)系列矿井提升绞车
产品简介：
JTP（B）、JK（B）系列矿用提升绞车和矿井提升机主要用于各种矿山，作为提升和下放矿石、物料、机具及人员的提升设备，也可用于港口、码头等场所。
矿用提升绞车和矿井提升机的拖动方式有交流拖动和直流拖动两种。
交流拖动下的调速方式有交流绕线电机转子串接电阻调速和变频调速；控制方式为PLC控制；减速器类型有进口（弗兰德、SEW）减速器和行星传动减速器等。
可根据需要，选择不同的拖动、调速、控制方式和采用不同类型的减速机来满足现场的拖动工艺要求。
矿用提升绞车和矿井提升机配套用液压站选用电液比例调压装置，电流、油压线性关系好，动态响应快，调压稳定，此液压站已获得国家专利。
变频调速PLC控制的矿用提升绞车和矿井提升机结构更加合理，外观更加美观，操作更加简单可靠，由于大大减少了控制柜数量和去掉了一大堆电阻，从而大大缩小了整机体积，节约了机房面积，使机房布局更加紧凑宽敞。
绞车型号：JD-11.4KW ；绞车额定牵引力（F）：10 KN；
绞车钢丝绳直径（φ）：12.5 mm；
绞车用钢丝绳每米重量（q）：0.5412 Kg；
绞车用钢丝绳最小总破断力（Q）：80.1 KN
绞车型号：JD-25KW ；绞车额定牵引力（F）：16 KN；
绞车钢丝绳直径（φ）：15.5 mm；
绞车用钢丝绳每米重量（q）：0.8457 Kg；
绞车用钢丝绳最小总破断力（Q）：125 KN。
绞车型号：JD-40KW ；绞车额定牵引力（F）：25 KN；
绞车钢丝绳直径（φ）：18.5 mm；
绞车用钢丝绳每米重量（q）： 1.218 Kg；
绞车用钢丝绳最小总破断力（Q）：218 KN。
绞车型号：JH-14KW ；绞车额定牵引力（F）：140 KN；
绞车钢丝绳直径（φ）：22.0 mm；
绞车钢丝绳绳速：0.10m/s
25.4mm =1"
将1"分为8份,
5分=25.4*5/8=15.8mm
相当于15mm或16mm直径钢丝绳
提问者评价
实际上标准的五分绳是15.5mm，不知道是怎样规定的，你的答案最接近，谢谢！
JYB系列运输绞车主要技术参数：。

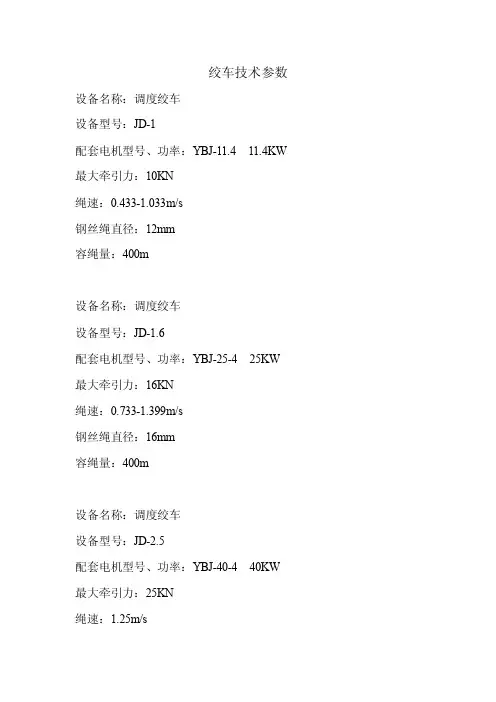

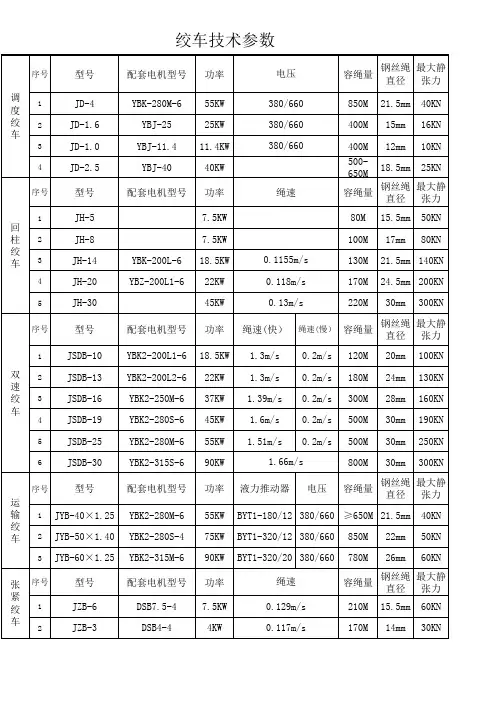

绞车技术参数设备名称：调度绞车设备型号：JD-1配套电机型号、功率：YBJ-11.4 11.4KW 最大牵引力：10KN绳速：0.433-1.033m/s钢丝绳直径：12mm容绳量：400m设备名称：调度绞车设备型号：JD-1.6配套电机型号、功率：YBJ-25-4 25KW 最大牵引力：16KN绳速：0.733-1.399m/s钢丝绳直径：16mm容绳量：400m设备名称：调度绞车设备型号：JD-2.5配套电机型号、功率：YBJ-40-4 40KW 最大牵引力：25KN绳速：1.25m/s钢丝绳直径：20mm容绳量：600m设备名称：调度绞车设备型号：JD-4配套电机型号、功率：YBJ-55-4 55KW 最大牵引力：40KN绳速：1.25m/s钢丝绳直径：22mm容绳量：750m设备名称：回柱绞车设备型号：JH2-5配套电机型号、功率：YB132M-4 7.5KW 最大牵引力：50KN绳速：0.13/0.21m/min钢丝绳直径：16mm容绳量：80米设备名称：回柱绞车设备型号：JH2-8配套电机型号、功率：YB160M-6 7.5KW最大牵引力：80KN绳速：0.072/0.11 m/min钢丝绳直径：17mm容绳量：100米设备名称：回柱绞车设备型号：JH-6配套电机型号、功率：YB160M-4 11KW 最大牵引力：56.4KN绳速：0.118 m/min钢丝绳直径：14mm容绳量：120米设备名称：回柱绞车设备型号：JH2-14配套电机型号、功率：YB200L-6 18.5KW 最大牵引力：140KN绳速：0.168 m/min钢丝绳直径：23mm容绳量：170米设备名称：双速绞车设备型号：SDJ-8配套电机型号、功率：YB2-160M-6 7.5KW 最大牵引力：100/13KN绳速：4.17-6.88/30.87-50.92m/min钢丝绳直径：17mm容绳量：200米设备名称：双速绞车设备型号：SDJ-14配套电机型号、功率：YB200L-6 18.5KW 最大牵引力：140/21KN绳速：7.29-10.63/47.67-69.45m/min钢丝绳直径：21.5mm容绳量：155米设备名称：双速绞车设备型号：JDHB25/37配套电机型号、功率：YBK2-225M-6 30KW 最大牵引力：250/37KN绳速：7.756-11.56/53.31-80.1 m/min钢丝绳直径：26mm容绳量：200米设备名称：双速绞车设备型号：SDJ-28A配套电机型号、功率：YB250M-6 37kw 最大牵引力：280/32KN绳速：7.78-12.45/62.4-99.79 m/min钢丝绳直径：26mm容绳量：325米。
20t回柱绞车技术参数
（原创版）
目录
1.JH-20 回柱绞车说明书概述
2.JH-20 回柱绞车的技术参数
3.JH-20 回柱绞车的组成结构
4.JH-20 回柱绞车的应用场景
5.JH-20 回柱绞车的安全使用要求
正文
JH-20 回柱绞车是一种矿用回柱绞车，主要应用于煤矿井下回柱放顶的工作。
它具有牵引力大、稳定性好、操作简便等特点，特别适用于薄煤层和急倾斜采煤工作面，以及在各种采煤工作面上回收沉入底板或被矸石长结的金属支柱。
此外，它还可用作移溜槽、搬移皮带运输机头等辅助牵引工作。
JH-20 回柱绞车的技术参数主要包括钢丝绳平均静张力、电动机功率、卷筒装置、底座等。
其中，钢丝绳平均静张力为 200KN，绞车牵引力大，可以满足不同工作面的需求。
电动机功率根据不同型号有所不同，一般为11KW 至 30KW 不等。
卷筒装置是绞车的核心部件，负责收放钢丝绳，其
结构应稳定可靠，保证绞车的正常运行。
底座是绞车的支撑部分，需要具有足够的强度和稳定性，以保证绞车在工作过程中的安全。
JH-20 回柱绞车的组成结构主要包括电动机、涡轮传动箱、卷筒装置、底座等部分。
电动机通过涡轮传动箱驱动卷筒装置，实现钢丝绳的收放。
底座作为支撑部分，需要具有足够的强度和稳定性，以保证绞车在工作过程中的安全。
JH-20 回柱绞车的应用场景主要包括煤矿井下回柱放顶、金属支柱回
收、移溜槽、搬移皮带运输机头等辅助牵引工作。
在使用过程中，需要遵守相关安全规定，确保绞车的安全运行。
小绞车主要技术参数绞车选型
一、圆轴小绞车选型
1、工作面积：需考虑圆轴小绞车安装面积大小，满足被绞物料侧边
的位置和尺寸，以及绞车本身的位置和尺寸，并考虑有足够的位置安装其
他设备。
2、起重量：根据被绞物料的重量以及所需要求起重量大小，来确定
绞车选型，并考虑本身重量的影响。
3、运行载荷：考虑绞车承受负荷，圆轴小绞车分为单缸和多缸，单
缸拉力范围较小，耐受性较低，承载能力相对较低，多缸绞车拉力范围较大，耐受程度高，可承载大的负荷，承载力强。
4、运行环境：选型时需考虑绞车在实际应用中的运行环境，不同的
环境下选择的绞车型号不尽相同，可根据需要选择合适的绞车型号。
二、圆轴小绞车主要技术参数
1、动力性能参数：功率、扭矩、转速及制动情况。
2、形式参数：绞车架结构设计，选择恰当类型及规格，绞车尺寸小、合理搭接，绞车结构简洁，偏心轮中心间隙及间隙范围，绞车外壳要求满
足特殊场合应用（腐蚀防护），安装螺栓规格和材料的考虑。
3、安全性能参数：轴承安装尺寸和材料的考虑，绞绳的采用和安装，制动器的结构及动力参数。

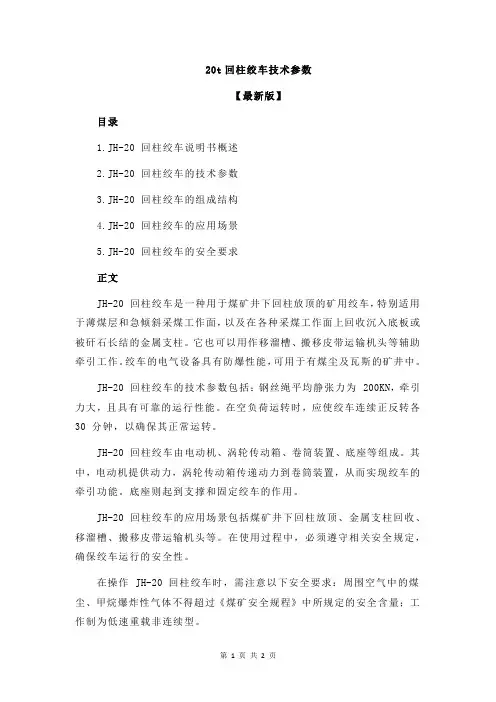

20t回柱绞车技术参数
【最新版】
目录
1.JH-20 回柱绞车说明书概述
2.JH-20 回柱绞车的技术参数
3.JH-20 回柱绞车的组成结构
4.JH-20 回柱绞车的应用场景
5.JH-20 回柱绞车的安全要求
正文
JH-20 回柱绞车是一种用于煤矿井下回柱放顶的矿用绞车，特别适用于薄煤层和急倾斜采煤工作面，以及在各种采煤工作面上回收沉入底板或被矸石长结的金属支柱。
它也可以用作移溜槽、搬移皮带运输机头等辅助牵引工作。
绞车的电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井中。
JH-20 回柱绞车的技术参数包括：钢丝绳平均静张力为 200KN，牵引力大，且具有可靠的运行性能。
在空负荷运转时，应使绞车连续正反转各30 分钟，以确保其正常运转。
JH-20 回柱绞车由电动机、涡轮传动箱、卷筒装置、底座等组成。
其中，电动机提供动力，涡轮传动箱传递动力到卷筒装置，从而实现绞车的牵引功能。
底座则起到支撑和固定绞车的作用。
JH-20 回柱绞车的应用场景包括煤矿井下回柱放顶、金属支柱回收、移溜槽、搬移皮带运输机头等。
在使用过程中，必须遵守相关安全规定，确保绞车运行的安全性。
在操作 JH-20 回柱绞车时，需注意以下安全要求：周围空气中的煤尘、甲烷爆炸性气体不得超过《煤矿安全规程》中所规定的安全含量；工作制为低速重载非连续型。

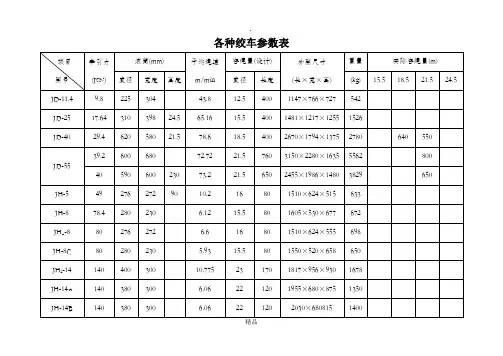

各种绞车参数表精品正提绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静张力Sbmax：Sbmax =Qd（sinα+f1cosα）+Pk×Lc(sinα+f2ccosα)式中：Sbmax：最大静张力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度；Pk：钢丝绳的单重，Kg/m；Lc：提升距离，m；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；f2：钢丝绳的磨擦阻力系数，通常取0.40；(2)、安全系数的测定：Sb/Sbmax≥6.5;根据规程规定,即计算值大于6.5时,钢丝绳满足提升要求。
对拉绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静张力Sbmax：Sbmax =Qd（sinα+f1cosα）式中：Sbmax：最大静张力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；(2)、安全系数的测定：Sb-3×F/Sbmax≥6.5;根据规程规定,计算值大于6.5时,钢丝绳满足提升要求。
F:绞车牵引力,千克力.(25KW绞车牵引力为1800千克力)（二）提升运输能力验算1、各类绞车具体技术要求参数绞车及钢丝绳运输时最大端载荷为：Q总=Q（Sinα±f1Cosα）+qL(Sinα±f2Cosα)。
钢丝绳安全系数：m=Qq/Q总式中：Q----提升或拖运设备重量；q----每m钢丝绳单重；α--- 巷道坡度；f1----设备或车辆运动阻力系数轨道提升运输取0.01，底板拖运取0.3；f2----提升钢丝绳运动阻力系数轨道提升运输取0.02，底板拖运取0.02。
Qq---- 钢丝绳破断拉力。
M ----钢丝绳安全系数，轨道提升运输取6.5，底板拖运取3.5。

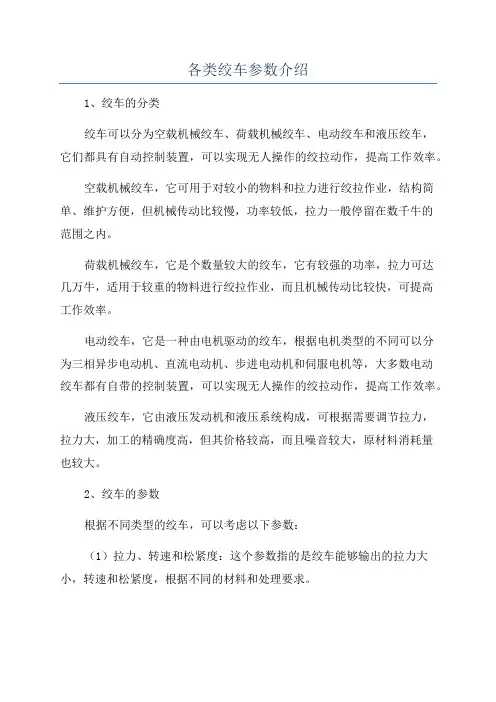

各类绞车参数介绍
1、绞车的分类
绞车可以分为空载机械绞车、荷载机械绞车、电动绞车和液压绞车，
它们都具有自动控制装置，可以实现无人操作的绞拉动作，提高工作效率。
空载机械绞车，它可用于对较小的物料和拉力进行绞拉作业，结构简单、维护方便，但机械传动比较慢，功率较低，拉力一般停留在数千牛的
范围之内。
荷载机械绞车，它是个数量较大的绞车，它有较强的功率，拉力可达
几万牛，适用于较重的物料进行绞拉作业，而且机械传动比较快，可提高
工作效率。
电动绞车，它是一种由电机驱动的绞车，根据电机类型的不同可以分
为三相异步电动机、直流电动机、步进电动机和伺服电机等，大多数电动
绞车都有自带的控制装置，可以实现无人操作的绞拉动作，提高工作效率。
液压绞车，它由液压发动机和液压系统构成，可根据需要调节拉力，
拉力大，加工的精确度高，但其价格较高，而且噪音较大，原材料消耗量
也较大。
2、绞车的参数
根据不同类型的绞车，可以考虑以下参数：
（1）拉力、转速和松紧度：这个参数指的是绞车能够输出的拉力大小，转速和松紧度，根据不同的材料和处理要求。
矿用绞车及钢丝绳技术参数1.绞车额定载荷：矿用绞车的额定载荷是指在正常工作条件下，绞车能够承载的最大重量。
额定载荷的大小取决于绞车的型号和设计参数，可以从几吨到上百吨不等。
2.静止起升力：静止起升力是指绞车静止运行时能够提供的最大起升力。
这个参数通常比额定载荷要大，因为在绞车不运行时，起重物重量会对绞车产生更大的影响。
3. 钢丝绳直径：矿用绞车使用的钢丝绳直径通常在10mm到40mm之间。
钢丝绳的直径越大，承载能力也越大。
4.钢丝绳长度：钢丝绳的长度取决于绞车使用的工作距离。
短距离的绞车通常使用较短的钢丝绳，而长距离绞车需要使用较长的钢丝绳。
5.绞车工作速度：绞车的工作速度是指提升和下降起重物的速度。
这个参数通常以米/分钟为单位进行计算。
6.绞车起升高度：绞车起升高度是指绞车可以提升起重物的最大高度。
起升高度的大小取决于钢丝绳长度和绞车设计参数。
7.电机功率：绞车使用电动机作为驱动设备，电机功率是指驱动绞车运行所需的功率。
电机功率的大小与绞车的额定载荷和工作速度有关。
8.频率变频范围：现代绞车多使用频率变频控制技术，可以根据实际工况需求调整绞车的运行频率。
频率变频范围是指绞车运行频率可调整的范围。
9.自动化控制系统：矿用绞车通常配备自动化控制系统，用于实时监控和控制绞车的工作状态。
自动化控制系统可以提高绞车的安全性、可靠性和工作效率。
总结起来，矿用绞车的技术参数包括绞车额定载荷、静止起升力、钢丝绳直径和长度、工作速度、起升高度、电机功率、频率变频范围、自动化控制系统等。
这些参数的大小和选择需要根据具体的工作需求和安全要求来确定。
不同矿山、不同工况下的绞车和钢丝绳技术参数也会有所差异。
.. .. . 产品图片
技术参数 项目 JD系列调度绞车 型号 JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02 绳速(m/s) 0.53 0.7 0.73 1.086 绳径(mm) 7.7 12 12.5 15.5 容绳量(m) 100 250 400 400
卷筒 宽度(mm) 直径(mm)
电动机 型号 功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380 外形尺寸 长(mm) 宽(mm) 高(mm) 传动比 总重(Kg) 232 370 542 1370 主要用途 主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。
Jd系列 产品图片
技术特征 JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。 .. .. . JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等 辅助牵引工作。 JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。
技术参数 型号 JD-1（JD-11.4） JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45) 牵引力 KN 10 16 25 30 绳速 m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632 容绳量 m 400 400 650 650 绳径 mm Φ12 Φ16 Φ20 Φ20 电机动车辆功率 kw 11.4 52 40 45 外型尺寸 mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重 kg 550 1460 2800 2800 主要用途 JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。
技术参数 型号 JD-1 JD-1.6 JD-2.5 JD-4 .. .. . 技术参数 (JD-11.4) (JD-25) (JD-40) (JD-55) 牵引力 kN 10 16 25 40 钢丝绳直径 mm 12.5 15 18.5 21.5 容绳量 m 400 400 400 760 电动机功率 kW 11.4 25 40 55 电压 V 380/660 380/660 380/660 380/660
外形尺寸 (长×宽×高) mm 1120× 766× 727 1435× 1217× 1255 2670× 1794× 1375 3150× 2280×
1635
质量 kg 542 1542 2700 5600
JDD-22(C)
技术参数 牵引力（Kn） 平均绳速（m/s） 钢丝绳直径（mm） 电动机功率（kW） 电压（V） 质量（kg） 137 0．115 22 22 380/660 2668 主要用途 本绞车适用于铁道站调运车辆，亦可用来拖运重物。
JDM 技术特征 绞车由电动机、减速器、摩擦轮组成。具有结构先进、体积小、重量轻、效率高、操作方便、投资费用少、维护费用低等特点。用本系列各型绞车，配以各种辅机和电器设备，即可组成合理的调车系统。
技术参数 型 JDM-14 2JDM-20 2JDM-25 2JC-200 4JC-250 2JDM-30 .. .. . 号 牵引力 KN 140 200 250 200 250 300
工作绳速 m/s 0.115 0.15 0.15 0.15 0.15 0.16
回绳速度 m/s 0.115 0.15 0.30 0.15 0.15 0.32
绳径 mm Φ26 Φ32 Φ32 Φ32 Φ32 Φ36
电机功率
kw 22 30 40/55 30 37 47/67
外型尺寸 mm 2658*984*983 2235*1980*1300 2295*2380*1300 2270*2312*1300 2610*2276*1030 2413*2540*1360
机重 kg 2580 5080 5830 5560 6660 6650
注：JDM-14型又称JDD4-22，20，25，30型均为双速型，所列技术参数如因设计有所改动

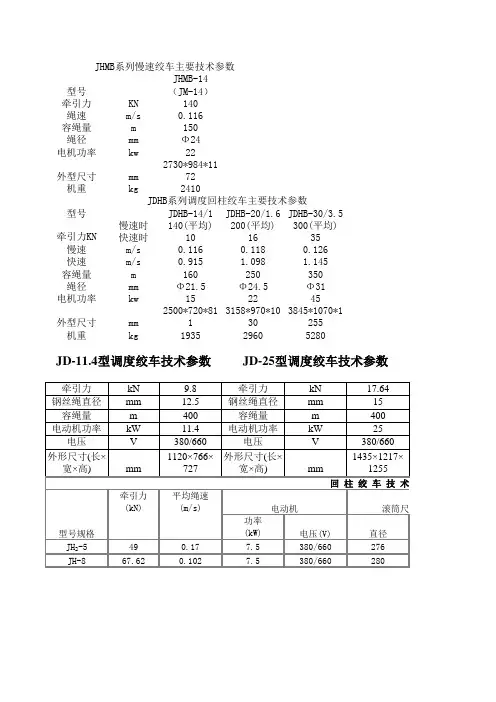

JDHB
技术参数 型号 JDHB-14/1 JDHB-20/1.6 JDHB-30/3.5
牵引力KN 慢速时 140(平均) 200(平均) 300(平均) 快速时 10 16 35 慢速 m/s 0.116 0.118 0.126 快速 m/s 0.915 1.098 1.145 容绳量 m 160 250 350 绳径 mm Φ21.5 Φ24.5 Φ31 电机功率 kw 15 22 45 .. .. . 外型尺寸 mm 2500*720*811 3158*970*1030 3845*1070*1255 机重 kg 1935 2960 5280
JHS
技术特征 该产品系我公司2001年最新开发的实用型专利产品，在结构上采用了球面蜗轮副传动，手动拨叉实现换挡调速，快速可到慢速的5－6倍，可大提高工作效率，与传统的双速纺车相比有结构紧凑、体积小、噪音低、运转平稳、调速灵活、安全可靠、手动刹车、断电自锁等特点。
技术参数 型号 JHS-8(慢、快速) JHS-14(慢、快速) JHS-20(慢、快速) 最大牵引力 KN 80 13 140 24 220 46 最小牵引力 KN 62.3 10.69 97 17 110 25 最大绳速 m/s 0.103 0.69 0.14 0.78 0.18 0.87 最小绳速 m/s 0.092 0.567 0.09 0.53 0.10 0.480 容绳量 m 100 200 250(340) 绳径 mm Φ15.5 Φ22 Φ25(22) 电机功率 kw 7.5 15 22 外型尺寸 mm 1856*612*816 2378*772*982 2680*970*1200 机重 kg 845 1900 2960 主要用途 JHS型双速系列回柱绞车均具有隔爆性能，主要适用于煤矿井下回柱放顶，亦可在运输、牵引中作运料、移溜槽等辅助工作。
JH 技术特征 JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。
技术参数 .. .. . 型号 JH-8 JH-14 JH-20 JH-30 牵引力 KN 80 140 200 300 绳速 m/s 0.10 0.11 0.124 .0.13 容绳量 m 80 130 170 220 绳径 mm Φ15.5 Φ22 Φ24.5 Φ31 电机功率 kw 7.5 11/18.5 18.5/22 45 外型尺寸 mm 1600*530*670 2060*680*935 2560*968*797 3300*1075*1034 机重 kg 650 1450 2500 4460 主要用途 JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等 辅助牵引工作
JHSB
技术特征 1. 采用“双轴多级”传动特点，实现了大的传动比。 2. 采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的一体化。 3. 采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。 4. 传动效率高、工作效率高、容绳量大、节能。 5. 操作简单、使用方便，并具有可靠的双闸制动。 6. 结构工艺简单，可靠，成本低。 7. 使用寿命长、维护维修费用低。 技术参数 规格技术参数 JDHB—140 JDHB—200 JDHB—260 JDHB—320 JDHB--380
慢速 牵引力 最大 kN 140 200 260 320 380 最小 kN 91.6 129 180 205 280 绳速 最大 m/min 12.3 12.5 12.0 13.0 13.0
最小 m/min 8.1 8.1 8.1 8.3 8.3
减速比 i 170.5 191.8 211 226.2 256 快牵引力 最kN 22.1 29.1 36.6 43.4 52.0
