JD-40绞车技术要求

JD—40调度绞车技术要求
一、设备名称：运输绞车
二、参考型号：JD—40
三、遵循的主要技术标准规范
四、使用环境条件：环境温度为-10℃-+40℃，环境相对湿度在95﹪，周围空
气中的甲烷、煤尘、硫化氢和二氧化碳等不得超过（煤矿安全规程）中所规定的安全含量。

五、技术参数和要求：
1、牵引力(N) ≥30000
2、绳速（M/S）
最大 1.45 最小 1.16 平均 1.31
3、容绳量（M）≥600
4、钢丝绳直径（mm） 18.5
5、卷筒尺寸（直径×宽度毫米）≥620×580
6、电动机型式防爆型
7、电动机功率（KW） 40
8、转数（转/分）≥1470
9、电压 660/1140
10、主机及附件必须是具有在有效期内煤矿矿用产品安全标志证书（MA证）、防爆合格证及产品合格证。

六、产品资质要求：具有有效期内煤矿矿用产品安全标志证书（MA证）、防爆
合格证及产品合格证和全国工业产品生产许可证。

七、售后服务及质保期要求：产品自安装使用1年内，因制造质量问题而发生
损坏或不能正常工作，免费维修或更换配件，产品出现质量问题24小时内作出响应。

八、生产日期：日历天
九、交货期：合同签订后日历天
十、到货地点：唐山矿业公司
注：需要附带绞车专用使用工具。

开滦唐山矿业公司开拓区
2012-5-23。

三：附：绞车选型计算JD-40KW绞车选型计算1、已知条件：A：开门矿车自身质量及载货量：G=6270kgB：斜坡长度：L=140m，坡度：α=19°C：钢丝绳规格：Φ18.5— 6×7钢丝绳每米质量：m p=126kg/100m=1.26kg/mD：（1）f1：矿车运行阻力系数：0.015（2）f2：钢丝绳运行阻力系数：0.2则：F挂=g·G（sinα+f1sin19°）+g·m p·L（sin19°+f2cos19°） =10×6270（0.33+0.00495）+10×1.26×140（0.33+0.1891） =21001.365+915.6924=21916.0574N=21.916KN2、钢丝绳破断拉力校核：已知：钢丝绳破断拉力F拉≈500×直径×直径=500×18.5×18.5=17112.5kg换算系数λ=0.85钢丝绳破断拉力总和为：F拉/λ=85.05.17112=201323.5N=201.32KN即：Φ18.5—6×7钢丝绳的破断拉力总合为：201.32KN。

实际钢丝绳提升安全系数为：201.32KN/21.916KN=9.2 经校核实际钢丝绳的安全系数为9.2，大于《煤矿安全规程》第四百零一条规定的6，故符合标准，可以使用。

3、JD-40绞车的牵引力为29.4KN，实际重物为21.916KN，经对比可选用JD-40型绞车。

调度绞车技术参数型号牵引力钢丝绳直径容绳量绳速电机功率总重JD-25 18KN 15mm 400m 1.086m/s 25KW 1086Kg JD-40 30KN 20mm 650m 1.373m/s 40KW 2870Kg JD-55 40KN 21.5mm 760m 1.217m/s 55KW。

常用绞车技术参数JD-11.4调度绞车牵引力：10KN绳径：12.5mm(4分绳)容绳量：400m外形尺寸：1120*766*727mm （长*宽*高）注解：使用极限1.建议在角度小于12度的进水平巷道中使用；在旱拉情况下，最大载重为4吨，最大运输角度为12度，采用12.5mm（4分绳），运输长度为400m,所需绞车牵引力为9.285KN，钢丝绳安全系数为8.626。

满足绞车和钢丝绳选型要求。

2.建议在角度小于10度的进水平巷道中使用；在旱拉情况下，最大载重为5吨，最大运输角度为10度，采用12.5mm（4分绳），运输长度为400m,所需绞车牵引力为9.6728KN，钢丝绳安全系数为8.280。

满足绞车和钢丝绳选型要求。

JD-25KW调度绞车钢丝绳静拉力（牵引力）：16KN钢丝绳直径：15.5mm（5分绳）容绳量：400m外形尺寸：长*宽*高=1460*1212*1267mm注解：使用极限建议在角度小于7度的进水平巷道中使用；在旱拉情况下，最大载重为11吨，最大运输角度为7度，采用15.5mm（5分绳），运输长度为400m,所需绞车牵引力为15.1KN，钢丝绳安全系数为8.275。

满足绞车和钢丝绳选型要求。

JD-40（A）调度绞车牵引力：25KN钢丝绳直径：18.5mm（6分绳）容绳量：500m外形尺寸：长*宽*高=1830*1794*1390mm注解：使用极限建议在角度小于10度的进水平巷道中使用；在旱拉情况下，最大载重为12吨，最大运输角度为10度，采用18.5mm（6分绳），运输长度为500m,所需绞车牵引力为23.52KN，钢丝绳安全系数为7.65。

满足绞车和钢丝绳选型要求。

JD-55调度绞车牵引力：39.2KN钢丝绳直径：21.5mm（7分绳）容绳量：760m外形尺寸：长*宽*高=3150*2280*1635mm注解：使用条件极限载重总重量在8.5t；沿线运输最大坡度角为21度；钢丝绳采用21.5mm （7分绳）；牵引长度760m；绞车所需牵引力为37.17KN；钢丝绳安全系数为6.604。

1 概述1.1产品特点JD-2.5型调度绞车采用行星齿轮传动，具有结构紧凑、刚性好、启动平稳、操作灵活、制动可靠、噪声低、安装移动方便、效率高等特点。

1.2用途JD-2.5型调度绞车适用于矿井井下调度矿车或其它辅助牵引，亦可用于地面装载调度矿车及在中间巷道拖运矿车和其它运输。

当配置隔爆电气设备时，可用于矿井中有煤尘或瓦斯存在的爆炸性危险场所。

1.3型式与型号表示方法绞车的工作机构为卷筒缠绕式，传动型式为行星齿轮传动。

J D —2.5外层钢丝绳最大静张力25 kN调度绞车卷扬机类1.4工作条件与环境1.4.1环境温度-10～+40℃。

1.4.2环境相对湿度不超过95％(+25℃)，海拔高度不得超过1000米。

1.4.3周围空气中的甲烷、煤尘、和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

1.5绞车执行标准GB/T15113-2005、GB20180-2006。

2主要技术参数型号、参数项目JD-2.5 外层钢丝绳最大静张力(kN)25外层钢丝绳速度(m/s) 1.44卷筒直径(mm)Φ620钢丝绳直径(mm)Φ20容绳量(m)400外形尺寸（长×宽×高）(mm）1900×2350×1370绞车质量(kg)2800电动机型号YBJ40—4 隔爆电机功率(kW)40转速(r/min)1450电压(V)380/660 /11403结构特征及工作原理3.1结构特征JD-2.5调度绞车由电动机、卷筒装置、刹车系统、底座、护罩等部件组成。

结构外形见附图1。

3.1.1卷筒装置绞车采用NGW型2K—H两级行星齿轮传动，一级行星齿轮装在左支架内，第二级行星齿轮装在卷筒右侧，主轴贯穿卷筒并支撑在左右支架上，电动机采用法兰盘式固定在左支架上。

传动系统结构见附图3。

3.1.2刹车系统绞车有两个对称的刹车装置，装在电机一侧的刹车可以控制卷筒的运转和停止；右侧刹车用来控制大内齿轮的运转和停止，其具有离合器作用，刹紧时卷筒就进入了工作状态。

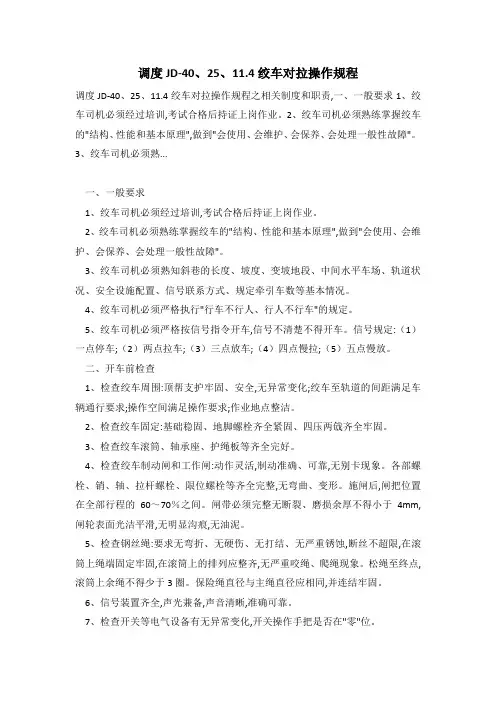

调度JD-40、25、11.4绞车对拉操作规程调度JD-40、25、11.4绞车对拉操作规程之相关制度和职责,一、一般要求1、绞车司机必须经过培训,考试合格后持证上岗作业。

2、绞车司机必须熟练掌握绞车的"结构、性能和基本原理",做到"会使用、会维护、会保养、会处理一般性故障"。

3、绞车司机必须熟...一、一般要求1、绞车司机必须经过培训,考试合格后持证上岗作业。

2、绞车司机必须熟练掌握绞车的"结构、性能和基本原理",做到"会使用、会维护、会保养、会处理一般性故障"。

3、绞车司机必须熟知斜巷的长度、坡度、变坡地段、中间水平车场、轨道状况、安全设施配置、信号联系方式、规定牵引车数等基本情况。

4、绞车司机必须严格执行"行车不行人、行人不行车"的规定。

5、绞车司机必须严格按信号指令开车,信号不清楚不得开车。

信号规定:（1）一点停车;（2）两点拉车;（3）三点放车;（4）四点慢拉;（5）五点慢放。

二、开车前检查1、检查绞车周围:顶帮支护牢固、安全,无异常变化;绞车至轨道的间距满足车辆通行要求;操作空间满足操作要求;作业地点整洁。

2、检查绞车固定:基础稳固、地脚螺栓齐全紧固、四压两戗齐全牢固。

3、检查绞车滚筒、轴承座、护绳板等齐全完好。

4、检查绞车制动闸和工作闸:动作灵活,制动准确、可靠,无别卡现象。

各部螺栓、销、轴、拉杆螺栓、限位螺栓等齐全完整,无弯曲、变形。

施闸后,闸把位置在全部行程的60～70％之间。

闸带必须完整无断裂、磨损余厚不得小于4mm,闸轮表面光洁平滑,无明显沟痕,无油泥。

5、检查钢丝绳:要求无弯折、无硬伤、无打结、无严重锈蚀,断丝不超限,在滚筒上绳端固定牢固,在滚筒上的排列应整齐,无严重咬绳、爬绳现象。

松绳至终点,滚筒上余绳不得少于3圈。

保险绳直径与主绳直径应相同,并连结牢固。

6、信号装置齐全,声光兼备,声音清晰,准确可靠。

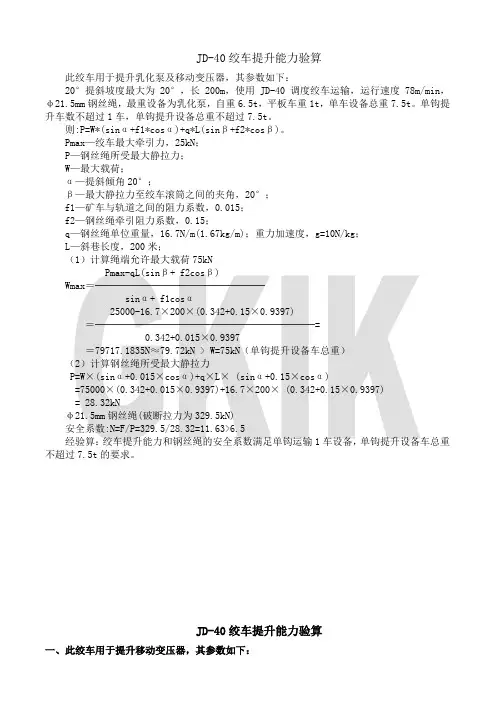

JD-40绞车提升能力验算此绞车用于提升乳化泵及移动变压器，其参数如下：20°提斜坡度最大为20°，长200m，使用JD-40调度绞车运输，运行速度78m/min，φ21.5mm钢丝绳，最重设备为乳化泵，自重6.5t，平板车重1t，单车设备总重7.5t。

单钩提升车数不超过1车，单钩提升设备总重不超过7.5t。

则:P=W*(sinα+f1*cosα)+q*L(sinβ+f2*cosβ)。

Pmax—绞车最大牵引力，25kN；P—钢丝绳所受最大静拉力；W—最大载荷；α—提斜倾角20°；β—最大静拉力至绞车滚筒之间的夹角，20°；f1—矿车与轨道之间的阻力系数，0.015；f2—钢丝绳牵引阻力系数，0.15；q—钢丝绳单位重量，16.7N/m(1.67kg/m)；重力加速度，g=10N/kg；L—斜巷长度，200米；（1）计算绳端允许最大载荷75kNPmax-qL(sinβ+ f2cosβ)Wmax＝─────────────────sinα+ f1cosα25000-16.7×200×(0.342+0.15×0.9397)＝──────────────────────=0.342+0.015×0.9397＝79717.1835N≈79.72kN > W=75kN（单钩提升设备车总重）（2）计算钢丝绳所受最大静拉力P=W×(sinα+0.015×cosα)+q×L× (sinα+0.15×cosα)=75000×(0.342+0.015×0.9397)+16.7×200× (0.342+0.15×0.9397) = 28.32kNφ21.5mm钢丝绳(破断拉力为329.5kN)安全系数:N=F/P=329.5/28.32=11.63>6.5经验算：绞车提升能力和钢丝绳的安全系数满足单钩运输1车设备，单钩提升设备车总重不超过7.5t的要求。

产品图片技术参数项目JD系列调度绞车型号JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02绳速(m/s) 0.53 0.7 0.73 1.086绳径(mm) 7.7 12 12.5 15.5容绳量(m) 100 250 400 400 卷筒宽度(mm)直径(mm)电动机型号功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380外形尺寸长(mm)宽(mm)高(mm)传动比总重(Kg) 232 370 542 1370主要用途主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。

Jd系列产品图片技术特征JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。

JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。

JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。

技术参数型号JD-1（JD-11.4）JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632容绳量m 400 400 650 650绳径mm Φ12Φ16Φ20Φ20电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800主要用途JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。

（一）JD-40调度绞车 1、生产厂家：淮南煤矿机械厂 2、牵引力：30 KN4、容绳量：400m5、钢丝绳直径：φ18.5mm6、钢丝破断拉力总和：176 KN7、卷筒尺寸：620*580mm8、总减速比：42.249、外形尺寸：（长*宽*高）mm 2620*1794*139010、绞车重量（含电动机）：2700公斤（二）JD-55调度绞车1、生产厂家：淮南煤矿机械厂2、牵引力：40KN 4、 容绳量：760m5、钢丝绳直径：φ21.5mm 钢丝绳破断拉力总和：233 KN7、卷筒尺寸（直径*宽度）：600*680mm8、总减速比：33.3 10、整机外形尺寸：（长*宽*高）mm ：3150*2280*165311、绞车重量（含电动机）：5670公斤（三）JD-11.4调度绞车 1、厂家：淮南煤矿机械厂 2、牵引力：9.8 KN 4、容绳量：400m5、钢丝绳直径：φ12.5mm钢丝绳破断拉力总和：78 KN 6、卷筒尺寸：224*304mm 7、总减速比：40.688、外形尺寸（长*宽*高）mm ：1120*766*727 9、绞车重量（含电动机）： 542公斤（四）JD-2.5调度绞车1、生产厂家：徐州矿山设备制造有限公司2、牵引力：25KN 4、容绳量：400m5、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN6、卷筒尺寸（直径*宽度）：φ620*580mm 7、外形尺寸（长*宽*高）：1900*2350*1370 8、绞车重量（含电动机）： 2 800公斤（五）JD-2.5调度绞车1、生产厂家：安徽省宿洲龙华机械制造有限公司2、牵引力：25KN5、容绳量：400m6、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN 7、卷筒尺寸（直径*宽度）：625*580mm 8、外形尺寸（长*宽*高）mm ：1790*1270*14809、绞车重量（含电动机）： 2450公斤 （六）JD-1.6调度绞车1、厂家：徐州矿山设备制造有限公司2、牵引力：16KN 4、容绳量： 400m5、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 6、卷筒尺寸：300*356mm7、外形尺寸（长*宽*高）：1350*1140*1190 8、绞车重量（含电动机）：1460公斤（七）JD-25调度绞车 1、生产厂家：淮南煤矿机械厂2、牵引力：17640牛顿力 4、容绳量：400m5、钢丝绳直径：φ15.5mm6、钢丝破断拉力总和：122 KN7、卷筒尺寸：310*400mm8、外形尺寸 （长*宽*高）：1435*1187*1235 10、绞车重量（含电动机）：1542公斤（八）JY50×1.40S 运输绞车 1、基准层上钢丝绳紧张力：快速：50KN, 慢速：100KN2、基准层上钢丝绳紧速度：快速：1.40m/s,慢速：0.65 m/s5、卷筒尺寸：直径*宽度：φ605*600mm6、容绳量： 700m7、钢丝绳直径：φ24mm8、外形尺寸：3382 *1510 *2232 mm （长*宽*高）9、整机重量（含电动机）：6000公斤 15、轨型：18,22,24kg/m （九）JM2-14 型 回柱绞车 1、生产厂家： 淮南煤矿机械厂 2、牵引力：140 KN4、容绳量： 150m5、钢丝绳直径：φ22mm6、、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比： 17510、绞车重量（含电动机）：2480公斤 11、外形尺寸（长*宽*高）：2655*978*988 （十）JH-14 型 回柱绞车1、生产厂家： 凯胜重工有限公司2、牵引力：140 KN3、平均绳速：0.113 m/s4、容绳量： 150m5、钢丝绳直径：φ22mm6、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比：175 10、绞车重量（含电动机）：2505公斤 11、外形尺寸（长*宽*高）：2792*978*1063（十一）JH-8回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 80m6、钢丝绳直径： 15.5mm钢丝破断拉力总和：122 KN7、卷筒尺寸： 280*320mm 8、传动比：181.29、外形尺寸（长*宽*高）：1550*530*570 10、绞车重量（含电动机）：650公斤（十二）JH-14回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 120m6、钢丝绳直径：φ22mm 钢丝破断拉力总和：233KN7、卷筒尺寸：φ380*300mm 8、总减速比： 1889、外形尺寸（长*宽*高）：20300*680*815 mm10、绞车重量（含电动机）：1400公斤（十三）JH2-5回柱绞车 1、厂家：徐州矿山设备制造厂 2、形式：单滚筒缠绕式 3、牵引力：平均49KN4、绳 速： 平均10.2m/min5、容绳量： 80m6、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 7、卷筒尺寸： 276*272 8、总减速比：1579、外形尺寸：1510*624*515（长*宽*高） 10、绞车重量（含电动机）：622公斤（十四）SDJ-28双速多用绞车生产厂家：江苏省无锡市南泉煤矿设备厂 1、钢丝绳直径：Φ26mm 钢丝绳破断拉力总和：325KN 2、容绳量：325m6、外型尺寸（长*宽*高）：3200*983*1116 mm7、整机重量：4000公斤 8、卷筒尺寸：Φ500*520 mm（十五）JSDB-19双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：400m3、钢丝绳直径：Φ30mm 钢丝绳破断拉力总和：433KN7、外型尺寸（长*宽*高）：3500*1455*1270 mm8、整机重量：5500公斤 9、卷筒尺寸：Φ600*768 mm（十六）JSDB-25双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：500m3、卷筒尺寸：Φ580*730 mm4、钢丝绳规格：直径：Φ30mm 钢丝绳破断拉力总和：433KN8、外型尺寸（长*宽*高）：4010*1210*1135mm9、整机重量：7600公斤（十七）SQ-1200/55型顺槽连续牵引车1、生产厂家：兖矿集团常州科学技术开发研究所2、绞车功率：55KW3、牵引力：50KN4、平均绳速：1m/s5、钢丝绳直径：φ21.5mm6、卷筒尺寸：1200mm7、最大容绳量：500m8、电动机规格型号：YB280M- 69、减速器型号：ZDGYK-111，传动比：12.510、电力液压制动器：YWZ5-31511、外形尺寸（长*宽*高）：2400*1500*140012、轨距：900mm 600mm（十八）SQ-80/75型牵引绞车1、生产厂家：常州科研所2、功率：75KW3、牵引力：60KN4、速度：1～1.7m/S5、钢丝绳直径：φ22mm-φ24 mm6、滚筒直径：φ1200mm7、容绳量：1000m8、电动机：YBK2-280S-49、转速：1480r/min10、减速器型号：DBYK280生产厂家：常州减速机总厂有限公司11、防爆型电力液压推动器：BEd201/6（十九）SQ-80/110B型牵引绞车1、生产厂家：常州科研所2、功率：110KW3、牵引力：80KN4、速度：1～1.67m/S5、钢丝绳直径：φ24mm6、滚筒直径：φ1200mm7、容绳量：1000m8、轨距：900m9、减速器型号：DBYK-28010、防爆型电力液压推动器：Bd301/6（二十）SQ-90/132型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：90KN4、无极变速：0.2～2.4m/S5、钢丝绳直径：φ22～24mm6、滚筒直径：φ1400mm7、容绳量：1000m8、轨距：900m（二十一）JWB110BJ型牵引绞车1、生产厂家：常州市武进矿用设备厂2、功率：110KW3、牵引力：80KN4、无极变速：1～1.67m/S5、钢丝绳直径：Φ24mm6、滚筒直径：φ1200mm7、容绳量： 1000m8、轨距：900m9、减速器型号：CKDCYK280生产厂家：江苏省金象减速机有限公司10、防爆型电力液压推动器：BEd201/611、电力液压鼓式制动器：BYW-500/201(二十二)、SQ-100/132P型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：100KN4、牵引速度：0-1-2 m/S5、钢丝绳直径：φ26mm6、滚筒直径：φ1200mm7、轨距：900m。

JD—40运载能力计算
一、J D—40调度绞车技术数据
1、牵引力25KN
2、绳速最小（里层） 1.115m/s
最大（外层） 1.63m/s
3、卷筒规格φ620mm
4、钢丝绳直径φ18.5
5、容绳量650米
查资料可知：JD—40调度绞车牵引力F=25KN，平板车的重量m=1.5T，牵引距离L=190m，选用φ18.5钢丝绳，其破断拉力F P=219000N，参考重量m c=121.8kg,坡度α=15.70，矿车与轨道的摩擦系数f1=0.015，钢丝绳与地板的摩擦系数f2=0.5，取g=9.8m/s2。

钢丝绳允许的拉力：
当符合《煤矿安全规程》所要求的安全系数，即
钢丝绳与地板的摩擦力及支架与平板车的下滑力总和F P/ F X≥6时，即F X =219000/6=36500 N时，允许载重M为：
36500=(Mg+Lgm c/100)sinα+Mg f1cosα+ Lg m c f2cosα/100
M=1.3×10 4kg
可见，钢丝绳肯定符合要求。

绞车的校核：
当绞车以最大净拉力运行时，绞车的载重量M为
25000=(Mg+Lgm c/100)sinα+Mg f1cosα+ Lg m c f2cosα/100
M=8.9×10 3 kg
由此可知，应该按绞车的净拉力来确定载重。

即载重应为8.9-1.5=7.4吨
按最重的缓冲托辊来计算，每颗21kg算，可知
可运7400÷21=352个
实际运载量应根据现场装车而定。

JD-40KW绞车提升能力核定单位：40107掘进队一、已知：巷道长度195米全岩；倾斜角度：15°；大绳Φ 18.5 Sin15°=0.2588；cos15°=0.9659二、JD-40绞车技术资料；1、牵引力Fjmax：25KN2、滚筒直径D：620mm3、滚筒宽度B：580mm4、绳速v：1.31m/s5、功率P：40KW6、传动比i：42.24三：使用大绳：大绳为Φ18.5；公称抗拉强度：1670Mpa钢丝绳破断拉力总和：184500N参考质量：1.259kg/m。

四、根据矿车连结装置的强度，验算拉车数n1、按拉岩石计算：n1= Pa/（m1+m2）g(sina+wcosa)=60000/（1700+600）×10×（0.2588+0.007×0.9659）=60000/(2300×10×0.265)= 9.8个2、按拉空车计算：n1= Pa/m2g(sina+wcosa)=60000/600×10×（0.2588+0.007×0.9659）=60000/(600×10×0.265)= 14.1个式中：Pa —连接器许用拉力60000N； m1 —一车岩石自重1700kg；m2 —矿车自重600kg；g —动力加速度10m/s²；W —矿车沿轨道运行阻力系数取0.007；WK —钢丝绳阻力系数取0.35；ma —安全系数；L—钢丝绳长度；mp—钢丝绳参考质量；Qp—破断拉力。

五、根据钢丝绳计算拉车数：1、拉岩石：n1= [Qp-mampL（sinα+Wkcosα）g]/ma（m1+m2）(Wcosa+sina)= [184500×10-3-6.5×1.259×195（0.35×0.9659+0.2588）×10]/6.5×（1700+600）×（0.007×0.9659+0.2588）=2.3个2、按拉空车计算：n1= [Qp-mampL（sinα+Wkcosα）g]/ma（m1+m2）(Wcosa+sina)=[184500×10-3-6.5×1.259×195（0.35×0.9659+0.2588）×10]/6.5×600×（0.007×0.9659+0.2588）=8个六：根据绞车确定拉车数：本运输系统为单勾下山运输，故最大静张力与最大静张力差都相等，且都等于重车组位于下部车场开始向上运行时阻力。

JD-55型调度绞车技术参数JD-40型调度绞车技术参数JD-25型调度绞车技术参数JD-11.4型调度绞车技术参数产品简介：JD-4调度绞车主要用于矿井下调度矿车及其它辅助牵引用，亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。

可根据用户要求配置1140/660V隔爆电机，并可双向操作。

JD-1型调度绞车，全国质量行评名列第二名，带安全闭锁刹车装置。

规格型号：JD-4型（原JD-55）卷筒：直径X宽度：φ635X792MM 容绳量: :820M钢丝绳：直径: 22mm 平均绳速:1.33m/s载荷: 拉力：40KN总传动比: 42.24配套电机: 功率55 KW转速:980r/min 型号: YB2-280M-6电压外形尺寸： 2055X2100X1480mm主机重量：3829 kg配套电机设备： QBZ-120N矿用隔爆型（真空）磁力起动器BZA10-3矿用隔爆控制按钮绞车斜坡提升计算最大静张力时，提升长度是否只计算斜坡段的长度而不计算平坡段的长度？[ 标签：绞车,斜坡,张力 ]绞车斜坡提升计算最大静张力时，提升长度是否只计算斜坡段的长度而不计算平坡段的长度？和同事因此有争议，我认为平坡段的钢丝绳的坡度虽近似乎略为0°，如平坡段很短时钢丝绳的自重可忽略不计，但平坡段较长时钢丝绳的自重应计算在内，计算公式如下，对否？那位高人能回答我的问题，请指点，谢谢！其计算公式：Fmax=（G1＋G2）(sinα+f1cosα)+PL1(sinα+f2cosα)此忽略平坡段钢丝绳的自重时的计算公式，下面是不应忽略平坡段钢丝绳的自重时的计算公式。

Fmax=（G1＋G2）(sinα+f1cosα)+PL1(sinα+f2cosα)+PL2(sinβ+f2cosβ)式中：G1：有益载荷10000kgG2：矿车自重1200kgα：提升角度30°β：平坡角度0°P：钢丝绳每米重量，P=4.37kg/mQ d:钢丝绳破断拉力总和795 kN（拟用Φ36-6 ×37 型钢丝绳）L：提升长度斜坡段L1=100m，平坡段L2=50mf1：矿车磨擦阻力系数，取f1=0.01（轨道）f2: 钢丝绳磨擦阻力系数，取f2=0.2（煤矸）。

1 概述1.1产品特点JD-2.5型调度绞车采用行星齿轮传动，具有结构紧凑、刚性好、启动平稳、操作灵活、制动可靠、噪声低、安装移动方便、效率高等特点。

1.2用途JD-2.5型调度绞车适用于矿井井下调度矿车或其它辅助牵引，亦可用于地面装载调度矿车及在中间巷道拖运矿车和其它运输。

当配置隔爆电气设备时，可用于矿井中有煤尘或瓦斯存在的爆炸性危险场所。

1.3型式与型号表示方法绞车的工作机构为卷筒缠绕式，传动型式为行星齿轮传动。

J D —2.5外层钢丝绳最大静张力25 kN调度绞车卷扬机类1.4工作条件与环境1.4.1环境温度-10～+40℃。

1.4.2环境相对湿度不超过95％(+25℃)，海拔高度不得超过1000米。

1.4.3周围空气中的甲烷、煤尘、和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

1.5绞车执行标准GB/T15113-2005、GB20180-2006。

2主要技术参数型号、参数项目JD-2.5 外层钢丝绳最大静张力(kN)25外层钢丝绳速度(m/s) 1.44卷筒直径(mm)Φ620钢丝绳直径(mm)Φ20容绳量(m)400外形尺寸（长×宽×高）(mm）1900×2350×1370绞车质量(kg)2800电动机型号YBJ40—4 隔爆电机功率(kW)40转速(r/min)1450电压(V)380/660 /11403结构特征及工作原理3.1结构特征JD-2.5调度绞车由电动机、卷筒装置、刹车系统、底座、护罩等部件组成。

结构外形见附图1。

3.1.1卷筒装置绞车采用NGW型2K—H两级行星齿轮传动，一级行星齿轮装在左支架内，第二级行星齿轮装在卷筒右侧，主轴贯穿卷筒并支撑在左右支架上，电动机采用法兰盘式固定在左支架上。

传动系统结构见附图3。

3.1.2刹车系统绞车有两个对称的刹车装置，装在电机一侧的刹车可以控制卷筒的运转和停止；右侧刹车用来控制大内齿轮的运转和停止，其具有离合器作用，刹紧时卷筒就进入了工作状态。

煤矿井下常用调度绞车、回柱绞车、无极绳绞车（顺槽连续牵引车）技术参数及基础图集一、绞车运输设备技术参数（一）JD-1，JD-1.6，JD-2系列调度绞车技术参数见（表2-2-1），基础图见（图2-2-1）、（图2-2-2）、（图2-2-3）和（图2-2-4）表2-2-1JD-1、D-1.6型（JD-22）和JD-2型（JD-25）调度绞车技术规范（二）JD-2.5，JD-3系列调度绞车技术参数见（表2-2-2），基础图见（图2-2-5）、（图2-2-6）、（图2-2-7）、（图2-2-8）表2-2-2JD-2.5型（JD-40）和JD-3型（JD-45）调度绞车技术规范（三）JY-4系列调度绞车技术参数见（表2-2-3），基础图见（图2-2-9）、(图2-2-10)、(图2-2-11)表2-2-3执行标准：JB/T9028-1999《运输绞车》（四）JH-8系列回柱机技术参数见（表2-2-4）表2-2-4JH-8系列回柱绞车技术规范（五）JH-14C和JH-20A回柱机技术参数见（表2-2-5），基础图见（图2-2-12）表2-2-5JH-14C和JH-20A型回柱绞车技术规范（六）SDJ系列回柱机技术参数见（表2-2-6），基础图见（图2-2-13）、（图2-2-14）、（图2-2-15）表2-2-6ＳＤＪ系列多用途绞车技术规范二、 顺槽连续牵引车技术规范（一） SQ-1200型顺槽连续牵引车 见表2-2-7表2-2-74.运输能力连续牵引车牵引能力可根据验算程序计算确定，对适应坡度和牵引重量进行计算，一般情况可参考表2-2-7选用，在1500m 运距工况条件下连续牵引车运输能力见表2-2-8表2-2-8绞车、张紧装置及尾轮基础图见（图2-2-17）、（图2-2-18）、（图2-2-19）、（图2-2-20）、（图2-2-21）、（图2-2-22）。

三、 绞车基础图集JD-2.5绞车基础图（济南煤机厂）绞车铸铁底座，厚350mm，孔径30mm，使用螺栓直径26mm。

1、绞车资料坡度：12°坡长：400米矿车最大载重：2700kg绞车型号：JD-40KW 绳径：21.5mm 沿途安设两道甩杆捞车器挂车数：1.5T矿车2辆、平板车1辆2、绞车提升能力校核：Fmax =n（Gz+Gc ）（Sinα+fCosα）+PS L（w+ Sinα）=2（2700+786）（Sin12°+0.02Cos12°）+1.65×400（0.3+ Sin12°）=1720kg﹤F额=1800kg 符合要求Fmax-最大提升能力；n-每钩挂矿车数（取2）；Gz-矿车最大载重（2700kg）；Gc -矿车自重（718kg）；PS-钢丝绳单位重量（1.65kg/m），使用6股19丝∮21.5mm钢丝绳；L-线路长度（取400m）；f-矿车运行阻力系数（0.02）；w-钢丝绳运行阻力系数（0.3）。

3、钢丝绳破断力校核：m'=Qd /Fmax= 15500/1720 =9.01 ﹥m=6.5 符合要求Qd -钢丝绳所有钢丝破断力总和（15500 kg）m-煤矿安全规定系数。

4、电机功率校核：N'= Fmaxv/102ηc=1720×1.06/102×85%=21.02﹤40kw符合要求N'-电机运行实际功率；ηc-机械传动效率（85%）；V-绞车运行平均速度（1.06m/s）。

结论：经校核钢丝绳选∮21.5mm钢丝绳，平板车挂车数为1辆；矿车挂车数空车2辆，重车2辆1、绞车资料坡度：10°坡长：120米矿车最大载重：2700kg绞车型号：JD-25KW 绳径：18.5mm 沿途安设2道甩杆捞车器挂车数：1.5T矿车2辆、平板车1辆2、绞车提升能力校核：Fmax =n（Gz+Gc ）（Sinα+fCosα）+PS L（w+ Sinα）=2（2700+786）（Sin10°+0.02Cos10°）+0.84×120（0.3+ Sin10°）=1395kg﹤F额=1800kg 符合要求Fmax-最大提升能力；n-每钩挂矿车数（取2）；Gz-矿车最大载重（2700kg）；Gc -矿车自重（718kg）；PS-钢丝绳单位重量（1.65kg/m），使用6股19丝∮21.5mm钢丝绳；L-线路长度（取120m）；f-矿车运行阻力系数（0.02）；w-钢丝绳运行阻力系数（0.3）。
