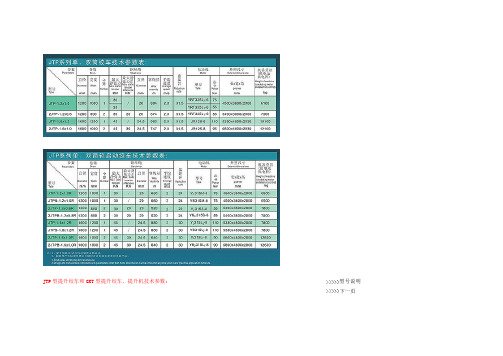

JTP型提升绞车和GKT型提升绞车、提升机技术参数:型号说明
下一页
JTP型矿用提升绞车
JTP(B)系列矿井提升绞车
产品简介：
JTP（B）、JK（B）系列矿用提升绞车和矿井提升机主要用于各种矿山，作为提升和下放矿石、物料、机具及人员的提升设备，也可用于港口、码头等场所。
矿用提升绞车和矿井提升机的拖动方式有交流拖动和直流拖动两种。
交流拖动下的调速方式有交流绕线电机转子串接电阻调速和变频调速；控制方式为PLC控制；减速器类型有进口（弗兰德、SEW）减速器和行星传动减速器等。
可根据需要，选择不同的拖动、调速、控制方式和采用不同类型的减速机来满足现场的拖动工艺要求。
矿用提升绞车和矿井提升机配套用液压站选用电液比例调压装置，电流、油压线性关系好，动态响应快，调压稳定，此液压站已获得国家专利。
变频调速PLC控制的矿用提升绞车和矿井提升机结构更加合理，外观更加美观，操作更加简单可靠，由于大大减少了控制柜数量和去掉了一大堆电阻，从而大大缩小了整机体积，节约了机房面积，使机房布局更加紧凑宽敞。
绞车型号：JD-11.4KW ；绞车额定牵引力（F）：10 KN；
绞车钢丝绳直径（φ）：12.5 mm；
绞车用钢丝绳每米重量（q）：0.5412 Kg；
绞车用钢丝绳最小总破断力（Q）：80.1 KN
绞车型号：JD-25KW ；绞车额定牵引力（F）：16 KN；
绞车钢丝绳直径（φ）：15.5 mm；
绞车用钢丝绳每米重量（q）：0.8457 Kg；
绞车用钢丝绳最小总破断力（Q）：125 KN。
绞车型号：JD-40KW ；绞车额定牵引力（F）：25 KN；
绞车钢丝绳直径（φ）：18.5 mm；
绞车用钢丝绳每米重量（q）： 1.218 Kg；
绞车用钢丝绳最小总破断力（Q）：218 KN。
绞车型号：JH-14KW ；绞车额定牵引力（F）：140 KN；
绞车钢丝绳直径（φ）：22.0 mm；
绞车钢丝绳绳速：0.10m/s
25.4mm =1"
将1"分为8份,
5分=25.4*5/8=15.8mm
相当于15mm或16mm直径钢丝绳
提问者评价
实际上标准的五分绳是15.5mm，不知道是怎样规定的，你的答案最接近，谢谢！
JYB系列运输绞车主要技术参数：。
常用绞车技术参数
1、绞车最大力矩：主要是指绞车的最大输出力矩，单位是牛米（N.m），一般绞车的力矩范围在5-1000牛米之间。
2、绞车极数：指绞车电机的极数，一般为2极、4极、6极、8极、10极、12极，可根据实际情况选择，一般情况以4极为主。
3、绞车电压：指绞车电机的电压，一般是标准电压，常见为220V、380V，也可以根据实际情况选择。
4、绞车转速：指绞车电机的转速，单位是每分钟的圈数，一般情况下，转速以1000转/分钟为标准，也可以根据实际情况选择。
5、绞车电流：指绞车电机的电流，单位是安培（A），一般情况下，电流不能超过所配置的电压值，也可以根据实际情况选择。
6、绞车控制方式：主要指绞车的控制方式，一般分为改变电压、改变转速、改变脉冲和改变电流等，可根据实际情况的需求选择。
7、绞车结构：指绞车的整体结构，一般结构分为外拉型、立式、悬式等，可根据具体情况进行选择。
8、绞车安全装置：指绞车的各种安全装置，主要包括电气设备、安全锁等，可根据实际情况进行选择。
9、绞车特殊要求：指绞车外部环境的特殊要求，如温度、湿度、抗震性能等。
调度绞车系列产品规格及性能JD系列调度绞车主要用于矿井内的上下山、井下车场、中间巷道和采区运输巷等调度矿车、掘进头调度绞车以及进行地面调度和拖拽搬运重物等作业。
亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。
绞车的电器部分可配置隔爆和非隔爆两种形式。
也可根据用户要求配置1140/660V隔爆电机，并可双向操作。
绞车的电气设备均具有防爆性能，可在有瓦斯及煤尘的矿井条件下使用。
JD系列调度绞车结构概述该系列绞车由下列主要部件组成：电动机、卷筒、行星齿轮传动装置、刹车装置和机座。
绞车的传动采用了两组内齿轮传动付和一组行星齿轮系。
电机齿轮与小内齿轮组成一对内齿轮付。
连轴齿轮与另一小内齿轮又组成一对齿轮付。
另一个连轴齿轮为太阳轮，与装在大齿轮架上的两个行星齿轮相啮合，两个行星齿轮与大内齿轮啮合。
电动机运转后，若刹紧大内齿轮上的刹车带（块），同时使卷筒松闸。
此时，行星齿轮一面绕着心轴自转，一面绕着太阳轮公转。
在行星齿轮带动下，通过齿轮架带动卷筒旋转进行工作。
若刹紧卷筒上的刹车带（块），松开大内齿轮，于是卷筒停止工作，行星轮仅绕心轴自转并迫使大内齿轮进行旋转。
如果使卷筒和大内齿轮上的刹车带（块）都松开，则两种运转都有可能出现。
绞车可通过两个刹车装置交替刹紧、松开、调节牵引速度。
绞车的试运转和安装绞车在使用前应进行空运转试车。
试车前先将绞车盘转2-3转，确认无问题时再启动电机，使绞车正反各转15分钟，如果声音不正常或电流过大，应立即停车检查进行调整，最后检查各处地脚螺栓是否紧固，再进行绞车负荷试验。
绞车安装基础选择原则：1、绞车安装地点应平整，视线开阔，便于操作观察。
2、卷筒应与滑轮或矿车挂钩对中，此中心线力求与绞车轴线垂直。
3、绞车使用地点如果经常变动时，可用木板或槽钢作底盘，将绞车紧固其上，然后再用地锚将底盘固定。
如永久安装，绞车可安于混凝土地基上。
绞车安装必须稳定，可靠。
各种绞车技术参数绞车是一种利用绞盘设备进行工作的机械装置，主要应用于各种起重、牵引和拖动工作中。
以下是绞车的各种技术参数：1.钢丝绳参数：- 钢丝绳直径：绞车根据起重或牵引工作的要求，选择适当直径的钢丝绳，一般直径在5mm到50mm之间。
-钢丝绳结构：钢丝绳分为常见的两种结构，即钢芯钢丝绳和纤维芯钢丝绳。
前者具有高强度和耐磨损性，适用于重负荷和恶劣工作环境；后者具有较低的强度和更轻的重量，适用于中等负荷和较好的工作环境。
-钢丝绳长度：绞车配置的钢丝绳长度决定了其工作范围和应用场景。
2.驱动方式：-电动绞车：通过电动机驱动绞盘，具备速度可调和负载能力强等特点，适用于起重、牵引工作。
-液压绞车：通过液压油缸提供动力和控制机械运动，具备高效、平稳的特点，适用于起重和牵引工作。
-手动绞车：通过人工操作绞盘手柄进行起重和牵引工作，适用于小型负载和无电源场所。
3.额定起重力矩：- 绞车的额定起重力矩是指绞车在额定负荷下的最大起重能力。
该参数取决于绞车设计和制造质量，通常以吨(T)、千克(kg)或吨米(t·m)为单位。
4.输送速度：- 绞车的输送速度是指绞盘卷绕钢丝绳的速度。
一般以米/分钟(m/min)作为单位，可以根据工作需求进行调节。
5.动作控制：-绞车的动作控制方式可以分为手动控制和远程控制两种。
手动控制需要操作员在现场进行操作，而远程控制通过无线遥控器或有线控制盒实现，提高了安全性和操作便利性。
6.安全保护：-绞车通常配备多种安全保护装置，包括限位开关、过载保护装置、抱闸制动和紧急停止装置等，确保设备和操作人员安全。
7.安装方式：-绞车有多种安装方式，包括地面安装、悬挂安装和车载安装等。
根据工作场景和要求选择合适的安装方式。
8.应用场景：-绞车广泛应用于各个领域，包括建筑工地、港口、矿山、工厂、物流仓储等。
根据不同场景需求选择合适型号和参数的绞车。
以上是绞车的一些技术参数，不同厂家和不同型号的绞车可能会有所不同，请在选购绞车时根据具体需求和使用场景进行选择。
各种绞车技术参数绞车是一种用于起重与拖拉的装置，主要由绞车本体、起升机构、行走机构、控制系统等组成。
其技术参数主要包括额定起重量、额定速度、起升高度、额定功率、绞车比、载荷稳定性、行驶速度等。
1.额定起重量：绞车的额定起重量是指该绞车能够承载的最大重量。
不同型号的绞车额定起重量不同，一般从几吨到几百吨不等。
选择合适的绞车额定起重量需要考虑实际使用需求，避免超载现象。
2.额定速度：额定速度是指绞车在无负载状态下的工作速度。
绞车的额定速度可以分为起升速度和行驶速度两种。
起升速度是指绞车在起重物体时上升或下降的速度，行驶速度是指绞车在水平方向上行驶的速度。
3.起升高度：起升高度是指绞车能够起升的最大高度。
不同型号的绞车起升高度不同，一般从几十米到几百米不等。
选择合适的绞车起升高度需要考虑实际使用需求，避免高度不足的情况。
4.额定功率：额定功率是指绞车的电机或发动机的额定功率。
绞车的额定功率与其起重能力有关，需要根据实际需求来选择合适的额定功率，以确保绞车能够正常工作。
5.绞车比：绞车比是指绞车的绳轮的直径比例。
绳轮越大，绞车比就越大，可以提高起重物体的速度；绳轮越小，绞车比就越小，可以提高起重物体的力矩。
选择合适的绞车比需要根据起重物体的重量和速度来进行调整。
6.载荷稳定性：载荷稳定性是指绞车在起升过程中起重物体的稳定性。
绞车的载荷稳定性与其起升机构的设计和控制系统相关，需要确保载荷在起升过程中不会晃动或倾斜，以提高工作安全性。
7.行驶速度：行驶速度是指绞车在移动时的速度。
绞车的行驶速度与其行走机构的设计和控制系统相关，需要根据实际工作环境和要求来选择合适的行驶速度，以提高工作效率。
除了上述技术参数外，绞车还有其他一些重要参数需要考虑，例如工作环境温度、工作噪音、防护等级、维护保养等。
在选择和使用绞车时，还应适当考虑这些因素，以确保绞车能够顺利运行并满足工作需求。
各类绞车技术参数绞车是一种用于起重和拖动重物的机械设备。
它们广泛应用于建筑、工程、采矿和航运等领域。
以下是不同类型绞车的技术参数的详细描述：1.铰接式绞车：-铰接式绞车是一种可移动的绞车，它可以通过铰接臂连接到支架上。
-最大起重能力：铰接式绞车的最大起重能力通常在20吨至500吨之间。
-高度：铰接式绞车的高度通常在20米至100米之间。
-臂长：臂长通常在10米至70米之间，具体取决于绞车的型号和用途。
2.桥式绞车：-桥式绞车是一种固定在立柱或横梁上的绞车，它可以沿着横梁或立柱行驶。
-最大起重能力：桥式绞车的最大起重能力通常在1吨至100吨之间。
-跨度：桥式绞车的跨度通常在10米至50米之间，具体取决于绞车的型号和用途。
-行驶速度：桥式绞车的行驶速度通常在5米/分钟至20米/分钟之间。
3.塔式绞车：-塔式绞车是一种高度较大且用于建筑工地的绞车。
-最大起重能力：塔式绞车的最大起重能力通常在2吨至64吨之间。
-高度：塔式绞车的高度通常在20米至100米之间。
-臂长：塔式绞车的臂长通常在20米至80米之间。
-回转角度：塔式绞车通常可以回转360度，以便于灵活操作。
4.矿井绞车：-矿井绞车是一种专门用于矿井中提升矿石和其他重物的绞车。
-最大起重能力：矿井绞车的最大起重能力通常在1吨至100吨之间，具体取决于矿井的需求和限制。
-速度：矿井绞车的速度通常在1米/秒至10米/秒之间，以便快速提升矿石。
-控制系统：矿井绞车通常配备了先进的自动控制系统，用于确保运行的安全和有效性。
以上是一些常见类型绞车的技术参数的简要描述。
不同的绞车具有不同的特点和应用领域，具体的技术参数可能因不同的制造商和型号而有所不同。
在选择绞车时，需要根据具体的需求和要求进行详细的调研和比较，以确保选择最适合的绞车。
产品图片技术参数项目JD系列调度绞车型号JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02绳速(m/s) 0.53 0.7 0.73 1.086绳径(mm) 7.7 12 12.5 15.5容绳量(m) 100 250 400 400 卷筒宽度(mm)直径(mm)电动机型号功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380外形尺寸长(mm)宽(mm)高(mm)传动比总重(Kg) 232 370 542 1370主要用途主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。
Jd系列产品图片技术特征JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。
JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。
JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。
技术参数型号JD-1（JD-11.4）JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632容绳量m 400 400 650 650绳径mm Φ12Φ16Φ20Φ20电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800主要用途JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。
45KW 回柱绞车主要技术参数JH-2045KW 200KN 380/660(V) 0.167m/S 510mm 230m* 0 26mm4548Kg9、整 机外形 尺寸： 3456*1100*1070mm车 型 号： 定功 率：定牵 引 力：机 电 压： 均 绳 速： 筒 直径：绳量：1、绞2、额3、额4、电5、平6、滚7、容8、重 量45KW 回柱绞车主要技术参数1、绞车型号：JH-202、额定功率：45KW3、额定牵引力：200KN4、电机电压：380/660(V)5、平均绳速：0.167m/S6、滚筒直径：510mm7、容量：230m* C 26mm8、重量：4548Kg9、整机外形尺寸：3456*1100*1070mm18.5KW 回柱绞车主要技术参数1、绞车型号：JH-142、额定功率：18.5KW 3、额定牵引力：140KN 4、电机电压：380/660(V)5、平均绳速：0.113m/S6、滚筒直径：400mm7、容绳量：150m* C 21.5mm8、重量：2505Kg9、整机外形尺寸：2792*978*1063mmJD-55KW绞车技术特征绞车型号:一JD-55牵引力(kg):—4000容绳量(m): 021.5mm*760m 绞车重量(kg): — 5670 电动机电压(v): — 38D/660 转速(r/m): — 980 滚筒尺寸(mm): 600 * 680 挂车数:一1辆JD-40KW绞车技术特征绞车型号:一JD-40 牵引力(kg):—3000 容绳量(m):^21.5mm*400m 绞车重量(kg)：—2700 电动机电压(v): — 380/660 转速(r/m): —1470 滚筒尺寸(mm): ^620*580 挂车数:一1辆JD-25KW绞车技术特征绞车型号:一JD - 25牵引力(kg): —1800容绳量(m):如8.5mm*300m 绞车重量(kg):—1370 电动机电压(V)：—380/660 滚转ii(r/m):—1465滚筒尺寸(mm): *310*400 挂车数:一1辆JDJ1.4KW绞车技术特征绞车型号:一JD -11.4 牵引力(kg): —1000 容绳量(m):0l 5.5mm*160m 绞车重量(kg): — 542 电动机电压(v): —380/660 滚转®(r/m):—1460 滚筒尺寸(mm):^224*304 挂车数：—1辆EBZ160 型掘进机操作规程1、只有经过培训合格被授权操作的专职司机才能操作掘进机，司机必须持证上岗。
产品图片技术参数项目JD 系列调度绞车型号JD3 JD5.5 JD1.0 JD1.6 牵引力 (KN) 4.9 8 9.8 18.02绳速 (m/s) 0.53 0.7 0.73 1.086绳径 (mm) 7.7 12 12.5 15.5容绳量 (m) 100 250 400 400宽度 (mm)卷筒直径 (mm)型号电动机功率 (Kw) 3 5.5 11.4 25电压 (V) 380 380 380 380 外形尺寸长(mm)宽(mm)高(mm)传动比总重 (Kg) 232 370 542 1370主要用途主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。
Jd 系列产品图片技术特征JD 系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。
JH 系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。
JH 系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。
技术参数型号JD-1（ JD-11.4）JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45) 牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632 容绳量m 400 400 650 650绳径mm Φ12 Φ16 Φ20 Φ20 电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800主要用途JD 系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。
技术参数型号JD-1 JD-1.6 JD-2.5 JD-4 技术参数(JD-11.4) (JD-25) (JD-40) (JD-55) 牵引力kN 10 16 25 40 钢丝绳直径mm 12.5 15 18.5 21.5 容绳量m 400 400 400 760 电动机功率kW 11.4 25 40 55 电压V 380/660 380/660 380/660 380/6601120×1435 ×2670×3150 ×外形尺寸mm 766×1217 ×1794×2280 ×( 长×宽×高)727 1255 1375 1635 质量kg 542 1542 2700 5600JDD-22(C)技术参数牵引力（ Kn ）平均绳速（m/s）钢丝绳直径（mm）电动机功率（kW）电压（V）质量（kg）1370．1152222380/6602668 主要用途本绞车适用于铁道转载站调运车辆，亦可用来拖运重物。
JDM技术特征绞车由电动机、减速器、摩擦轮组成。
具有结构先进、体积小、重量轻、效率高、操作方便、投资费用少、维护费用低等特点。
用本系列各型绞车，配以各种辅机和电器设备，即可组成合理的调车系统。
技术参数型JDM-14 2JDM-20 2JDM-25 2JC-200 4JC-250 2JDM-30号牵引KN 140 200 250 200 250 300力工作0.115 0.15 0.15 0.15 0.15 0.16m/s绳速回绳0.115 0.15 0.30 0.15 0.15 0.32m/s速度绳mΦ26Φ32Φ32Φ32Φ32Φ36径m电机22 30 40/55 30 37 47/67kw功率外型m 2658*984*98 2235*1980*130 2295*2380*130 2270*2312*130 2610*2276*103 2413*2540*136 尺m 3 0 0 0 0 0寸机kg 2580 5080 5830 5560 6660 6650重注： JDM-14 型又称 JDD 4-22， 20， 25， 30 型均为双速型，所列技术参数如因设计有所改动JDHB技术参数型号JDHB-14/1 JDHB-20/1.6 JDHB-30/3.5慢速时140(平均 ) 200(平均 ) 300(平均 )牵引力 KN快速时10 16 35慢速m/s 0.116 0.118 0.126快速m/s 0.915 1.098 1.145容绳量m 160 250 350绳径mm Φ21.5 Φ24.5 Φ31电机功率kw 15 22 45外型尺寸mm 2500*720*811 3158*970*1030 3845*1070*1255机重kg 1935 2960 5280JHS技术特征该产品系我公司2001 年最新开发的实用型专利产品，在结构上采用了球面蜗轮副传动，手动拨叉实现换挡调速，快速可到慢速的 5－ 6 倍，可大提高工作效率，与传统的双速纺车相比有结构紧凑、体积小、噪音低、运转平稳、调速灵活、安全可靠、手动刹车、断电自锁等特点。
技术参数型号JHS-8(慢、快速 ) JHS-14(慢、快速 ) JHS-20(慢、快速 ) 最大牵引力KN 80 13 140 24 220 46 最小牵引力KN 62.3 10.69 97 17 110 25 最大绳速m/s 0.103 0.69 0.14 0.78 0.18 0.87 最小绳速m/s 0.092 0.567 0.09 0.53 0.10 0.480 容绳量m 100 200 250(340)绳径mm Φ15.5 Φ22 Φ25(22) 电机功率kw 7.5 15 22外型尺寸mm 1856*612*816 2378*772*982 2680*970*1200 机重kg 845 1900 2960主要用途JHS 型双速系列回柱绞车均具有隔爆性能，主要适用于煤矿井下回柱放顶，亦可在运输、牵引中作运料、移溜槽等辅助工作。
JH技术特征JH 系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。
技术参数型号JH-8 JH-14 JH-20 JH-30牵引力KN 80 140 200 300绳速m/s 0.10 0.11 0.124 .0.13容绳量m 80 130 170 220绳径mm Φ15.5 Φ22 Φ24.5 Φ31 电机功率kw 7.5 11/18.5 18.5/22 45外型尺寸mm 1600*530*670 2060*680*935 2560*968*797 3300*1075*1034 机重kg 650 1450 2500 4460主要用途JH 系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作JHSB技术特征1.采用“双轴多级”传动特点，实现了大的传动比。
2.采用“齿 -联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的一体化。
3.采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。
4.传动效率高、工作效率高、容绳量大、节能。
5.操作简单、使用方便，并具有可靠的双闸制动。
6.结构工艺简单，可靠，成本低。
7.使用寿命长、维护维修费用低。
技术参数规格技术参数JDHB —140 JDHB — 200 JDHB — 260 JDHB — 320 JDHB--380 最kN 140 200 260 320 380 大牵引力最kN 91.6 129 180 205 280 小慢最速m/min 12.3 12.5 12.0 13.0 13.0 大绳速最m/min 8.1 8.1 8.1 8.3 8.3 小减速比i 170.5 191.8 211 226.2 256最kN 22.1 29.1 36.6 43.4 52.0快大牵引力速小最m/min 77.7 85.9 83.4 96.0 92.0 大绳速最m/min 50.9 55.2 57.5 61.4 61.0 小减速比i 27.0 27.9 29.9 30.7 35.0 直mm φ 22 φ 26 φ 28 φ 32 φ 34 径公称强度容1570N/mm2钢绳m 225 280 300 330 380绳量参直mm φ 18 φ 24 φ 26 φ 28 φ 32数径公称强度容1770N/mm2绳m 263 360 400 440 480量电机型号YB180L-6 YB200L2-6 YB225M-6 YB250M-6 YB280M-6电功率kW 15 22 30 37 45动转速rpm 970 970 980 980 980机电压V 380/660 380/660 380/660 380/660 380/660卷直径×宽度mm φ430×430 φ480×555 φ530×622 φ580×646 φ630×665 筒外长×宽×高mm2540×785×800 2990×960×950 3260×1060×1060 3500×1120×1100 3800×1180×1200 形重2340 3650 4970 5880 6500 Kg( 包括电机 )量说绞车容绳量可根据用户的需要进行增大或减少，同时卷筒及有关尺寸作相应变化。
明外形及安装尺寸。
