绞车技术参数牌板(1)

副斜井“封闭式”运输管理牌板长度526m 坡度-23°提升方式JK-2.5×20/31.5绞车阻、挡车方式阻车器、挡车栏、防跑车装置封闭区段副斜井井口——井底车场封闭时段15：00—21:00；24:00—5:00 封闭方式行车不行人、行人不行车行人时段5:00—15:00；21:00—24:00分管矿长郝甦伟分管科长许传娣科室负责人许传娣区队负责人张文革说明：牌板为横卧式，规格尺寸45×75㎝，两块。

防水材料，不锈钢框架，有四个位置的固定耳，牌板标题为红字，其余为黑字。

中部车场“封闭式”运输管理牌板长度101 坡度水平牵引方式JD-1绞车阻、挡车方式阻车器、挡车栏封闭区段轨道大巷封闭时段15：00—21:00；24:00—5:00封闭方式行车不行人、行人不行车行人时段5:00—15:00；21:00—24:00分管矿长郝甦伟分管科长许传娣科室负责人许传娣区队负责人张文革说明：牌板为横卧式，规格尺寸45×75㎝，两块。

防水材料，不锈钢框架，有四个位置的固定耳，牌板标题为红字，其余为黑字。

211采区轨道下山“封闭式”管理牌板长度359m坡度-120提升方式JTPB1.6×1.2/20绞车阻、挡车方式阻车器、挡车栏封闭区段211采区轨道下山封闭时段15：00—21:00；24:00—5:00封闭方式行车不行人、行人不行车行人时段5:00—15:00；21:00—24:00分管矿长郝甦伟分管科长许传娣科室负责人许传娣区队负责人张文革说明：牌板为横卧式，规格尺寸45×75㎝，两块。

防水材料，不锈钢框架，有四个位置的固定耳，牌板标题为红字，其余为黑字。

211采区轨道上山“封闭式”管理牌板长度675m坡度+160提升方式JSDB-25绞车阻、挡车方式阻车器、挡车栏封闭区段211采区轨道上山封闭时段15：00—21:00；24:00—5:00封闭方式行车不行人、行人不行车行人时段5:00—15:00；21:00—24:00分管矿长郝甦伟分管科长许传娣科室负责人许传娣区队负责人王宏伟说明：牌板为横卧式，规格尺寸45×75㎝，两块。

各类绞车技术参数绞车是一种用于起重和拖动重物的机械设备。

它们广泛应用于建筑、工程、采矿和航运等领域。

以下是不同类型绞车的技术参数的详细描述：1.铰接式绞车：-铰接式绞车是一种可移动的绞车，它可以通过铰接臂连接到支架上。

-最大起重能力：铰接式绞车的最大起重能力通常在20吨至500吨之间。

-高度：铰接式绞车的高度通常在20米至100米之间。

-臂长：臂长通常在10米至70米之间，具体取决于绞车的型号和用途。

2.桥式绞车：-桥式绞车是一种固定在立柱或横梁上的绞车，它可以沿着横梁或立柱行驶。

-最大起重能力：桥式绞车的最大起重能力通常在1吨至100吨之间。

-跨度：桥式绞车的跨度通常在10米至50米之间，具体取决于绞车的型号和用途。

-行驶速度：桥式绞车的行驶速度通常在5米/分钟至20米/分钟之间。

3.塔式绞车：-塔式绞车是一种高度较大且用于建筑工地的绞车。

-最大起重能力：塔式绞车的最大起重能力通常在2吨至64吨之间。

-高度：塔式绞车的高度通常在20米至100米之间。

-臂长：塔式绞车的臂长通常在20米至80米之间。

-回转角度：塔式绞车通常可以回转360度，以便于灵活操作。

4.矿井绞车：-矿井绞车是一种专门用于矿井中提升矿石和其他重物的绞车。

-最大起重能力：矿井绞车的最大起重能力通常在1吨至100吨之间，具体取决于矿井的需求和限制。

-速度：矿井绞车的速度通常在1米/秒至10米/秒之间，以便快速提升矿石。

-控制系统：矿井绞车通常配备了先进的自动控制系统，用于确保运行的安全和有效性。

以上是一些常见类型绞车的技术参数的简要描述。

不同的绞车具有不同的特点和应用领域，具体的技术参数可能因不同的制造商和型号而有所不同。

在选择绞车时，需要根据具体的需求和要求进行详细的调研和比较，以确保选择最适合的绞车。

永晋宏泰煤业有限公司调度绞车管理牌板绞车技术参数型号：巷道名称：最大坡度：钢丝绳直径：最大允许载荷：允许挂车数量：允许牵引长度：绞车编号：责任管理单位：包机人：司机八不开车1、设备设施不完好不开车；2、绞车道有障碍不开车；3、信号不清不开车；4、防跑车装置不可靠不开车；5、巷道有人不开车；6、超挂车辆不开车；7、钢丝绳磨损、断丝超限不开车；8、司机精神状态不好不开车；绞车操作工岗位责任制1、司机必须持证上网。

2、司机必须坚守工作岗位，不得擅离职守。

3、上岗必须神志清醒，神志不清醒不得上岗。

4、设备运行前必须认真细致检查，发现问题及时处理，不能处理的要及时汇报。

5、绞车运行中必须精力集中，谨慎操作，司机应手不离手把，运行中严禁替换司机。

6、提升信号一定要听清看准，确认后方可开停。

7、上岗人员应熟悉本职业务，要求做到三知四会。

8、认真填写记录等。

9、负责本岗位各种设备、配件、器材、工具等齐全完好，保持设备及周围环境卫生清洁。

交接班制度1、交接班必须进行岗位现场交接。

2、要按照巡回检查制度规定的项目进行检查。

3、必须严格执行“七交”与“七不交”。

（1）、交清当班运行情况，交待不清不接。

（2）、交清设备故障和隐患，交待不清不接。

（3）、交清应处理而未处理问题的原因，交待不清不接。

（4）、交清工具和材料配件的情况，交待不清不接。

（5）、交清设备和室内卫生打扫情况，交待不清不接、（6）、交清各种记录填写情况，交待不清不接。

（7）、交班不交神志不清不正常的人，非当班值班人交待情况时不接。

4、交接班工作经双方同意，在交接班记录薄上签字，方为有效。

5、如果在交接班中发生事故，应先处理事故，再进行交接，双方应积极配合处理事故。

调度绞车管理制度一、组织管理1、调度绞车运输的组织管理实行“谁使用、谁主管、谁负责、技术业务归口统一管理”的原则。

2、各施工队应设专职的绞车司机，配备一定的管理人员，建立正规的日常维护、检修制度，并接受矿职能科室专业小组的领导。

山西沁和能源集团南凹寺煤业有限公司牌板制作标准质标办技术参数牌和设备包机牌规格为：600×400mm,不锈钢边框，白底，表格边框为红色，标题为红色字，内容为黑色字。

规格：150×120mm 规格：300×200mm 白底，蓝色椭圆框，红字 白底、蓝框、红字单体柱编号牌规格：105×70mm ，进风巷为白底蓝字，回风巷为白底红字。

压风管路编号牌 防尘管路编号牌规格：100×60mm 规格：100×60mm 白底，蓝色椭圆框，蓝字白底，蓝色椭圆框，红字排水管路编号牌 防尘管路指向牌规格：100×60mm 绿底、红色椭圆框，红字规格：120×90mm白底、红箭头（左右向），白字压风管路指向牌排水管路指向牌规格：600×400mm。

黑底白字，不锈钢边框钻场管理牌规格：600×400mm。

黑底白字钻孔管理牌放水器管理牌规格：200×150mm 。

白底 栅栏警示牌250×150mm ，红底规格：600×400mm，黑底白字，可开启金属框局部通风机用途标识牌规格：200×150mm，白底红字机电科牌板架空乘人装置制度牌板规格：800×600mm 。

白底、红标题、黑字，绿（蓝）框，金属边框设备入井检验合格证 机电设备管理牌规格：105×60mm （50×25mm ） 规格：80×50mm 白底，红字，纸质材料白底，红字电缆指向牌规格：140×70mm （70×规格：500×350mm，白底红字，金属边框。

设备名称牌规格：170×65mm，白底、红框、黑字，用于中变内设备的名称牌。

开关操作警示牌规格：500×350mm，白底红字，蓝框，金属边框。

安全警示牌（巷道顶梁下悬挂）探放水点指示牌规格：120×90mm。

绞车安装及操作标准小绞车是指滚筒φ1.2m以下（不含1.2m）的内齿轮绞车。

一、滚筒装置1、滚筒无裂纹、破损或变形；底座无裂纹。

2、固定螺栓不得高出滚筒表面。

3、滚筒上缠绕绳长不得超过绞车规定允许容绳量，绳经符合要求。

4、钢丝绳在滚筒上固定牢靠，压绳板不少于2付，钢丝绳固定在压绳板凹槽中，不准剁股穿绳。

5、钢丝绳在滚筒上排列整齐，无咬绳、爬绳现象。

6、松绳至终点，滚筒上余绳不得少于三圈。

7、钢丝绳无打环、硬伤、扭结、弯折和乱绳。

8、钢丝绳无严重锈蚀、直径减小量＜10%，断丝不超限（1个捻距内断丝断面积与钢丝总断面积之比＜10%）9、保险绳直径与主绳直径应相同，并连结牢固。

保险绳长度以满足挂车数为准。

10、护绳板完整齐全，无变形，固定牢固。

11、有接头的钢丝绳，只允许在水平巷道内和30度以下的倾斜井巷中运输物料使用。

倾斜井巷运输用的钢丝绳插接长度，都不得小于钢丝绳直径1000倍。

12、绞车钢丝绳必须从滚筒的上方出绳；钢丝绳必须缠绕均匀，不得有松绳，缠绳量符合规定即缠绕钢丝绳最外一层距滚筒边缘不得小于所用绳径的2.5倍（φ15.5钢丝绳距外边缘≥40；φ18.5钢丝绳距外边缘≥50）。

13、双速绞车外观质量要求：各零部件表面的毛刺、锐边应铲平、磨光，铁屑、锈迹、焊渣、氧化皮及油污应清理干净。

二、闸和闸轮1、闸把及杠杆系统动作灵活可靠。

2、各部螺栓、销、轴、拉杆螺栓及背帽、限位螺栓、闸把等齐全完整，无弯曲、变形；开口销不得用其它代替。

3、闸带无断裂，磨损余厚不小于4mm，铆接可靠不松动，铆钉不得磨闸轮。

4、闸轮磨损深度不大于2mm，闸轮表面光洁平滑，无明显沟痕，无油泥。

5、JD-1.0型调度绞车施闸后，闸把位置在全行程的2/3处应闸死，禁止闸把拉到极限。

三、安装1、绞车硐室（或安装地点），顶板支护必须安全可靠，便于操作和瞭望，无杂乱异物，调度绞车必须进硐室，硐室内设施按照标准摆放整齐。

硐室规格尺寸为：深度不小于4米，宽度不小于3米，高度不小于2.5米。

各类绞车参数介绍绞车是一种用于提起或拉动重物的机械设备，广泛应用于建设、挖掘、港口、码头、采矿、物流等行业。

不同类型的绞车具有不同的参数和特点，下面是对各类绞车参数的详细介绍。

1.额定载荷额定载荷是绞车能够承载的最大重量，通常以吨为单位。

绞车的额定载荷要根据实际使用需求合理选择，不宜过小也不宜过大。

过小的额定载荷可能无法满足使用需求，而过大的额定载荷会导致绞车投资成本过高。

2.卷筒容量卷筒容量是指绞车卷筒可容纳钢丝绳的长度。

卷筒容量越大，绞车使用时换绳的频次就越少，提高了工作效率。

卷筒容量通常以米为单位。

3.勾口速度勾口速度是指绞车的钢丝绳速度，即绳速。

绞车的勾口速度应根据工作需求合理设定，过高的绳速可能导致工作不安全，过低的绳速会降低工作效率。

4.提升速度提升速度是指绞车的升降速度，即绞车抬升或下降负载的速度。

提升速度应根据实际使用需求和工作环境合理设定，过快的提升速度可能导致负载不稳定，过慢的提升速度会降低工作效率。

5.驱动方式绞车的驱动方式有电动驱动、液压驱动和气动驱动三种。

电动驱动绞车通常使用电动机提供动力，具有运行稳定、噪音低等特点；液压驱动绞车通过液压系统提供动力，适用于一些特殊工况；气动驱动绞车通过压缩空气提供动力，使用方便灵活。

6.功率绞车的功率是指驱动机构提供的功率大小，通常以千瓦为单位。

功率的选择应根据绞车的工作负荷、速度和效率等因素来确定，以保证绞车的正常运行。

7.钢丝绳直径钢丝绳直径是指绞车所使用的钢丝绳的直径大小。

钢丝绳直径的选择应根据绞车的额定载荷和安全系数来确定，直径过小可能会导致断裂，直径过大会增加绞车自重。

8.控制方式绞车的控制方式通常有手动控制和遥控控制两种。

手动控制需要操作员亲自进行控制，适用于操作空间较小的场合；遥控控制可以通过遥控器远程操作，适用于操作空间较大或存在危险环境的场合。

9.安全保护装置绞车通常配备有多种安全保护装置，如过载保护装置、限位器、断电保护装置等。

55KW及以下绞车安装技术规范一、系统主要技术要求（一）斜巷绞车道及硐室1.斜巷绞车道必须按照《煤矿安全规程》巷道有关规定设计，要满足行人、运输等安全需要，支护要达到合格要求。

2.斜巷绞车道（上下山、联络巷）的水沟必须按标准设计、施工，水沟盖板要稳固牢靠。

水沟要定期清理，保证畅通，流水不得冲刷道心。

巷道内无矸石、浮煤等杂物。

3.井巷交岔点，必须设置路标及避灾路线牌板，标明所在地点，指明通往安全出口的方向。

4.绞车安装硐室应符合设计要求，其净高度不得小于2.0m，绞车外缘距最近一侧轨道不得小于0.7米，距硐室壁距离不得小于0.5m，绞车操作空间不得小于1.0m。

5.斜巷主要运输上下车场、各顺槽车场均须设躲避硐室和信号硐室，其规格为2.0×2.0×1.5m（高×宽×深）。

下部车场躲避硐室，距起坡点不得小于2m。

6.行车行人的巷道中的躲避硐室的间距不得大于40m，并在人行道侧。

7.躲避硐内严禁存放杂物。

（二）轨道和车场1.轨道铺设要达到优良品。

变坡点处一律采用竖曲线连接，严禁在变坡点处直接对接。

2.斜巷绞车运输绞车前方有不小于5m的过卷距离。

若现场条件难以达到5米时，必须设置牢固的阻车装置，并制定安全措施。

3.各车场长度必须按设计施工铺设，采掘运输小斜巷各车场长度不得少于一次提升串车长度的1.5倍；主要运输斜巷各车场的长度为一次提升串车长度的3倍以上。

车场的轨道要水平，上车场不得有向下山的斜度，以免矿车自溜下滑。

4.车场按有关规定设计，要满足行人、运输安全需要。

（1）单轨车场摘挂钩一侧，车辆最突出部分（综合机械化生产的矿井应以最大运输车辆的宽度为依据）与巷道最突出部分之间的距离不得小于1m。

另一侧车辆最突出部分与巷道最突出部分之间的距离不得小于0.3m（综合机械化系统不得小于0.5m）。

（2）双轨车场摘挂钩一侧，车辆最突出部分（综合机械化生产的矿井应以最大运输车辆的宽度为依据）与巷道最突出部分之间的距离不得小于1m；双轨线路中间摘挂钩地点两车辆最突出部分之间的距离不得小于1m；另一侧车辆最突出部分与巷道最突出部分之间的距离不得小于0.3m（综合机械化系统不得小于0.5m）。

井下各专业各类标识牌板使用标准一、通用部分1、巷道距离标识说明：材质：铝制、双面、反光。

样式：白底、红字、红框。

字体：仿宋体加粗。

安装要求：通过牌板顶部两圆孔进行横向吊挂，沿巷道由外向里吊挂，吊挂位置统一，高度要一致。

2、材料标志牌说明：材质：铝板、单面、反光。

样式：白底、红字、白边。

字体：仿宋字体加粗。

填写要求：黑色粗彩笔填写。

安装要求：在牌板上沿正中位置打Ф8mm螺丝孔，螺丝尾部挂50mm×20mm铁片用于吊挂牌板。

其它要求：同类材料堆放不得超过2处；“状态”一栏填写“备用”或“回收”。

二、采煤专业各类标识牌板：（一）制度牌板、大样图板：⑴制度牌板：①现场交接班制度②事故分析追查制度③机电设备管理制度④设备巡回检查制度⑤设备定期检修制度⑥设备包机制度⑦机电干部上岗查岗制度⑧油脂管理制度⑵大样图板：①工作面巷道布置示意图（工作面相对位置及巷道布置方式）；②工作面支护及两巷超前支护示意图（附最大、最小控顶距剖面图）；③正规循环作业图标及经济技术指标表；④供电系统图；⑤工作面机电设备布置图；⑥通风机避灾路线图（通风路线、水、火、瓦斯的避灾路线）；⑦安全监测监控图；⑧生产系统图（运输、排水、通风）。

悬挂标准：⑴制度牌板和大样图板要统一挂在进风巷（两进一回时挂在进风巷）巷口以里50米范围内，悬挂位置便于职工观看。

⑵用角铁将图牌板上下端固定，排成一平面。

⑶吊挂顺序由外向里分别是：制度牌板（①→⑧）→大样图板（①→⑧）。

（二）其它牌板①架号示意图②单体柱编号示意图图牌板样式⑴制度牌板、大样图板说明：样式：白底、红字。

字体：仿宋体。

⑵临时牌板说明：每4张插图排在一整张大纸（800*600mm）上，到技术部用工程图打印机出图，用胶带纸粘贴在图版上。

样式：白底黑字。

字体：仿宋字体。

⑶架牌号示意图说明：材质：铝板、双面、反光。

样式：底色为天蓝色，字为白色。

字体：仿宋体加粗。

安装要求：支架编号由机头向机尾依次排列，双面印号，吊挂时通过上端中部圆孔固定，面向机头、机尾，吊挂在支架顶梁上成一条直线。

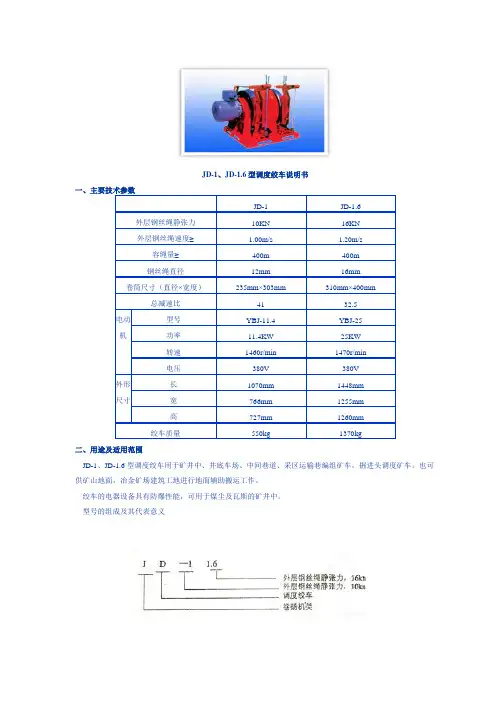

JD-1、JD-1.6型调度绞车说明书二、用途及适用范围JD-1、JD-1.6型调度绞车用于矿井中、井底车场、中间巷道、采区运输巷编组矿车，掘进头调度矿车。

也可供矿山地面，冶金矿场建筑工地进行地面辅助搬运工作。

绞车的电器设备具有防爆性能，可用于煤尘及瓦斯的矿井中。

型号的组成及其代表意义三、结构特征与工作原理绞车的传动系统见附图。

绞车在结构上采用了两组内齿轮传动副和一级行星齿轮传动。

两组内齿轮副装在卷筒内，电动机轴端装有电机齿轮直接伸入卷筒内与小内齿啮合，经小连轴齿传递到另一小内齿轮，再传递到大连轴齿。

大连轴齿与大行星齿合，带动行星机构转动。

此时有三种情况：1、如果左轮刹车闸松开，右刹车闸刹住大内齿轮，此时大行星齿轮除作自转外还要围绕中心齿轮公转，同时带动了大齿轮架旋转，由于卷筒是由键机及个螺栓和大齿轮架联结在一起的，因此滚筒也旋转起来，此时即可进行牵引，称为牵引工作状态。

2、如果右刹车闸松开，左刹车闸杀住滚筒，此时滚筒停止转动，重物被停留在某一位置，称为停止状态。

这时右端齿轮架不再旋转，大行星齿轮亦不再公转，而是自转，并带支大内齿轮空转。

3、如果左、右两刹车闸均松开，重物便自重自由下落，带动滚筒反转，称为工作下放状态。

为了调节下放速度或停止，两刹车装置应交替刹紧或松开。

四、安装1、绞车安装地点应平整、宽敞，便于操作和观察。

2、滚筒应与滑轮或挂钩对中，此中线力求与绞车轴线垂直。

3、绞车使用场合流动性较大时，可用木板或槽钢作底盘，将绞车坚固其上，再用地锚固定起来，长期定点使用的绞车可安装于混凝土地基上。

绞车安装必须稳定、可靠、绞车正常运转时底座不得有明显的振动。

尺寸型A B C D E F G H I J K L M N O号JD-1 1100 900 1200 1000 50 300 500 225 530 225 530 320 490 320 100JD-1.6 1300 1200 1400 1300 50 600 700 440 460 480 430 865 865 865 100五、安全操作方法绞车的操作比较简单，整个动作就启动和关闭电动机及用手交替操作刹车把。
