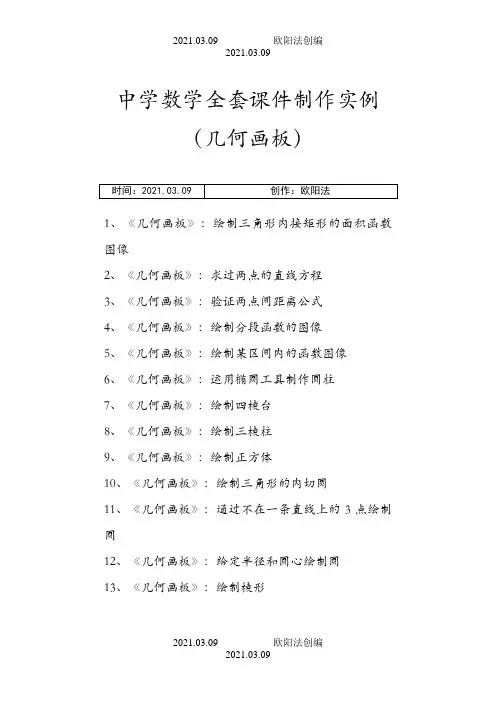

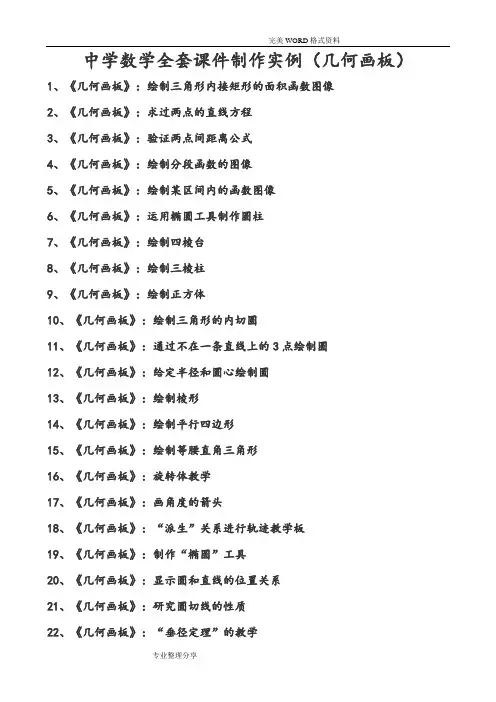

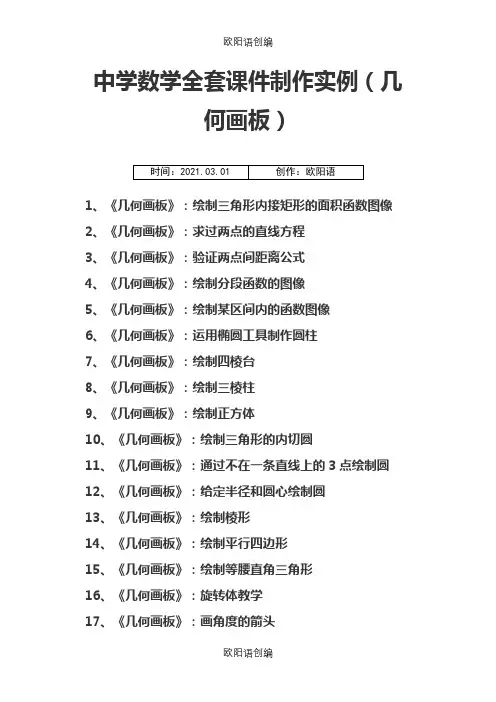

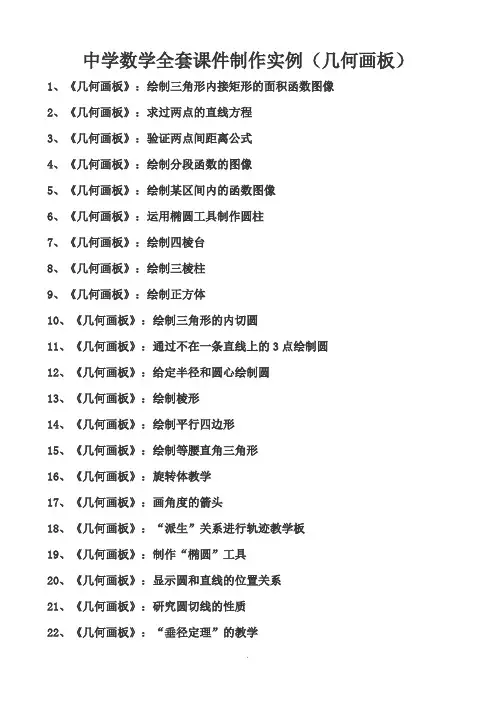

中学数学全套课件制作实例（几何画板）1、《几何画板》：绘制三角形接矩形的面积函数图像2、《几何画板》：求过两点的直线方程3、《几何画板》：验证两点间距离公式4、《几何画板》：绘制分段函数的图像5、《几何画板》：绘制某区间的函数图像6、《几何画板》：运用椭圆工具制作圆柱7、《几何画板》：绘制四棱台8、《几何画板》：绘制三棱柱9、《几何画板》：绘制正方体10、《几何画板》：绘制三角形的切圆11、《几何画板》：通过不在一条直线上的3点绘制圆12、《几何画板》：给定半径和圆心绘制圆13、《几何画板》：绘制棱形14、《几何画板》：绘制平行四边形15、《几何画板》：绘制等腰直角三角形16、《几何画板》：旋转体教学17、《几何画板》：画角度的箭头18、《几何画板》：“派生”关系进行轨迹教学板19、《几何画板》：制作“椭圆”工具20、《几何画板》：显示圆和直线的位置关系21、《几何画板》：研究圆切线的性质22、《几何画板》：“垂径定理”的教学23、《几何画板》：证明三角形的中线交于一点24、《几何画板》：验证分割高线长定理25、《几何画板》：证明三角形外心和重心的距离等于垂心与重心的距离的一半26、《几何画板》：证明三角形角和等于180度27、《几何画板》：验证三角形面积公式28、《几何画板》：验证勾股定理29、《几何画板》：验证正弦定理30、《几何画板》：验证圆弧的三项比值相等31、《几何画板》：巧用Excel制作函数图像32、《几何画板》：绘制极坐标系中的曲线函数图像33、《几何画板》：绘制带参数的幂函数图像34、《几何画板》：绘制带参数的正弦函数图像35、《几何画板》：绘制带参数的抛物线函数图像36、《几何画板》：绘制带参数的圆函数图像37、《几何画板》绘制带参数直线函数图像《几何画板》：绘制三角形接矩形的面积函数图像第1步，启动几何画板，依次单击“图表”→“定义坐标系”菜单命令，在操作区建立直角坐标系。
单击工具箱上的“文本”工具，移动光标至圆点，当变成一只小黑手时，单击鼠标左键，然后再双击鼠标左键，将标签修改为“A”。
同法，给单位点加注标签为“1”。
第2步，单击工具箱上的“点”工具，在坐标系第一象限绘制出任意一点，并用“文本”工具加注标签为B。
单击工具箱上的“点”工具，移动光标至X轴上，当X轴呈现高亮度时，单击鼠标左键，在X 轴上绘制出一点，并用“文本”工具加注标签为C。
单击工具箱上的“选择箭头”工具，选中点A、点B 和点C，按快捷键“ctrl+L”，在操作区绘制出三角形ABC，如图187所示。
第3步，单击工具箱上的“点”工具，移动光标至线段AC上，当线段AC呈现高亮度时，单击鼠标左键，绘制出一点，并用“文本”工具加注标签为D。
单击工具箱上的“选择箭头”工具，单击操作区空白处，释放所选对象，然后选中点D和线段AC，依次单击“构造”→“垂线”菜单命令，绘制出过点D 的选段AC的垂线。
单击工具箱上的“选择箭头”工具，移动光标至线段AB和刚绘制的垂线上，当他们均呈现高亮度时，单击鼠标左键，绘制出他们的交点，并加注标签为E。
单击工具箱上的“选择箭头”工具，选中点E和线段AC，依次单击“构造”→“平行线”菜单命令，绘制出过点E的线段AC的平行线。
单击工具箱上的“点”工具，移动光标至刚绘制的平行线和线段BC的交点处，当他们均呈现高亮度时，单击鼠标左键，绘制出交点，并用“文本”工具，加注标签为F。
单击工具箱上的“选择箭头”工具，选中点F和线段AC，依次单击“构造”→“垂线”菜单命令，绘制出垂线，并用上述方法，绘制出与线段AC的交点G，如图188所示。
第4步，单击工具箱上的“选择箭头”工具，选中第3步中绘制的两条垂线和一条平行线，按快捷键“ctrl+H”，隐藏它们。
然后依次选中点D、点E、点F和点G，依次单击“构造”→“四边形部”菜单命令，填充四边形部，如图189所示。
依次单击“度量”→“面积”菜单命令，矩形DEFG的面积值显示在操作区中。
第5步，单击工具箱上的“选择箭头”工具，单击操作区空白处，释放所选对象，然后依次选中点D、点E、点F和点G，按快捷键“ctrl+L”，得到矩形DEFG，如图190所示。
第6步，单击工具箱上的“选择箭头”工具，单击操作区空白处，释放所选对象，然后选中点A和点D，依次单击“度量”→“距离”菜单命令，操作区中显示线段AD的长度度量值。
选中操作区中显示的两个度量值，依次单击“图表”→“制表”菜单命令，操作区显示一表格，如图191所示。
右键单击表格，单击“属性”菜单项，弹出“属性”对话框，单击“表”选项卡，取消“在最后一行中跟踪变化中的值”选项，如图192所示，然后单击“确定”按钮。
第7步，拖动点D到一个新位置，双击表格，表格中增加一行。
用同样方法，不断增加表格中的数据，直到如图193所示。
第8步，单击工具箱上的“选择箭头”工具，单击操作区空白处，释放所选对象，选中表格，依次单击“图表”→“绘制表中记录”菜单命令，弹出“绘制表格数据图像”对话框，单击“X”按钮下拉列表中的“AD”，如图194所示，“Y”下拉列表中选择“面积DEFG”，然后单击“绘制”按钮，操作区中绘制出一些点，如图195所示。
第9步，拖动点D至一新位置，可看到操作区中的两个度量值也发生变化，依次选中AD距离的度量值和矩形DEFG的面积度量值，依次单击“图表”→“绘制（X、Y）”菜单命令，绘制出一点，并加注标签为R。
单击工具箱上的“选择箭头”工具，选中点R和点D，依次单击“构造”→“轨迹”菜单命令，操作区中显示图像，如图196所示。
第10步，在图像处于被选中状态下时，按住“shift”键，依次单击“显示”→“线型”→“粗线”命令，将函数图像设置为粗线。
并用“文本”工具增加说明性文字，并拖动到适当位置，如图197所示。
第11步，依次单击“文件”→“保存”菜单命令，保存文件《几何画板》：求过两点的直线方程第1步，启动几何画板，依次单击“图表”→“定义坐标系”菜单命令，在操作区建立直角坐标系。
然后依次单击“图表”→“隐藏网格”菜单命令，隐藏坐标系中的网格。
单击工具箱上的“文本”工具，移动光标至圆点，当变成一只小黑手时，单击鼠标左键，然后再双击鼠标左键，将标签修改为“O”。
同法，给单位点加注标签为“1”。
第2步，单击工具箱上的“直尺”工具，在操作区绘制出任意三角形，并用“文本”工具修改标签为“A”、“B”、“C”。
单击工具箱上的“选择箭头”工具，选中点A和线段BC，依次单击“构造”→“垂线”菜单命令，绘制出过点A垂直于线段BC的垂线。
单击工具箱上的“点”工具，移动光标至刚绘制的垂线与线段BC的交点处，当两条线均呈现高亮度时，单击鼠标左键，绘制出两条线的交点，并用“文本”工具加注标签为“D”，如图181所示。
单击工具箱上的“选择箭头”工具，单击操作区空白处，释放所选对象，然后选中线段BC的垂线，按快捷键“ctrl+H”，隐藏该垂线。
然后选中点A和点D，按快捷键“ctrl+L”，绘制出线段AD。
用同样方法，绘制出线段AB的高CE，如图182所示。
第3步，单击工具箱上的“点”工具，移动光标至线段AD和线段CE的交点处，当两条线段均呈现高亮度时，单击鼠标左键，绘制出两条线段的交点，并用“文本”工具，加注标签为H。
在点H处于选中状态下时，依次单击“度量”→“横坐标”菜单命令，点H的横坐标度量值显示在操作区中，同样方法，度量出点H的纵坐标的度量值，如图183所示。
第4步，单击操作区空白处，释放所选对象，然后选中点B和线段AC，依次单击“构造”→“垂线”菜单命令，绘制出过点B的线段AC的垂线。
单击工具箱上的“点”工具，移动光标至刚绘制的垂线和线段AC的交点处，当两条线均呈现高亮度时，单击鼠标左键，绘制出两条线的交点，并用“文本”工具加注标签为F，如图184所示。
第5步，单击工具箱上的“选择箭头”工具，单击操作区空白处，释放所选对象，然后选中直线BF，依次单击“度量”→“方程”菜单命令，操作区中显示直线BF的方程式，如图185所示。
依次单击“度量”→“计算”菜单命令，弹出“新建计算”对话框，将点H的横坐标值0.60代入直线方程，计算器上显示如图186所示的计算式，单击“确定”按钮，操作区显示计算式及结果。
观察结果，可发现此结果与点H的纵坐标值相等。
第6步，依次单击“文件”→“保存”菜单命令，保存文件。
《几何画板》：验证两点间距离公式第1步，启动几何画板，依次单击“图表”→“定义坐标系”菜单命令，在操作区建立直角坐标系。
然后依次单击“图表”→“隐藏网格”菜单命令，隐藏坐标系中的网格。
单击工具箱上的“文本”工具，移动光标至圆点，当变成一只小黑手时，单击鼠标左键，然后再双击鼠标左键，将标签修改为“O”。
同法，给单位点加注标签为“1”。
单击工具箱上的“点”工具，在操作区任意绘制两点，并用“文本”工具修改标签为“A”和“B”，如图176所示。
第2步，单击工具箱上的“选择箭头”工具，选中点A和点B，依次单击“度量”→“坐标”菜单命令，操作区中显示两点的坐标值。
单击操作区空白处，释放所选对象，然后右键单击点A，单击“横坐标”，点A的横坐标值显示在操作区中。
同样方法，度量点A的纵坐标值，以及点B的横坐标和纵坐标值。
选中点A和点B。
依次单击“度量”→“坐标距离”菜单命令，度量值显示在操作区，如图177所示。
第3步，选中操作区中的“XA=2.96”、“YA=0.95”、“XB=-2.17”和“YB=-1.56”，依次单击“度量”→“计算”菜单命令，弹出“新建计算”对话框，依次单击“函数”下拉列表中的“sqrt”、左括号“（”、左括号“（”、“数值”下拉列表中的“XA”、计算器上的减号“-”、“数值”下拉列表中的“XB”、右括号“）”、计算器上的平方号“∧”、数字“2”、计算器上的加号“+”、左括号“（”、“数值”下拉列表中的“YA”、计算器上的减号“-”、“数值”下拉列表中的“YB”、右括号“）”、计算器上的平方号“∧”、数字“2”，对话框中显示计算式，如图178所示，单击“确定”按钮，操作区中显示计算结果，如图179所示。
并将其拖动到适当位置。
第4步，选中操作区中显示的用两点间距离公式计算的两点间距离以及“AB=5.72”，依次单击“图表”→“制表”菜单命令，操作区中显示一表格，如图180所示。
第5步，单击操作区空白处，释放所选对象，然后拖动点A或点B，观察两组值的变化，比较他们是否相等。
依次单击“文件”→“保存”菜单命令，保存文件。
《几何画板》：绘制分段函数的图像第1步，启动几何画板，依次单击“图表”→“定义坐标系”菜单命令，在操作区建立直角坐标系。
单击工具箱上的“文本”工具，移动光标至圆点，当变成一只小黑手时，单击鼠标左键，然后再双击鼠标左键，将标签修改为“O”，同样方法，给单位点加注标签为“A”。
