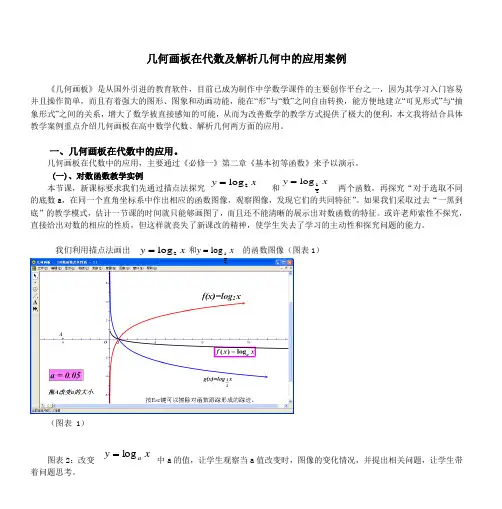

几何画板案例(高中必修部分)

（图表 1）xy a log =图表2：改变中a的值，让学生观察当a值改变时，图像的变化情况，并提出相关问题，让学生带着问题思考。

1、当0<a<1时和当a>1时函数的单调性相同吗？2、不管a取何值，图像是否经过同一点？3、在a的值不断增大的过程中，函数图像是如何变化的呢？带着问题，学生观看图表2的演示，从图像的变化痕迹中整体把握对数函数的相关性质。

（图表2）本节课，学生很容易观察到:1、当0<a<1时，函数在（0，+∞）上单调递减；当a>1时，在（0，+∞）上单调递增，并且发现对数函数的定义域是（0，+∞），值域是R。

2、恒过（1，0）点。

3、在第一象限内，底数越大，图像按顺时针方向旋转。

通过图形的动态演示，一举多得，使学生能够对对数函数有个整体的了解，并且能够对知识形成深刻的印象，解决日常教学中的难点问题，比如第三问。

（二）、互为反函数的两个函数图像关于y=x对称的教学实例新课标要求学生们掌握同底的对数函数和指数函数互为反函数，并了解互为反函数的两个函数图像关于y=x对称。

本节课亦可以借助几何画板，化抽象为直观，化静止为运动。

如图表3，点p的运动，说明了两个函数图像关于y=x对称，而a 的改变，说明了只要指数函数和对数函数同底，那么它们的图像就关于y=x 对称，进一步说明了它们互为反函数。

（图表 2）（三）、指数函数、对数函数、幂函数对比教学实例学习贵在对比，只有把概念区分清楚，才能避免在做题时出错。

例如，图表4，可以让学生观察在第一象限，指数函数x y c = 、 对数函数 、 幂函数ay x=随着c 、b 、a 的取值的不同，三个函数的变化情况。

通过对比学习，进一步掌握三个函数的性质。

log b y x=（图表 3）从上面的三个教学实例中可以看出，几何画板可以使我们的课堂更加形象化，化抽象为直观，化静止为运动。

但几何画板的应用不仅止于此。

在代数中，多种函数图像、三角函数图像的变换、甚至是在不等式、数列也可以应用，在此就不赘述了。

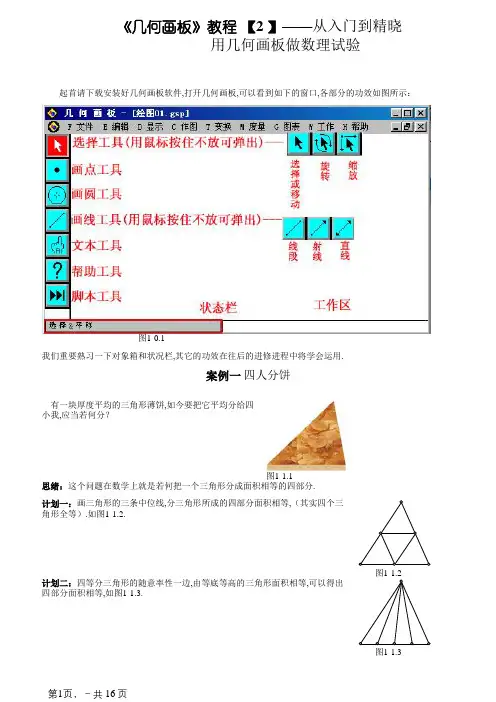

《几何画板》教程【2 】——从入门到精晓用几何画板做数理试验起首请下载安装好几何画板软件,打开几何画板,可以看到如下的窗口,各部分的功效如图所示：图1-0.1我们重要熟习一下对象箱和状况栏,其它的功效在往后的进修进程中将学会运用.案例一四人分饼有一块厚度平均的三角形薄饼,如今要把它平均分给四小我,应当若何分？图1-1.1思绪：这个问题在数学上就是若何把一个三角形分成面积相等的四部分.计划一：画三角形的三条中位线,分三角形所成的四部分面积相等,（其实四个三角形全等）.如图1-1.2.图1-1.2计划二：四等分三角形的随意率性一边,由等底等高的三角形面积相等,可以得出四部分面积相等,如图1-1.3.图1-1.3用几何画板验证：第一步：打开几何画板程序,这时消失一个新画图文件.解释：假如几何画板程序已经打开,只要由菜单“文件”→“新画图”,也可以新建一个画图文件. 第二步：(1)在对象箱中拔取“画线段”对象;(2)在工作区中按住鼠标左键拖动,画出一条线段.如图1-1.4. 留意：在几何画板中,点用一个空心的圈表示.图1-1.4第三步：(1)拔取“文本”对象;(2)在画好的点上单击左键,可以标出两点的标签,如图1-1.5：留意：假如再点一次,又可以隐蔽标签,假如想改标签为其它字母,可以如许做：用“文本”对象双击显示的标签,在弹出的对话框中进行修正,(本例中我们不做修正).如图1-1.6图1-1.6在后面的操作中,请不雅察图形,依据须要标出点或线的标签,不再一一解释B图1-1.5第四步：(1)再次拔取“画线段”对象,移动鼠标与点A 重合,按左键拖动画出线段AC;(2)画线段BC,标出标签C,如图1-1.7.留意：在熟习后,可以先画好首尾相接的三条线段后再标上标签更便利.B图1-1.7第五步：(1)用“选择”对象单击线段AB,这时线段上消失两个正方形的黑块,表示线段处于被拔取状况;(2)由菜单“作图”→“中点”,画出线段AB 的中点,标上标签.得如图1-1.8.留意：假如被拔取的是点,点的外面会有一个粗黑圆圈.在几何画板中,拔取线段是不包括它的两个端点的,今后的问题都是如许,假如不当心多选了某个对象,可以按Shi f t 键后用左键再次单击该对象撤消拔取.B D图1-1.8第六步：用同样的办法画出其它双方的中点.得如图1-1.9.技能：最快的办法是：按住Shift 不放,用“选择”对象分离点击三条线段,可以同时拔取这三条线段,再由“作图”→“画中点”(或按快捷键Ctrl+M),就可以同时画好三条边的中点.B DEF图1-1.9第七步：用“画线段”对象贯穿连接DE.EF.FD,得如图1-1.10：技能：画线段的另一办法,在保证画线对象消失的是“画线段”按钮(不必拔取)的前提下.拔取两点后,由菜单“作图”→“画线段”,(或按快捷键Ctrl+L),可以画出贯穿连接两点的线段.BDEF本例最快的做法：1.拔取“画点”对象,按住Shift 键不放在工作区中画三个点,这时三个极点都保持拔取状况2.按Ctrl+L,可以同时画出三条边并且三边同时被拔取;3.按Ctrl+M,可以同时画出三边中点且三中点同时被拔取;4.按Ctrl+L,可以同时画出小三角形三条边,标上标签即可. 图1-1.10第八步：(1)按住Shift 键不放,用“选择“对象拔取点A.D.F;(2)由菜单“作图”→“多边形内部”填充多边形内部;(3) 保持内部的拔取状况,由菜单“器量”→“面积”,可以量出ADF 的面积,如图1-1.11.D面积 ADF = 0图1-1.11第九步：(1) 用同样的办法,填充并器量三角形BDE.ECF.DEF;(2)拔取DEF 的内部,由菜单“显示”→“色彩”,选择其它色彩,如蓝色,得到如图1-1.12.D 面积 ADF = 0.77 cm 面积 DBE = 0.77 cm 面积 ECF = 0.77 cm 面积 DEF = 0.77 cm 图1-1.2留意：在制造进程中,要经常保存文件,以免因不测原因造成文件丧掉,以下每一个例子都是如许,不再加以解释. 归纳结论：拖动极点A.B.C 中的任一个,可以转变三角形的大小和外形,请不雅察不同情形下,四部分的面积是否老是相等？如许做可以完成分饼的义务吗？解释：这是经由过程试验来验证数学纪律,不能保证结论必定是准确,一般来说,有一些成果经由了人类的长期实践,大家都公认了它的准确性,这时会把这个结论作为正义直接运用;而大多半情形下,试验得到的成果仍然须要进行推理证实.那么,试验有什么用呢？试验可以关心我们熟习纪律,更轻易接收常识,并且常常可以让我们找到解决问题的偏向.若有问题,请到几何画板分版,下载案例一供参考. 演习：1.对于计划二,四等分面积的问题就转化为四等分线段的问题,四等分线段可以用哪些办法？2.为了便利在转变等分的份数（例如要分成五份）时办法仍然能用,这里介绍运用平行线等分线段的办法把一条线段四等分.第一步：(1)拔取“画射线”对象;(2)移动鼠标到与点A 重合,按住左键拖动,画出一条以点A 为端点的射线AD,得如图1-1.13.A图1-1.13第二步：(1)拔取“画点”对象,移动鼠标到射线AD 上,在接近点A 处单击画出一个点E,得如图1-1.14;(2) 按住Shift 键不放,用“选择”对象,依次拔取点A.E,由菜单“变换”→“标记向量A-E”.解释：标记了一个向量后,可以在后面的平移变换中按这个向量来平移,保证消失若干段相等的线段,标记向量时,必定要留意选选择点的先后次序.A图1-1.14第三步：(1)用“选择”对象拔取点E,由菜单“变换”→“平移…”,在弹出的对话框中点“肯定”即可得一点Ｅ’;(2)拔取Ｅ’,做同样的操作可以得Ｅ’’,……,如许做下去,直到得到你想要的若干段相等的线段,这里是四段,如图1-1.15.A第四步：(1)贯穿连接B Ｅ’’’;（2）同时拔取线段B Ｅ’’’.点E.Ｅ’.Ｅ’’,由菜单“作图”→“平行线”,画出了一组平行线,如图1-1.16.第五步：(1) 用“选择”对象单击平行线和AB 订交处,得到三个四等分点; (2) 拔取所有平行线.射线AD及AD 上的点(除A 外),由菜单“显示”→“隐蔽 对象”,可以隐蔽制造进程中的关心线.得如图1-1.17. 以下只要贯穿连接点C 和三个四等分点就行了,……留意：在最后成果中不须要看到的对象,一般是把它隐蔽,假如你拔取后删去了它,你会发明你要的四等分点也会消掉,这是因为这些点是受关心线掌握的,隐蔽的对象只是看不到,但它仍然起感化.隐蔽和删除是不同的.若有问题,请到几何画板分版,下载案例一的演习供参考.AB图1-1.17 ３.本身比较一下这两种办法,在只须要四等分的情形下,哪种办法便利？,在须要其它等分的情形下,哪种办法更具有一般性？案例二三角形的内角和现有一块三角形的木板,用来制造一个半圆形的木盖,请设计一个糟蹋比较小并且便于施工的计划.图1-2.1思绪：以三角形较短一边的一半为半径,以三个极点为圆心画弧,得到三个扇形后拼成半圆,如图1-2.2：那么,若何知道拼成的必定是一个半圆呢？下面用几何画板做一个试验来解释.计划：画一个三角形;量三个内角的度数;用几何画板的盘算功效盘算三个内角的和.假如对于随意率性的三角形,总有内角和是1800,那么解释拼成的必定是一个半圆形.用几何画板验证：第一步：新建一个几何画板画图文件.画出三角形ABC第二步：(1) 拔取“选择”对象,按住Shift不放,依次拔取点B.A.C;(2)由菜单中的“器量”→“角度”,量出∠BAC的度数,用同样的办法器量其它两个角.如图1-2.3解释：因为每小我画的图不同,度数不必定和图1-2.3一样）.留意：选一个角的症结是角的极点要第二个选.A BBAC = 45.0?ABC = 74.6?ACB = 60.4?图1-2.3第三步：由菜单“器量”→“盘算”弹出一个盘算器,依次点击“∠BAC=…”.“+”.“∠ABC=…”“+”.“∠ACB=…”.“肯定”,如图1-2.4.解释：“∠BAC=…”在本例中是“∠BAC=45.00”,这里用省略号表示,是因为每小我画的图不同,量出的度数有可能不同,今后相似的问题都如许来表示.技能：弹出盘算器的办法有：(1) 由菜单“器量”→“盘算”;(2) 双击工作区中的任一器量值,如“∠BAC=…”;(3)在工作区中击鼠标右键,由“器量”→“盘算”.BAC = 45.0?ABC = 74.6?ACB = 60.4?BAC + ABC + ACB = 180.0?图1-2.4归纳结论：请按请求操作后填写下表：序号操作现象三个角的和等于1 不雅察∠BAC=______ ∠ABC=______ ∠ACB=______2 用鼠标拖动个中一个极点转变三角形变成钝角三角形∠BAC=______ ∠ABC=______ ∠ACB=______3 用鼠标拖动个中一个极点转变三角形变成直角三角形∠BAC=______ ∠ABC=______∠ACB=______4 用鼠标拖动个中一个极点随意率性转变三角形的外形三个内角的和老是结论三角形的内角和老是________若有问题,请到几何画板分版,下载案例二供参考.演习：1.本身画一个凸四边形,器量它的内角,盘算内角和,验证凸四边形的内角和是3600.若有问题,请到几何画板分版,下载案例二演习1供参考.2.用“选择”对象同时拔取点A.B,由菜单“器量”→“距离”,可以器量出线段AB的长度,请你用上面所学的常识验证“三角形的双方之和大于第三边,三角形的双方之差小于第三边”.若有问题,请到几何画板分版,下载案例二演习2供参考.案例三最佳行走路线如图1-3.1：你身在草原上,如今要走到公路边去等车,请设计一个最佳行走路线.图1-3.1思绪：把人所处地位看作一个点,公路看作一条直线,行走的路线看作线段,由垂线段最短可以找到最佳行走路线.计划：画一条直线,过直线外一点引直线的垂线段和斜线段,器量线段的长,动态验证垂线段最短.用几何画板验证：第一步：新建一个几何画板画图文件.第二步：(1)按住对象箱中的画线对象不放,在弹出的对象条中拔取“画直线”对象,按住鼠标左键拖动画出一条直线;(2) 用“画点”对象在直线外画一点,如图1-3.2.A B图1-3.2第三步：(1) 按Shift键,用鼠标拔取点C和直线AB,(不要拔取点A和B);(2)C由菜单“作图”→“垂线”,画出了过点C垂直于AB的直线,如图1-3.3解释：固然点A.B在直线AB上,但拔取直线时并没有拔取直线上的点,在后面的进修中,假如请求拔取直线.线段.圆等对象,这时不要把对象上的点也拔取,除非特别指明要拔取这些点. A B第四步：(1) 用“选择”对象单击垂足处,界说出垂足,标上标签D; (2)拔取垂线CD(不要拔取点C.D).点A.B,由“显示”→“隐蔽”,把拔取的对象隐蔽,用“文本”对象在直线上点一下,标出直线的标签j;(3) 选“画线段”对象,贯穿连接线段CD,如图1-3.4. 解释：点A.B 是掌握直线AB 的点,经由过程拖动这两点,可以转变直线的偏向和地位,一般情形下,假如不想再转变直线的地位,或不再画其它线经由这两个点,可以在制造完成后把它隐蔽.jCD1-3.4 第五步：(1) 拔取“画线段”对象;(2) 移动鼠标到点C 处,按下左键拖动,当鼠标位于直线j 上时松开,如图1-3.5.技能：CE 是直线j 的斜线段,所以要保证一个端点是C,另一个端点E 只能在直线j 上移动,如何才能保证呢？,在画图的进程中,移动鼠标到点C 时,留意不雅察状况栏中有“从点C ”,这时按下左键可以保证一个端点为C,移动鼠标到直线j 时,状况栏中有“到点位于直线j ”时松开,如许点E 必定在直线上,不能拖到直线外.在几何画板中,状况栏的感化异常重要.jCDE图1-3.5第六步：同时拔取点C.D,由“器量”→“距离”,量出CD,同理量出CE,如图1-3.6.jCDCD = 1.68 cm CE = 2.16 cm图1-3.6归纳结论：拖动点E 在直线j 上移动,不雅察CD 与CE 的大小,什么时刻CE=CD ？,除了这个地位外的其它地位CD 与CE 哪一个比较大？以上操作解释：从直线处一点引直线的所有线段中,_________最短,因而最佳行走路线是走点到直线的垂线段. 若有问题,请到几何画板分版,下载实例三供参考. 演习：1.在图1-3.6的基本上,增长一个点F,经由过程器量∠CDF.∠CEF,如图1-3.7,拖动点E,不雅察什么情形下两个角相等,除了CD 外,CE 在其它地位能和直线j 垂直吗？j CDEFCD = 1.68 cm CE = 2.16 cmCDF = 90?CEF = 51?图1-3.7若有问题,请到几何画板分版,下载案例三演习供参考.案例四 横梁有多长如图1-4.1,一个三角形屋架,屋面的宽度是13米,立柱长5米,那么横梁有多长？图1-4.1思绪：这是直角三角形中运用勾股定理的问题,那么,是不是随意率性的直角三角形三边都有这种关系？ 计划：大家都已经证实过勾股定理,但如今我们用不同的办法来从新熟习一下这个老同伙.用几何画板画一个直角三角形,器量三条边,盘算两直角边的平方和,盘算斜边的平方,不断转变图形的大小外形(但保持直角不变),验证定理是否老是成立.用几何画板验证：第一步：新建一个几何画板画图文件. 第二步：在工作区中画一条线段AB,如图1-4.2.BA图1-4.2第三步：(1) 按住Shift,用“选择”对象拔取点A 和线段AB;(2) 由菜单“作图”→“垂线”,作出点A 垂直于线段AB 的直线.如图1-4.3留意：不要选别的一个端点B,那样过B 点也会有一条直线与AB 垂直,本例中我们不须要同时画两条垂线.技能：只有如许画的图才能在你拖动点转变图形的大小和外形时老是保持垂直的关系,假如只是画出一条本身看上去“垂直”的直线,就不能在转变外形时保持垂直关系.BA图1-4.3第三步：(1) 选“画点”对象;(2) 移动鼠标到垂线上单击,如图图1-4.4留意：不雅察状况栏中消失“点位于直线上”时单击,如许画的点永久位于直线上,不会拖到外面.A BC图1-4.4第三步：(1) 拔取垂线CD,由“显示”→“隐蔽直线”,把垂线隐蔽; (2) 用画线段对象画出线段AC.线段BC,如图1-4.5.技能：最后的图中应当是线段,但为了保证变化进程中保持垂直关系,必须先画关心垂线,最后在不须要时把它隐蔽.A BC图1-4.5第四步：用“文本”对象单击三角形的三边,得到如图1-4.6所示,jm nABC图1-4.6第五步：用“文本”对象双击标签n,在弹出的对话框中作如下修正：如图1-4.7.图1-4.7用同样的办法改j 为c,改m 为b,如图1-4.8.解释：如许做是为了照料我们的数进修惯,或者是标题本身的请求,这种改点或线的标签的办法,在操作进程中会经常用到.cbaAC 图1-4.8第七步：同时拔取线段a.b.c,由菜单“器量”→“长度”,可以同时量出三条边的长度,如图1-4.9cbaAC c = 2.70 cm a = 3.03 cmb = 1.39 cm图1-4.9第八步：弹出盘算器,依次点击“b=…”.“^”.“2”.“+”.“c=…”.“^”.“2”,然后按“肯定”,可以盘算出b 2+c 2的值;同样可以算出a 2的值, 得到如图1-4.10,解释：这里“^”表示乘方运算.cBC c = 2.70 cm a = 3.03 cmb = 1.39 cmb 2 +c 2 = 9.20 cm 2a 2 = 9.图1-4.10归纳结论：12米,全长为24米.若有问题,请到几何画板分版,下载实例四供参考. 演习：1.量出直角三角形的两锐角的度数,验证直角三角形的两锐角互余. 若有问题,请到几何画板分版,下载案例四演习1供参考.2.学画一个矩形,先完成本例到第三步得图1-4.11,这里只是把本来的点C 改成了D.A BD图1-4.11（1）拔取点D 和线段AB,由“作图” “平行线”,画出过D 平行AB 的直线;（2）拔取点B AD,同样画出过点B 平行于AD 的直线;（3）用“选择”对象界说出第四个极点,标记标签为C;图1-4.12（4）隐蔽三条直线,画出线段AD.DC.CB,即得矩形ABCD,如图1-4.13.解释：拖动点A.B 可以转变矩形的大小和地位并可以扭转必定的角度;拖动点D 只能转变矩形在纵向上的大小,拖动点C 不会转变矩形的大小,但可以转变矩形的地位,但无论若何转变,这个图形必定是矩形,你可以经由过程器量角和边来证实这一点.A D图1-4-133.先画出如图1-4-14的图形,然后用相似于第2题的办法画一个平行四边形,A图1-4-14案例五 三角形的高三角形的高可能出如今哪些地位？思绪：应当对于直角.锐角.钝角三种不同类形的三角作不同的答复.计划：假如用笔在纸上画图,只能三种类型中各画一个图来解释,如今借助几何画板,我们可以动态地转变三角形的外形,使不同类形的三角形的高可以动态转变.用几何画板验证：第一步：(1) 拔取“画点”对象画三个点;(2) 拔取“画直线”对象后,什么都不用做;(3)拔取“选择”对象,在屏幕上拉一个虚线框框住画好的三点;(4) 由菜单“作图”→“画直线”(快捷键是Ctrl+L) ,可以画出过这三点的三条直线,标上标签,如图1-5.1. 技能：(1) 假如要拔取的对象比较多,可以用“选择”对象在工作区中拉一个虚线框框住这些对象,这时可能会多选了一些你并不想选的,可以按Shift 键后,单击该对象撤消选择状况;(2) 上面第二步选“画直线”对象的操作会影响菜单中会不会出出“画直线”的选项,假如你没有做这一步,菜单中平日消失“画线段”,也就是说,几何画板中的有些菜单敕令和按钮的显示状况是相干的.第二步：过点A 作直线BC 的垂线,并单击垂足,界说出垂足D,用同样的办法作出垂线BE 和CF,如图1-5.2,第三步：按住Shift 键,用“选择”对象拔取所有的直线,留意不要选到点;由菜单“显示”→“隐蔽直线”,可以隐蔽所有直线,得到如图1-5.3BCD EFA图1-5.3第四步：(1) 同时拔取点A.B,(2) 拔取“画线段”对象,然后按Ctrl+L,画出线段AB;(3)用同样的办法画出线段BC.AC.AD.BE.CF,得到如图1-5.4.技能：上面说Ctrl+L 是画直线,但当你先画了“画线段”的对象后,它的功效会主动变边画线段.留意：为什么不一开端就画三条线段构成三角形呢？这是本例的要点,因为假如一开端画的是线段,点D.E.F 被界说为垂线和线段的交点,假如你拖动三角形变为钝角三角形,垂线和线段没有交点,如许会导致有两条高消掉.如今的点D.E.F 分离是垂线和直线的交点,再拉动三角形成钝角三角形时,高不会消掉.BC图1-5.4第五步：(1) 拖动点A,使∠ACB变成钝角,（如图1-5.5）;(2) 拔取点C和D,按Ctrl+L,画出线段CD;(3)保持线段CD的拔取状况,由菜单“显示”→“线型”→“虚线”,改CD为虚线,相符平日的习惯,用同样的办法画线虚线段CE,图1-5.5第六步：拖动点A使使∠ABC变成钝角后用同样的办法作出虚线段BF.最后完成图1-5.6D图1-5.6归纳结论;演习：不雅察三角形的三条中线,三条角等分线的地位关系.个中画中点的办法：拔取线段,由菜单“作图”→“中点”（或按Ctrl+M）可以作出线段的中点,接着就可以画中线了;画角等分线的办法：如按Shift,依次点选点B.A.C,可以作出∠BAC的等分线,肯定角等分线和对边的交点后,隐蔽角等分线,再连出线段就行了.1.请本身画一个三角形作出它的三条中线,然后按请求填写试验报告.2.请本身画一个三角形,作出它的三条角等分线,然后按请求填写试验报告.号地位吗？1 不雅察2 用鼠标拖动点C到另一地位.使△ABC仍为锐角三角形,再不雅察,3 用鼠标拖动点A到另一地位.使△ABC变为直角三角形,再不雅察,4 用鼠标拖动点A到另一地位.使∠ABC为钝角,再不雅察结论三角形的三条角等分线___________.若有问题,请到几何画板分版,下载案例五演习2供参考.案例六挂画的学问要把一幅画挂在墙上,画的高低边框要和横梁平行,阁下与立柱的距离相等,应当若何钉上挂钉？图1-6.1思绪：这个问题可以转化为和线段的垂直等分线有关的问题.计划：挂绳拉紧后,挂点到像框边框两头的距离应当相等,斟酌到平行和等距的前提,只要横梁的中垂线与边框中垂线二线合一就行了,所以只要画横梁的中垂线,把挂绳的中点定位在横梁中垂线上即可.下面验证“线段垂直等分线上的点,到线段两头的距离相等”.用几何画板验证：第一步：画一条线段AB.如图1-6.2 A图1-6.2第二步：(1) 用选择对象拔取线段AB,(2) 由菜单“作图” “中点”（快捷键是Ctrl+M）,画出线段AB的中点C,如图1-6.3留意：不要多选其他对象,假如你多选了其他对象,“中点”这个选项是灰色的不可用,一般来说,只要选择的对象不相符请求的前提,就不可能运用响应的菜单项. AC如图1-6.3第三步：(1)用“选择”对象按住左键拉一个框经由点C 和线段AB （但不要框住A.B 两点）,如许可以同时拔取点C 和线段AB,(2)由菜单“作图”→“垂线”,画出过点C 垂直于线段AB 的垂线,等于线段AB 的垂直等分线.如图1-6.4留意：假如你画的图不是如许,过点A 或B 也有了垂线,那是因为你多选了点A 或点B.ABC图1-6.4第四步：拔取“画点”对象,在中垂线上画一点,标记为P,如图1-6.5ABCP图1-6.5第五步：(1) 画出线段PA.PB;(2) 拔取点P.A,由菜单“器量”→“距离”,量得PA,同样量出PB. 第六步：(1) 同时拔取点P 和中垂线;(2) 由菜单“编辑”→“操作类按钮”→“动画”,在弹出的对话框中,设置如图1-6.6图1-6.6如许在屏幕上会出出一个“动画”按钮,当双击这个按钮时,点P 会在直线上双向地移动.便于我们动态地不雅察. 最后成果如图1-6.7.留意：不要多选其它对象,这里只须要点P 在中垂线上活动.ABCPPA = 2.59 cm PB = 2.59 cm动画归纳结论：序号 操作现象 结论(是否相等) 1 拖动点P 到另一地位, 这时PA=____PB=____ PA____PB2 拖动点P 到第二个地位 这时PA=____PB=____ PA____PB3 拖动点P 到第三个地位 这时PA=____PB=____PA____PB4 双击“动画”按钮, 点P 在AB 的中垂线上不停的活动,PA____PB结论 只要点P 在线段AB 的中垂线上,试验进程中PA______PB. 演习:1.我们将在前面作图的基本上,进一步验证等腰三角形.等边三角形的一些性质. 第七步：(1) 拔取垂直等分线,将它隐蔽;(2) 画出线段PC.得到如图1-6.8.ABCPPA = 2.59 cm PB = 2.59 cm动画图1-6.8第八步：用量距离的办法量AC.BC,量∠PAB.∠PBA.∠APB.∠PCB.∠A PC.∠BPC 的度数,得到如图1-6.9.ABPA = 3.17 cmPB = 3.17 cm AC = 1.47 cm BC = 1.47 cmPAB = 62.47?PBA = 62.47?APC = 27.53?BPC = 27.53?BPA = 55.06?图1-6.9归纳结论：若有问题,请到几何画板分版,下载案例六演习1供参考.2.学画一个菱形,接第1题,先画出如图1-6.10的图形,因为点P 在线段AB 的垂直等分线上,所以PA=PB.B AC图1-6.10（1）选择线段AB,由“变换”→“标记镜面…”,标记AB 为镜面,线段上消失闪耀后消掉的两个方框.解释：标记镜面后,一个对象假如关于这个镜面反射,这时就仿佛人照镜子一样,人离镜面近,人像离镜面也近,用数学的说法,镜面就是对称轴,反射可以得到对称点或对称图形.技能：标记镜面的另两种办法：（1）直接双击直线（线段.射线）;（2）拔取直线（线段.射线）后用快捷键Ctrl+G.（2）同时拔取点P.线段PA.PC.PB;（3）由“变换”→“反射”,得到如图1-6.11.（4）用“文本”对象改各点标签为你想要的,例如得图1-6.12.解释：在几何画板中,画特别四边形的办法不只一种,但不管用哪种办法,都要相符图形的几何干系,也就是当转变大小了地位时,矩形仍是矩形,菱形仍是菱形.BAB图1-6.11 图1-6.12若有问题,请到几何画板分版,下载案例六演习2供参考.案例七抽水房的地位在一条河的统一旁有两个村庄A和B,如今要在河畔建一个抽水房,应当建在什么地位,才能使所用的水管的钱起码?图1-7.1思绪：用钱起码,一般请求所用的水管最短,转化为数学问题,等于在表示河道的直线上找一个点C,使AC+BC最小.计划：作点A关于河道的对称点A’,连A’B交河道于C,盘算AC+CB;在河道上另取一点D,盘算AD+DB,经由过程拖动点D在直线上移动,验证AC+CB最小,从而解释C为最佳点.用几何画板验证：。

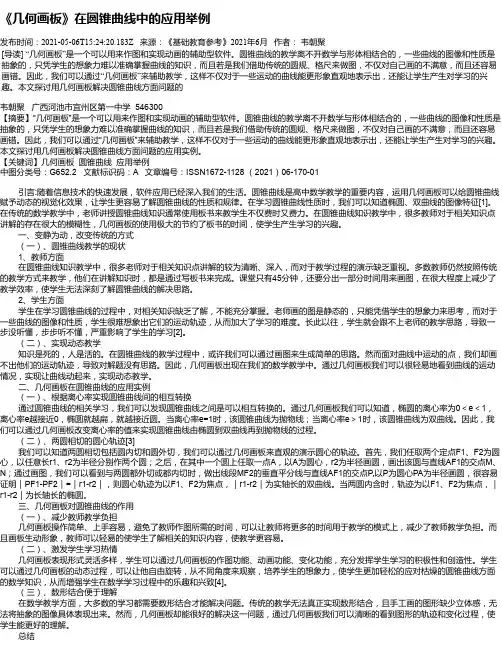

《几何画板》在圆锥曲线中的应用举例发布时间：2021-05-06T15:24:20.183Z 来源：《基础教育参考》2021年6月作者：韦朝聚[导读] “几何画板”是一个可以用来作图和实现动画的辅助型软件。

圆锥曲线的教学离不开数学与形体相结合的，一些曲线的图像和性质是抽象的，只凭学生的想象力难以准确掌握曲线的知识，而且若是我们借助传统的圆规、格尺来做图，不仅对自己画的不满意，而且还容易画错。

因此，我们可以通过“几何画板”来辅助教学，这样不仅对于一些运动的曲线能更形象直观地表示出，还能让学生产生对学习的兴趣。

本文探讨用几何画板解决圆锥曲线方面问题的韦朝聚广西河池市宜州区第一中学 546300 【摘要】“几何画板”是一个可以用来作图和实现动画的辅助型软件。

圆锥曲线的教学离不开数学与形体相结合的，一些曲线的图像和性质是抽象的，只凭学生的想象力难以准确掌握曲线的知识，而且若是我们借助传统的圆规、格尺来做图，不仅对自己画的不满意，而且还容易画错。

因此，我们可以通过“几何画板”来辅助教学，这样不仅对于一些运动的曲线能更形象直观地表示出，还能让学生产生对学习的兴趣。

本文探讨用几何画板解决圆锥曲线方面问题的应用实例。

【关键词】几何画板圆锥曲线应用举例中图分类号：G652.2 文献标识码：A 文章编号：ISSN1672-1128 （2021）06-170-01引言:随着信息技术的快速发展，软件应用已经深入我们的生活。

圆锥曲线是高中数学教学的重要内容，运用几何画板可以给圆锥曲线赋予动态的视觉化效果，让学生更容易了解圆锥曲线的性质和规律。

在学习圆锥曲线性质时，我们可以知道椭圆、双曲线的图像特征[1]。

在传统的数学教学中，老师讲授圆锥曲线知识通常使用板书来教学生不仅费时又费力。

在圆锥曲线知识教学中，很多教师对于相关知识点讲解的存在很大的模糊性，几何画板的使用极大的节约了板书的时间，使学生产生学习的兴趣。

一、变静为动，改变传统的方式（一）、圆锥曲线教学的现状 1、教师方面在圆锥曲线知识教学中，很多老师对于相关知识点讲解的较为清晰、深入，而对于教学过程的演示缺乏重视。

《几何画板》教程 【2 】——从入门到精晓用几何画板做数理试验 起首请下载安装好几何画板软件,打开几何画板,可以看到如下的窗口,各部分的功效如图所示：图1-0.1我们重要熟习一下对象箱和状况栏,其它的功效在往后的进修进程中将学会运用.案例一 四人分饼有一块厚度平均的三角形薄饼,如今要把它平均分给四小我,应当若何分？图1-1.1思绪：这个问题在数学上就是若何把一个三角形分成面积相等的四部分.计划一：画三角形的三条中位线,分三角形所成的四部分面积相等,（其实四个三角形全等）.如图1-1.2.图1-1.2计划二：四等分三角形的随意率性一边,由等底等高的三角形面积相等,可以得出四部分面积相等,如图1-1.3.图1-1.3用几何画板验证：第一步：打开几何画板程序,这时消失一个新画图文件.解释：假如几何画板程序已经打开,只要由菜单“文件” “新画图”,也可以新建一个画图文件. 第二步：(1)在对象箱中拔取“画线段”对象; (2)在工作区中按住鼠标左键拖动,画出一条线段.如图1-1.4. 留意：在几何画板中,点用一个空心的圈表示.图1-1.4第三步：(1)拔取“文本”对象;(2)在画好的点上单击左键,可以标出两点的标签,如图1-1.5：留意：假如再点一次,又可以隐蔽标签,假如想改标签为其它字母,可以如许做： 用“文本”对象双击显示的标签,在弹出的对话框中进行修正,(本例中我们不做修正).如图1-1.6图1-1.6 在后面的操作中,请不雅察图形,依据须要标出点或线的标签,不再一一解释AB图1-1.5第四步：(1)再次拔取“画线段”对象,移动鼠标与点A 重合,按左键拖动画出线段AC;(2)画线段BC,标出标签C,如图1-1.7. 留意：在熟习后,可以先画好首尾相接的三条线段后再标上标签更便利.ABC图1-1.7第五步：(1)用“选择”对象单击线段AB,这时线段上消失两个正方形的黑块,表示线段处于被拔取状况;(2)由菜单“作图” “中点”,画出线段AB 的中点,标上标签.得如图1-1.8. 留意：假如被拔取的是点,点的外面会有一个粗黑圆圈.在几何画板中,拔取线段是不包括它的两个端点的,今后的问题都是如许,假如不当心多选了某个对象,可以按Shif t 键后用左键再次单击该对象撤消拔取.AB CD图1-1.8第六步：用同样的办法画出其它双方的中点.得如图1-1.9. 技能：最快的办法是：按住Shift 不放,用“选择”对象分离点击三条线段,可以同时拔取这三条线段,再由“作图” “画中点”(或按快捷键Ctrl+M),就可以同时画好三条边的中点.AB C D EF图1-1.9第七步：用“画线段”对象贯穿连接DE.EF.FD,得如图1-1.10： 技能：画线段的另一办法,在保证画线对象消失的是“画线段”按钮(不必拔取)的前提下.拔取两点后,由菜单“作图” “画线段”,(或按快捷键Ctrl+L),可以画出贯穿连接两点的线段.ABCDEF本例最快的做法：1.拔取“画点”对象,按住Shift 键不放在工作区中画三个点,这时三个极点都保持拔取状况2.按Ctrl+L,可以同时画出三条边并且三边同时被拔取;3.按Ctrl+M,可以同时画出三边中点且三中点同时被拔取;4.按Ctrl+L,可以同时画出小三角形三条边,标上标签即可. 图1-1.10第八步：(1) 按住Shift 键不放,用“选择“对象拔取点A.D.F;(2)由菜单“作图” “多边形内部”填充多边形内部;(3) 保持内部的拔取状况,由菜单“器量” “面积”,可以量出ADF 的面积,如图1-1.11.ADF面积 ADF = 0.77 cm 2图1-1.11第九步：(1) 用同样的办法,填充并器量三角形BDE.ECF.DEF;(2) 拔取DEF 的内部,由菜单“显示” “色彩”,选择其它色彩,如蓝色,得到如图1-1.12.ACD F面积 ADF = 0.77 cm 2面积 DBE = 0.77 cm 2面积 ECF = 0.77 cm 2面积 DEF = 0.77 cm 2图1-1.2 留意：在制造进程中,要经常保存文件,以免因不测原因造成文件丧掉,以下每一个例子都是如许,不再加以解释. 归纳结论：拖动极点A.B.C中的任一个,可以转变三角形的大小和外形,请不雅察不同情形下,四部分的面积是否老是相等？如许做可以完成分饼的义务吗？解释：这是经由过程试验来验证数学纪律,不能保证结论必定是准确,一般来说,有一些成果经由了人类的长期实践,大家都公认了它的准确性,这时会把这个结论作为正义直接运用;而大多半情形下,试验得到的成果仍然须要进行推理证实.那么,试验有什么用呢？试验可以关心我们熟习纪律,更轻易接收常识,并且常常可以让我们找到解决问题的偏向.若有问题,请到几何画板分版,下载案例一供参考. 演习：1.对于计划二,四等分面积的问题就转化为四等分线段的问题,四等分线段可以用哪些办法？2.为了便利在转变等分的份数（例如要分成五份）时办法仍然能用,这里介绍运用平行线等分线段的办法把一条线段四等分.第一步：(1) 拔取“画射线”对象;(2)移动鼠标到与点A 重合,按住左键拖动,画出一条以点A 为端点的射线AD,得如图1-1.13.ABCD图1-1.13第二步：(1) 拔取“画点”对象,移动鼠标到射线AD 上,在接近点A 处单击画出一个点E,得如图1-1.14;(2) 按住Shift 键不放,用“选择”对象,依次拔取点A.E,由菜单“变换” “标记向量A-E”.解释：标记了一个向量后,可以在后面的平移变换中按这个向量来平移,保证消失若干段相等的线段,标记向量时,必定要留意选选择点的先后次序.EABCD图1-1.14第三步：(1) 用“选择”对象拔取点E,由菜单“变换” “平移…”,在弹出的对话框中点“肯定”即可得一点Ｅ’;(2) 拔取Ｅ’,做同样的操作可以得Ｅ’’,……,如许做下去,直到得到你想要的若干段相等的线段,这里是四段,如图1-1.15.E'''E''DABCEE'图1-1.15第四步：(1)贯穿连接B Ｅ’’’;（2）同时拔取线段B Ｅ’’’.点E.Ｅ’.Ｅ’’,由菜单“作图” “平行线”,画出了一组平行线,如图1-1.16.ABCDEE'E''E'''图1-1.16第五步：(1) 用“选择”对象单击平行线和AB 订交处,得到三个四等分点; (2) 拔取所有平行线.射线AD 及AD 上的点(除A 外),由菜单“显示” “隐蔽 对象”,可以隐蔽制造进程中的关心线.得如图1-1.17. 以下只要贯穿连接点C 和三个四等分点就行了,…… 留意：在最后成果中不须要看到的对象,一般是把它隐蔽,假如你拔取后删去了它,你会发明你要的四等分点也会消掉,这是因为这些点是受关心线掌握的,隐蔽的对象只是看不到,但它仍然起感化.隐蔽和删除是不同的.若有问题,请到几何画板分版,下载案例一的演习供参考. ABC图1-1.17 ３.本身比较一下这两种办法,在只须要四等分的情形下,哪种办法便利？,在须要其它等分的情形下,哪种办法更具有一般性？案例二 三角形的内角和现有一块三角形的木板,用来制造一个半圆形的木盖,请设计一个糟蹋比较小并且便于施工的计划.图1-2.1思绪：以三角形较短一边的一半为半径,以三个极点为圆心画弧,得到三个扇形后拼成半圆,如图1-2.2：图1-2.2那么,若何知道拼成的必定是一个半圆呢？下面用几何画板做一个试验来解释.计划：画一个三角形;量三个内角的度数;用几何画板的盘算功效盘算三个内角的和.假如对于随意率性的三角形,总有内角和是1800,那么解释拼成的必定是一个半圆形. 用几何画板验证：第一步：新建一个几何画板画图文件.画出三角形ABC第二步：(1) 拔取“选择”对象,按住Shift 不放,依次拔取点B.A.C;(2) 由菜单中的“器量” “角度”,量出∠BAC 的度数, 用同样的办法器量其它两个角.如图1-2.3 解释：因为每小我画的图不同,度数不必定和图1-2.3一样）. 留意：选一个角的症结是角的极点要第二个选.ABCBAC = 45.0?ABC = 74.6?ACB = 60.4?图1-2.3第三步：由菜单“器量” “盘算”弹出一个盘算器,依次点击“∠BAC=…”.“+”.“∠ABC=…”“+”.“∠ACB=…”.“肯定”,如图1-2.4. 解释：“∠BAC=…”在本例中是“∠BAC=45.00”,这里用省略号表示,是因为每小我画的图不同,量出的度数有可能不同,今后相似的问题都如许来表示. 技能：弹出盘算器的办法有：(1) 由菜单“器量” “盘算”;(2) 双击工作区中的任一器量值,如“∠BAC=…”;(3) 在工作区中击鼠标右键,由“器量” “盘算”.ABBAC = 45.0?ABC = 74.6?ACB = 60.4?BAC + ABC + ACB = 180.0?图1-2.4归纳结论：请按请求操作后填写下表： 序号 操作现象 三个角的和等于1 不雅察∠BAC=______ ∠ABC=______ ∠ACB=______ 2 用鼠标拖动个中一个极点转变三角形变成钝角三角形 ∠BAC=______ ∠ABC=______ ∠ACB=______ 3用鼠标拖动个中一个极点转变三角形变成直角三角形∠BAC=______ ∠ABC=______∠ACB=______4 用鼠标拖动个中一个极点随意率性转变三角形的外形 三个内角的和老是结论 三角形的内角和老是________若有问题,请到几何画板分版,下载案例二供参考.演习：1.本身画一个凸四边形,器量它的内角,盘算内角和,验证凸四边形的内角和是3600.若有问题,请到几何画板分版,下载案例二演习1供参考.2.用“选择”对象同时拔取点A.B,由菜单“器量” “距离”,可以器量出线段AB的长度,请你用上面所学的常识验证“三角形的双方之和大于第三边,三角形的双方之差小于第三边”.若有问题,请到几何画板分版,下载案例二演习2供参考.案例三 最佳行走路线如图1-3.1：你身在草原上,如今要走到公路边去等车,请设计一个最佳行走路线.图1-3.1思绪：把人所处地位看作一个点,公路看作一条直线,行走的路线看作线段,由垂线段最短可以找到最佳行走路线.计划：画一条直线,过直线外一点引直线的垂线段和斜线段,器量线段的长,动态验证垂线段最短.用几何画板验证：第一步：新建一个几何画板画图文件.第二步：(1)C按住对象箱中的画线对象不放,在弹出的对象条中拔取“画直线”对象,按住鼠标左键拖动画出一条直线;(2) 用“画点”对象在直线外画一点,如图1-3.2.A B图1-3.2第三步：(1) 按Shift键,用鼠标拔取点C和直线AB,(不要拔取点A和B);(2)C由菜单“作图” “垂线”,画出了过点C垂直于AB的直线,如图1-3.3解释：固然点A.B在直线AB上,但拔取直线时并没有拔取直线上的点,在后面的进修中,假如请求拔取直线.线段.圆等对象,这时不要把对象上的点也拔取,除非特别指明要拔取这些点. A B图1-3.3第四步：(1) 用“选择”对象单击垂足处,界说出垂足,标上标签D; (2)拔取垂线CD(不要拔取点C.D).点A.B,由“显示” “隐蔽”,把拔取的对象隐蔽,用“文本”对象在直线上点一下,标出直线的标签j;(3) 选“画线段”对象,贯穿连接线段CD,如图1-3.4. 解释：点A.B 是掌握直线AB 的点,经由过程拖动这两点,可以转变直线的偏向和地位,一般情形下,假如不想再转变直线的地位,或不再画其它线经由这两个点,可以在制造完成后把它隐蔽.jCD1-3.4第五步：(1) 拔取“画线段”对象;(2) 移动鼠标到点C 处,按下左键拖动,当鼠标位于直线j 上时松开,如图1-3.5. 技能：CE 是直线j的斜线段,所以要保证一个端点是C,另一个端点E 只能在直线j上移动,如何才能保证呢？,在画图的进程中,移动鼠标到点C 时,留意不雅察状况栏中有“从点C ”,这时按下左键可以保证一个端点为C,移动鼠标到直线j 时,状况栏中有“到点位于直线j ”时松开,如许点E 必定在直线上,不能拖到直线外.在几何画板中,状况栏的感化异常重要.jCDE图1-3.5第六步：同时拔取点C.D,由“器量” “距离”,量出CD,同理量出CE,如图1-3.6.jCDCD = 1.68 cm CE = 2.16 cm图1-3.6归纳结论：拖动点E在直线j 上移动,不雅察CD 与CE 的大小,什么时刻CE=CD ？,除了这个地位外的其它地位CD 与CE 哪一个比较大？以上操作解释：从直线处一点引直线的所有线段中,_________最短,因而最佳行走路线是走点到直线的垂线段. 若有问题,请到几何画板分版,下载实例三供参考. 演习：1.在图1-3.6的基本上,增长一个点F,经由过程器量∠CDF.∠CEF,如图1-3.7,拖动点E,不雅察什么情形下两个角相等,除了CD 外,CE在其它地位能和直线j 垂直吗？j CDEFCD = 1.68 cm CE = 2.16 cmCDF = 90?CEF = 51?图1-3.7若有问题,请到几何画板分版,下载案例三演习供参考.案例四 横梁有多长如图1-4.1,一个三角形屋架,屋面的宽度是13米,立柱长5米,那么横梁有多长？图1-4.1思绪：这是直角三角形中运用勾股定理的问题,那么,是不是随意率性的直角三角形三边都有这种关系？ 计划：大家都已经证实过勾股定理,但如今我们用不同的办法来从新熟习一下这个老同伙.用几何画板画一个直角三角形,器量三条边,盘算两直角边的平方和,盘算斜边的平方,不断转变图形的大小外形(但保持直角不变),验证定理是否老是成立.用几何画板验证：第一步：新建一个几何画板画图文件.第二步：在工作区中画一条线段AB,如图1-4.2.BA图1-4.2第三步：(1) 按住Shift,用“选择”对象拔取点A 和线段AB;(2) 由菜单“作图” “垂线”,作出点A 垂直于线段AB 的直线.如图1-4.3留意：不要选别的一个端点B,那样过B 点也会有一条直线与AB 垂直,本例中我们不须要同时画两条垂线.技能：只有如许画的图才能在你拖动点转变图形的大小和外形时老是保持垂直的关系,假如只是画出一条本身看上去“垂直”的直线,就不能在转变外形时保持垂直关系.BA图1-4.3第三步：(1) 选“画点”对象;(2) 移动鼠标到垂线上单击,如图图1-4.4 留意：不雅察状况栏中消失“点位于直线上”时单击,如许画的点永久位于直线上,不会拖到外面.ABC图1-4.4第三步：(1) 拔取垂线CD,由“显示” “隐蔽直线”,把垂线隐蔽; (2) 用画线段对象画出线段AC.线段BC,如图1-4.5. 技能：最后的图中应当是线段,但为了保证变化进程中保持垂直关系,必须先画关心垂线,最后在不须要时把它隐蔽.A BC图1-4.5第四步：用“文本”对象单击三角形的三边,得到如图1-4.6所示,jm nABC图1-4.6第五步：用“文本”对象双击标签n,在弹出的对话框中作如下修正：如图1-4.7.图1-4.7 用同样的办法改j 为c,改m 为b,如图1-4.8. 解释：如许做是为了照料我们的数进修惯,或者是标题本身的请求,这种改点或线的标签的办法,在操作进程中会经常用到.cbaABC图1-4.8第七步：同时拔取线段a.b.c,由菜单“器量” “长度”,可以同时量出三条边的长度,如图1-4.9cbaABCc = 2.70 cm a = 3.03 cb = 1.39 cm图1-4.9第八步：弹出盘算器,依次点击“b=…”.“^”.“2”.“+”.“c=…”.“^”.“2”,然后按“肯定”,可以盘算出b 2+c 2的值;同样可以算出a 2的值, 得到如图1-4.10,解释：这里“^”表示乘方运算.cbaABC c = 2.70 cm a = 3.03 cmb = 1.39 cmb 2 + c2 = 9.20 cm 2a 2 = 9图1-4.10归纳结论： 序号操作现象 b 2+c 2与a 2相等吗？ 1 不雅察 b 2+c 2=____a 2=_____2 用鼠标拖动点B 到另一地位. b 2+c 2=____a 2=_____3 用鼠标拖动点B 到另一地位. b 2+c 2=____a 2=_____4 随意率性拖动三角形极点转变直角三角形的外形, 结论 b 2+c 2____a 2 可以看到,老是有两直角边的平方和等于斜边的平方,本例中的横梁用勾股定理算得一半为12米,全长为24米.若有问题,请到几何画板分版,下载实例四供参考. 演习：1.量出直角三角形的两锐角的度数,验证直角三角形的两锐角互余. 若有问题,请到几何画板分版,下载案例四演习1供参考.2.学画一个矩形,先完成本例到第三步得图1-4.11,这里只是把本来的点C 改成了D.A BD图1-4.11（1）拔取点D 和线段AB,由“作图” “平行线”,画出过D 平行AB 的直线;（2）拔取点B 和直线AD,同样画出过点B 平行于AD 的直线;（3）用“选择”对象界说出第四个极点,标记标签为C;如图1-4.12A BDC图1-4.12（4）隐蔽三条直线,画出线段AD.DC.CB,即得矩形ABCD,如图1-4.13. 解释：拖动点A.B 可以转变矩形的大小和地位并可以扭转必定的角度;拖动点D 只能转变矩形在纵向上的大小,拖动点C 不会转变矩形的大小,但可以转变矩形的地位,但无论若何转变,这个图形必定是矩形,你可以经由过程器量角和边来证实这一点.A D图1-4-133.先画出如图1-4-14的图形,然后用相似于第2题的办法画一个平行四边形,ABC图1-4-14案例五 三角形的高三角形的高可能出如今哪些地位？思绪：应当对于直角.锐角.钝角三种不同类形的三角作不同的答复.计划：假如用笔在纸上画图,只能三种类型中各画一个图来解释,如今借助几何画板,我们可以动态地转变三角形的外形,使不同类形的三角形的高可以动态转变.用几何画板验证：第一步：(1) 拔取“画点”对象画三个点;(2)拔取“画直线”对象后,什么都不用做;(3) 拔取“选择”对象,在屏幕上拉一个虚线框框住画好的三点;(4) 由菜单“作图” “画直线” (快捷键是Ctrl+L) ,可以画出过这三点的三条直线,标上标签,如图1-5.1. 技能：(1) 假如要拔取的对象比较多,可以用“选择”对象在工作区中拉一个虚线框框住这些对象,这时可能会多选了一些你并不想选的,可以按Shift 键后,单击该对象撤消选择状况;(2) 上面第二步选“画直线”对象的操作会影响菜单中会不会出出“画直线”的选项,假如你没有做这一步,菜单中平日消失“画线段”,也就是说,几何画板中的有些菜单敕令和按钮的显示状况是相干的.ABC1-5.1第二步：过点A 作直线BC 的垂线,并单击垂足,界说出垂足D,用同样的办法作出垂线BE 和CF,如图1-5.2,A BCDEF图1-5.2第三步：按住Shift 键,用“选择”对象拔取所有的直线,留意不要选到点;由菜单“显示” “隐蔽直线”,可以隐蔽所有直线,得到如图1-5.3BCD EFA图1-5.3第四步：(1) 同时拔取点A.B,(2) 拔取“画线段”对象,然后按Ctrl+L,画出线段AB;(3)用同样的办法画出线段BC.AC.AD.BE.CF,得到如图1-5.4. 技能：上面说Ctrl+L 是画直线,但当你先画了“画线段”的对象后,它的功效会主动变边画线段.留意：为什么不一开端就画三条线段构成三角形呢？这是本例的要点,因为假如一开端画的是线段,点D.E.F 被界说为垂线和线段的交点,假如你拖动三角形变为钝角三角形,垂线和线段没有交点,如许会导致有两条高消掉.如今的点D.E.F 分离是垂线和直线的交点,再拉动三角形成钝角三角形时,高不会消掉.A B CDE F图1-5.4第五步：(1) 拖动点A,使∠ACB变成钝角,（如图1-5.5）;(2) 拔取点C和D,按Ctrl+L,画出线段CD;(3)保持线段CD的拔取状况,由菜单“显示” “线型” “虚线”,改CD为虚线,相符平日的习惯,用同样的办法画线虚线段CE,B FAB C DEF图1-5.5第六步：拖动点A使使∠ABC变成钝角后用同样的办法作出虚线段BF.最后完成图1-5.6AB CDEF图1-5.6 归纳结论;序号 操作三角形三条高的地位三条高（或高的延伸线）交于一点吗？1 不雅察2 用鼠标拖动点C到另一地位.使△ABC仍为锐角三角形,再不雅察,3 用鼠标拖动点A到另一地位.使△ABC变为直角三角形,再不雅察,4 用鼠标拖动点A到另一地位.使∠ABC为钝角,再不雅察结论三角形的三条高或高的延伸线___________.若有问题,请到几何画板分版,下载案例五供参考.演习：不雅察三角形的三条中线,三条角等分线的地位关系.个中画中点的办法：拔取线段,由菜单“作图” “中点”（或按Ctrl+M）可以作出线段的中点,接着就可以画中线了;画角等分线的办法：如按Shift,依次点选点B.A.C,可以作出∠BAC的等分线,肯定角等分线和对边的交点后,隐蔽角等分线,再连出线段就行了.1.请本身画一个三角形作出它的三条中线,然后按请求填写试验报告.序号 操作三角形三条中线的地位三条中线交于一点吗？1 不雅察2 用鼠标拖动点C到另一地位.使△ABC仍为锐角三角形,再不雅察,3 用鼠标拖动点A到另一地位.使△ABC变为直角三角形,再不雅察,4 用鼠标拖动点A到另一地位.使∠ABC为钝角,再不雅察结论三角形的三条中线___________.若有问题,请到几何画板分版,下载案例五演习1供参考.2.请本身画一个三角形,作出它的三条角等分线,然后按请求填写试验报告.序操作 三角形三条角等分线的三条角等分线交于一点号 地位 吗？1 不雅察2 用鼠标拖动点C到另一地位.使△ABC仍为锐角三角形,再不雅察,3 用鼠标拖动点A到另一地位.使△ABC变为直角三角形,再不雅察,4 用鼠标拖动点A到另一地位.使∠ABC为钝角,再不雅察结论三角形的三条角等分线___________.若有问题,请到几何画板分版,下载案例五演习2供参考.案例六 挂画的学问要把一幅画挂在墙上,画的高低边框要和横梁平行,阁下与立柱的距离相等,应当若何钉上挂钉？图1-6.1思绪： 这个问题可以转化为和线段的垂直等分线有关的问题.计划：挂绳拉紧后,挂点到像框边框两头的距离应当相等,斟酌到平行和等距的前提,只要横梁的中垂线与边框中垂线二线合一就行了,所以只要画横梁的中垂线,把挂绳的中点定位在横梁中垂线上即可.下面验证“线段垂直等分线上的点,到线段两头的距离相等”.用几何画板验证：第一步：画一条线段AB.如图1-6.2 A B图1-6.2第二步：(1) 用选择对象拔取线段AB,(2) 由菜单“作图” “中点”（快捷键是Ctrl+M）,画出线段AB的中点C,如图1-6.3留意：不要多选其他对象,假如你多选了其他对象,“中点”这个选项是灰色的不可用,一般来说,只要选择的对象不相符请求的前提,就不可能运用响应的菜单项. A BC如图1-6.3第三步：(1) 用“选择”对象按住左键拉一个框经由点C 和线段AB （但不要框住A.B 两点）,如许可以同时拔取点C 和线段AB,(2) 由菜单“作图” “垂线”,画出过点C 垂直于线段AB 的垂线,等于线段AB 的垂直等分线.如图1-6.4留意：假如你画的图不是如许,过点A 或B 也有了垂线,那是因为你多选了点A 或点B.ABC图1-6.4第四步：拔取“画点”对象,在中垂线上画一点,标记为P,如图1-6.5ABCP图1-6.5第五步：(1) 画出线段PA.PB;(2) 拔取点P.A,由菜单“器量” “距离”,量得PA,同样量出PB. 第六步：(1) 同时拔取点P和中垂线;(2) 由菜单“编辑” “操作类按钮” “动画”,在弹出的对话框中,设置如图1-6.6图1-6.6 如许在屏幕上会出出一个“动画”按钮,当双击这个按钮时,点P会在直线上双向地移动.便于我们动态地不雅察. 最后成果如图1-6.7.留意：不要多选其它对象,这里只须要点P 在中垂线上活动.ABCPPA = 2.59 cm PB = 2.59 cm动画图1-6.7归纳结论：序号 操作现象 结论(是否相等)1 拖动点P 到另一地位, 这时PA=____PB=____ PA____PB2 拖动点P 到第二个地位 这时PA=____PB=____ PA____PB3 拖动点P 到第三个地位 这时PA=____PB=____PA____PB4 双击“动画”按钮, 点P在AB 的中垂线上不停的活动,PA____PB结论 只要点P在线段AB 的中垂线上,试验进程中PA______PB. 若有问题,请到几何画板分版,下载案例六供参考. 演习:1.我们将在前面作图的基本上,进一步验证等腰三角形.等边三角形的一些性质. 第七步：(1) 拔取垂直等分线,将它隐蔽;(2) 画出线段PC.得到如图1-6.8.ABCPPA = 2.59 cm PB = 2.59 cm动画图1-6.8第八步：用量距离的办法量AC.BC,量∠PAB.∠PBA.∠APB.∠PCB.∠A PC.∠BPC 的度数,得到如图1-6.9.ABCPPA = 3.17 cm PB = 3.17 cm 动画AC = 1.47 cmBC = 1.47 cm PAB = 62.47?PBA = 62.47?PCB = 90.00?APC = 27.53?BPC = 27.53?BPA = 55.06?图1-6.9归纳结论： 序号 操作现象结论1 用鼠标拖动（或双击动画按钮）不断地转变点P地位. PA 和PB 老是相等吗？ ____________________ △PAB 是______三角形. 2∠PAB 和∠PBA 老是相等吗等腰三角形的两底角__________3 ∠PCB 老是等于90度吗？______________PC 是等腰三角底边上的________4 AC 和CB 的长老是相等吗？______PC 是等腰三角形底边上的_________.5∠APC 和∠BPC 老是相等吗__________PC是等腰三角形顶角的_______________.结论等腰三角形的两底角_______,底边上的高.底边上的中线.顶角等分线三线__________. 也可以拖动使∠APB=600,再不雅察边角的变化. 若有问题,请到几何画板分版,下载案例六演习1供参考.2.学画一个菱形,接第1题,先画出如图1-6.10的图形,因为点P在线段AB 的垂直等分线上,所以PA=PB.BACP图1-6.10（1）选择线段AB,由“变换” “标记镜面…”,标记AB 为镜面,线段上消失闪耀后消掉的两个方框.解释：标记镜面后,一个对象假如关于这个镜面反射,这时就仿佛人照镜子一样,人离镜面近,人像离镜面也近,用数学的说法,镜面就是对称轴,反射可以得到对称点或对称图形.技能：标记镜面的另两种办法：（1）直接双击直线（线段.射线）;（2）拔取直线（线段.射线）后用快捷键Ctrl+G.（2）同时拔取点P.线段PA.PC.PB;（3）由“变换” “反射”,得到如图1-6.11. （4）用“文本”对象改各点标签为你想要的,例如得图1-6.12. 解释：在几何画板中,画特别四边形的办法不只一种,但不管用哪种办法,都要相符图形的几何干系,也就是当转变大小了地位时,矩形仍是矩形,菱形仍是菱形.BACPCAODB。

“几何画板”应用范例一、定义某区上的函数图像学习用几何画板画定义在某区间上的函数图像。

①建立直角坐标系，在X轴上取两点C、D，并连接线段CD。

②在线段CD上取一点E，度量出E点的坐标，分离出E点的横坐标，利用计算器计算出Sin(X E)的值，并用“参数设置”把角度单位设置成“弧度”。

③选择X E、Sin(X E)度量值，并绘出(X、Y)，屏幕上出现一点F，同时选择点E、F(无先后)，选择【图表】中的【轨迹】，这时就出现了函数Y= SinX的图像，可以设置合适的颜色和线型。

④按住Nomlock键，利用【文本工具】同时双击Sin(X E)度量值，进入数学编辑状态，可修改成Y= SinX=。

⑤拖动C、D两点可以改变区间的大小及端点值。

二、图形与图像的结合“以一个面积最大值应用题”为例，进一步理解函数图像的制作方法，了解函数图像在教学中的应用。

①建立直角坐标系，在X轴上任取一点C，在第一象限取一点D，作出△ACD。

②在线段AC上任取一点E，同时选择点E、线段AC，过E点作出直线AC的垂线，交AC于F点，过点F作AC的平行线交CD与G点，过G点作AC的垂线交AC于H。

③同时选择E、F、G、H填充多边形，并度量出矩形EFGH的面积，同时度量出线段AE的长度。

④同时选择AE，面积EFGH的度量值，选择【绘图】菜单中的【绘制点】选项，绘出点(X、Y)，屏幕上出现点I，同时选择点E、T，作出T的轨迹，拖动主动点E，观察四边形EFGH的面积及线段AE长度的大小，可以表现出函数值何时最大。

三、函数图像的变换“以Y=Asin(X-θ)图像的变换”制作为例，进一步学习带参数的函数图像的制作，用“移动”按钮组成的“系列”按钮控制函数图像的变换。

①建立直角坐标系，用【图表】菜单中的【绘制点】选项，分别作出C(-12,0)、D(-10,0)两点，同时先后选择C、D两点作出圆C。

②双击C点，标记“旋转中心”，选择D点，“旋转”60°得到点D'，在圆C上任取点E，连接CE，先后选择点E、D，制作E移动到点D的移动按钮【→移动E→D】，类似地，作出点E移动到点D'移动按钮【→移动E→D】。

中学数学全套课件制作实例（几何画板）1、《几何画板》：绘制三角形内接矩形的面积函数图像2、《几何画板》：求过两点的直线方程3、《几何画板》：验证两点间距离公式4、《几何画板》：绘制分段函数的图像5、《几何画板》：绘制某区间内的函数图像6、《几何画板》：运用椭圆工具制作圆柱7、《几何画板》：绘制四棱台8、《几何画板》：绘制三棱柱9、《几何画板》：绘制正方体10、《几何画板》：绘制三角形的内切圆11、《几何画板》：通过不在一条直线上的 3 点绘制圆12、《几何画板》：给定半径和圆心绘制圆13、《几何画板》：绘制棱形14、《几何画板》：绘制平行四边形15、《几何画板》：绘制等腰直角三角形16、《几何画板》：旋转体教学17、《几何画板》：画角度的箭头18、《几何画板》：“派生”关系进行轨迹教学板19、《几何画板》：制作“椭圆”工具20、《几何画板》：显示圆和直线的位置关系21、《几何画板》：研究圆切线的性质22、《几何画板》：“垂径定理”的教学23、《几何画板》：证明三角形的中线交于一点24、《几何画板》：验证分割高线长定理25、《几何画板》：证明三角形外心和重心的距离等于垂心与重心的距离的一半26、《几何画板》：证明三角形内角和等于180 度27、《几何画板》：验证三角形面积公式28、《几何画板》：验证勾股定理29、《几何画板》：验证正弦定理30、《几何画板》：验证圆弧的三项比值相等31、《几何画板》：巧用Excel 制作函数图像32、《几何画板》：绘制极坐标系中的曲线函数图像33、《几何画板》：绘制带参数的幂函数图像34、《几何画板》：绘制带参数的正弦函数图像35、《几何画板》：绘制带参数的抛物线函数图像36、《几何画板》：绘制带参数的圆函数图像37、《几何画板》绘制带参数直线函数图像《几何画板》：绘制三角形内接矩形的面积函数图像第1 步，启动几何画板，依次单击“图表”→“定义坐标系”菜单命令，在操作区建立直角坐标系。

《几何画板》在高中数学教学中的应用摘要：几何画板对高中数学教学引起了革命性的变革，数学中的概念、定理、公式、借助几何画板得以形象、直观、动态展示，大大降低了数学学习难度，文章从三个方面阐述了几何画板在高中数学教学中的应用，对推进高中数学课堂改革有积极作用。

关键词：几何画板；代数；几何；解析几何对于数学科学来说主要是抽象思维和理论思维，这是事实；但从人类数学思维系统的发展来说，形象思维是最早出现的，并在数学研究和教学中都起着重要的作用。

不难想象，一个没有得到形象思维培养的人会有很高的抽象思维、理论思维的能力。

同样，一个学生如果根本不具备数学想象力，要把数学学好那也是不可能的。

正如前苏联著名数学家a.h.柯尔莫戈洛夫所指出的：“只要有可能，数学家总是尽力把他们正在研究的问题从几何上视觉化。

”因此，随着计算机多媒体的出现和飞速发展，在网络技术广泛应用于各个领域的同时，也给学校教育带来了一场深刻的变革——用计算机辅助教学，改善人们的认知环境——越来越受到重视。

从国外引进的教育软件《几何画板》以其学习入门容易和操作简单的优点及其强大的图形和图象功能、方便的动画功能被国内许多数学教师看好，并已成为制作中学数学课件的主要创作平台之一。

那么，《几何画板》在高中数学教学中有哪些应用呢？作为一名高中数学教师笔者就此谈几点体会：一、《几何画板》在高中代数教学中的应用“函数”是中学数学中最基本、最重要的概念，它的概念和思维方法渗透在高中数学的各个部分；同时，函数是以运动变化的观点对现实世界数量关系的一种刻划，这又决定了它是对学生进行素质教育的重要材料。

就如华罗庚所说：“数缺形少直观，形缺数难入微。

”函数的两种表达方式——解析式和图象——之间常常需要对照（如研究函数的单调性、讨论方程或不等式的解的情况、比较指数函数和对数函数图象之间的关系等）。

为了解决数形结合的问题，在有关函数的传统教学中多以教师手工绘图，但手工绘图有不精确、速度慢的弊端；应用几何画板快速直观的显示及变化功能则可以克服上述弊端，大大提高课堂效率，进而起到事倍功半的效果。

几何画板作图举例例子选用人民教育出版社，A 版，数学必修1，第一章，集合与函数概念，1.2.2函数的表示法一节中的例题、练习题与习题。

软件版本：几何画板5.0。

例3、某种笔记本的单价是5元,买x ({1,2,3,4,5})x ∈个笔记本需要y 元,试用三种表示法表示函数()y f x =.作图步骤：1、“数据（N ）”—>“新建参数（W ）…”，弹出如下对话框：修改“数值”为1，单击“确定”。

2、“数据（N ）”—>“计算（U ）…”，弹出如下对话框：输入5*t1，单击确定，得到图1。

3、先选中“t 1=1”，再选中“5·t 1=5.00”，“数据（N ）”—>“制表（T ）”，结果如下图所示。

=1”与表，连续按四次小键盘上的“+”键，向表中添加数据，结4、同时选中“t1果如下图所示。

5、仅选中表，“绘图（G）”—>“绘制表中的数据（T）…”，弹出如下对话框。

单击“绘制（P）”，得到所需图像。

例5、画出函数||y x =的图象。

作图步骤： 1、“绘图”—>“定义坐标系”； 2、“绘图”—>“绘制新函数”，在弹出的对话框中输入abs （x ），单击“确定”。

注：abs （）是求绝对值函数。

最终图像如下：作业：模仿例5，做练习第3题：画出函数|2|y x =-的图像。

例6、某市“招手即停”公共汽车的票价按下列规则制定： （1）乘坐汽车5千米以内（含5千米），票价2元;（2）5千米以上,每增加5千米,票价增加1元（不足5千米按5千米计算）。

如果某条线路的总里程为20千米，请根据题意，写出票价与里程之间的函数解析式，并画出函数的图象.作图步骤： 1、“绘图”—>“绘制点”，坐标选择直角坐标系，将点的坐标修改为（20,0），（注：系统默认坐标为（1,1）），单击“确定”。

2、选中原点与点（20,0），“构造”—>“线段”。

3、在线段上做一点，“度量”—>“横坐标”，此时系统将自动将点命名为A。
